  1. FNT AULA 6 FUNÇÃO SENO E COSSENO

  2. CIRCUNFERÊNCIA TRIGONOMÉTRICA Chama-se circunferência trigonométrica a circunferência de raio unitário (R=1), com centro na origem de um sistema cartesiano. +1 -1 R = 1 360º = 2π rad 180° = π rad 1º = π/ 180 rad 1 rad = 180º/π -1 +1

  3. SENO E COSSENO +1 -1 Tomando uma reta qualquer que vai da origem até um ponto qualquer da circunferência trigonométrica temos que cos(a) =x’ / R e sen(a) = y’ / R R = 1 -1 +1

  4. SENO E COSSENO Tem-se que: cos(a) = x’ / R cos(a) = cateto adjacente hipotenusa sen(a) = y’ / R sen (a) = cateto oposto hipotenusa P R = 1 y’ a O x’ Como na circunferência trigonométrica R =1, temos apenas que o valor de cos(a) como sendo a componente do ponto P em x e o valor de sen(a) como sendo a componente do ponto P em y.

  5. FUNÇÃO SENO Na figura abaixo, o segmento Oy' que mede sen(x), é a projeção do segmento OM sobre o eixo OY. +1 -1

  6. FUNÇÃO SENO Periodicidade: A função é periódica de período 2π. A função seno é periódica de período fundamental T=2π. -1 < sen(x) < 1

  7. PERÍODO E FREQUÊNCIA DE UM SINAL SENOIDAL PERÍODO E FREQUÊNCIA O TEMPO QUE A FUNÇÃO NECESSITA PARA COMPLETAR UM CICLO CHAMA-SE PERÍODO, DADO EM SEGUNDOS (s) O NÚMERO DE VEZES QUE UM CICLO SE REPETE CHAMA-SE FREQUÊNCIA (f), É DADO EM Hertz (Hz) OU, AINDA, ABREVIADO POR cps V ou i V ou i 1 Hertz 2 Hertz ¾ (s) (s) ¼ ½ ¾ 1 ¼ ½ 1 f = 1 / T e T = 1 / f

  8. FUNÇÃO COSSENO O segmento Ox, que mede cos(x), é a projeção do segmento OM sobre o eixo horizontal OX.

  9. FUNÇÃO COSSENO Periodicidade: A função é periódica de período 2π. A função cosseno é periódica de período fundamental T=2π. -1 < cos(x) < 1

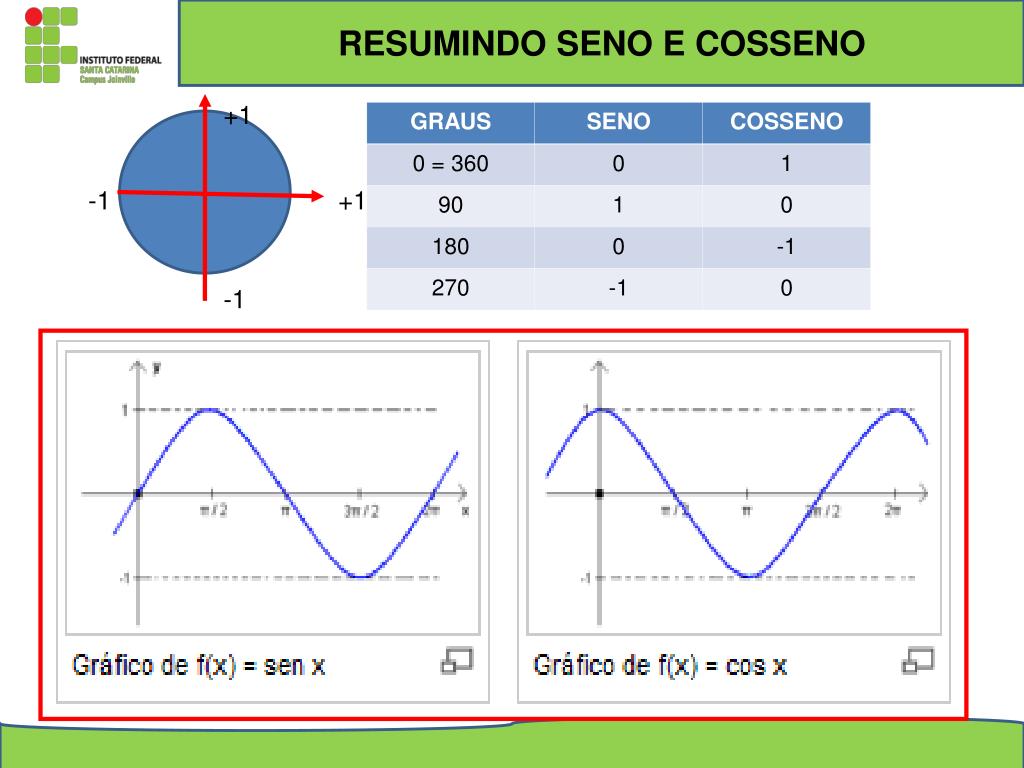

  10. RESUMINDO SENO E COSSENO +1 -1 -1 +1

  11. RESUMINDO SENO E COSSENO 90° 270° 2º. Q 1º. Q 180° 0° 3º. Q 4º. Q

  12. RESUMINDO SENO E COSSENO SENO 1/2 2

  13. RESUMINDO SENO E COSSENO COSSENO 1/2 1/2

  14. EXERCÍCIOS 1. EXPRESSE EM GRAUS: 10π rad B) π rad C) π rad D) 4π rad 9 9 20 3 Resp.: A) 200° B) 20° C) 9° D) 240° 2. DETERMINE, EM RADIANOS, A MEDIDA DE MENOR ÂNGULO FORMADO PELOS PONTEIROS DE UM RELÓGIO ÀS 4 HORAS. 360° / 12 = 30° 90° (12 a 3) + 30° (3 a 4) = 120° Em radianos: π - 180° tem-se : x = 2π rad x - 120° 3

  15. EXERCÍCIOS 3. DETERMINE OS VALORES DE: A) y = 3cos540° - 2sen90° cos540° = cos180° = -1 sen90° = 1 y = 3 . (-1) – 2. (1) = (-3) – 2 = -5 B) y = 4sen900° - 2cos630° + cos720° sen900° = sen180° = 0 cos630° = cos270° = 0 cos720° = cos0° = 1 y = 4 . (0) – 2. (0) + 1 = 1

  16. EXERCÍCIOS 4. DETERMINE OS VALORES MÁXIMO E MÍNIMO DAS EXPRESSÕES: y = 4cosx +1 B) y = 2 – 5senx C) y = -3sen²x + 2 3 5 IMPORTANTE

  17. EXERCÍCIOS

  18. EXERCÍCIOS 5. SENDO x UM ARCO DO 2º. QUADRANTE E senx = 3/5, DETERMINE cosx

  19. APLICAÇÃO - REPRESENTAÇÃO MATEMÁTICA MATEMÁTICAMENTE, OS GRÁFICOS DA TENSÃO SENOIDAL NOS DOMÍNIOS TEMPORAL E ANGULAR PODEM SER REPRESENTADOS POR: v(t) = Vp . sen ῳt e v(ϴ) = Vp . sen ϴ ONDE: v (t) = v (ϴ), valor da tensão no instante t ou para o ângulo ϴ (em v) Vp = valor de pico ou amplitude máxima da tensão (em v) ῳ = frequência angular (em rd/s) ϴ =ângulo (em rd) FREQUÊNCIA ANGULAR OU VELOCIDADE ANGULAR: ῳ corresponde à variação do ângulo ϴ do sinal em função do tempo. ϴ = ῳt , portanto quando ϴ = 2π, tem –se que t = T , então 2π = ῳT ῳ = 2π ou ainda ῳ = 2π.f T

  20. EXEMPLO APLICATIVO Vp = 5v ; Vpp = 10v T = 0,25s f = 4Hz ou 4cps ῳ = 2π. f = 2π. 4 = 8π rd/s 5v 2,94 (s) 0,25 0,5 0,75 1,0 0,6 -5v v (t) = Vp . sen ῳt portanto v (t) = 5 . sen 8πt PARA SE SABER O VALOR DA TENSÃO, POR EXEMPLO, EM t = 0,6s: v (t) = 5. sen (8π.0,6) = 2,94v

  21. IMPORTANTE NEM SEMPRE UM SINAL SENOIDAL INICIA O SEU CICLO NO INSTANTE t =0, NESTE CASO A EXPRESSÃO COMPLETA DEVE INCLUIR ESSA FASE INICIAL: v (t) = Vp . sen (ῳt + ϴ0) SE O SINAL INICIA O SEU CICLO ADIANTADO, ϴ0 É POSITIVO; SE O SINAL INICIA O SEU CICLO ATRASADO, ϴ0 É NEGATIVO SINAL ADIANTADO SINAL ATRASADO

  22. EXERCÍCIOS 1. REPRESENTAR , GRAFICAMENTE, O SINAL v1(t) = 10.sen (20000πt + π/3) a) ῳ = 2π. f portanto f = ῳ / 2π f = 20000π / 2π f = 10000 Hz = 10kHz b) T = 1 / f = 1 / 10k = 0,1 ms T = 100μs c) para t =0, v1(0) = 10. sen π/3 v1 = 8,66v d) O sinal inicia o seu ciclo adiantado de π/3 rd 10v 8,66v t (μs) x 100 x = π/3 rd -10v

  23. EXERCÍCIOS 2. REPRESENTAR , GRAFICAMENTE, O SINAL v2(t) = 15.sen (8000πt - 30°) a) ῳ = 2π. f portanto f = ῳ / 2π f = 8000π / 2π f = 4000 Hz = 4kHz b) T = 1 / f = 1 / 4k = 0,25 ms T = 250μs c) para t =0, v2(0) = 15. sen (-30°) v2 = -7,5v d) O sinal inicia o seu ciclo atrasado de 30° ou π/6 rd v 15v 250 t(μs) -7,5v y -15v y = -30°

  24. DEFASAGEM É MUITO COMUM CONHECER A DIFERENÇA DE FASE (DEFASAGEM) ENTRE DOIS SINAIS DE MESMA FREQUÊNCIA, TOMANDO-SE UM DOS SINAIS COMO REFERÊNCIA v1 (t) = 10000.sen(ῳt + π/2) volts v2 (t) = 5000.sen ῳt volts A DEFASAGEM DE v1 EM RELAÇÃO A v2 É DE ∆ϴ = π/2 rd OU A DEFASAGEM DE v2 EM RELAÇÃO A v1 É DE ∆ϴ = -π/2 rd

  25. DEFASAGEM b) v1 (t) = 10000.sen(ῳt + 90°) volts v2 (t) = 5000.sen (ῳt + 90°) volts A DEFASAGEM ENTRE OS SINAIS É ZERO, OU SEJA, OS SINAIS ESTÃO EM FASE

  26. DEFASAGEM c) v1 (t) = 10 sen(ῳt) volts v2 (t) = 5 sen (ῳt + 180°) v A DEFASAGEM É DE 180°

  27. EXERCÍCIO t • Dado o gráfico das tensões senoidais, pedem-se para ambos os sinais: • O valor de pico e o valor de pico a pico • Período, frequência e frequência angular; • Defasagem entre as senóides; • Expressão matemática

  28. EXERCÍCIOS DE REVISÃO t 1) DETERMINAR OS VALORES DE : seno 4290° e desenhar no círculo trigonométrico onde está localizado este ângulo. cos 3555° e sen 3555° e desenhar no círculo trigonométrio onde está localizado este ãngulo. sen -17π / 6 cos 9π / 4

  29. EXERCÍCIOS DE REVISÃO t 2) Se x está no segundo quadrante e cos(x)=-12/13, qual é o valor de sen(x)? 3) Quais são os valores de m que satisfazem à igualdade cos(x)=2m-1 e sen(x)=2m-5? 4) Quando o ângulo de elevação do sol é de 65 º, a sombra de um edifício mede 18 m. Calcule a altura do edifício.  5) Um avião levanta vôo sob um ângulo de 30º. Depois de percorrer 8 km, qual altura o avião se encontra ?

  30. EXERCÍCIOS DE REVISÃO t 6) Para  as seguintes tensões senoidais, v1(t) e v2(t) pedem-se: a)  freqüência angular (w),  freqüência (f),   período (T)  b) angulo de fase inicial c) obter a soma das duas tensões.         v1(t) =  15.sen(2π103.t ) volts     v2(t) =  20.sen(2π103.t  + π/2 ) volts ). Da expressão de v1 obtemos que  w1=2π103 rd/s  e como w=2πf,  obtemos f1=1000Hz=1KHz e  T1=1ms=0,001s. O  valor de pico desta tensão é Vp=15V, angulo de fase inicial   ϴ=0º b) Para v2 temos que  w=2π103 rd/s  e portanto f2=1000Hz=1KHz, e  T2=1ms=0,001s o  valor de pico desta tensão é 20V, angulo de fase inicial  ϴ=90º=π/2. A defasagem entre os dois sinais é de 90º

  31. EXERCÍCIOS DE REVISÃO t 7) Representar as seguintes tensões senoidais: v1( t ) = 155 sen (120πt – π/4) volts v2 ( t ) = 155 sen (120πt) volts Tensão v1:  Vp=155V  , w1=120π rd/s ,    f1= 60Hz  logo T1=1/f1 =1/60=16,66ms,   angulo de fase inicial         ϴ= -45º= -π/4  t = 0   v1(0) = 155. sen (-π/4) = - 108,5 volts Tensão v2:    Vp =155V , w2=120π rd/s ,    f2=60Hz  logo T2=1/f2 =1/60=16,66ms ,    angulo de fase inicial   ϴ=0º.

  32. EXERCÍCIOS DE REVISÃO t
