  1. ROM, BIOS, POST Unidad 3Componentes internos del ordenador

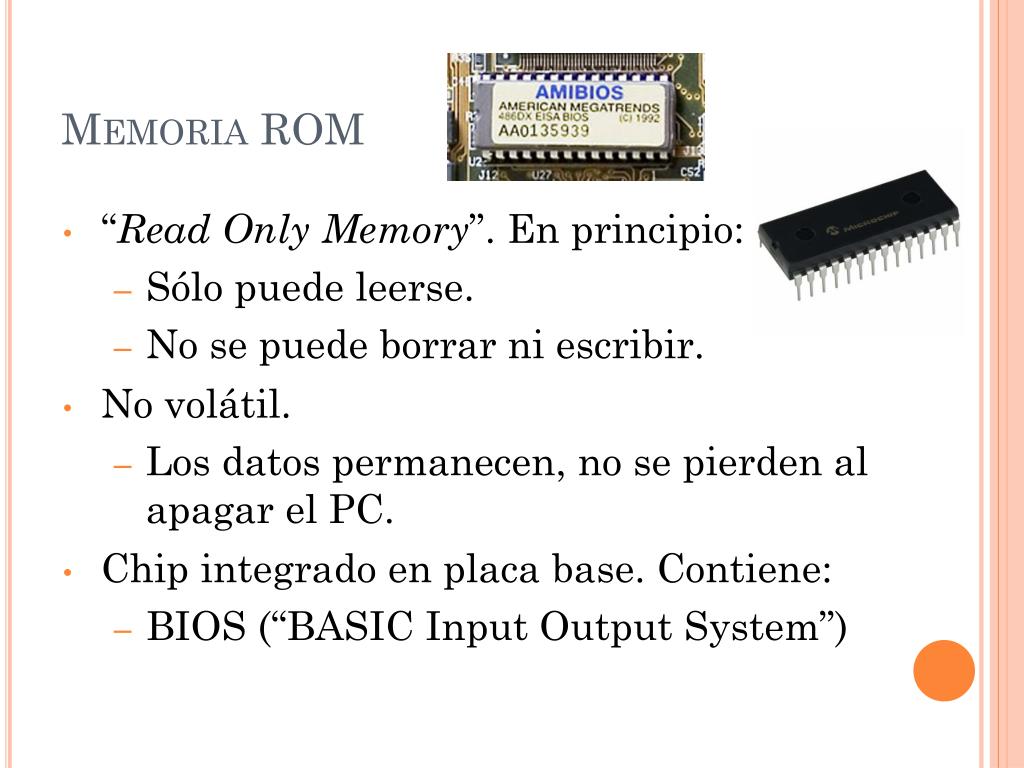

  2. Memoria ROM • “Read Only Memory”. En principio: • Sólo puede leerse. • No se puede borrar ni escribir. • No volátil. • Los datos permanecen, no se pierden al apagar el PC. • Chip integrado en placa base. Contiene: • BIOS (“BASIC Input Output System”)

  3. (Dual In-line Package)

  4. Tipos de ROM • MROM (Mask Read-Only Memory) • PROM(Programmable Read-Only Memory)Chip ROM en blanco, puede grabarse 1 vez • OTP (One-Time Programmable)

  5. Tipos de ROM • EPROM (Erasable Programmable ROM)Borrables y regrabables  nº limitado veces • EEPROM (Electrically Erasable programmable ROM) • Memoria Flash Borradores de EPROMs

  6. FLASH BIOS • Tipo de memoria EEPROM. • Permite que múltiples posiciones de memoria sean escritas o borradas en una misma operación mediante impulsos eléctricos. • Puede ser regrabada sin utilizar ningún dispositivo de borrado o grabación especial. • Para actualizarla (“flashing” o updating) sólo es necesario descargarse la versión adecuada (normalmente del sitio del fabricante de la placa base). • Contiene la BIOS.

  7. Ejemplo

  8. BIOS • "Basic Input Output System“. • Tipo de BIOS más moderna: PnP BIOS. Pueden manejar el estándar  PnP ("Plug and Play“) de Microsoft: permite identificar cualquier dispositivo hardware que se conecte y asignarle los recursos necesarios sin que existan conflictos.Anteriormente, problemas de interrupciones (IRQs) y direcciones de puertos.

  9. Funciones de la bios • Verificar la integridad de la propia BIOS • Inventario y comprobación del hardware • Inicializa buses • Verifica tipo y funcionamiento del HD • Verifica la memoria principal • Busca nuevo HW instalado • Comprueba estado de los periféricos • Inicialización de los dispositivos HW que lo requieren • Pasa el control a BIOS especializadas (ej: tarjeta vídeo) • Carga inicial del software e inicio del SO

  10. Shadowing Debido a que: • hay información de la BIOS que se usa constantemente en el funcionamiento normal del PC • la memoria RAM es de acceso más rápido que la ROM Muchos fabricantes disponen que el contenido de la ROM BIOS sea copiado a memoria RAM como parte del proceso de arranque inicial.  Esto se conoce como "Shadowing", y tiene el efecto de acelerar el rendimiento del sistema. La versión de la BIOS cargada en RAM se denomina shadow BIOS.

  11. POST y procesos de arranque • Rutinas que corren nada más encender el ordenador. • Ejecutan tests internos (diagnóstico). • Como consecuencia, mensajes o pitidos en caso de error. • Los códigos de error dependen del fabricante de la BIOS.

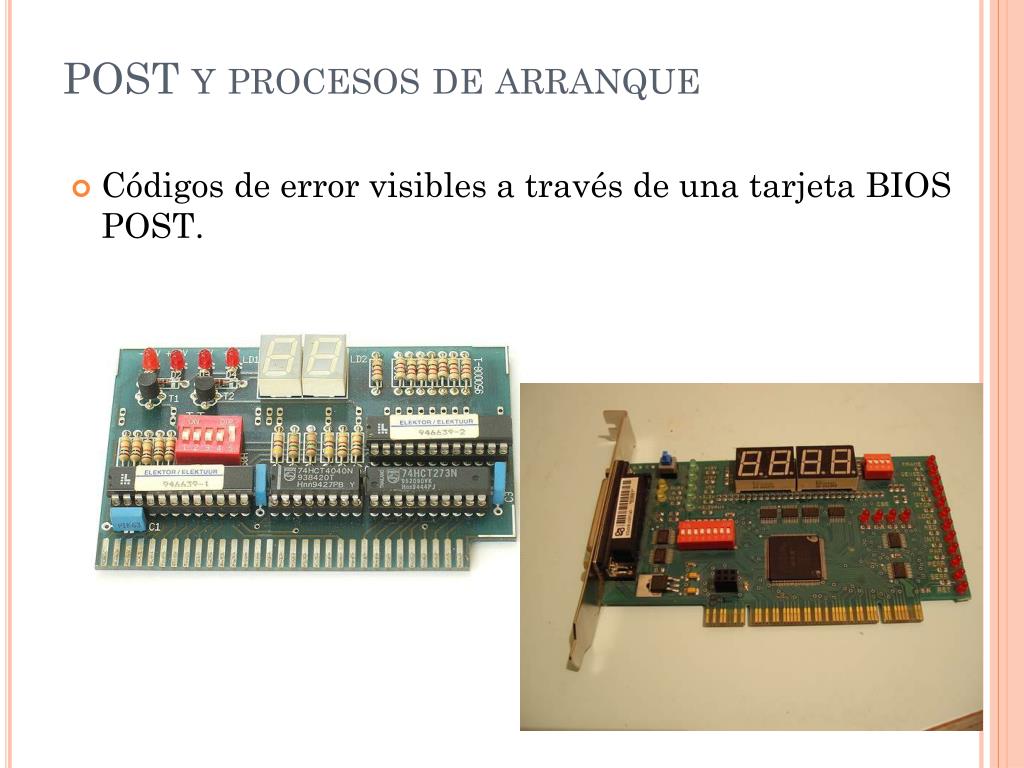

  12. POST y procesos de arranque • Códigos de error visibles a través de una tarjeta BIOS POST.

  13. POST y procesos de arranque

  14. POST y procesos de arranque

  15. BIOS setuputility

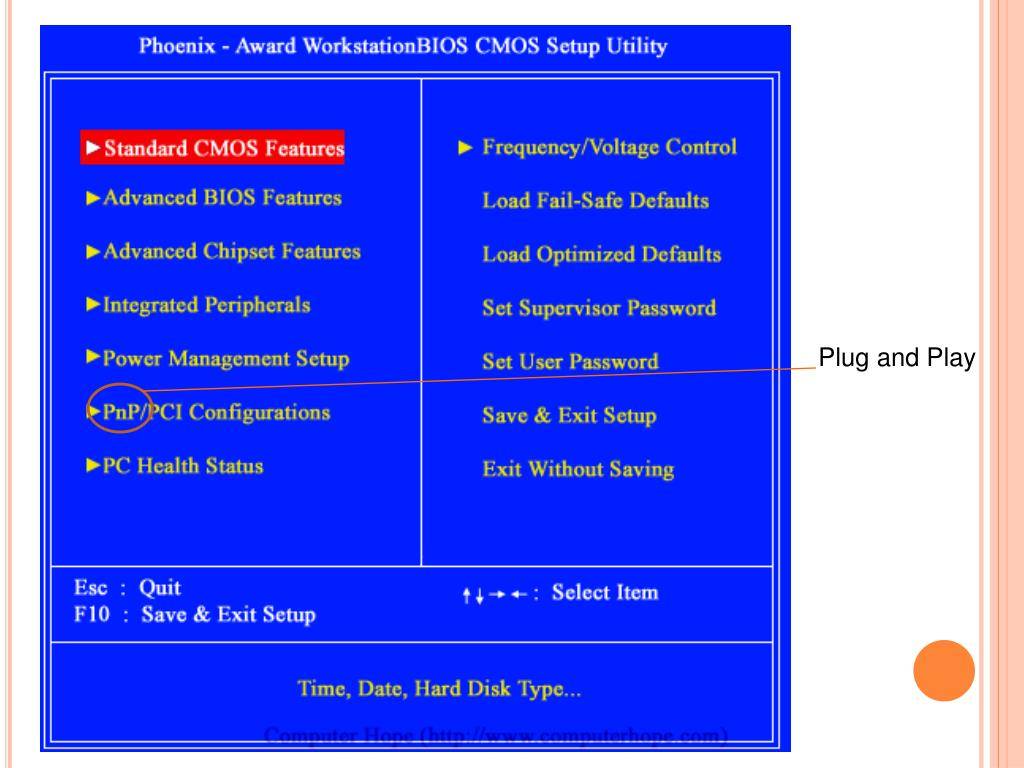

  16. Plug and Play

  17. STANDARD CMOS FEATURES

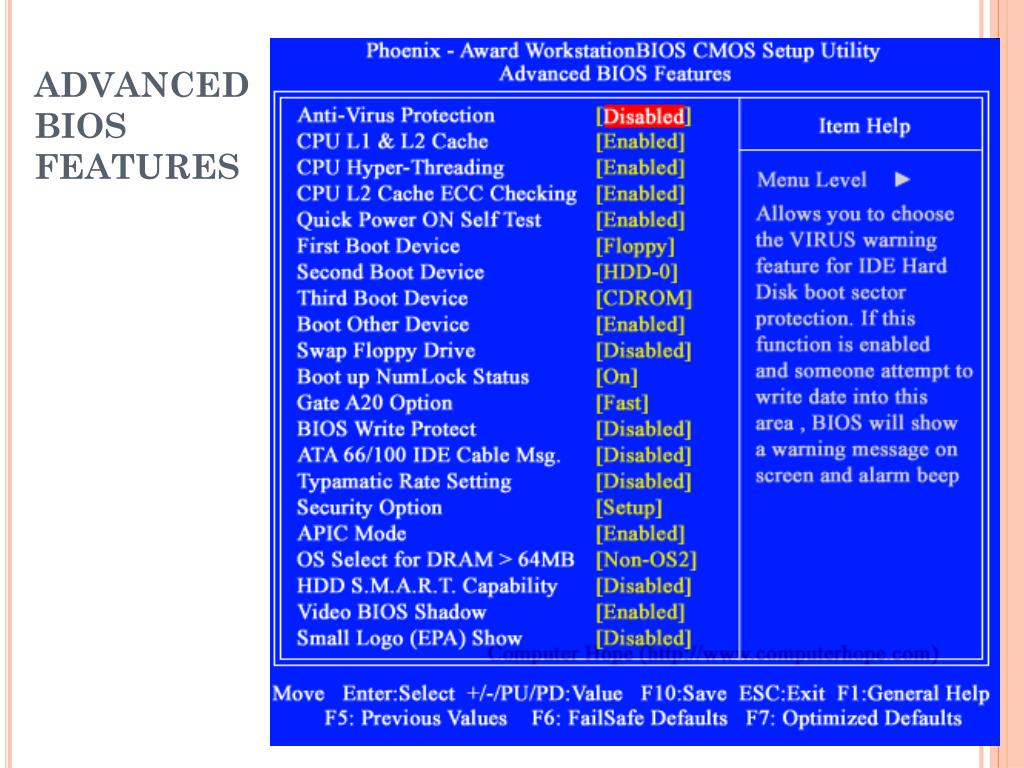

  18. ADVANCED BIOS FEATURES

  19. BIOS features
