  1. Taller de Redes de Campus Diseño de red núcleo (core)

  2. Arquitecturas de enrutamiento • Si empezamos con la topología correcta, tendremos una red más estable • Utilice un método jerárquico que haga buen uso de los patrones de tráfico y de las asignaciones de bloques IP

  3. Arquitecturas de Enrutamiento • Cuál es la topología correcta? • Siga pensando en tres capas • Acceso • Distribución • Núcleo • La división en capas reduce el tiempo de convergencia por el número menor de información que hay que procesar

  4. Arquitecturas de Enrutamiento

  5. Arquitecturas de Enrutamiento • Capa de acceso • Información de enrutamiento mínima • Introduce tráfico en la red • Dimensionamiento progresivo de los enlaces • Provee control de acceso a la red • Prevenir el “spoofing” • Prevenir los “directed broadcast” • Provee otros servicios de acceso • Etiquetado para QoS • Terminación de túneles • Contabilidad de tráfico • Enrutamiento basado en políticas

  6. Arquitecturas de Enrutamiento • Capa de distribución • Metas • Aislar los cambios de topología • Controlar el tamaño de la tabla de rutas • Agregar tráfico • Estrategias • Resumen de rutas • Minimizar el número de conexiones al núcleo

  7. Arquitecturas de Enrutamiento • Capa núcleo • Metas • Pasar tráfico lo más rápidamente posible • Estrategias • No introducir políticas de red • Cada dispositivo tiene rutas a cualquier otro destino • Facilita la redundancia en el núcleo • Reduce enrutamiento sub-óptimo • Previene bucles de enrutamiento

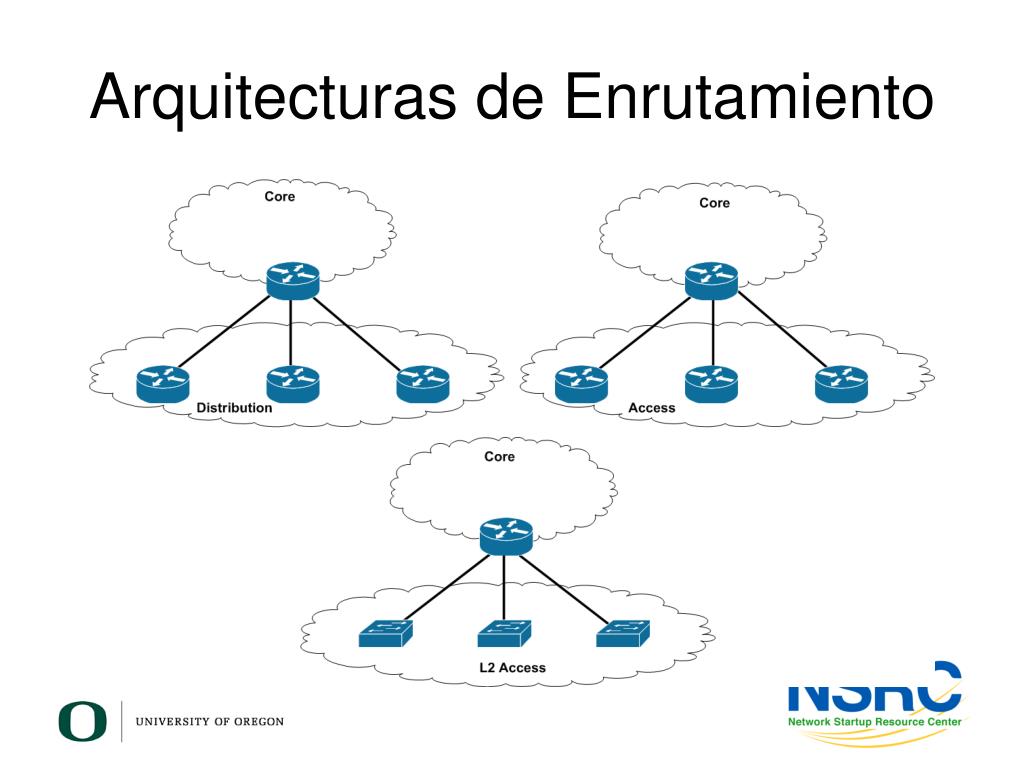

  8. Arquitecturas de Enrutamiento • Dependiendo del tamaño de su campus, puede utilizar el método jerárquico típico o un subconjunto de éste • Modelo de núcleo colapsado • Un único enrutador actúa como núcleo • Todos los demás enrutadores en la capa de distribución actúan también como enrutadores de acceso.

  9. Arquitecturas de Enrutamiento

  10. Arquitecturas de Enrutamiento • Qué hacer con el espacio IP? • Asignarlo secuencialmente a medida que va haciendo falta?….. NO! • La falta de resumen de rutas tiene un impacto en la estabilidad de su red • Muy difícil corregir asignaciones mal planificadas • Dedique tiempo a pensar cómo particionar su espacio IP

  11. Arquitecturas de Enrutamiento

  12. Arquitecturas de Enrutamiento • Qué pasa si el enlace al router D falla? • Cómo afecta ésto a las otras capas? • Qué cambios puedo hacer en el particionamiento de mi espacio IP para minimizar el impacto de los fallos en los enlaces en el tiempo de convergencia y la estabilidad de mi red?

  13. Arquitecturas de Enrutamiento

  14. Arquitecturas de Enrutamiento • Dónde resumir? • Sólo provea la topología completa cuando sea necesario • Los enrutadores de núcleo no necesitan tener todas las subredes en sus tablas • Los enrutadores de acceso no necesitan saber cómo llegar a todas las rutas • Sólo necesitan información sobre cómo llegar a los enrutadores de distribución • Resumir en las fronteras entre capas • De la capa de distribución a la del núcleo • De la capa de acceso a la de distribución

  15. Arquitecturas de Enrutamiento • Asignación y resumen de direcciones • “Eso es fácil decirlo, pero yo ya tengo mi red funcionando y no es nada como usted dice” • Usted no es el único • Los principios todavía son válidos • Tome su tiempo. Defina su meta y empiece a trabajar para lograrla. Puede tardar años. • Quizá podamos hacerlo bien con IPv6
