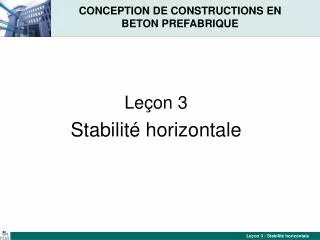

  1. CONCEPTION DE CONSTRUCTIONS EN BETON PREFABRIQUE Leçon 3 Stabilité horizontale

  2. Stabilité • La philosophie de conception de constructions préfabriquées en béton diffère de celle de constructions coulées sur place. • Les constructions coulées sur place se comportent comme une structure 3-dimensionelle. • La stabilité de constructions préfabriquées se réalise avec des systèmes appropriés spécifiques. On utilise les principes suivants: •  Constructions non-contreventées •  Constructions contreventées

  3. Constructions non-contreventée • Colonnes encastrées • Puit de fondation Ancrage d’armatures en attente Liaison par boulonnage

  4. Interaction entre colonnes • Les actions horizontales sont distribuées • sur toutes les colonnes du bâtiment par • l’action diaphragme de la toiture • Exemple d’un diaphragme • de toiture avec dalles en • béton ou en béton cellulaire

  5. Contreventement • Distributionn d’actions horizontales dans le cas de toitures légères ou colonnes très élancées, au moyen d’un contreventement en acier • Contreventement en acier en toiture et/ou en façade

  6. Conctructions non-contreventées • Action cadre • Eléments en forme de  • Liaison rigide entre poutre et colonne Contreventement diagonal

  7. Constructions contreventées • La stabilité horizontale de bâtiments préfabriqués de hauteur moyenne et élevée est réalisée par: •  Noyaux centraux •  Murs transversaux Assemblage poutre-colonne par goujons Déformation Colonne continue Assemblage par articulation

  8. Constructions contreventées • Murs transversaux • Les murs ont une grande rigidité dans leur plan. Le mur total • fonctionne comme une construction encastrée

  9. Constructions contreventées • Noyaux centraux • Les noyaux centraux assurent la stabilité horizontale de bâtiments à multiples étages, seul ou en combinaison avec des murs de refend complémentaires • Exemple d’un • noyau central • préfabriqué

  10. Constructions contreventées • Noyau excentrique, complété par des murs transversaux Murs transversaux Diaphragme des planchers Noyau

  11. Diaphragme des planchers • Les actions horizontales sont transférées aux composants de stabilitépar l’action diaphragme des planchers • Les murs et noyaux fonctionnent comme appui pour les diaphragmes du plancher

  12. Diaphragme des planchers • Le diaphragme du plancher fonctionne comme une poutre platte horizontale avec un arc de compression et un tirant. • Les contraintes de cisaillement dans les joints longitudinaux entre éléménts de plancher alvéoléssont limitées à 0,10 N/mm² Noyau Action du vent Arc de compression Tirant Mur transversal Compression Tirant

  13. Diaphragme des planchers • Couche de solidarisation • L’action diaphragme des planchers peut également être réalisée au moyen d’une couche de solidarisation coulée sur place. L’armature doit être bien ancrée dans les noyaux et murs transversaux.

  14. Robustesse constructive • Systèmes de chaînages • 1. Chaînage périphérique • 2. Chaînage longitudinal • 3. Chaînage transversal • 4. Chaînage vertical • 5. Chaînage horizontal • pour colonnes et murs 3 4 5 1 2 4 1

  15. Chaînage minimal
