  1. Strojírenská technologie • Frézování (ST45) • Ing. Elena Nová • strojírenství

  2. Nástroje

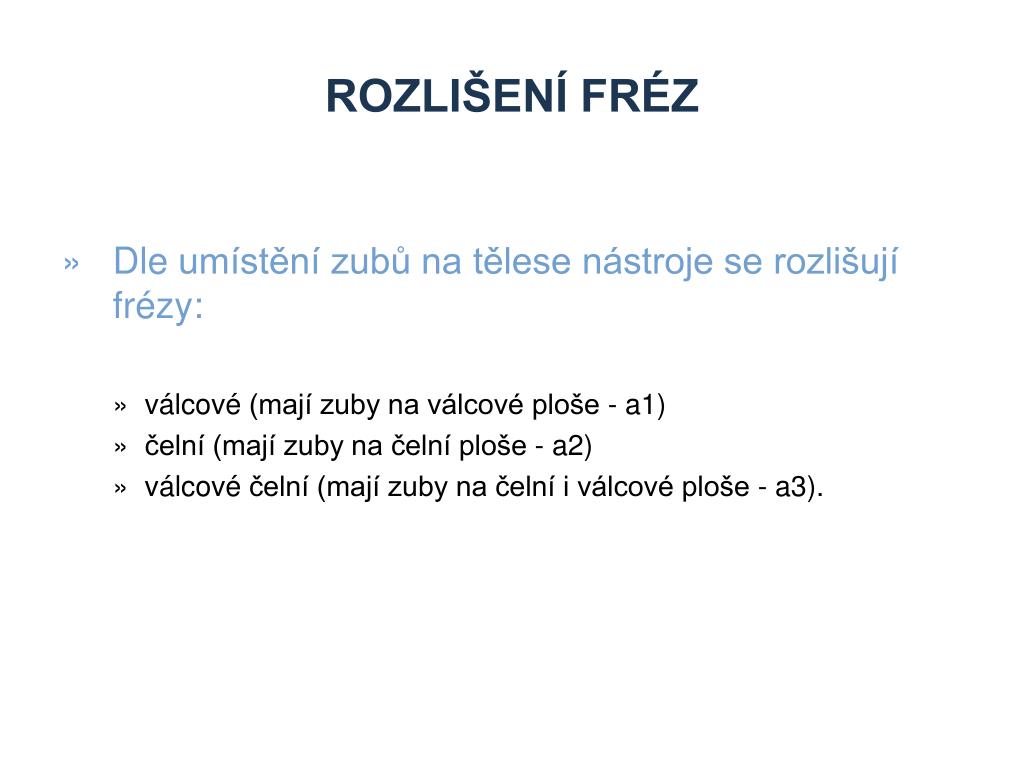

  3. Rozlišení fréz • Dle umístění zubů na tělese nástroje se rozlišují frézy: • válcové (mají zuby na válcové ploše - a1) • čelní (mají zuby na čelní ploše - a2) • válcové čelní (mají zuby na čelní i válcové ploše - a3).

  4. Stopkové frézy

  5. Stopkové frézy firmy Walter

  6. Frézy - dělení • Dělení podle druhu upnutí: • nástrčné • stopkové • Dělení podle uspořádání a tvaru břitů nebo břitových destiček: • hrubovací • dokončovací

  7. Frézy - dělení • Dělení podle tvaru obráběných ploch: • čelní frézy • rohové frézy • drážkové frézy • kopírovací frézy

  8. Nástrčné frézy

  9. Frézy s břitovými destičkami

  10. Frézy - dělení • Skupiny použití fréz (pro různé materiály) N, H a W se liší u stopkových fréz podle úhlu čela a podle úhlu šroubovice

  11. HSS hrubovací frézy • vytvářejí krátké tlusté třísky, které se dobře odvádějí a pracují s relativně (vzhledem k objemu třísek) malými řeznými silami • vroubkované břity se zaobleným profilem se hodí k hrubování • kombinovaný profil s rovnými vršky profilu se dá dobře použít k hrubování i k hlazení

  12. Frézy - dělení • Podle profilu břitů se rozlišují frézy s přímými břity, se zkosenými břity a s šroubovitými břity. • Šroubovitým stočením břitů vznikají při frézování axiální síly, které se mohou vyrušit při střídavém zešikmení. • Šroubovice je většinou pravotočivá, aby drážky odváděly při otáčení frézy doprava třísky směrem od obráběné plochy.

  13. Upínání nástrojů a obrobků

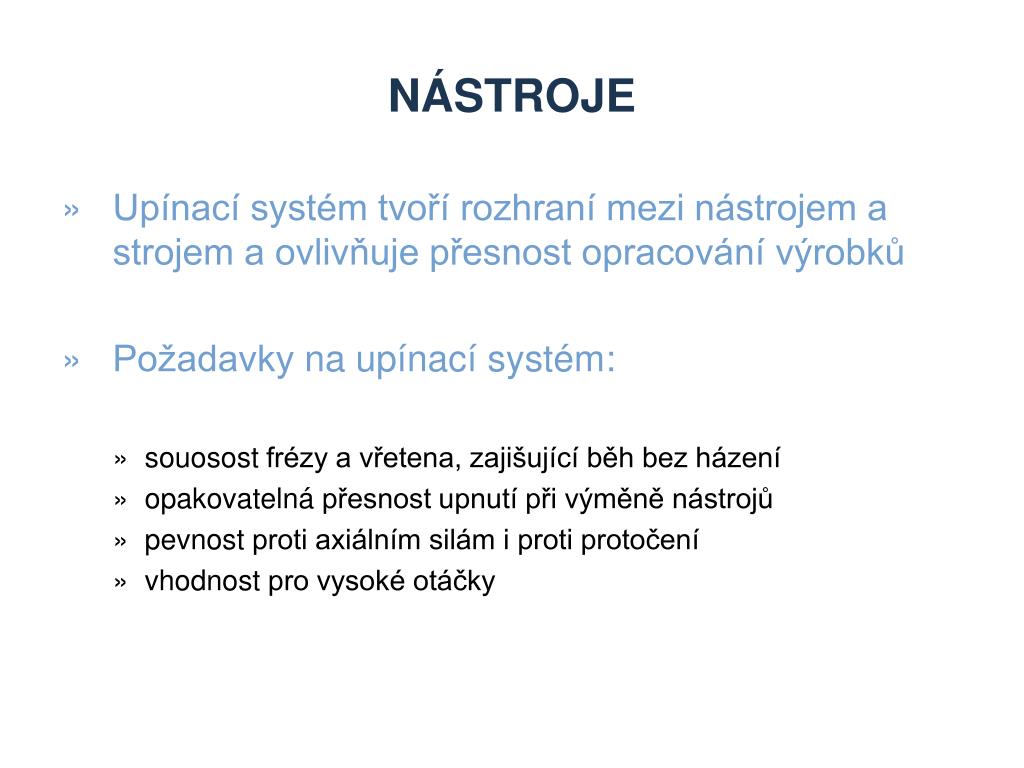

  14. Nástroje • Upínací systém tvoří rozhraní mezi nástrojem a strojem a ovlivňuje přesnost opracování výrobků • Požadavky na upínací systém: • souosost frézy a vřetena, zajišující běh bez házení • opakovatelná přesnost upnutí při výměně nástrojů • pevnost proti axiálním silám i proti protočení • vhodnost pro vysoké otáčky

  15. Nedostatky upínání velkým strmým kuželem • Výhody • lehké nasazování a uvolňování vzhledem k poměrně velkému sklonu • není samosvorný jako Morse kužel • Nevýhody • malá tuhost uložení a nejistá axiální poloha • Velké rozšíření strmého kuželu přetrvává kvůli velkému počtu frézek, které mají pouze toto upínání

  16. Upínací systém HSK • Splňuje požadavky na spolehlivé a přesné upnutí frézy lépe než strmý kužel • Čelní doraz zajišuje polohu nástroje a upínací rozpěrný trn s kuželovou rozpínací dutinou vycentruje a pak fixuje dutou stopku

  17. Frézovací trny • Frézovací trny pro nástrčné frézy se hodí pro upínání fréz s válcovou dírou a podélnou nebo příčnoudrážkou (obr. 1). • Pro frézy s válcovou stopkou se používá kleštinové upínací pouzdro (obr. 2).

  18. Frézovací trn horizontální frézky • Frézovací trny slouží k upínání válcových a kotoučových fréz (často i celých sad) při obvodovém frézování na horizontálních frézkách. • Točivý moment se přenáší pomocí pera a poloha nástrojů je vymezena kroužky. • Kvůli omezení průhybu trnu při velkých řezných silách je nepoháněný konec trnu uložen v ložisku podpěrného ramena. • Fréza se umísuje co nejblíže k vřetenu.

  19. Upínání obrobků

  20. Seznam použitých zdrojů • DILLINGER, Josef. Moderní strojírenství pro školu i praxi. Vydání55. Praha: Europa-Sobotáles cz, 2007. 612. ISBN 978-80-86706-19-1 • HUMÁR, Antonín.Technologie I. [on line]Brno: [citace 29.10.2013] Dostupné z: http://ust.fme.vutbr.cz/obrabeni/opory-save/TI_TO-1cast.pdf
