第九章 数控系统插补 (CNC系统) 9.1 控制刀具运动轨迹的插补原理 9.2 刀具补偿(Tools compensation)
9.1 控制刀具运动轨迹的插补原理 1. 概念 插补和插值英文单词相同Interpolation 插补:对于给定的数学模型,并已知起点和终点坐标,确 定其中间点的位置的过程。 插补也简称为在起终点间进行数据密化的过程。 插补算法:实现完成插补过程的计算步骤。 插补算法种类: 逐点比较插补法 a)硬件插补(通过插补器)数字积分(DDA)插补法 比较积分插补法 上一页 章目录 下一页
标准插补法(略) b)软件插补 基于时间分割插补法 硬件插补的结果 :表现为脉冲数目的输出; 软件插补的结果 :表现为多坐标方向及角度方向的增量, 如△X,△Y,△Z,△Qa,△Qb,△Qc。 插补功能 直线插补 圆弧插补 其他二次曲线(抛物线、摆线、渐开线)插补 上一页 章目录 下一页
1. 逐点比较插补法。 1)思路: 每走一步都要和给定轨迹上的坐标值进行一次比较,视该点在给定轨迹的上方或下方(或给定轨迹的里面或外面),从而决定下一步的进给方向,使之逼近加工轨迹。 2) 约定: a.位置坐标取脉冲当量数; b.将直线起点和圆弧的圆心假定为坐标系的原点(相对坐标系); c.可通过坐标平移变换达到插补坐标与实际位移统一; d.每次采取单步进给(插补结果每次以一个脉冲输出, 或X,或Y,或Z). 上一页 章目录 下一页
Y Me ( Xe,Ye ) 3) 插补步骤(四个节拍) a. 偏差判别 b. 坐标进给 c. 新偏差计算 d. 终点判别 4)直线插补 直线插补的偏差函数 F=Yi Xe - Xi Ye tgаi =Yi/Xi tgаo =Ye/Xe 若tgаi> tgаo则Yi/Xi> Ye/Xe Mi ( Xi,Yi ) 看图请单击 Mi ( Xi,Yi ) ai a0 0 X 上一页 章目录 下一页
因此,若 Yi Xe - Xi Ye > 0则Mi在直线上方 同理 : Yi Xe - Xi Ye < 0则Mi在直线的下方 ≥0 下一步沿+X方向进给 Fi+1, j 所以 Fi,j <0 下一步沿+Y方向进给 Fi,j+1 Fi+1 , j = Yi Xe - Xi +1Ye= YiXe – (Xi+1)Ye = Yi Xe - Xi Ye-Ye =Fi ,j -Ye……..(1) 同理 :Fi , j+1= Fi ,j+Xe……………………..(2) 终点判别 总脉冲数 n=| Xe | + | Ye | 上一页 章目录 下一页
Ⅰ象限 上一页 章目录 下一页
上一页 章目录 下一页
例:插补一条直线,起点(1.5,2.5),终点(2,3.1)假设步进脉冲当量 0.1mm/pulse,试用逐点比较法来计算中间的插补过程。 F=10mm/min N01 G00 X1.5 Y2.5 LF N02 G01 X2 Y3.1 F10 LF 解:(1)进行坐标平移变换,且化为脉冲当量数 Me Xe=(2-1.5)/0.1=5(pulse) Ye= (3.1-2.5) /0.1=6(pulse) n=|Xe|+|Ye|=5+6=11(pulse) M0(0,0) Me(5,6) 上一页 章目录 下一页
(2) 进行插补计算 n=11 1) F=0, +X, F=0-6= -6, 10 2) F〈0,+Y, F= -6+5= -1, 9 3) F〈0,+Y, F= -1+5=+4 , 8 4) F〉0,+X, F=+4-6=-2, 7 5) F〈0,+Y, F= -2+5=+3, 6 6) F〉0,+X, F=+3-6=-3, 5 7) F〈0,+Y, F= -3+5=+2 , 4 8) F〉0,+X, F=+2-6=-4, 3 9) F〈0,+Y, F= -4+5=+1, 2 10) F〉0,+X, F=+1-6=-5 , 1 11) F〈0,+Y, F= -5+5=0 , 0 看图 上一页 章目录 下一页
Y(pulse) Me(5,6) 6 5 4 3 2 1 0 1 2 3 4 5 X(pulse) 返 回 章目录
5 ) 圆弧插补: I.顺、逆圆弧判断: 沿着垂直于加工平面的第三轴负方向观察圆弧, 若走刀为顺时针方向,则为顺圆,用CLW表示; 反之为逆圆,用CCLW表示。 II.圆弧插补代码 G02 顺时针方向圆弧插补指令 G03 逆时针方向圆弧插补指令 上一页 章目录 下一页
在水平导轨车床车削,圆弧顺、逆与习惯相反 在倾斜导轨车床车削,圆弧顺、逆与习惯相同 Y Z -Y X 顺圆 上一页 章目录 下一页
Xi2+Yi2=X02+Y02=R2 (圆方程) 若 Xi2+Yi2- R2=0 则Mi点在圆上, Xi2+Yi2- R2>0 则Mi点在圆外, Xi2+Yi2- R2<0 则Mi点在圆内, 偏差计算公式为: F= Xi2+Yi2- R2 Y M0(X0,Y0) Mi(Xi,Yi) R Me(Xe,Ye) X 上一页 章目录 下一页
≥0 Mi点在圆外(或圆上),-Y进给一步 若F <0 Mi点在圆内, +X进给一步 公式推导 F≥0 -Y进给 Fi, j+1=Xi2+Yj+12-R2 = Xi2+(Yj-1)2-R2 = Xi2+ Yj2-2Yj+1-R2 = Fi, j-2Yj+1 上一页 章目录 下一页
F<0 +X进给 Fi+1 , j = X2i+1+ Yj2 -R2 =(Xi+1)2+Yj2-R2 = Xi2+ 2Xi+1+ Yj2-R2 = Fi , j+2Xi+1 新的偏差函数为 F-2Y+1 (-Y进给) F= F+2X+1 (+X进给) 上一页 章目录 下一页
Y Ⅰ象限逆圆 CCLW F=Xi2+Yj2-R2 ≥0 -X F= <0 +Y R 0 X 上一页 章目录 下一页
F+2Y+1 公式推导 Fi+1 , j=(Xi-1)2+Yj2-R2 =Fi,j- 2Xi+1 同理 Fi , j+1= Fi , j+2Yj+1 F-2X+1 (F≥0,- X进给 ) F= (F<0,+Y进给) 上一页 章目录 下一页
Ⅰ象限顺圆 CLW 上一页 章目录 下一页
Ⅰ-Ⅳ象限顺圆 CLW 上一页 章目录 下一页
CCLW 上一页 章目录 下一页
+Y Y b) 抛物线逐点比较法的建立(第Ⅰ象限) Y2=2PX (Y>0) ≥0,+X F= Y2-2PX <0,+Y Fi+1,j=Yj2-2P(Xi+1) = Yj2-2PXi-2P = Fi,j-2P Fi,j+1=(Yj+1)2 -2PXi = Yj2-2PXi+2 Yj +1 = Fi,j+2Yj+1 +X O X 上一页 章目录 下一页
数字积分插补法(DDA法) (Digital Differential Analyzer) 基本思想:用数字累加来代替积分 ∫ ∑ 矩形公式、梯形公式 设有一函数Y=f(X) 如图 需求出曲线下的面积。 F(x) Y 单击 O X 上一页 章目录 下一页
Y M(Xe , Ye) DDA直线插补法: 若如右图,第一象限的一条直线 Y=KX K=tgα= 对t求导,得 a X 上一页 章目录 下一页
ΔY=KyeΔt 增量形式 ΔX=KXeΔt ΔY=KyeΔt 全量形式 X= Δt 上一页 章目录 下一页
把Δt设为一个触发脉冲 则 ΔX=KXe ΔY=Kye 用两个累加器,根据Δt触发脉冲的情况分别求出ΔX,ΔY ΔX 看图单击 Δt 发生溢出时就有信号输出(ΔX或ΔY) (数字积分器) ΔY 上一页 章目录 下一页
ΔX、Δy溢出的有关说明: 1)溢出快慢与选取的累加器的容量2n的大小有关; 2)溢出快慢与被积函数Kxe,Kye的大小也有关; 3) ΔX、ΔY不再按单步进给,可能有同时进给的现象发 生; 4)累加次数m1=m2=2n(容量) (m1为xe的累加次数;m2为ye的累加次数) 上一页 章目录 下一页
设累加m次应到达终点。 所以 Km1= Km2=1m1= m2 ΔX≤1 KXe=K(2n-1) ≤1 ΔY≤1 KYe=K(2n-1) ≤1 所以 K≤1/2n-1 取K=1/2n 上一页 章目录 下一页
总结(3条) ΔX=KXeΔt=Xe 1) ΔY=KyeΔt=Ye ΔX Δt 2) ΔY 上一页 章目录 下一页

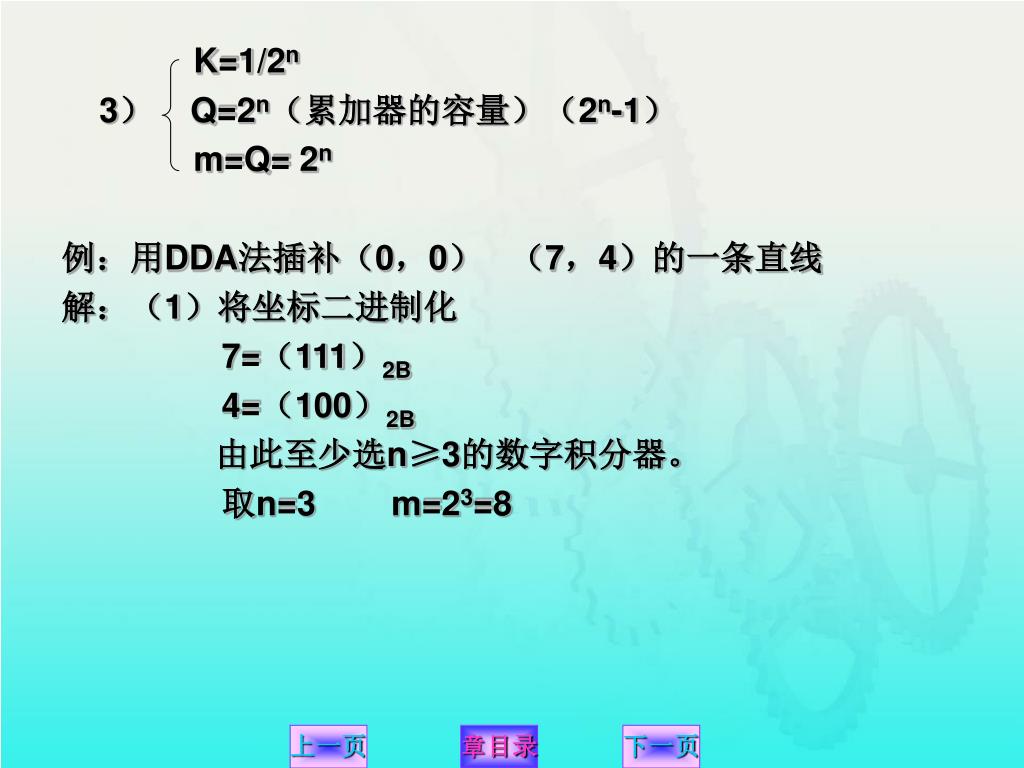

K=1/2n 3) Q=2n(累加器的容量)(2n-1) m=Q= 2n 例:用DDA法插补(0,0) (7,4)的一条直线 解:(1)将坐标二进制化 7=(111)2B 4=(100)2B 由此至少选n≥3的数字积分器。 取n=3 m=23=8 上一页 章目录 下一页
注意:最后一步必须同时溢出 看图 上一页 章目录 下一页
Y 4 3 2 1 0 1 2 3 4 5 6 7 X 返 回 章目录
Y 2 ) DDA圆弧插补法 圆方程(以逆圆为例) X2+Y2=R2 X2+Y2-R2=0 对t求导 逆圆 B(Xe,Ye) 顺圆 Vy Vx Vy Pi(Xi,Yi) Vx 看图请单击 Vy 逆圆 Vx A(X0,Y0) 0 X 上一页 章目录 下一页
顺圆时 增量形式 VY=-KX ΔY=-KXΔt=-X VX=KY ΔX=KYΔt=+Y (4—15) 逆圆 上一页 章目录 下一页
逆圆时 VY=KX ΔY=X VX=-KY ΔX=-Y 按(4-15)式,圆弧插补与直线插补相似,也可以用两套数字积分器来实现 。 上一页 章目录 下一页
ΔX 看图单击 对第Ⅰ象限CLW(顺圆)DDA法: -1 X方向 Δt Y方向 ΔY +1 上一页 章目录 下一页

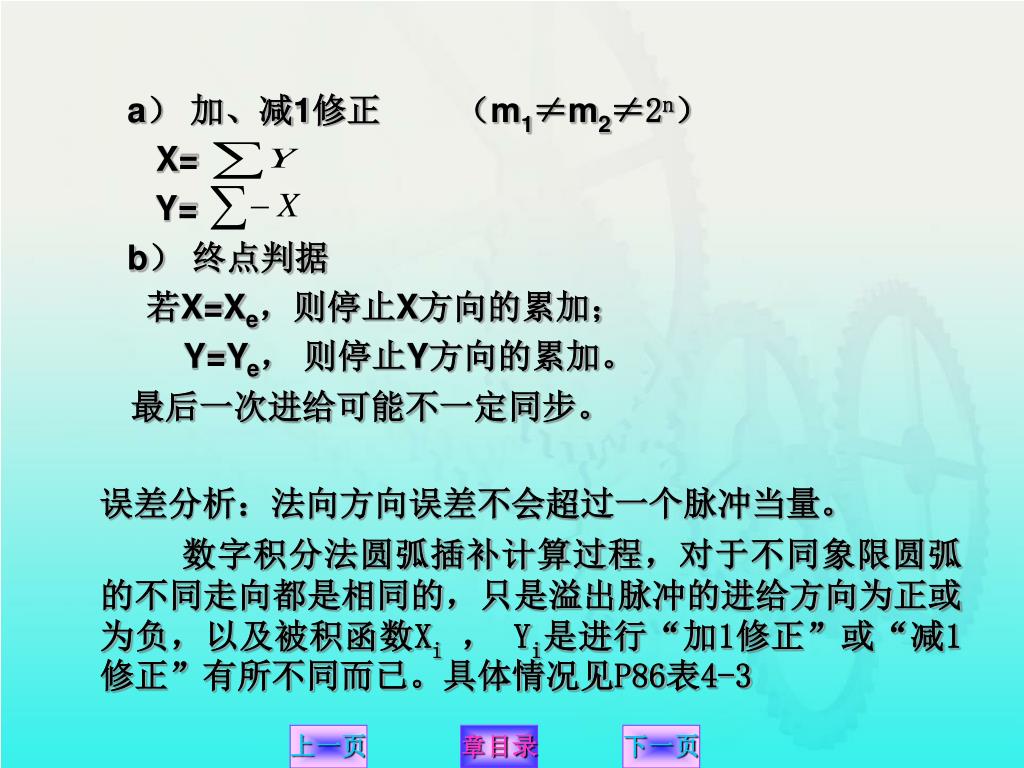

a)加、减1修正 (m1≠m2≠2n) X= Y= b)终点判据 若X=Xe,则停止X方向的累加; Y=Ye, 则停止Y方向的累加。 最后一次进给可能不一定同步。 误差分析:法向方向误差不会超过一个脉冲当量。 数字积分法圆弧插补计算过程,对于不同象限圆弧的不同走向都是相同的,只是溢出脉冲的进给方向为正或为负,以及被积函数Xi, Yi是进行“加1修正”或“减1修正”有所不同而已。具体情况见P86表4-3 上一页 章目录 下一页
圆弧插补积分器与直线插补器的差别: a) X坐标值(Xi)累加的溢出脉冲作为Y轴的进给脉 冲;而Y轴坐标值(Yi)累加的溢出脉冲作为X轴的进给脉 冲; b)X.Y坐标的函数值寄存器的内容是变化的(作加、减1修正); X= , Y= c) 两坐标不一定同时到达终点 。 当X=| Xe-X0|,Y=| Ye-Y0|时,停止插补。 上一页 章目录 下一页

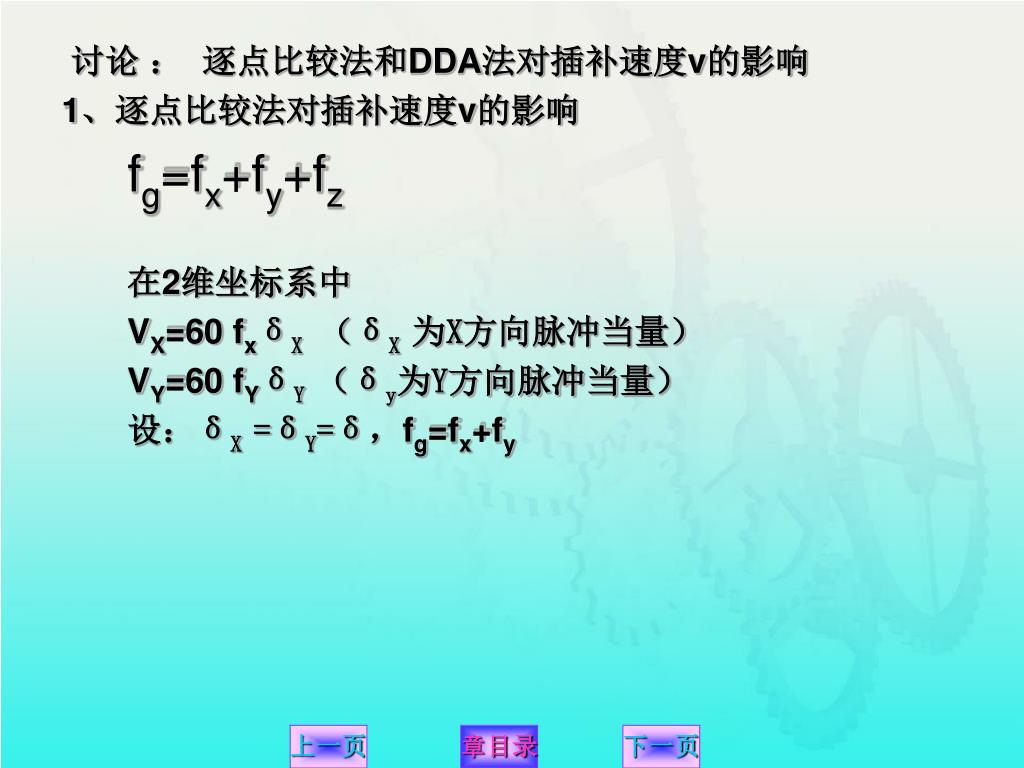

讨论 : 逐点比较法和DDA法对插补速度v的影响 1、逐点比较法对插补速度v的影响 fg=fx+fy+fz 在2维坐标系中 VX=60 fxδX(δX 为X方向脉冲当量) VY=60 fYδY (δy为Y方向脉冲当量) 设:δX =δY=δ,fg=fx+fy 上一页 章目录 下一页
合成速度V插 当fx=1/2 fg时 V插=30×21/2δfg=Vmin 当fx=0或fx=fg V插=60δfg=Vmax 上一页 章目录 下一页
由上可知: 当加工与轴线成450的直线时,V插最小 当加工与轴线成平行的直线时,V插最大 V插=(1~1.414)V虚拟 若工艺进给速度为V0=60δfg V=(0.707~1)V虚拟 上一页 章目录 下一页
V/Vg 一般情况下速度变化不会太大,能满足要求 1 0.707 0 26.560 450 63.440 900X 上一页 章目录 下一页
4 基于时间分割的插补法: 适用于二坐标两联动直线和圆弧插补运算,三坐标三联动直线插补。 设进给速度为F或(V0), 插补周期T插。 基本思想:用若干微小直线段L=FT插(um)来逼近加工轮廓曲线。 V插≈V0 (V0为进给速度) 近似逼近的精度(误差)为拱高误差(即径向误差 ) T为插补周期;F为刀具速度指令;R为圆弧半径。 上一页 章目录 下一页
Y 计算对象Δxi ,ΔYi : 分为两步: a) 准备阶段 为了节省时间,将在插补 过程中仅需要计算一次的 常量先计算出来 b) 再 计算Δxi ,ΔYi具体循 环插补 尺 寸。 eK A B R 0 X 上一页 章目录 下一页
Δxi=L·Cosθ b) 增量位移 ΔYi=Δxi·K Y Me(Xe , Ye) (1)直线插补: 已知进给速度F和插补周期T a) 准备阶段: 计算斜率K 0 X 上一页 章目录 下一页
xi= xi-1+Δxi Yi= Yi-1+ΔYi 坐标位移 Y Mi-1(Xi-1,yi-1) Yi-1 (2)圆弧插补 ① 准备阶段: a δ a Yi θ Mi(Xi,yi) 0 Xi-1 Xi X 上一页 章目录 下一页
②计算 上一页 章目录 下一页
5. 三坐标联动直线插补 三坐标联动的进给速度为合成进给速度f,是指刀具相对于工件的合成进给速度。由于合成量在三个坐标轴之间的分量不同,但插补时各坐标均应同时以各自对应的速度移动,以保证三坐标同时达到预定的值。 插补时先计算出最长轴分量进给值。 假如最长轴为ΔX,其余两轴的分量分别是ΔY、ΔZ。 即: 如图 上一页 章目录 下一页
Z PYZ PZX PXYZ ß 0 Y a PXY X 返 回 章目录
9.2 刀具补偿(Tools compensation) 刀具补偿 刀具半径补偿:要求数控系统根据工件轮廓程序和刀具中心偏移量,自动计算出刀具中心轨迹. 沿着刀子前进方向看,若刀具处在工件左侧,为左偏(G41)。 沿着刀子前进方向看,若刀具处在工件右侧,为右偏(G42)。 上一页 章目录 下一页
