Системы блокирования источников энергии

1. Системы блокирования источников энергии для предотвращения ошибочного или самопроизвольного включения коммутационных аппаратов Докладчик: Царев Дмитрий

2. Что такое системы блокирования LOTO (сокращение от LockOut – TagOut, Блокируй - Информируй) – комплекс организационных мероприятий, определяющий правила и методы использования блокираторов, информационных бирок и вспомогательных элементов для обеспечения безопасности

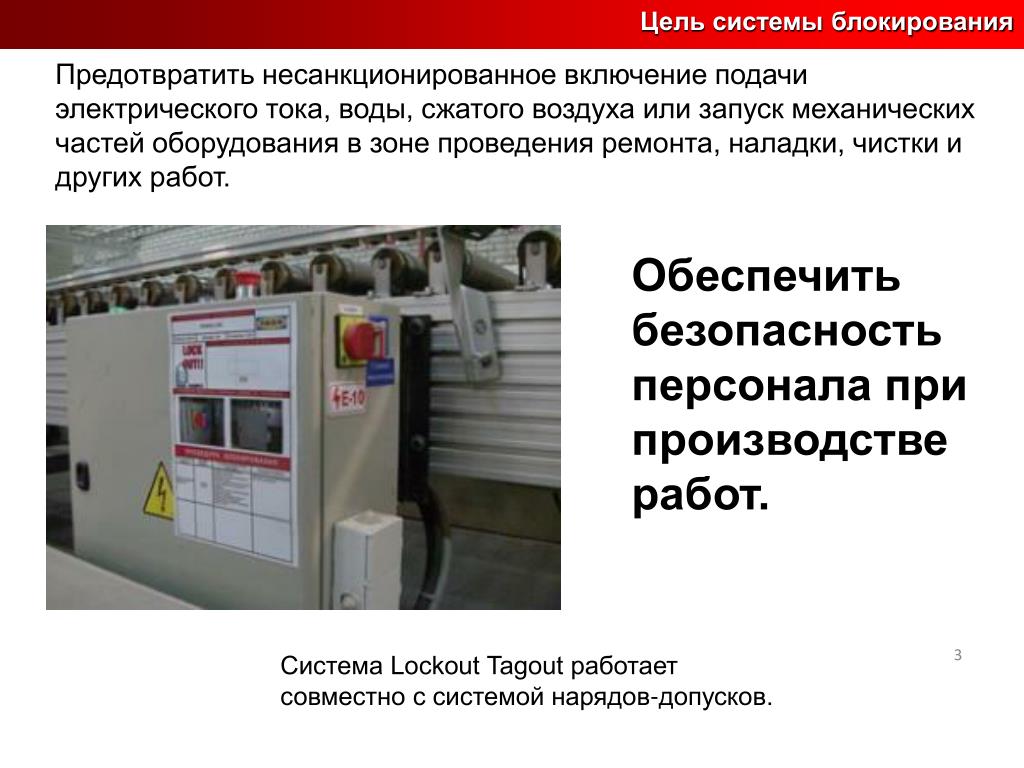

3. Цель системы блокирования Предотвратить несанкционированное включение подачи электрического тока, воды, сжатого воздуха или запуск механических частей оборудования в зоне проведения ремонта, наладки, чистки и других работ. Обеспечить безопасность персонала при производстве работ. 3 Система Lockout Tagout работает совместно с системой нарядов-допусков.

4. Алгоритм действий системы блокирования 4

5. ЗАКОНОДАТЕЛЬНАЯ БАЗА Правила по охране труда при эксплуатации электроустановок XVII. Охрана труда при выполнении отключений в электроустановках 17.4. В электроустановках напряжением выше 1000 В для предотвращения ошибочного или самопроизвольного включения коммутационных аппаратов, которыми подается напряжение к месту работы, должны быть приняты следующие меры: у разъединителей, отделителей, выключателей нагрузки ручные приводы в отключенном положении должны быть заперты ключом или съемной ручкой (далее - механический замок).; у разъединителей, управляемых оперативной штангой, стационарные ограждения должны быть заперты на механический замок; у приводов коммутационных аппаратов, имеющих дистанционное управление, должны быть отключены силовые цепи и цепи управления, а у пневматических приводов, кроме того, на подводящем трубопроводе сжатого воздуха задвижка должна быть закрыта и заперта на механический замок ивыпущен сжатый воздух, при этом спускные клапаны должны быть оставлены в открытом положении; при дистанционном управлении с АРМ, у приводов разъединителей должны быть отключены силовые цепи, ключ выбора режима работы в шкафу управления переведен в положение «местное управление», шкаф управления разъединителем заперт на механический замок; должны быть вывешены запрещающие плакаты. 5

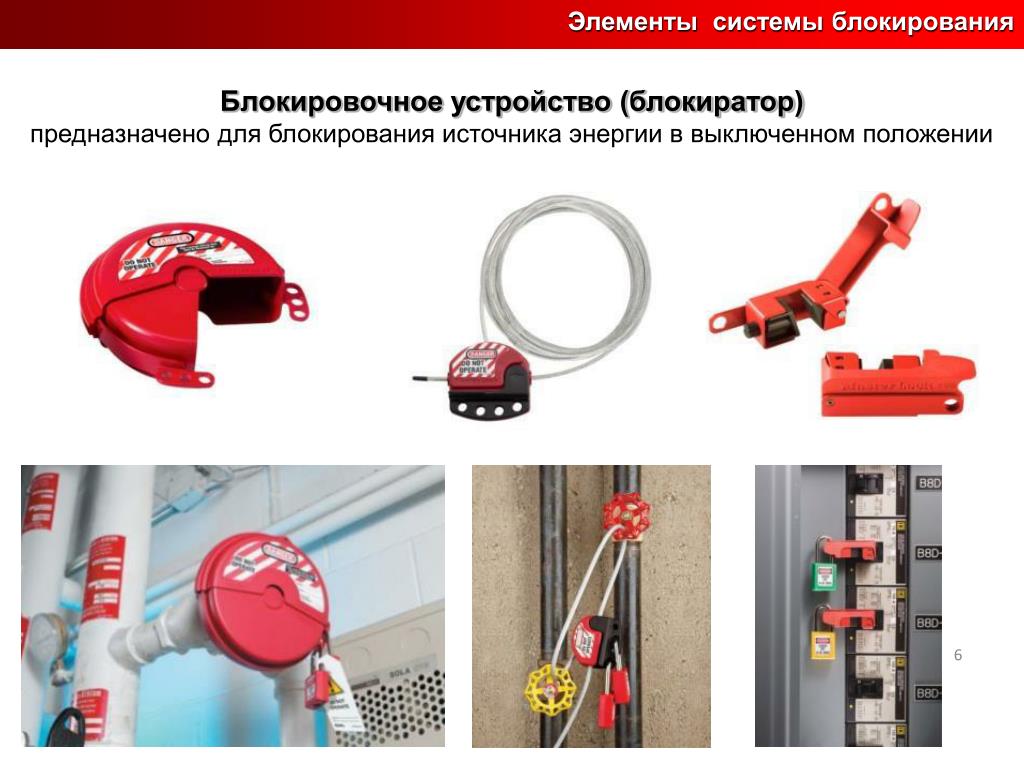

6. Элементы системы блокирования Блокировочное устройство (блокиратор) предназначено для блокирования источника энергии в выключенном положении 6

7. Элементы системы блокирования Замок служит для запирания блокиратора или непосредствен­но источника энергии 7

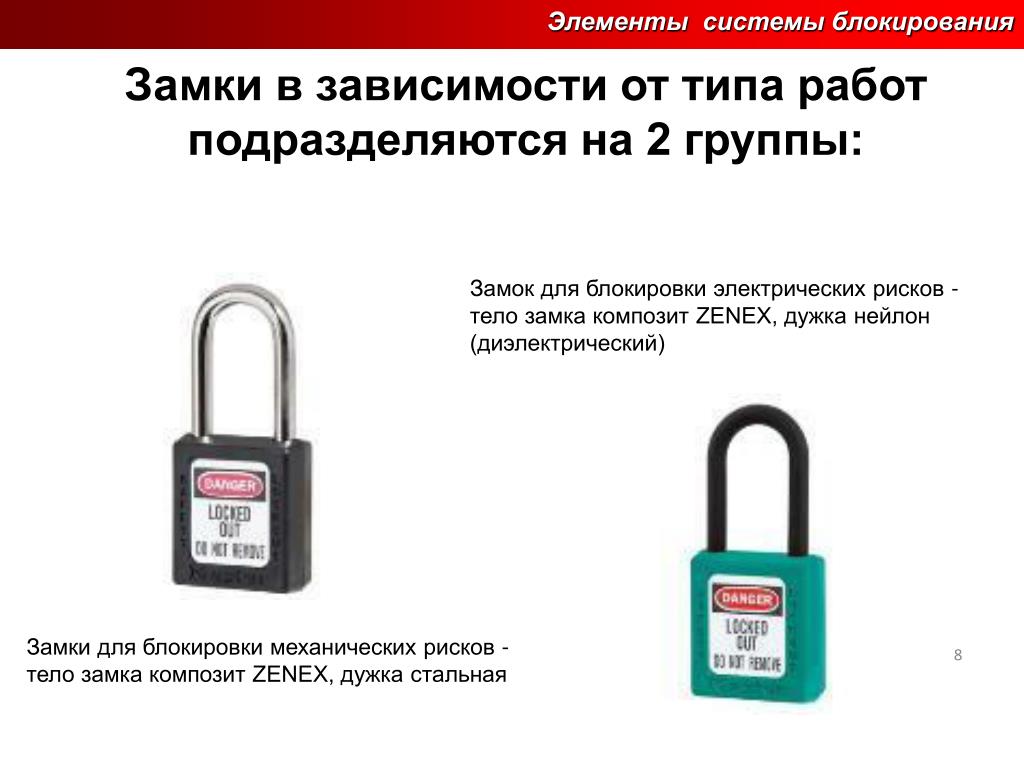

8. Элементы системы блокирования Замки в зависимости от типа работ подразделяются на 2 группы: Замок для блокировки электрических рисков - тело замка композит ZENEX, дужка нейлон (диэлектрический) Замки для блокировки механических рисков - тело замка композит ZENEX, дужка стальная 8

9. Элементы системы блокирования Система ключей МАСТЕР-КЛЮЧ позволяет обеспечить полностью интегрированную организационную схему по использованию ключей. 9

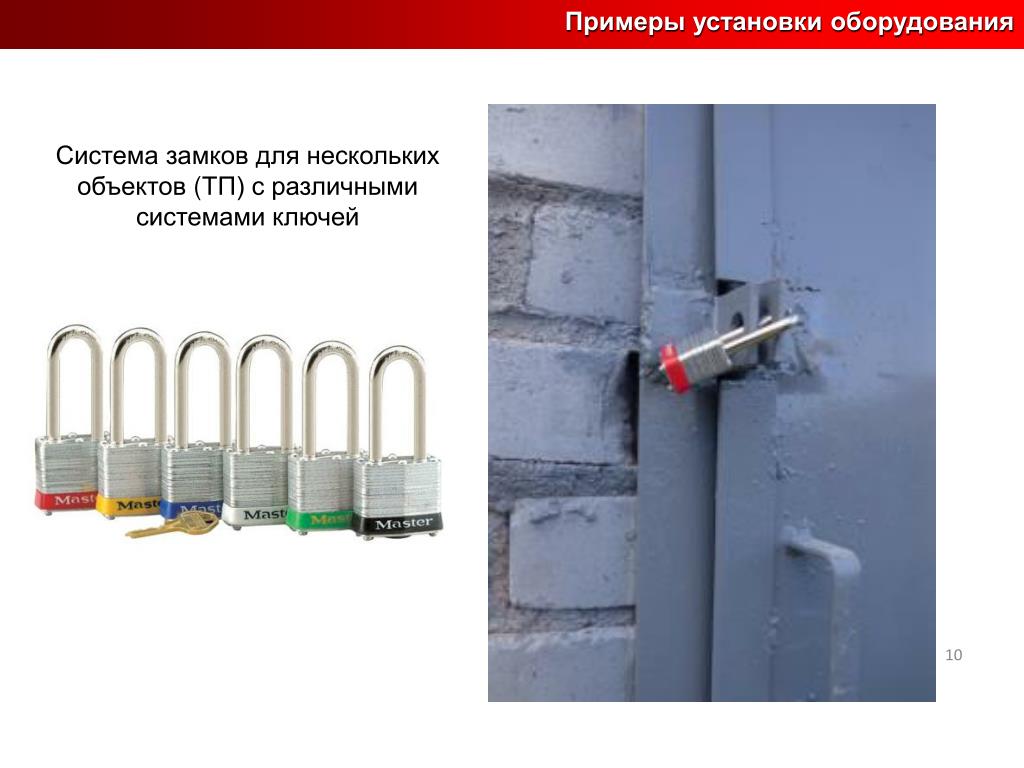

10. Примеры установки оборудования Система замков для нескольких объектов (ТП) с различными системами ключей 10

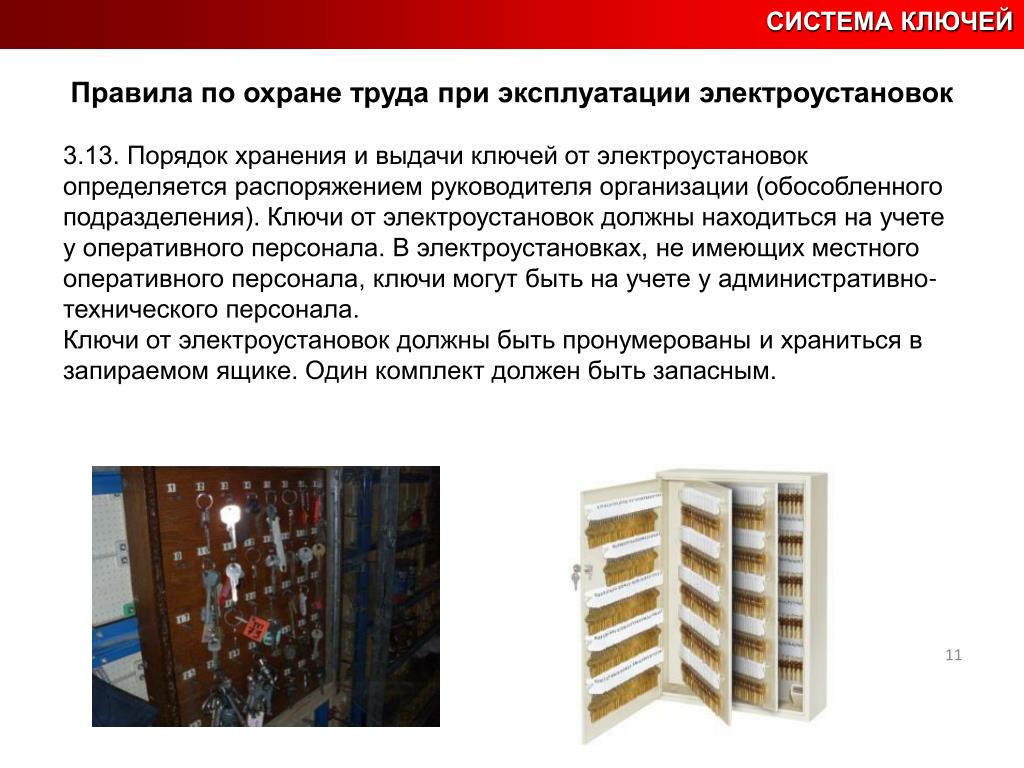

11. СИСТЕМА КЛЮЧЕЙ Правила по охране труда при эксплуатации электроустановок 3.13. Порядок хранения и выдачи ключей от электроустановок определяется распоряжением руководителя организации (обособленного подразделения). Ключи от электроустановок должны находиться на учете у оперативного персонала. В электроустановках, не имеющих местного оперативного персонала, ключи могут быть на учете у административно-технического персонала. Ключи от электроустановок должны быть пронумерованы и храниться в запираемом ящике. Один комплект должен быть запасным. 11

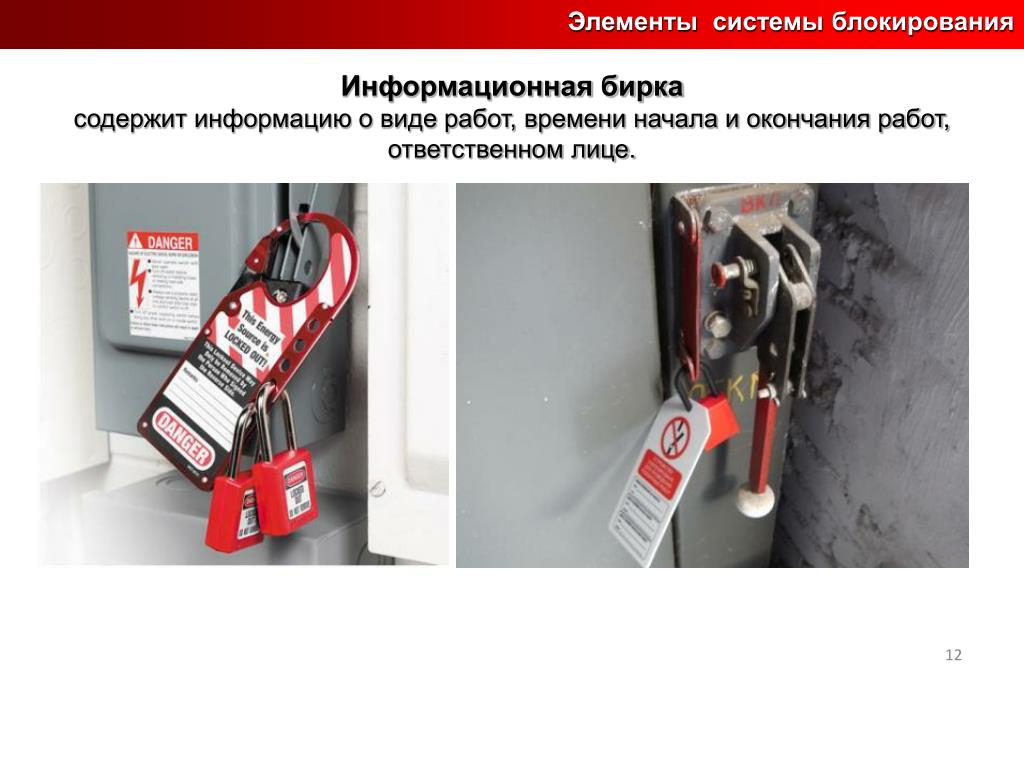

12. Элементы системы блокирования Информационная бирка содержит информацию о виде работ, времени начала и окончания работ, ответственном лице. 12

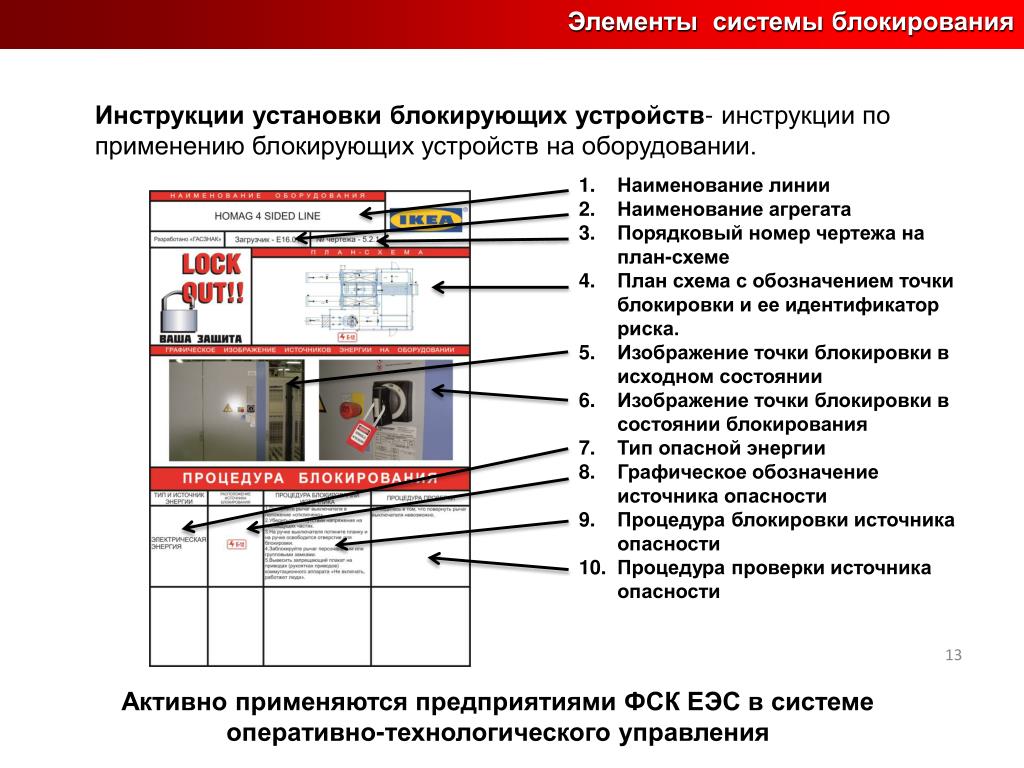

13. Элементы системы блокирования Инструкции установки блокирующих устройств- инструкции по применению блокирующих устройств на оборудовании. Наименование линии Наименование агрегата Порядковый номер чертежа на план-схеме План схема с обозначением точки блокировки и ее идентификатор риска. Изображение точки блокировки в исходном состоянии Изображение точки блокировки в состоянии блокирования Тип опасной энергии Графическое обозначение источника опасности Процедура блокировки источника опасности Процедура проверки источника опасности 13 Активно применяются предприятиями ФСК ЕЭС в системе оперативно-технологического управления

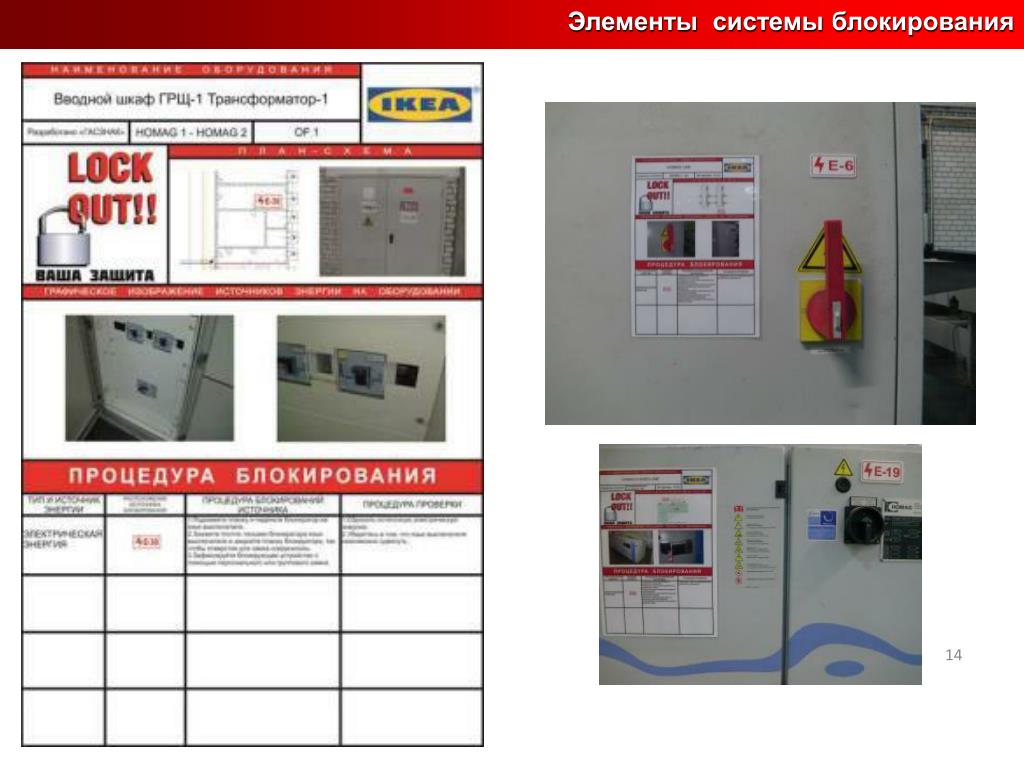

14. Элементы системы блокирования 14

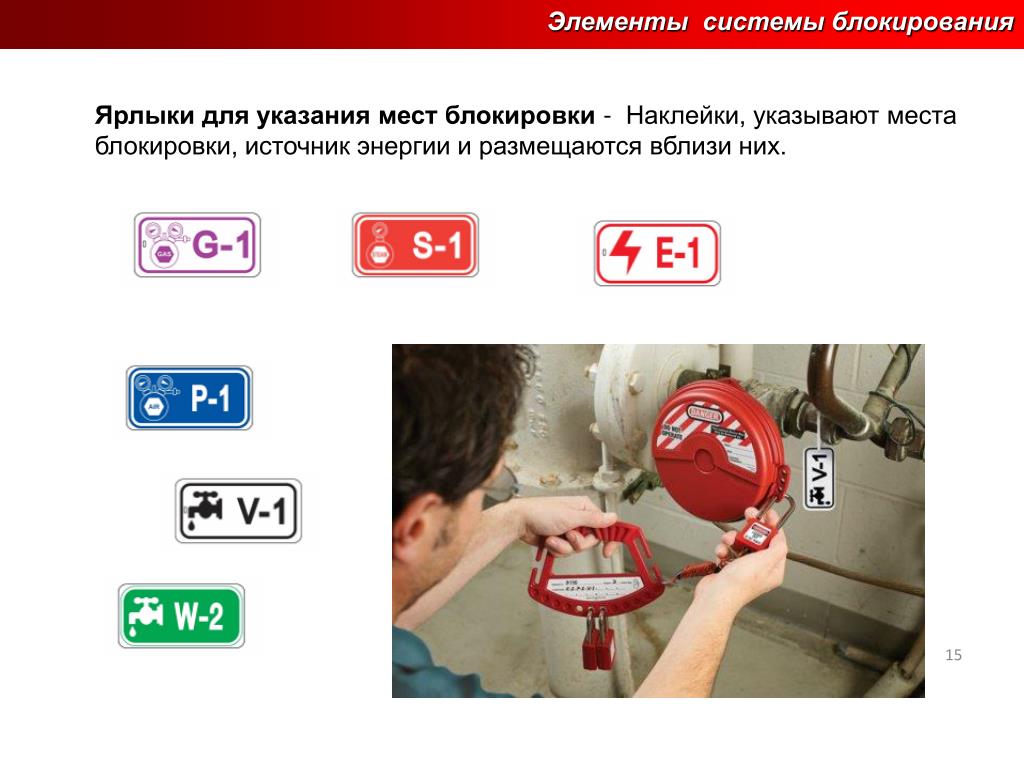

15. Элементы системы блокирования Ярлыки для указания мест блокировки - Наклейки, указывают места блокировки, источник энергии и размещаются вблизи них. 15

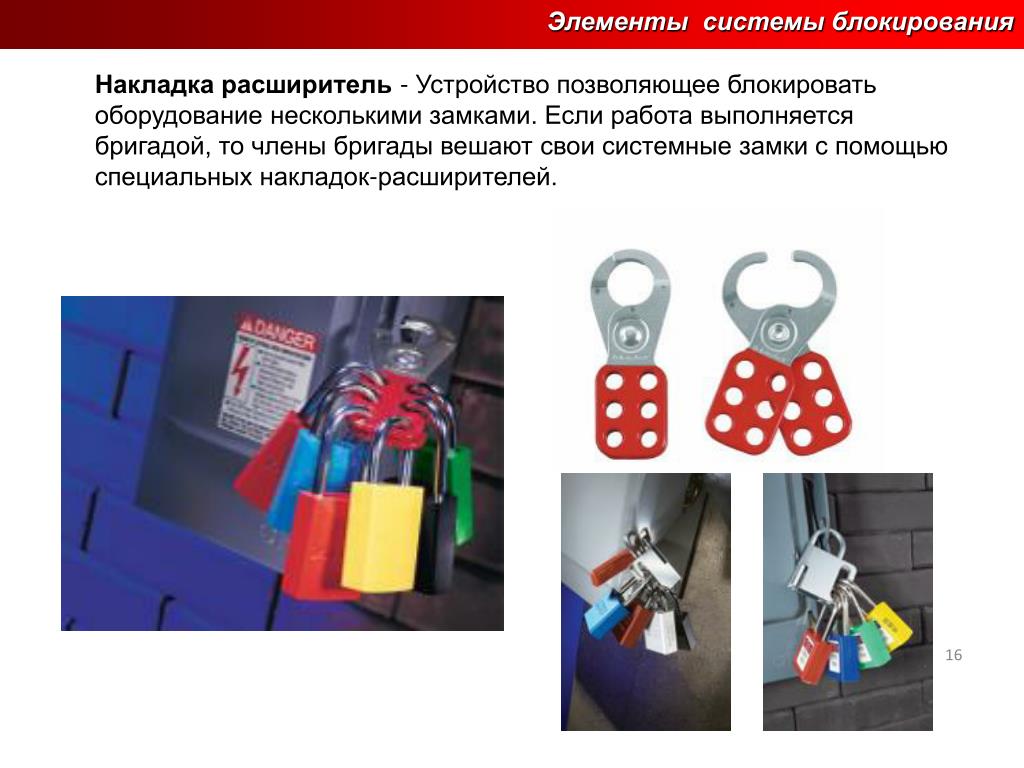

16. Элементы системы блокирования Накладка расширитель - Устройство позволяющее блокировать оборудование несколькими замками. Если работа выполняется бригадой, то члены бригады вешают свои системные замки с помощью специальных накладок-расширителей. 16

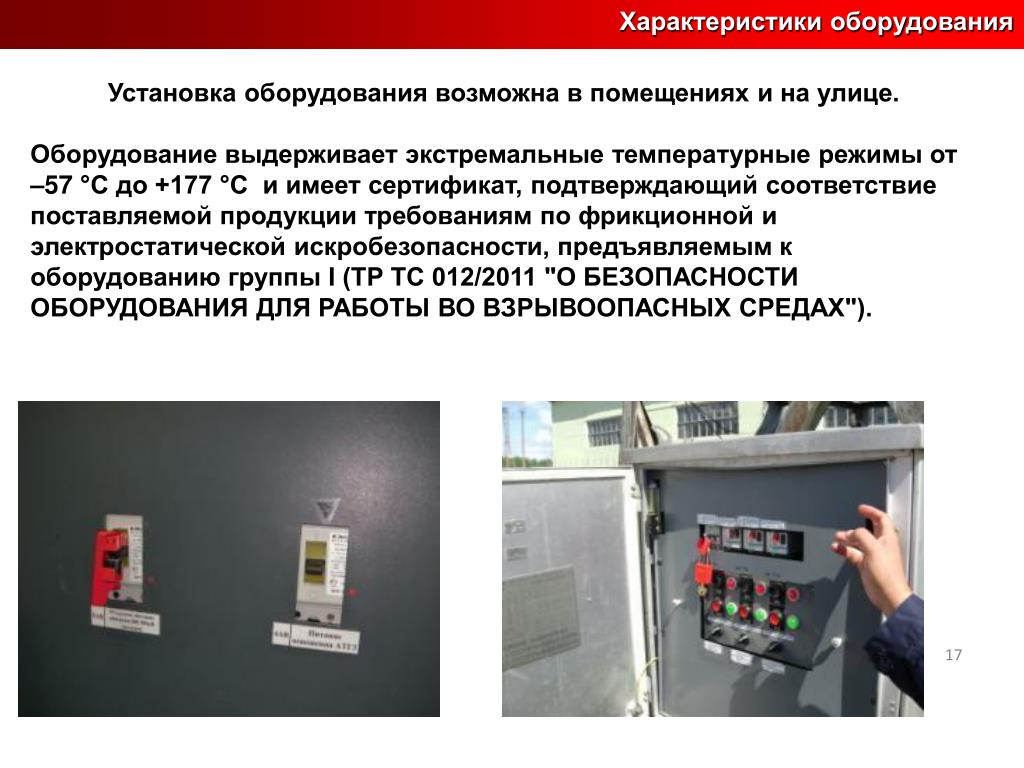

17. Характеристики оборудования Установка оборудования возможна в помещениях и на улице. Оборудование выдерживает экстремальные температурные режимы от –57 °C до +177 °C и имеет сертификат, подтверждающий соответствие поставляемой продукции требованиям по фрикционной и электростатической искробезопасности, предъявляемым к оборудованию группы I (ТР ТС 012/2011 "О БЕЗОПАСНОСТИ ОБОРУДОВАНИЯ ДЛЯ РАБОТЫ ВО ВЗРЫВООПАСНЫХ СРЕДАХ"). 17

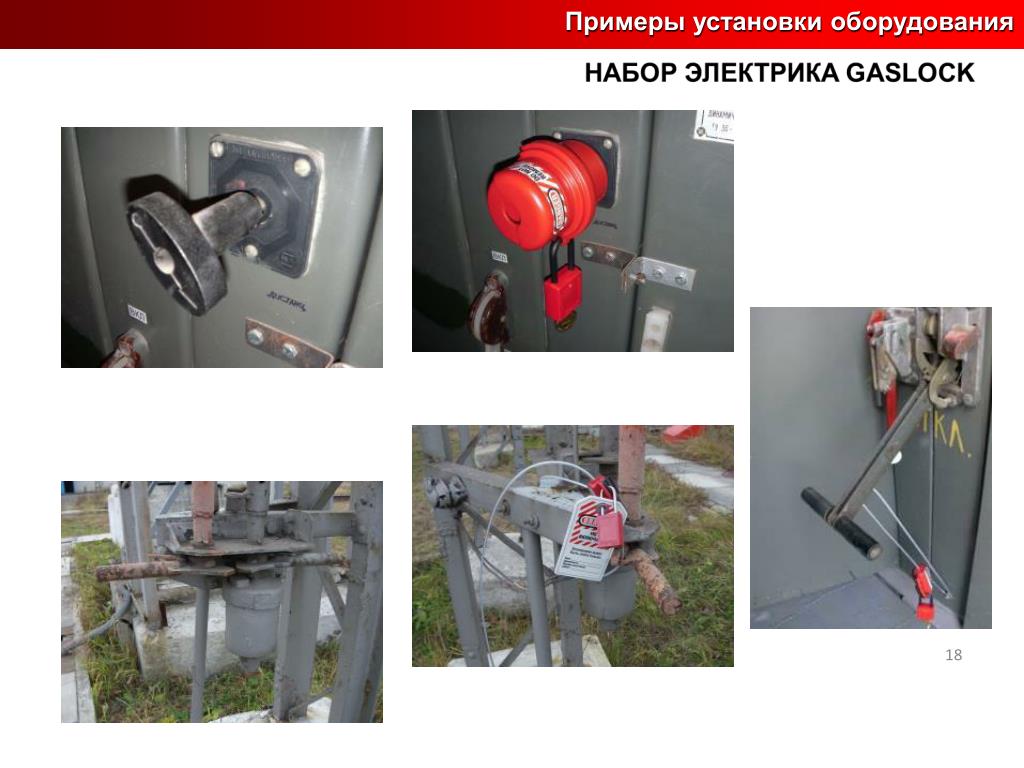

18. Примеры установки оборудования 18

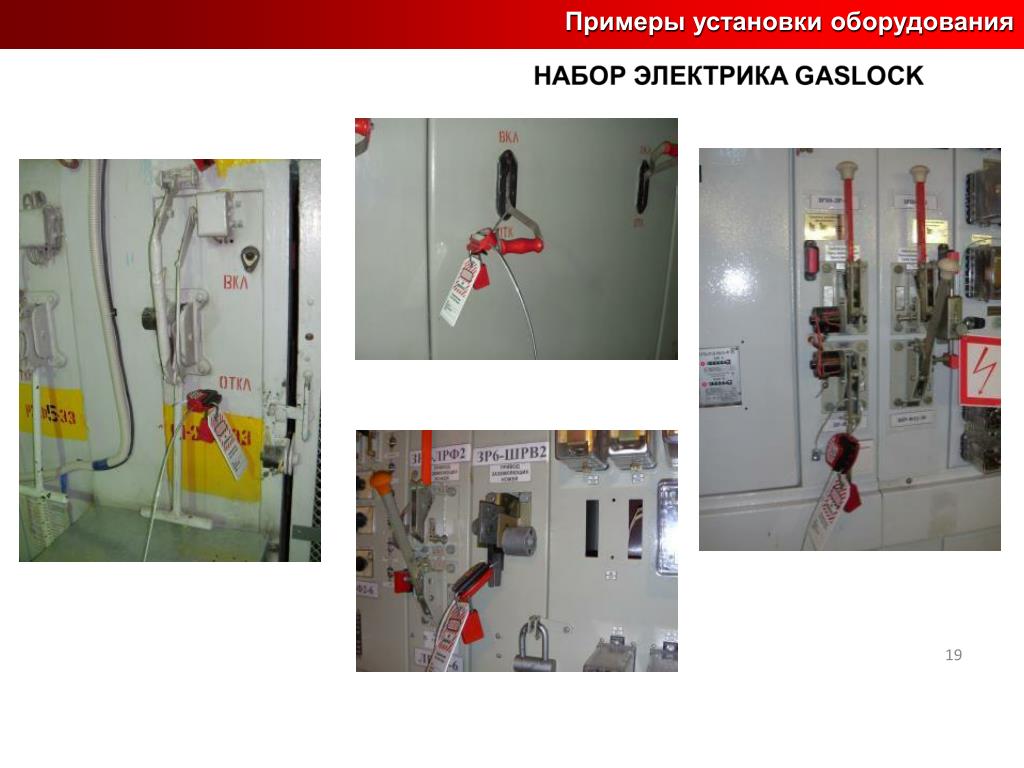

19. Примеры установки оборудования 19

20. Примеры установки оборудования НАБОР ЭЛЕКТРИКА GASLOCK

21. Примеры установки оборудования ЭТАПЫ СОЗДАНИЯ LOTO 21

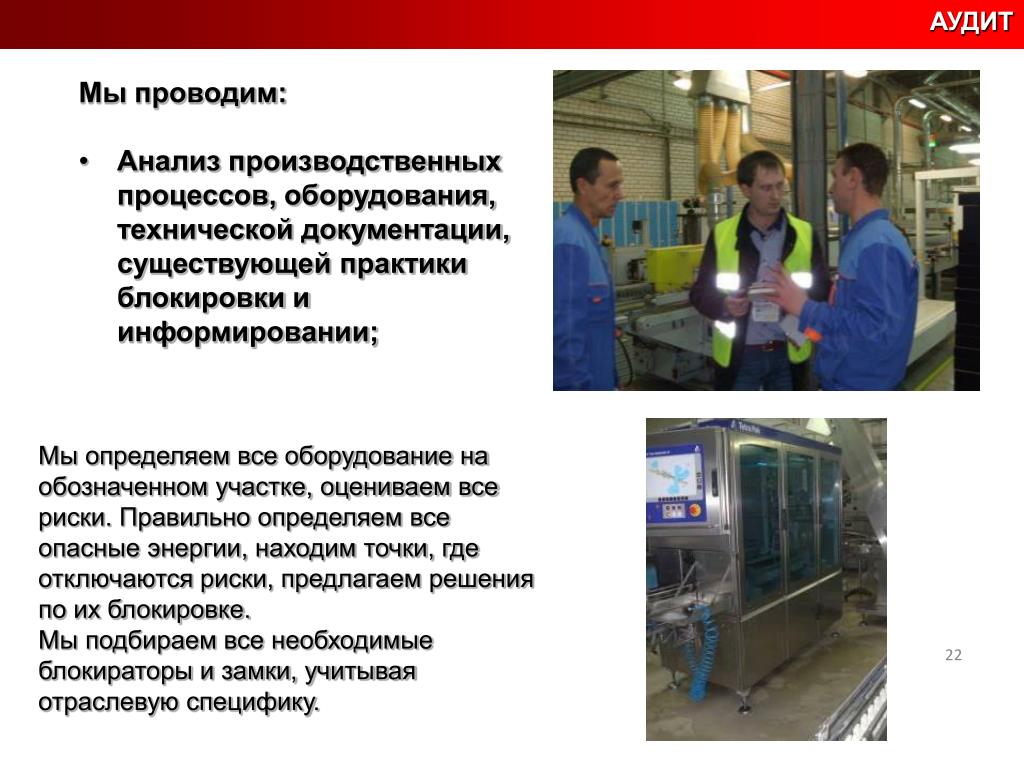

22. АУДИТ • Мы проводим: • Анализ производственных процессов, оборудования, технической документации, существующей практики блокировки и информировании; Мы определяем все оборудование на обозначенном участке, оцениваем все риски. Правильно определяем все опасные энергии, находим точки, где отключаются риски, предлагаем решения по их блокировке. Мы подбираем все необходимые блокираторы и замки, учитывая отраслевую специфику. 22

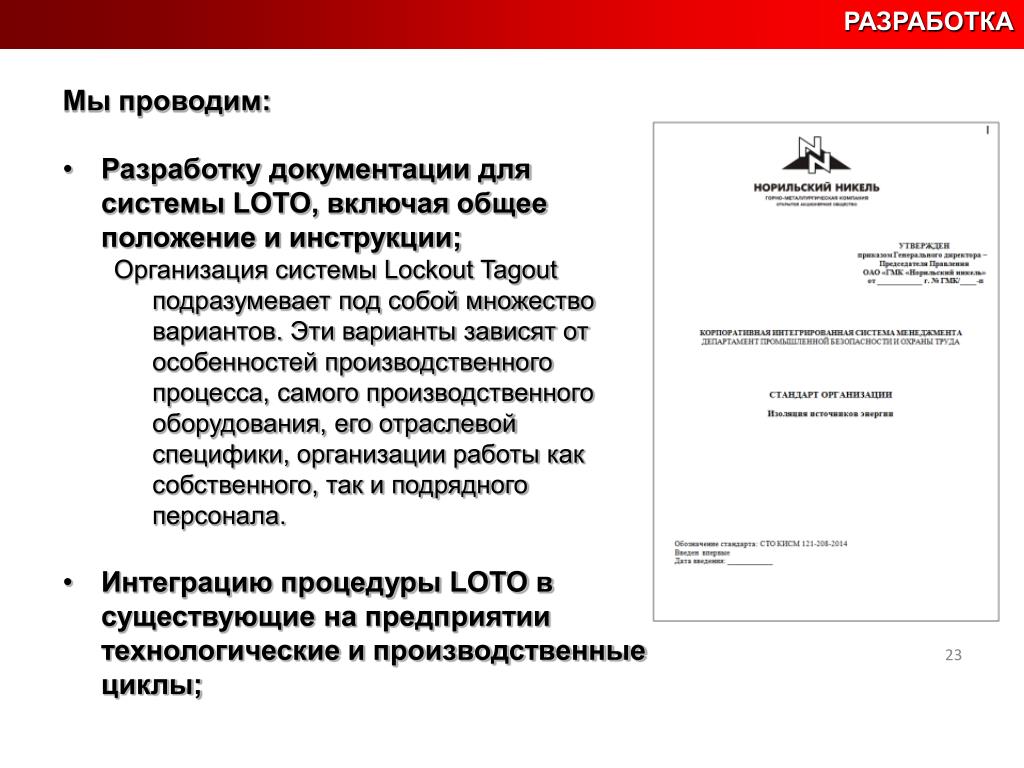

23. РАЗРАБОТКА • Мы проводим: • Разработку документации для системы LOTO, включая общее положение и инструкции; • Организация системы Lockout Tagout подразумевает под собой множество вариантов. Эти варианты зависят от особенностей производственного процесса, самого производственного оборудования, его отраслевой специфики, организации работы как собственного, так и подрядного персонала. • Интеграцию процедуры LOTO в существующие на предприятии технологические и производственные циклы; 23

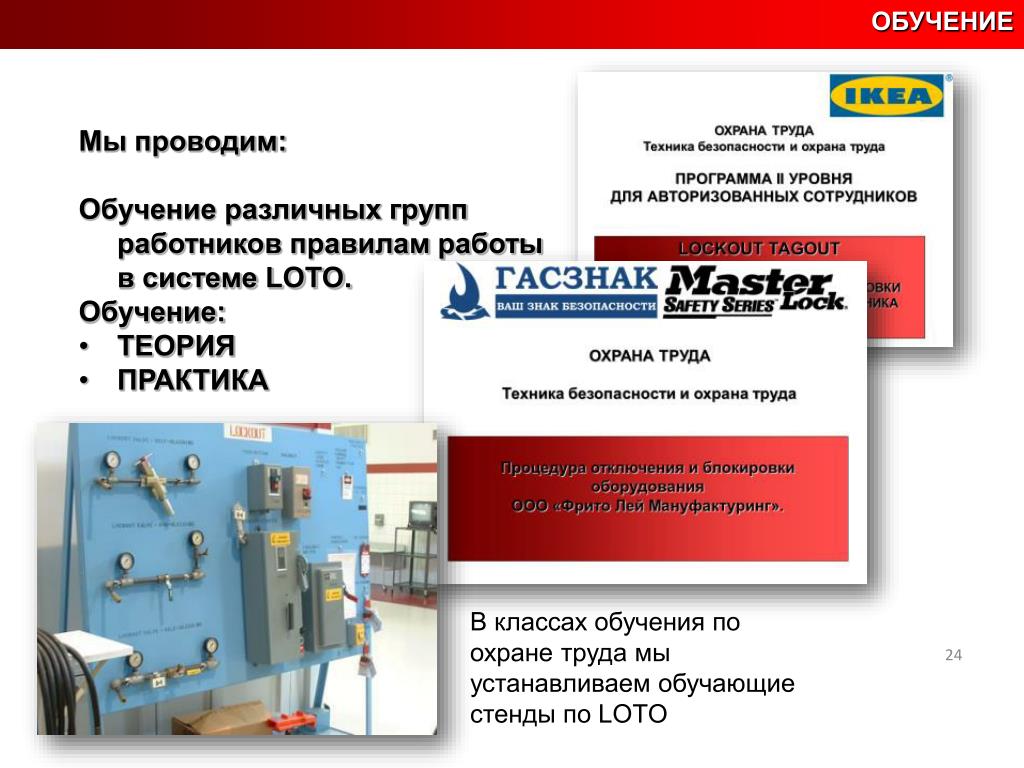

24. ОБУЧЕНИЕ • Мы проводим: • Обучение различных групп работников правилам работы в системе LOTO. • Обучение: • ТЕОРИЯ • ПРАКТИКА В классах обучения по охране труда мы устанавливаем обучающие стенды по LOTO 24

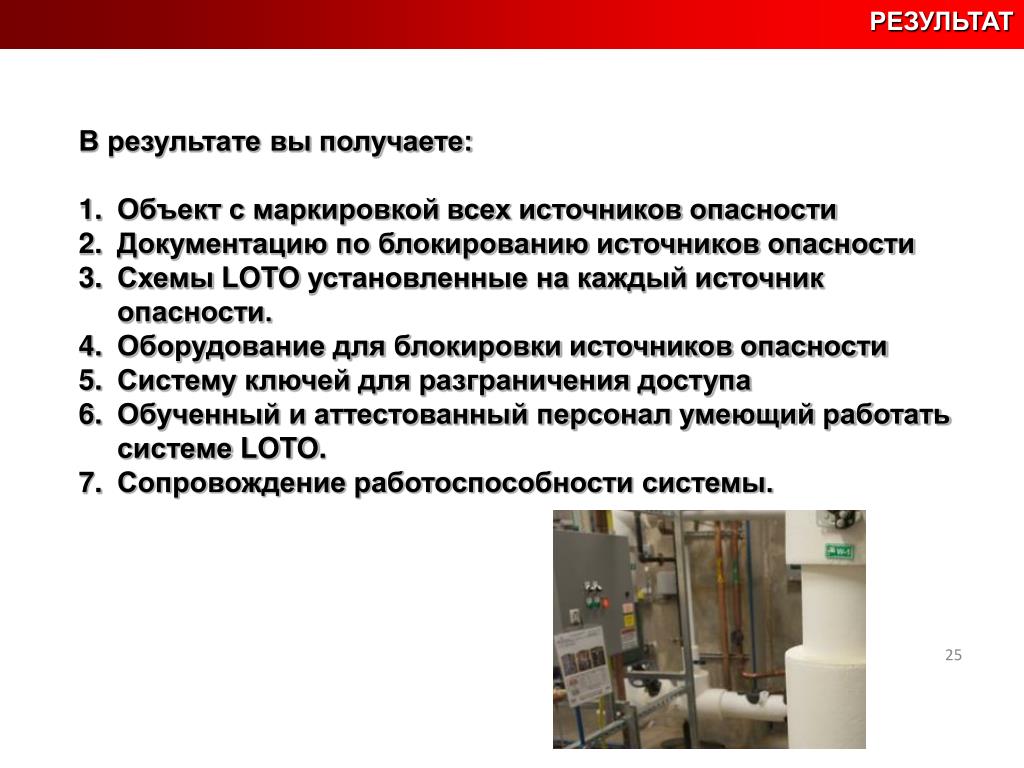

25. РЕЗУЛЬТАТ • В результате вы получаете: • Объект с маркировкой всех источников опасности • Документацию по блокированию источников опасности • Схемы LOTO установленные на каждый источник опасности. • Оборудование для блокировки источников опасности • Систему ключей для разграничения доступа • Обученный и аттестованный персонал умеющий работать системе LOTO. • Сопровождение работоспособности системы. 25

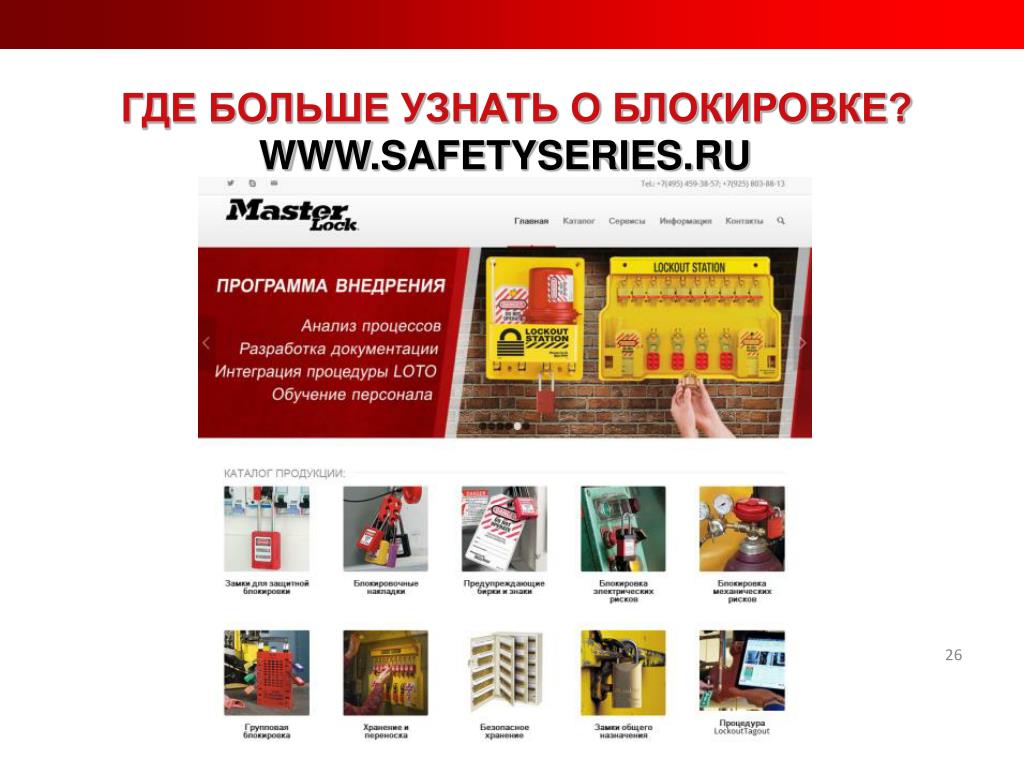

26. ГДЕ БОЛЬШЕ УЗНАТЬ О БЛОКИРОВКЕ? WWW.SAFETYSERIES.RU 26

27. «ГАССТЕНД»МЕСТО ХРАНЕНИЯ СРЕДСТВ ЗАЩИТЫ ДЛЯ РАБОТ В ЭЛЕКТРОУСТАНОВКАХ «Часто СИЗ хранятся в таком состоянии» 27

28. «ГАССТЕНД»МЕСТО ХРАНЕНИЯ СРЕДСТВ ЗАЩИТЫ ДЛЯ РАБОТ В ЭЛЕКТРОУСТАНОВКАХ «МЫ ПРЕДЛАГАЕМ ХРАНИТЬ ПО ПРАВИЛАМ СО 153-34.03.603-2003» 28

29. «ГАССТЕНД»МЕСТО ХРАНЕНИЯ СРЕДСТВ ЗАЩИТЫ ДЛЯ РАБОТ В ЭЛЕКТРОУСТАНОВКАХ «МОДИФИКАЦИИ СТЕДОВ» 29

30. «ГАССТЕНД»МЕСТО ХРАНЕНИЯ СРЕДСТВ ЗАЩИТЫ ДЛЯ РАБОТ В ЭЛЕКТРОУСТАНОВКАХ «МОДИФИКАЦИИ СТЕДОВ» 30

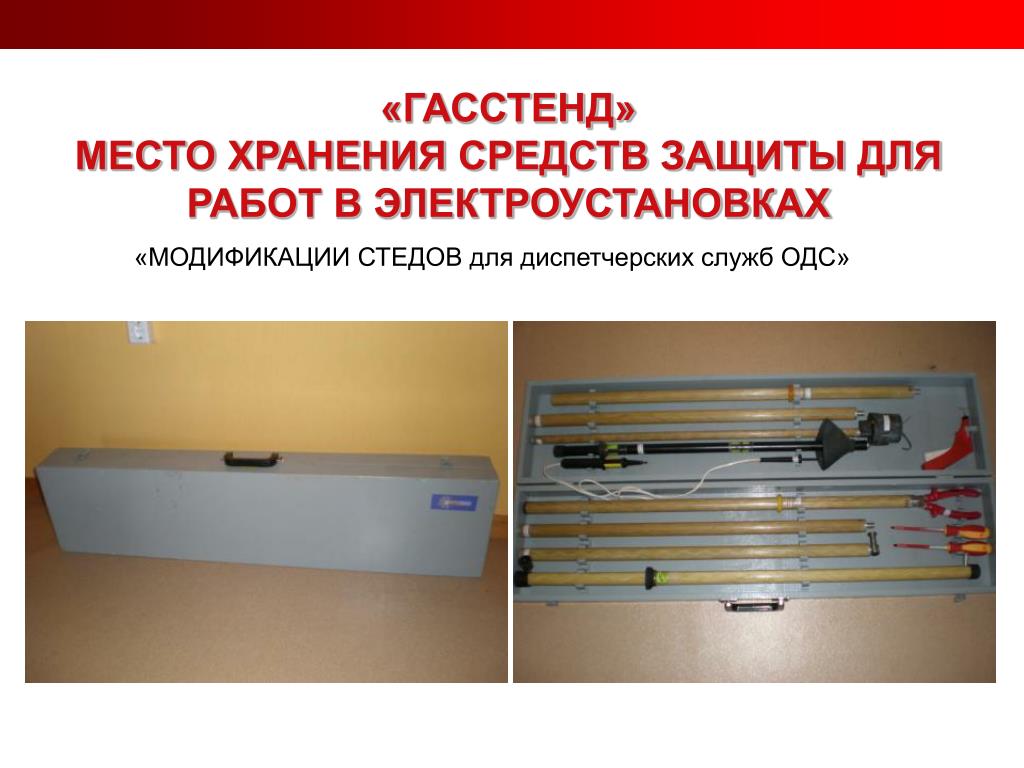

31. «ГАССТЕНД»МЕСТО ХРАНЕНИЯ СРЕДСТВ ЗАЩИТЫ ДЛЯ РАБОТ В ЭЛЕКТРОУСТАНОВКАХ «МОДИФИКАЦИИ СТЕДОВ для диспетчерских служб ОДС» 31

32. ФЭС ПРОЕКТИРОВАНИЕ И УСТАНОВКА ГОСТ Р 12.2.143-2009 «Компания ГАСЗНАК предлагает услугу по проектированию и установки ФЭС по ГОСТ Р 12.2.143-2009» 32

33. МАРКИРОВКА ОПАСНЫХ ЗОН «Компания ГАСЗНАК предлагает услугу по проектированию и установки маркировки опасных зон» Маркировка опасных зон – это комплекс мер направленных на обеспечение безопасности производственной и хозяйственной деятельности сотрудников предприятий.

34. СПАСИБО ЗА ВНИМАНИЕ
