Termické pohony Acvatix

1. Termické pohony Acvatix Široká nabídka pohonů a příslušenství umožňuje snadné projektování a rychlou a bezchybnou instalaci

2. Termické pohony Acvatix – flexibilní a energeticky účinné • Termické pohony Acvatix 4 • Jednoduše flexibilnější 5 • Termické pohony (STA… / STP…) 7, 8 • Připojovací kabely a příslušenství Lze volně kombinovat s pohony 11 • Základní typy termických pohonů 16 • Příslušenství, technické informace, montáž 18 • Kde jsou termické pohony používány? 21 • Výhody pro zákazníka • Projektanti 23 • Instalační firmy 25 • VAP 27 • OEM 29 • Technické údaje 31

3. Termické pohony Acvatix • Široká, konzistentní řada pohonů • Flexibilní a přímá volba produktu • Snadná, bezchybná a rychlá montáž • Stejné komplexní příslušenství pro všechny modely • Optimalizovaný příkon pro větší energetickou účinnost • Jednoduchá manipulace • Vysoká třída ochrany IP bez ohledu na montážní polohu • Zpětná kompatibilita • Komplexní podpora Strana 3

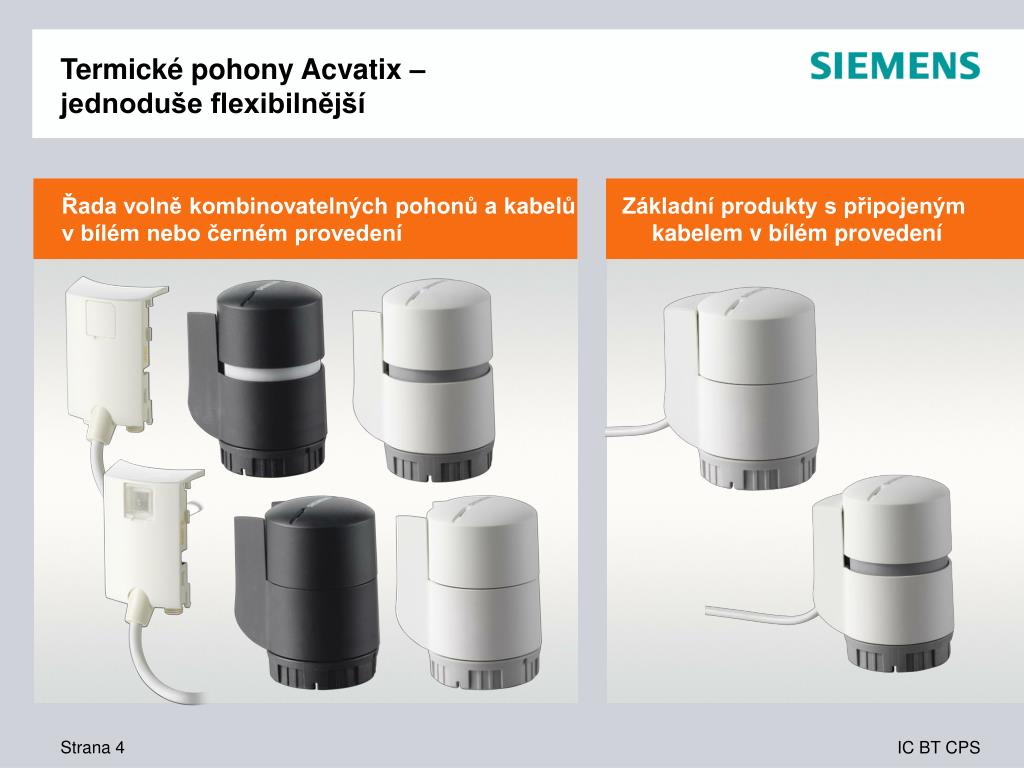

4. Termické pohony Acvatix – jednoduše flexibilnější Řada volně kombinovatelných pohonů a kabelů v bílém nebo černém provedení Základní produkty s připojeným kabelem v bílém provedení Strana 4

5. Modulární koncept produktů Třída ochrany IP54 ve všech polohách 1 3 Řada kabelů s vysokou kvalitou Obrácená montáž 2 4 Termické pohony Acvatix – jednoduše flexibilnější 1 3 2 4 Strana 5

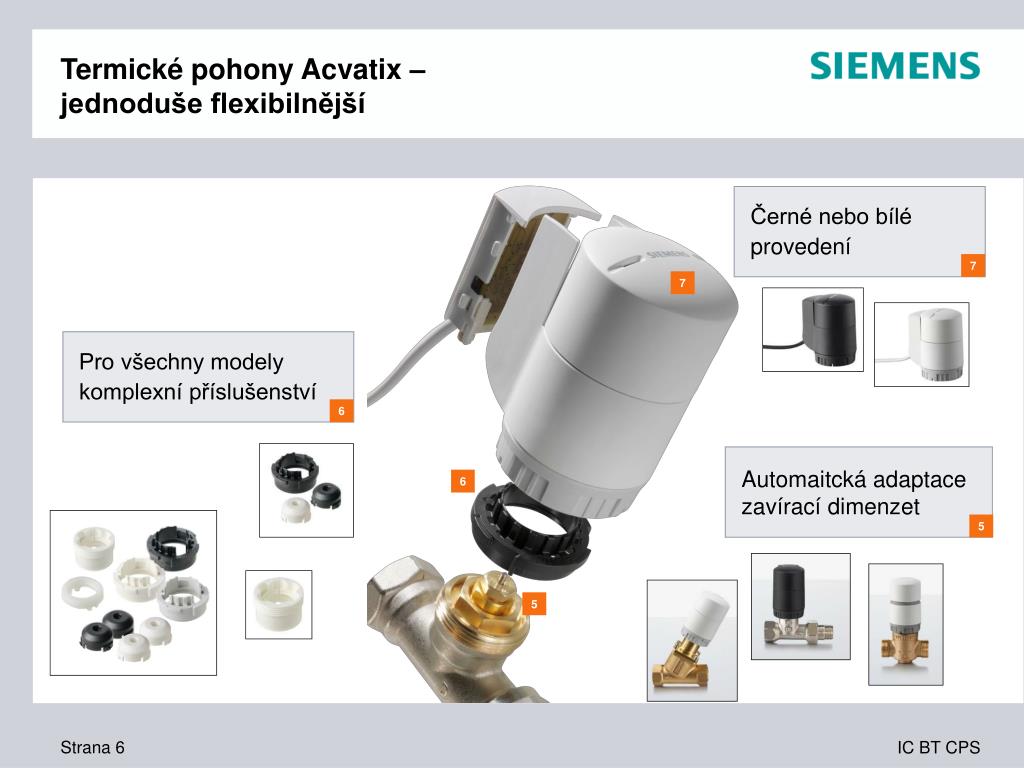

6. Černé nebo bílé provedení 7 Pro všechny modely komplexní příslušenství 6 Automaitcká adaptace zavírací dimenzet 5 Termické pohony Acvatix – jednoduše flexibilnější 7 6 5 Strana 6

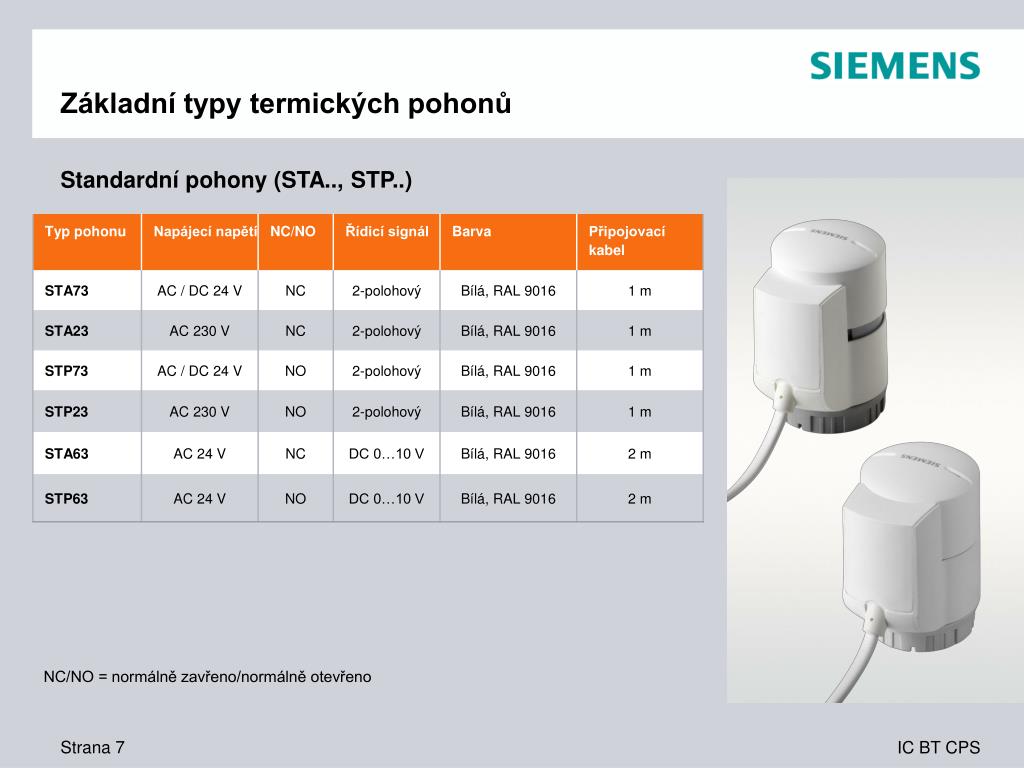

7. Základní typy termických pohonů Standardní pohony (STA.., STP..) NC/NO = normálně zavřeno/normálně otevřeno Strana 7

8. Základní typy termických pohonů Verze ..HD jsou určeny pro aplikace podlahového vytápění HD = produkt zvláště vhodný pro aplikace podlahového vytápění Strana 8

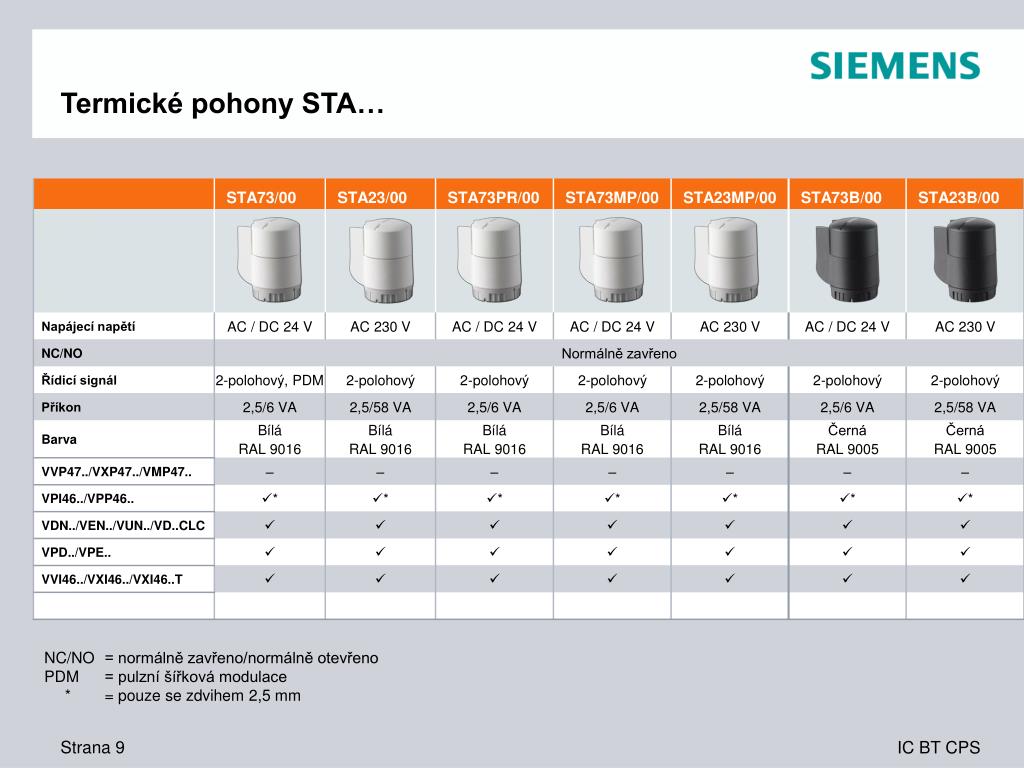

9. Termické pohony STA… NC/NO = normálně zavřeno/normálně otevřeno PDM = pulzní šířková modulace * = pouze se zdvihem 2,5 mm Strana 9

10. Termické pohony STP… NC/NO = Normálně zavřeno / normálně otevřeno PDM = Pulzní šířková modulace Strana 10

11. Připojovací kabelyod 0,8 m…do…15 m V nabídce jsou připojovací kabely různých délek 0.8m 1m 2m 3m 4m 5m6m 7m 8m 10m 15m Strana 11

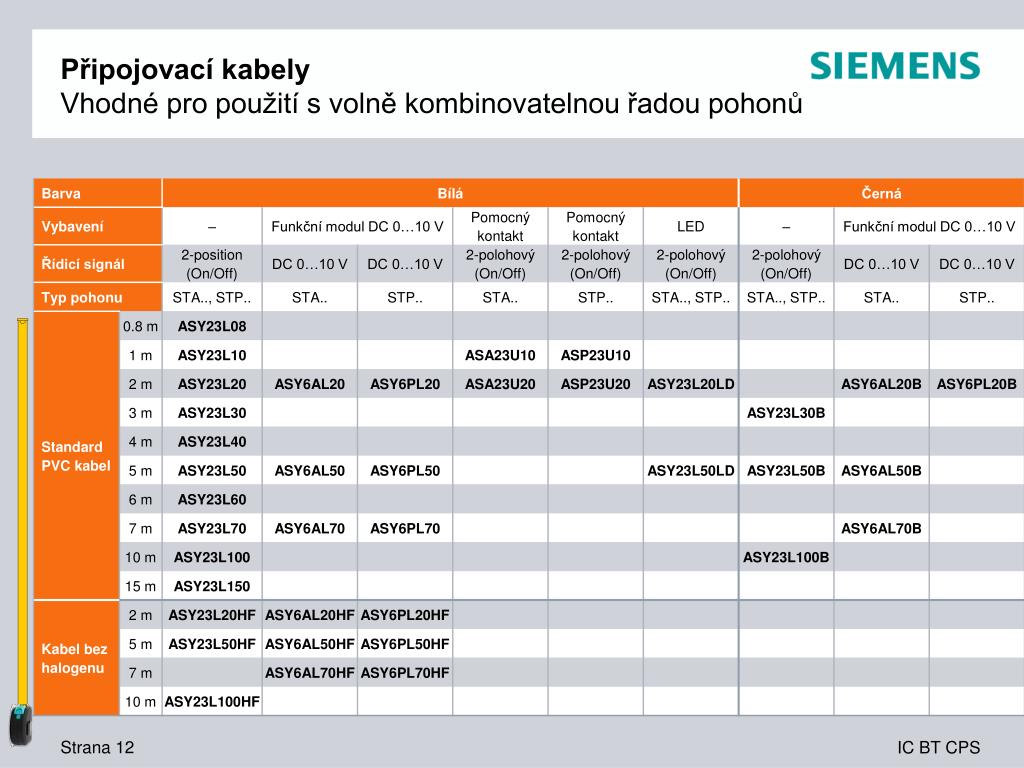

12. Připojovací kabelyVhodné pro použití s volně kombinovatelnou řadou pohonů Strana 12

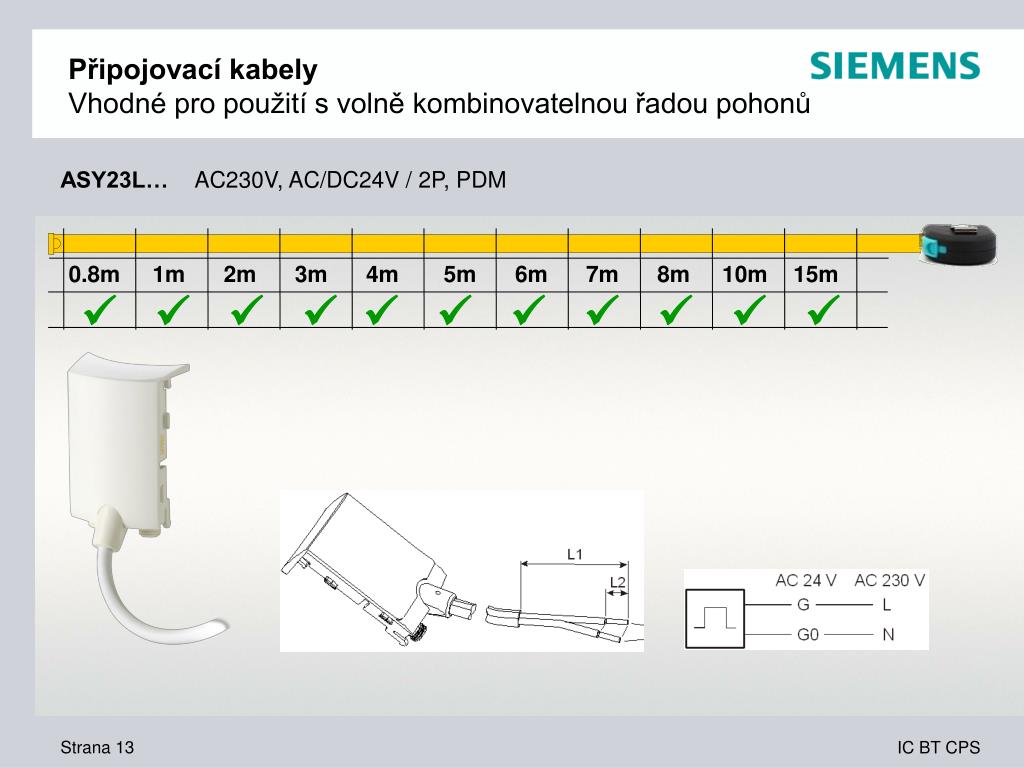

13. 0.8m 1m 2m 3m 4m 5m 6m 7m 8m 10m 15m            Připojovací kabelyVhodné pro použití s volně kombinovatelnou řadou pohonů ASY23L… AC230V, AC/DC24V / 2P, PDM Strana 13

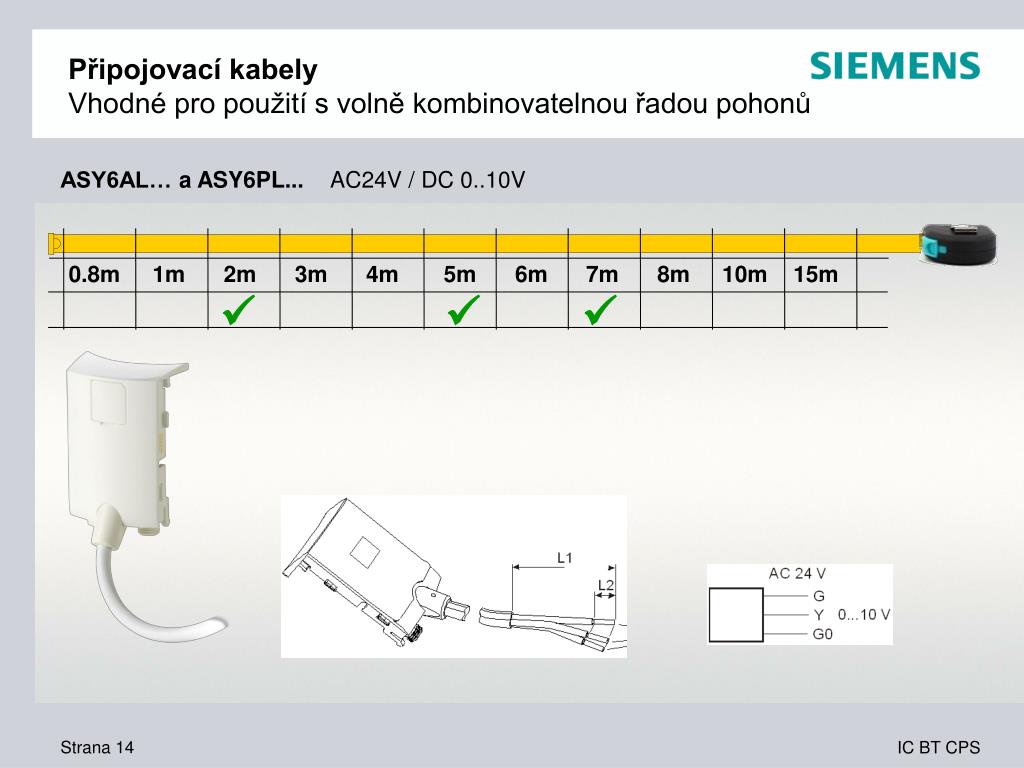

14. 0.8m 1m 2m 3m 4m 5m 6m 7m 8m 10m 15m    Připojovací kabelyVhodné pro použití s volně kombinovatelnou řadou pohonů ASY6AL… a ASY6PL... AC24V / DC 0..10V Strana 14

15. Připojovací kabely Vhodné pro použití s volně kombinovatelnou řadou pohonů ASY6AL… a ASY6PL... (Nastavení) Strana 15

16. 0.8m 1m 2m 3m 4m 5m 6m 7m 8m 10m 15m   Připojovací kabely Vhodné pro použití s volně kombinovatelnou řadou pohonů ASA23U… a ASP23U… AC230V, AC/DC24V / 2P, PDM– Pomocný kontakt Strana 16

17. 0.8m 1m 2m 3m 4m 5m 6m 7m 8m 10m 15m   Připojovací kabelyVhodné pro použití s volně kombinovatelnou řadou pohonů ASY23LD… AC/DC24V / 2P, PDM s LED Strana 17

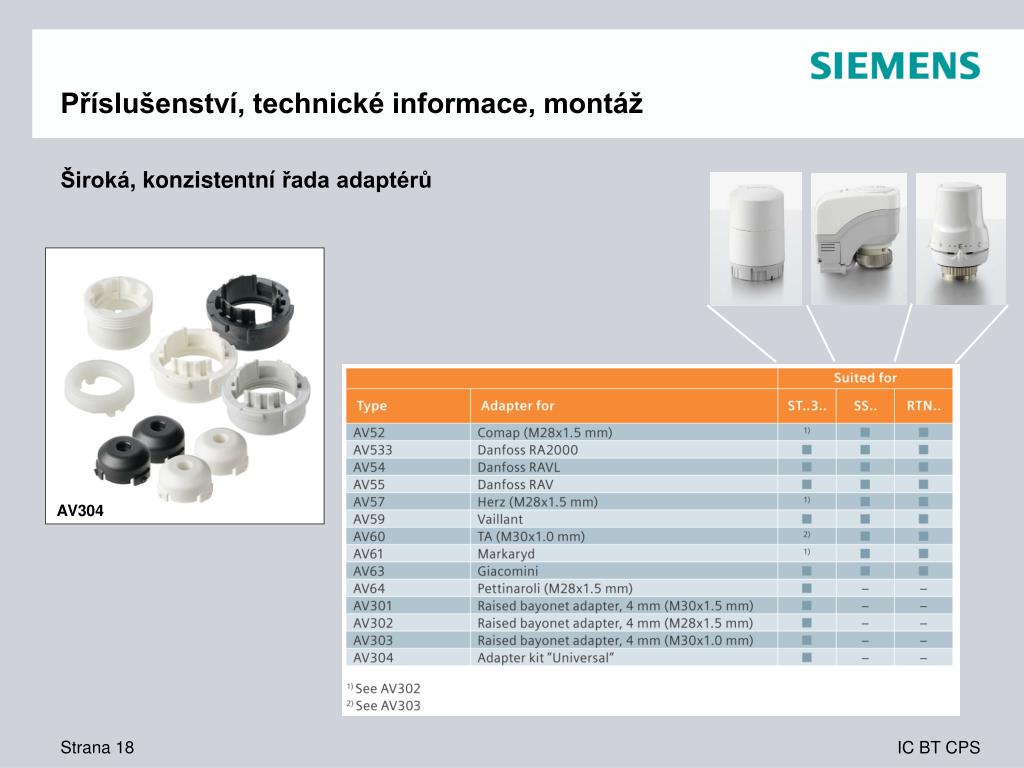

18. Příslušenství, technické informace, montáž Široká, konzistentnířada adaptérů AV304 Strana 18

19. Příslušenství, technické informace, montáž Ochrana AV431 proti nedovolené demontáži Strana 19

20. Příslušenství, technické informace, montáž Snadná montáž (užitím kluzné objímky s bajonetovým úchytem) Seite 20

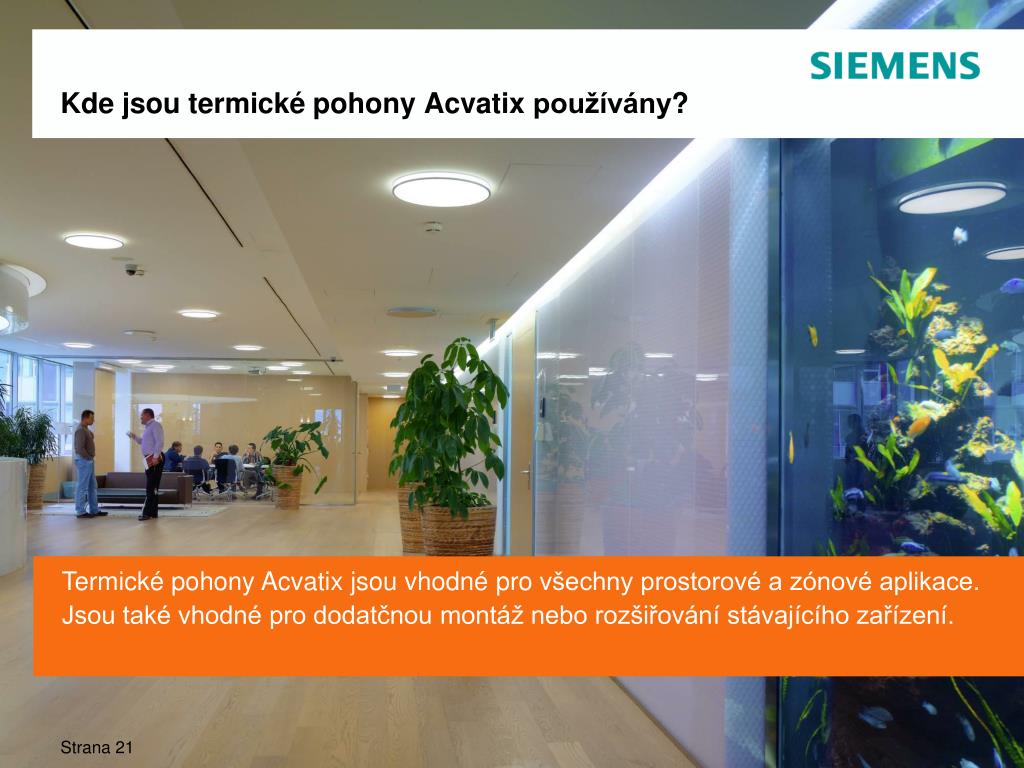

21. Kde jsou termické pohony Acvatix používány? Termické pohony Acvatix jsou vhodné provšechny prostorové a zónové aplikace. Jsou také vhodné pro dodatčnou montáž nebo rozšiřování stávajícího zařízení. Strana21

22. Termické pohony pro prostorové a zónové aplikace Dům ventilů • Spotřeba / Použití • Podlahové vytápění • Radiátory • Zónová regulace • Fan coilopvé jednotky • Chladicí stropy • Proměnlivé množství vzduchu (VAV) Strana22

23. Užitek pro zákazníka – projektanti Termické pohony • Snadné projektování a výběr produktu – díky komplexní produktové řadě založené na modulárním konceptu • Dokonalé řešení pro větší energetickou účinnost a komfort – bez ohledu na typ použitého ventilu (Siemens nebo ventil jiného výrobce) lze ventil dokonale připojit k pohonu • Splňují všechny požadavky – s pohony a kabely v bílém a černém provedení • Naprosto univerzální – díky volbě řídicího signálu správný pohon pro jakýkoli typ regulačního systému • Vysoká úroveň bezpečnosti – stupeň ochrany IP54 dokonce i v případě obrácené montáže a připojené svorkovnici Strana 23

24. Užitek pro zákazníka – projektanti • Splňuje jakékoli požadavky – např. kabely bez obsahu halogenu, ochrana proti nedovolené demontáži nebo kabely s pomocným kontaktem • Bezproblémová, přímá montáž – dvě kliknutí a pohon je dokonale připojen k ventilu – žádný jalový zdvih • Správný kabel ve správný čas – délku kabelu lze stanovit před vypracováním nabídky • Rychlá, účinná detekce stavu zařízení – indikace polohy je viditelná z odstupu • Energetická účinnost – termické pohony usnadňují přímé projektování energeticky účinných zařízení • Zpětná kompatibilita – pro ochranu Vaší investice Strána 24

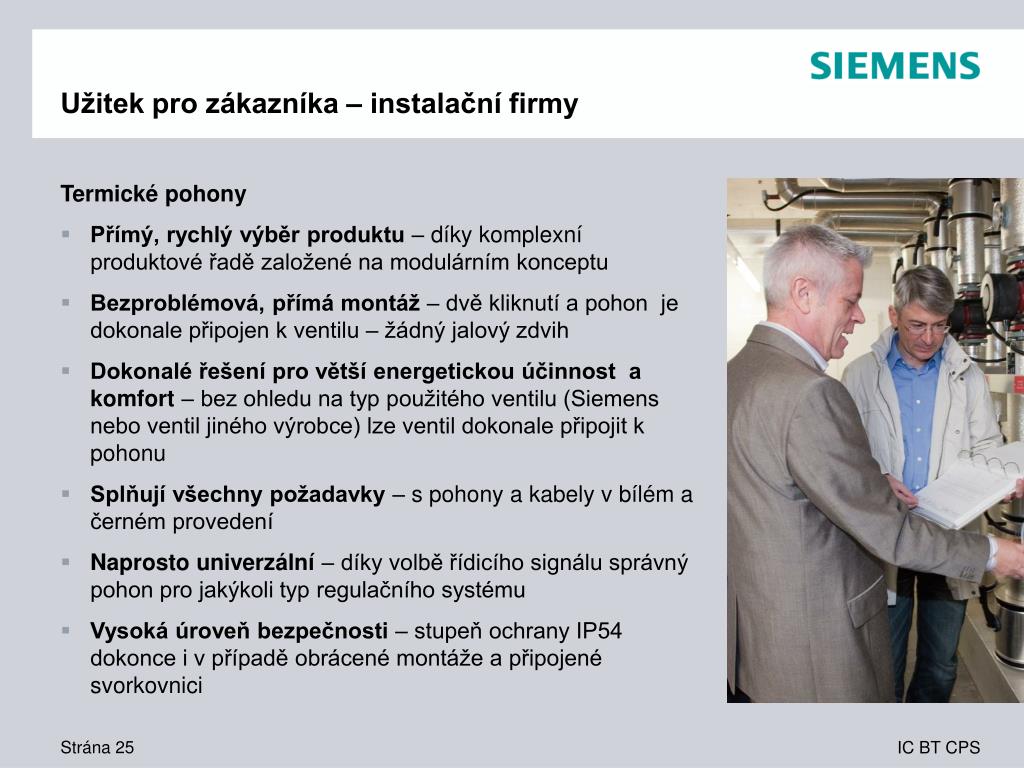

25. Užitek pro zákazníka – instalační firmy Termické pohony • Přímý, rychlý výběr produktu – díky komplexní produktové řadě založené na modulárním konceptu • Bezproblémová, přímá montáž – dvě kliknutí a pohon je dokonale připojen k ventilu – žádný jalový zdvih • Dokonalé řešení pro větší energetickou účinnost a komfort – bez ohledu na typ použitého ventilu (Siemens nebo ventil jiného výrobce) lze ventil dokonale připojit k pohonu • Splňují všechny požadavky – s pohony a kabely v bílém a černém provedení • Naprosto univerzální – díky volbě řídicího signálu správný pohon pro jakýkoli typ regulačního systému • Vysoká úroveň bezpečnosti – stupeň ochrany IP54 dokonce i v případě obrácené montáže a připojené svorkovnici Strána 25

26. Užitek pro zákazníka – instalační firmy • Splňuje jakékoli požadavky – např. kabely bez obsahu halogenu, ochrana proti nedovolené demontáži nebo kabely s pomocným kontaktem nebo multi-balení pro velké projekty • Efektivní uvedení do provozu s nejnovějším příslušenstvím jako jsou LED pro indikaci napájení • Rychlá, účinná detekce stavu zařízení – indikace polohy je viditelná z odstupu • Snadná náhrada produktů a rozšiřování zařízení – díky odpojitelným kabelům a volitelným pomocným kontaktům pro zpětnou vazbu do regulátoru • Zpětná kompatibilita – pro ochranu investice a flexibilní modernizaci zařízení • Energetická účinnost – termické pohony umožňují přímou realizaci energeticky účinných zařízení Seite 26

27. Užitek pro zákazníka – VAP Termické pohony • Snadné projektování a výběr produktu – díky komplexní produktové řadě založené na modulárním konceptu • Bezproblémová, přímá montáž – dvě kliknutí a pohon je dokonale připojen k ventilu – žádný jalový zdvih • Dokonalé řešení pro větší energetickou účinnost a komfort – bez ohledu na typ použitého ventilu (Siemens nebo ventil jiného výrobce) lze ventil dokonale připojit k pohonu • Splňují všechny požadavky – s pohony a kabely v bílém a černém provedení • Naprosto univerzální – díky volbě řídicího signálu správný pohon pro jakýkoli typ regulačního systému • Vysoká úroveň bezpečnosti – stupeň ochrany IP54 dokonce i v případě obrácené montáže a připojené svorkovnici Seite 27

28. Užitek pro zákazníka – VAP • Snadná náhrada produktů a rozšiřování zařízení – díky odpojitelným kabelům a volitelným pomocným kontaktům pro zpětnou vazbu do regulátoru • Splňuje jakékoli požadavky – např. kabely bez obsahu halogenu, ochrana proti nedovolené demontáži nebo kabely s pomocným kontaktem • Správný kabel ve správný čas – délku kabelu lze stanovit před vypracováním nabídky • Rychlá, účinná detekce stavu zařízení – indikace polohy je viditelná z odstupu • Energetická účinnost – termické pohony umožňují přímou realizaci energeticky účinných zařízení • Zpětná kompatibilita – pro ochranu investice a flexibilní modernizaci zařízení Strana 28

29. Užitek pro zákazníka – OEM Termické pohony • Flexibilní výběr produktu a příznivé ceny multibalení – objednávání pohonů v balení po 50 kusech a výběr připojovacích kabelů různých délek • Splňují všechny požadavky – s označenými pohony a kabely v bílém a černém provedení • Bezproblémová, přímá montáž – dvě kliknutí a pohon je dokonale připojen k ventilu – žádný jalový zdvih • Dokonalé řešení pro větší energetickou účinnost a komfort – bez ohledu na typ použitého ventilu (Siemens nebo ventil jiného výrobce) lze ventil dokonale připojit k pohonu Strana 29

30. Užitek pro zákazníka – OEM • Univerzální – díky volbě řídicího signálu správný pohon pro jakýkoli typ regulačního systému • Vysoká úroveň bezpečnosti – stupeň ochrany IP54 dokonce i v případě obrácené montáže a připojené svorkovnici • Splňuje jakékoli požadavky – např. kabely bez obsahu halogenu, ochrana proti nedovolené demontáži nebo kabely s pomocným kontaktem Strana 30

31. Technické údaje Seite 31

32. Přestavovací doba Přestavovací doba, otvírání / zavírání S Řídicí signálH Zdvih v %1 Pohon ST..2.. (AC 230 V)2 Pohon ST..7.. (AC 24 V)3 Teplý start: - Hodnota při 25° C (okolní teplota) - Doba přestavení závisí na napětí a okolní teplotě - Strana 32

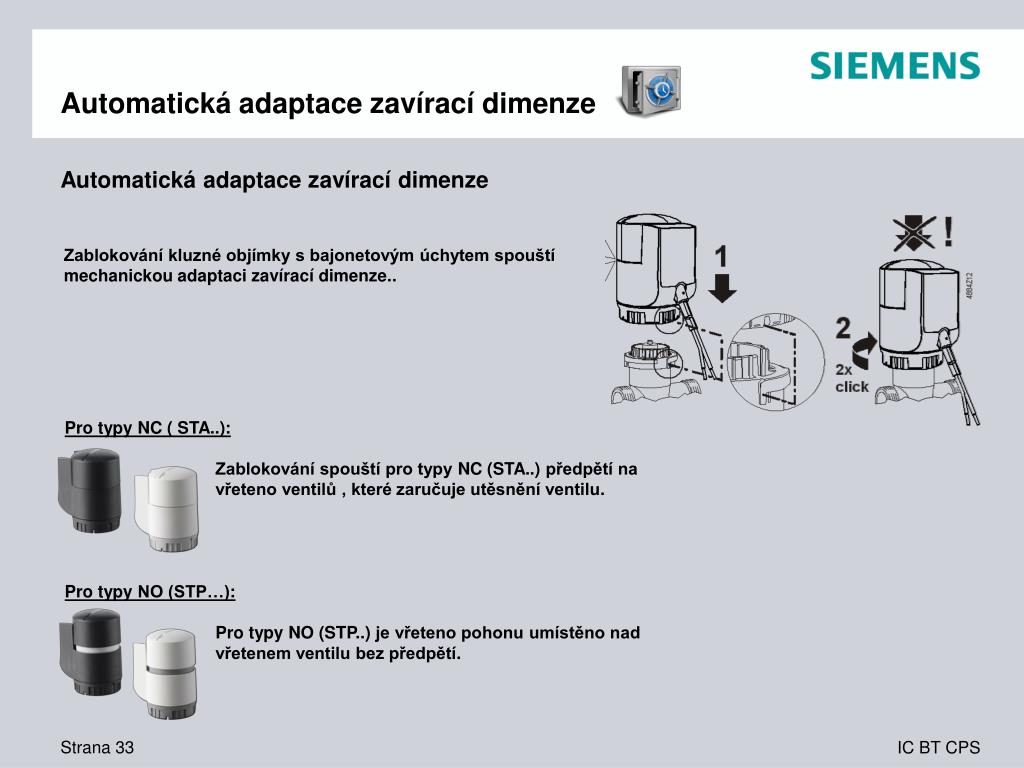

33. Automatická adaptace zavírací dimenze Automatická adaptace zavírací dimenze Zablokování kluzné objímky s bajonetovým úchytem spouští mechanickou adaptaci zavírací dimenze.. Pro typy NC ( STA..): Zablokování spouští pro typy NC (STA..) předpětí na vřeteno ventilů , které zaručuje utěsnění ventilu. Pro typy NO (STP…): Pro typy NO (STP..) je vřeteno pohonu umístěno nad vřetenem ventilu bez předpětí. Strana 33

34. Adaptace zavírací dimenze AV303 AV301 AV304 AV302 Adaptace zavírací dimenze s vyšší kluznou objímkou s bajonetovým úchytem AV303: Ventily s M30 x 1,0mm [1] AV301: Ventily s M30 x 1,5mm [1] Vyšší kluzná objímka, bajonetová úchytka se standardním závitem Siemens (M30 x 1,5mm) AV304: Sada adaptérů pro montéry [1] AV302: Ventily s M28 x 1,0mm [1] [1] K zamezení změny rozsahu zavírací dimenze musí být použita vložka A ( černá) s použitím adaptéru s vyšší kluznou objímkou s bajonetovým úchytem. Strana 34

35. Adaptace zavírací dimenze Vyšší kluzná objímka s bajonetovýn úchytem • Vyšší kluzná objímka s bajonetovým úchytem je používána v následujících případech: • pokud průměr kluzné objímky s bajonetovým úchytem pohonu (42,5 mm) zabraňuje montáži (např. rohové ventily, ventily s měřicími přípojkami) a • k adaptaci požadované velikosti závitu ventilů jiných výrobců (M28 x 1,5 nebo M30 x 1) [1] K zamezení změny rozsahu zavírací dimenze musí být použita vložka A (černá) s použitím adaptéru s vyšší kluznou objímkou s bajonetovým úchytem. Strana 35

36. Adaptace zavírací dimenze Vyšší kluzná objímka s bajonetovým úchytem • Možnosti: • K dosažení rozsahu zavírací dimenze zredukované o 5 mm musí být použit adaptér společně s vložkou B (bílá). • K dosažení rozsahu zavírací dimenze zvýšené o 5 mm musí být použit adaptér s kluznou objímkou bez vložky A nebo B. • Zvětšení zavírací dimenze je požadováno k adaptaci ventilů jiných výrobců, které nepracují v mezích standardního rozsahu zavírací dimenze. Strana 36
