Optical Measurement Equipment for Maintenance and Service Enhancement in High-Speed Rail Operations

1. 광 단국 연구회 광단국 계측기부분 보고 2001.10.19 광단국 연구회 - 박 평 화

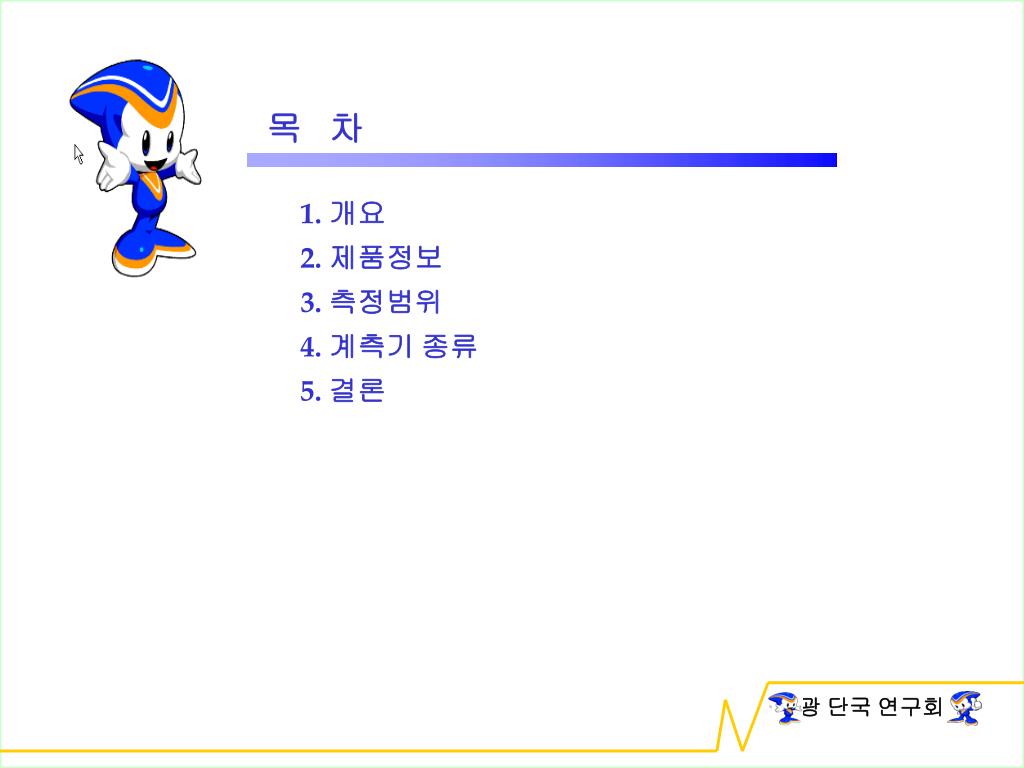

2. 광 단국 연구회 목 차 1. 개요 2. 제품정보 3. 측정범위 4. 계측기 종류 5. 결론

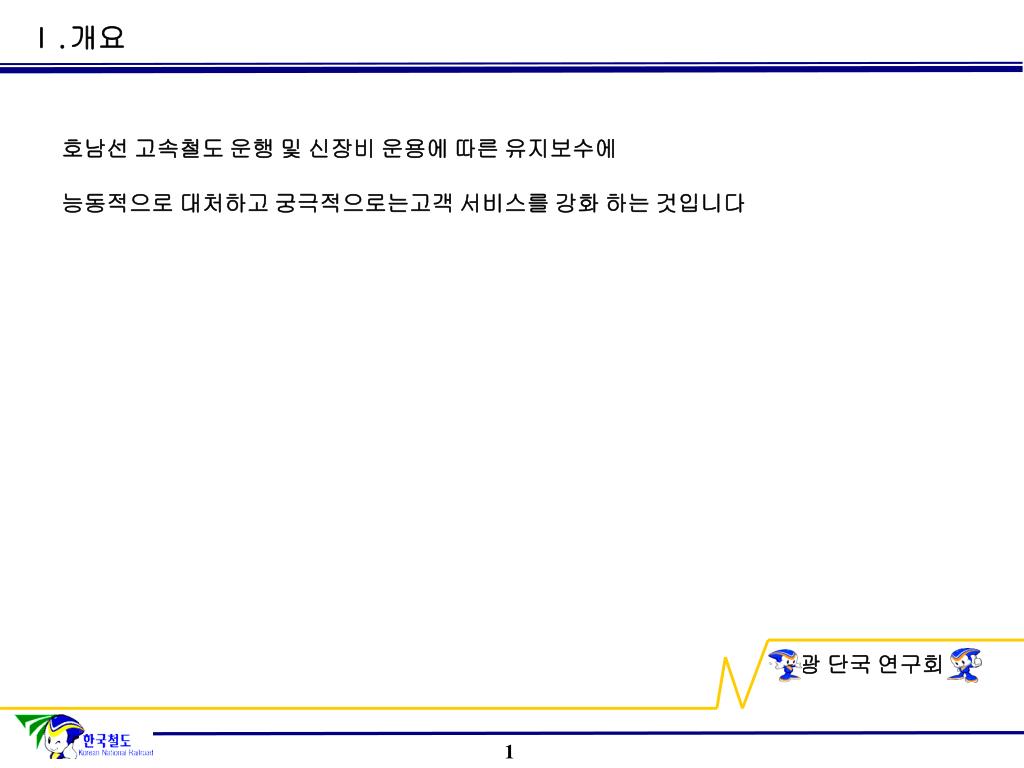

3. 광 단국 연구회 Ⅰ.개요 호남선 고속철도 운행 및 신장비 운용에 따른 유지보수에 능동적으로 대처하고 궁극적으로는고객 서비스를 강화 하는 것입니다 1

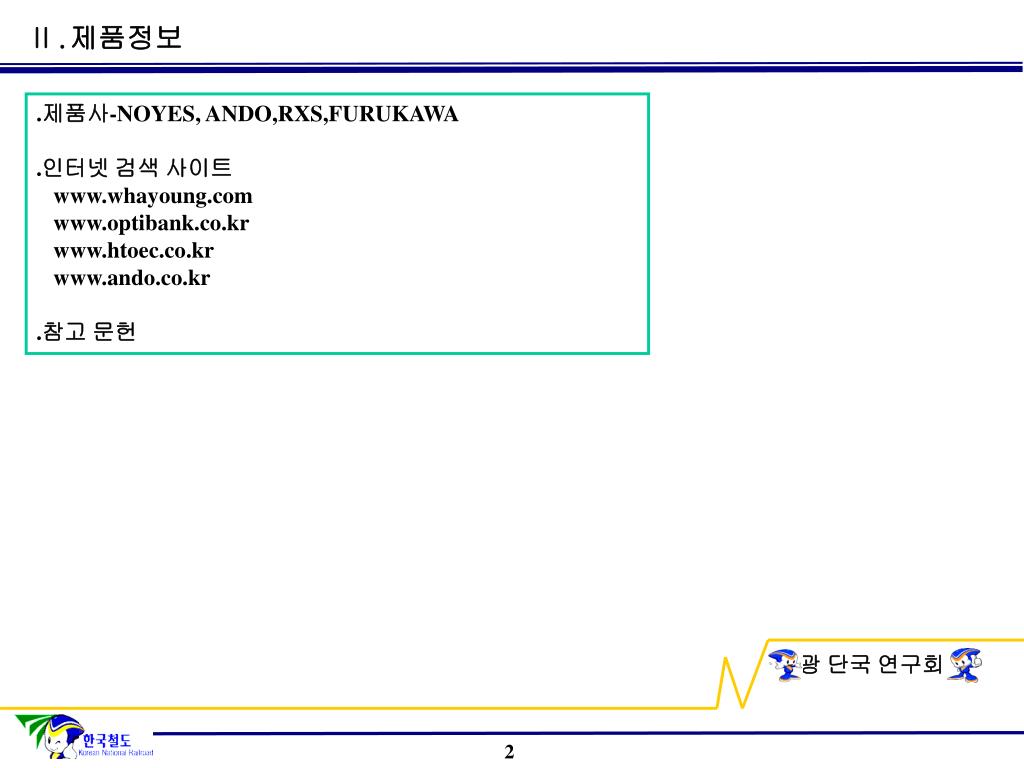

4. 광 단국 연구회 Ⅱ.제품정보 .제품사-NOYES, ANDO,RXS,FURUKAWA .인터넷 검색 사이트 www.whayoung.com www.optibank.co.kr www.htoec.co.kr www.ando.co.kr .참고 문헌 2

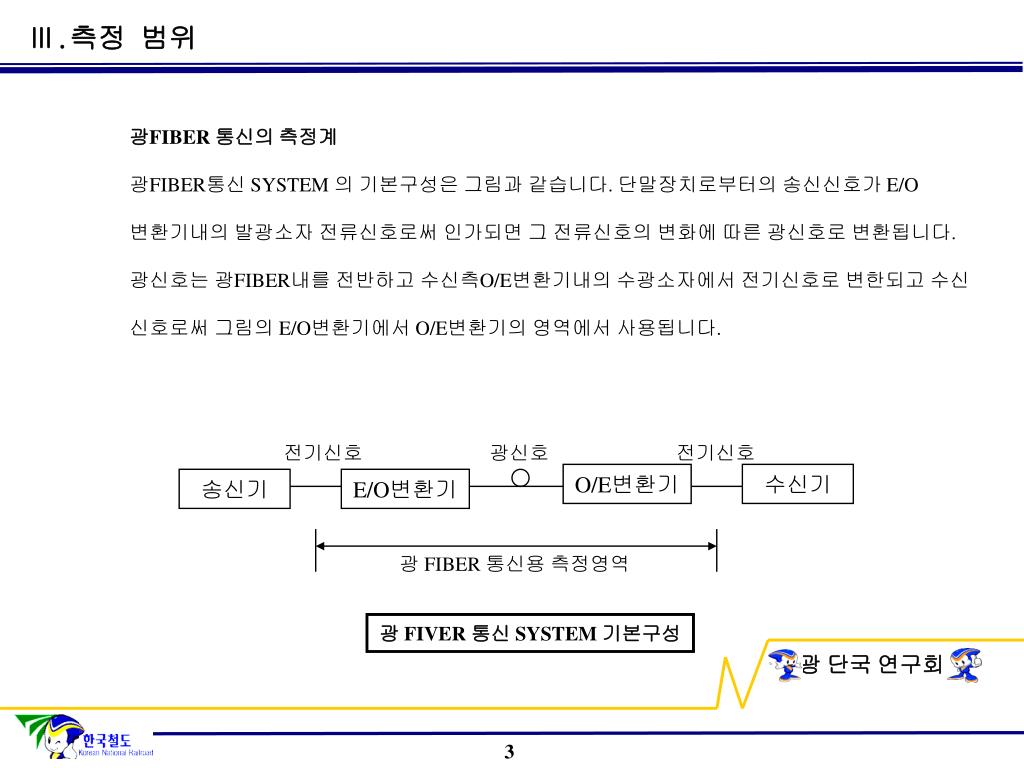

5. 광 단국 연구회 Ⅲ.측정 범위 광FIBER 통신의 측정계 광FIBER통신 SYSTEM 의 기본구성은 그림과 같습니다. 단말장치로부터의 송신신호가 E/O 변환기내의 발광소자 전류신호로써 인가되면 그 전류신호의 변화에 따른 광신호로 변환됩니다. 광신호는 광FIBER내를 전반하고 수신측O/E변환기내의 수광소자에서 전기신호로 변한되고 수신 신호로써 그림의 E/O변환기에서 O/E변환기의 영역에서 사용됩니다. 전기신호 광신호 전기신호 O/E변환기 수신기 송신기 E/O변환기 광 FIBER 통신용 측정영역 광 FIVER 통신 SYSTEM 기본구성 3

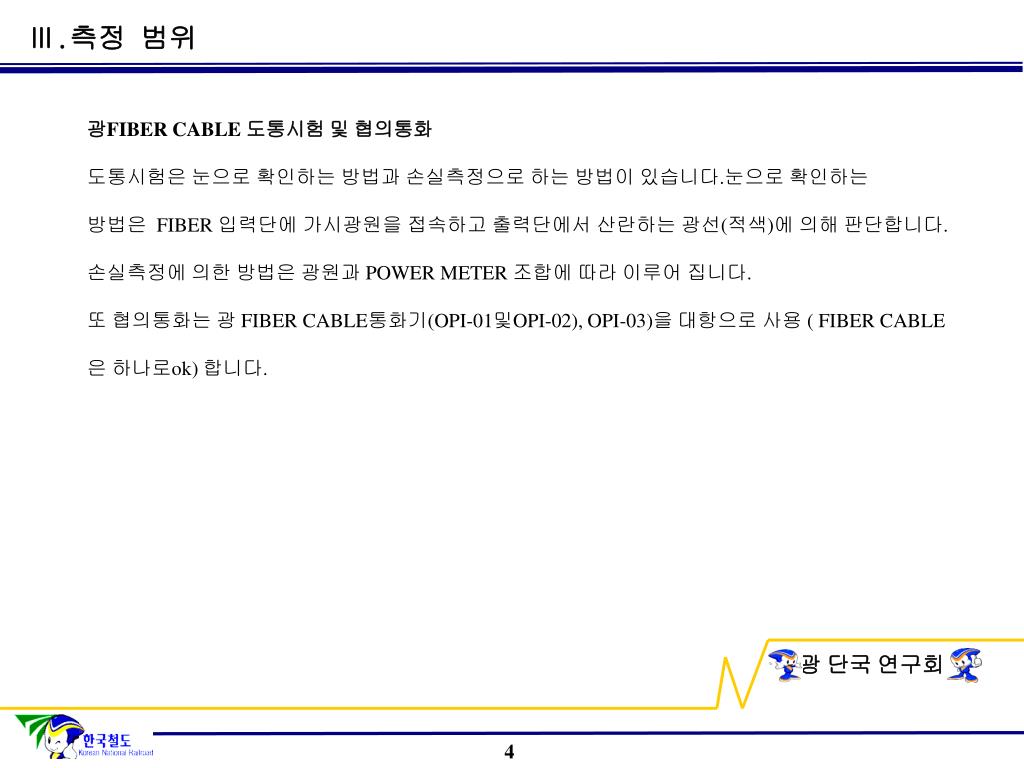

6. 광 단국 연구회 Ⅲ.측정 범위 광FIBER CABLE 도통시험 및 협의통화 도통시험은 눈으로 확인하는 방법과 손실측정으로 하는 방법이 있습니다.눈으로 확인하는 방법은 FIBER 입력단에 가시광원을 접속하고 출력단에서 산란하는 광선(적색)에 의해 판단합니다. 손실측정에 의한 방법은 광원과 POWER METER 조합에 따라 이루어 집니다. 또 협의통화는 광 FIBER CABLE통화기(OPI-01및OPI-02), OPI-03)을 대항으로 사용 ( FIBER CABLE 은 하나로ok) 합니다. 4

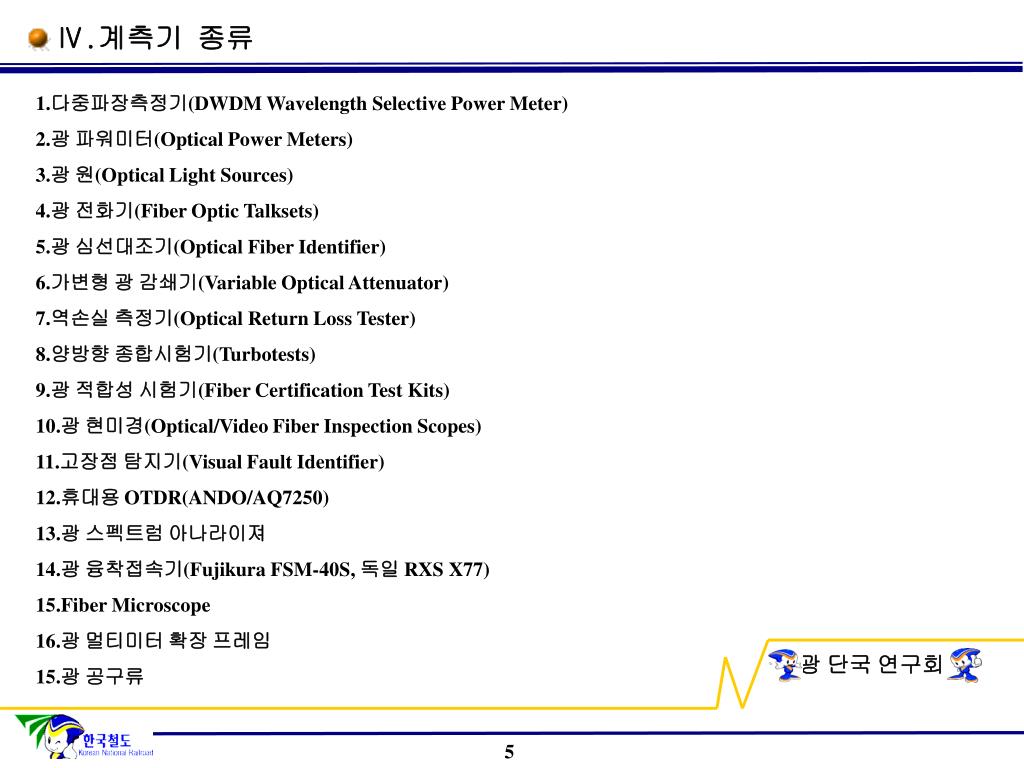

7. 광 단국 연구회 Ⅳ.계측기 종류 1.다중파장측정기(DWDM Wavelength Selective Power Meter) 2.광 파워미터(Optical Power Meters) 3.광 원(Optical Light Sources) 4.광 전화기(Fiber Optic Talksets) 5.광 심선대조기(Optical Fiber Identifier) 6.가변형 광 감쇄기(Variable Optical Attenuator) 7.역손실 측정기(Optical Return Loss Tester) 8.양방향 종합시험기(Turbotests) 9.광 적합성 시험기(Fiber Certification Test Kits) 10.광 현미경(Optical/Video Fiber Inspection Scopes) 11.고장점 탐지기(Visual Fault Identifier) 12.휴대용 OTDR(ANDO/AQ7250) 13.광 스펙트럼 아나라이져 14.광 융착접속기(Fujikura FSM-40S, 독일 RXS X77) 15.Fiber Microscope 16.광 멀티미터 확장 프레임 15.광 공구류 5

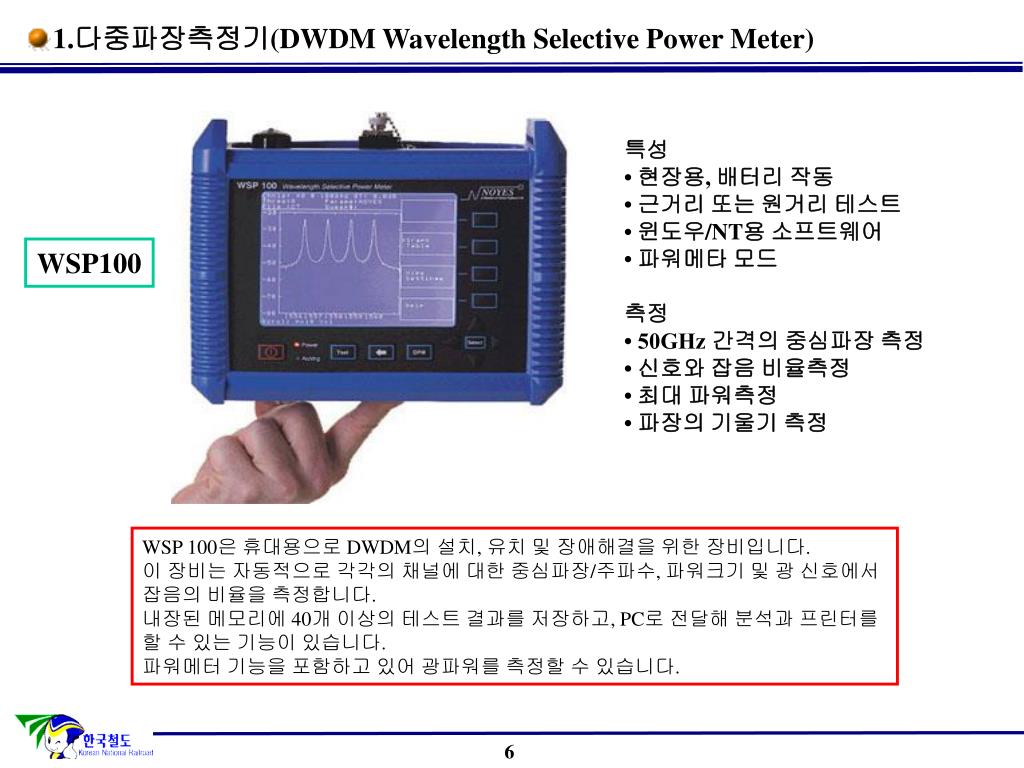

8. 1.다중파장측정기(DWDM Wavelength Selective Power Meter) 특성 • 현장용, 배터리 작동 • 근거리 또는 원거리 테스트 • 윈도우/NT용 소프트웨어 • 파워메타 모드 측정 • 50GHz 간격의 중심파장 측정 • 신호와 잡음 비율측정 • 최대 파워측정 • 파장의 기울기 측정 WSP100 WSP 100은 휴대용으로 DWDM의 설치, 유치 및 장애해결을 위한 장비입니다. 이 장비는 자동적으로 각각의 채널에 대한 중심파장/주파수, 파워크기 및 광 신호에서 잡음의 비율을 측정합니다. 내장된 메모리에 40개 이상의 테스트 결과를 저장하고, PC로 전달해 분석과 프린터를 할 수 있는 기능이 있습니다. 파워메터 기능을 포함하고 있어 광파워를 측정할 수 있습니다. 6

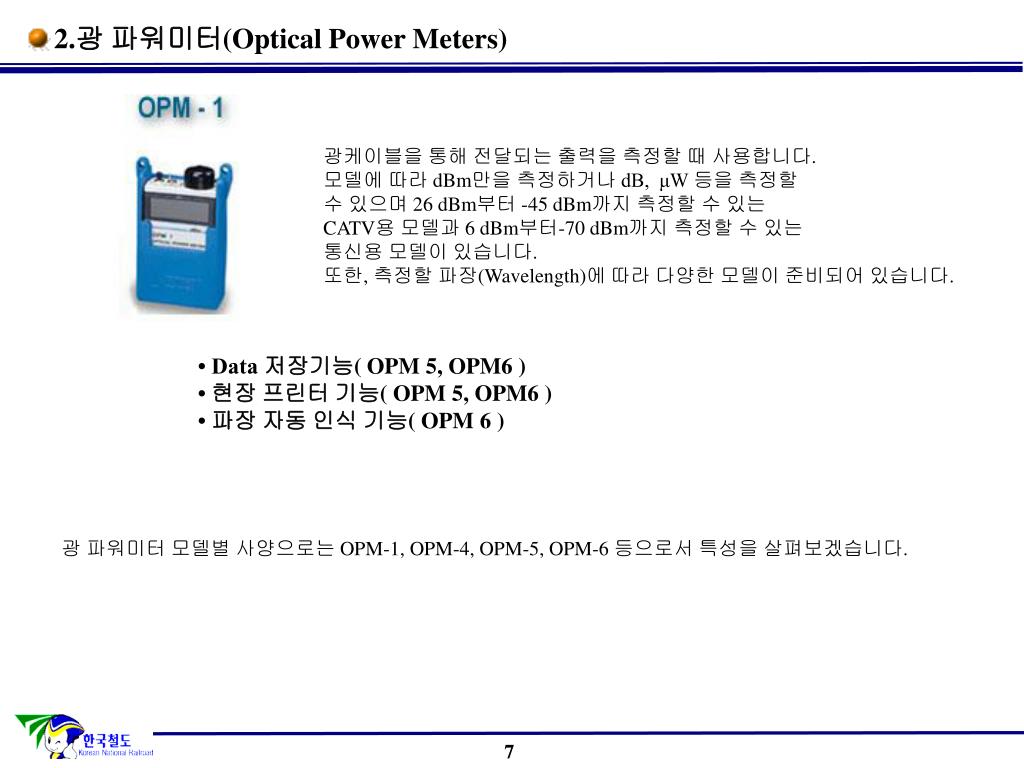

9. 2.광 파워미터(Optical Power Meters) 광케이블을 통해 전달되는 출력을 측정할 때 사용합니다. 모델에 따라 dBm만을 측정하거나 dB, μW 등을 측정할 수 있으며 26 dBm부터 -45 dBm까지 측정할 수 있는 CATV용 모델과 6 dBm부터-70 dBm까지 측정할 수 있는 통신용 모델이 있습니다. 또한, 측정할 파장(Wavelength)에 따라 다양한 모델이 준비되어 있습니다. • Data 저장기능( OPM 5, OPM6 ) • 현장 프린터 기능( OPM 5, OPM6 ) • 파장 자동 인식 기능( OPM 6 ) 광 파워미터 모델별 사양으로는 OPM-1, OPM-4, OPM-5, OPM-6 등으로서 특성을 살펴보겠습니다. 7

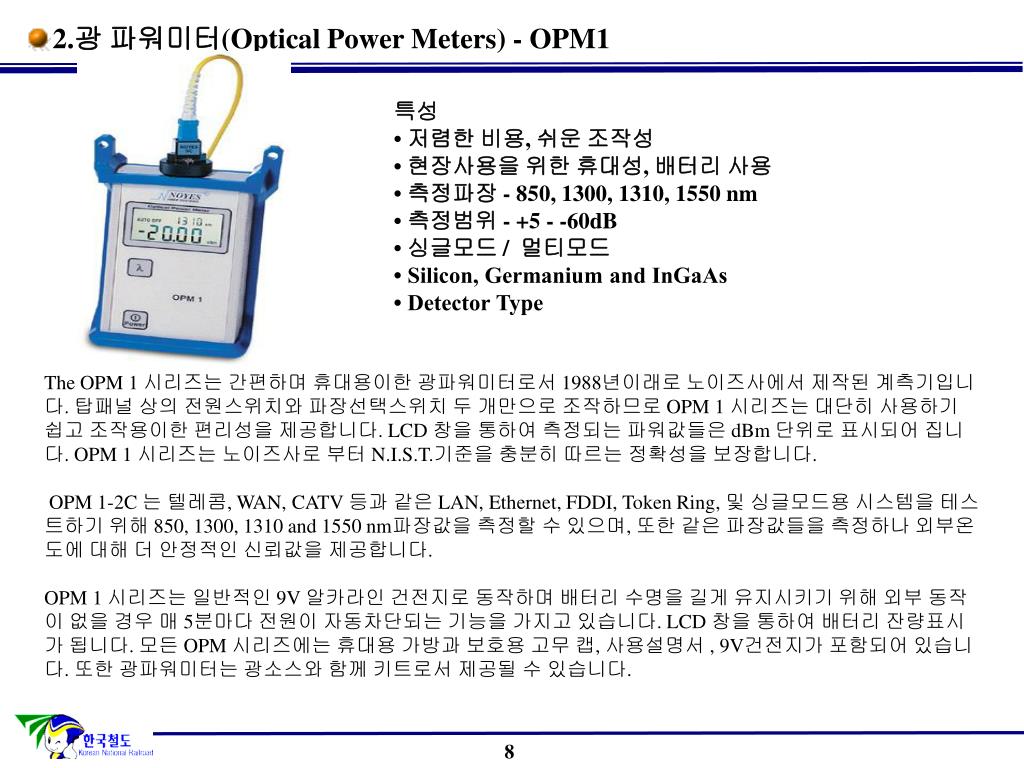

10. 2.광 파워미터(Optical Power Meters) - OPM1 특성 • 저렴한 비용, 쉬운 조작성 • 현장사용을 위한 휴대성, 배터리 사용 • 측정파장 - 850, 1300, 1310, 1550 nm • 측정범위 - +5 - -60dB • 싱글모드 / 멀티모드 • Silicon, Germanium and InGaAs • Detector Type The OPM 1 시리즈는 간편하며 휴대용이한 광파워미터로서 1988년이래로 노이즈사에서 제작된 계측기입니다. 탑패널 상의 전원스위치와 파장선택스위치 두 개만으로 조작하므로 OPM 1 시리즈는 대단히 사용하기 쉽고 조작용이한 편리성을 제공합니다. LCD 창을 통하여 측정되는 파워값들은 dBm 단위로 표시되어 집니다. OPM 1 시리즈는 노이즈사로 부터 N.I.S.T.기준을 충분히 따르는 정확성을 보장합니다. OPM 1-2C 는 텔레콤, WAN, CATV 등과 같은 LAN, Ethernet, FDDI, Token Ring, 및 싱글모드용 시스템을 테스트하기 위해 850, 1300, 1310 and 1550 nm파장값을 측정할 수 있으며, 또한 같은 파장값들을 측정하나 외부온도에 대해 더 안정적인 신뢰값을 제공합니다. OPM 1 시리즈는 일반적인 9V 알카라인 건전지로 동작하며 배터리 수명을 길게 유지시키기 위해 외부 동작이 없을 경우 매 5분마다 전원이 자동차단되는 기능을 가지고 있습니다. LCD 창을 통하여 배터리 잔량표시가 됩니다. 모든 OPM 시리즈에는 휴대용 가방과 보호용 고무 캡, 사용설명서 , 9V건전지가 포함되어 있습니다. 또한 광파워미터는 광소스와 함께 키트로서 제공될 수 있습니다. 8

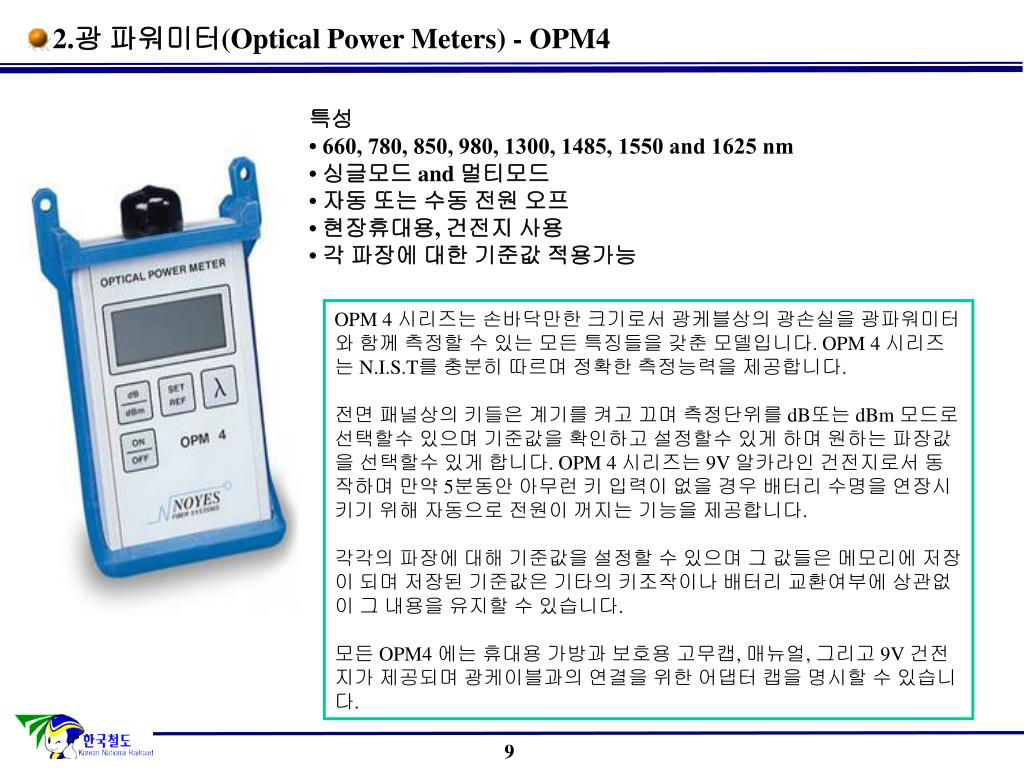

11. 2.광 파워미터(Optical Power Meters) - OPM4 특성 • 660, 780, 850, 980, 1300, 1485, 1550 and 1625 nm • 싱글모드 and 멀티모드 • 자동 또는 수동 전원 오프 • 현장휴대용, 건전지 사용 • 각 파장에 대한 기준값 적용가능 OPM 4 시리즈는 손바닥만한 크기로서 광케블상의 광손실을 광파워미터와 함께 측정할 수 있는 모든 특징들을 갖춘 모델입니다. OPM 4 시리즈는 N.I.S.T를 충분히 따르며 정확한 측정능력을 제공합니다. 전면 패널상의 키들은 계기를 켜고 끄며 측정단위를 dB또는 dBm 모드로 선택할수 있으며 기준값을 확인하고 설정할수 있게 하며 원하는 파장값을 선택할수 있게 합니다. OPM 4 시리즈는 9V 알카라인 건전지로서 동작하며 만약 5분동안 아무런 키 입력이 없을 경우 배터리 수명을 연장시키기 위해 자동으로 전원이 꺼지는 기능을 제공합니다. 각각의 파장에 대해 기준값을 설정할 수 있으며 그 값들은 메모리에 저장이 되며 저장된 기준값은 기타의 키조작이나 배터리 교환여부에 상관없이 그 내용을 유지할 수 있습니다. 모든 OPM4 에는 휴대용 가방과 보호용 고무캡, 매뉴얼, 그리고 9V 건전지가 제공되며 광케이블과의 연결을 위한 어댑터 캡을 명시할 수 있습니다. 9

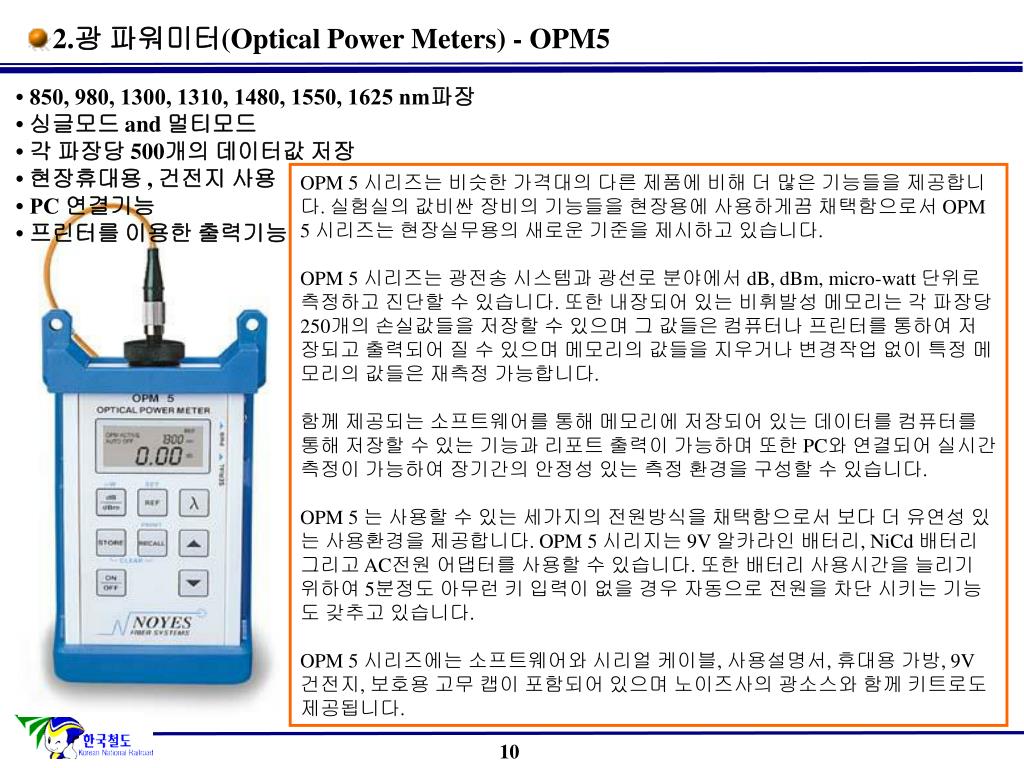

12. 2.광 파워미터(Optical Power Meters) - OPM5 • 850, 980, 1300, 1310, 1480, 1550, 1625 nm파장 • 싱글모드 and 멀티모드 • 각 파장당 500개의 데이터값 저장 • 현장휴대용 , 건전지 사용 • PC 연결기능 • 프린터를 이용한 출력기능 OPM 5 시리즈는 비슷한 가격대의 다른 제품에 비해 더 많은 기능들을 제공합니다. 실험실의 값비싼 장비의 기능들을 현장용에 사용하게끔 채택함으로서 OPM 5 시리즈는 현장실무용의 새로운 기준을 제시하고 있습니다. OPM 5 시리즈는 광전송 시스템과 광선로 분야에서 dB, dBm, micro-watt 단위로 측정하고 진단할 수 있습니다. 또한 내장되어 있는 비휘발성 메모리는 각 파장당 250개의 손실값들을 저장할 수 있으며 그 값들은 컴퓨터나 프린터를 통하여 저장되고 출력되어 질 수 있으며 메모리의 값들을 지우거나 변경작업 없이 특정 메모리의 값들은 재측정 가능합니다. 함께 제공되는 소프트웨어를 통해 메모리에 저장되어 있는 데이터를 컴퓨터를 통해 저장할 수 있는 기능과 리포트 출력이 가능하며 또한 PC와 연결되어 실시간 측정이 가능하여 장기간의 안정성 있는 측정 환경을 구성할 수 있습니다. OPM 5 는 사용할 수 있는 세가지의 전원방식을 채택함으로서 보다 더 유연성 있는 사용환경을 제공합니다. OPM 5 시리지는 9V 알카라인 배터리, NiCd 배터리 그리고 AC전원 어댑터를 사용할 수 있습니다. 또한 배터리 사용시간을 늘리기 위하여 5분정도 아무런 키 입력이 없을 경우 자동으로 전원을 차단 시키는 기능도 갖추고 있습니다. OPM 5 시리즈에는 소프트웨어와 시리얼 케이블, 사용설명서, 휴대용 가방, 9V 건전지, 보호용 고무 캡이 포함되어 있으며 노이즈사의 광소스와 함께 키트로도 제공됩니다. 10

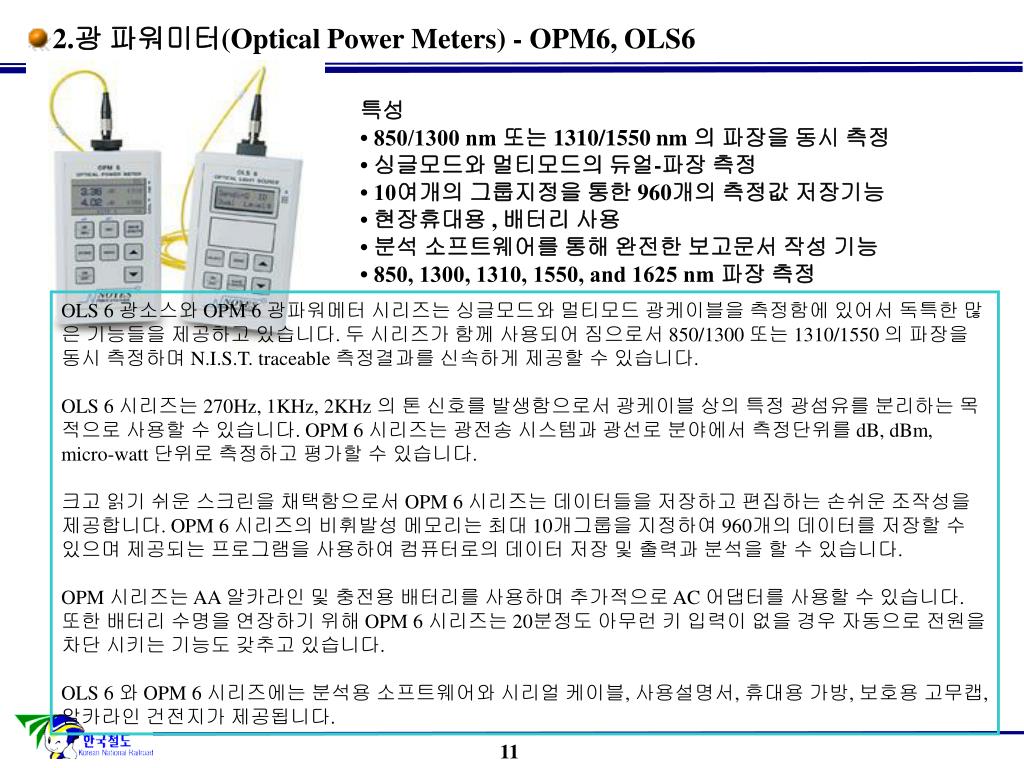

13. 2.광 파워미터(Optical Power Meters) - OPM6, OLS6 특성 • 850/1300 nm 또는 1310/1550 nm 의 파장을 동시 측정 • 싱글모드와 멀티모드의 듀얼-파장 측정 • 10여개의 그룹지정을 통한 960개의 측정값 저장기능 • 현장휴대용 , 배터리 사용 • 분석 소프트웨어를 통해 완전한 보고문서 작성 기능 • 850, 1300, 1310, 1550, and 1625 nm 파장 측정 OLS 6 광소스와 OPM 6 광파워메터 시리즈는 싱글모드와 멀티모드 광케이블을 측정함에 있어서 독특한 많은 기능들을 제공하고 있습니다. 두 시리즈가 함께 사용되어 짐으로서 850/1300 또는 1310/1550 의 파장을 동시 측정하며 N.I.S.T. traceable 측정결과를 신속하게 제공할 수 있습니다. OLS 6 시리즈는 270Hz, 1KHz, 2KHz 의 톤 신호를 발생함으로서 광케이블 상의 특정 광섬유를 분리하는 목적으로 사용할 수 있습니다. OPM 6 시리즈는 광전송 시스템과 광선로 분야에서 측정단위를 dB, dBm, micro-watt 단위로 측정하고 평가할 수 있습니다. 크고 읽기 쉬운 스크린을 채택함으로서 OPM 6 시리즈는 데이터들을 저장하고 편집하는 손쉬운 조작성을 제공합니다. OPM 6 시리즈의 비휘발성 메모리는 최대 10개그룹을 지정하여 960개의 데이터를 저장할 수 있으며 제공되는 프로그램을 사용하여 컴퓨터로의 데이터 저장 및 출력과 분석을 할 수 있습니다. OPM 시리즈는 AA 알카라인 및 충전용 배터리를 사용하며 추가적으로 AC 어댑터를 사용할 수 있습니다. 또한 배터리 수명을 연장하기 위해 OPM 6 시리즈는 20분정도 아무런 키 입력이 없을 경우 자동으로 전원을 차단 시키는 기능도 갖추고 있습니다. OLS 6 와 OPM 6 시리즈에는 분석용 소프트웨어와 시리얼 케이블, 사용설명서, 휴대용 가방, 보호용 고무캡, 알카라인 건전지가 제공됩니다. 11

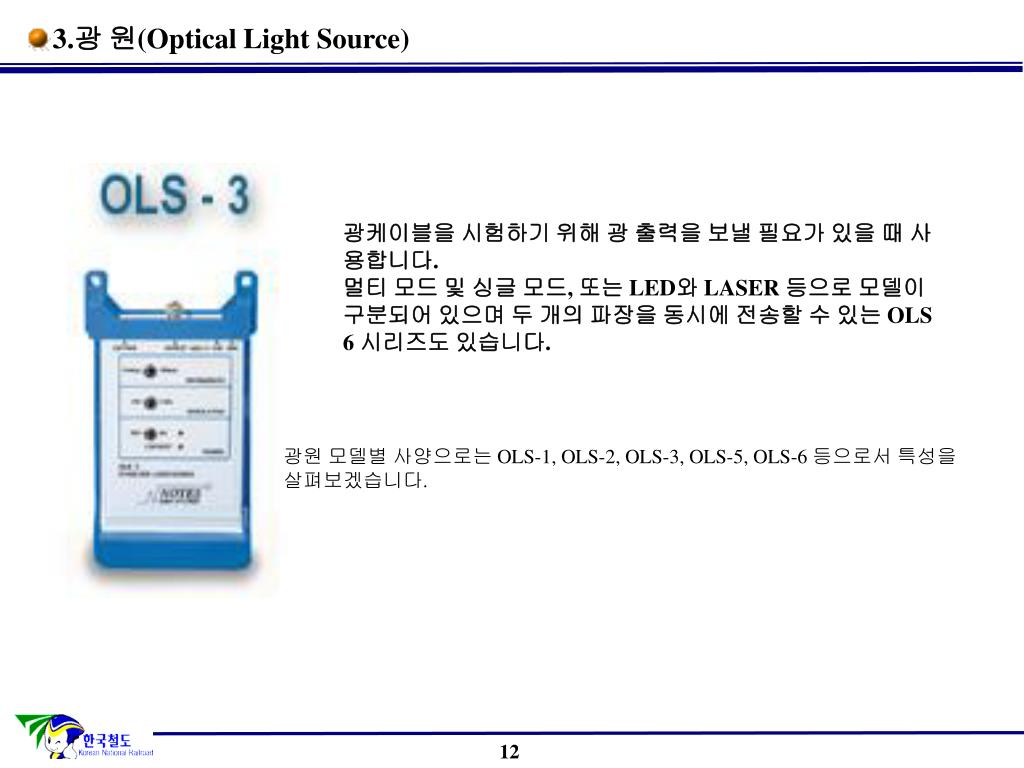

14. 3.광 원(Optical Light Source) 광케이블을 시험하기 위해 광 출력을 보낼 필요가 있을 때 사용합니다. 멀티 모드 및 싱글 모드, 또는 LED와 LASER 등으로 모델이 구분되어 있으며 두 개의 파장을 동시에 전송할 수 있는 OLS 6 시리즈도 있습니다. 광원 모델별 사양으로는 OLS-1, OLS-2, OLS-3, OLS-5, OLS-6 등으로서 특성을 살펴보겠습니다. 12

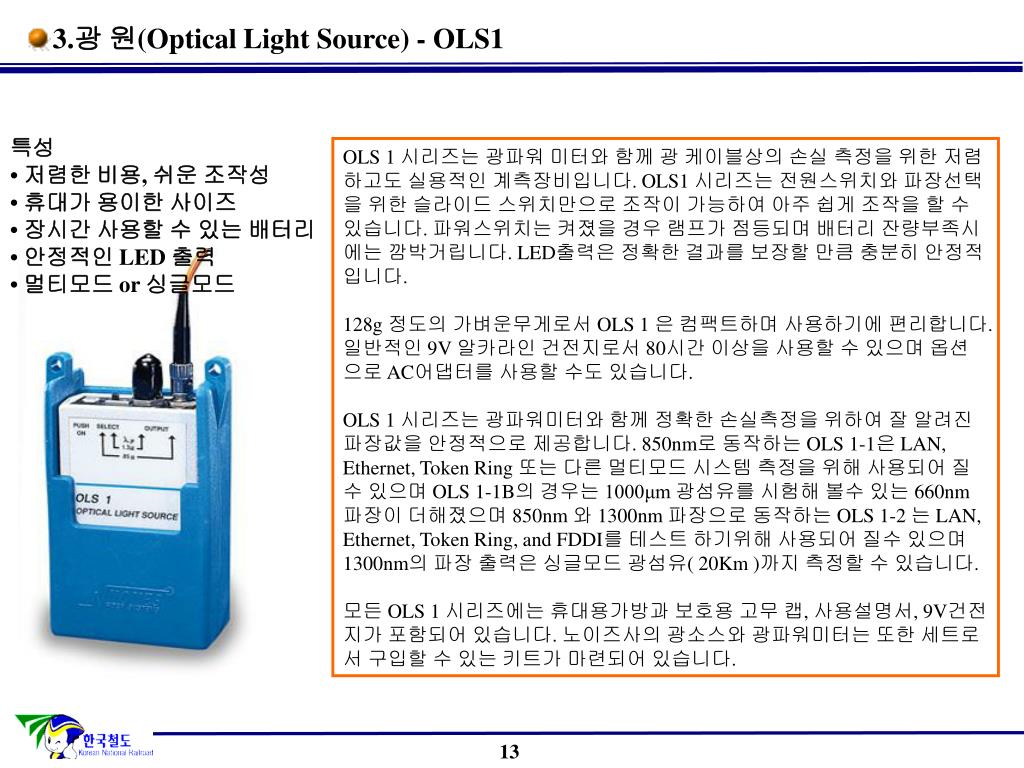

15. 3.광 원(Optical Light Source) - OLS1 특성 • 저렴한 비용, 쉬운 조작성 • 휴대가 용이한 사이즈 • 장시간 사용할 수 있는 배터리 • 안정적인 LED 출력 • 멀티모드 or 싱글모드 OLS 1 시리즈는 광파워 미터와 함께 광 케이블상의 손실 측정을 위한 저렴하고도 실용적인 계측장비입니다. OLS1 시리즈는 전원스위치와 파장선택을 위한 슬라이드 스위치만으로 조작이 가능하여 아주 쉽게 조작을 할 수 있습니다. 파워스위치는 켜졌을 경우 램프가 점등되며 배터리 잔량부족시에는 깜박거립니다. LED출력은 정확한 결과를 보장할 만큼 충분히 안정적입니다. 128g 정도의 가벼운무게로서 OLS 1 은 컴팩트하며 사용하기에 편리합니다. 일반적인 9V 알카라인 건전지로서 80시간 이상을 사용할 수 있으며 옵션으로 AC어댑터를 사용할 수도 있습니다. OLS 1 시리즈는 광파워미터와 함께 정확한 손실측정을 위하여 잘 알려진 파장값을 안정적으로 제공합니다. 850nm로 동작하는 OLS 1-1은 LAN, Ethernet, Token Ring 또는 다른 멀티모드 시스템 측정을 위해 사용되어 질수 있으며 OLS 1-1B의 경우는 1000μm 광섬유를 시험해 볼수 있는 660nm 파장이 더해졌으며 850nm 와 1300nm 파장으로 동작하는 OLS 1-2 는 LAN, Ethernet, Token Ring, and FDDI를 테스트 하기위해 사용되어 질수 있으며 1300nm의 파장 출력은 싱글모드 광섬유( 20Km )까지 측정할 수 있습니다. 모든 OLS 1 시리즈에는 휴대용가방과 보호용 고무 캡, 사용설명서, 9V건전지가 포함되어 있습니다. 노이즈사의 광소스와 광파워미터는 또한 세트로서 구입할 수 있는 키트가 마련되어 있습니다. 13

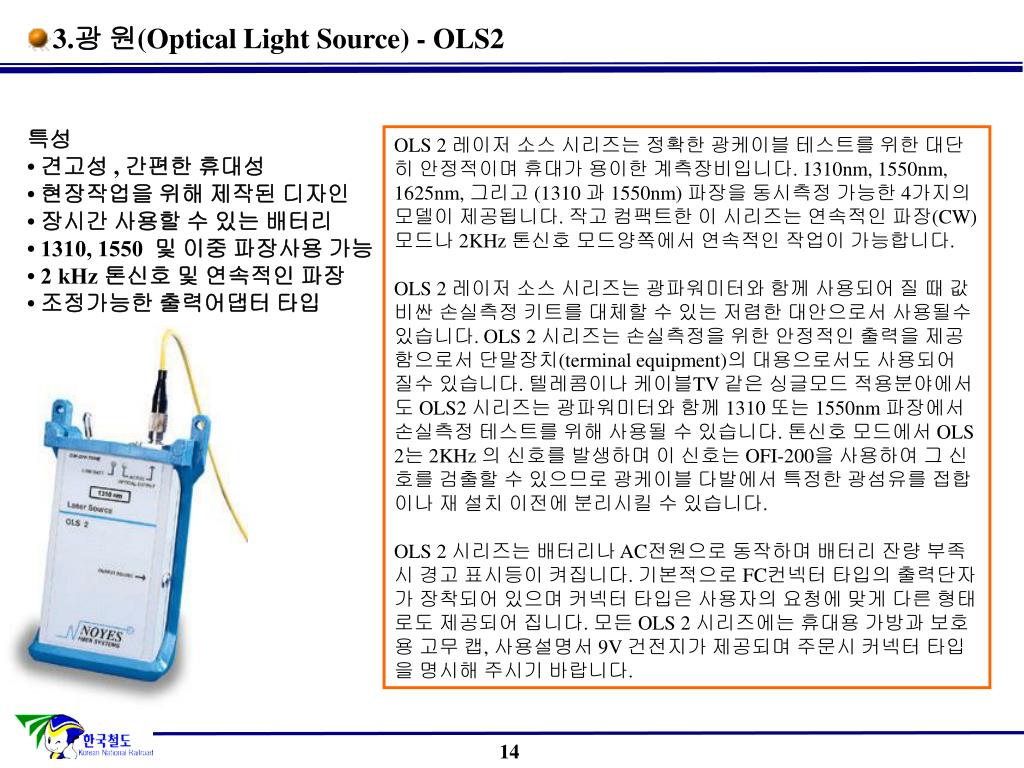

16. 3.광 원(Optical Light Source) - OLS2 특성 • 견고성 , 간편한 휴대성 • 현장작업을 위해 제작된 디자인 • 장시간 사용할 수 있는 배터리 • 1310, 1550 및 이중 파장사용 가능 • 2 kHz 톤신호 및 연속적인 파장 • 조정가능한 출력어댑터 타입 OLS 2 레이저 소스 시리즈는 정확한 광케이블 테스트를 위한 대단히 안정적이며 휴대가 용이한 계측장비입니다. 1310nm, 1550nm, 1625nm, 그리고 (1310 과 1550nm) 파장을 동시측정 가능한 4가지의 모델이 제공됩니다. 작고 컴팩트한 이 시리즈는 연속적인 파장(CW)모드나 2KHz 톤신호 모드양쪽에서 연속적인 작업이 가능합니다. OLS 2 레이저 소스 시리즈는 광파워미터와 함께 사용되어 질 때 값비싼 손실측정 키트를 대체할 수 있는 저렴한 대안으로서 사용될수 있습니다. OLS 2 시리즈는 손실측정을 위한 안정적인 출력을 제공함으로서 단말장치(terminal equipment)의 대용으로서도 사용되어 질수 있습니다. 텔레콤이나 케이블TV 같은 싱글모드 적용분야에서도 OLS2 시리즈는 광파워미터와 함께 1310 또는 1550nm 파장에서 손실측정 테스트를 위해 사용될 수 있습니다. 톤신호 모드에서 OLS 2는 2KHz 의 신호를 발생하며 이 신호는 OFI-200을 사용하여 그 신호를 검출할 수 있으므로 광케이블 다발에서 특정한 광섬유를 접합이나 재 설치 이전에 분리시킬 수 있습니다. OLS 2 시리즈는 배터리나 AC전원으로 동작하며 배터리 잔량 부족시 경고 표시등이 켜집니다. 기본적으로 FC컨넥터 타입의 출력단자가 장착되어 있으며 커넥터 타입은 사용자의 요청에 맞게 다른 형태로도 제공되어 집니다. 모든 OLS 2 시리즈에는 휴대용 가방과 보호용 고무 캡, 사용설명서 9V 건전지가 제공되며 주문시 커넥터 타입을 명시해 주시기 바랍니다. 14

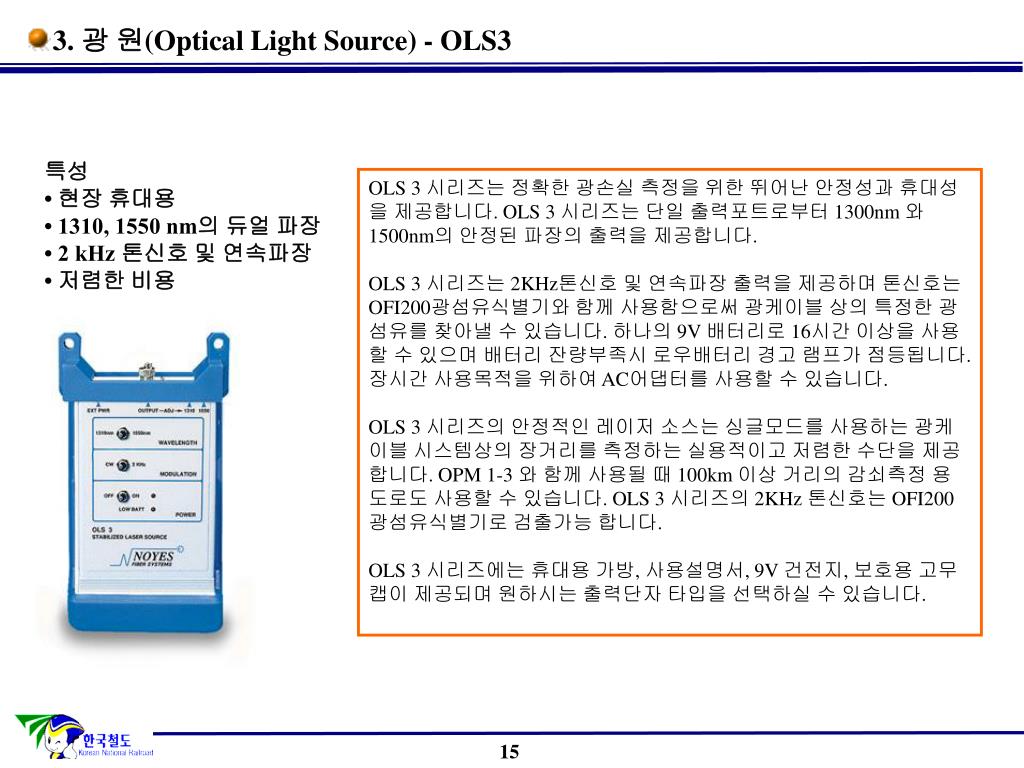

17. 3. 광 원(Optical Light Source) - OLS3 특성 • 현장 휴대용 • 1310, 1550 nm의 듀얼 파장 • 2 kHz 톤신호 및 연속파장 • 저렴한 비용 OLS 3 시리즈는 정확한 광손실 측정을 위한 뛰어난 안정성과 휴대성을 제공합니다. OLS 3 시리즈는 단일 출력포트로부터 1300nm 와 1500nm의 안정된 파장의 출력을 제공합니다. OLS 3 시리즈는 2KHz톤신호 및 연속파장 출력을 제공하며 톤신호는 OFI200광섬유식별기와 함께 사용함으로써 광케이블 상의 특정한 광섬유를 찾아낼 수 있습니다. 하나의 9V 배터리로 16시간 이상을 사용할 수 있으며 배터리 잔량부족시 로우배터리 경고 램프가 점등됩니다. 장시간 사용목적을 위하여 AC어댑터를 사용할 수 있습니다. OLS 3 시리즈의 안정적인 레이저 소스는 싱글모드를 사용하는 광케이블 시스템상의 장거리를 측정하는 실용적이고 저렴한 수단을 제공합니다. OPM 1-3 와 함께 사용될 때 100km 이상 거리의 감쇠측정 용도로도 사용할 수 있습니다. OLS 3 시리즈의 2KHz 톤신호는 OFI200광섬유식별기로 검출가능 합니다. OLS 3 시리즈에는 휴대용 가방, 사용설명서, 9V 건전지, 보호용 고무캡이 제공되며 원하시는 출력단자 타입을 선택하실 수 있습니다. 15

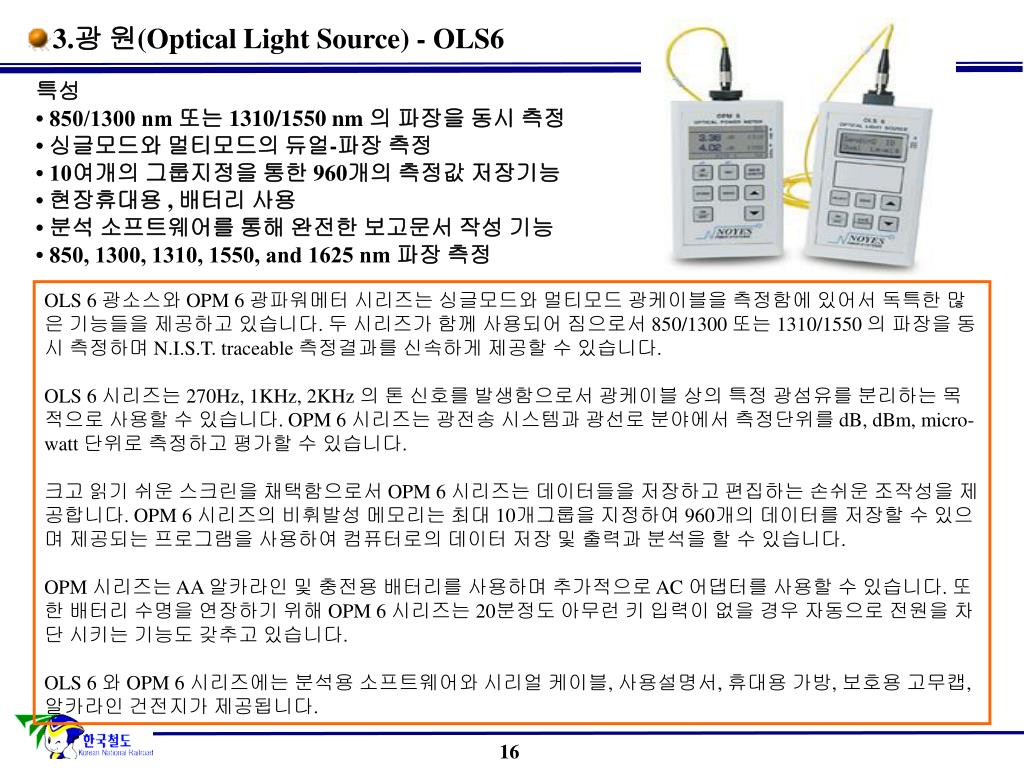

18. 3.광 원(Optical Light Source) - OLS6 특성 • 850/1300 nm 또는 1310/1550 nm 의 파장을 동시 측정 • 싱글모드와 멀티모드의 듀얼-파장 측정 • 10여개의 그룹지정을 통한 960개의 측정값 저장기능 • 현장휴대용 , 배터리 사용 • 분석 소프트웨어를 통해 완전한 보고문서 작성 기능 • 850, 1300, 1310, 1550, and 1625 nm 파장 측정 OLS 6 광소스와 OPM 6 광파워메터 시리즈는 싱글모드와 멀티모드 광케이블을 측정함에 있어서 독특한 많은 기능들을 제공하고 있습니다. 두 시리즈가 함께 사용되어 짐으로서 850/1300 또는 1310/1550 의 파장을 동시 측정하며 N.I.S.T. traceable 측정결과를 신속하게 제공할 수 있습니다. OLS 6 시리즈는 270Hz, 1KHz, 2KHz 의 톤 신호를 발생함으로서 광케이블 상의 특정 광섬유를 분리하는 목적으로 사용할 수 있습니다. OPM 6 시리즈는 광전송 시스템과 광선로 분야에서 측정단위를 dB, dBm, micro-watt 단위로 측정하고 평가할 수 있습니다. 크고 읽기 쉬운 스크린을 채택함으로서 OPM 6 시리즈는 데이터들을 저장하고 편집하는 손쉬운 조작성을 제공합니다. OPM 6 시리즈의 비휘발성 메모리는 최대 10개그룹을 지정하여 960개의 데이터를 저장할 수 있으며 제공되는 프로그램을 사용하여 컴퓨터로의 데이터 저장 및 출력과 분석을 할 수 있습니다. OPM 시리즈는 AA 알카라인 및 충전용 배터리를 사용하며 추가적으로 AC 어댑터를 사용할 수 있습니다. 또한 배터리 수명을 연장하기 위해 OPM 6 시리즈는 20분정도 아무런 키 입력이 없을 경우 자동으로 전원을 차단 시키는 기능도 갖추고 있습니다. OLS 6 와 OPM 6 시리즈에는 분석용 소프트웨어와 시리얼 케이블, 사용설명서, 휴대용 가방, 보호용 고무캡, 알카라인 건전지가 제공됩니다. 16

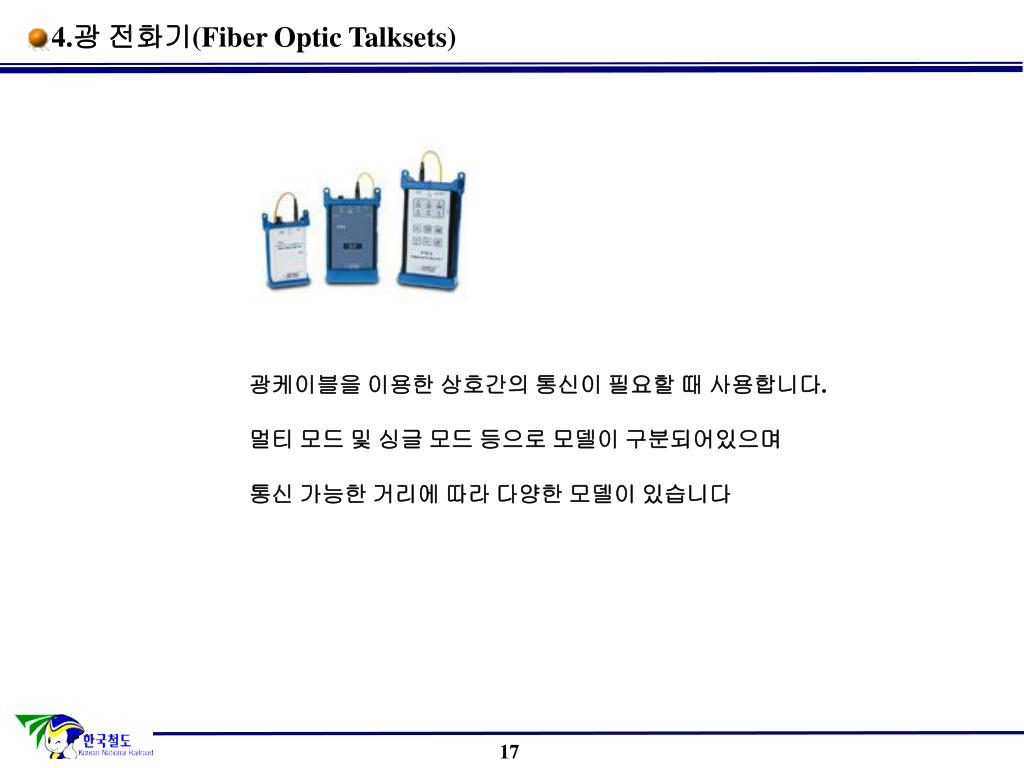

19. 4.광 전화기(Fiber Optic Talksets) 광케이블을 이용한 상호간의 통신이 필요할 때 사용합니다. 멀티 모드 및 싱글 모드 등으로 모델이 구분되어있으며 통신 가능한 거리에 따라 다양한 모델이 있습니다 17

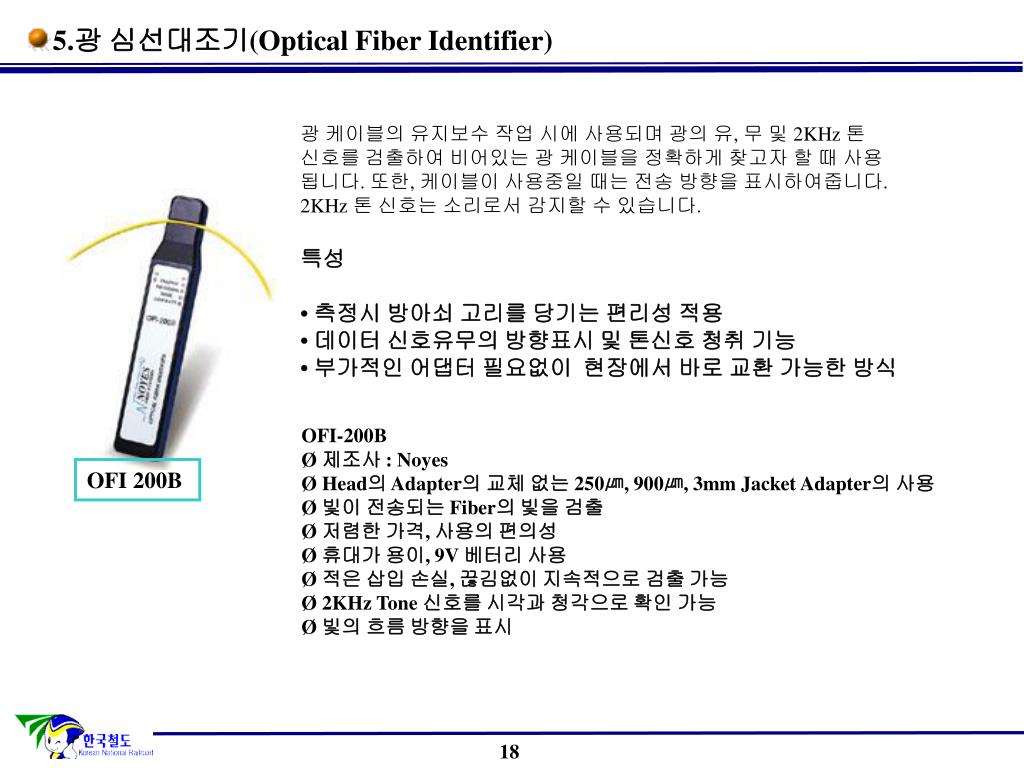

20. 5.광 심선대조기(Optical Fiber Identifier) 광 케이블의 유지보수 작업 시에 사용되며 광의 유, 무 및 2KHz 톤 신호를 검출하여 비어있는 광 케이블을 정확하게 찾고자 할 때 사용 됩니다. 또한, 케이블이 사용중일 때는 전송 방향을 표시하여줍니다. 2KHz 톤 신호는 소리로서 감지할 수 있습니다. 특성 • 측정시 방아쇠 고리를 당기는 편리성 적용 • 데이터 신호유무의 방향표시 및 톤신호 청취 기능 • 부가적인 어댑터 필요없이 현장에서 바로 교환 가능한 방식 OFI-200B Ø 제조사 : Noyes Ø Head의 Adapter의 교체 없는 250㎛, 900㎛, 3mm Jacket Adapter의 사용 Ø 빛이 전송되는 Fiber의 빛을 검출 Ø 저렴한 가격, 사용의 편의성 Ø 휴대가 용이, 9V 베터리 사용 Ø 적은 삽입 손실, 끊김없이 지속적으로 검출 가능 Ø 2KHz Tone 신호를 시각과 청각으로 확인 가능 Ø 빛의 흐름 방향을 표시 OFI 200B 18

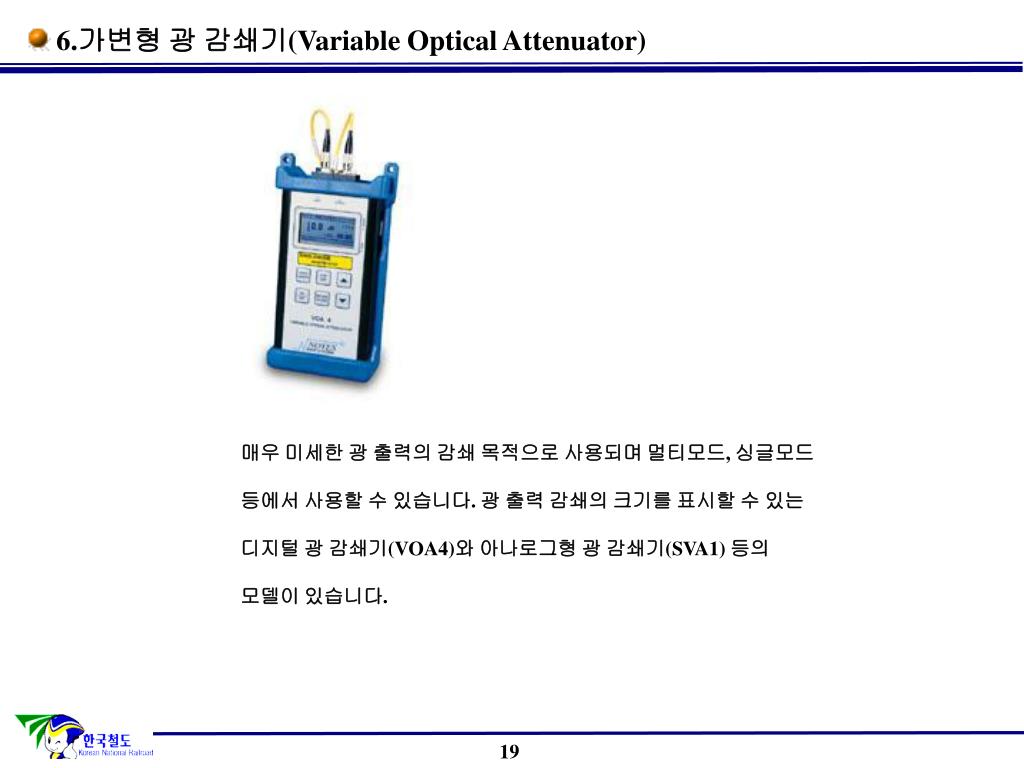

21. 6.가변형 광 감쇄기(Variable Optical Attenuator) 매우 미세한 광 출력의 감쇄 목적으로 사용되며 멀티모드, 싱글모드 등에서 사용할 수 있습니다. 광 출력 감쇄의 크기를 표시할 수 있는 디지털 광 감쇄기(VOA4)와 아나로그형 광 감쇄기(SVA1) 등의 모델이 있습니다. 19

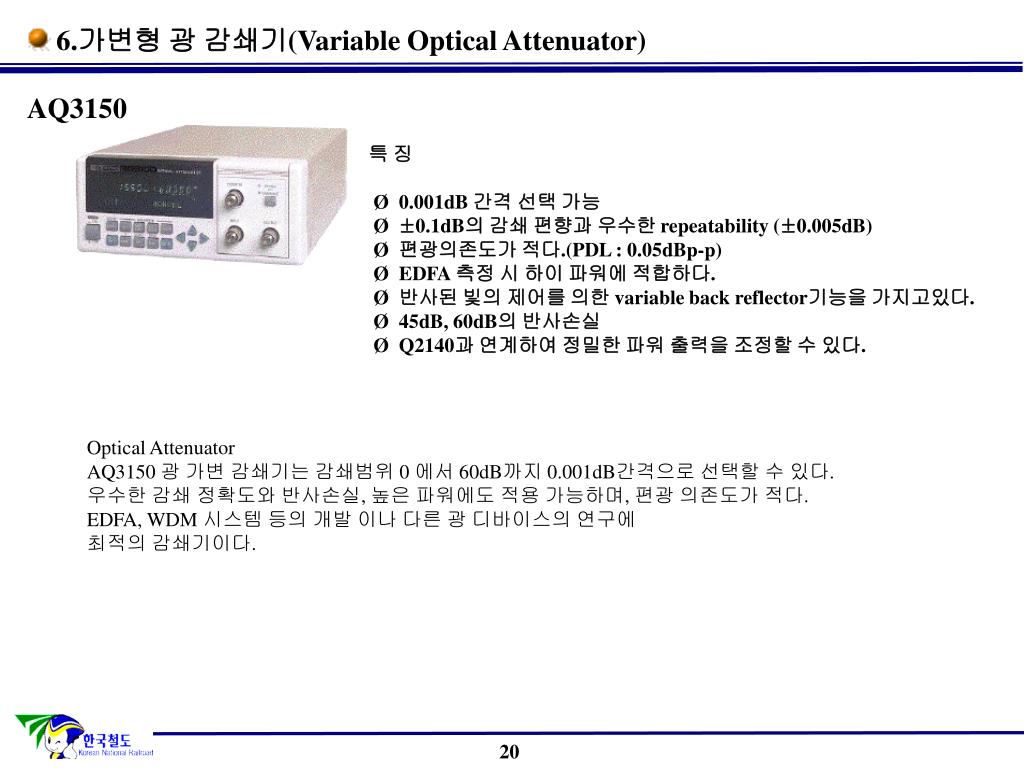

22. 6.가변형 광 감쇄기(Variable Optical Attenuator) AQ3150 특 징 Ø 0.001dB 간격 선택 가능 Ø ±0.1dB의 감쇄 편향과 우수한 repeatability (±0.005dB) Ø 편광의존도가 적다.(PDL : 0.05dBp-p) Ø EDFA 측정 시 하이 파워에 적합하다. Ø 반사된 빛의 제어를 의한 variable back reflector기능을 가지고있다. Ø 45dB, 60dB의 반사손실 Ø Q2140과 연계하여 정밀한 파워 출력을 조정할 수 있다. Optical Attenuator AQ3150 광 가변 감쇄기는 감쇄범위 0 에서 60dB까지 0.001dB간격으로 선택할 수 있다. 우수한 감쇄 정확도와 반사손실, 높은 파워에도 적용 가능하며, 편광 의존도가 적다. EDFA, WDM 시스템 등의 개발 이나 다른 광 디바이스의 연구에 최적의 감쇄기이다. 20

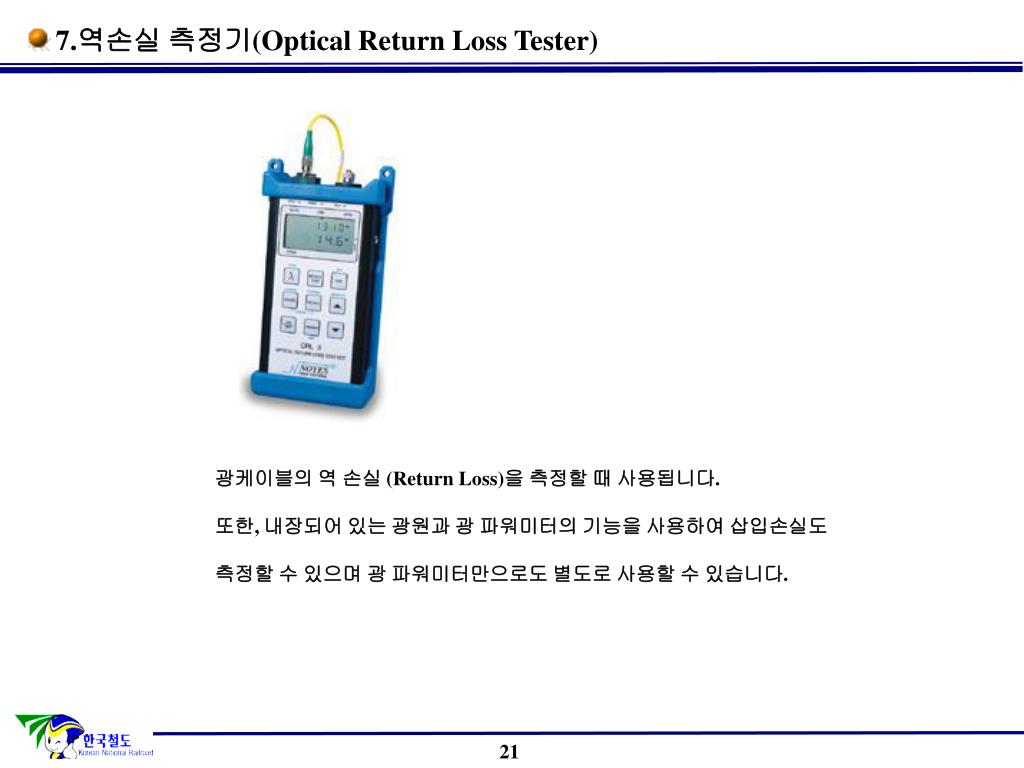

23. 7.역손실 측정기(Optical Return Loss Tester) 광케이블의 역 손실 (Return Loss)을 측정할 때 사용됩니다. 또한, 내장되어 있는 광원과 광 파워미터의 기능을 사용하여 삽입손실도 측정할 수 있으며 광 파워미터만으로도 별도로 사용할 수 있습니다. 21

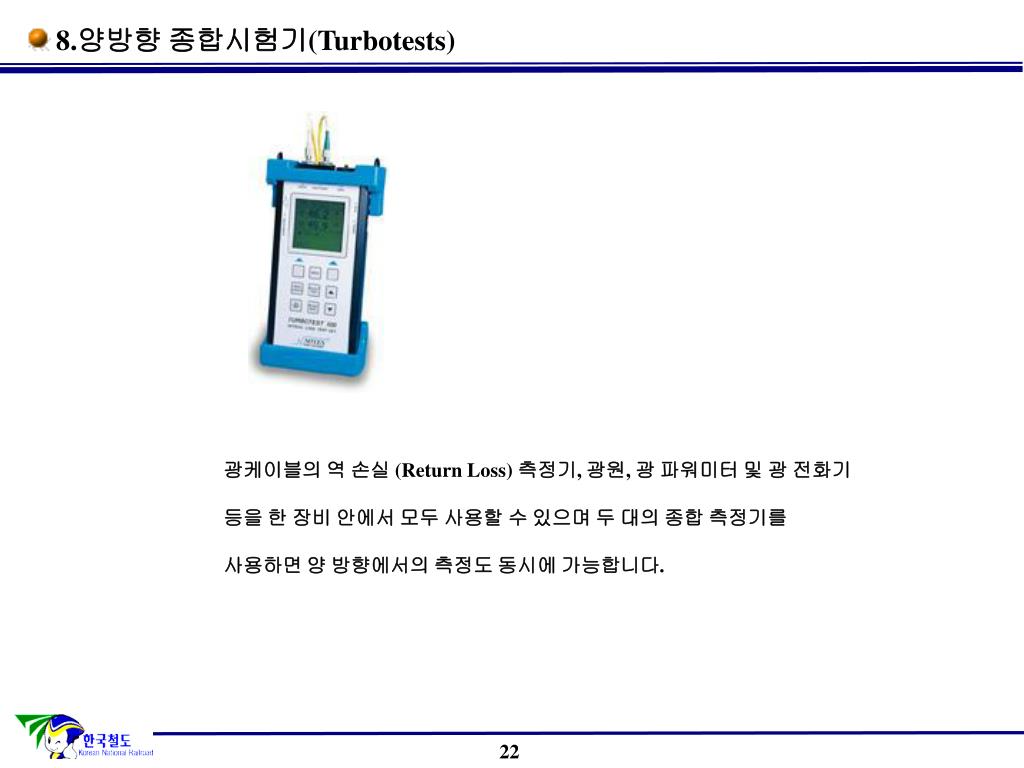

24. 8.양방향 종합시험기(Turbotests) 광케이블의 역 손실 (Return Loss) 측정기, 광원, 광 파워미터 및 광 전화기 등을 한 장비 안에서 모두 사용할 수 있으며 두 대의 종합 측정기를 사용하면 양 방향에서의 측정도 동시에 가능합니다. 22

25. 9.광 적합성 시험기(Fiber Certification Test Kits) 광 케이블의 설치 작업 시에 전체 작업이 바르게 되었는지 시험할 때 사용되며 측정 결과는 설정된 기준에 의거하여 합/불합격으로 표시하며 측정된 결과는 1,000개까지 저장할 수 있으며 멀티와 싱글 모드용 모델이 있습니다. 또한, 전체 케이블의 길이도 측정할 수 있습니다 23

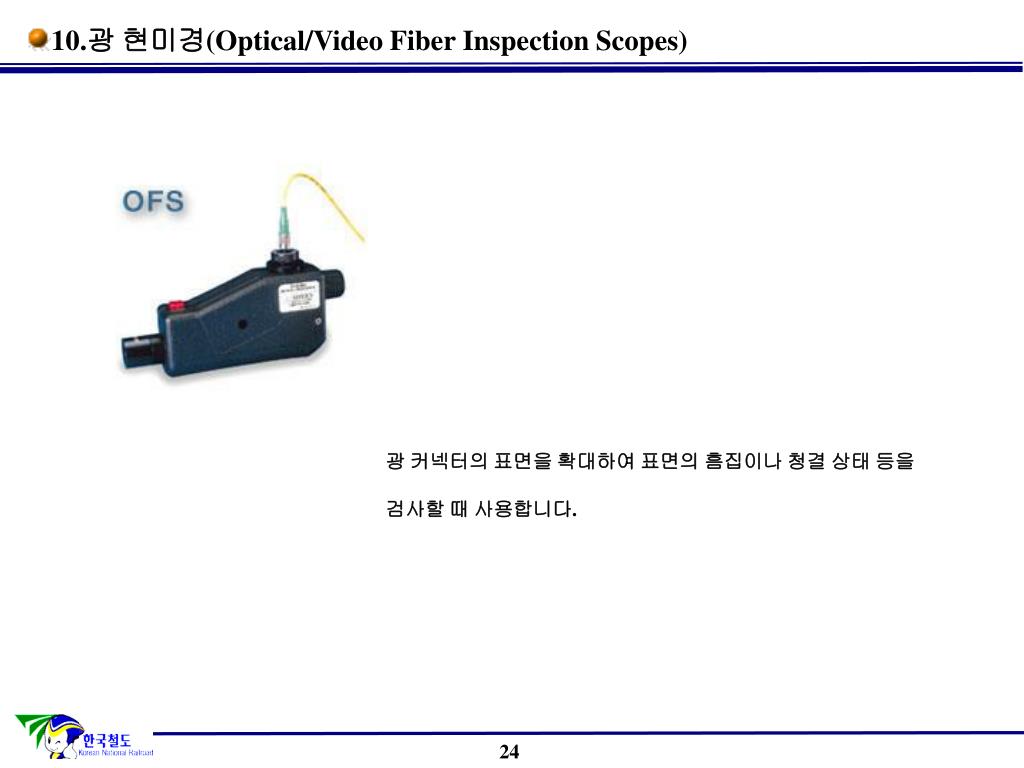

26. 10.광 현미경(Optical/Video Fiber Inspection Scopes) 광 커넥터의 표면을 확대하여 표면의 흠집이나 청결 상태 등을 검사할 때 사용합니다. 24

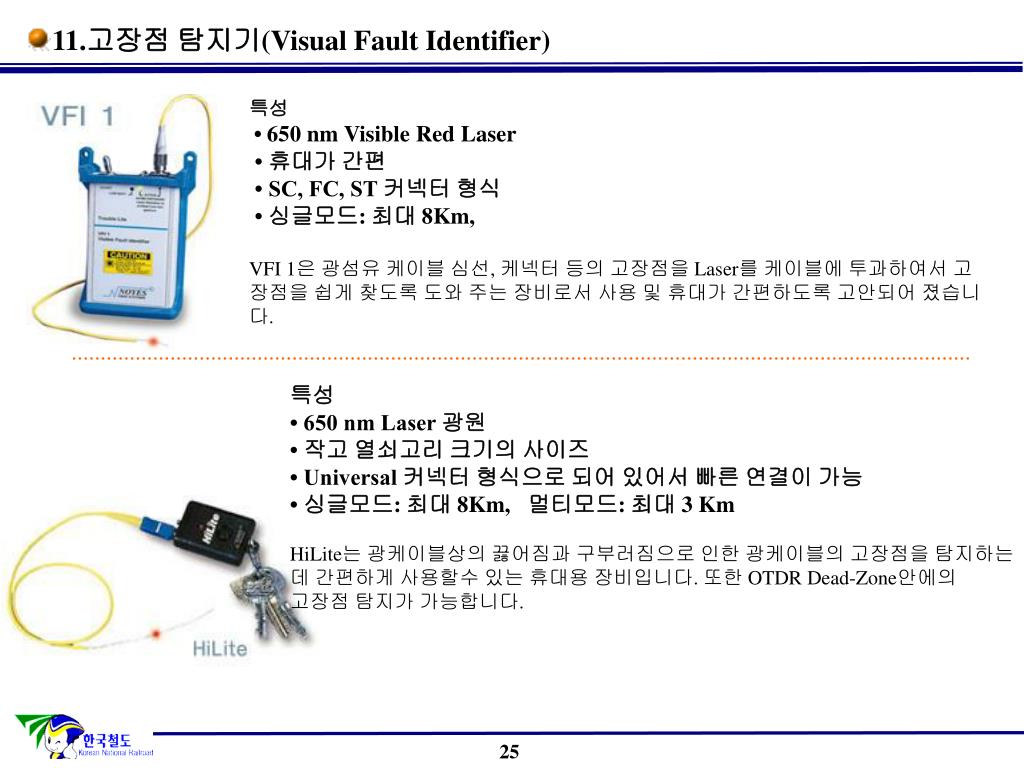

27. 11.고장점 탐지기(Visual Fault Identifier) 특성 •650 nm Visible Red Laser • 휴대가 간편 • SC, FC, ST 커넥터 형식 • 싱글모드: 최대 8Km, VFI 1은 광섬유 케이블 심선, 케넥터 등의 고장점을 Laser를 케이블에 투과하여서 고 장점을 쉽게 찾도록 도와 주는 장비로서 사용 및 휴대가 간편하도록 고안되어 졌습니 다. 특성 • 650 nm Laser 광원 • 작고 열쇠고리 크기의 사이즈 • Universal 커넥터 형식으로 되어 있어서 빠른 연결이 가능 • 싱글모드: 최대 8Km, 멀티모드: 최대 3 Km HiLite는 광케이블상의 끓어짐과 구부러짐으로 인한 광케이블의 고장점을 탐지하는 데 간편하게 사용할수 있는 휴대용 장비입니다. 또한 OTDR Dead-Zone안에의 고장점 탐지가 가능합니다. 25

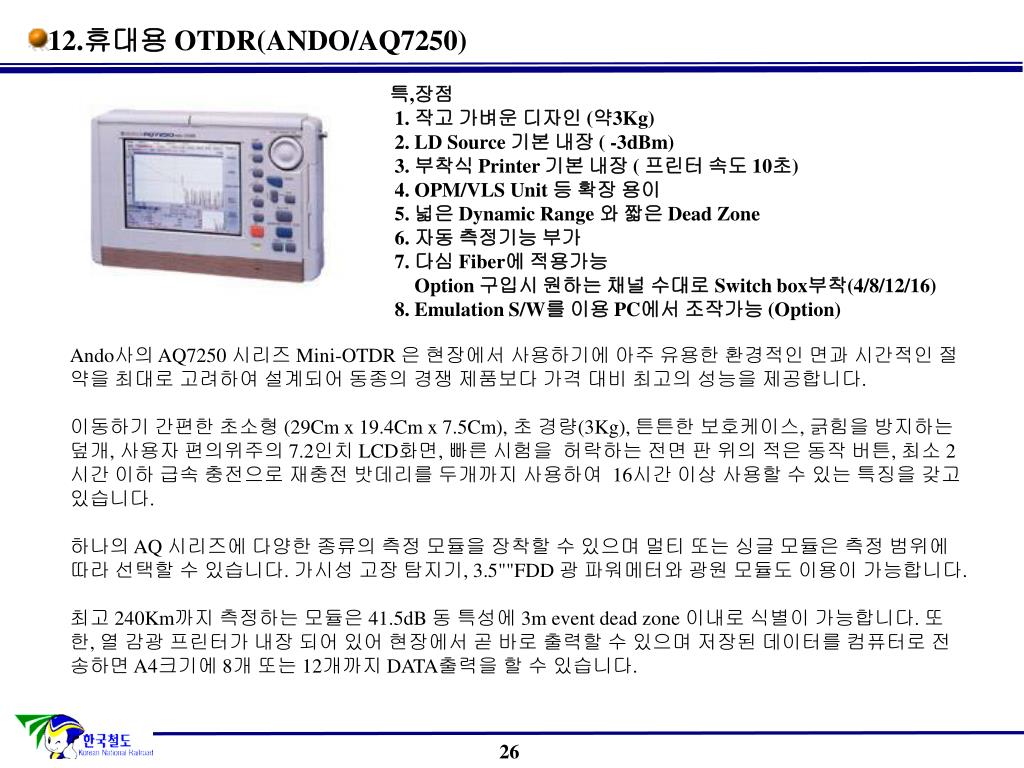

28. 12.휴대용 OTDR(ANDO/AQ7250) 특,장점 1. 작고 가벼운 디자인 (약3Kg) 2. LD Source 기본 내장 ( -3dBm) 3. 부착식 Printer 기본 내장 ( 프린터 속도 10초) 4. OPM/VLS Unit 등 확장 용이 5. 넓은 Dynamic Range 와 짧은 Dead Zone 6. 자동 측정기능 부가 7. 다심 Fiber에 적용가능 Option 구입시 원하는 채널 수대로 Switch box부착(4/8/12/16) 8. Emulation S/W를 이용 PC에서 조작가능 (Option) Ando사의 AQ7250 시리즈 Mini-OTDR 은 현장에서 사용하기에 아주 유용한 환경적인 면과 시간적인 절약을 최대로 고려하여 설계되어 동종의 경쟁 제품보다 가격 대비 최고의 성능을 제공합니다. 이동하기 간편한 초소형 (29Cm x 19.4Cm x 7.5Cm), 초 경량(3Kg), 튼튼한 보호케이스, 긁힘을 방지하는 덮개, 사용자 편의위주의 7.2인치 LCD화면, 빠른 시험을 허락하는 전면 판 위의 적은 동작 버튼, 최소 2시간 이하 급속 충전으로 재충전 밧데리를 두개까지 사용하여 16시간 이상 사용할 수 있는 특징을 갖고 있습니다. 하나의 AQ 시리즈에 다양한 종류의 측정 모듈을 장착할 수 있으며 멀티 또는 싱글 모듈은 측정 범위에 따라 선택할 수 있습니다. 가시성 고장 탐지기, 3.5""FDD 광 파워메터와 광원 모듈도 이용이 가능합니다. 최고 240Km까지 측정하는 모듈은 41.5dB 동 특성에 3m event dead zone 이내로 식별이 가능합니다. 또한, 열 감광 프린터가 내장 되어 있어 현장에서 곧 바로 출력할 수 있으며 저장된 데이터를 컴퓨터로 전송하면 A4크기에 8개 또는 12개까지 DATA출력을 할 수 있습니다. 26

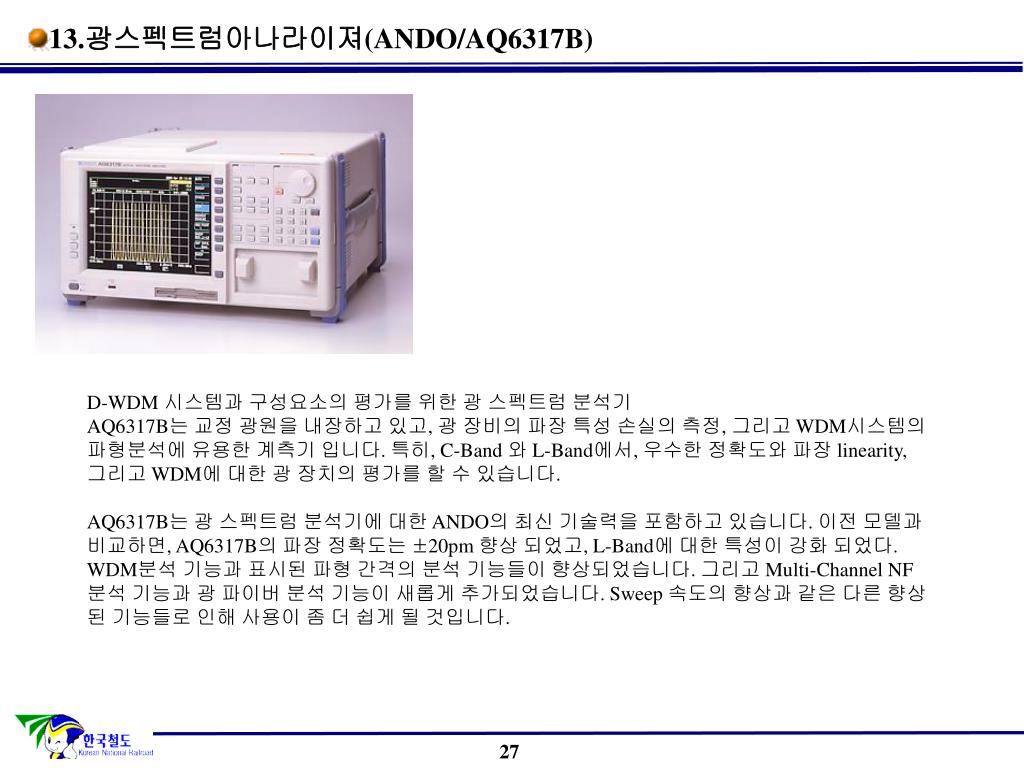

29. 13.광스펙트럼아나라이져(ANDO/AQ6317B) D-WDM 시스템과 구성요소의 평가를 위한 광 스펙트럼 분석기 AQ6317B는 교정 광원을 내장하고 있고, 광 장비의 파장 특성 손실의 측정, 그리고 WDM시스템의 파형분석에 유용한 계측기 입니다. 특히, C-Band 와 L-Band에서, 우수한 정확도와 파장 linearity, 그리고 WDM에 대한 광 장치의 평가를 할 수 있습니다. AQ6317B는 광 스펙트럼 분석기에 대한 ANDO의 최신 기술력을 포함하고 있습니다. 이전 모델과 비교하면, AQ6317B의 파장 정확도는 ±20pm 향상 되었고, L-Band에 대한 특성이 강화 되었다. WDM분석 기능과 표시된 파형 간격의 분석 기능들이 향상되었습니다. 그리고 Multi-Channel NF 분석 기능과 광 파이버 분석 기능이 새롭게 추가되었습니다. Sweep 속도의 향상과 같은 다른 향상된 기능들로 인해 사용이 좀 더 쉽게 될 것입니다. 27

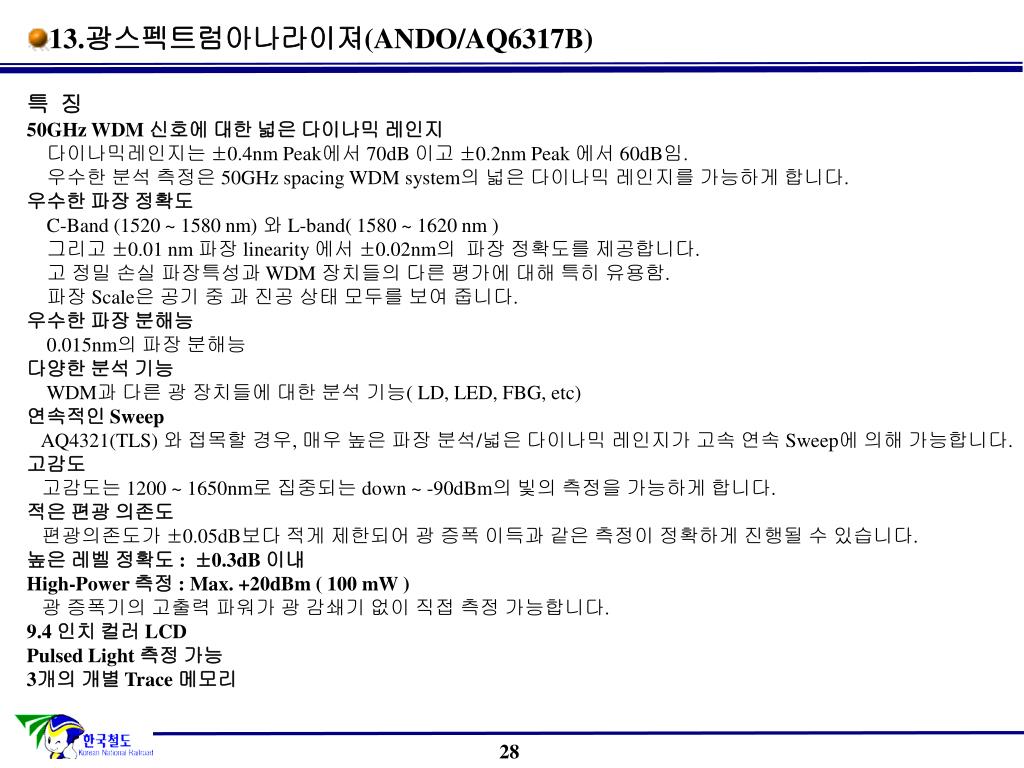

30. 13.광스펙트럼아나라이져(ANDO/AQ6317B) 특 징 50GHz WDM 신호에 대한 넓은 다이나믹 레인지 다이나믹레인지는 ±0.4nm Peak에서 70dB 이고 ±0.2nm Peak 에서 60dB임. 우수한 분석 측정은 50GHz spacing WDM system의 넓은 다이나믹 레인지를 가능하게 합니다. 우수한 파장 정확도 C-Band (1520 ~ 1580 nm) 와 L-band( 1580 ~ 1620 nm ) 그리고 ±0.01 nm 파장 linearity 에서 ±0.02nm의 파장 정확도를 제공합니다. 고 정밀 손실 파장특성과 WDM 장치들의 다른 평가에 대해 특히 유용함. 파장 Scale은 공기 중 과 진공 상태 모두를 보여 줍니다. 우수한 파장 분해능 0.015nm의 파장 분해능 다양한 분석 기능 WDM과 다른 광 장치들에 대한 분석 기능( LD, LED, FBG, etc) 연속적인 Sweep AQ4321(TLS) 와 접목할 경우, 매우 높은 파장 분석/넓은 다이나믹 레인지가 고속 연속 Sweep에 의해 가능합니다. 고감도 고감도는 1200 ~ 1650nm로 집중되는 down ~ -90dBm의 빛의 측정을 가능하게 합니다. 적은 편광 의존도 편광의존도가 ±0.05dB보다 적게 제한되어 광 증폭 이득과 같은 측정이 정확하게 진행될 수 있습니다. 높은 레벨 정확도 : ±0.3dB 이내 High-Power 측정 : Max. +20dBm ( 100 mW ) 광 증폭기의 고출력 파워가 광 감쇄기 없이 직접 측정 가능합니다. 9.4 인치 컬러 LCD Pulsed Light 측정 가능 3개의 개별 Trace 메모리 28

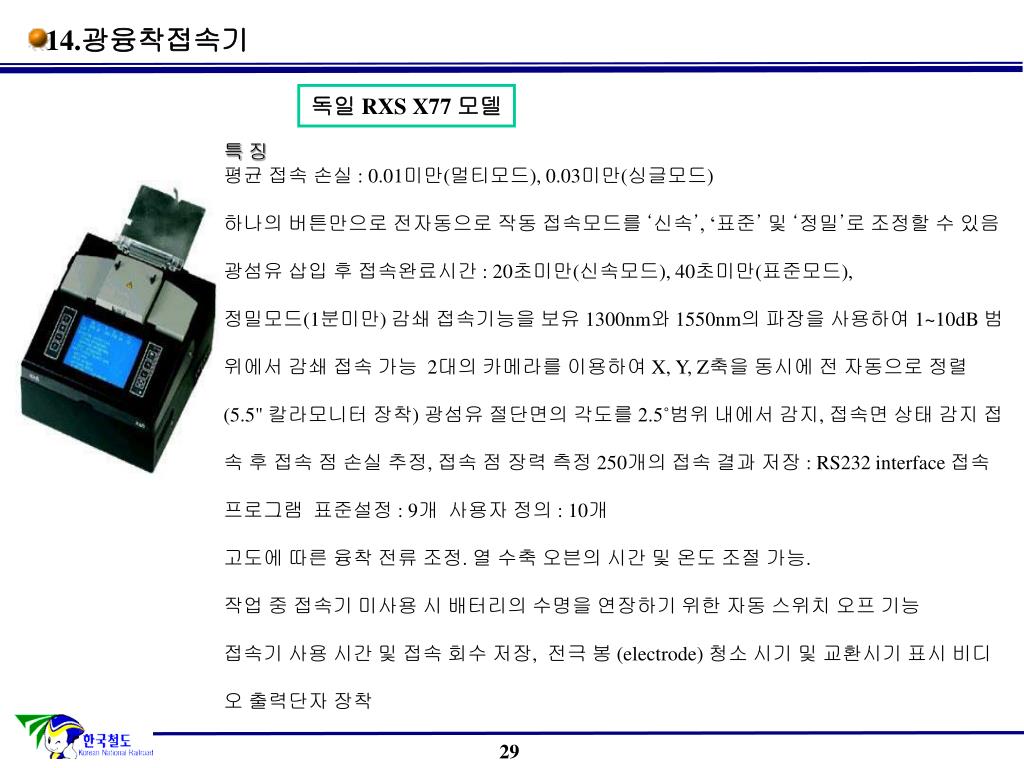

31. 14.광융착접속기 독일 RXS X77 모델 특 징 평균 접속 손실 : 0.01미만(멀티모드), 0.03미만(싱글모드) 하나의 버튼만으로 전자동으로 작동 접속모드를 ‘신속’, ‘표준’ 및 ‘정밀’로 조정할 수 있음 광섬유 삽입 후 접속완료시간 : 20초미만(신속모드), 40초미만(표준모드), 정밀모드(1분미만) 감쇄 접속기능을 보유 1300nm와 1550nm의 파장을 사용하여 1~10dB 범 위에서 감쇄 접속 가능 2대의 카메라를 이용하여 X, Y, Z축을 동시에 전 자동으로 정렬 (5.5" 칼라모니터 장착) 광섬유 절단면의 각도를 2.5˚범위 내에서 감지, 접속면 상태 감지 접 속 후 접속 점 손실 추정, 접속 점 장력 측정 250개의 접속 결과 저장 : RS232 interface 접속 프로그램 표준설정 : 9개 사용자 정의 : 10개 고도에 따른 융착 전류 조정. 열 수축 오븐의 시간 및 온도 조절 가능. 작업 중 접속기 미사용 시 배터리의 수명을 연장하기 위한 자동 스위치 오프 기능 접속기 사용 시간 및 접속 회수 저장, 전극 봉 (electrode) 청소 시기 및 교환시기 표시 비디 오 출력단자 장착 29

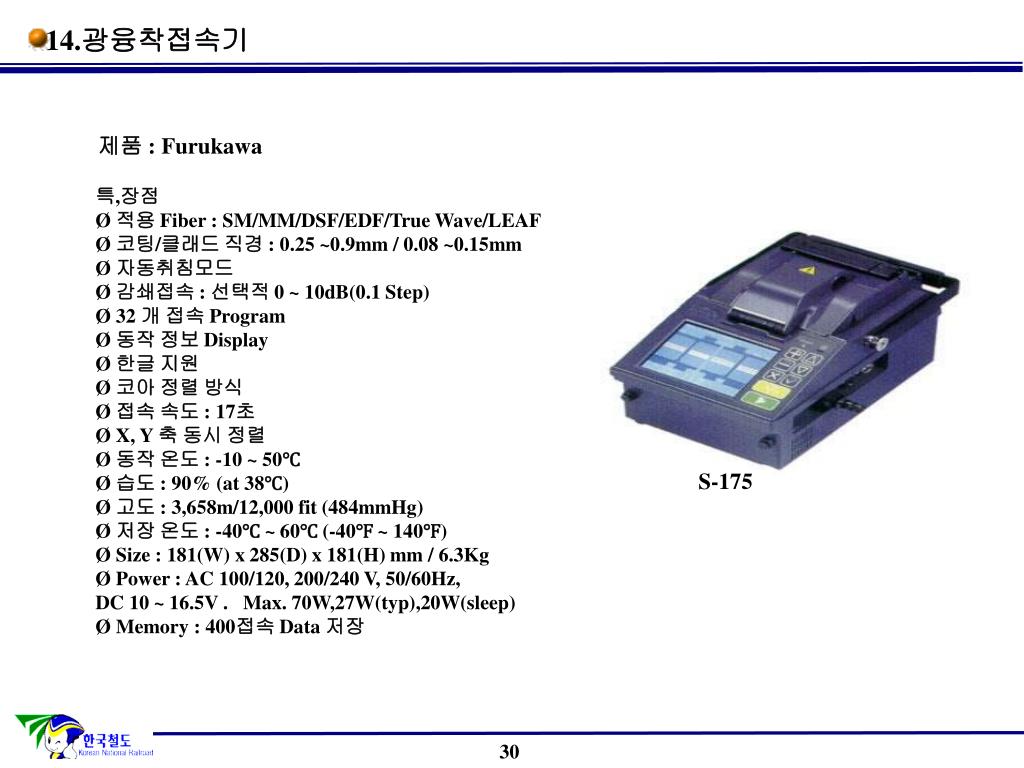

32. 14.광융착접속기 제품 : Furukawa 특,장점 Ø 적용 Fiber : SM/MM/DSF/EDF/True Wave/LEAF Ø 코팅/클래드 직경 : 0.25 ~0.9mm / 0.08 ~0.15mm Ø 자동취침모드 Ø 감쇄접속 : 선택적 0 ~ 10dB(0.1 Step) Ø 32 개 접속 Program Ø 동작 정보 Display Ø 한글 지원 Ø 코아 정렬 방식 Ø 접속 속도 : 17초 Ø X, Y 축 동시 정렬 Ø 동작 온도 : -10 ~ 50℃ Ø 습도 : 90% (at 38℃) Ø 고도 : 3,658m/12,000 fit (484mmHg) Ø 저장 온도 : -40℃ ~ 60℃ (-40℉ ~ 140℉) Ø Size : 181(W) x 285(D) x 181(H) mm / 6.3Kg Ø Power : AC 100/120, 200/240 V, 50/60Hz, DC 10 ~ 16.5V . Max. 70W,27W(typ),20W(sleep) Ø Memory : 400접속 Data 저장 S-175 30

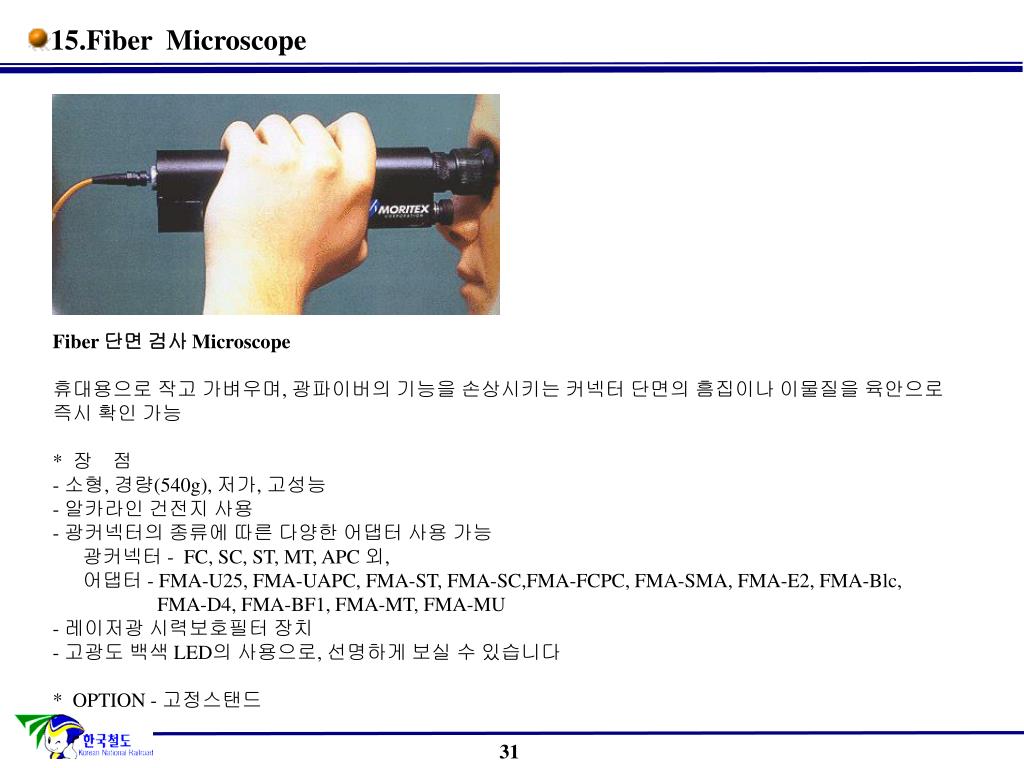

33. 15.Fiber Microscope Fiber 단면 검사 Microscope 휴대용으로 작고 가벼우며, 광파이버의 기능을 손상시키는 커넥터 단면의 흠집이나 이물질을 육안으로 즉시 확인 가능 * 장 점 - 소형, 경량(540g), 저가, 고성능 - 알카라인 건전지 사용 - 광커넥터의 종류에 따른 다양한 어댑터 사용 가능 광커넥터 - FC, SC, ST, MT, APC 외, 어댑터 - FMA-U25, FMA-UAPC, FMA-ST, FMA-SC,FMA-FCPC, FMA-SMA, FMA-E2, FMA-Blc, FMA-D4, FMA-BF1, FMA-MT, FMA-MU - 레이저광 시력보호필터 장치 - 고광도 백색 LED의 사용으로, 선명하게 보실 수 있습니다 * OPTION - 고정스탠드 31

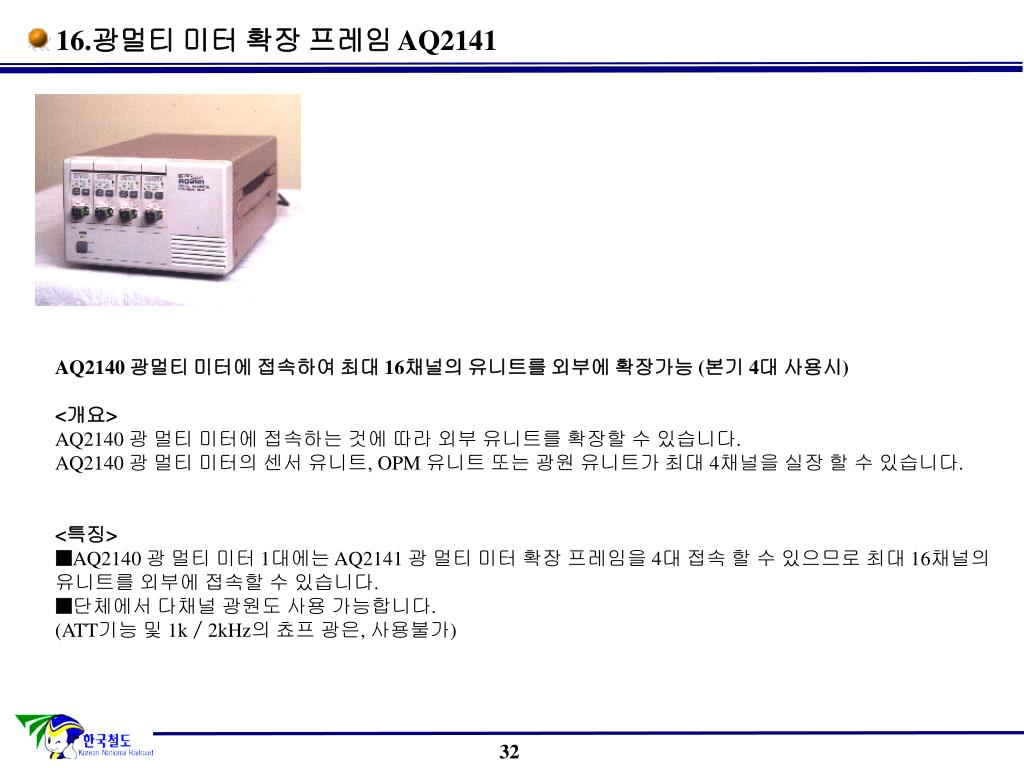

34. 16.광멀티 미터 확장 프레임 AQ2141 AQ2140 광멀티 미터에 접속하여 최대 16채널의 유니트를 외부에 확장가능 (본기 4대 사용시) <개요> AQ2140 광 멀티 미터에 접속하는 것에 따라 외부 유니트를 확장할 수 있습니다. AQ2140 광 멀티 미터의 센서 유니트, OPM 유니트 또는 광원 유니트가 최대 4채널을 실장 할 수 있습니다. <특징> ■AQ2140 광 멀티 미터 1대에는 AQ2141 광 멀티 미터 확장 프레임을 4대 접속 할 수 있으므로 최대 16채널의 유니트를 외부에 접속할 수 있습니다. ■단체에서 다채널 광원도 사용 가능합니다. (ATT기능 및 1k／2kHz의 쵸프 광은, 사용불가) 32

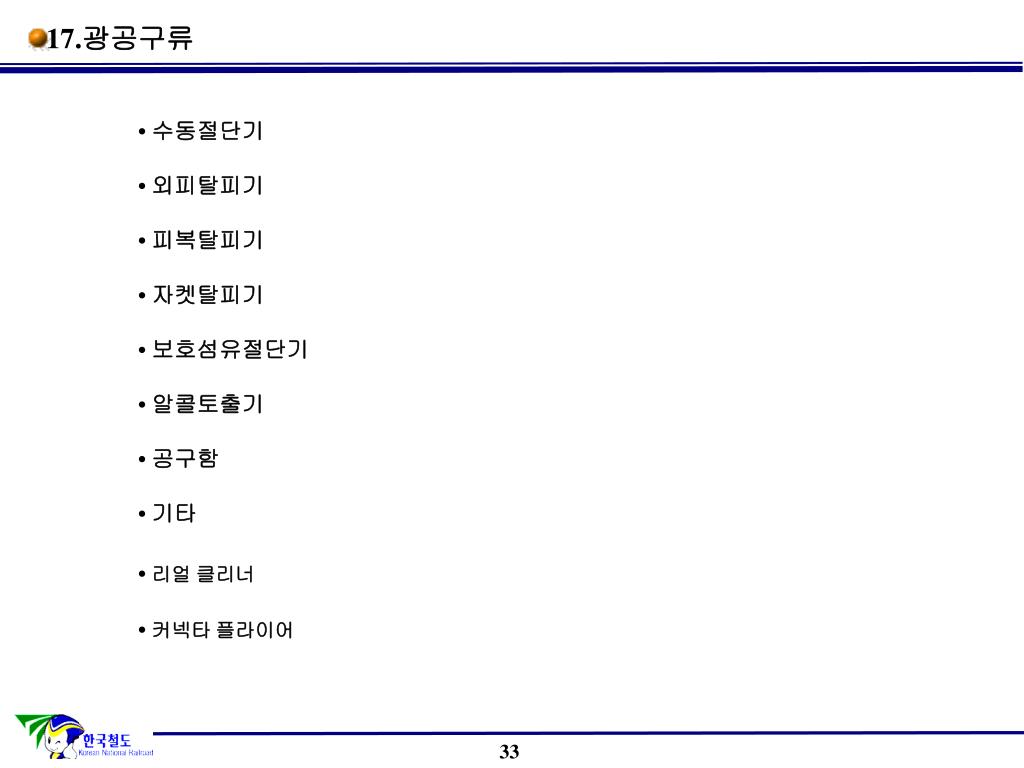

35. 17.광공구류 • 수동절단기 • 외피탈피기 • 피복탈피기 • 자켓탈피기 • 보호섬유절단기 • 알콜토출기 • 공구함 • 기타 • 리얼 클리너 • 커넥타 플라이어 33

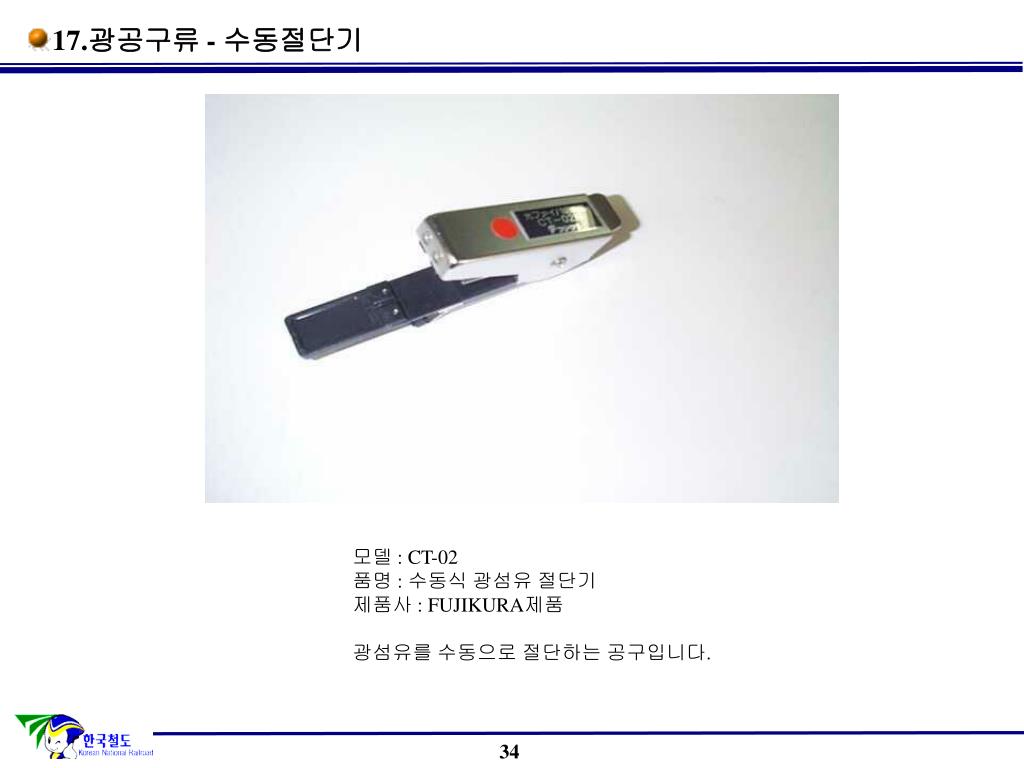

36. 17.광공구류 - 수동절단기 모델 : CT-02 품명 : 수동식 광섬유 절단기 제품사 : FUJIKURA제품 광섬유를 수동으로 절단하는 공구입니다. 34

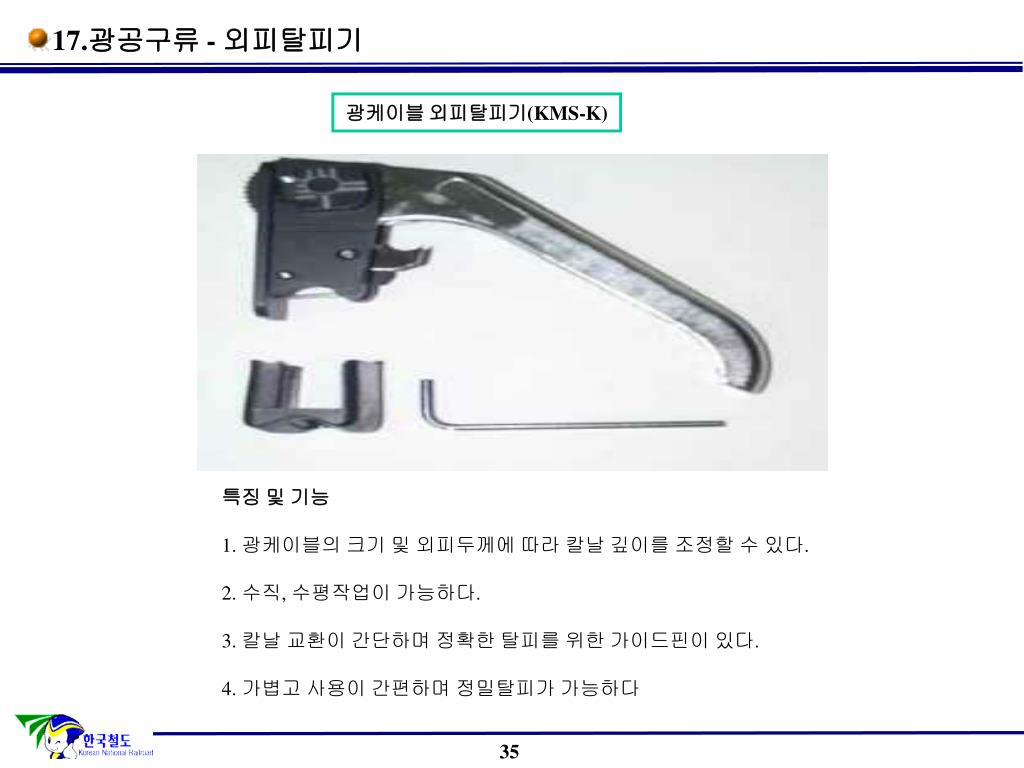

37. 17.광공구류 - 외피탈피기 광케이블 외피탈피기(KMS-K) 특징 및 기능 1. 광케이블의 크기 및 외피두께에 따라 칼날 깊이를 조정할 수 있다. 2. 수직, 수평작업이 가능하다. 3. 칼날 교환이 간단하며 정확한 탈피를 위한 가이드핀이 있다. 4. 가볍고 사용이 간편하며 정밀탈피가 가능하다 35

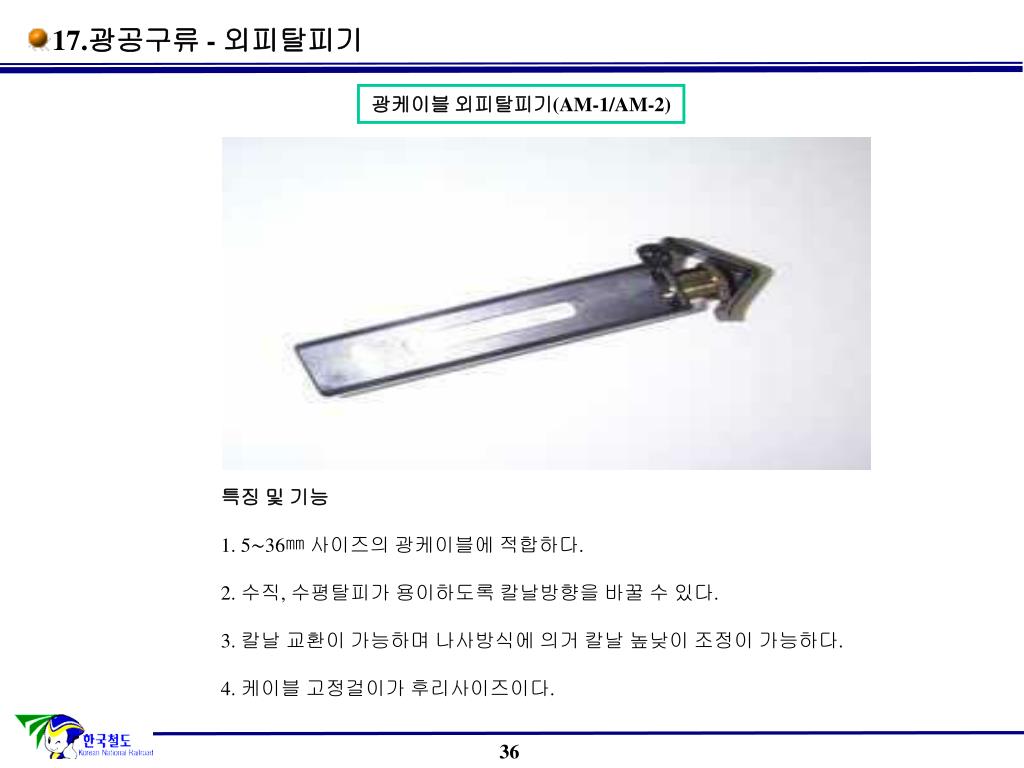

38. 17.광공구류 - 외피탈피기 광케이블 외피탈피기(AM-1/AM-2) 특징 및 기능 1. 5∼36㎜ 사이즈의 광케이블에 적합하다. 2. 수직, 수평탈피가 용이하도록 칼날방향을 바꿀 수 있다. 3. 칼날 교환이 가능하며 나사방식에 의거 칼날 높낮이 조정이 가능하다. 4. 케이블 고정걸이가 후리사이즈이다. 36

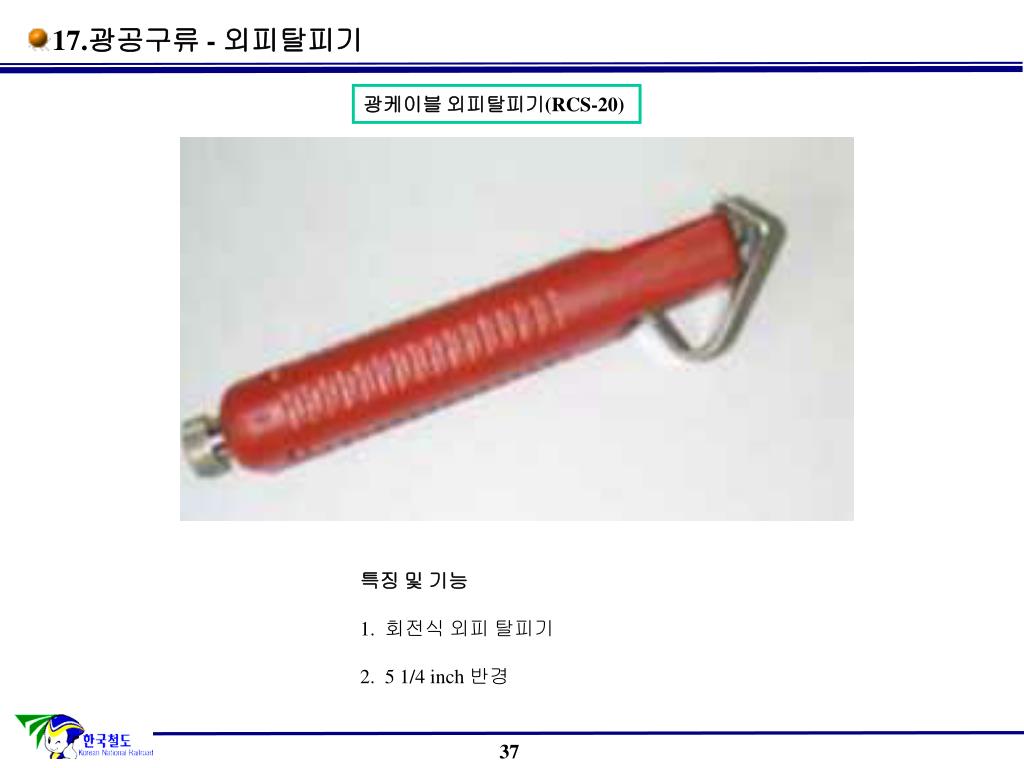

39. 17.광공구류 - 외피탈피기 광케이블 외피탈피기(RCS-20) 특징 및 기능 1. 회전식 외피 탈피기 2. 5 1/4 inch 반경 37

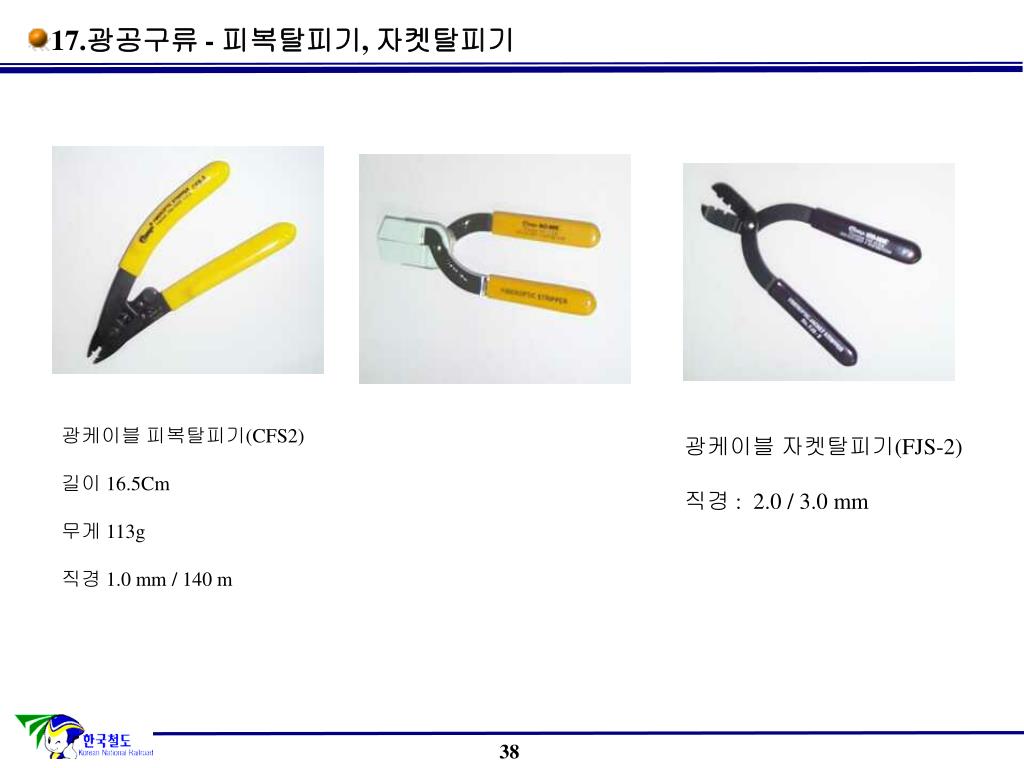

40. 17.광공구류 - 피복탈피기, 자켓탈피기 광케이블 피복탈피기(CFS2) 길이 16.5Cm 무게 113g 직경 1.0 mm / 140 m 광케이블 자켓탈피기(FJS-2) 직경 : 2.0 / 3.0 mm 38

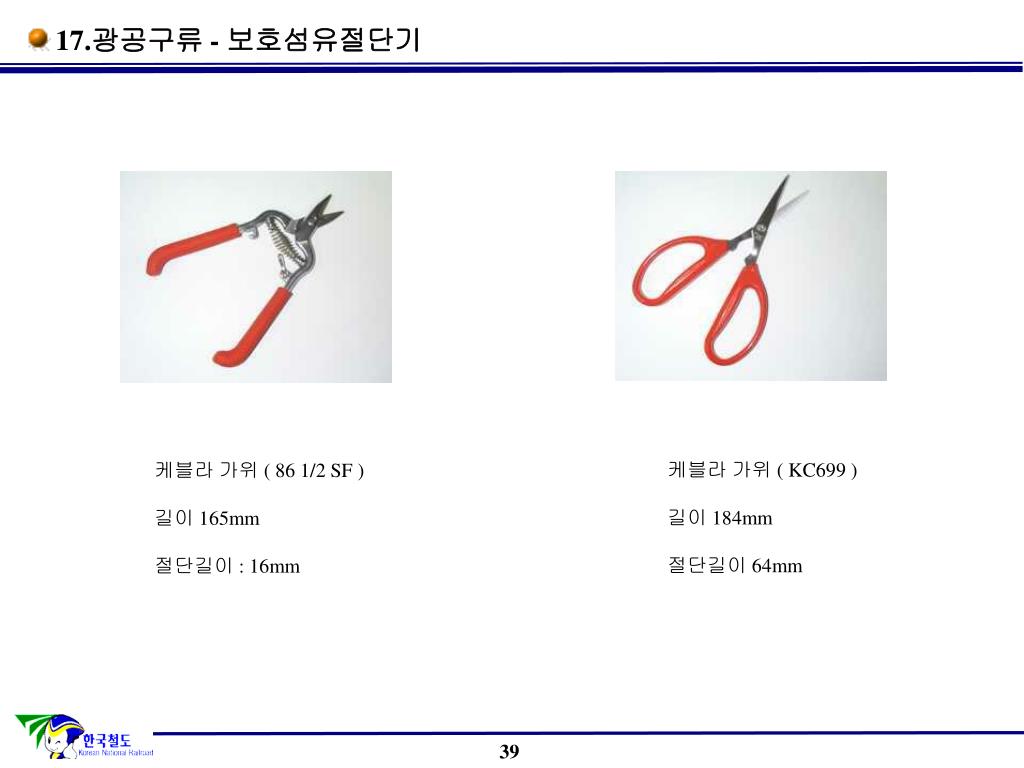

41. 17.광공구류 - 보호섬유절단기 케블라 가위 ( KC699 ) 길이 184mm 절단길이 64mm 케블라 가위 ( 86 1/2 SF ) 길이 165mm 절단길이 : 16mm 39

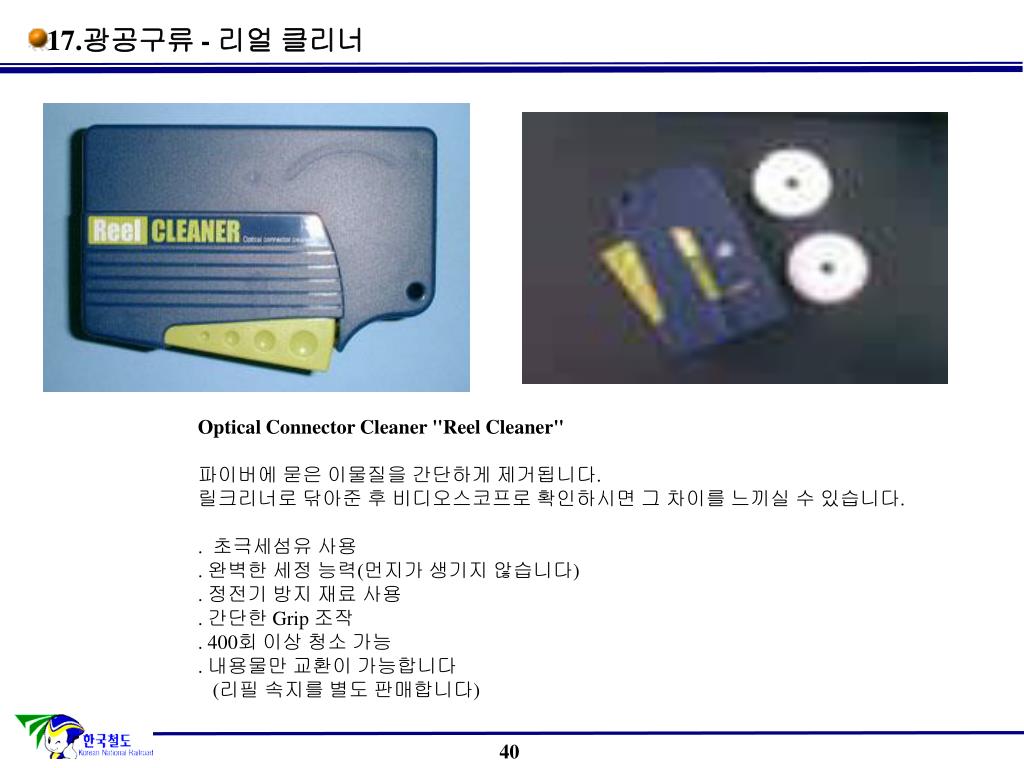

42. 17.광공구류 - 리얼 클리너 Optical Connector Cleaner "Reel Cleaner" 파이버에 묻은 이물질을 간단하게 제거됩니다. 릴크리너로 닦아준 후 비디오스코프로 확인하시면 그 차이를 느끼실 수 있습니다. . 초극세섬유 사용 . 완벽한 세정 능력(먼지가 생기지 않습니다) . 정전기 방지 재료 사용 . 간단한 Grip 조작 . 400회 이상 청소 가능 . 내용물만 교환이 가능합니다 (리필 속지를 별도 판매합니다) 40

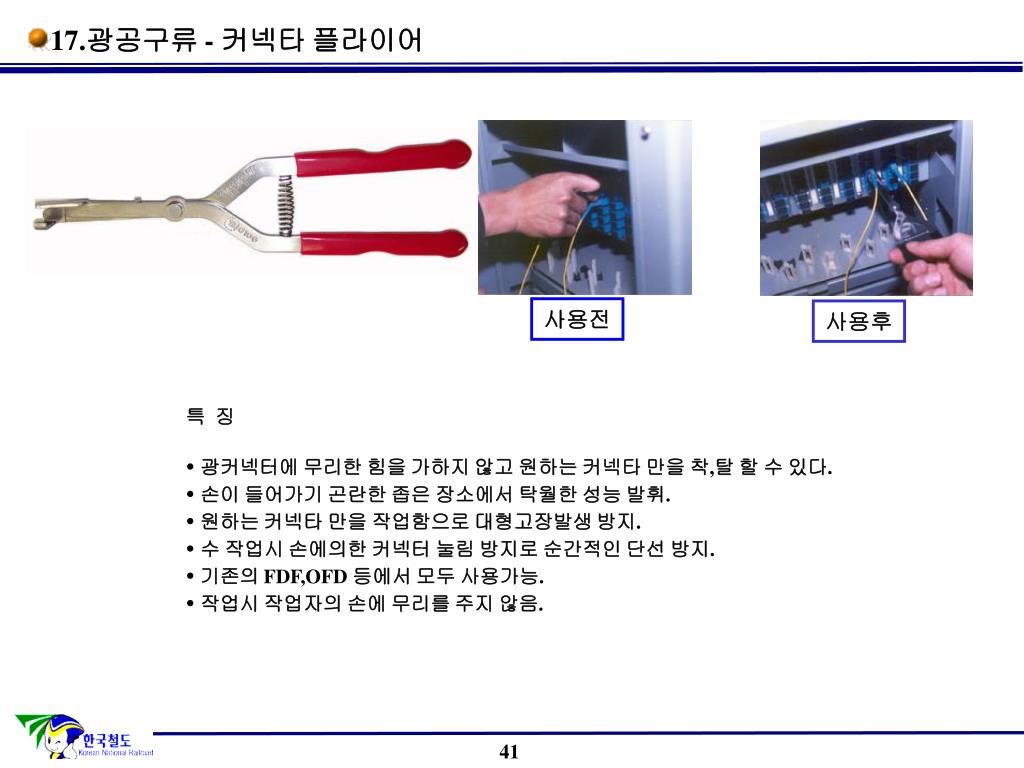

43. 17.광공구류 - 커넥타 플라이어 사용전 사용후 특 징 • 광커넥터에 무리한 힘을 가하지 않고 원하는 커넥타 만을 착,탈 할 수 있다. • 손이 들어가기 곤란한 좁은 장소에서 탁월한 성능 발휘. • 원하는 커넥타 만을 작업함으로 대형고장발생 방지. • 수 작업시 손에의한 커넥터 눌림 방지로 순간적인 단선 방지. • 기존의 FDF,OFD 등에서 모두 사용가능. • 작업시 작업자의 손에 무리를 주지 않음. 41

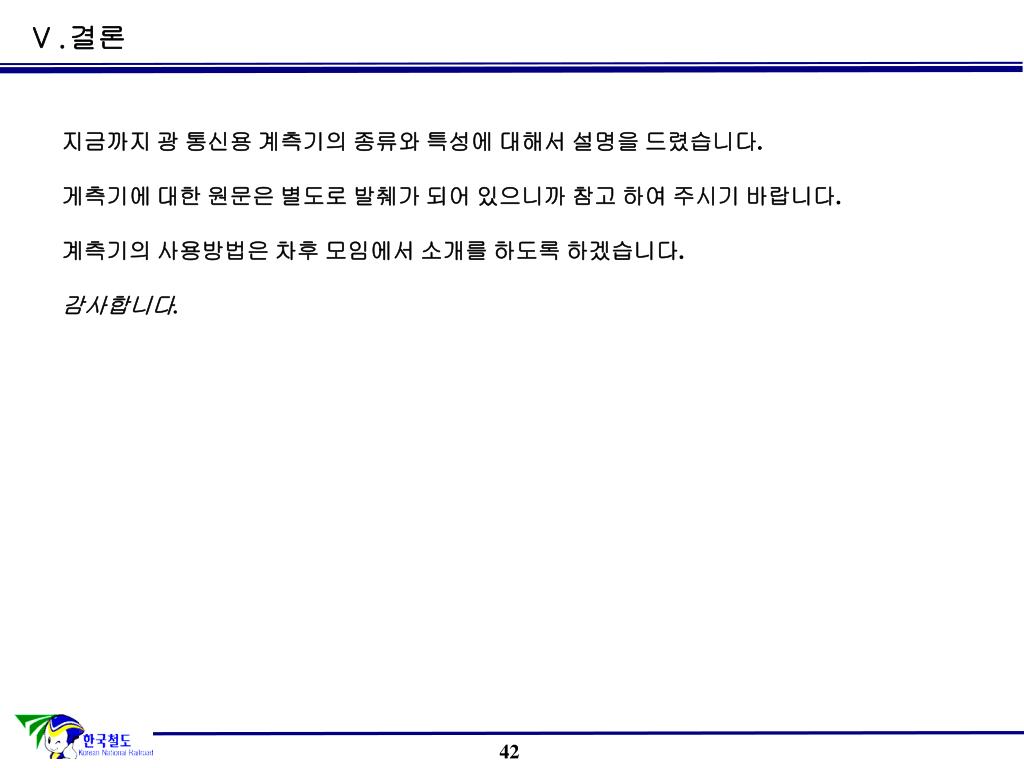

44. Ⅴ.결론 지금까지 광 통신용 계측기의 종류와 특성에 대해서 설명을 드렸습니다. 게측기에 대한 원문은 별도로 발췌가 되어 있으니까 참고 하여 주시기 바랍니다. 계측기의 사용방법은 차후 모임에서 소개를 하도록 하겠습니다. 감사합니다. 42
