Presentation Transcript

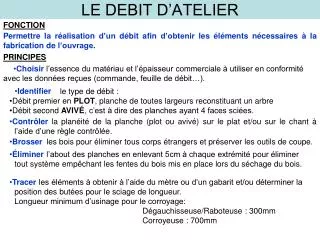

  1. FONCTION Permettre la réalisation d’un débit afin d’obtenir les éléments nécessaires à la fabrication de l’ouvrage. PRINCIPES l’essence du matériau et l’épaisseur commerciale à utiliser en conformité avec les données reçues (commande, feuille de débit…). • Choisir LE DEBIT D’ATELIER • Identifier • le type de débit : • Débit premier en PLOT, planche de toutes largeurs reconstituant un arbre • Débit second AVIVÉ, c’est à dire des planches ayant 4 faces sciées. • Contrôler la planéité de la planche (plot ou avivé) sur le plat et/ou sur le chant à l’aide d’une règle contrôlée. • Brosser les bois pour éliminer tous corps étrangers et préserver les outils de coupe. • Éliminer l’about des planches en enlevant 5cm à chaque extrémité pour éliminer tout système empêchant les fentes du bois mis en place lors du séchage du bois. • Tracer les éléments à obtenir à l’aide du mètre ou d’un gabarit et/ou déterminer la position des butées pour le sciage de longueur. Longueur minimum d’usinage pour le corroyage: Dégauchisseuse/Raboteuse : 300mm Corroyeuse : 700mm

  2. PRINCIPES • « Marges » ou « surcotes » de débit à appliquer : 50mm de plus en longueur pour des pièces de 100mm et plus de largeur, 30mm pour les pièces moins larges LE DEBIT D’ATELIER 7mm de plus en largeur avec un sciage réalisé à la scie circulaire, 10mm pour un sciage à la scie à ruban. • Repérer les pièces et les compter et inscrire le repère sur chacune. REPRÉSENTATION GRAPHIQUE • Face pour le tracé Partie utilisable Débit premier : en PLOT • Il faut choisir la face la plus étroite pour faire le tracé. • Très souvent le milieu de la planche doit être enlevé, risque de fente lorsque l’on est près du cœur. • L’aubier doit être éliminé dans beaucoup d’essence. Se reporter aux caractéristiques des essences. Coeur Aubier à éliminer

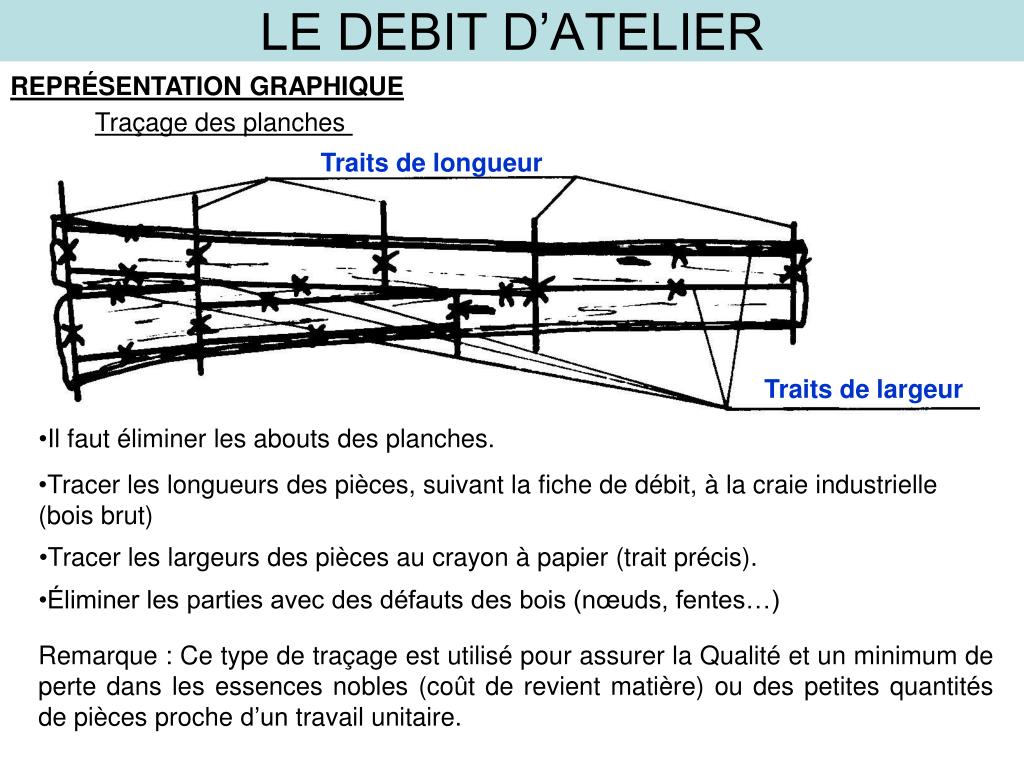

  3. REPRÉSENTATION GRAPHIQUE Traçage des planches  Traits de longueur LE DEBIT D’ATELIER Traits de largeur • Il faut éliminer les abouts des planches. • Tracer les longueurs des pièces, suivant la fiche de débit, à la craie industrielle (bois brut) • Tracer les largeurs des pièces au crayon à papier (trait précis). • Éliminer les parties avec des défauts des bois (nœuds, fentes…) Remarque : Ce type de traçage est utilisé pour assurer la Qualité et un minimum de perte dans les essences nobles (coût de revient matière) ou des petites quantités de pièces proche d’un travail unitaire.

  4. REPRÉSENTATION GRAPHIQUE Débit Second : planche AVIVÉE Traits de longueur LE DEBIT D’ATELIER Traits de largeur Les bois sont conformes à un cahier des charges assurant : • La qualité, peu ou pas de fentes, peu ou pas de nœuds suivant la classification. • Une épaisseur déterminée. • Débit mécanique : • Tronçonnage des longueurs après réglage de butées (scie tronçonneuse). • Délignage des largeurs après réglage de butées (scie déligneuse).

  5. CONTRÔLE ET SUIVI Chaque opérateur doit assurer le contrôle et le suivi de la fabrication pour : • L’essence du matériau. • Les caractéristiques du produit: • dimensionnelles : Longueur, largeur, épaisseur (fiche de débit). LE DEBIT D’ATELIER • Géométriques : planéité, défauts (qualité). • Remplir la fiche suiveuse, quantité... • Stocker les pièces : empilage sur chariots, palettes... CONCLUSION Le débit doit être adapté au travail à réaliser et effectuer avec méthode. Il faut contrôler l’essence du bois, la planéité, les cotes des pièces, la valeur des marges de débit. C’est une phase de travail qui détermine la qualité de l’ouvrage à réaliser.
