  1. Simgro en AlterrAqua AlterrAqua site 20 april 2004

  2. Inhoud • Simgro • AlterrAqua • Toepassingen • Voorbeelden/resultaten

  3. Simgro • is … • Historie • Conceptueel • Voorbeelden/resultaten

  4. Simgro • is … … een geïntegreerd hydrologisch model voor grond-, bodem- en oppervlaktewater. Het model geeft antwoord op vragen die centraal staan bij het ontwikkelen en voeren van een doelmatig waterbeheer.

  5. Simgro • is … … ontwikkeld vanuit het besef dat in bijna heel Nederland de waterhuishouding een samenhangend geheel is van grond-, bodem- en oppervlaktewater.

  6. Simgro historie • Fortran-programma (1988, Querner en 1998, Veldhuizen) • Sindsdien aangepast en uitgebreid met vele functionaliteiten

  7. Simgro conceptueel

  8. Simgro voorbeelden en gebruikers • Een aantal studies • Waterwijs Hoog-Nederland (optimalisatie inrichting gebied) • Hoogwaterberekeningen Brabant • Reconstructiegebied Nederweert • Een aantal gebruikers • Brabantse waterschappen, Hoogheemraadschap De Stichtse Rijnlanden • Ingenieursbureau’s (Grontmij, Royal Haskoning, Arcadis) • Alterra

  9. AlterrAqua • is … • Historie • Schematische weergave • Conceptuele beschrijving • Beschrijving functionaliteit

  10. AlterrAqua • is … … een gebruiksvriendelijke omgeving om, gebruikmakend van basisgegevens van waterbeheerders, te komen tot een reproduceerbare modelopbouw ten behoeve van het regionale hydrologische model Simgro.

  11. AlterrAqua historie • Vanuit uiterst beperkte invoer- en presentatie mogelijkheden binnen Simgro ontstaan • HIB, een ArcView3.2 extensie voor 6 waterschappen binnen West-Brabant en opgeleverd in 2001 • Aanvullende functionaliteit ondergebracht in modulair opgezette AlterrAqua (2003)

  12. AlterrAqua schematisch Water-beheer Basisgegevens Bodem Geohydro-logie Etc. Schemati-sering Kwantit.methoden Presentatie-tools Administratie tools AlterrAqua model Simgro

  13. AlterrAqua conceptueel • Modulair volgens GMP (General Modeling Practice) • Conform Adventus • Kwaliteit • Data controle • Reproduceerbaar • Overdraagbaar • Drempelverlagend • rekenmethode normering WB21 • WATERNOOD

  14. AlterrAqua opbouw • Databeheer • Controle van data • Modelbouw Simgro • Aanroepen Simgro • Presentatie gegevens

  15. AlterrAqua beheer • Data- en projectbeheer • vanuit GUI • diverse controleopties in te stellen via het beheer venster

  16. AlterrAqua controle • Controle van data • Controle op uniciteit van de gegevens • Controle op ligging van waterlopen ten opzichte van een uitstroompunt • Controle ligging kunstwerken ten opzichte van waterlopen • Controle drainage • Controle inlaten

  17. AlterrAqua controle waterlopen duikers stuwen afw. gebieden landgebruik DTM top10 vector rioleringsgebieden • Data

  18. AlterrAqua controle • Geometrische controle op waterlopen: • aansluitingen • sinks • bifurcaties

  19. AlterrAqua modelbouw • Preprocessing • voorbereiding processing • Processing • aanmaak netwerk • toekennen gegevens

  20. AlterrAqua modelbouw • Digitaal terrein model • Correctie No Data gebieden • Correctie stedelijk gebied • Correctie waterlopen

  21. AlterrAqua modelbouw • Aanmaken netwerk Nodes (node_sim.inp): 1 22.73 181850.0 401050.0 2 22.74 181950.0 401050.0 3 22.77 182050.0 401050.0 4 22.85 182150.0 401050.0 5 22.22 181550.0 400950.0 Elementen (elem_sim.inp): 1 1 8 2 2 2 9 3 3 3 10 4 4 24 6 5 5 25 7 6

  22. AlterrAqua modelbouw • Gebruik van dwarsprofielen

  23. AlterrAqua modelbouw • Aanmaak afwateringsgebieden

  24. AlterrAqua rekenen • Simgro modelinstellingen • Uitvoeren Simgro-berekening

  25. AlterrAqua presentatie • Basisgegevens • Resultaten berekening

  26. AlterrAqua voorbeelden • Afvoeren • Grondwaterstanden en grondwatertrappen • Temporele veranderingen in grondwaterstand • Effect van beheermaatregelen op inundatie • Inundatie bij verschillende herhalingstijden • Inundatie en klimaatscenario’s • Normen en landgebruik

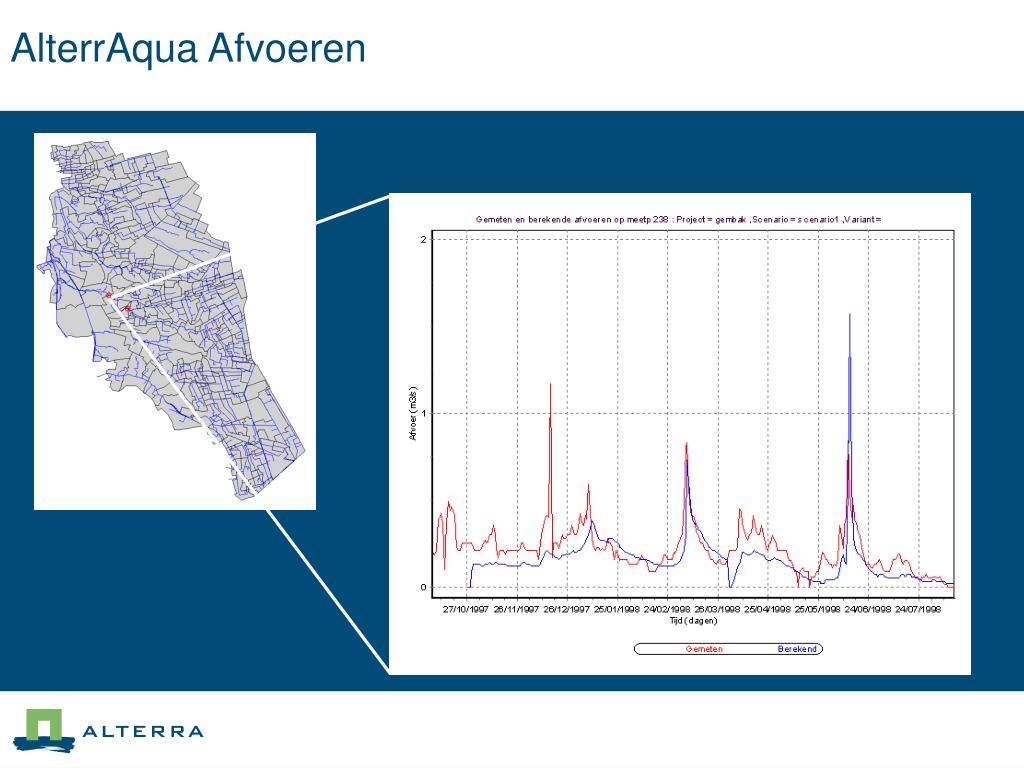

  27. AlterrAqua Afvoeren

  28. AlterrAqua Grondwaterstanden en grondwatertrappen

  29. AlterrAqua Effect van beheermaatregelen op inundatie Huidig Stuwen omhoog

  30. AlterrAqua Inundatie bij verschillende herhalingstijden

  31. AlterrAqua Inundatie en klimaatscenario’s Herhalingstijden voor de huidige situatie en een klimaat scenario (midden scenario Cie WB 21) Huidig Klimaat

  32. AlterrAqua Normen en landgebruik

  33. AlterrAqua Stand van zaken • Ontwikkeld voor/met Simgro • Koppeling met SOBEK/DUFLOW … • Koppeling met MODFLOW … • Enkele stappen moeten inhoudelijk beter • Functionaliteit niet volledig (Kwantitatieve methoden, schematiseringmethoden, keuzes via expert-systeem, logboek-functionaliteit?) • Overstap naar ARCGIS?

  34. AlterrAqua Ontwikkelingen • Inhoudelijke aandachtspunten zijn • Q(h)-relaties vlakke gebieden • Drainageweerstanden • Groene waterlopen • Maaiveld • Oppervlaktestroming

  35. AlterrAqua Ontwikkelingen • Aandachtspunten schematisering • Vraag- en systeemafhankelijk: onverzadigde zone, oppervlaktewater, grondwater, combinaties • Stratificeren met karteerbare kenmerken tops • Opschalen/Clusteren tops • Afgeleid: database voor locale simulaties tops? • Eindige elementen netwerken grondwater • Andere ruimte- en tijdschalen grondwater in de diepte? • Opschalen naar eenvoudiger oppervlaktewater-systeem?

  36. AlterrAqua Ontwikkelingen • Aandachtspunten kwantitatieve methoden • Monitoring en data-acquisitie • Schematisatie (op/neerschalen, clusteren) • Gevoeligheidsanalyse • Calibratie/data-assimilatie • Onzekerheidsanalyse • Interpretatie/tijdreeksanalyse • Risicoanalyse

  37. Contact Frank van der Bolt Frank.VanderBolt@wur.nl Pim Dik Pim.Dik@wur.nl Gerrit Hendriksen Gerrit.Hendriksen@wur.nl Post adres:Bezoekadres: Alterra Alterra Postbus 47 Lawickse Allee 11 (ILRI-gebouw (425)) 6700 AA WAGENINGEN WAGENINGEN
