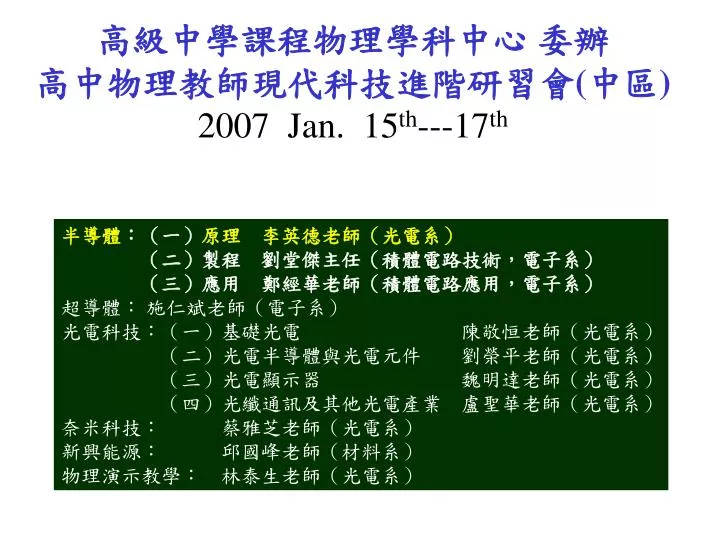

高級中學課程物理學科中心 委辦 高中物理教師現代科技進階研習會 ( 中區 ) 2007 Jan. 15 th ---17 th

高級中學課程物理學科中心 委辦 高中物理教師現代科技進階研習會 ( 中區 ) 2007 Jan. 15 th ---17 th. 半導體 ：（一） 原理 李英德老師（光電系） （二）製程 劉堂傑主任（積體電路技術，電子系） （三）應用 鄭經華老師（積體電路應用，電子系） 超導體： 施仁斌老師（電子系） 光電科技：（一）基礎光電 陳敬恒老師（光電系）

neorah
Download Presentation

高級中學課程物理學科中心 委辦 高中物理教師現代科技進階研習會 ( 中區 ) 2007 Jan. 15 th ---17 th

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

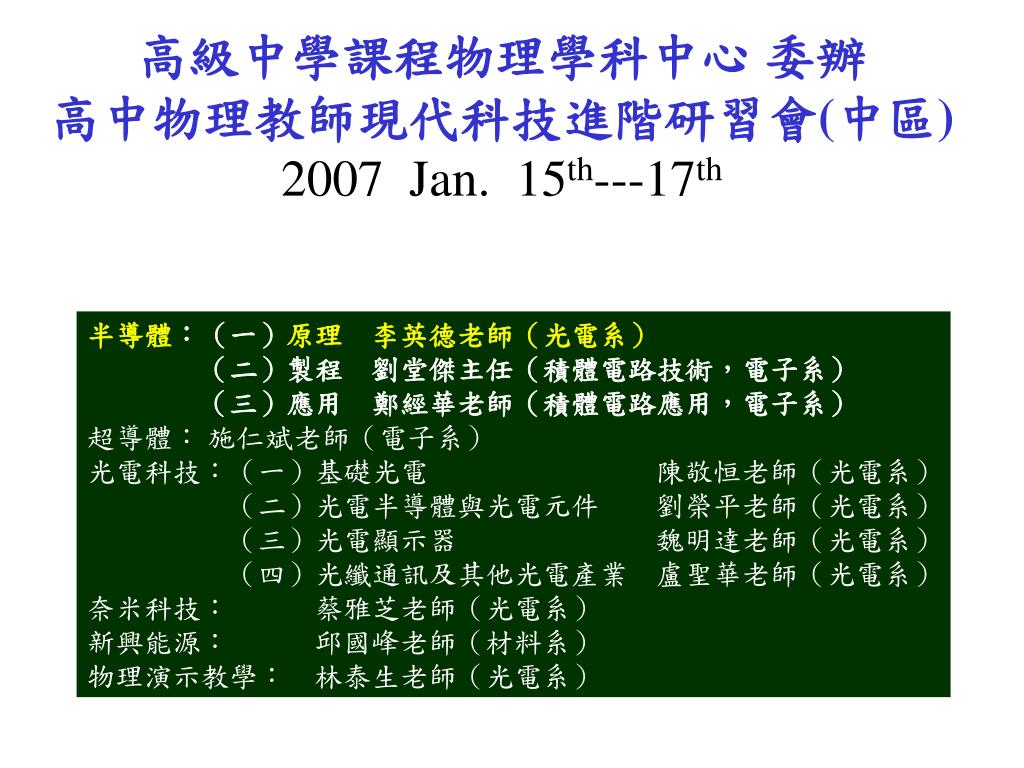

  1. 高級中學課程物理學科中心 委辦高中物理教師現代科技進階研習會(中區)2007 Jan. 15th---17th 半導體：（一）原理 李英德老師（光電系） （二）製程 劉堂傑主任（積體電路技術，電子系） （三）應用 鄭經華老師（積體電路應用，電子系） 超導體： 施仁斌老師（電子系） 光電科技：（一）基礎光電 陳敬恒老師（光電系） （二）光電半導體與光電元件 劉榮平老師（光電系） （三）光電顯示器 魏明達老師（光電系） （四）光纖通訊及其他光電產業 盧聖華老師（光電系） 奈米科技： 蔡雅芝老師（光電系） 新興能源： 邱國峰老師（材料系） 物理演示教學： 林泰生老師（光電系）

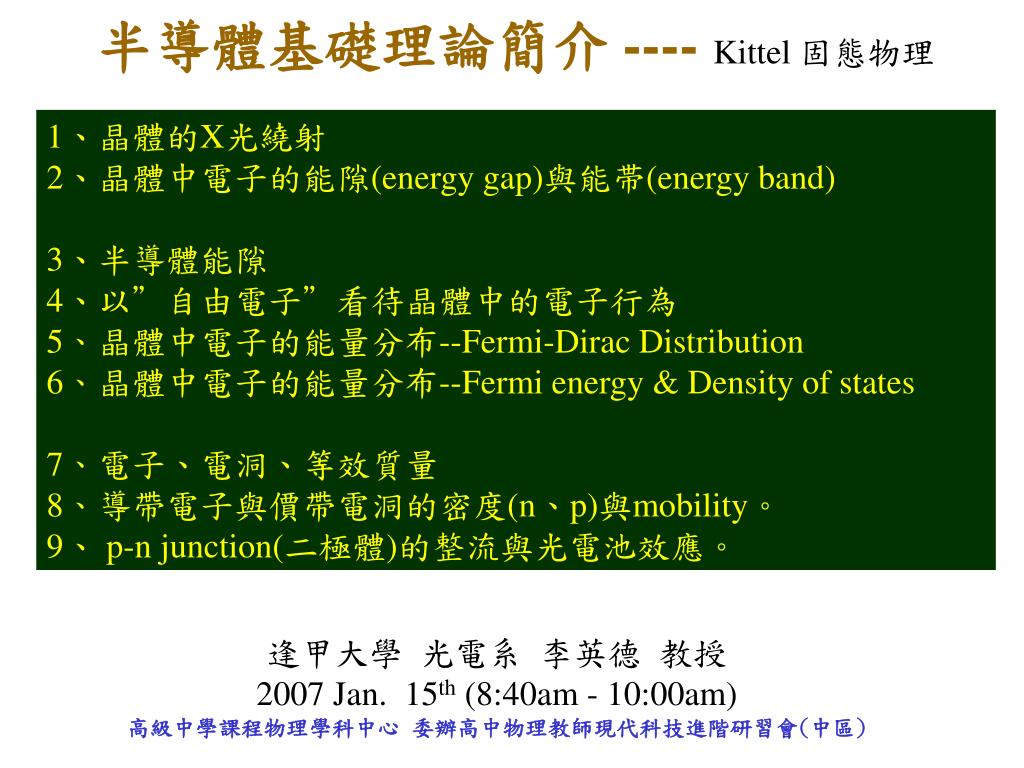

  2. 半導體基礎理論簡介 ---- Kittel 固態物理 1、晶體的X光繞射2、晶體中電子的能隙(energy gap)與能帯(energy band) 3、半導體能隙 4、以”自由電子”看待晶體中的電子行為 5、晶體中電子的能量分布--Fermi-Dirac Distribution 6、晶體中電子的能量分布--Fermi energy & Density of states 7、電子、電洞、等效質量 8、導帶電子與價帶電洞的密度(n、p)與mobility。 9、 p-n junction(二極體)的整流與光電池效應。 • 逢甲大學 光電系 李英德 教授 • Jan. 15th (8:40am - 10:00am) • 高級中學課程物理學科中心 委辦高中物理教師現代科技進階研習會(中區)

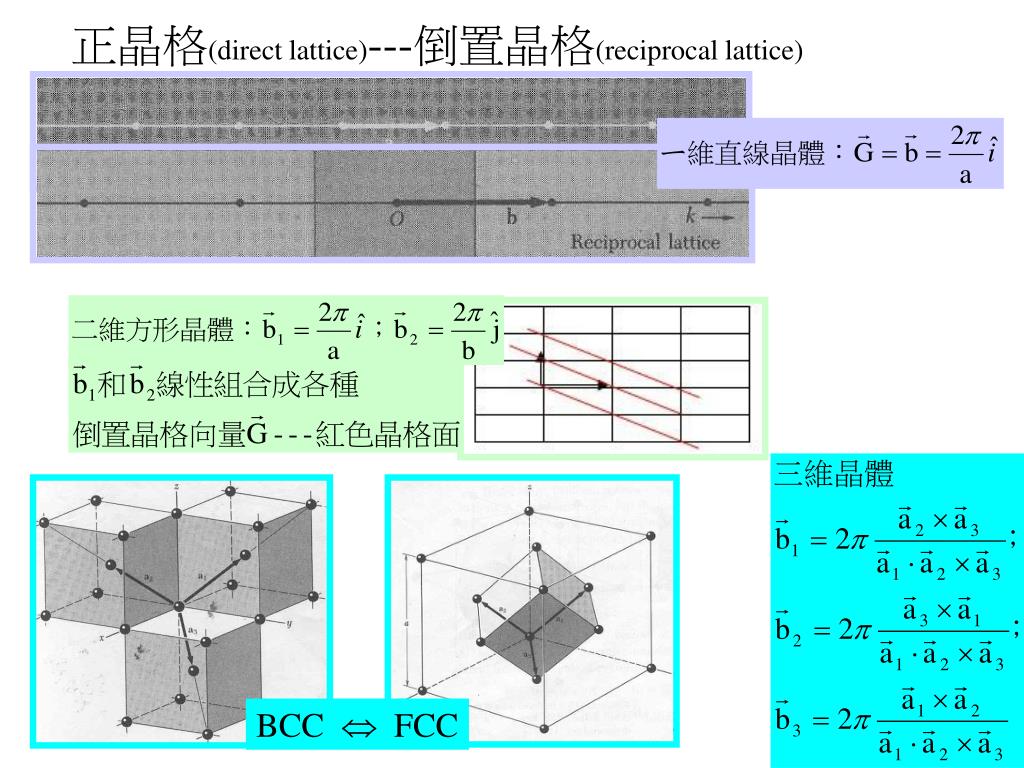

  3. 正晶格(direct lattice)---倒置晶格(reciprocal lattice) BCC  FCC

  4. Bragg Law與X光繞射

  5. X光繞射與倒置晶格及Brillouin zone Ewald construction：由已知倒置晶格推測 x 光繞射的方向與波長 將入射光束 k 向量箭頭端點 指在任一倒置晶格點上(白點)， 並繪製一圓。 由k向量起點(未必為倒置晶格點) 連至落在此圓周上的任意一個 晶格點向量就是散射光向量 k’。 Brillouin zone

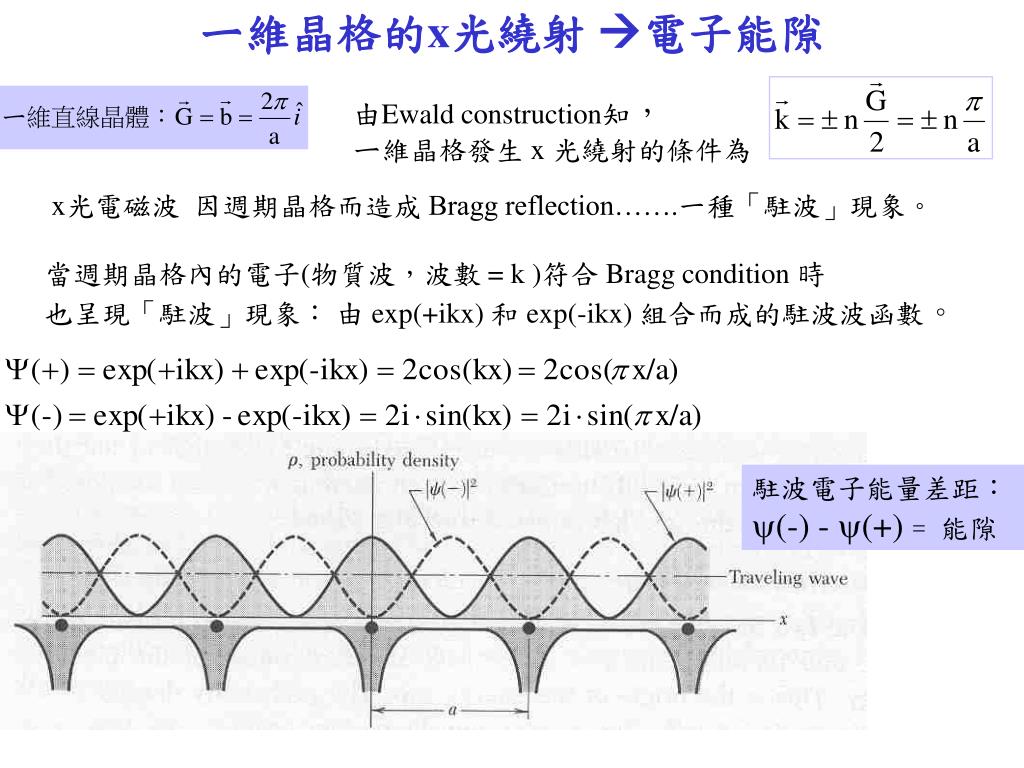

  6. ㄧ維晶格的x光繞射 電子能隙 由Ewald construction知， ㄧ維晶格發生 x 光繞射的條件為 x光電磁波 因週期晶格而造成 Bragg reflection…….一種「駐波」現象。 當週期晶格內的電子(物質波，波數 = k )符合 Bragg condition 時 也呈現「駐波」現象： 由 exp(+ikx) 和 exp(-ikx) 組合而成的駐波波函數。 駐波電子能量差距： (-) - (+) = 能隙

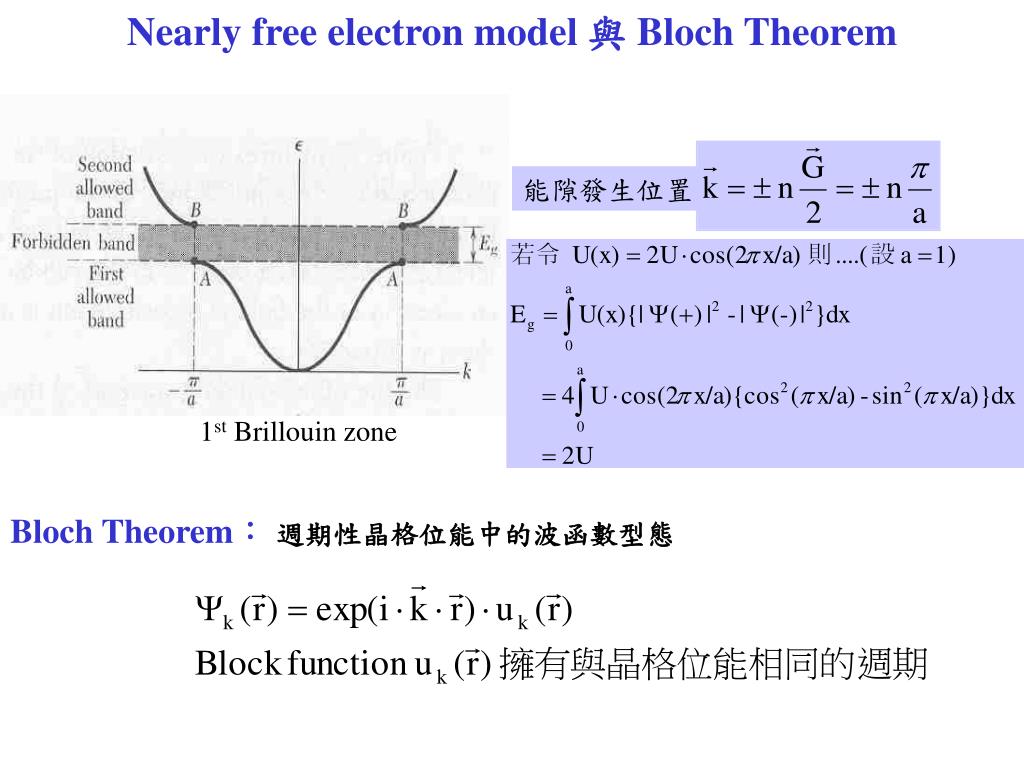

  7. Nearly free electron model 與 Bloch Theorem 能隙發生位置 1st Brillouin zone Bloch Theorem： 週期性晶格位能中的波函數型態

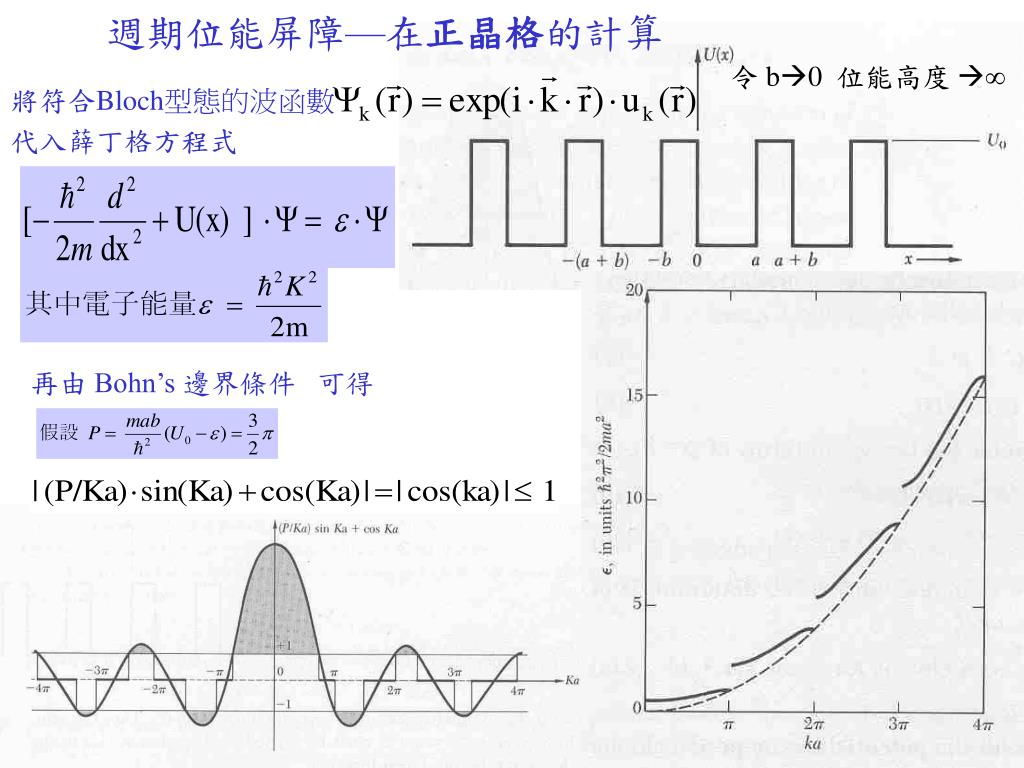

  8. 令 b0 位能高度 ∞ 週期位能屏障—在正晶格的計算 將符合Bloch型態的波函數 代入薛丁格方程式 再由 Bohn’s 邊界條件 可得

  9. 自由電子的情形(沒有晶格位能時)  不是所有的k值(= n2/L)都可以。 但若某 k 值可以，則所有 k+G 也可以。 Simple cubic晶格內的自由電子能量 沿[100] 方向(kx)的變化。

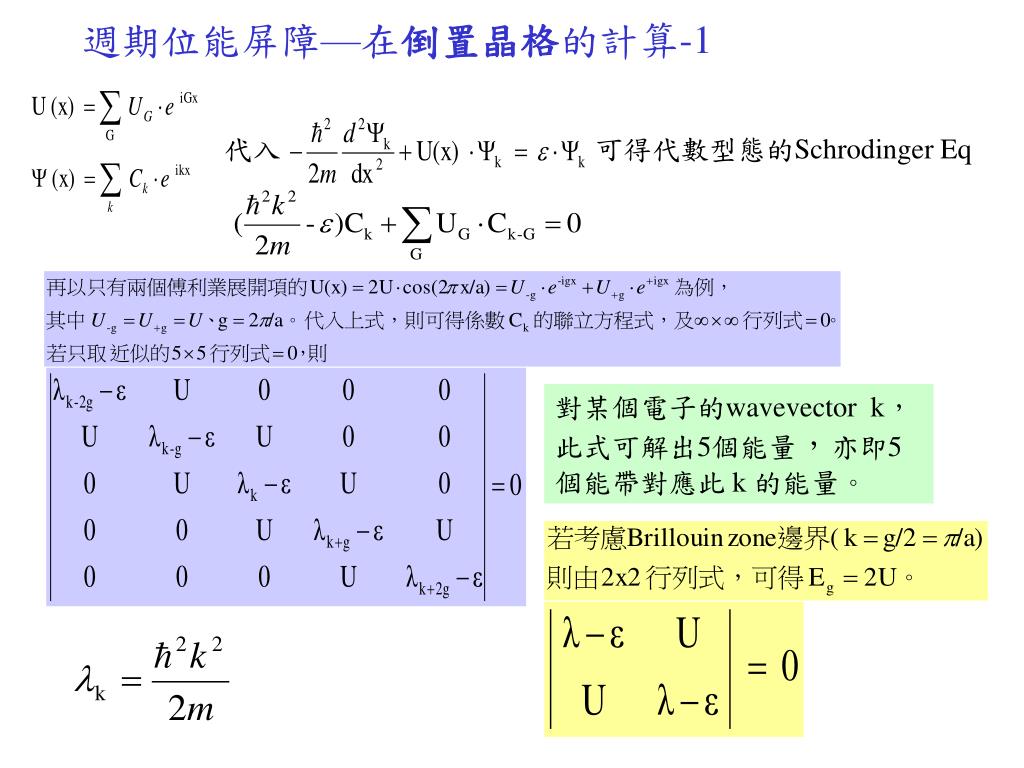

  10. 週期位能屏障—在倒置晶格的計算-1 代入 可得代數型態的Schrodinger Eq 對某個電子的wavevector k，此式可解出5個能量，亦即5個能帶對應此 k 的能量。

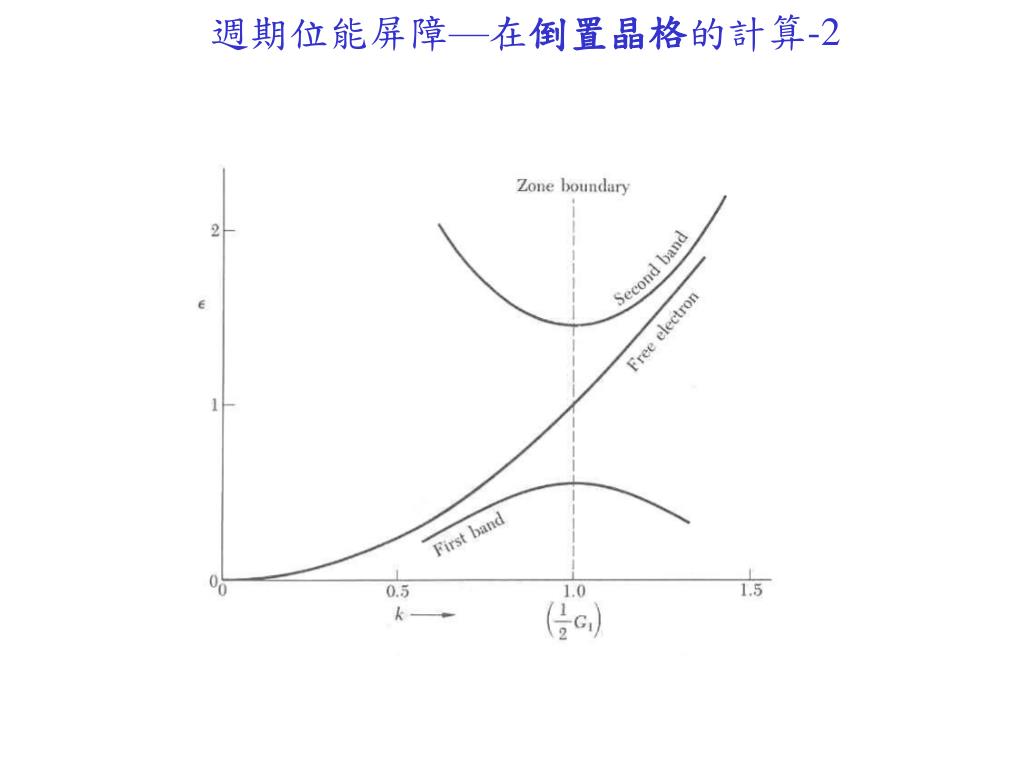

  11. 週期位能屏障—在倒置晶格的計算-2

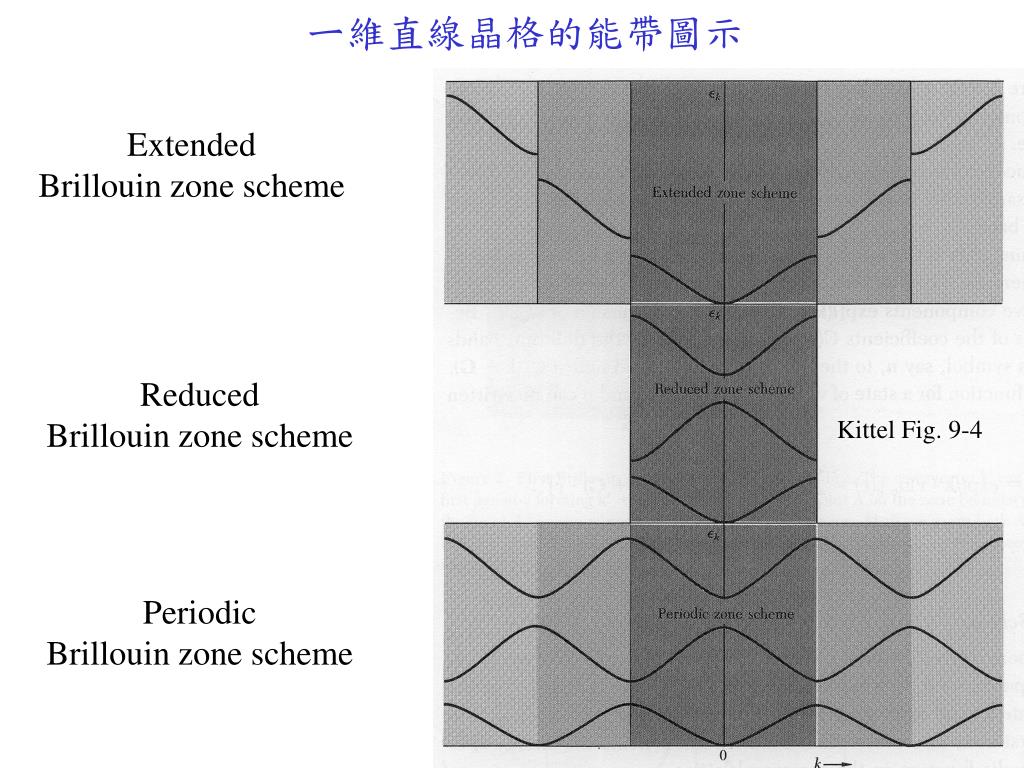

  12. ㄧ維直線晶格的能帶圖示 Extended Brillouin zone scheme Reduced Brillouin zone scheme Kittel Fig. 9-4 Periodic Brillouin zone scheme

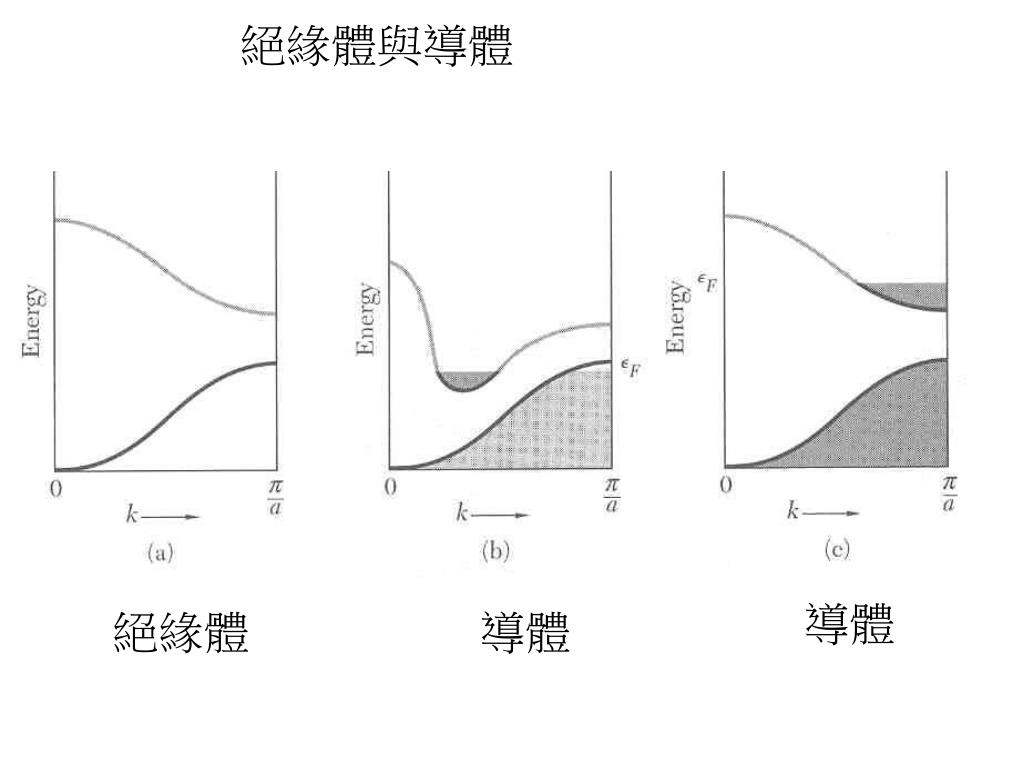

  13. 絕緣體與導體 導體 絕緣體 導體

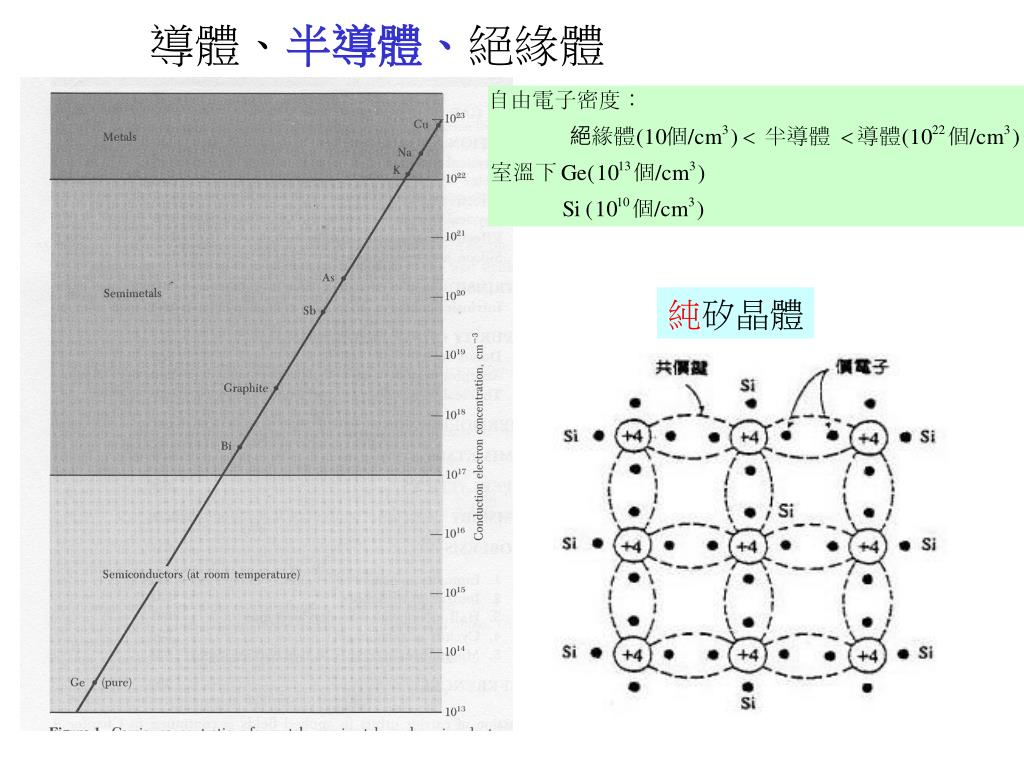

  14. 導體、半導體、絕緣體 純矽晶體

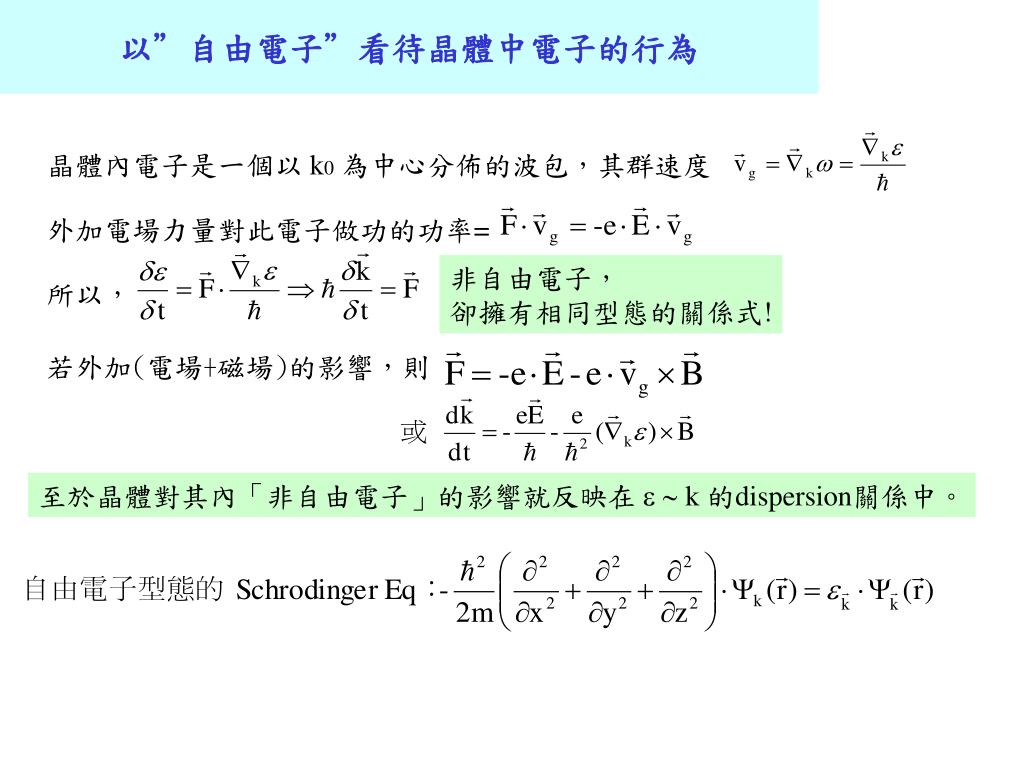

  15. 以”自由電子”看待晶體中電子的行為 晶體內電子是一個以 k0為中心分佈的波包，其群速度 外加電場力量對此電子做功的功率= 非自由電子， 卻擁有相同型態的關係式! 所以， 若外加(電場+磁場)的影響，則 至於晶體對其內「非自由電子」的影響就反映在   k 的dispersion關係中。

  16. 晶體中電子的自由電子行為--量子力學推導 週期a的一維晶體中之位移 operator T的定義： T作用到此晶體中Bloch波函數，可得： 而且 T 符合量子力學關係式： 當無外力時， H = H0 且 [H0，T] = 0 當有均勻外力時，H = H0 - Fx 且 [H， T] = FaT 故，當有均勻外力時，

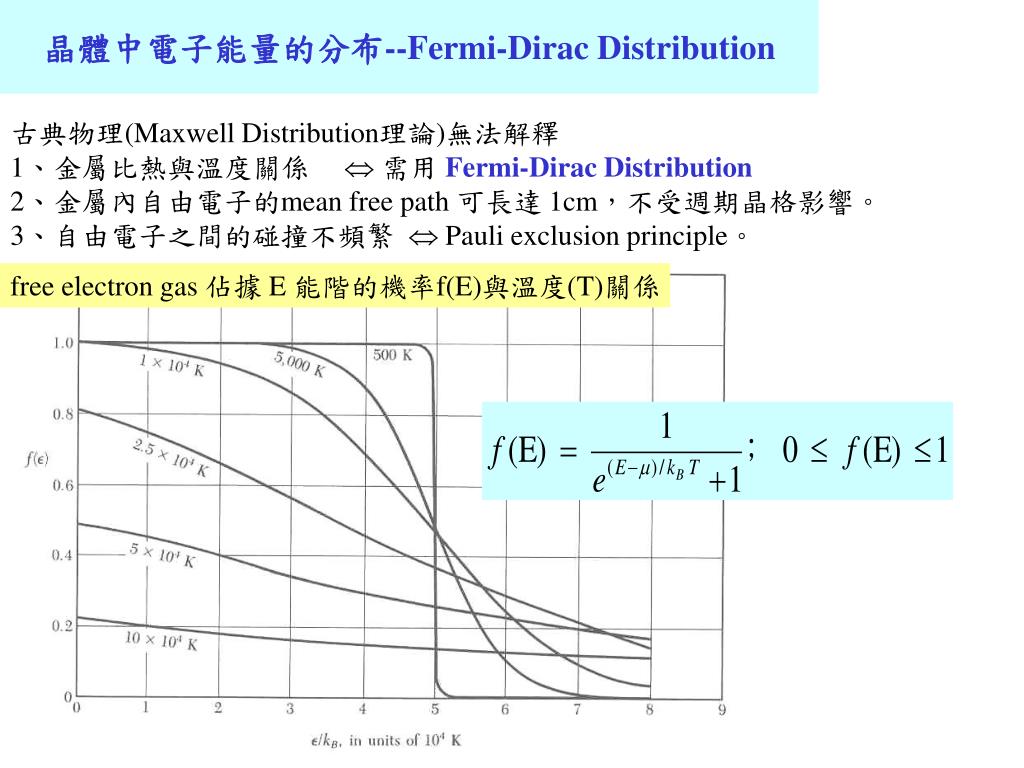

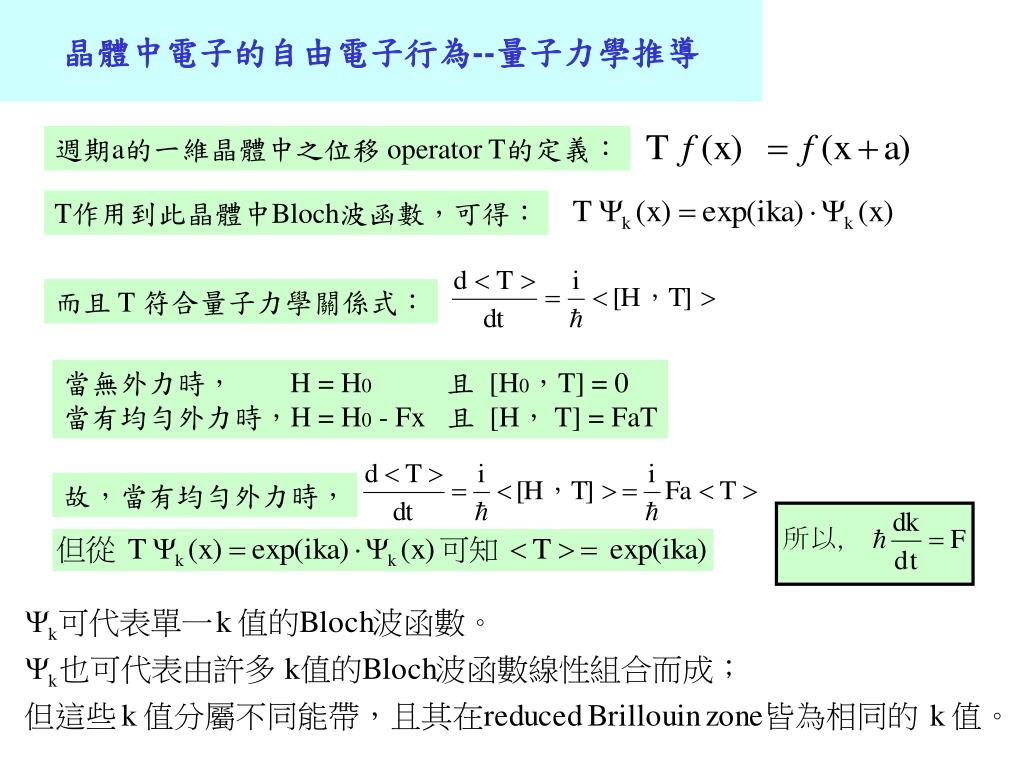

  17. 晶體中電子能量的分布--Fermi-Dirac Distribution 古典物理(Maxwell Distribution理論)無法解釋 1、金屬比熱與溫度關係  需用 Fermi-Dirac Distribution 2、金屬內自由電子的mean free path 可長達 1cm，不受週期晶格影響。 3、自由電子之間的碰撞不頻繁  Pauli exclusion principle。 free electron gas 佔據 E 能階的機率f(E)與溫度(T)關係

  18. 晶體中電子能量的分布—Fermi energy & Density of states 以三維k-空間描繪 Free electron gas 在基態時(T = 0K)的能量分布 每(2/L)^3體積內，對應一個不同大小或方向的量子化波數(或稱軌域)；每個軌域可容 2 個電子。 能量  的電子總數目

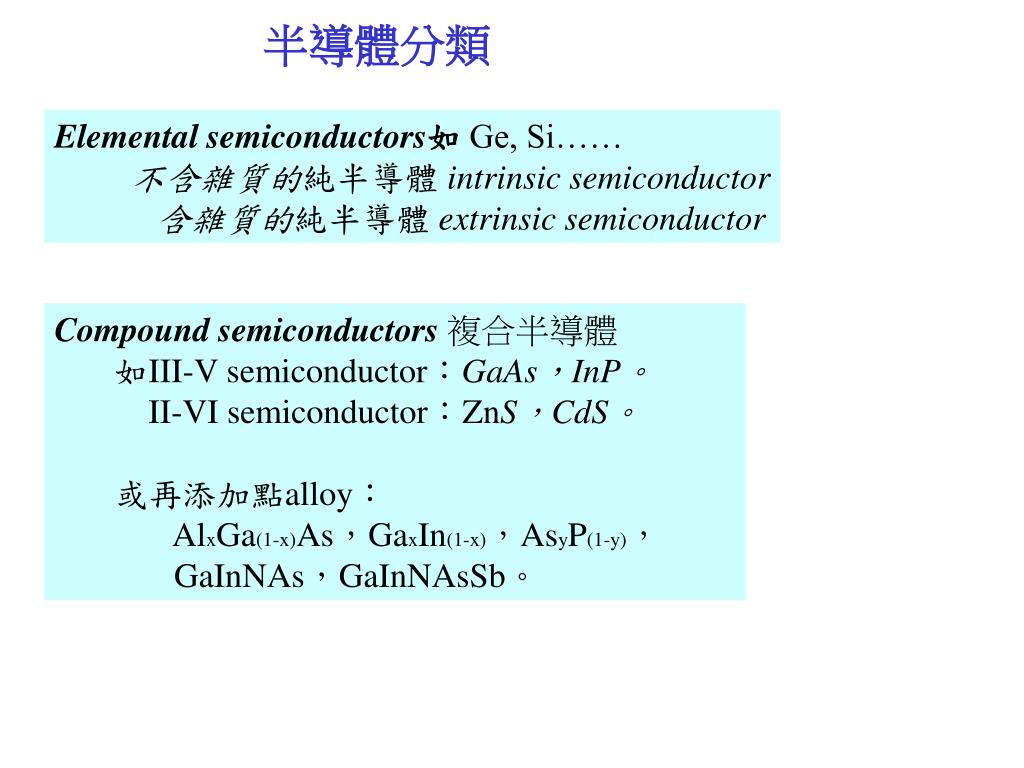

  19. 半導體分類 Elemental semiconductors如 Ge, Si…… 不含雜質的純半導體 intrinsic semiconductor 含雜質的純半導體extrinsic semiconductor Compound semiconductors 複合半導體 如III-V semiconductor：GaAs，InP。 II-VI semiconductor：ZnS，CdS。 或再添加點alloy： AlxGa(1-x)As，GaxIn(1-x)，AsyP(1-y)， GaInNAs，GaInNAsSb。

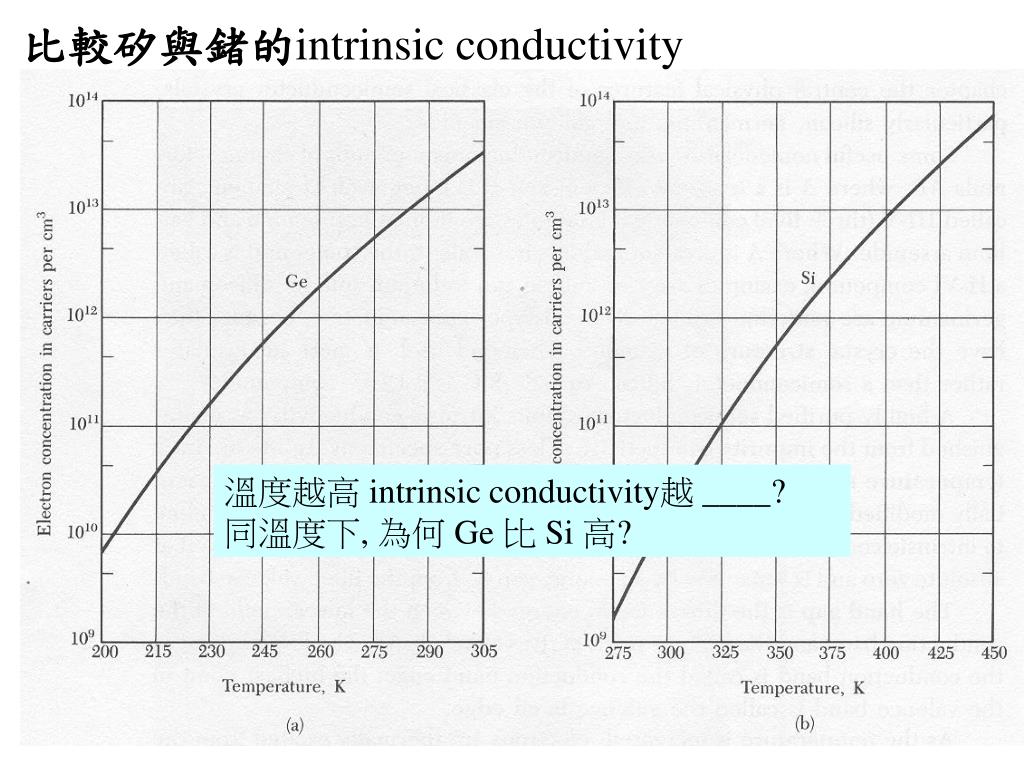

  20. 比較矽與鍺的intrinsic conductivity 溫度越高 intrinsic conductivity越 ____? 同溫度下, 為何 Ge 比 Si 高?

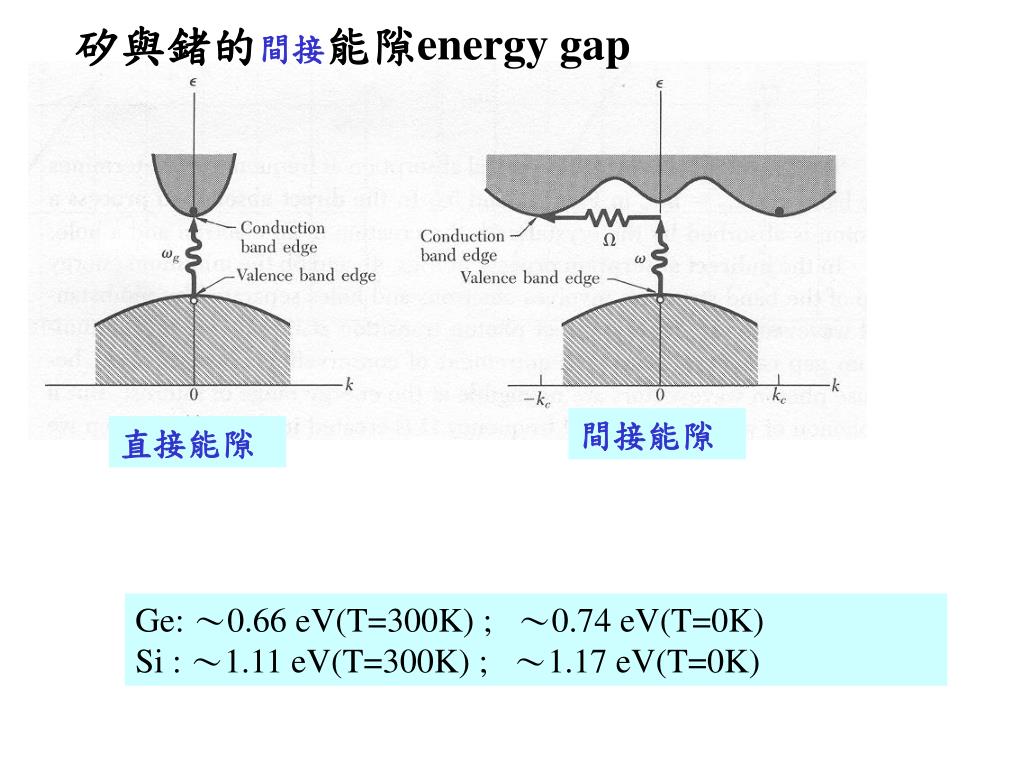

  21. 矽與鍺的間接能隙energy gap 間接能隙 直接能隙 Ge: ～0.66 eV(T=300K) ; ～0.74 eV(T=0K) Si : ～1.11 eV(T=300K) ; ～1.17 eV(T=0K)

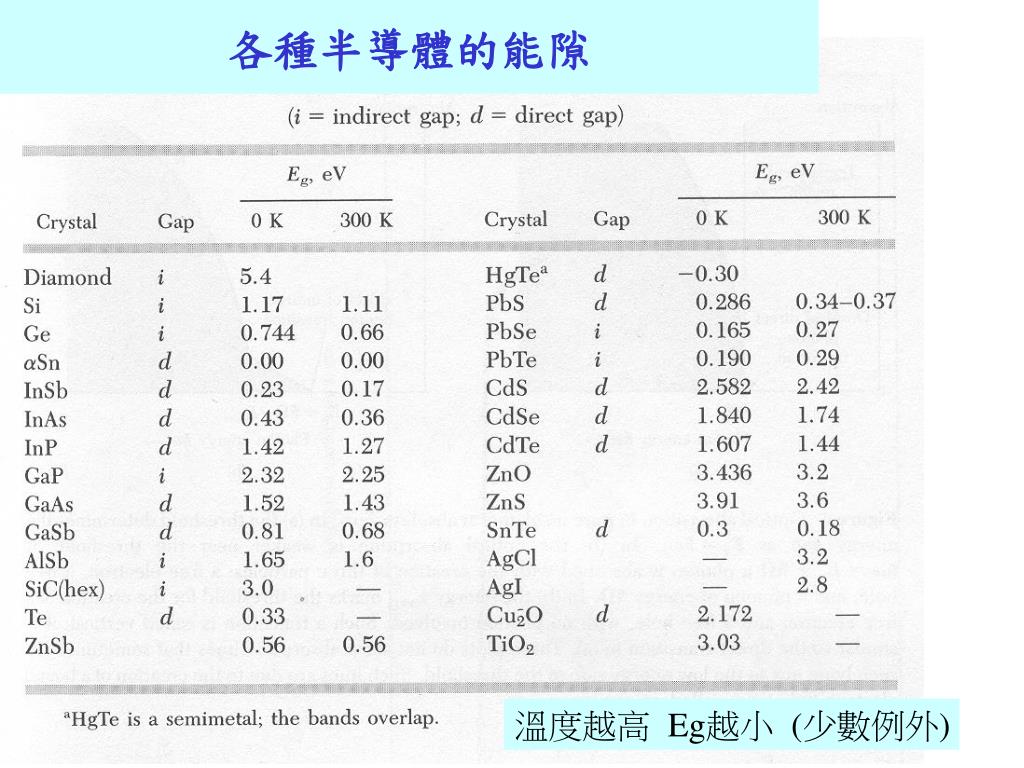

  22. 各種半導體的能隙 溫度越高 Eg越小 (少數例外)

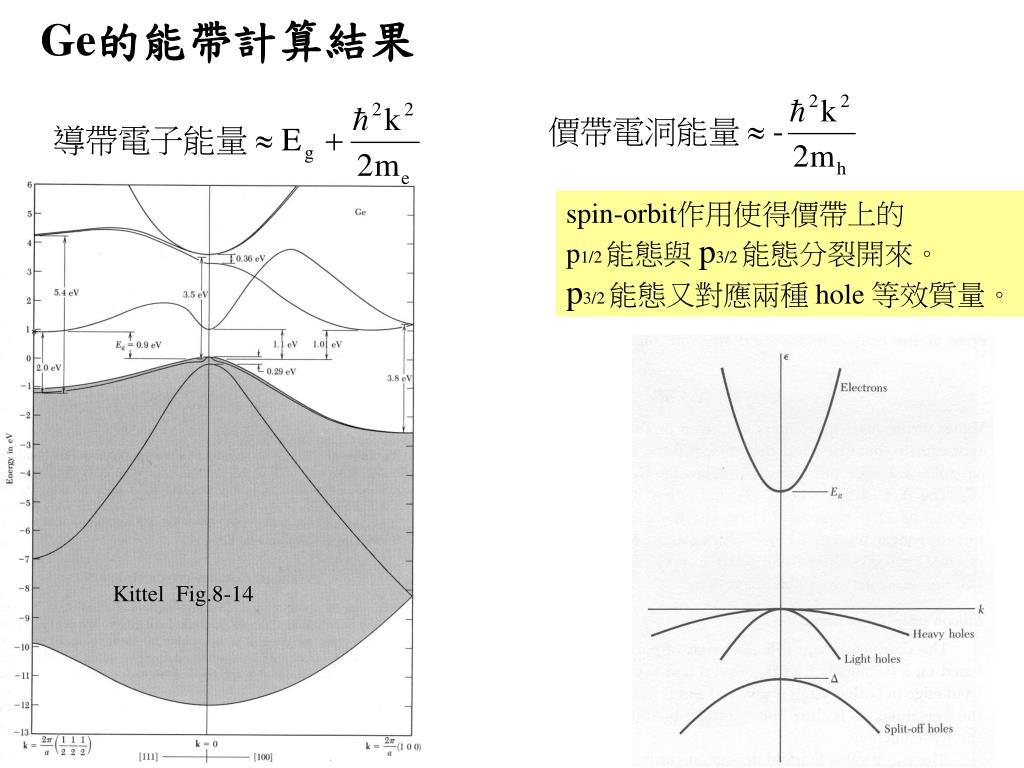

  23. Ge的能帶計算結果 spin-orbit作用使得價帶上的 p1/2 能態與 p3/2 能態分裂開來。 p3/2 能態又對應兩種 hole 等效質量。 Kittel Fig.8-14

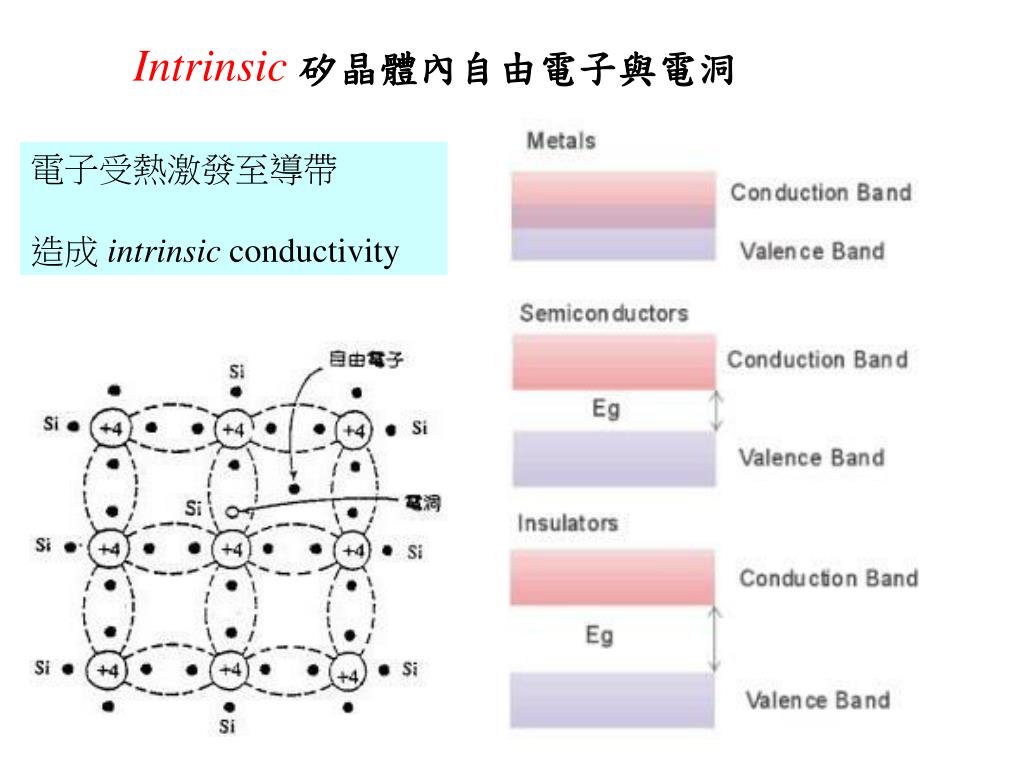

  24. Intrinsic 矽晶體內自由電子與電洞 電子受熱激發至導帶 造成 intrinsic conductivity

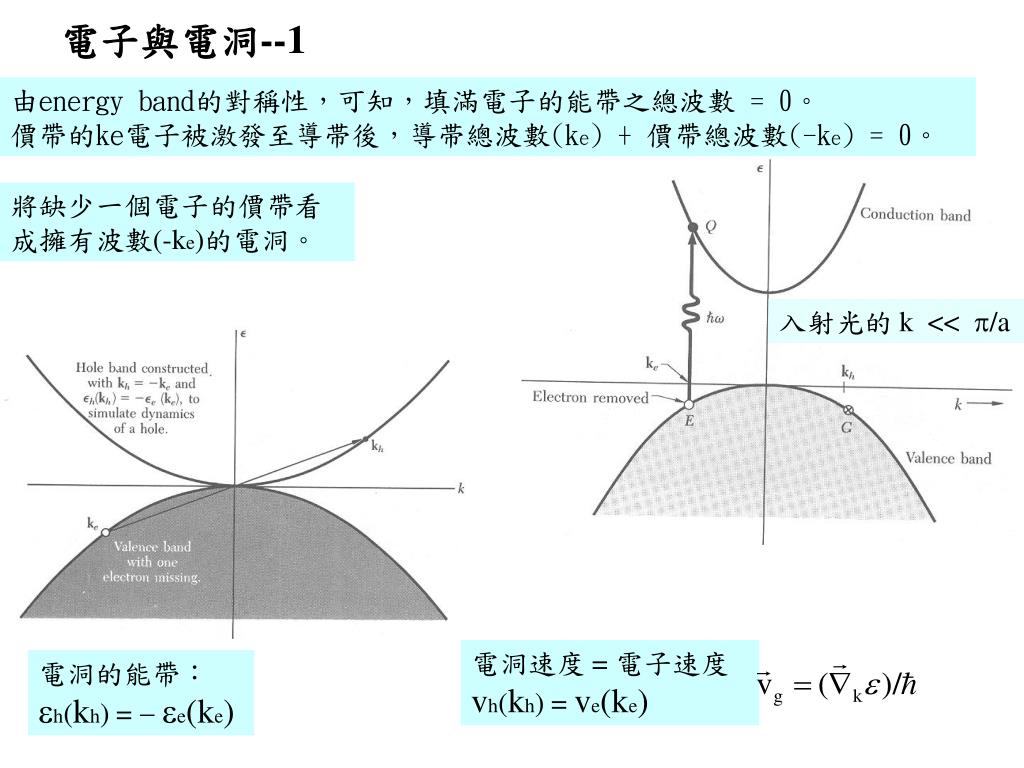

  25. 電子與電洞--1 由energy band的對稱性，可知，填滿電子的能帶之總波數 = 0。 價帶的ke電子被激發至導帯後，導帯總波數(ke) + 價帶總波數(-ke) = 0。 將缺少一個電子的價帶看成擁有波數(-ke)的電洞。 入射光的 k << /a 電洞速度 = 電子速度 vh(kh) = ve(ke) 電洞的能帶：h(kh) =  e(ke)

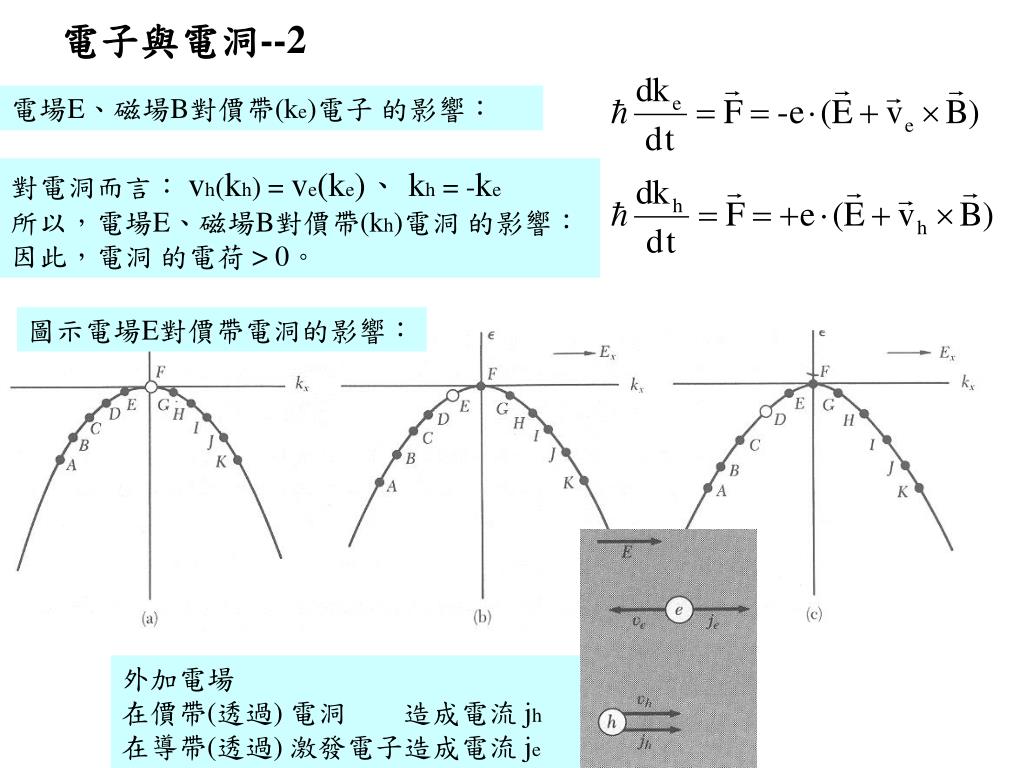

  26. 電子與電洞--2 電場E、磁場B對價帶(ke)電子 的影響： 對電洞而言： vh(kh) = ve(ke)、 kh = -ke 所以，電場E、磁場B對價帶(kh)電洞 的影響： 因此，電洞 的電荷 > 0。 圖示電場E對價帶電洞的影響： 外加電場 在價帶(透過) 電洞 造成電流 jh 在導帶(透過) 激發電子造成電流 je

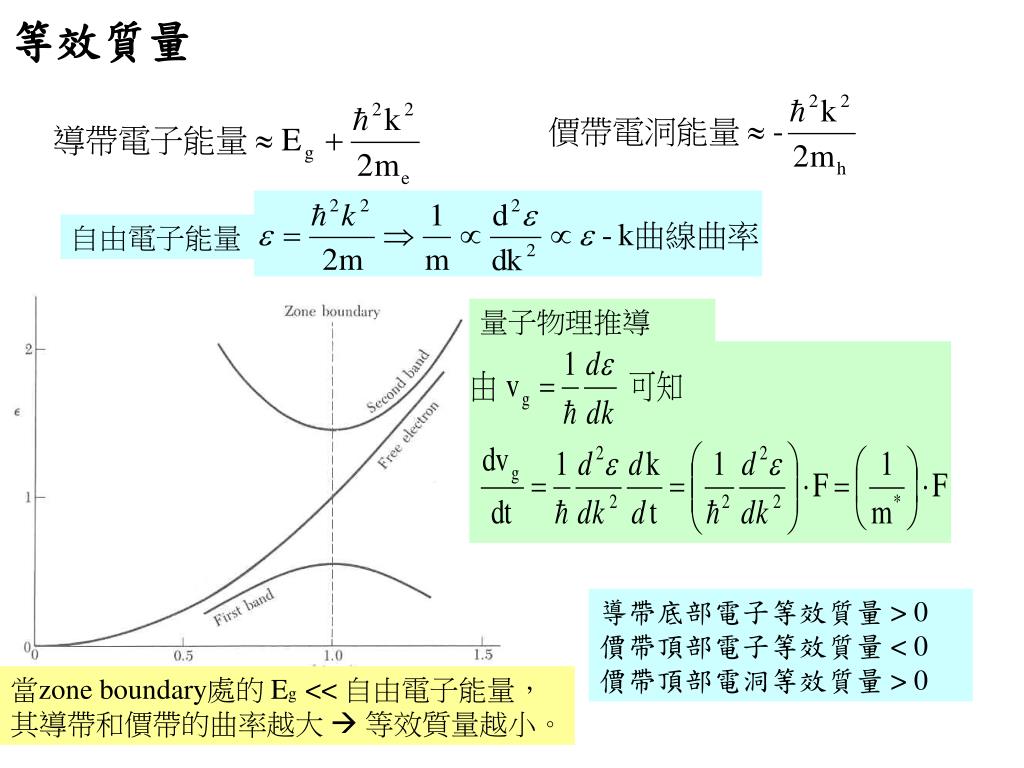

  27. 等效質量 自由電子能量 量子物理推導 導帶底部電子等效質量 > 0 價帶頂部電子等效質量 < 0 價帶頂部電洞等效質量 > 0 當zone boundary處的 Eg << 自由電子能量， 其導帶和價帶的曲率越大  等效質量越小。

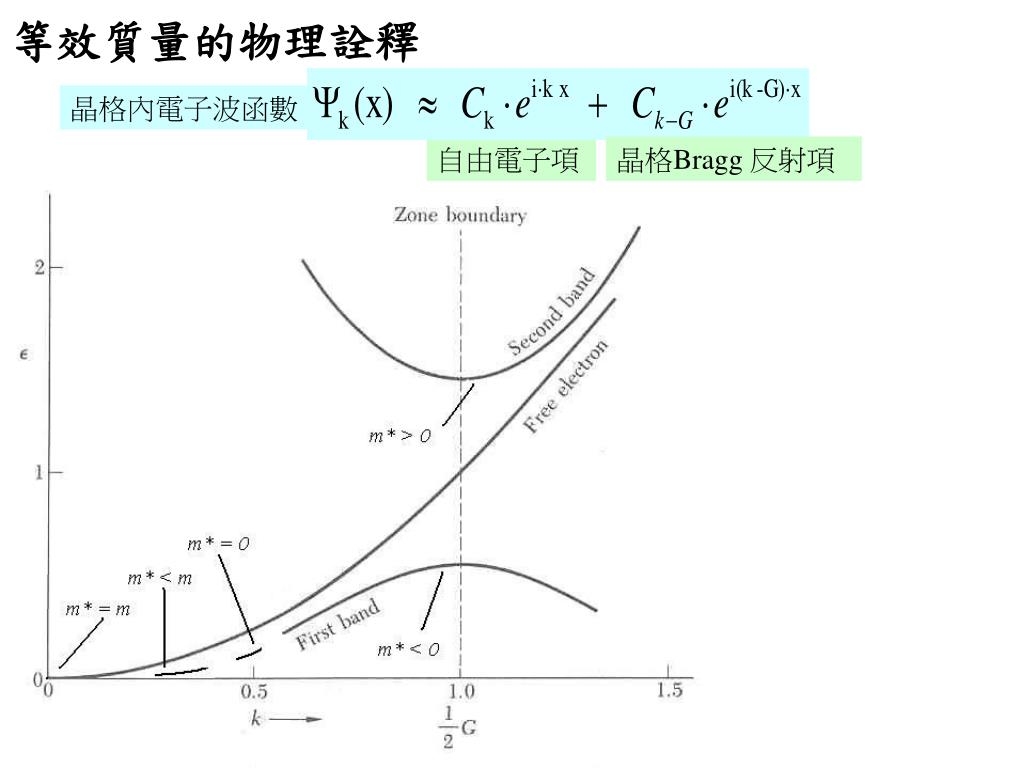

  28. 等效質量的物理詮釋 晶格內電子波函數 自由電子項 晶格Bragg 反射項

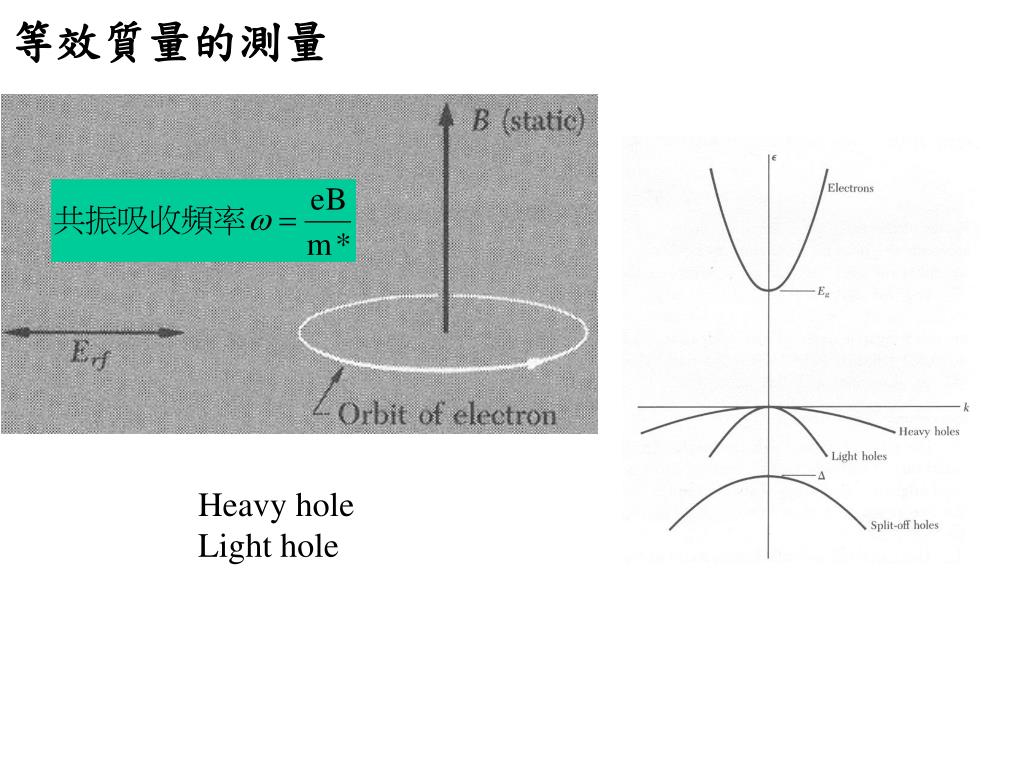

  29. 等效質量的測量 Heavy hole Light hole

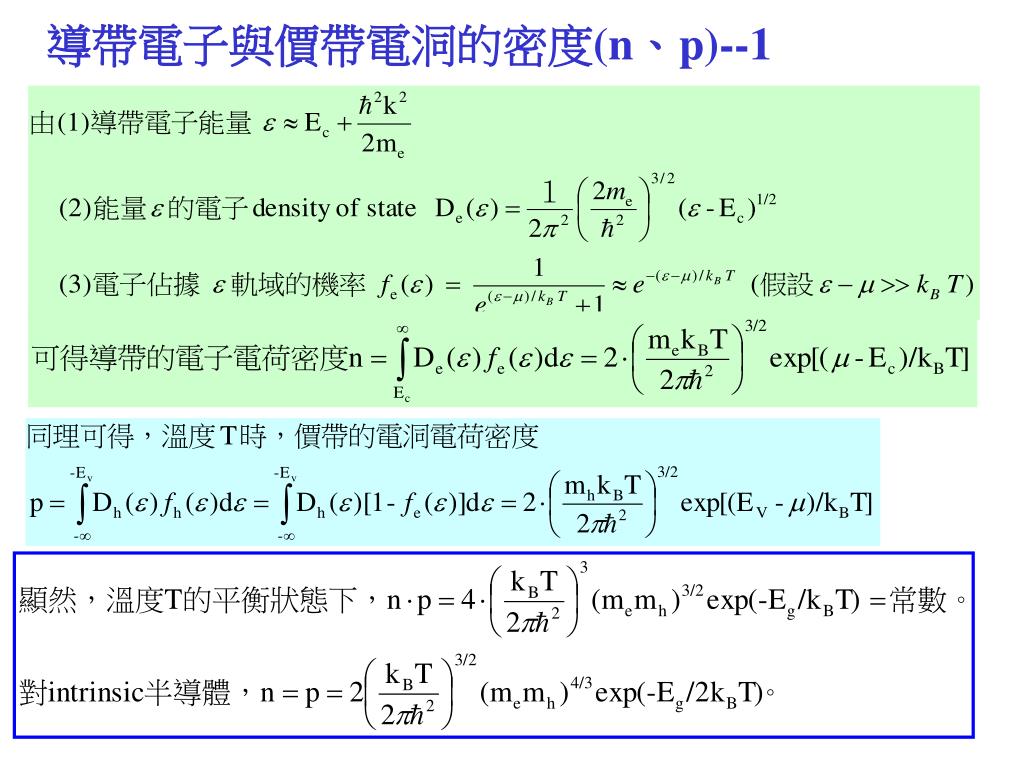

  30. 導帶電子與價帶電洞的密度(n、p)--1

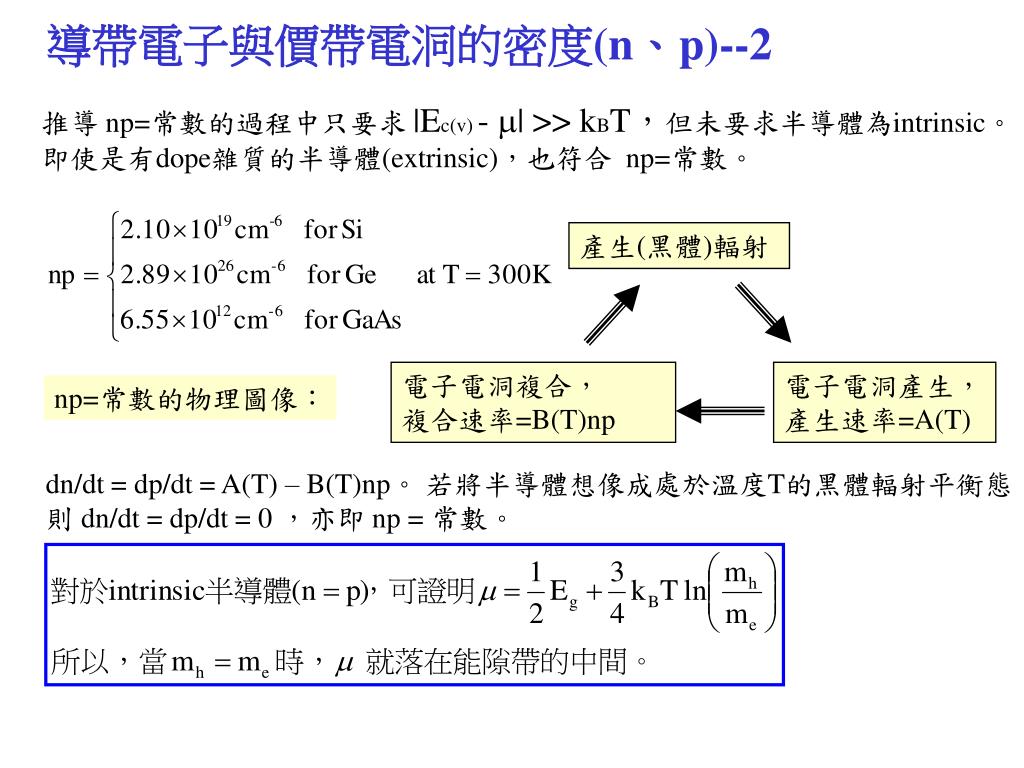

  31. 產生(黑體)輻射 電子電洞複合， 複合速率=B(T)np 電子電洞產生， 產生速率=A(T) 導帶電子與價帶電洞的密度(n、p)--2 推導 np=常數的過程中只要求 |Ec(v) - | >> kBT，但未要求半導體為intrinsic。 即使是有dope雜質的半導體(extrinsic)，也符合 np=常數。 np=常數的物理圖像： dn/dt = dp/dt = A(T) – B(T)np。 若將半導體想像成處於溫度T的黑體輻射平衡態 則 dn/dt = dp/dt = 0 ，亦即 np = 常數。

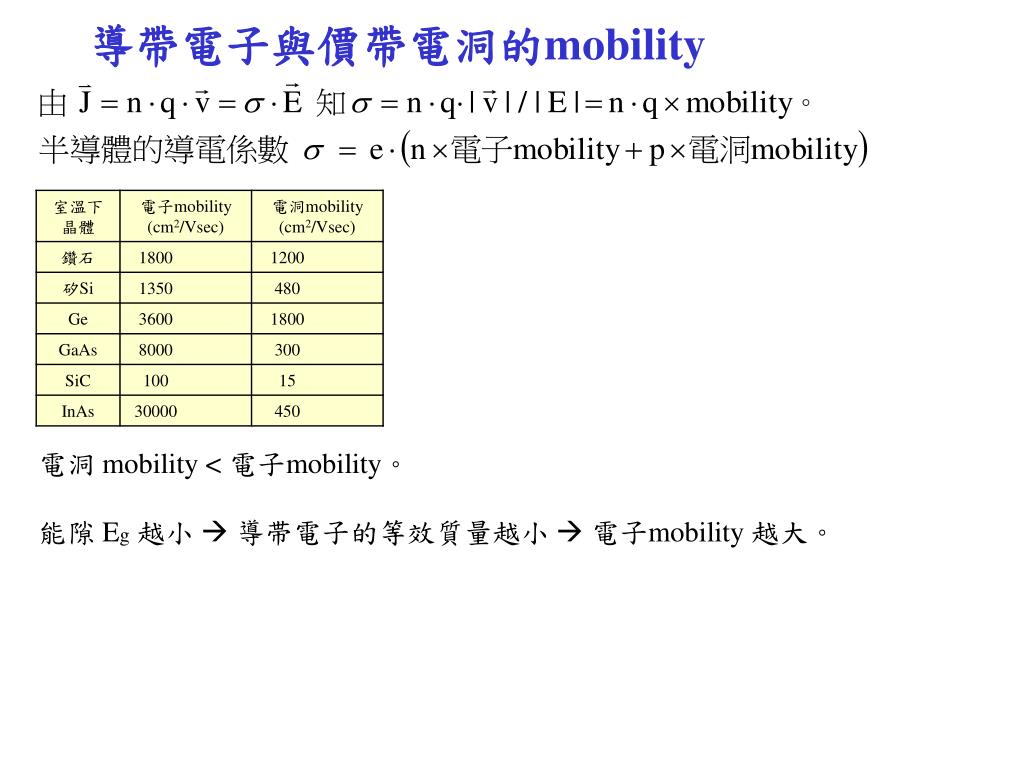

  32. 導帶電子與價帶電洞的mobility 電洞 mobility < 電子mobility。 能隙 Eg越小  導帯電子的等效質量越小  電子mobility 越大。

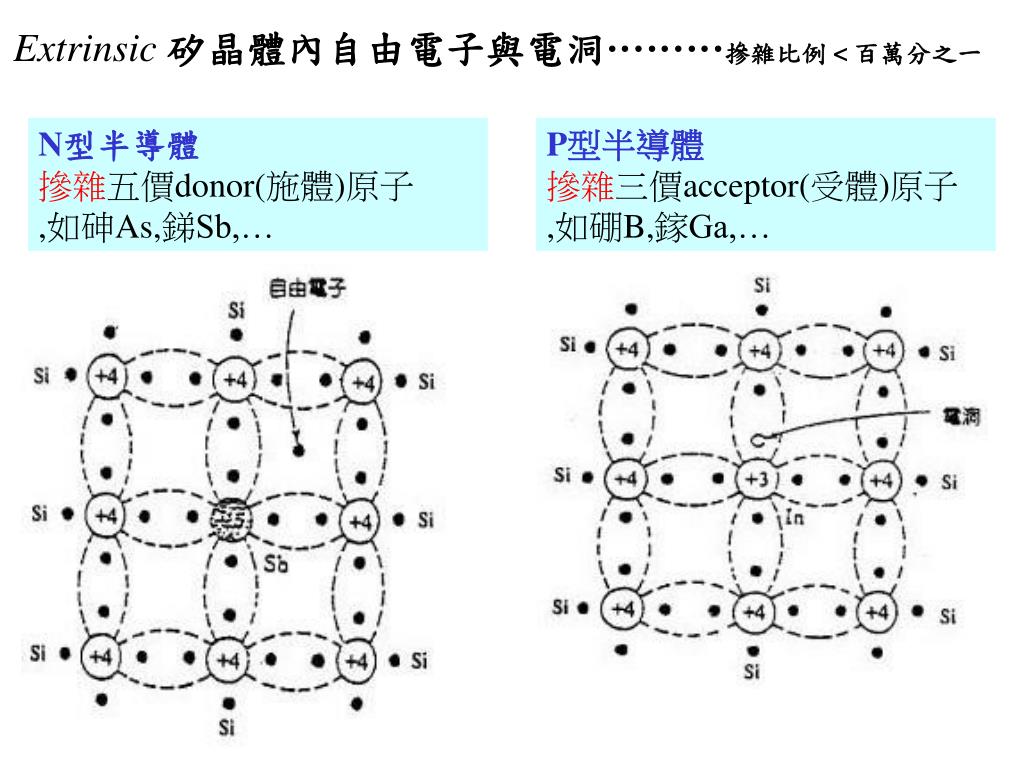

  33. Extrinsic 矽晶體內自由電子與電洞………摻雜比例 < 百萬分之一 N型半導體 摻雜五價donor(施體)原子 ,如砷As,銻Sb,… P型半導體 摻雜三價acceptor(受體)原子 ,如硼B,鎵Ga,…

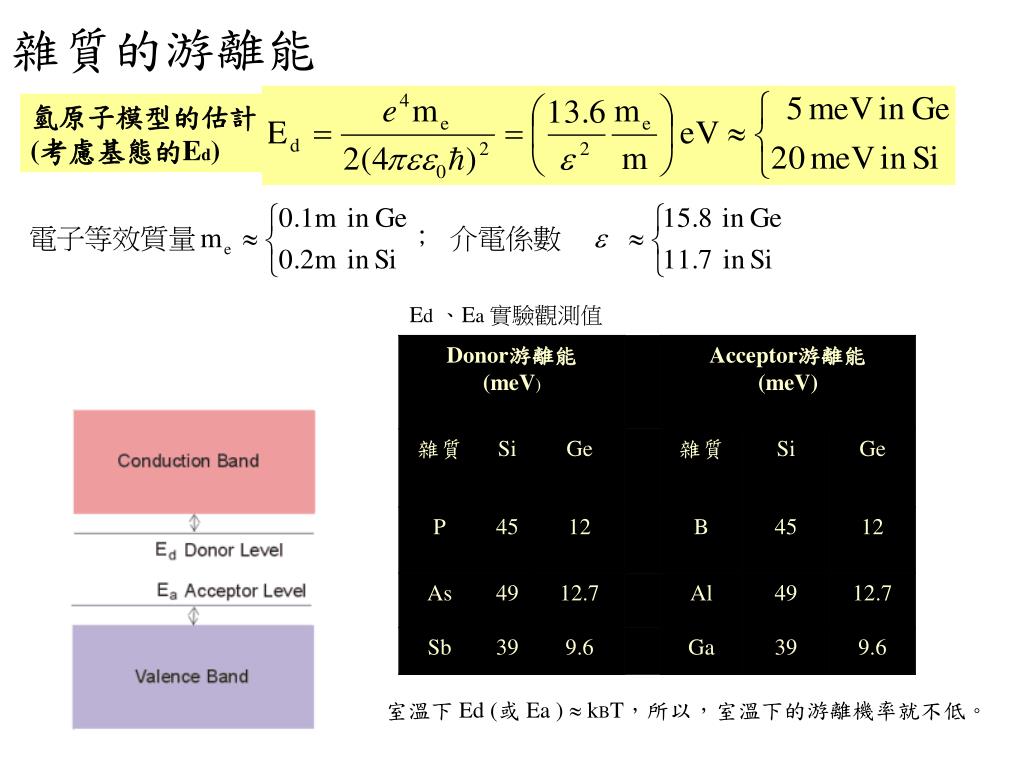

  34. 雜質的游離能 氫原子模型的估計 (考慮基態的Ed) Ed、Ea 實驗觀測值 室溫下 Ed (或 Ea )  kBT，所以，室溫下的游離機率就不低。

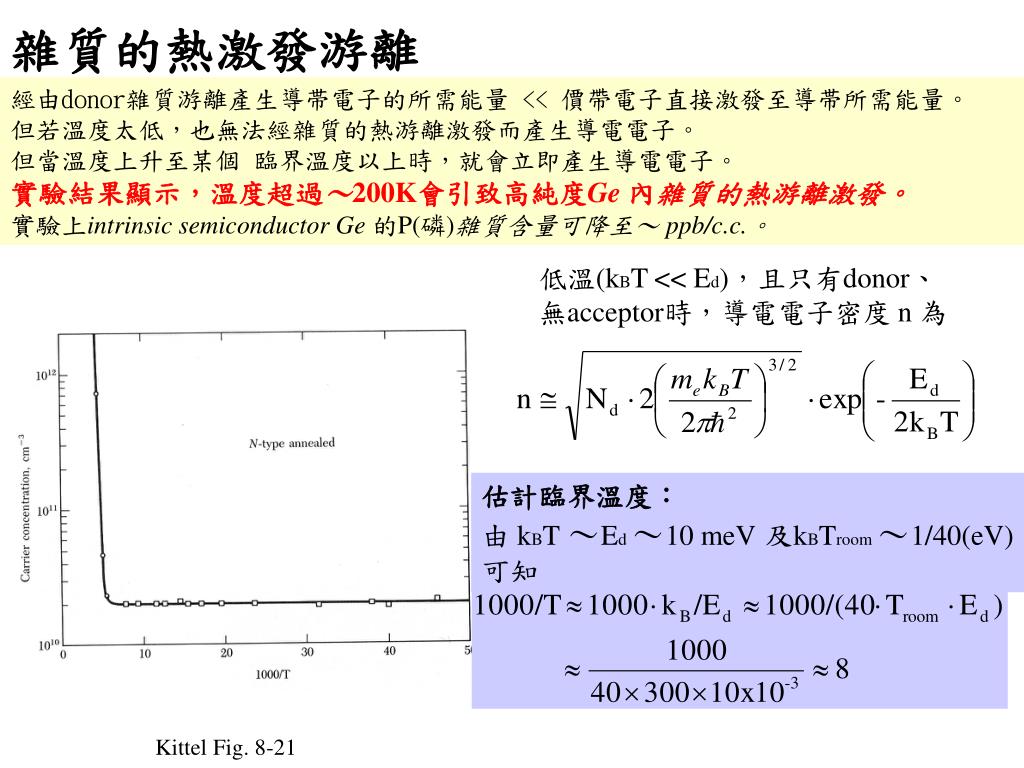

  35. 雜質的熱激發游離 經由donor雜質游離產生導帯電子的所需能量 << 價帶電子直接激發至導帯所需能量。 但若溫度太低，也無法經雜質的熱游離激發而產生導電電子。 但當溫度上升至某個 臨界溫度以上時，就會立即產生導電電子。 實驗結果顯示，溫度超過～200K會引致高純度Ge內雜質的熱游離激發。 實驗上intrinsic semiconductor Ge 的P(磷)雜質含量可降至～ ppb/c.c.。 低溫(kBT << Ed)，且只有donor、 無acceptor時，導電電子密度 n 為 估計臨界溫度： 由 kBT ～Ed ～10 meV及kBTroom ～1/40(eV) 可知 Kittel Fig. 8-21

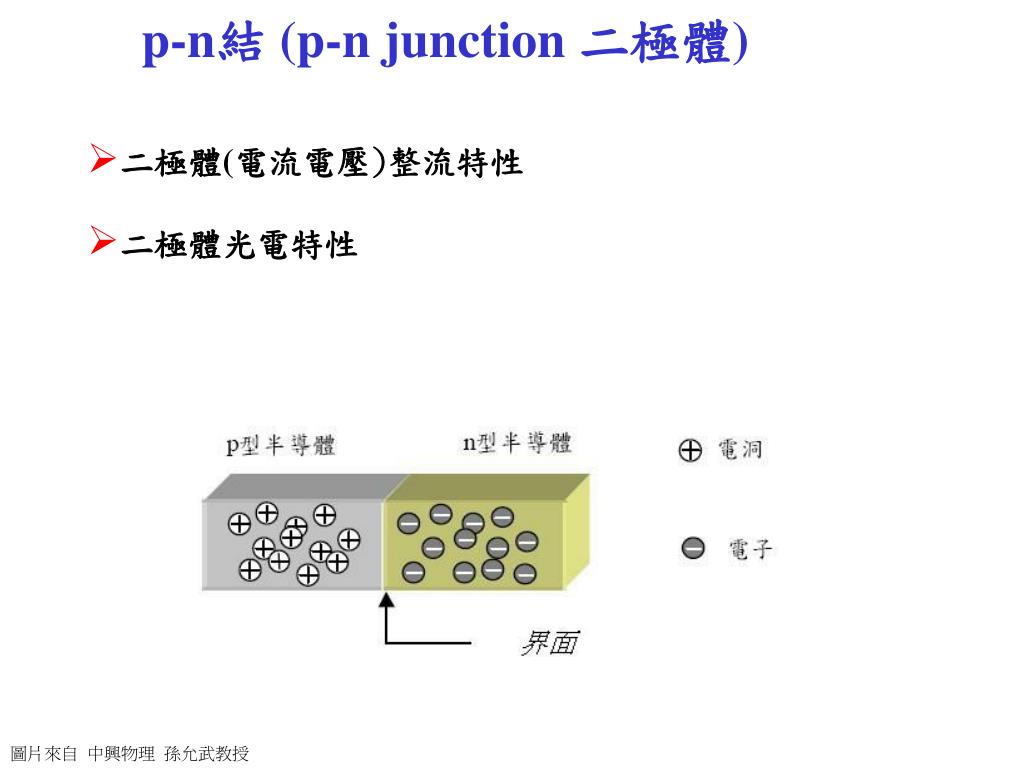

  36. p-n結 (p-n junction 二極體) • 二極體(電流電壓)整流特性 • 二極體光電特性 圖片來自 中興物理 孫允武教授

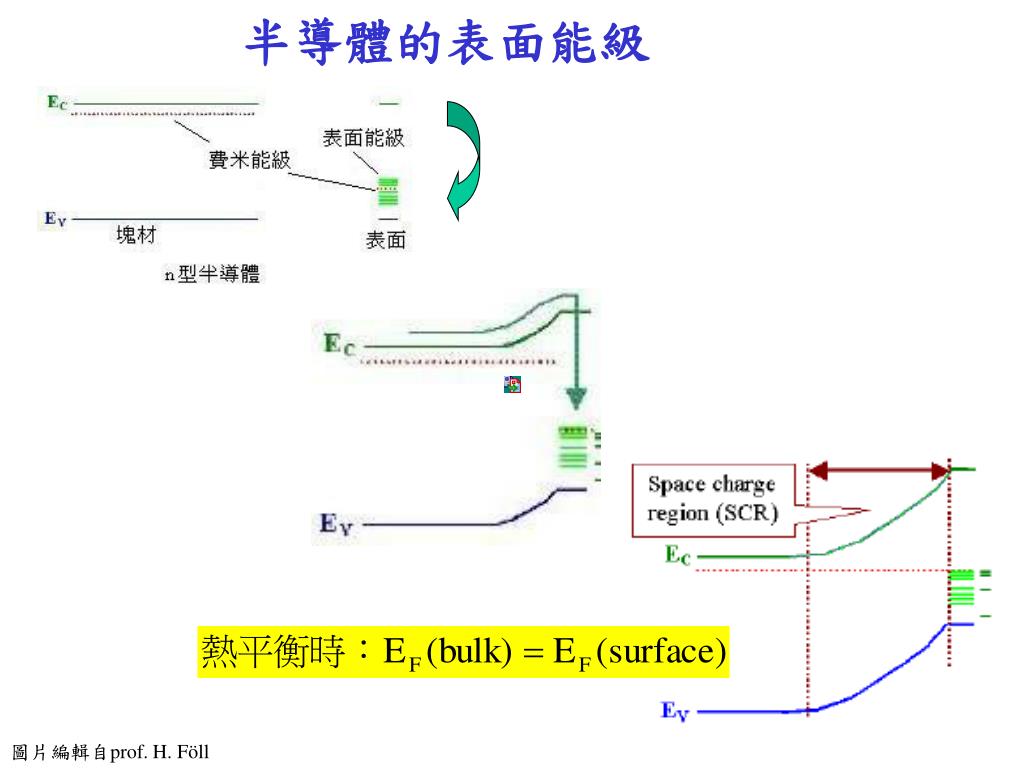

  37. 半導體的表面能級 圖片編輯自prof. H. Föll

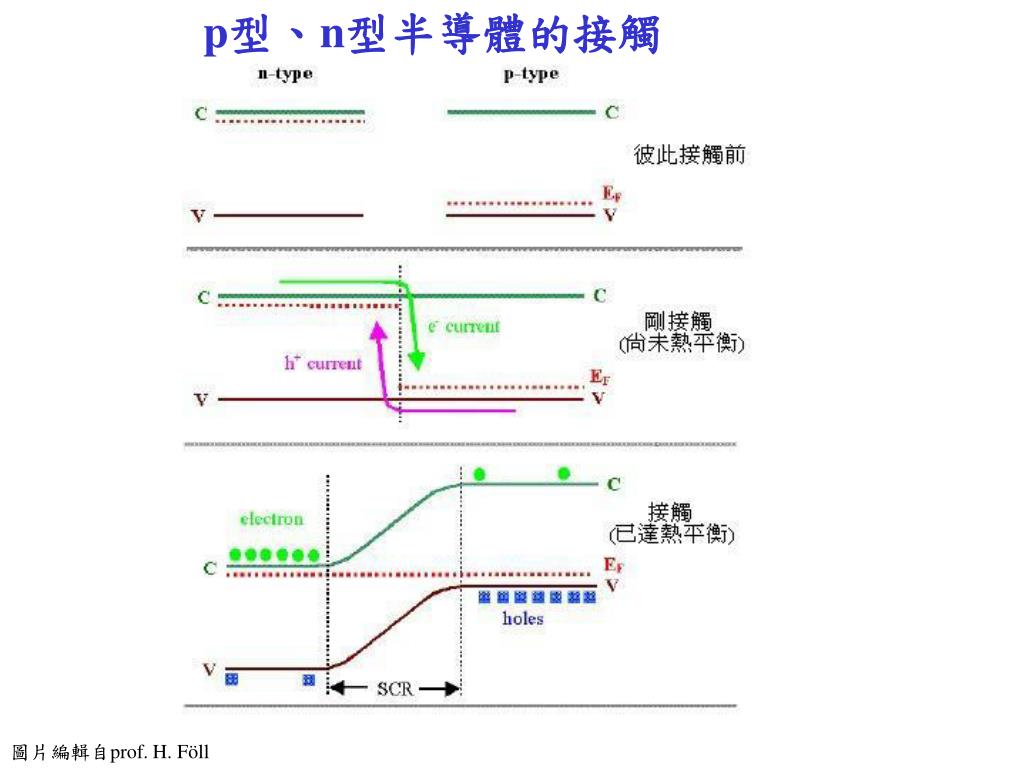

  38. p型、n型半導體的接觸 圖片編輯自prof. H. Föll

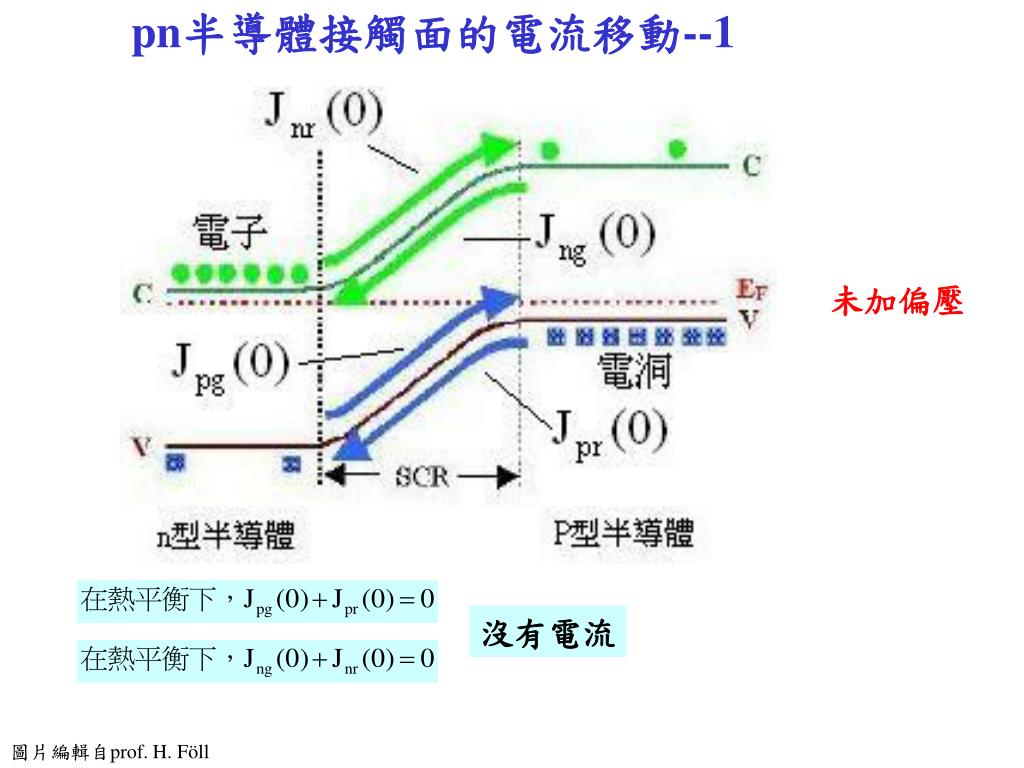

  39. pn半導體接觸面的電流移動--1 未加偏壓 沒有電流 圖片編輯自prof. H. Föll

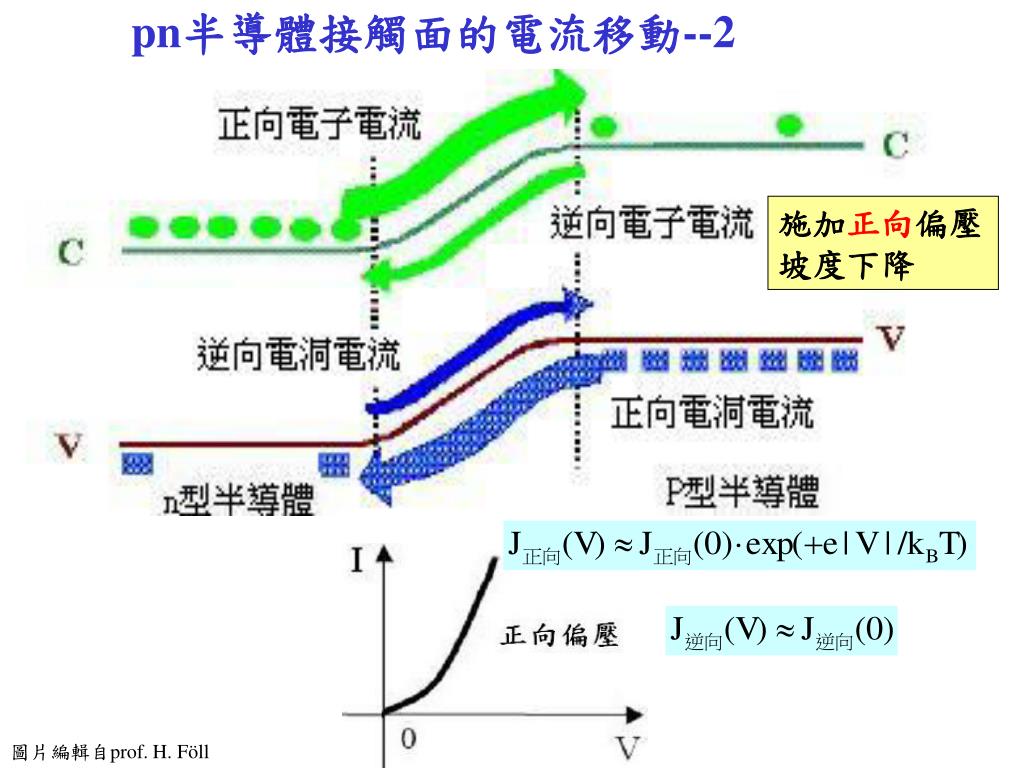

  40. pn半導體接觸面的電流移動--2 施加正向偏壓坡度下降 圖片編輯自prof. H. Föll

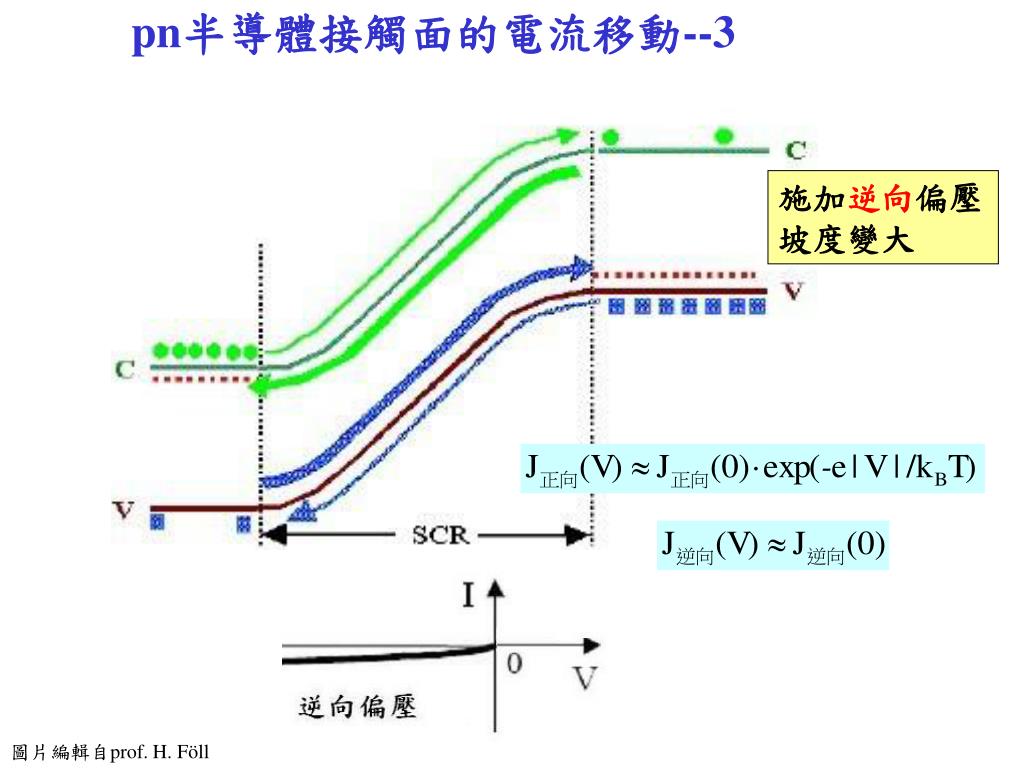

  41. pn半導體接觸面的電流移動--3 施加逆向偏壓坡度變大 圖片編輯自prof. H. Föll

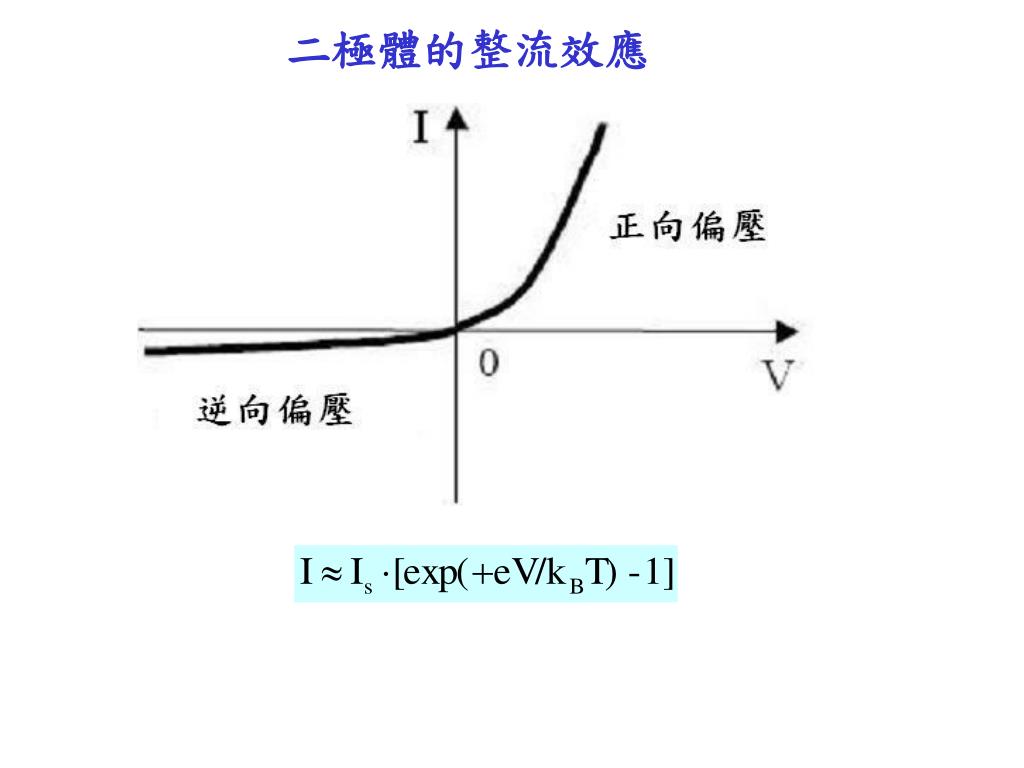

  42. 二極體的整流效應

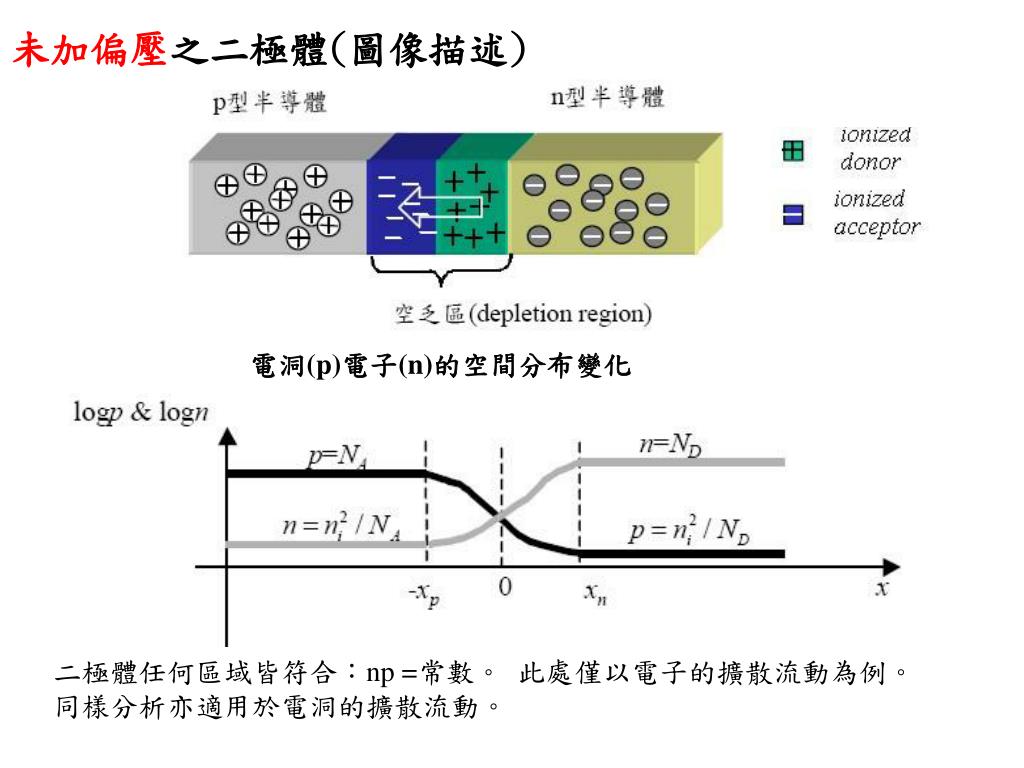

  43. 未加偏壓之二極體(圖像描述) 電洞(p)電子(n)的空間分布變化 二極體任何區域皆符合：np =常數。 此處僅以電子的擴散流動為例。 同樣分析亦適用於電洞的擴散流動。

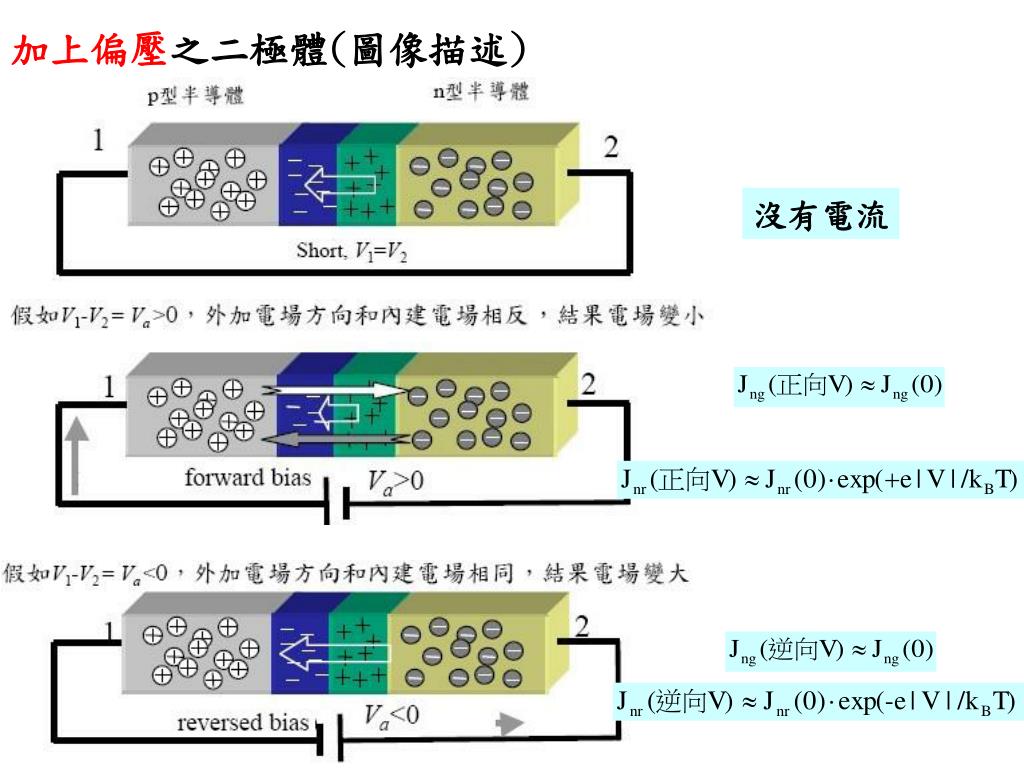

  44. 加上偏壓之二極體(圖像描述) 沒有電流

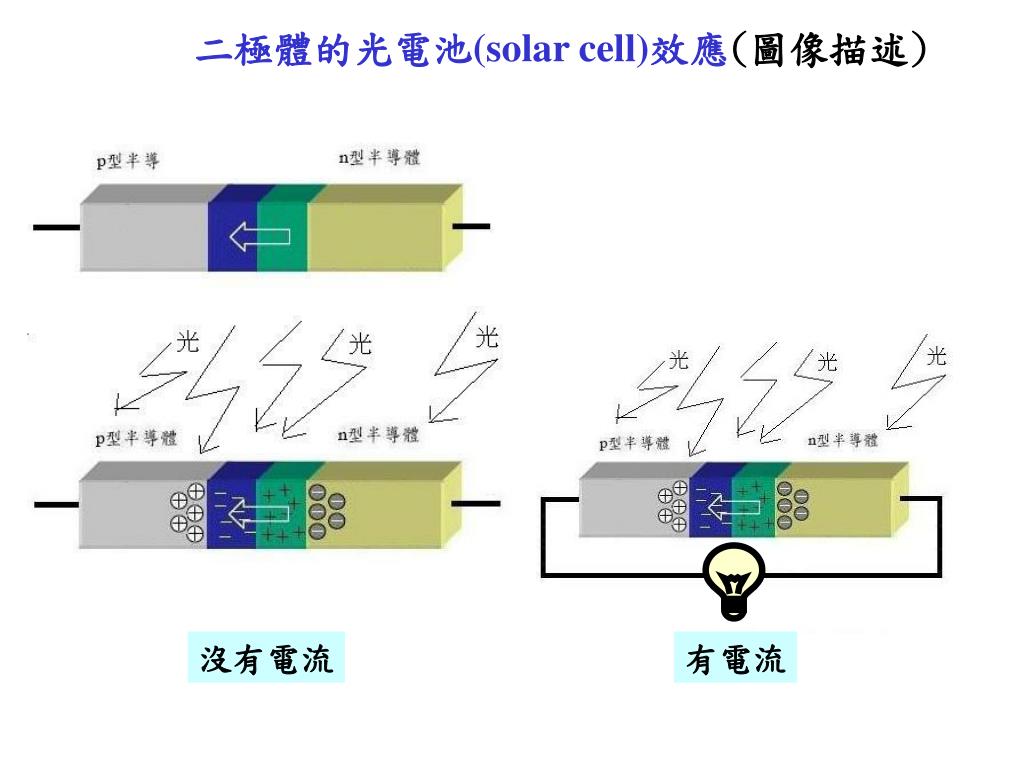

  45. 二極體的光電池(solar cell)效應(圖像描述) 沒有電流 有電流
