slide1

Obiettivi di un telescopio

segnale

collettore

fuoco

rivelatore

Requisiti

1) Grande apertura

2) Elevata risoluzione

3) Pancromaticità

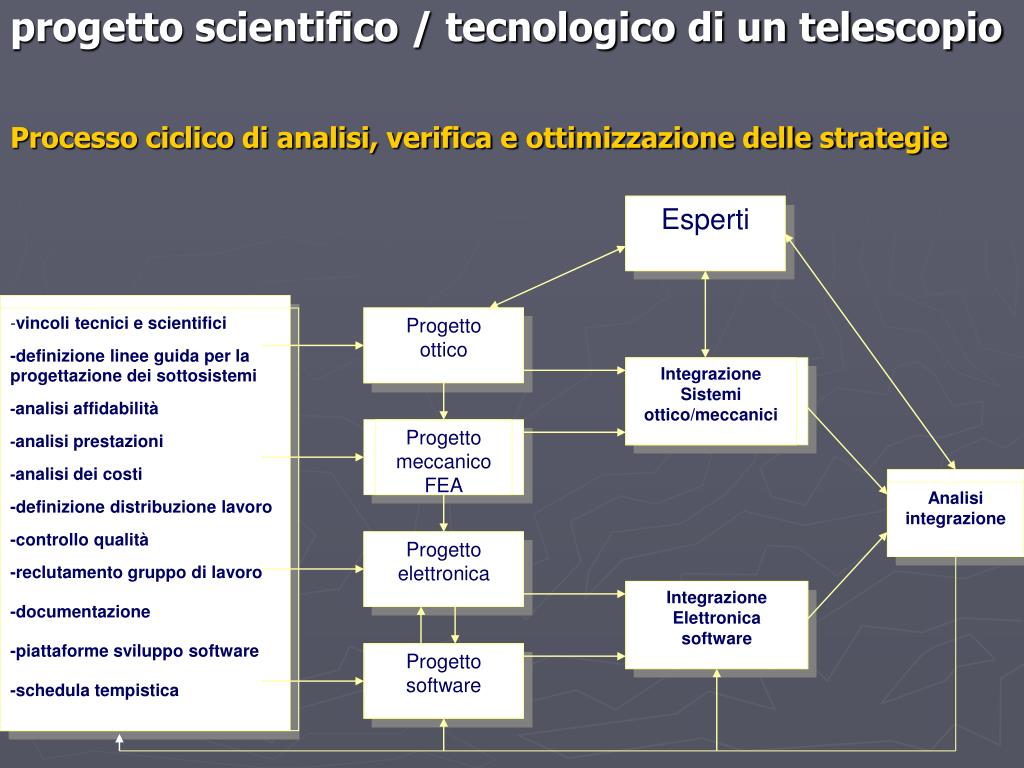

slide2

progetto scientifico / tecnologico di un telescopio

Esperti

Progetto

ottico

Integrazione

Sistemi

ottico/meccanici

Progetto meccanico

FEA

Analisi

integrazione

Progetto

elettronica

Integrazione

Elettronica

software

Progetto

software

Processo ciclico di analisi, verifica e ottimizzazione delle strategie

-vincoli tecnici e scientifici

-definizione linee guida per la progettazione dei sottosistemi

-analisi affidabilità

-analisi prestazioni

-analisi dei costi

-definizione distribuzione lavoro

-controllo qualità

-reclutamento gruppo di lavoro

-documentazione

-piattaforme sviluppo software

-schedula tempistica

slide3

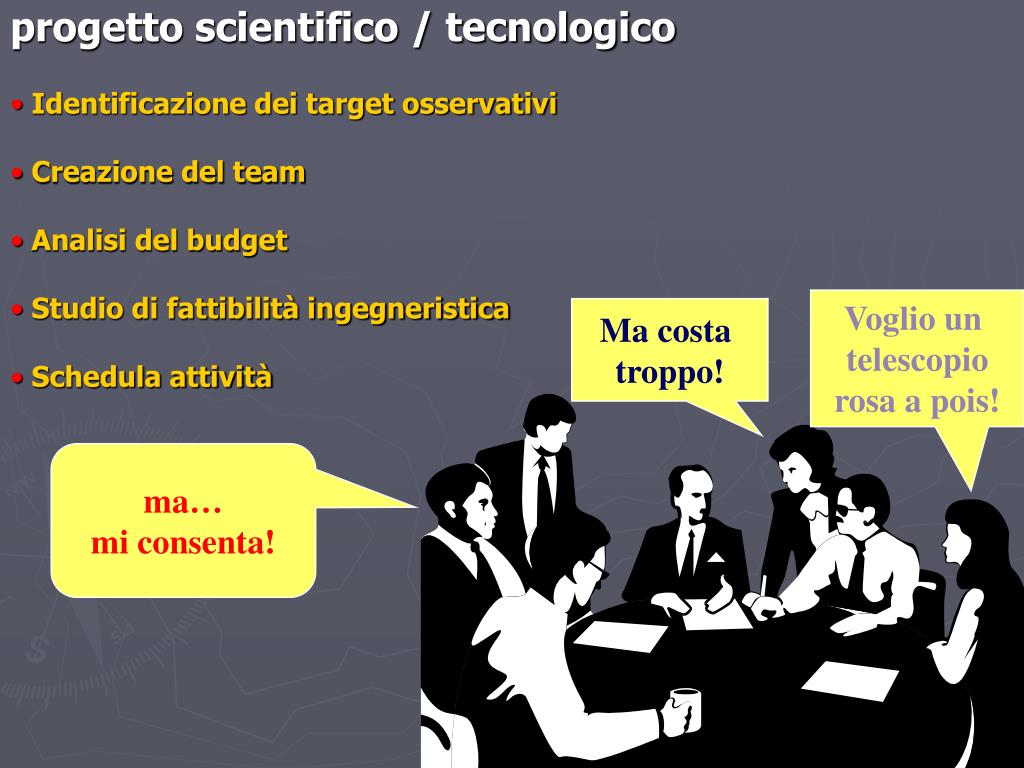

progetto scientifico / tecnologico

  • Identificazione dei target osservativi
  • Creazione del team
  • Analisi del budget
  • Studio di fattibilità ingegneristica

Voglio un

telescopio

rosa a pois!

Ma costa

troppo!

  • Schedula attività

ma…

mi consenta!

slide4

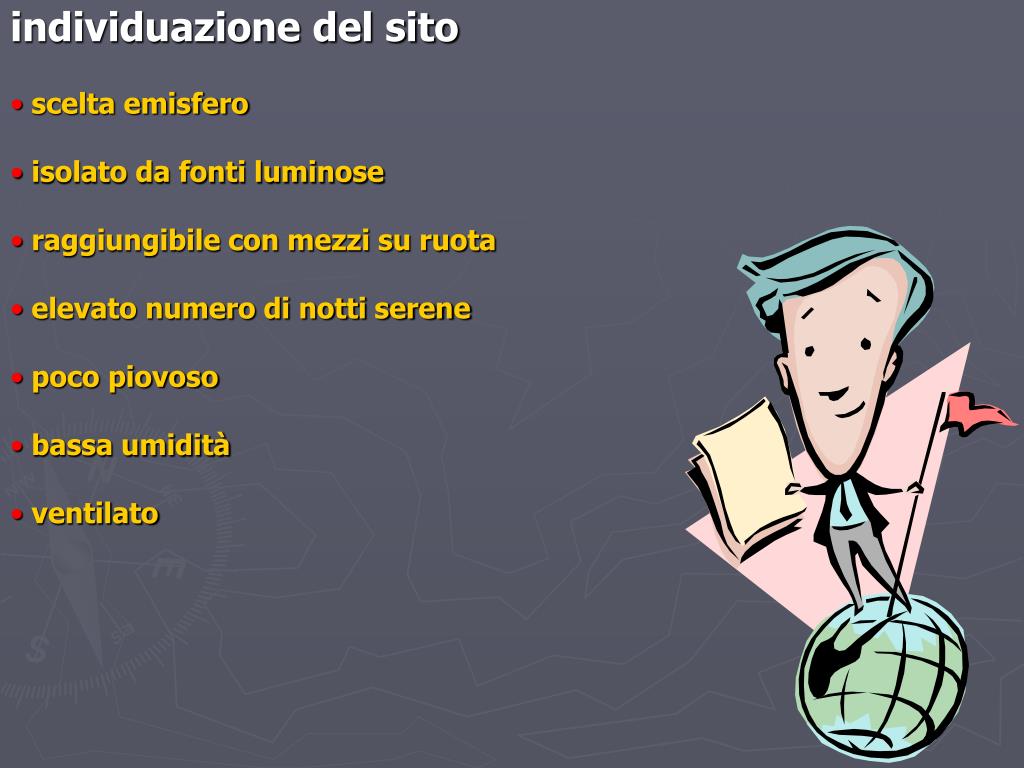

individuazione del sito

  • scelta emisfero
  • isolato da fonti luminose
  • raggiungibile con mezzi su ruota
  • elevato numero di notti serene
  • poco piovoso
  • bassa umidità
  • ventilato
l atmosfera

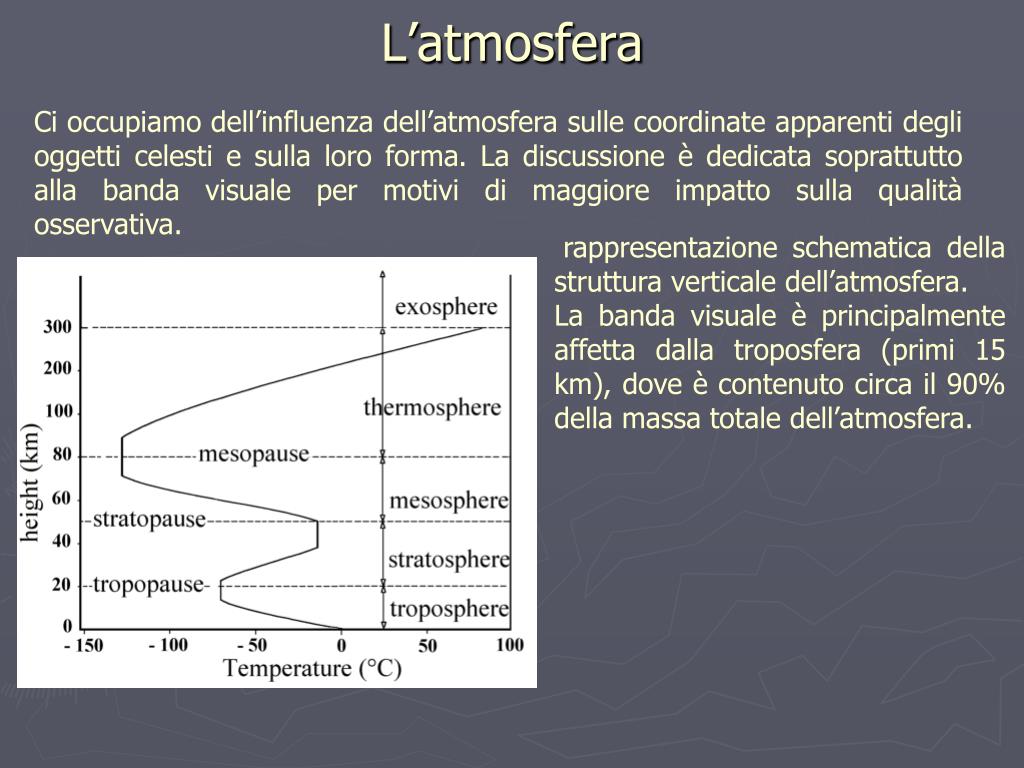

L’atmosfera

Ci occupiamo dell’influenza dell’atmosfera sulle coordinate apparenti degli oggetti celesti e sulla loro forma. La discussione è dedicata soprattutto alla banda visuale per motivi di maggiore impatto sulla qualità osservativa.

rappresentazione schematica della struttura verticale dell’atmosfera.

La banda visuale è principalmente affetta dalla troposfera (primi 15 km), dove è contenuto circa il 90% della massa totale dell’atmosfera.

l atmosfera1

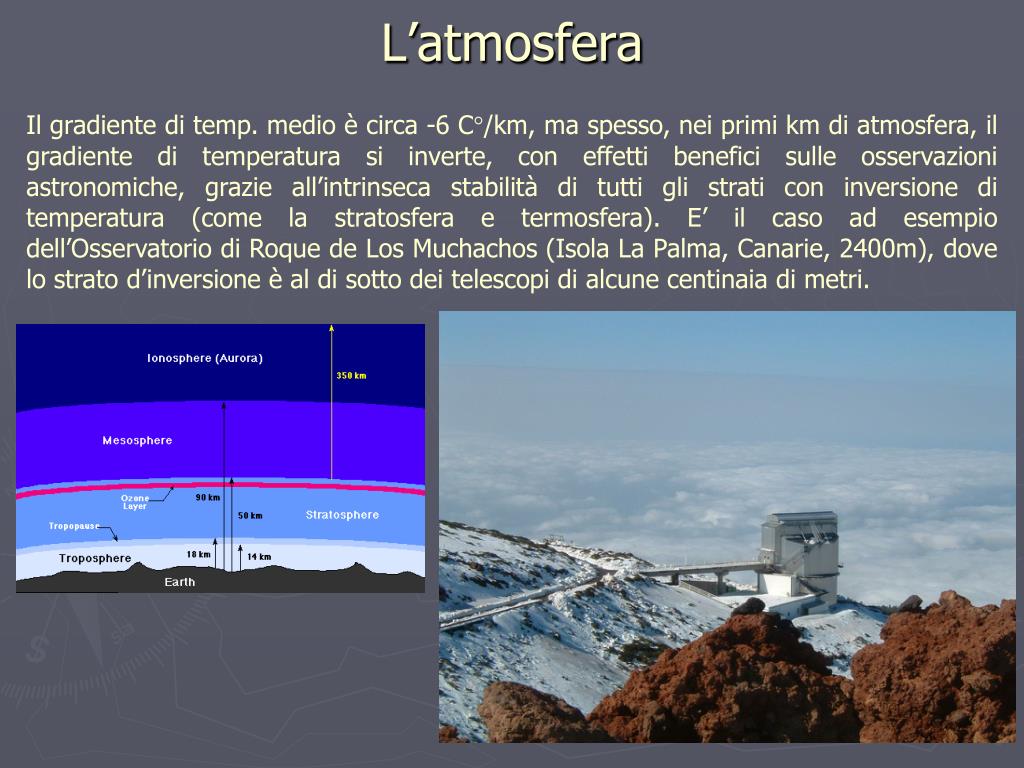

L’atmosfera

Il gradiente di temp. medio è circa -6 C°/km, ma spesso, nei primi km di atmosfera, il gradiente di temperatura si inverte, con effetti benefici sulle osservazioni astronomiche, grazie all’intrinseca stabilità di tutti gli strati con inversione di temperatura (come la stratosfera e termosfera). E’ il caso ad esempio dell’Osservatorio di Roque de Los Muchachos (Isola La Palma, Canarie, 2400m), dove lo strato d’inversione è al di sotto dei telescopi di alcune centinaia di metri.

l atmosfera2

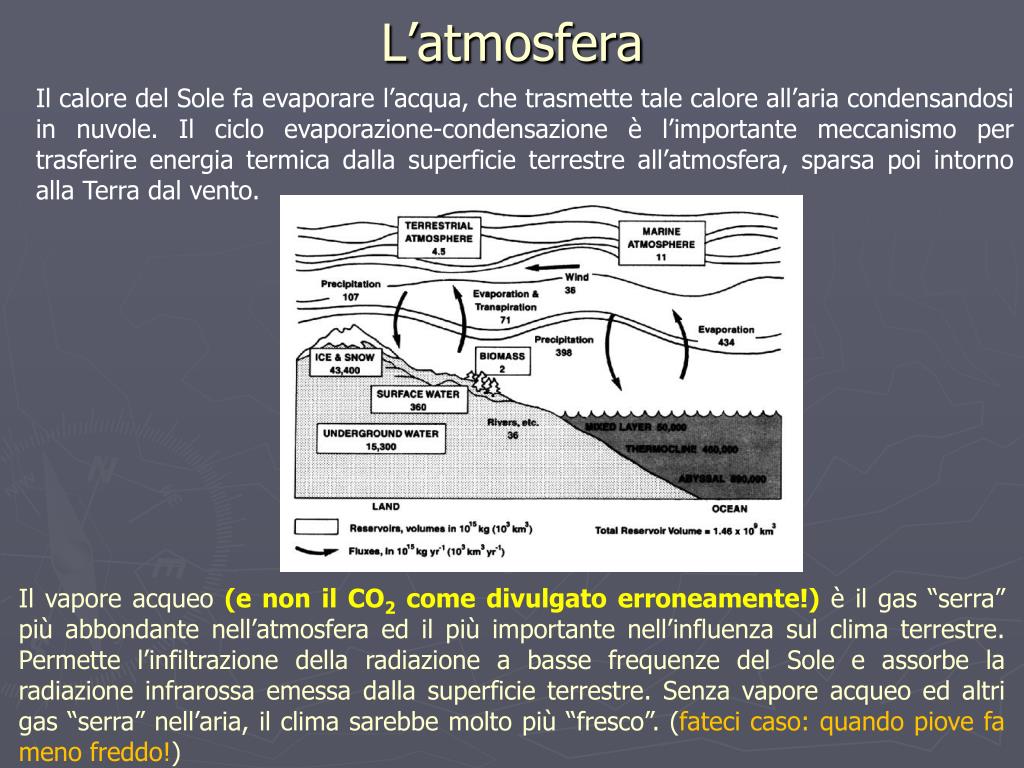

L’atmosfera

Il calore del Sole fa evaporare l’acqua, che trasmette tale calore all’aria condensandosi in nuvole. Il ciclo evaporazione-condensazione è l’importante meccanismo per trasferire energia termica dalla superficie terrestre all’atmosfera, sparsa poi intorno alla Terra dal vento.

Il vapore acqueo (e non il CO2 come divulgato erroneamente!) è il gas “serra” più abbondante nell’atmosfera ed il più importante nell’influenza sul clima terrestre. Permette l’infiltrazione della radiazione a basse frequenze del Sole e assorbe la radiazione infrarossa emessa dalla superficie terrestre. Senza vapore acqueo ed altri gas “serra” nell’aria, il clima sarebbe molto più “fresco”. (fateci caso: quando piove fa meno freddo!)

la dispersione atmosferica

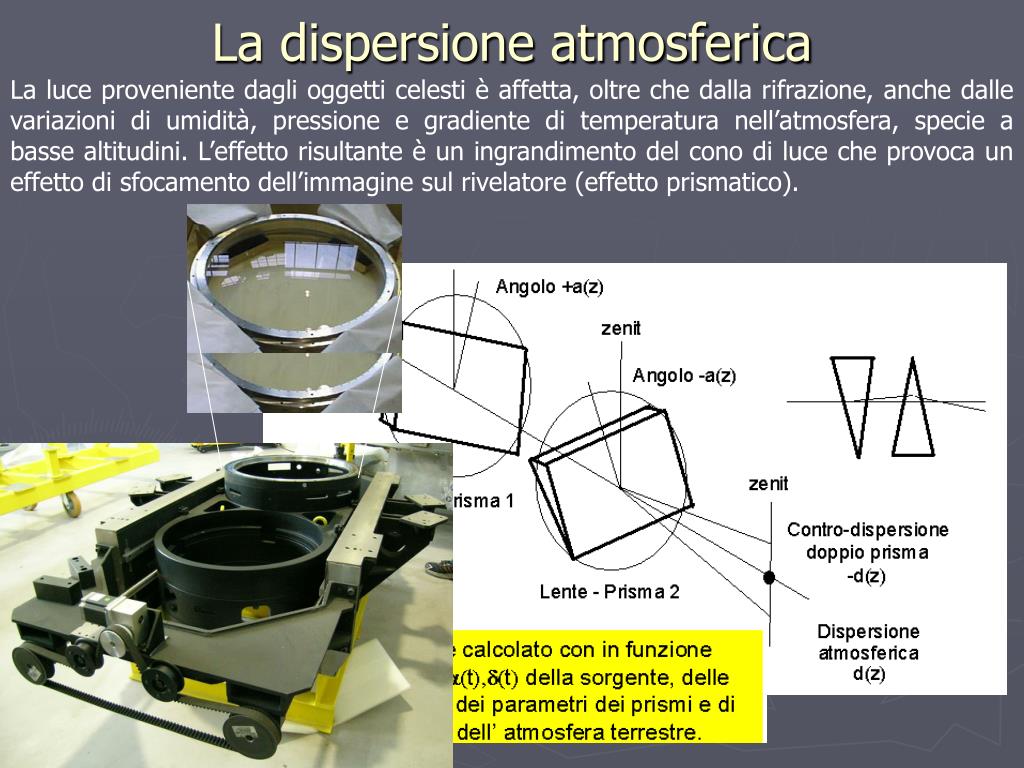

La dispersione atmosferica

La luce proveniente dagli oggetti celesti è affetta, oltre che dalla rifrazione, anche dalle variazioni di umidità, pressione e gradiente di temperatura nell’atmosfera, specie a basse altitudini. L’effetto risultante è un ingrandimento del cono di luce che provoca un effetto di sfocamento dell’immagine sul rivelatore (effetto prismatico).

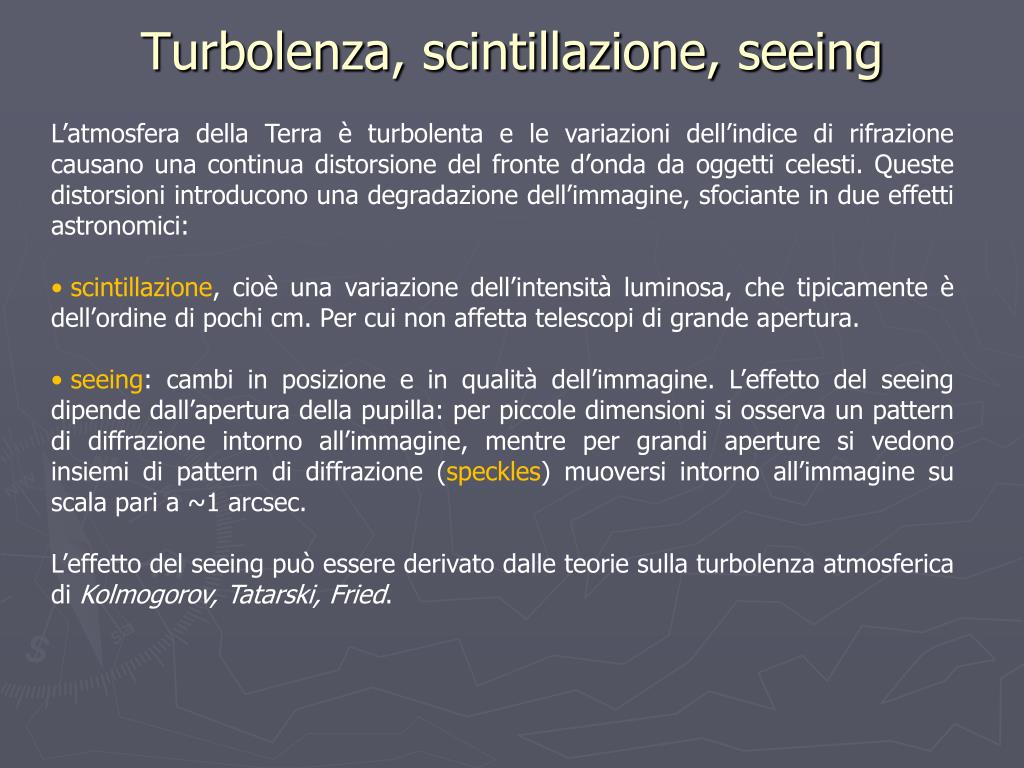

turbolenza scintillazione seeing
Turbolenza, scintillazione, seeing
  • L’atmosfera della Terra è turbolenta e le variazioni dell’indice di rifrazione causano una continua distorsione del fronte d’onda da oggetti celesti. Queste distorsioni introducono una degradazione dell’immagine, sfociante in due effetti astronomici:
  • scintillazione, cioè una variazione dell’intensità luminosa, che tipicamente è dell’ordine di pochi cm. Per cui non affetta telescopi di grande apertura.
  • seeing: cambi in posizione e in qualità dell’immagine. L’effetto del seeing dipende dall’apertura della pupilla: per piccole dimensioni si osserva un pattern di diffrazione intorno all’immagine, mentre per grandi aperture si vedono insiemi di pattern di diffrazione (speckles) muoversi intorno all’immagine su scala pari a ~1 arcsec.
  • L’effetto del seeing può essere derivato dalle teorie sulla turbolenza atmosferica di Kolmogorov, Tatarski, Fried.

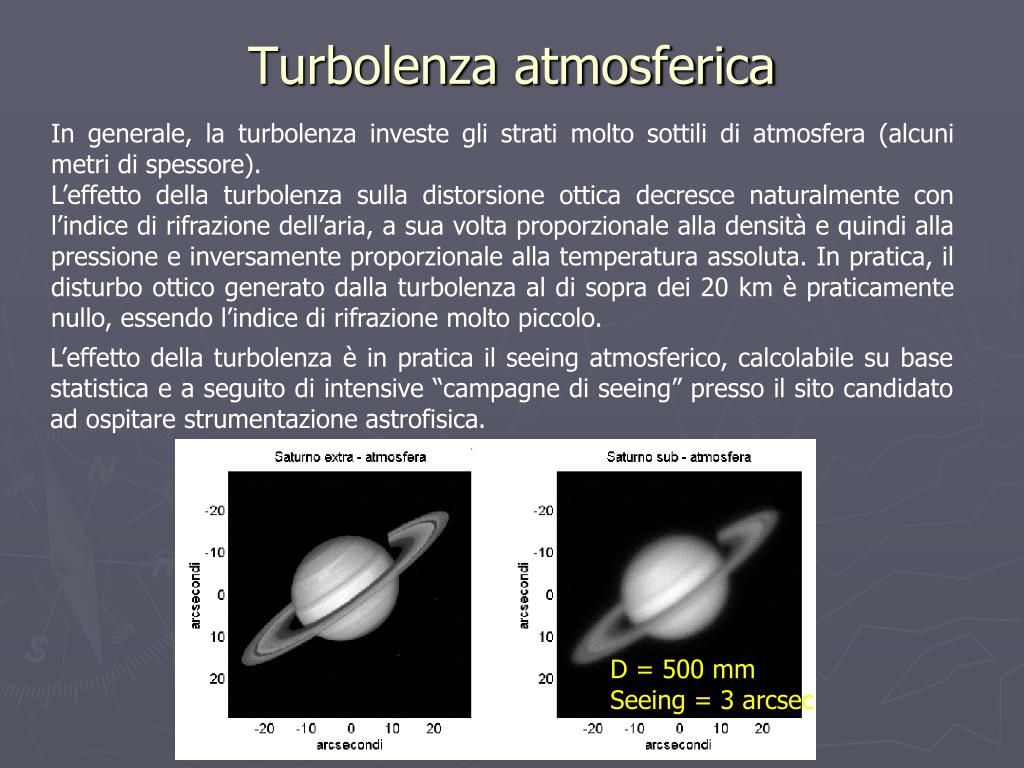

turbolenza atmosferica
Turbolenza atmosferica

In generale, la turbolenza investe gli strati molto sottili di atmosfera (alcuni metri di spessore).

L’effetto della turbolenza sulla distorsione ottica decresce naturalmente con l’indice di rifrazione dell’aria, a sua volta proporzionale alla densità e quindi alla pressione e inversamente proporzionale alla temperatura assoluta. In pratica, il disturbo ottico generato dalla turbolenza al di sopra dei 20 km è praticamente nullo, essendo l’indice di rifrazione molto piccolo.

L’effetto della turbolenza è in pratica il seeing atmosferico, calcolabile su base statistica e a seguito di intensive “campagne di seeing” presso il sito candidato ad ospitare strumentazione astrofisica.

D = 500 mm

Seeing = 3 arcsec

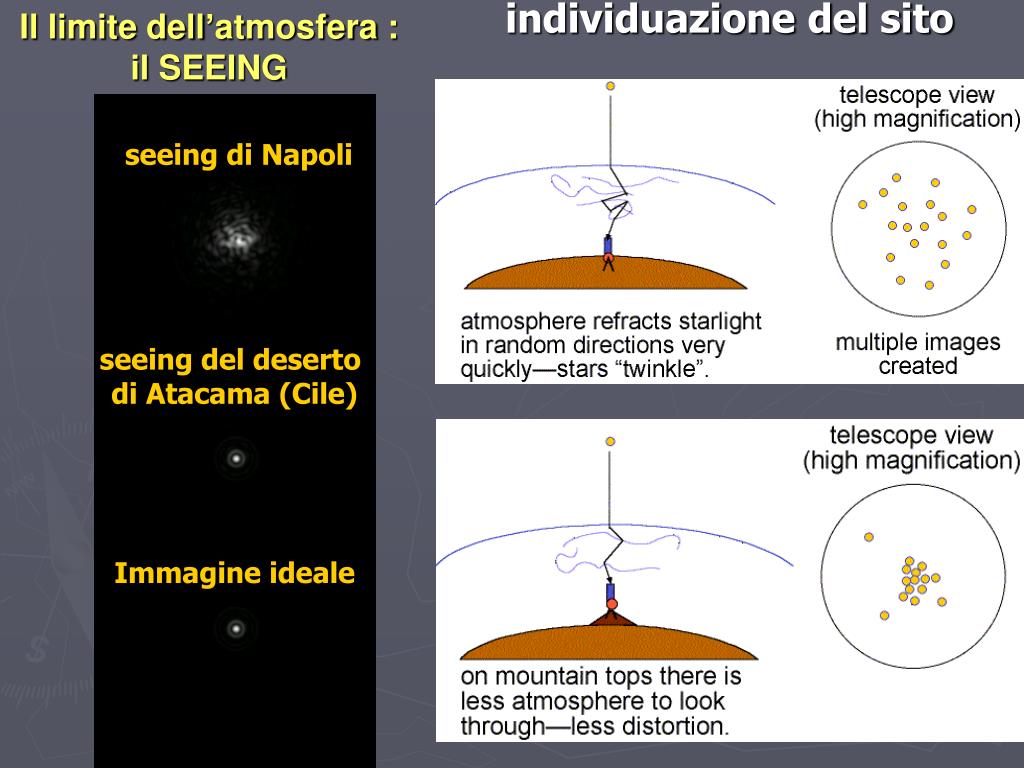

slide11

individuazione del sito

Il limite dell’atmosfera :

il SEEING

seeing di Napoli

seeing del deserto di Atacama (Cile)

Immagine ideale

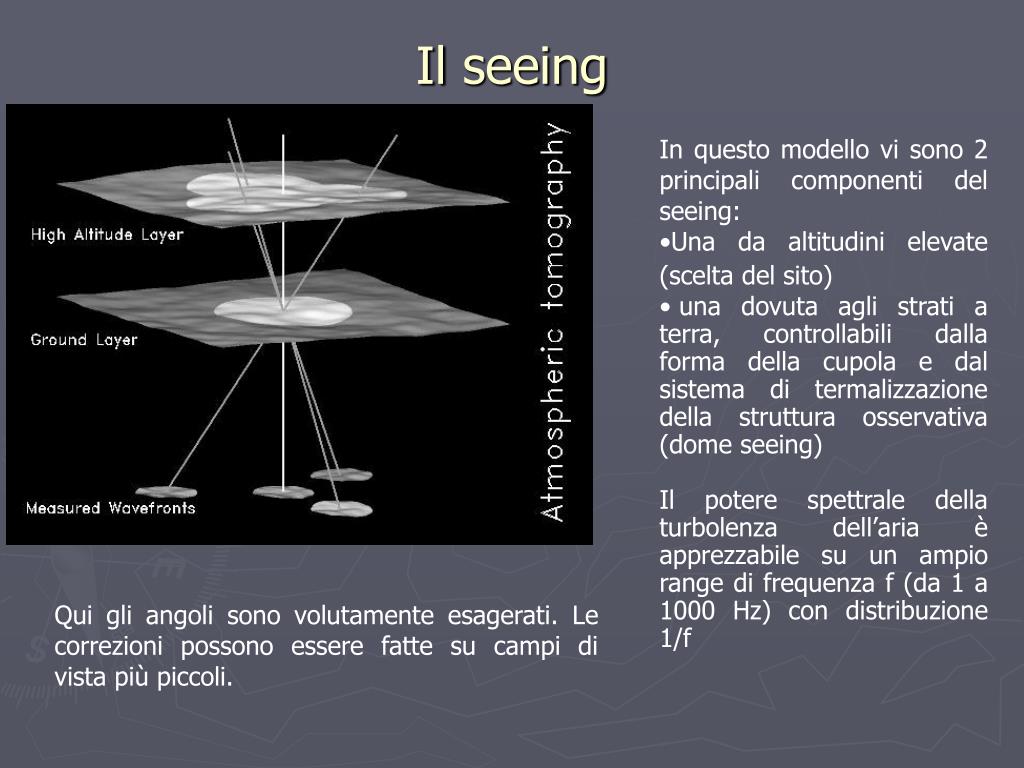

il seeing
Il seeing
  • In questo modello vi sono 2 principali componenti del seeing:
  • Una da altitudini elevate (scelta del sito)
  • una dovuta agli strati a terra, controllabili dalla forma della cupola e dal sistema di termalizzazione della struttura osservativa (dome seeing)
  • Il potere spettrale della turbolenza dell’aria è apprezzabile su un ampio range di frequenza f (da 1 a 1000 Hz) con distribuzione 1/f

Qui gli angoli sono volutamente esagerati. Le correzioni possono essere fatte su campi di vista più piccoli.

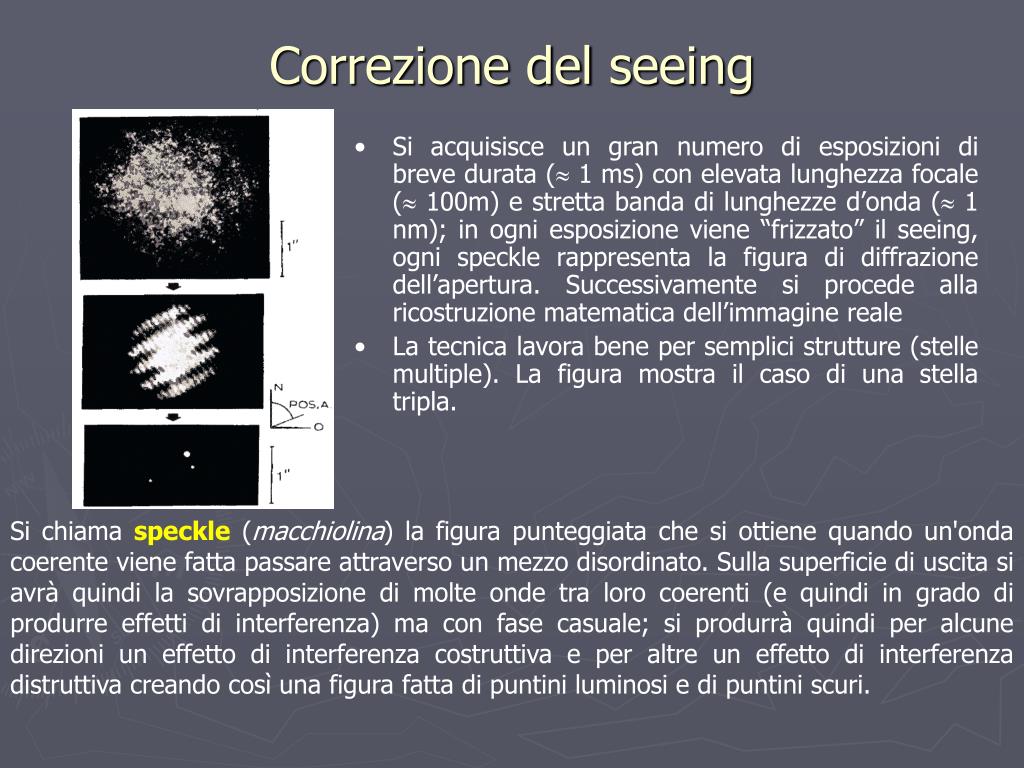

correzione del seeing
Correzione del seeing
  • Si acquisisce un gran numero di esposizioni di breve durata ( 1 ms) con elevata lunghezza focale ( 100m) e stretta banda di lunghezze d’onda ( 1 nm); in ogni esposizione viene “frizzato” il seeing, ogni speckle rappresenta la figura di diffrazione dell’apertura. Successivamente si procede alla ricostruzione matematica dell’immagine reale
  • La tecnica lavora bene per semplici strutture (stelle multiple). La figura mostra il caso di una stella tripla.

Si chiama speckle (macchiolina) la figura punteggiata che si ottiene quando un'onda coerente viene fatta passare attraverso un mezzo disordinato. Sulla superficie di uscita si avrà quindi la sovrapposizione di molte onde tra loro coerenti (e quindi in grado di produrre effetti di interferenza) ma con fase casuale; si produrrà quindi per alcune direzioni un effetto di interferenza costruttiva e per altre un effetto di interferenza distruttiva creando così una figura fatta di puntini luminosi e di puntini scuri.

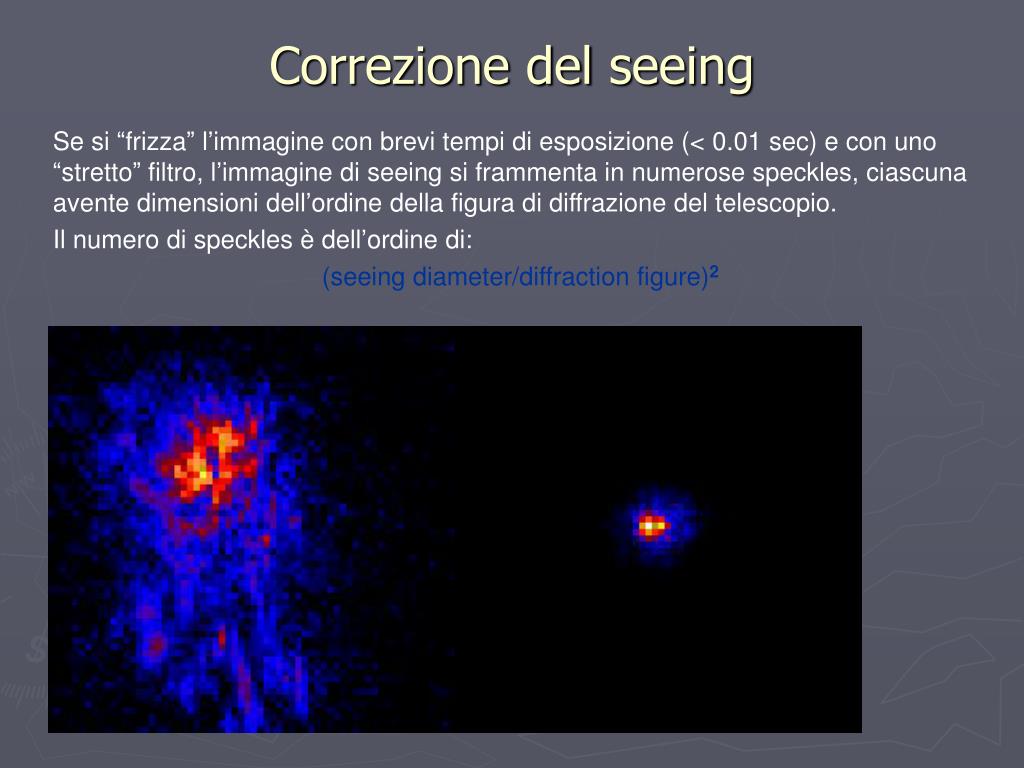

correzione del seeing1
Correzione del seeing

Se si “frizza” l’immagine con brevi tempi di esposizione (< 0.01 sec) e con uno “stretto” filtro, l’immagine di seeing si frammenta in numerose speckles, ciascuna avente dimensioni dell’ordine della figura di diffrazione del telescopio.

Il numero di speckles è dell’ordine di:

(seeing diameter/diffraction figure)2

calcolo del seeing dimm

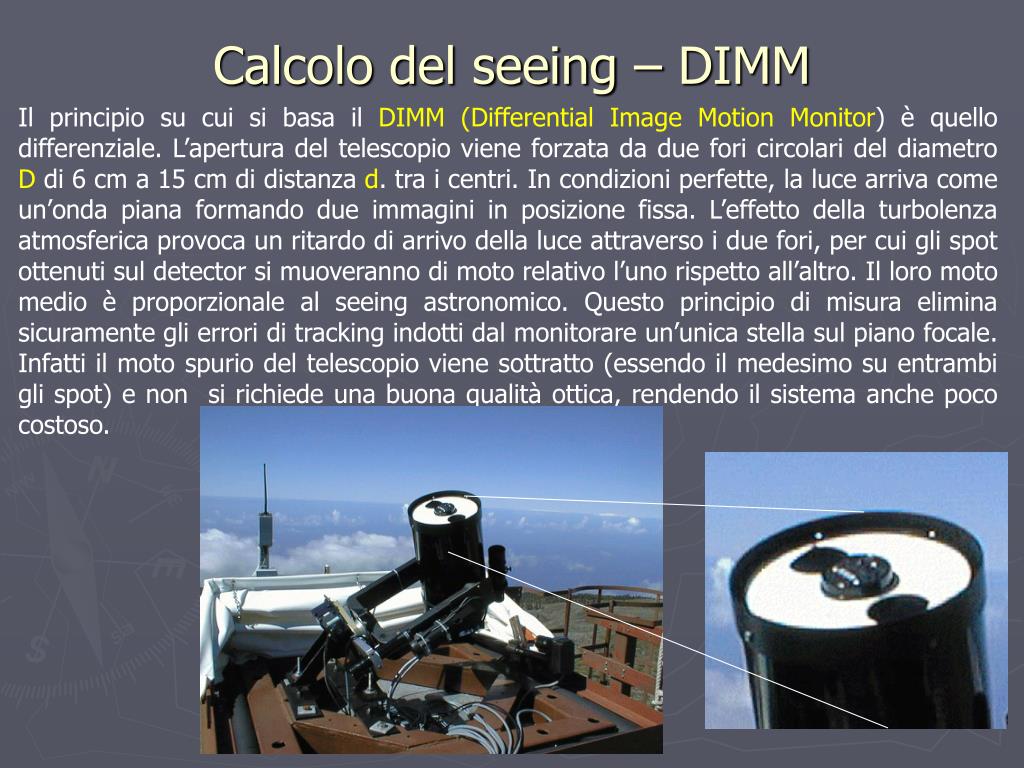

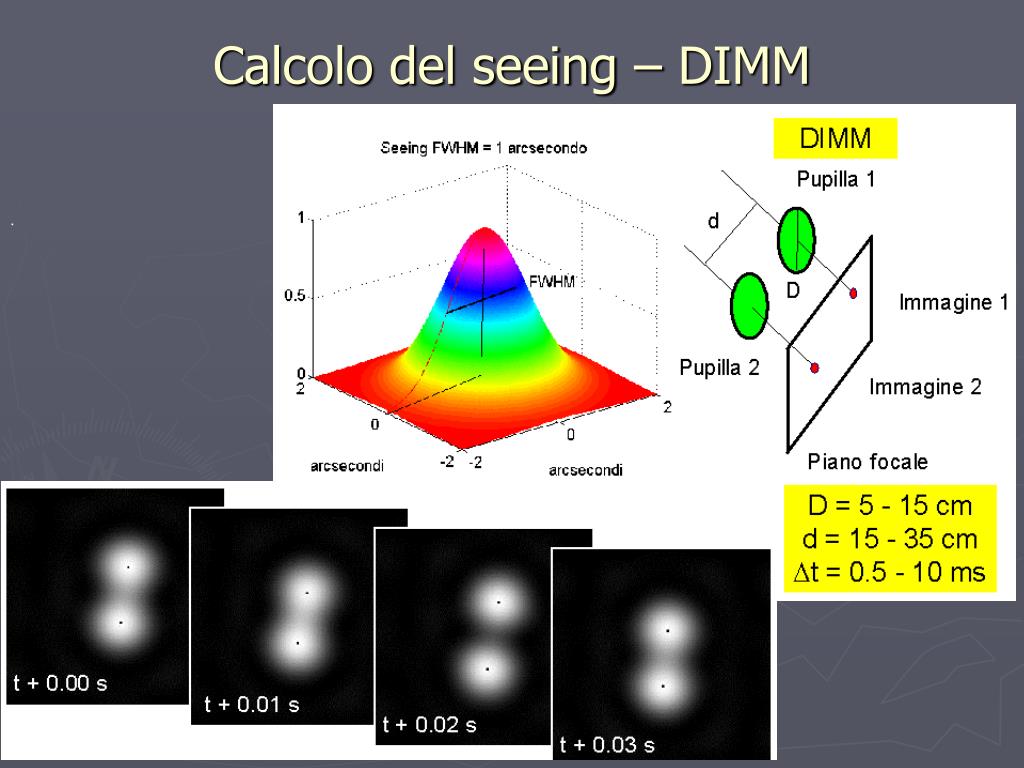

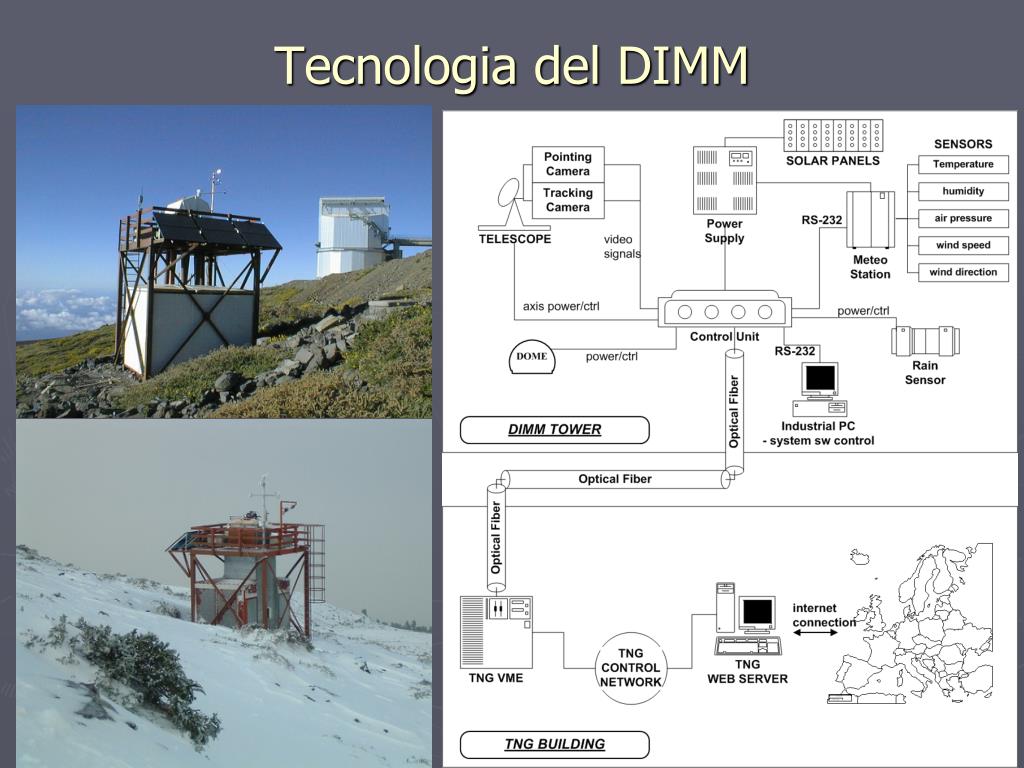

Calcolo del seeing – DIMM

Il principio su cui si basa il DIMM (Differential Image Motion Monitor) è quello differenziale. L’apertura del telescopio viene forzata da due fori circolari del diametro D di 6 cm a 15 cm di distanza d. tra i centri. In condizioni perfette, la luce arriva come un’onda piana formando due immagini in posizione fissa. L’effetto della turbolenza atmosferica provoca un ritardo di arrivo della luce attraverso i due fori, per cui gli spot ottenuti sul detector si muoveranno di moto relativo l’uno rispetto all’altro. Il loro moto medio è proporzionale al seeing astronomico. Questo principio di misura elimina sicuramente gli errori di tracking indotti dal monitorare un’unica stella sul piano focale. Infatti il moto spurio del telescopio viene sottratto (essendo il medesimo su entrambi gli spot) e non si richiede una buona qualità ottica, rendendo il sistema anche poco costoso.

inquinamento luminoso

1998

2025

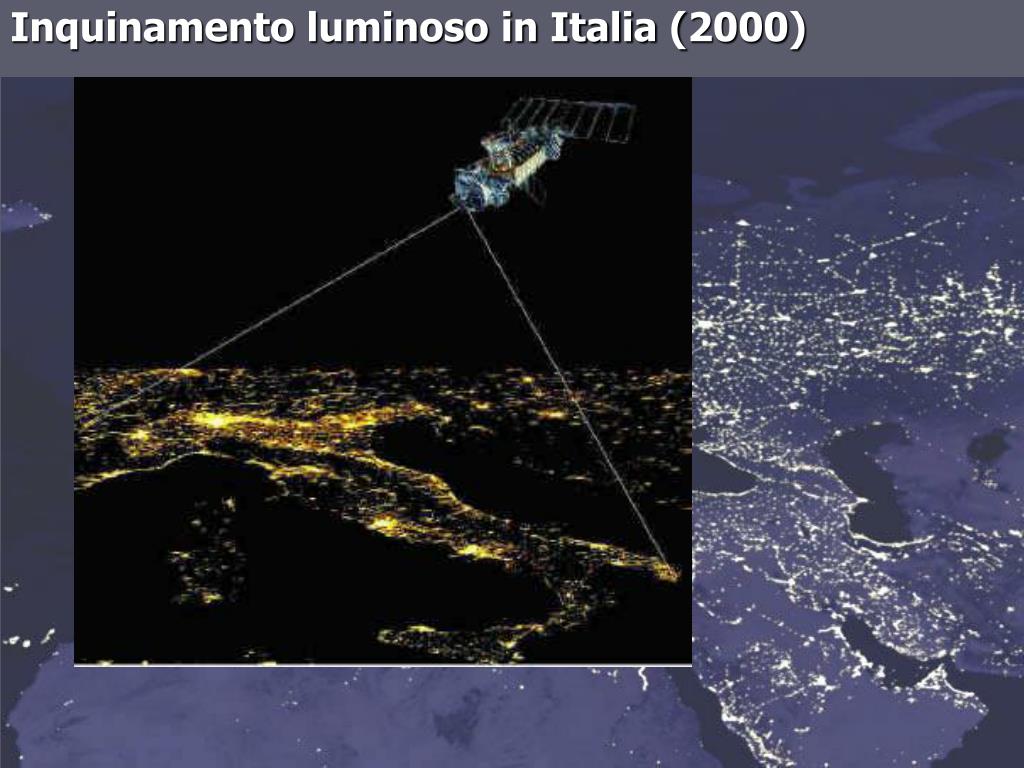

Inquinamento luminoso

Oltre al seeing, la seconda componente di disturbo alle osservazioni è la presenza di luce artificiale sul suolo terrestre.

In pratica, di questo passo, nel 2025 nessun italiano sarà in grado di vedere la Via lattea dal territorio nazionale.

inquinamento luminoso1

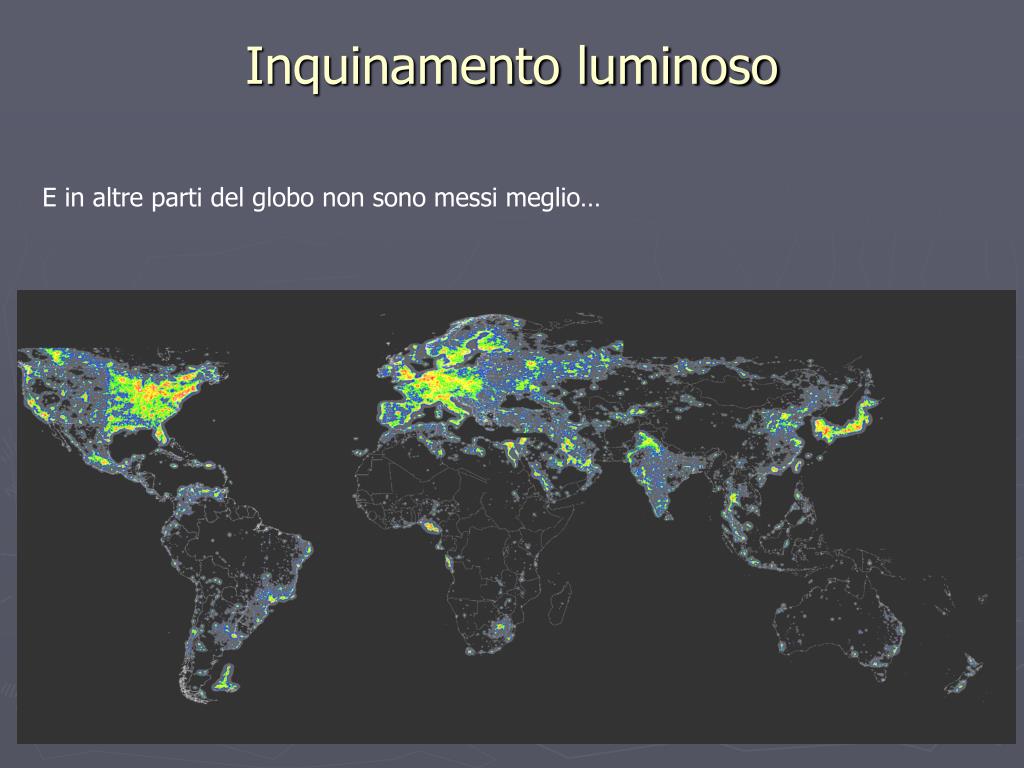

Inquinamento luminoso

E in altre parti del globo non sono messi meglio…

slide20

Inquinamento luminoso in Europa

INQUINAMENTO LUMINOSO

slide28

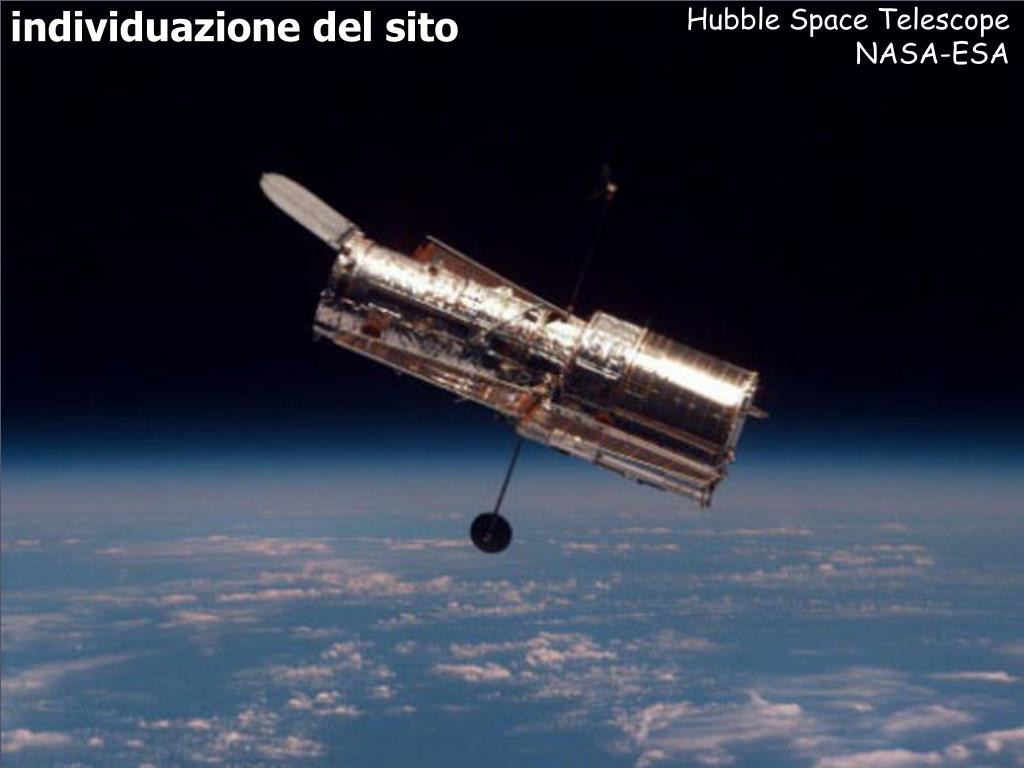

Hubble Space Telescope NASA-ESA

individuazione del sito

slide30

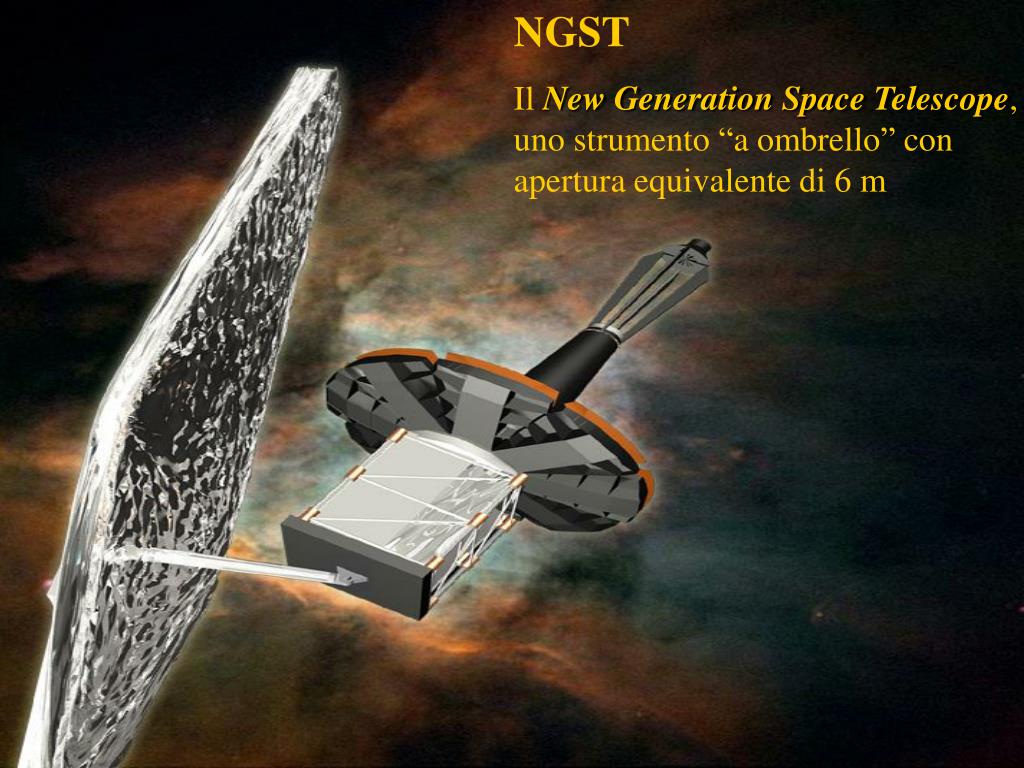

NGST

Il New Generation Space Telescope, uno strumento “a ombrello” con apertura equivalente di 6 m

slide31

individuazione del sito

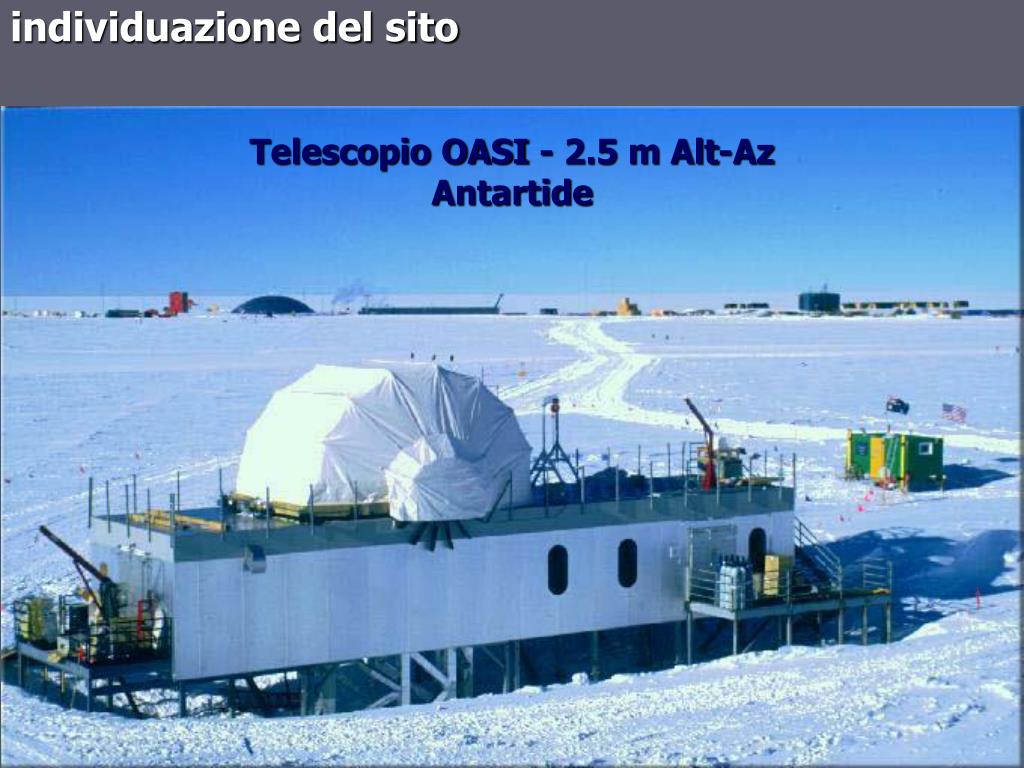

Telescopio OASI - 2.5 m Alt-Az Antartide

slide32

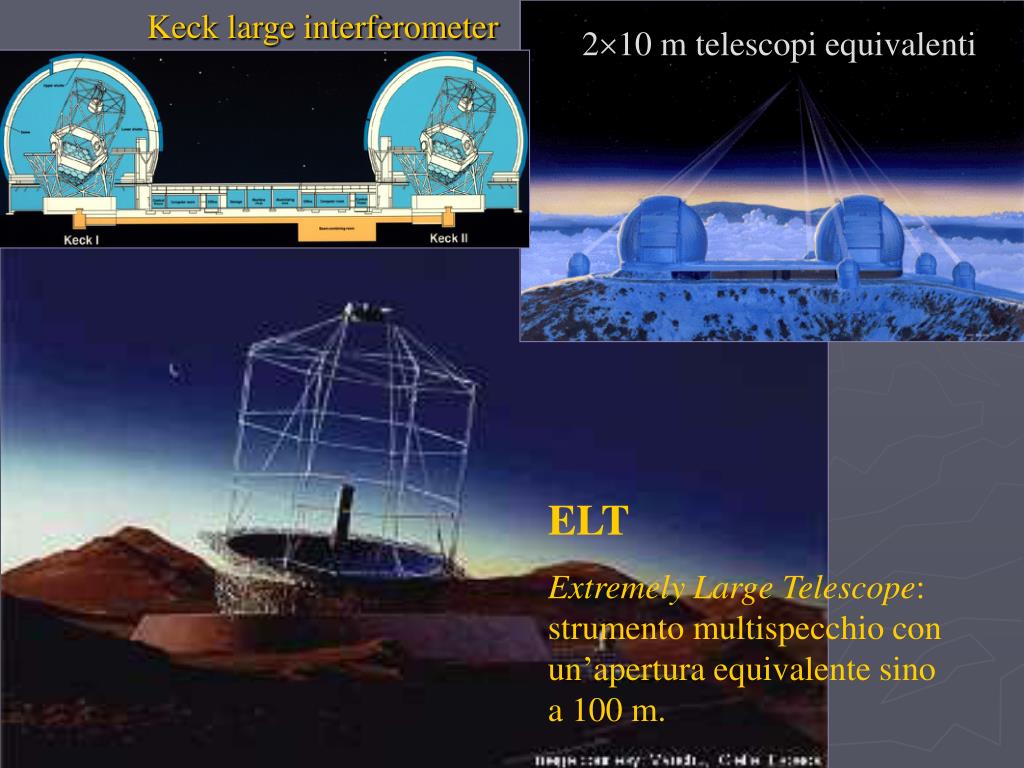

Keck large interferometer

210 m telescopi equivalenti

ELT

Extremely Large Telescope: strumento multispecchio con un’apertura equivalente sino a 100 m.

slide35

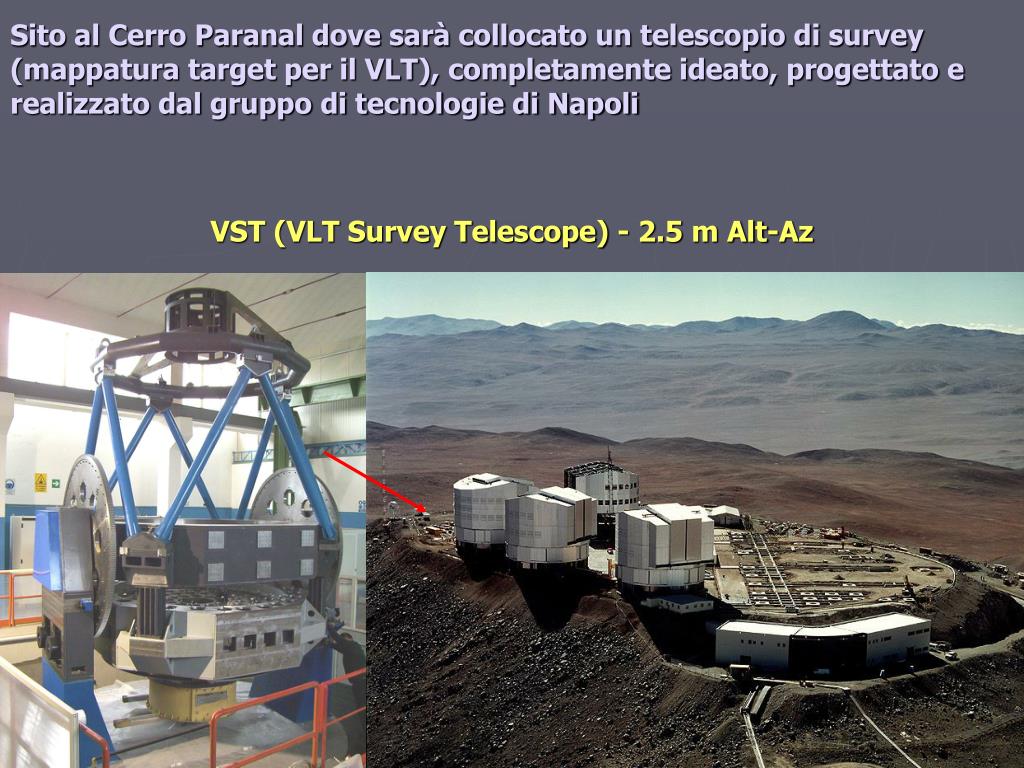

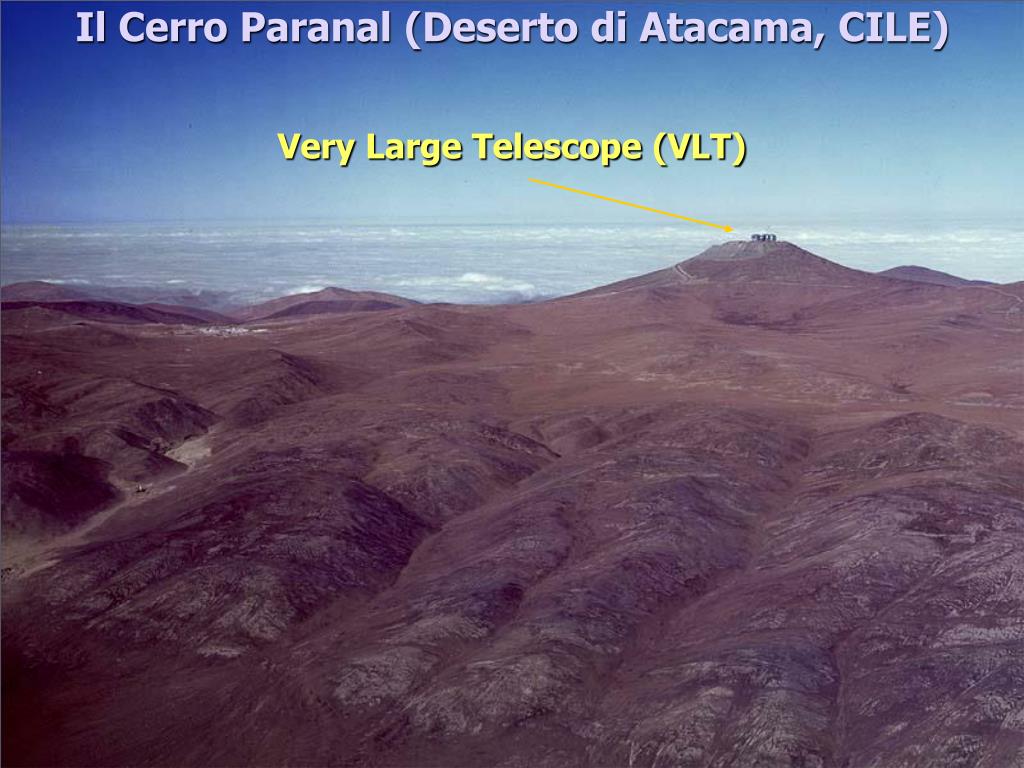

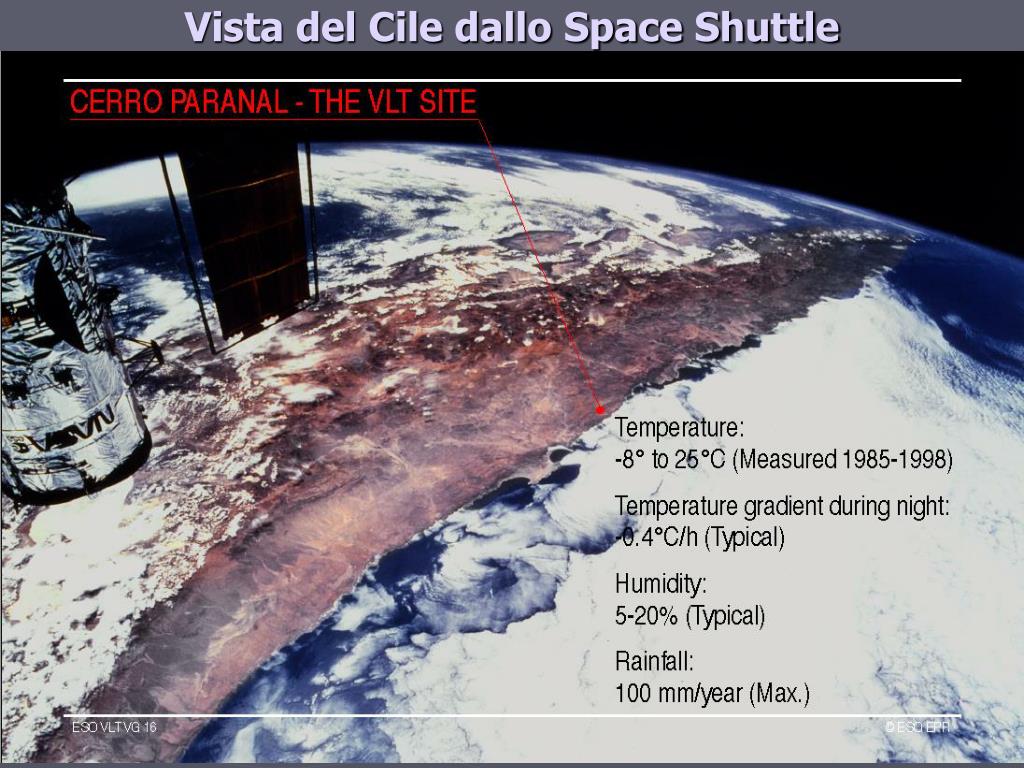

Sito al Cerro Paranal dove sarà collocato un telescopio di survey (mappatura target per il VLT), completamente ideato, progettato e realizzato dal gruppo di tecnologie di Napoli

VST (VLT Survey Telescope) - 2.5 m Alt-Az

slide36

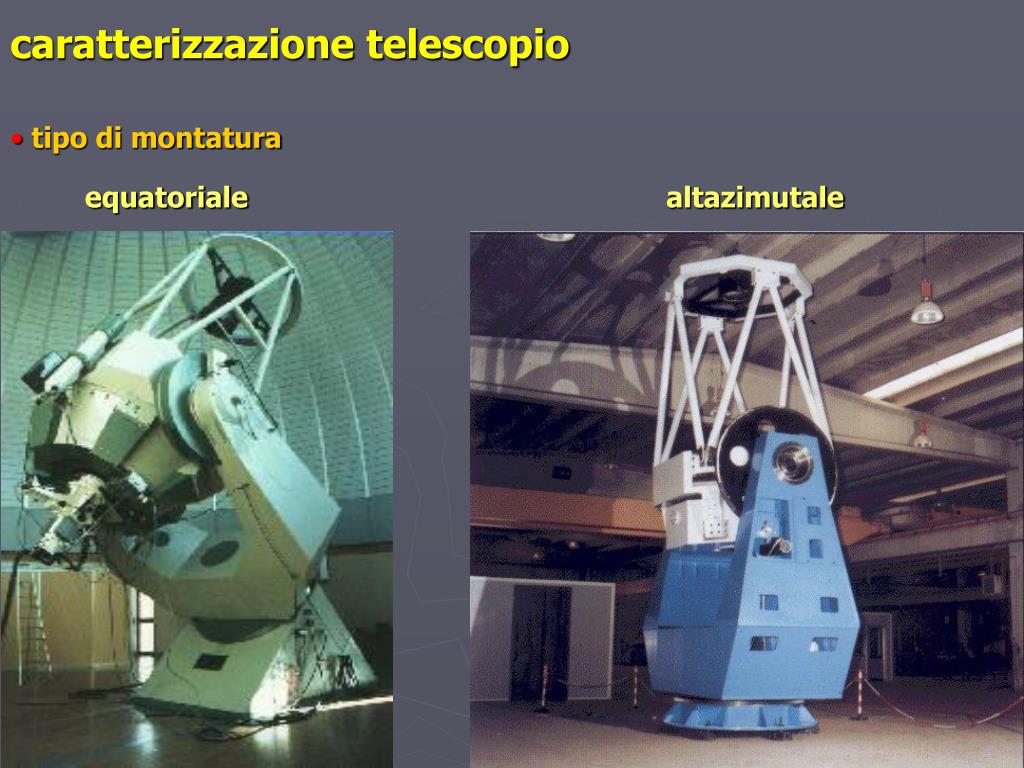

caratterizzazione telescopio

  • tipo di montatura

equatoriale

altazimutale

confronto tra le due montature

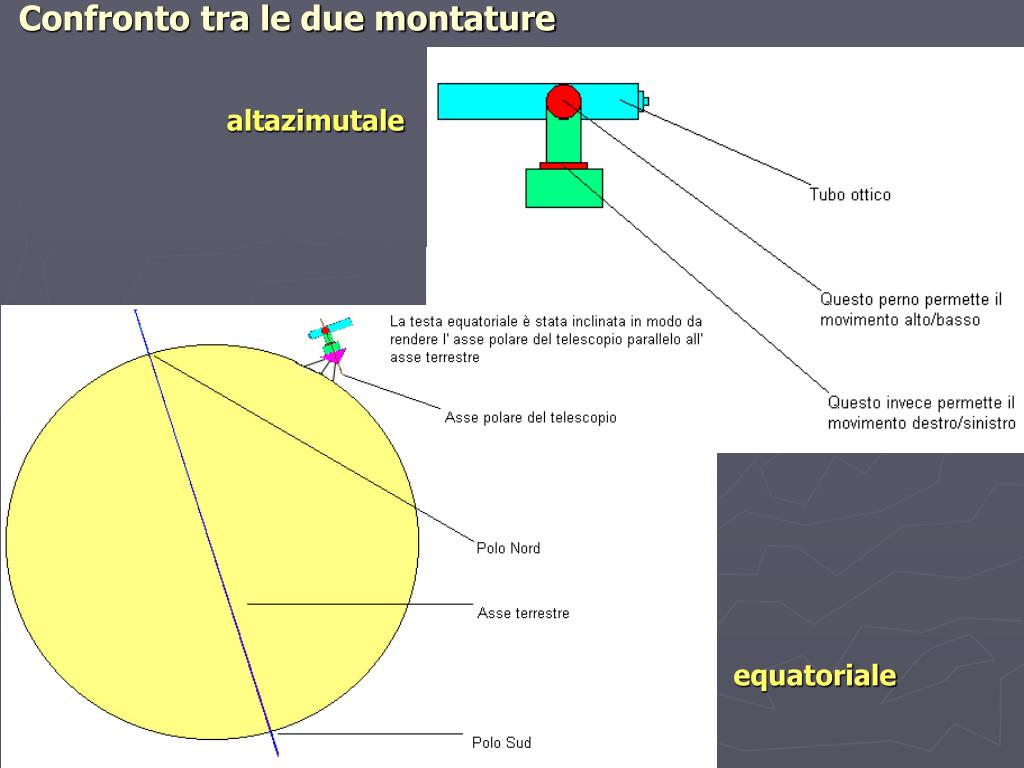

Confronto tra le due montature

altazimutale

equatoriale

configurazioni standard di telescopi

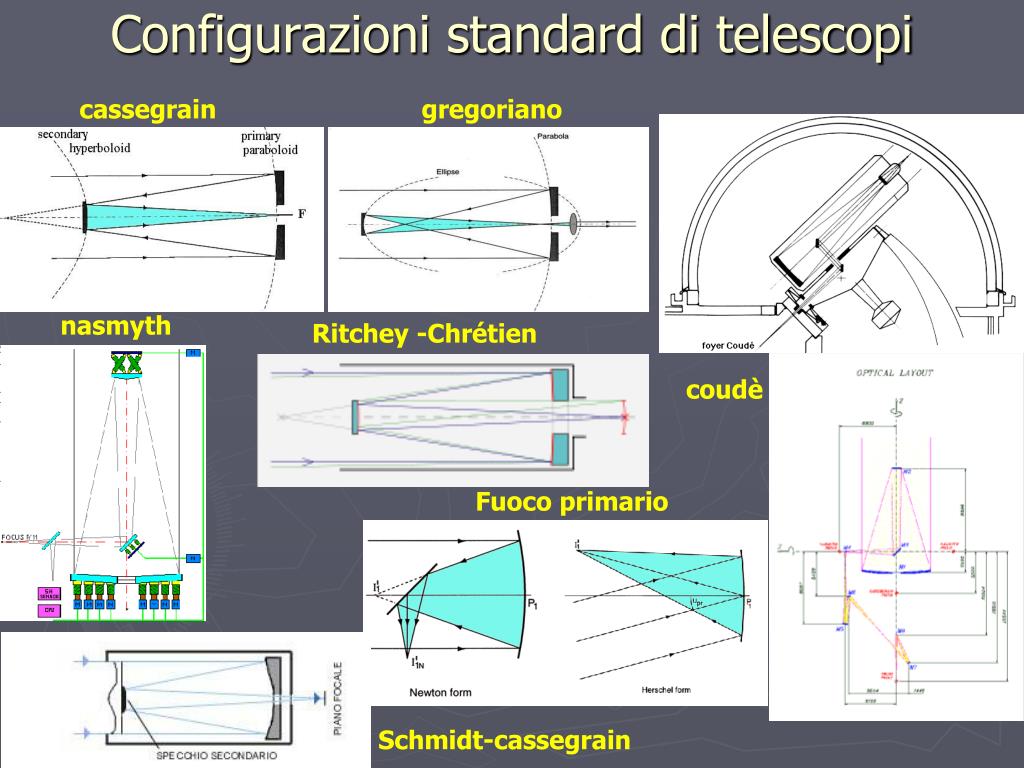

Configurazioni standard di telescopi

cassegrain

gregoriano

nasmyth

Ritchey -Chrétien

coudè

Fuoco primario

Schmidt-cassegrain

alcune definizioni importanti

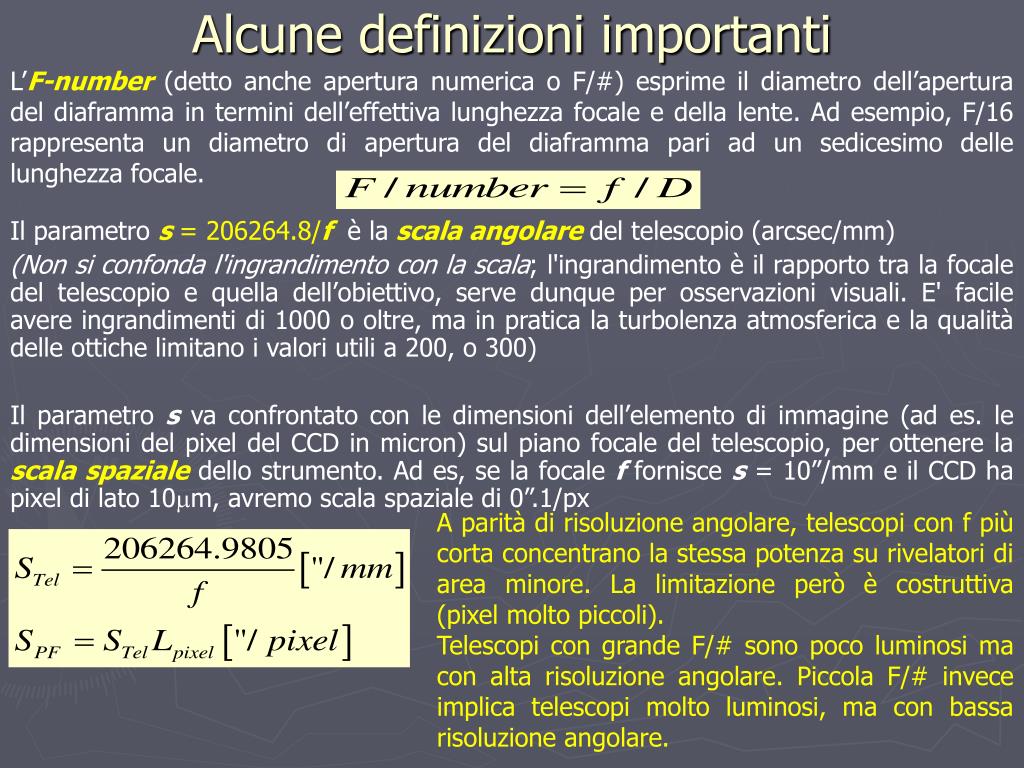

Alcune definizioni importanti

L’F-number (detto anche apertura numerica o F/#) esprime il diametro dell’apertura del diaframma in termini dell’effettiva lunghezza focale e della lente. Ad esempio, F/16 rappresenta un diametro di apertura del diaframma pari ad un sedicesimo delle lunghezza focale.

Il parametro s = 206264.8/fè lascalaangolaredel telescopio (arcsec/mm)

(Non si confonda l'ingrandimento con la scala; l'ingrandimento è il rapporto tra la focale del telescopio e quella dell’obiettivo, serve dunque per osservazioni visuali. E' facile avere ingrandimenti di 1000 o oltre, ma in pratica la turbolenza atmosferica e la qualità delle ottiche limitano i valori utili a 200, o 300)

Il parametro s va confrontato con le dimensioni dell’elemento di immagine (ad es. le dimensioni del pixel del CCD in micron) sul piano focale del telescopio, per ottenere la scala spazialedello strumento. Ad es, se la focale f fornisce s = 10”/mm e il CCD ha pixel di lato 10m, avremo scala spaziale di 0”.1/px

A parità di risoluzione angolare, telescopi con f più corta concentrano la stessa potenza su rivelatori di area minore. La limitazione però è costruttiva (pixel molto piccoli).

Telescopi con grande F/# sono poco luminosi ma con alta risoluzione angolare. Piccola F/# invece implica telescopi molto luminosi, ma con bassa risoluzione angolare.

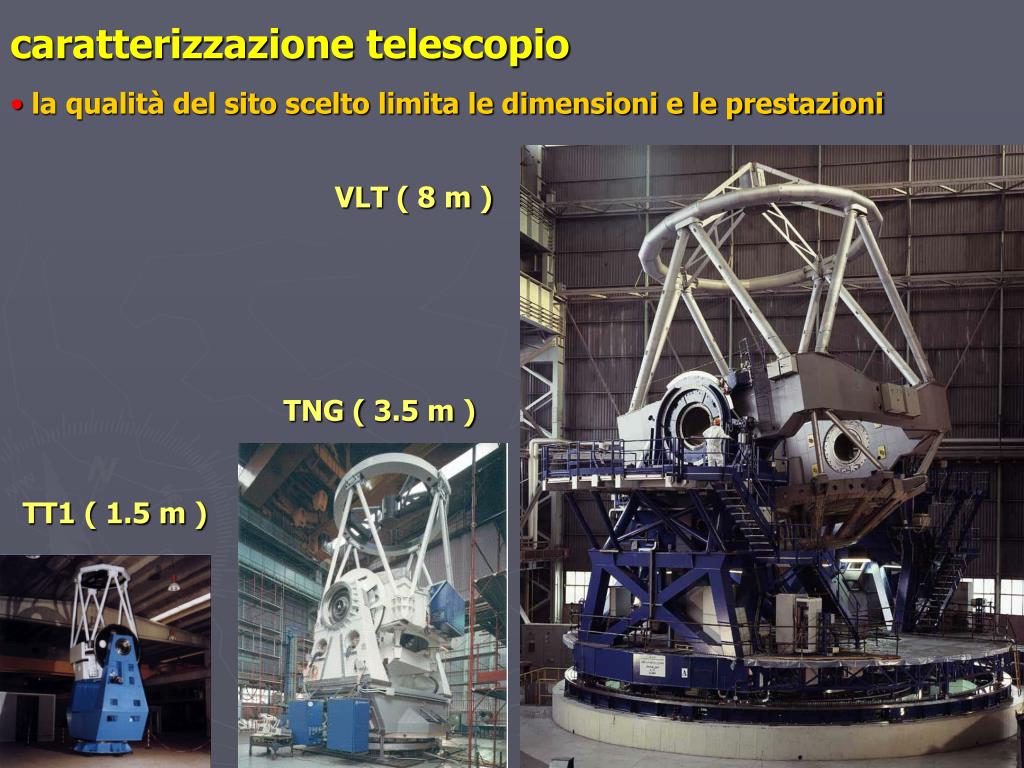

slide40

caratterizzazione telescopio

  • la qualità del sito scelto limita le dimensioni e le prestazioni

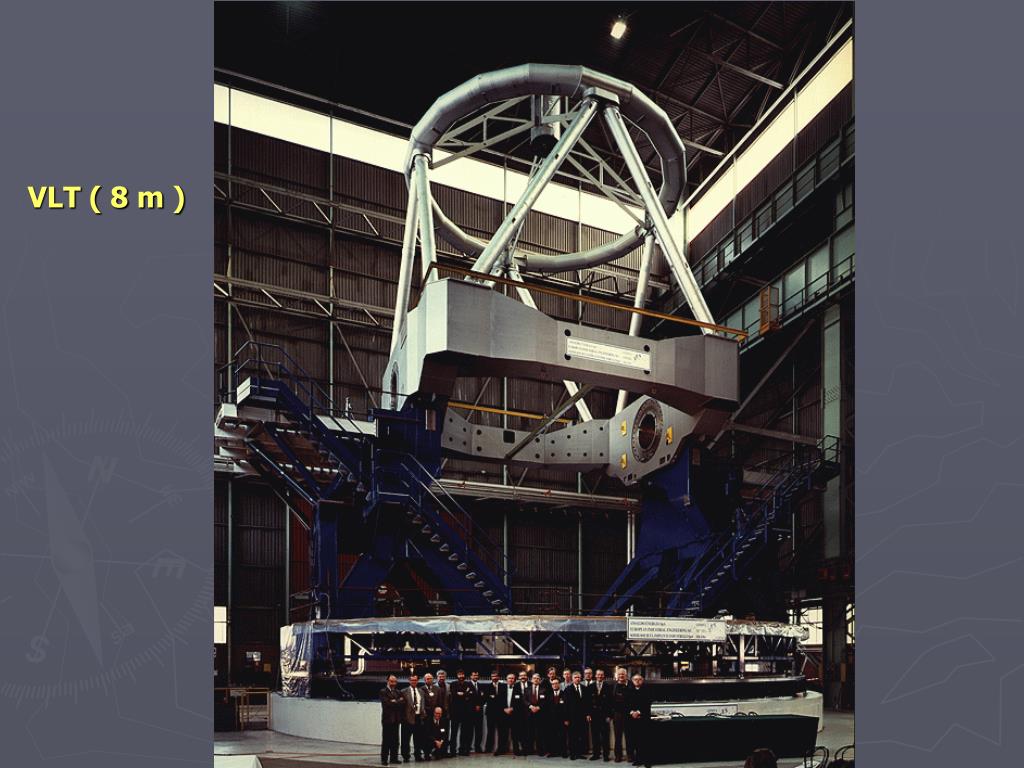

VLT ( 8 m )

TNG ( 3.5 m )

TT1 ( 1.5 m )

slide43

progettazione meccanica

Le parti meccaniche sono il “vestito” delle ottiche del telescopio

  • telescopio
  • cupola
  • edificio rotante

Vi sono due fasi principali:

  • disegno 3D
  • Analisi strutturale (FEA)

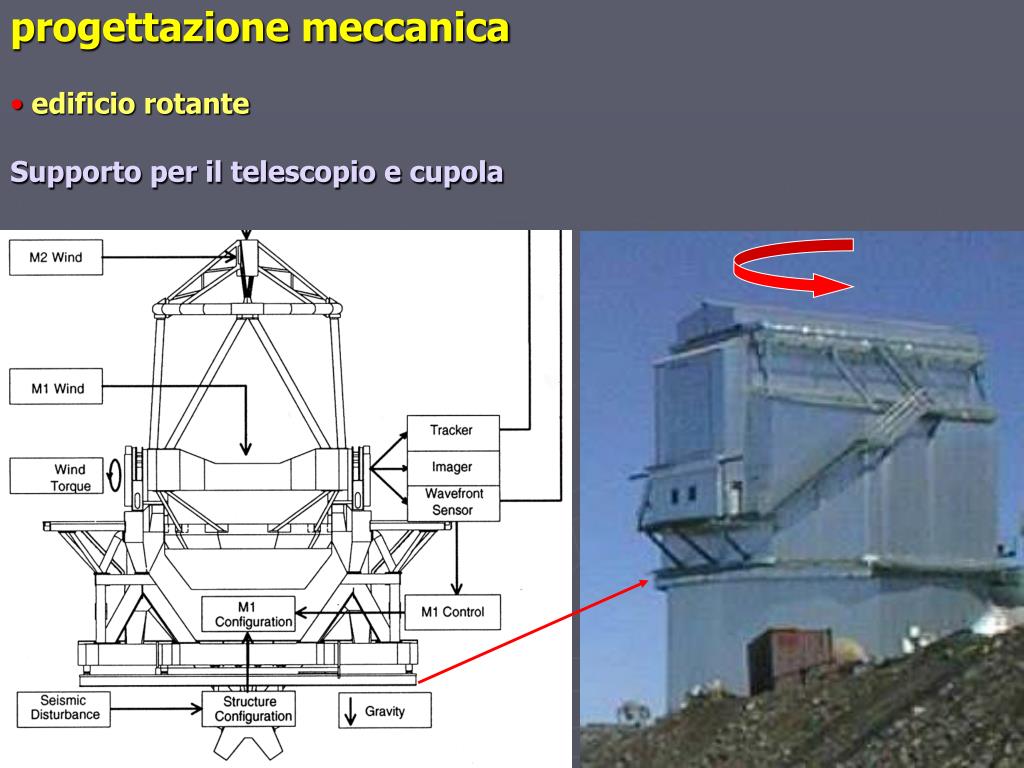

slide44

progettazione meccanica

  • edificio rotante

Supporto per il telescopio e cupola

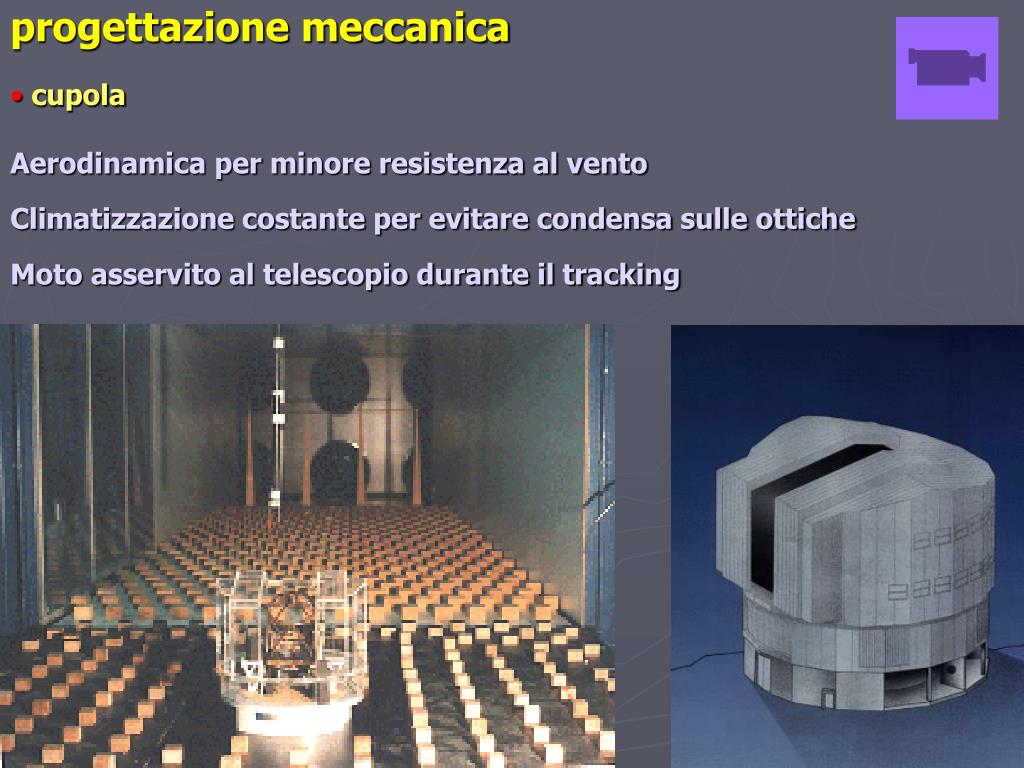

slide45

progettazione meccanica

  • cupola

Aerodinamica per minore resistenza al vento

Climatizzazione costante per evitare condensa sulle ottiche

Moto asservito al telescopio durante il tracking
