slide1

Campo gravitazionale indotto con la centrifugazione

Sopranatante

Precipitato (pellet)

Sospensione

Separazione completata

Principi della centrifugazione

Materiali differenti per forma, densità e dimensioni, sedimentano a diverse velocità se posti in un campo di forza centrifuga

slide2

Principi della centrifugazione

  • Le particelle in soluzione se lasciate in condizioni di quiete tenderanno a sedimentare per effetto della gravità
  • Una centrifuga è uno strumento progettato per produrre una forza centrifuga superiore alla forza di gravità terrestre
  • Obiettivo: esercitare una forza maggiore del campo gravitazionale terrestre aumentando la velocità di sedimentazione delle macromolecole, col fine di separare macromolecole che differiscono per densità, forma e dimensioni
slide3

In una centrifuga su una particella di massa m ruotante ad una velocità angolare ω a distanza r dall’asse di rotazione agisce una forza verso l’esterno e perpendicolare all’asse di rotazione:

Fc= m ω2 r

Fc= forza centrifuga

ω2 r= velocità angolare che definisce il campo centrifugo G= ω2 r

Solitamente, però, la velocità angolare del rotore viene espressa in rpm (rivoluzioni per min), dove una rivoluzione del rotore è pari a 2 p radianti, e, la forza centrifuga come forza centrifuga relativa RCF, cioè multiplo della forza di gravità agente sulla particella

slide4

Considerando la forza di gravità Fg , pari al prodotto della massa m per l’accelerazione di gravità g , cioè:

Fg = mg

si può esprimere la forza centrifuga come RCF (forza centrifuga relativa) pari ad un multiplo della forza di gravità, cioè :

RCF = Fc /Fg = mw2r / mg = w2r/ g

La forza centrifuga relativa è il rapporto tra il peso di una massa nel campo centrifugo ed il peso della stessa massa sottoposta alla sola azione del campo gravitazionale

slide5

Esprimendo la velocità angolare w come rpm (w= 2p RPM/60) ed inglobando i termini noti in un’unica costante avremo alla fine la seguente equazione

RCF = 1.119 x 10-5 (rpm)2 r

Quindi risulta che la RCF agente su una qualsiasi particella è funzione solo della velocità di rotazione e della distanza della particella dall’asse di rotazione.

Pertanto particelle sottopose alla stessa RCF sedimenteranno con una velocità che dipenderà essenzialmente dalla loro densità

slide7

Centrifughe

RPM g

  • Da banco 4000-6000 3000-7000
  • Micro max. 16000 max. 22000
  • Super ~ 25000 ~ 60000
  • Ultra ~ 80000 ~ 600000
slide8

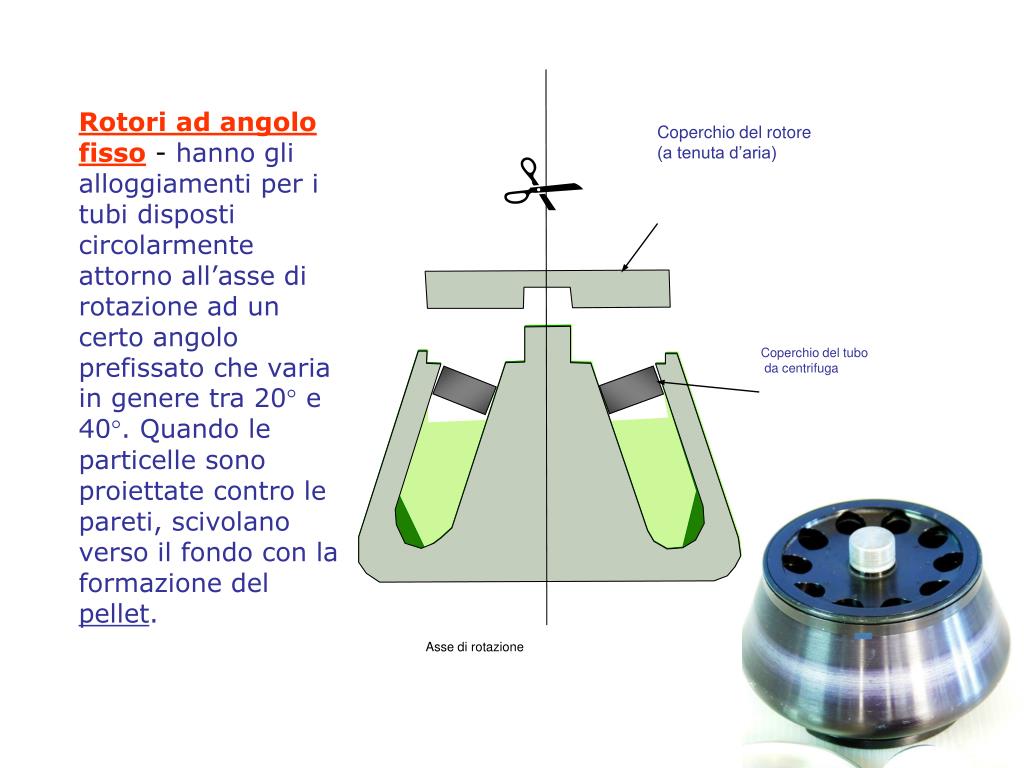

Coperchio del rotore

(a tenuta d’aria)

Coperchio del tubo

da centrifuga

Asse di rotazione

Rotori ad angolo fisso - hanno gli alloggiamenti per i tubi disposti circolarmente attorno all’asse di rotazione ad un certo angolo prefissato che varia in genere tra 20° e 40°. Quando le particelle sono proiettate contro le pareti, scivolano verso il fondo con la formazione del pellet.

slide9

Rotori oscillanti o ad angolo mobile - A riposo, i tubi rimangono in posizione orizzontale, ma quando il rotore inizia a girare, per effetto della accelerazione centrifuga, i tubi ruotano sui perni verso l’esterno, disponendosi orizzontalmente. I rotori oscillanti consentono una formazione di bande di sedimento ben differenziate e di pellets più uniformi ma hanno una maggiore delicatezza rispetto ai rotori ad angolo fisso.

slide10

Le tecniche centrifugative si possono suddividere in generale in preparative e analitiche.

  • Preparativa: permette di separare e purificare cellule intere, organuli subcellulari e macromolecole biologiche, come acidi nucleici o proteine.
  • Analitica: permette invece di studiare le caratteristiche di sedimentazione del campione e di determinarne il grado di purezza o la massa molecolare.
slide11

Centrifugazione differenziale

La centrifugazione differenziale è la tecnica più usata per il frazionamento cellulare, cioè per l’ottenimento di preparazioni di organelli da sottoporre poi a studio. Ad esempio, centrifugando un omogenato cellulare per tempi relativamente brevi ed a velocità modeste sarà possibile ottenere la sedimentazione dei nuclei ma non degli altri organelli, che hanno densità e/o dimensioni minori e che rimarranno nel sovranatante. Il sovranatante può essere ulteriormente processato per ottenere altri tipi di particelle. Mediante l’applicazione ripetuta di questo procedimento, con l’aumento della velocità e del tempo di centrifugazione, si può ottenere la successiva sedimentazione di particelle sempre più piccole.

slide13

Particelle a bassa densita’

Particelle ad alta densita’

Separazione su gradiente di densita’

Il campione viene fatto stratificare su un gradiente pre-formato in unaprovetta mediante il mescolamento in proporzioni diverse di soluzioni a diversa densità. La densita’ massima non deve superare quella delle particelle piu’ dense da separare

campione

Campo

centrifugo

G

R

A

D

I

E

T

E

slide14

Elettroforesi

-

+

- +

-

-

+ +

-

+

  • Tecnica analitica e separativa basata sul movimento di particelle elettricamente cariche immerse in un fluido per effetto di un campo elettrico applicato mediante una coppia di elettrodi al fluido stesso
  • verso ilcatodo (particelle cariche positive= cationi)
  • versol’anodo(particelle cariche negative= anioni)
slide15

Mobilità elettroforetica

La velocità (v) di una molecola carica che si sposta in un campo elettrico è data dunque dalla seguente equazione:

v = Eq

f

I fattori che influenzano la mobilità di una molecola in un campo elettrico comprendono la carica della molecola (q), il gradiente di voltaggio del campo elettrico (E), la resistenza di attrito del mezzo di supporto (f)

slide16

Comunemente è adoperato il termine mobilità elettroforetica (μ) dello ione, che equivale alla velocità dello ione diviso l’intensità del campo elettrico (v/E)

  • Quando si applica una differenza di potenziale, molecole con carica elettrica totale differente inizieranno a separarsi in funzione della loro mobilità elettroforetica
  • Anche molecole con carica elettrica uguale, ma con dimensioni molecolari differenti, si separeranno per effetto di forze frizionali diverse
slide17

Apparecchiatura per elettroforesi

  • Alimentatore elettrico
  • Cella elettroforetica
  • supporto
slide18

Acrilammide

  • I gel di poliacrilammide sono preparati facendo copolimerizzare monomeri di acrilammide in presenza di piccole quantità di N,N’-metilene bisacrilammide (bis-acrilamide).
  • La bis-acrilammide, composta da due molecole di acrilammide legate da un gruppo metilene, è utilizzata come agente in grado di formare legami crociati (cross-linking agent).

Acrilammide

Bis-acrilammide

Materiali di supporto

Per la maggior parte delle tecniche elettroforetiche si adoperano gel dipoliacrilammideo diagarosio

slide19

L’ammonio persolfato

è l’estere disolfato

dell’acqua ossigenata e

omolisa rapidamente a

radicali instabili

(radicali solforici).

Il TEMED è un’ammina

terziaria che reagisce

con questi radicali a

formare radicali liberi

TEMED, che a loro volta

reagiscono con

l’acrilammide inducendone

la polimerizzazione.

TEMED (iniziatore)

Il processo di polimerizzazione dell’acrilammide è un tipico esempio di catalisi radicalica ed inizia con l’aggiunta di ammonio persolfato e della base N,N,N’,N’-tetrametilendiammina (TEMED).

Il TEMED catalizza la decomposizione dello ione persolfato con la produzione del corrispondente radicale libero (cioè una molecola con un elettrone spaiato), nel modo seguente:

Se rappresentiamo il radicale libero con R· ed il monomero di acrilammide con M, possiamo schematizzare la polimerizzazione nel modo seguente:

R· + M → RM·

RM· + M → RMM·

RMM· + M → RMMM· ecc.

slide20

(catalizzatore)

TEMED (iniziatore)

GEL DI POLIACRILAMMIDE

(molto idrofilico =>

trattiene grosse quantità di acqua)

In questo modo si formano lunghe catene di acrilammide tenute insieme tra loro da legami crociati derivanti dall’inserzione occasionale all’interno della catena di molecole di bis-acrilammide.

Acrilammide bis-acrilammide

slide21

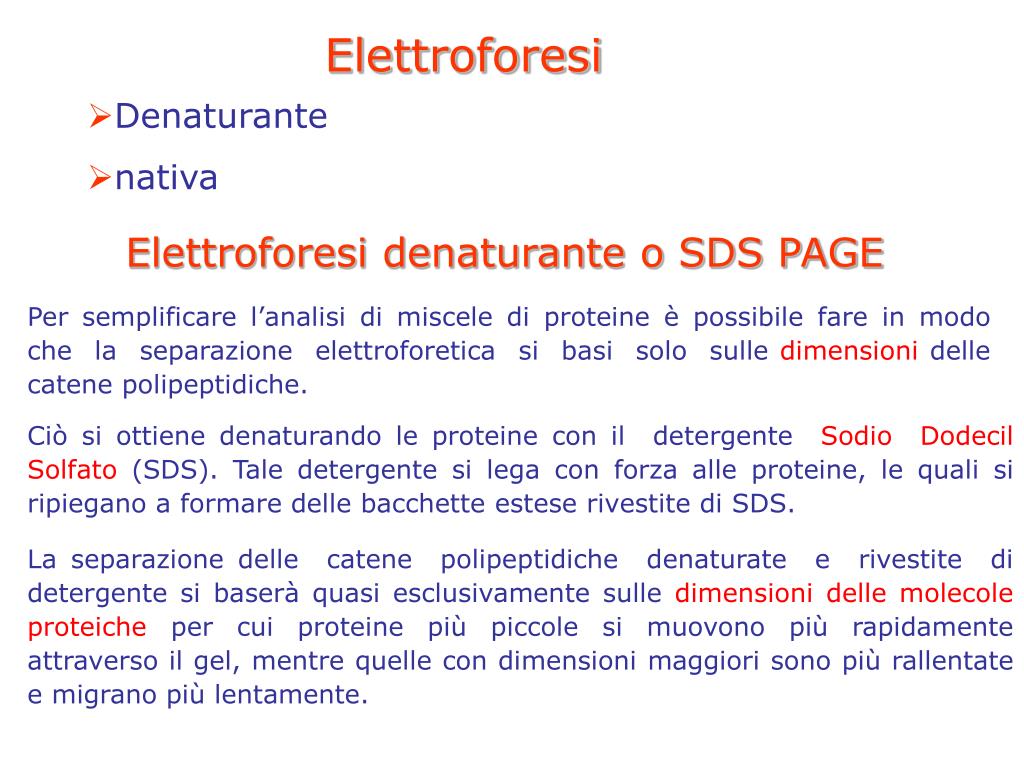

Elettroforesi denaturante o SDS PAGE

Per semplificare l’analisi di miscele di proteine è possibile fare in modo che la separazione elettroforetica si basi solo sulledimensionidelle catene polipeptidiche.

Elettroforesi

  • Denaturante
  • nativa

Ciò si ottiene denaturando le proteine con il detergenteSodio Dodecil Solfato(SDS). Tale detergente si lega con forza alle proteine, le quali si ripiegano a formare delle bacchette estese rivestite di SDS.

La separazione delle catene polipeptidiche denaturate e rivestite di detergente si baserà quasi esclusivamente sulledimensioni delle molecole proteiche per cui proteine più piccole si muovono più rapidamente attraverso il gel, mentre quelle con dimensioni maggiori sono più rallentate e migrano più lentamente.

slide22

proteina

Sodio Dodecil Solfato

CH3(CH2)10CH2OSO3- Na+

slide24

Elettroforesi in condizioni native

  • Separazione di proteine, preservando la loro attività biologica
  • Le proteine conservano la loro carica nativa, si separano mediante le loro differenti mobilità elettroforetiche e gli effetti setaccio del gel
  • Esempio: separazione dei complessi della catena respiratoria in un gradiente lineare o esponenziale
slide25

I

V

III

IV

II

Elettroforesi in condizioni native

SDS PAGE

I V III IV

slide26

Isoelettrofocalizzazione

  • Separazione delle proteine in base al loro punto isoelettrico.
  • In un gel viene creato un gradiente di pH mediante l’aggiunta di appropriati anfoliti
  • La miscela di proteine viene posta in un pozzetto sul gel e viene applicato un campo elettrico. Le proteine entrano nel gel e migrano fino a che non raggiungono un pH equivalente al punto isoelettrico
  • Le proteine con punti isoelettrici diversi si distribuiscono in punti diversi nel gel
slide29

Applicazioni dell’SDS-PAGE

  • Analisi quantitativa delle proteine presenti nel campione di interesse
  • Determinazione del peso molecolare di proteine sconosciute
  • Analisi qualitativa delle proteine presenti nel campione di interesse (colorazione con Coomassie o nitrato d’argento, o western-blotting)
slide30

Coomassie Brilliant Blue

  • Silver

Il gel si colora con una miscela di sali d’argento e formaldeide.Gli ioni d’argento reagiscono con i gruppi basici e tiolici delle proteine. 100 volte più sensibile

Il gel è immerso in una soluzione che contiene Coomassie Brilliant Blue R-250 sciolto in acido acetico diluito e metanolo. Rivela 0,1 mg di proteina

Tecniche di rivelazione

slide32

WESTERN BLOT

  • Al termine della corsa elettroforetica le proteine sono trasferita su un filtro di nitrocellulosa mediante una procedura definita elettroblotting
  • Il gel e la nitrocellulosa sono posti in un apposito cestello a forma di sandwich immerso in un tampone nel quale ci sono due elettrodi paralleli
  • La corrente, in direzione perpendicolare al gel, trasferisce le proteine sul foglio di nitrocellulosa
slide35

Cromatografia

Il termine cromatografia indica un insieme di tecniche che hanno lo scopo di separare una miscela nei suoi componenti, per permetterne il riconoscimento qualitativo e quantitativo.

Queste tecniche sono basate sulla distribuzione differenziale dei vari componenti fra due fasi, una chiamata fase fissa o fase stazionaria e l’altra chiamata fase mobile o eluente, che fluisce in continuo attraverso la fase fissa.

slide36

Le fasi essenziali di un processo cromatografico sono 3:

  • Caricamento del campione o della miscela da analizzare in una zona ristretta della fase stazionaria
  • Eluizione della miscela dalla fase stazionaria per effettuare la separazione nei singoli componenti
  • Rivelazione dei composti separati
slide41

In base alla forma del letto cromatografico

    • Cromatografia su colonna (impaccata, open-tubular)
    • Cromatografia planare (su carta, su strato sottile)
  • In base allo stato fisico della fase mobile
    • Cromatografia Liquida (LC)
    • Gascromatografia (GC)
  • In base al meccanismo di separazione
    • Scambio ionico
    • Esclusione
    • Affinità
slide42

Cromatografia su colonna: la fase stazionaria è contenuta all’interno di una colonna cilindrica, che può riempire completamente (colonna impaccata) oppure rivestirne la superficie interna (colonna tubulare)

  • Cromatografia planare: la fase stazionaria è distribuita su una superficie piana, che può essere un supporto cartaceo (cromatografia su carta, PC) o una lastrina in vetro o altri materiali (cromatografia su strato sottile, TLC)

Forma del letto cromatografico

slide43

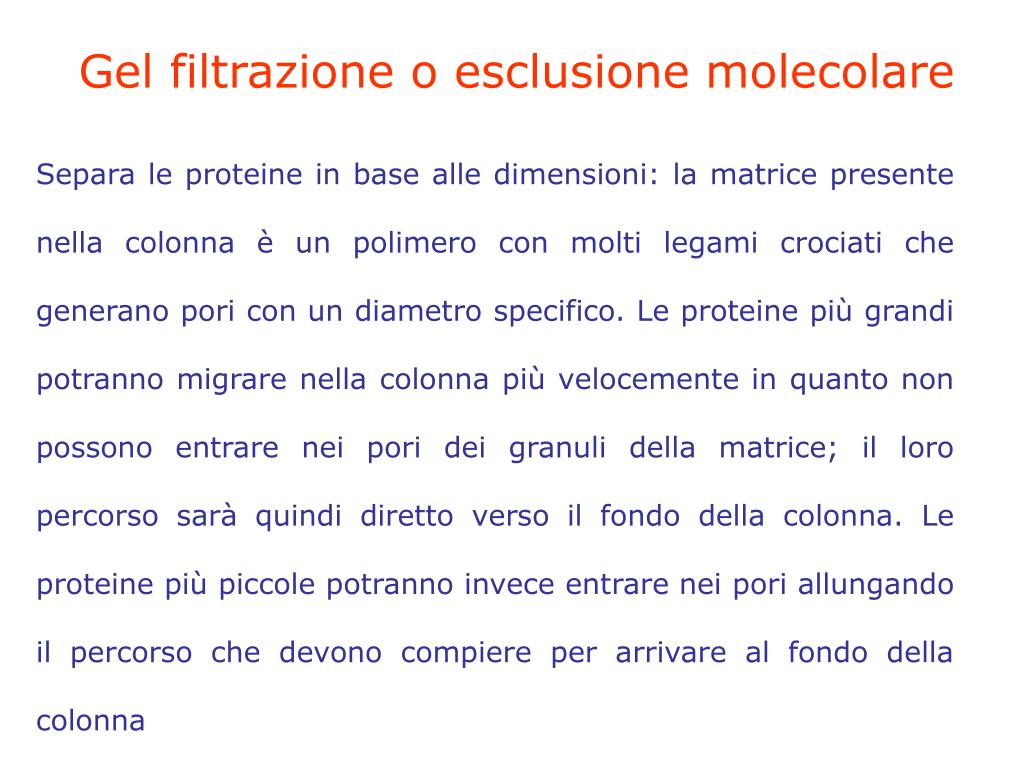

Gel filtrazione o esclusione molecolare

Separa le proteine in base alle dimensioni: la matrice presente nella colonna è un polimero con molti legami crociati che generano pori con un diametro specifico. Le proteine più grandi potranno migrare nella colonna più velocemente in quanto non possono entrare nei pori dei granuli della matrice; il loro percorso sarà quindi diretto verso il fondo della colonna. Le proteine più piccole potranno invece entrare nei pori allungando il percorso che devono compiere per arrivare al fondo della colonna

slide45

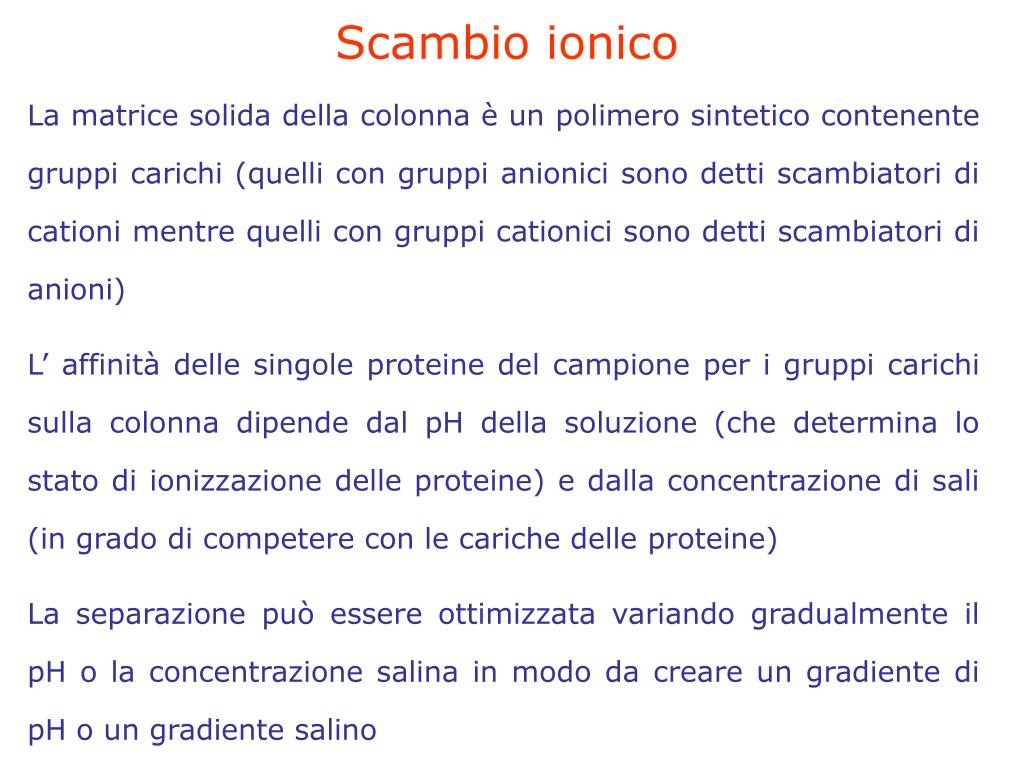

Scambio ionico

La matrice solida della colonna è un polimero sintetico contenente gruppi carichi (quelli con gruppi anionici sono detti scambiatori di cationi mentre quelli con gruppi cationici sono detti scambiatori di anioni)

L’ affinità delle singole proteine del campione per i gruppi carichi sulla colonna dipende dal pH della soluzione (che determina lo stato di ionizzazione delle proteine) e dalla concentrazione di sali (in grado di competere con le cariche delle proteine)

La separazione può essere ottimizzata variando gradualmente il pH o la concentrazione salina in modo da creare un gradiente di pH o un gradiente salino

slide47

Cromatografia per affinità

Separa le proteine in base alla loro specificità di legame

Le proteine sono trattenute sulla colonna solo se sono in grado di legarsi a uno specifico ligando ancorato alla matrice solida.

Dopo aver allontanato dalla colonna le proteine che non si possono legare, la proteina viene eluita usando una soluzione contenente ligando libero
