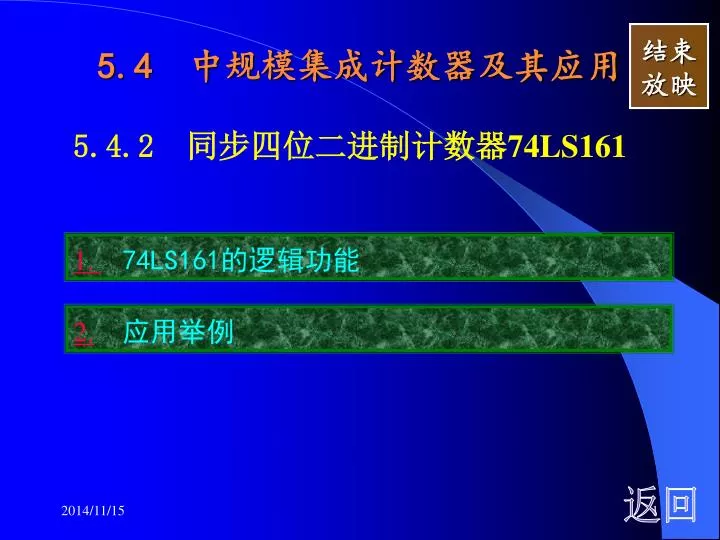

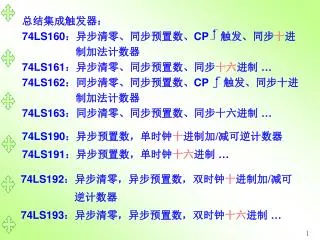

  1. 结束 放映 5.4 中规模集成计数器及其应用 5.4.2 同步四位二进制计数器74LS161 1. 74LS161的逻辑功能 2.应用举例 返回

  2. 复习 　　实现异步N进制计数器的级联法 ？ 实现异步N进制计数器的脉冲反馈法？

  3. 5.4.2 同步四位二进制计数器74LS161 返回 状态输出 1. 74LS161的逻辑功能 CP输入 图3-35 74LS161的外引线图 图3-36 74LS161的逻辑符号 并行输入

  4. 表5-14 74LS161的功能表 异步清0功能最优先 同步并行置数 CP上升沿有效 CO= Q3 Q2 Q1 Q0 CTT

  5. 图5-22 74LS161的时序图

  6. 2．应用举例 返回 　（1）同步二进制加法计数 实现四位二进制加法计数

  7. （2）构成16以内的任意进制加法计数器： 　①设计思想：利用脉冲反馈法 用S0，S1，S2…，SM…SN表示输入0，1，2，…，N个计数脉冲CP时计数器的状态。 SM可以为S0，但需小于SN。 　　对于异步置数：在输入第N个计数脉冲CP后，通过控制电路，利用状态SN产生一个有效置数信号，送给异步置数端，使计数器立刻返回到初始的预置数状态SM，即实现了SM～SN-1计数。 　　对于同步置数：在输入第N－1个计数脉冲CP时，利用状态SN-1产生一个有效置数信号，送给同步置数控制端，等到输入第N个计数脉冲CP时，计数器返回到初始的预置数状态SM，从而实现SM～SN-1计数。

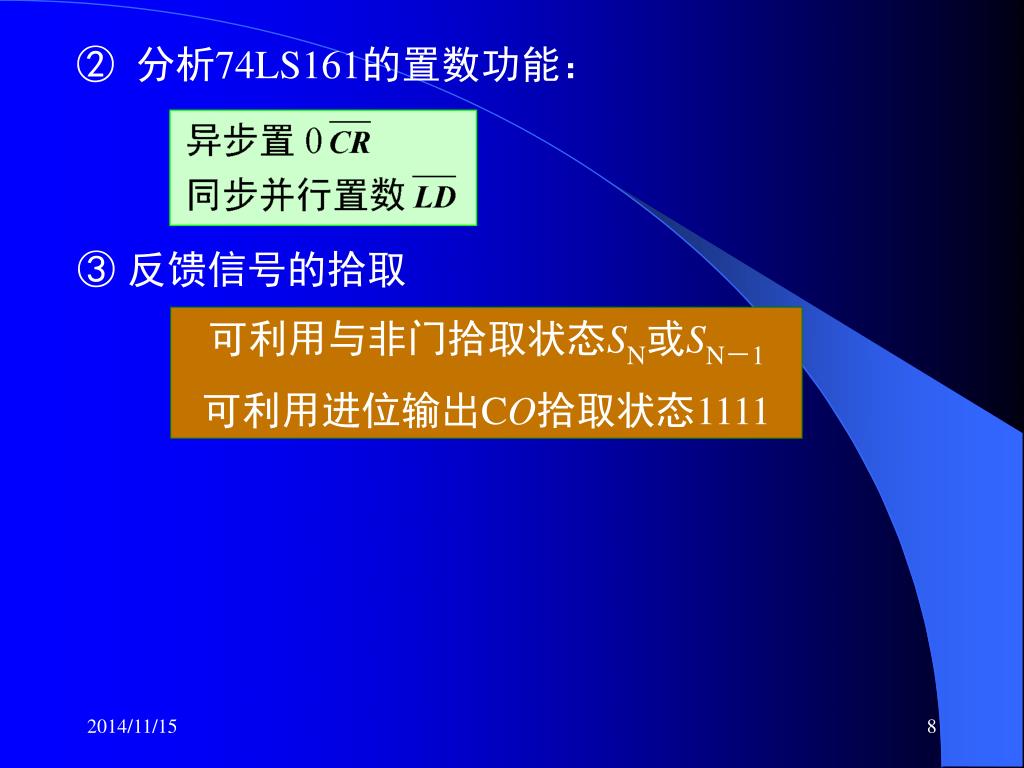

  8. ② 分析74LS161的置数功能： ③反馈信号的拾取 可利用与非门拾取状态SN或SN－1 可利用进位输出CO拾取状态1111

  9. 　④ 电路举例（以十进制计数器为例） 十进制计数器的计数状态顺序表

  10. 图5-23 74LS161构成十进制计数器 利用进位输出CO取状态1111 令D3 D2 D1D0＝0110 实现十进制计数 （0110到1111） 改变D3 D2 D1D0的状态，可以实现其它进制计数。

  11. 图5-24　用74LS161构成从0开始计数的十进制计数器 利用与非门拾取状态1001 令D3 D2 D1D0＝0000 可实现从0开始计数的十进制计数 （0000到1001） 改变与非门的输入信号， 可以实现其它进制计数。

  12. 用74LS161构成从0开始计数的十进制计数器 利用与非门拾取状态1010 实现十进制计数 （0000到1001） 改变与非门的输入信号 ，可以实现其它进制计数。

  13. （3）利用多片74LS161实现大容量计数 　① 先用级联法 　 计数器的级联是将多个集成计数器（如M1进制、M2进制）串接起来，以获得计数容量更大的N（=M1×M2）进制计数器。 　 一般集成计数器都设有级联用的输入端和输出端。 　　同步计数器实现的方法： 　　低位的进位信号→高位的保持功能控制端（相当于触发器的T端） 　　有进位时，高位计数功能T ＝1； 　　无进位时，高位保持功能T ＝0。

  14. 用两片CT74LS161级联成16×16进制同步加法计数器 低位片 高位片 在计到1111以前，CO1＝0，高位片保持原状态不变 在计到1111时，CO1＝1，高位片在下一个CP加一 ② 再用脉冲反馈法

  15. 例：用两片74LS161级联成五十进制计数器 0010 0011 十进制数50对应的二进制数为0011 0010 实现从0000 0000到0011 0001的50进制计数器

  16. 返回 作业题 5-8 5-9 5-10
