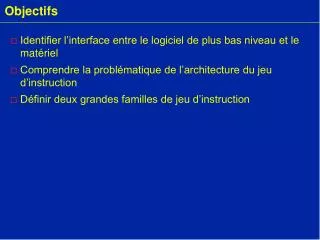

  1. Objectifs • Identifier l’interface entre le logiciel de plus bas niveau et le matériel • Comprendre la problématique de l’architecture du jeu d’instruction • Définir deux grandes familles de jeu d’instruction

  2. ? Quand Monsieur DUPONT exécute un programme !

  3. Quand Monsieur DUPONT exécute un programme ! ?

  4. Application “Le software” ? Hiérarchie de traduction

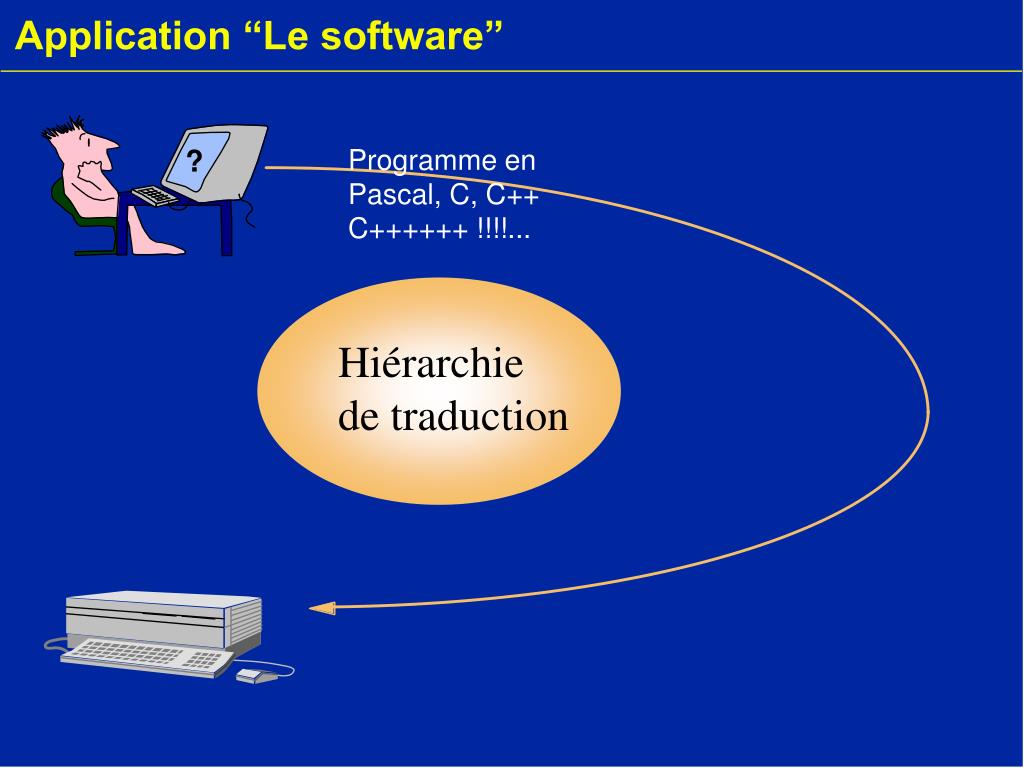

  5. Application “Le software” Programme en Pascal, C, C++ C++++++ !!!!... ? Hiérarchie de traduction

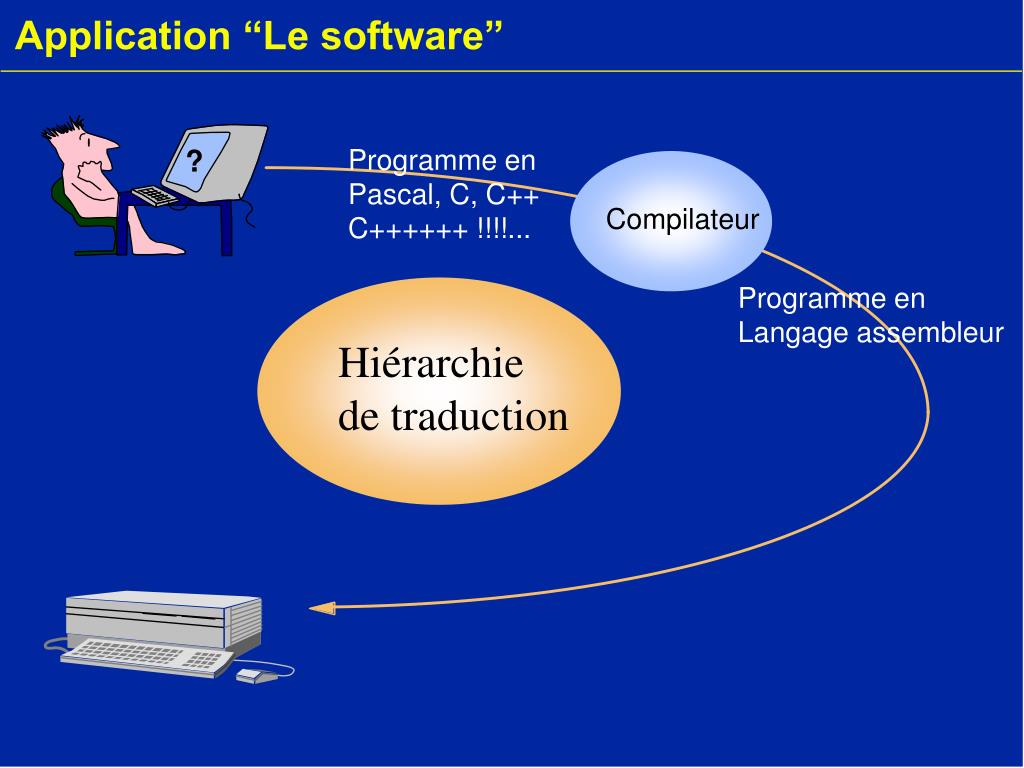

  6. Compilateur Application “Le software” Programme en Pascal, C, C++ C++++++ !!!!... ? Programme en Langage assembleur Hiérarchie de traduction

  7. Compilateur Assembleur Application “Le software” Programme en Pascal, C, C++ C++++++ !!!!... ? Programme en Langage assembleur Hiérarchie de traduction Programme en Langage machine

  8. Compilateur Assembleur Chargeur en Mémoire Application “Le software” ? Programme en Pascal, C, C++ C++++++ !!!!... Programme en Langage assembleur Hiérarchie de traduction Programme en Langage machine

  9. Change (int v[], int k[]); { int temp; temp=v[k]; v[k]=v[k+1]; v[k+1]=temp; } Change : muli $2,$5,4 add $2,$4,$2 lw $15,0($2) lw $16,4($2) sw $16,0($2) sw $15,4($2) jr $31 Compilateur Assembleur 0000011010000100010000110 1000100000000000000000000 0001100110100101010000100 0001100000001110000000000 0010000111001010101010000 0010000000000001000000000 1001001010100000010101011 Chargeur en Mémoire Vite un exemple ? Hiérarchie de traduction

  10. ? Conception

  11. ? Conception Conception du Logiciel Conception du Matériel

  12. ? Conception Conception du Logiciel Machines virtuelles Principe de l’abstraction Conception du Matériel

  13. ? Architecture du Jeu d’instructions L’interface entre logiciel et matériel Conception du Logiciel ISA Conception du Matériel

  14. ? Architecture du Jeu d’instructions L’architecture de jeu d’instructions Conception du Logiciel • Le nombre d’instructions • Nombre de cycles par instruction • Temps de cycle • Nombre de cycles par instruction Conception du Matériel

  15. Performances • Les performances des machines sont définies par trois facteurs clés : • le nombre d’instructions • le temps de cycles d’horloge • le nombre de cycles d’horloge par instruction. • Le compilateur et l’architecture de jeu d’instructions déterminent le nombre d’instructions requises pour un programme donné • La mise en oeuvre définis le temps de cycle d’horloge, ainsi que le nombre de cycles d’horloge par instruction.

  16. ? Problématique du jeu d’instructions Conception du Logiciel Le jeu d’instruction doit être le résultat de nombreux compromis entre : efficacité du compilateur, flexibilité, vitesse, complexité du matériel. Conception du Matériel

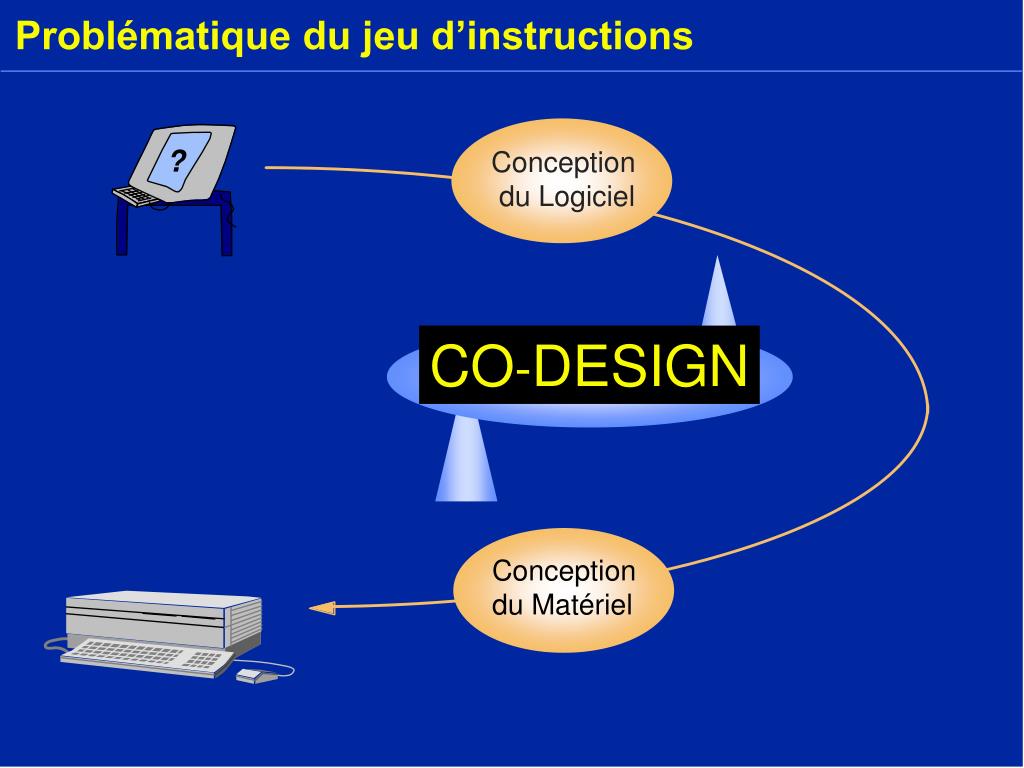

  17. ? Problématique du jeu d’instructions Conception du Logiciel CO-DESIGN Conception du Matériel

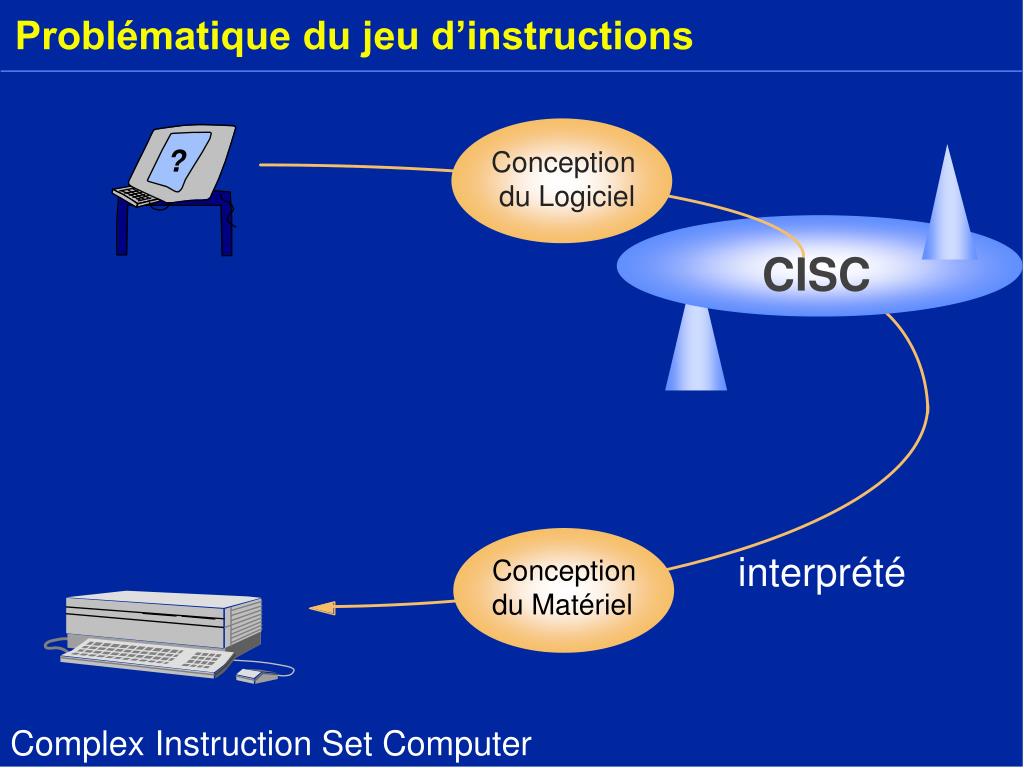

  18. ? Problématique du jeu d’instructions Conception du Logiciel CISC interprété Conception du Matériel Complex Instruction Set Computer

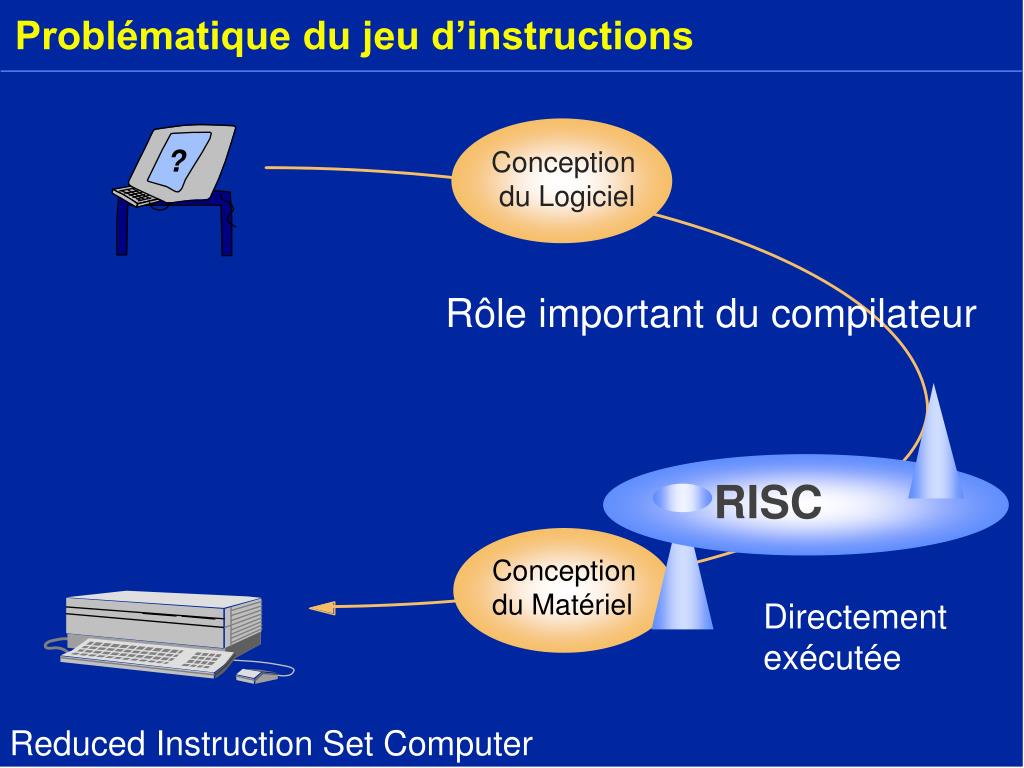

  19. ? Problématique du jeu d’instructions Conception du Logiciel Rôle important du compilateur RISC Conception du Matériel Directement exécutée Reduced Instruction Set Computer

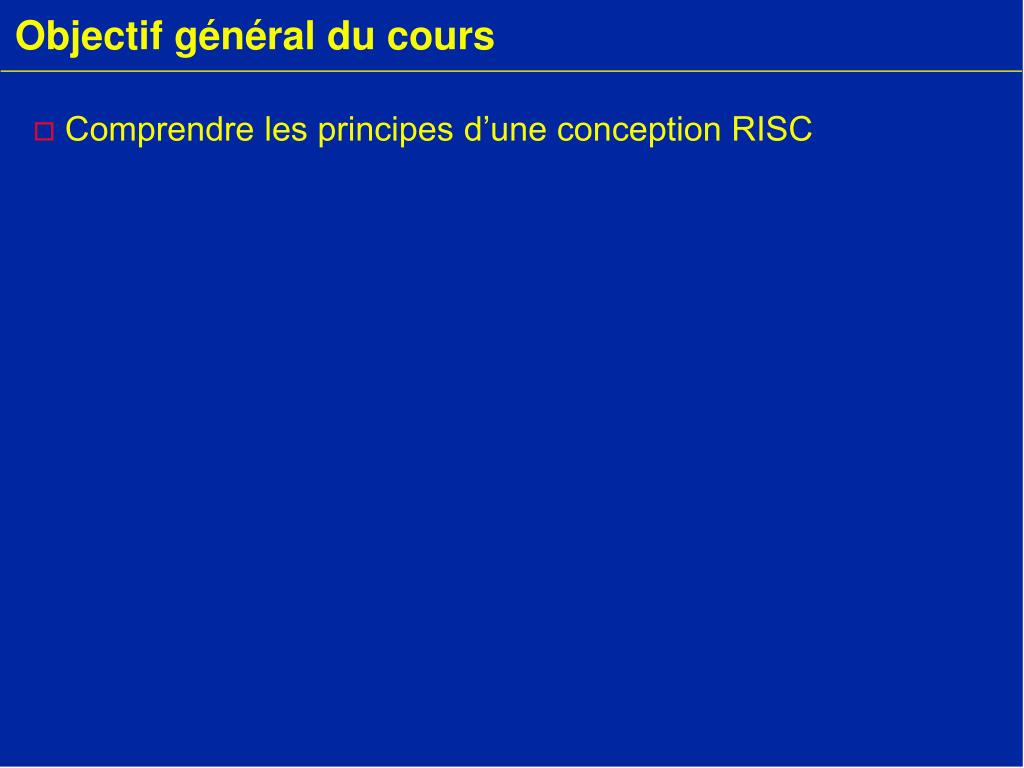

  20. Objectif général du cours • Comprendre les principes d’une conception RISC
