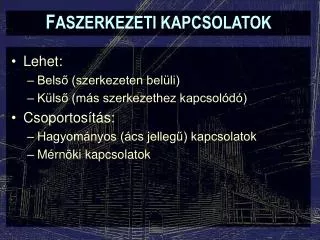

  1. FASZERKEZETI KAPCSOLATOK • Lehet: • Belső (szerkezeten belüli) • Külső (más szerkezethez kapcsolódó) • Csoportosítás: • Hagyományos (ács jellegű) kapcsolatok • Mérnöki kapcsolatok

  2. FASZERKEZETI KAPCSOLATOK • Mérnöki Kapcsolatok: • Szögezett kapcsolat • Szögezett lemezes kapcsolat • Szöglemezes kapcsolat • Facsavaros kapcsolat • Tűzött kapcsolatok • Csavarkötések • Betétes kapcsolatok • Kapcsolószerelvények • Ragasztott kapcsolatok

  3. FASZERKEZETI KAPCSOLATOK Hagyományos faszerkezeti kapcsolatok • Változatos jellegű kapcsolatok (ld. könyv) • Hagyományosan tapasztalati méretekkel készültek (újabban méretezve) • Régebben építéshelyszínen kialakítva (zsinórpad) • Újabban előre kialakítva; az építéshelyszínen csak szerelés történik.

  4. FASZERKEZETI KAPCSOLATOK Hagyományos faszerkezeti kapcsolatok • A megmunkálás történhet: • kézi kisgépek • univerzális faipari megmunkáló szerszámok • számítógép-vezérlésű, nagy pontosságú, nagy teljesítményű célgépek • Sokszor kiegészítik csavarozás, hevederek, ácskapcsok, facsapok vagy szögek alkalmazásával.

  5. FASZERKEZETI KAPCSOLATOK Szögezett kapcsolatok • Hagyományos megoldás - ma is elterjedt. • Szögtípusok: sokféle (sima, csavart, gyűrűs, négyzetes keresztmetszetű, különböző fejformák, stb.)

  6. FASZERKEZETI KAPCSOLATOK

  7. FASZERKEZETI KAPCSOLATOK Szögezett kapcsolatok • Hagyományos megoldás - ma is elterjedt. • Szögtípusok: sokféle (sima, csavart, gyűrűs, négyzetes keresztmetszetű, különböző fejformák, stb.) • Az egyes szögek teherbírását az alkalmassági bizonyítvány tartalmazza

  8. FASZERKEZETI KAPCSOLATOK Szögezett kapcsolatok • A szabványok előírják: • a szögválasztás feltételeit, körülményeit • a szögkiosztás távolságát • az egy sorban elhelyezhető szögek számát • az anyagminőséget • a méreteket • a korrózióvédelmet • az előfúrás szükségességét

  9. egy nyírású kettő nyírású több nyírású FASZERKEZETI KAPCSOLATOK • A kapcsolat lehet: Szögezett kapcsolatok

  10. FASZERKEZETI KAPCSOLATOK Szögezett kapcsolatok • A szögezés történhet: • előfúrás nélkül • előfúrással

  11. FASZERKEZETI KAPCSOLATOK Szögezett kapcsolatok • Előfúrás nélküli szögezés esetén a szögátmérő meghatározása: a - minimális faelemvastagság, mm dn- névleges szögátmérő, mm

  12. FASZERKEZETI KAPCSOLATOK Szögezett kapcsolatok • Előfúrással történő szögezés: • dn > 4,2mm esetén ajánlatos • keménylombos fa esetén kötelező • furatátmérő: 0,80…0,85 dn • a furatmélység legalább a szög hosszának 0,4-szerese • a szögátmérő megválasztása: a 6dn, vagy a teherbírást a / 6dn arányban redukálják

  13. FASZERKEZETI KAPCSOLATOK Szögezett kapcsolatok • A szögek hatásos hossza: • egynyírású szögek: s  12dn • többnyírású szögek: s  12dn • kihúzásra igénybevett szögek: s  dn ? ? ? ?

  14. FASZERKEZETI KAPCSOLATOK Szögezett kapcsolatok • Általában szegezősablont használnak • Felnyílás ellen szembe szögezés használható • A szemben levő szögek hatásvonalát eltolják • Sablonkialakítás:

  15. ROSTIRÁNY FASZERKEZETI KAPCSOLATOK Szegezett kapcsolatok

  16. FASZERKEZETI KAPCSOLATOK Szegezett kapcsolatok • További szempontok: • viszonylag vékony szögek alkalmazása javasolt (felhasadás, viszonylag nagy teherbírás) • megfelelő korrózióvédelem • a bütüfelületbe rostokkal párhuzamosan bevert szögek nem teherbírók • nagy vagy állandó terheket nem szabad kihúzásra igénybevett szögekkel rögzíteni • a dinamikus igénybevételeket nem viselik jól

  17. FASZERKEZETI KAPCSOLATOK Szögezett kapcsolatok • További szempontok: • nedves faanyag  vastagabb szegek • a száradás következtében a szög kilazulhat • szögkiosztás: egyenletes hálózatban • göcsök: kihagyni, vagy előfúrni

  18. FASZERKEZETI KAPCSOLATOK Szögezett kapcsolatok • Alkalmazott szerszámok: • kézi szerszámok (kalapács, fogó) • kézi kisgépek (szögbelövő) • szögező automaták

  19. FASZERKEZETI KAPCSOLATOK Szögezett lemez kapcsolatok Olyan szögezett kapcsolat, ahol a teher továbbítását fémből, fából vagy rétegelt lemezből készült lemezek végzik

  20. FASZERKEZETI KAPCSOLATOK

  21. FASZERKEZETI KAPCSOLATOK Szögezett lemez kapcsolatok • Lehetőségek: • külső oldali felszegezés (ált. kétoldali) • fűrészelt résekbe helyezve • felhelyezés előtt előfúrva (csak külső felszegezés esetén) • felhelyezéskor, a faanyaggal együtt előfúrva • előfúrás nélkül

  22. FASZERKEZETI KAPCSOLATOK Szögezett lemez kapcsolatok • Előfúrás esetén ált. 2 mm-nél vastagabb lemezek • A lemezt a szög névleges átmérőjének megfelelően furatolják • Az előre furatolt lemezek egyedileg is előállíthatók

  23. FASZERKEZETI KAPCSOLATOK Szögezett lemez kapcsolatok • Előfúrás nélküli lemezek: általában 1 mm vastag lemezek • A szög átüti a lemezt

  24. FASZERKEZETI KAPCSOLATOK

  25. FASZERKEZETI KAPCSOLATOK Szögezett lemez kapcsolatok • Előfúrás nélküli lemezek: általában 1 mm vastag lemezek • A szög átüti a lemezt • A lemez benyomódása hozzájárul a teherviseléshez

  26. FASZERKEZETI KAPCSOLATOK Szöglemezes kapcsolatok A szögezett lemez kapcsolathoz hasonló, azonban a szögeket a lemez saját anyagából hajtogatják ki (stancolás), vagy a lemez anyagába be vannak ágyazva

  27. FASZERKEZETI KAPCSOLATOK Szöglemezes kapcsolatok • Lehet: • acél, vagy műgyantába ágyazott szögek • egy- vagy kétoldali

  28. FASZERKEZETI KAPCSOLATOK

  29. FASZERKEZETI KAPCSOLATOK

  30. FASZERKEZETI KAPCSOLATOK Szöglemezes kapcsolatok • Egyoldali szöglemezek: • mindig stancolt acél lemezek • sokféle változat (Gang nail, Wolf, Twinplatte, stb.) • Két oldalról, szimmetrikusan erősítik fel • A kapcsolódó elemek tompa illesztésűek, a vastagsági eltérés  1 mm lehet. • A kapcsolódó elemek vastagsága max. 30-50 mm

  31. FASZERKEZETI KAPCSOLATOK Szöglemezes kapcsolatok • Kétoldali szöglemezek: • MKD rendszer: • Acél vagy korracél alaplemezbe rögzített téglelep keresztmetszetű szegek • Préseléskor a szögek hosszabb oldala a rostiránnyal párhuzamos • Osztott szelvényű faszerkezeteknél alkalmazzák

  32. FASZERKEZETI KAPCSOLATOK Szöglemezes kapcsolatok • Kétoldali szöglemezek: • Menning-lemez: • Műanyagba ágyazott 25 mm hosszú huzalszegek • Tartólemez: 3 mm habosított műanyag és 2 mm üvegszál erősítésű műgyanta • 50 x 75 cm-es lemezek - méretre szabható • Préselés: a gyártó üzemben (esetleg építészhelyszínen) hidraulikus présekkel

  33. FASZERKEZETI KAPCSOLATOK Szöglemezes kapcsolatok • A szöglemez kiválasztása az igénybevétel és a fogak teherbírása alapján történik • Csak alkalmassági bizonyítvánnyal rendelkező terméket szabad használni!

  34. FASZERKEZETI KAPCSOLATOK Facsavaros kapcsolatok • Ritkán alkalmazzák teherviselő kapcsolatokhoz • Hasonló a szöglemezes kapcsolatokhoz • Lehet egyszer nyírt, vagy kihúzásra terhelt kapcsolat • Előfúrás: 0,7 dn (a menetes részen)dn (a menet nélküli részen) • Min. becsavarozási mélység: 4 dn

  35. FASZERKEZETI KAPCSOLATOK Tűzött kapcsolatok • Régebben csak csomagoláshoz • Újabban teherviselő kapcsolatokhoz: • Teherviselő borítások felerősítése • Kisebb rácsos tartók kapcsolatai • Alkalmassági bizonyítványhoz kötött • Nyírásra és húzásra igénybe vehető • Behajtás: sűrített levegős berendezés

  36. FASZERKEZETI KAPCSOLATOK Tűzött kapcsolatok • Geometria: dn = 1,5 - 2 mm

  37. FASZERKEZETI KAPCSOLATOK Tűzött kapcsolatok • Előírások: • A kapocs nem állhat ki a felületből, és max. 2 mm-t állhat vissza

  38. Süllyesztett belövés esetén: + 2 mm FASZERKEZETI KAPCSOLATOK Tűzött kapcsolatok • Előírások: • Minimális elemvastagságok: • Fenyő fűrészáru: 24 mm • Faforgácslap: 8 mm • Rétegelt lemez: 6 mm • Farostlemez: 6 mm • A szemben levő kapcsokat nem kell eltolni

  39. FASZERKEZETI KAPCSOLATOK Tűzött kapcsolatok • Előírások: • A kapocs vízszintes szára merőleges a rostirányra, vagy arra 45°-ban (min. 30°-ban) helyezkedik el

  40. FASZERKEZETI KAPCSOLATOK Tűzött kapcsolatok • Előírások: • Minimális kapocstávolság: • nyomó igénybevétel: 7 dn • húzó igénybevétel: 15 dn • egyéb: rostirányban:10 dnrostra merőlegesen: 5 dn • Maximális kapocstávolság: • rostirányban: 80 dn • rostra merőlegesen: 40 dn

  41. FASZERKEZETI KAPCSOLATOK Tűzött kapcsolatok • Előírások: • Nedvességtartalom: általában < 20% • 20-30 % között csökkent teherbírású • 30% fölött nem alkalmazható

  42. FASZERKEZETI KAPCSOLATOK Csavarkötések • Átmenő csavarkötés • Illesztett csavarkötés • Fűzőcsavarok • Beragasztott csavarkötés

  43. FASZERKEZETI KAPCSOLATOK Csavarkötések- Átmenő csavarkötés

  44. FASZERKEZETI KAPCSOLATOK Csavarkötések- Átmenő csavarkötés • Hagyományos megoldás • Szabvány: geometria, anyagminőség • Szokásos csavarméretek: M12 - M30 • Lehet fa-fa vagy fa-fém kapcsolat • Furatátmérő: dn + 1 mm • Alátétek: • Nagyobbak, mint a gépészetben • Ált. négyszög alakúak

  45. FASZERKEZETI KAPCSOLATOK Csavarkötések- Átmenő csavarkötés • Hátrányok: • Jelentős kotyogás  kilazulhat • Nyomatékátvitelre alkalmatlan • Kis fajlagos teherbírású, gazdaságtalan • Teherhordó szerkezetekben ritkán használt.

  46. FASZERKEZETI KAPCSOLATOK Csavarkötések- Illesztett csavarkötés • Furatátmérő: dn - 0,2…0,5 mm • Oszlopos fúrógépen alakítják ki (pontosság) • Az elemeket egyszerre fúrják, közvetlenül a csavarok elhelyezése előtt • A csavarkötést utána kell húzni, és a későbbi utánhúzás lehetőségét biztosítani • A kilazulást meg kell akadályozni (ellenanya, stb.)

  47. FASZERKEZETI KAPCSOLATOK Csavarkötések- Fűzőcsavarok • Általában M12-es csavar • A szomszédos elemek összetartása • Az erőjátékban nem vesz részt • Gyakran valamilyen egyéb kapcsolóelem kiegészítéseként

  48. FASZERKEZETI KAPCSOLATOK Csavarkötések- Beragasztott csavarkötés • M8-M30, teljes hosszában menetes, ragasztófelvezető horonnyal ellátott csavar

  49. FASZERKEZETI KAPCSOLATOK Csavarkötések- Beragasztott csavarkötés 10dn l  20dn
