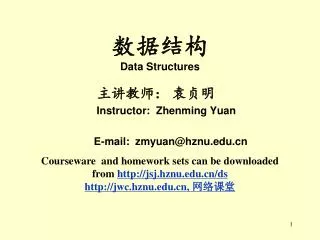

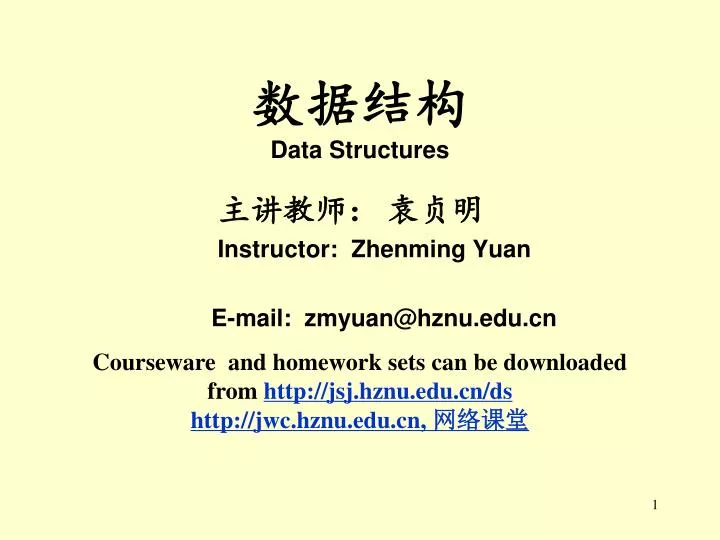

数据结构Data Structures 主讲教师：袁贞明 Instructor: Zhenming Yuan E-mail: zmyuan@hznu.edu.cn Courseware and homework sets can be downloaded from http://jsj.hznu.edu.cn/ds http://jwc.hznu.edu.cn, 网络课堂

数据结构 数据结构是一门研究非数值计算的程序设计问题中计算机的操作对象以及它们之间关系和操作的学科。 • 图书馆检索书签 • 查阅图书目录卡片：按书名编排的、按作者编排的、按分类编排的…计算机检索时，处理的对象便是这些目录卡片上的书目信息。

人机对奕 • 计算机之所以能和人对奕，策略事先存入计算机。对奕过程在一定规则下随机进行，为使计算机灵活对奕，就必须对所有可能发生的情况以及相应的对策都考虑周全，还应能预测发展趋势，甚至最后结局。

田径赛 • 田径赛的时间安排问题 • 设有六个比赛项目，规定每个选手至多可参加三个项目，有五人报名参加比赛（如下表所示）设计比赛日程表，使得在尽可能短的时间内完成比赛。

姓名项目1 项目2 项目3 丁一 A B E 马二 C D 张三 C E F 李四 D F A 王五 B F 比赛时间比赛项目 B A 1 A，C 2 B，D F E 3 E C D 4 F 解决方法(无向图的着色问题) 设用如下六个不同代号代表不同的项目：跳高跳远标枪铅球 100米 200米 A B C D E F 用顶点代表比赛项目不能同时进行比赛的项目之间连上一条边。某选手比赛的项目必定有边相连（不能同时比赛）。 5

课程主要内容 • 主要内容包括 • 数组、链接表、栈和队列、递归、树与森林、图、堆与优先队列、集合与搜索结构、排序与散列等。 • 课程基本要求 • 掌握数据结构的概念、使用方法及实现技术； • 理解算法分析方法（时间代价、空间代价） • 学习方法 • 预习+复习 • 上课跟着幻灯片 • 充分利用实验课 • 课后必须自己练！

课程目标 • 让同学们真正能 • 设计合理的数据结构 • 进一步提高编程能力 • 方法 • 实践 • 实践 • 实践 Practice makes perfect

教材(Text Book) Fundamentals of Data Structures in C (2nd Edition) E. Horowitz, S. Sahni http://www.cise.ufl.edu/~sahni/

历史教材(Text Book) ~02级 02级~03级 04级~09级 10级~

参考书目(Reference)  (中译本)E.Horowitz, S.Sahni, S.Anderson-Freed著,朱仲涛译. 数据结构基础(C语言版)(第2版). 清华大学出版社, 2009  M. A. Weiss著,冯舜玺译.数据结构与算法分析-C语言描述. 机械工业出版社, 2004.1  严蔚敏,吴伟民编著,数据结构(C语言版).清华大学出版社, 1997  严蔚敏,吴伟民编著,数据结构题集(C语言版). 清华大学出版社, 1999

课程评分方法 (Grading Policies)  总评成绩(100) = 平时成绩 (30,点名,提问,作业) 期中成绩 (20) 期末成绩 (50)  实验总评成绩(100) = 平时成绩 (10,点名,提问) Projects(50) 期末上机考试 (40)

预备知识 • 基本编程知识 • 编程工具：Visual C++ 2005 英文版 • C语言 • 重点复习指针和结构体部分。 • 学习方法 • 以上课课件为主线把问题弄清楚，重要的地方要翻译 • 边学习边实践 • 喜欢编程 

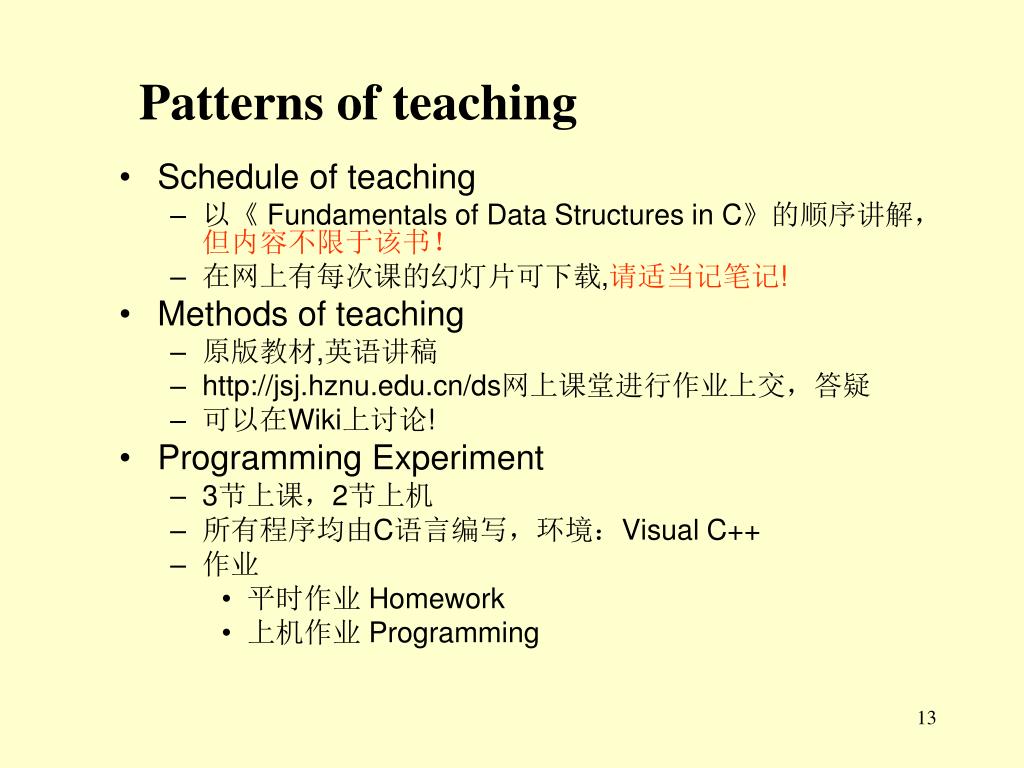

Patterns of teaching • Schedule of teaching • 以《 Fundamentals of Data Structures in C》的顺序讲解，但内容不限于该书！ • 在网上有每次课的幻灯片可下载,请适当记笔记! • Methods of teaching • 原版教材,英语讲稿 • http://jsj.hznu.edu.cn/ds网上课堂进行作业上交，答疑 • 可以在Wiki上讨论! • Programming Experiment • 3节上课，2节上机 • 所有程序均由C语言编写，环境：Visual C++ • 作业 • 平时作业 Homework • 上机作业 Programming

Time Demand [The time of Programming Experiment in Lab ] • Deadline of Experiment – get 100% score • A week later – get 30% score • More than a week later – 0 score [The time of Homework] • Deadline of Homework – get 100% score • A week later – get 50% score • Two weeks later – 0 score

作业 (Homework Assignments) • 课后作业：4-5次, 每次指定时间收一次； • 课堂作业：上课布置后马上交  做则有分，不计对错。 • 作业上交后一周公布参考答案。 • 独立完成 • 相互帮助 • 绝不允许抄袭！

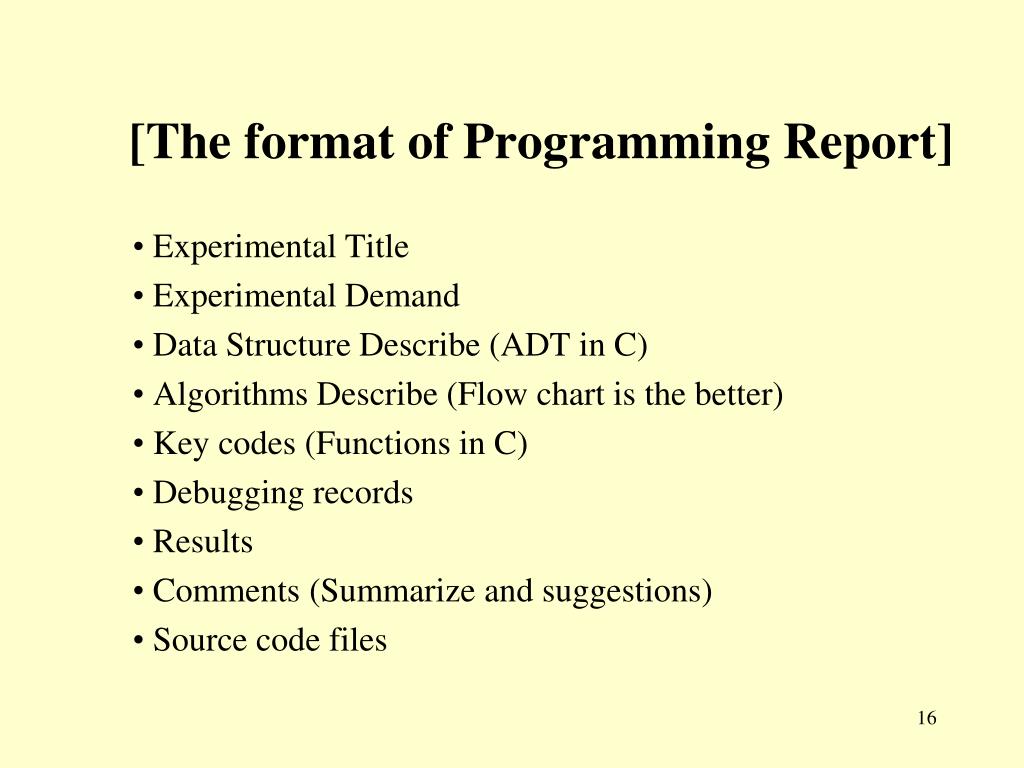

[The format of Programming Report] • Experimental Title • Experimental Demand • Data Structure Describe (ADT in C) • Algorithms Describe (Flow chart is the better) • Key codes (Functions in C) • Debugging records • Results • Comments (Summarize and suggestions) • Source code files

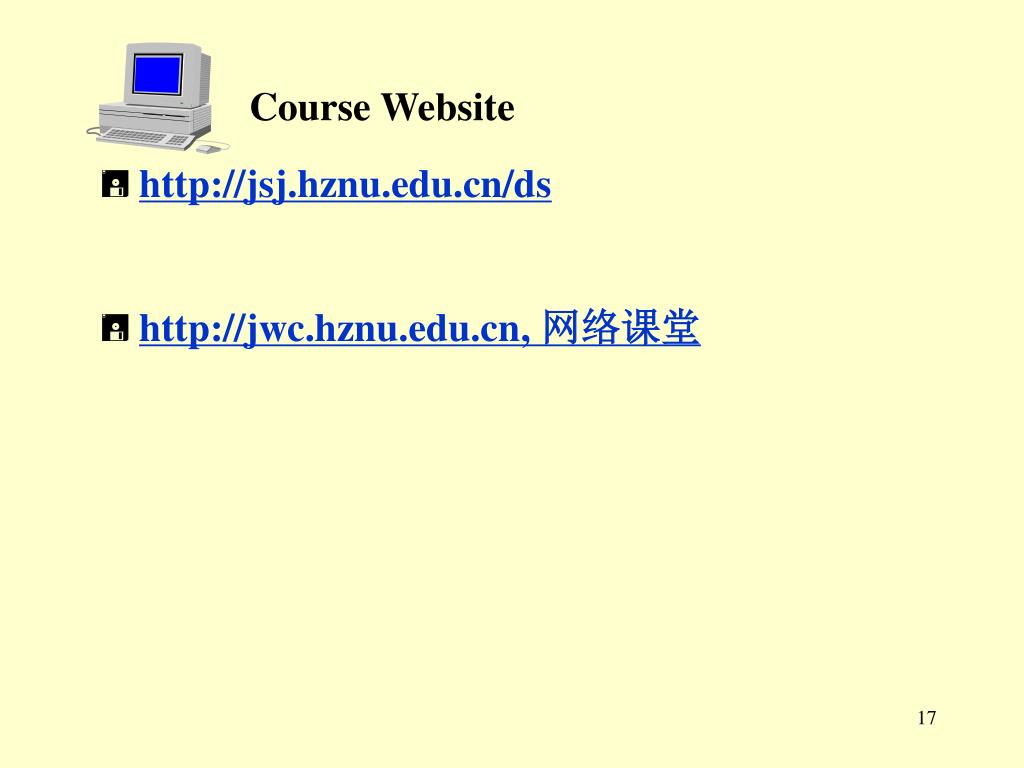

Course Website • http://jsj.hznu.edu.cn/ds • http://jwc.hznu.edu.cn, 网络课堂

Resources • Codeguru: http://www.codeguru.com/ • Codeproject: http://www.codeproject.com/ • VC知识库：http://www.vckbase.com/ • MSDN中文网站：http://www.microsoft.com/china/msdn/default.aspx

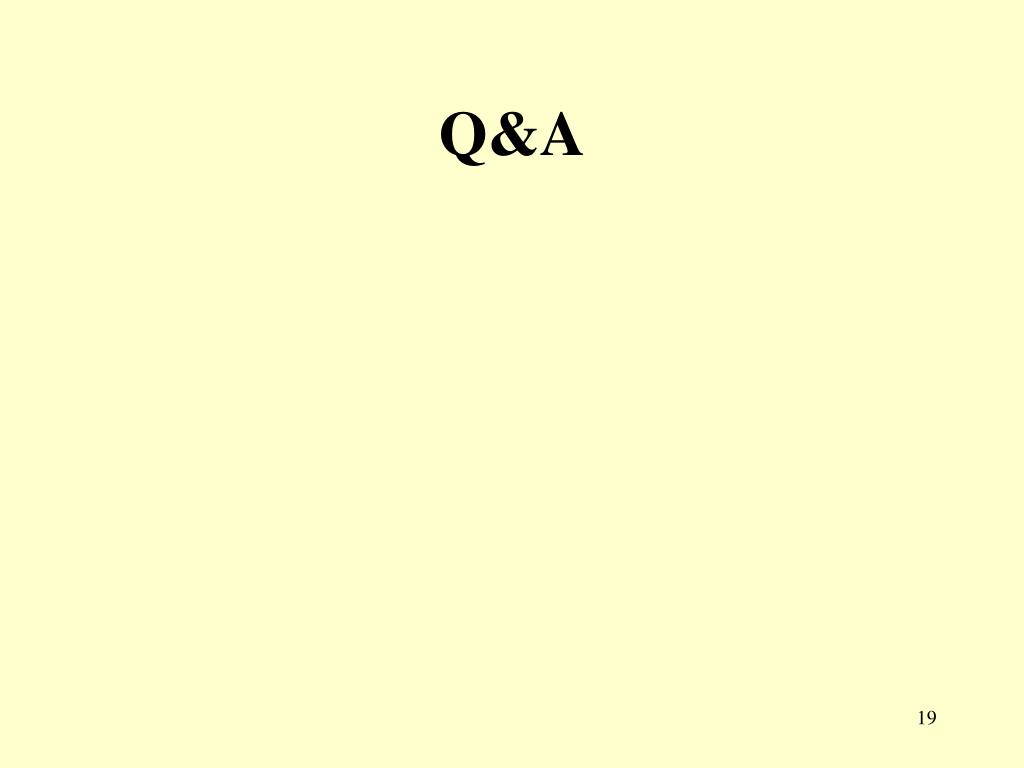

Q&A

Chapter 1 Introduction

p1--p4 1. System life cycle • The system development process

2. 什么是数据结构 • Niklaus Wirth • 《Algorithm+Data Structures＝ Programming 》程序设计：为计算机处理问题编制的一组指令集；数据结构：问题的数学模型。算法：处理问题的策略；

2. 1 基本概念和术语 数据：所有能被输入到计算机中，且被计算机处理的符号的集合，计算机操作对象的总称。是计算机处理的信息的某种特定的符号表示形式。

数据元素：数据中的一个“个体”，数据结构中讨论的基本单位。数据元素：数据中的一个“个体”，数据结构中讨论的基本单位。数据项：数据结构中讨论的最小单位数据元素是数据项的集合例如：图书馆中的书（数据元素）

数据结构：带结构的数据元素的集合。 例如，一个含12位数的十进制数可以用三个4位的十进制数表示。 3214,6587,9345---a1(3214),a2(6587),a3(9345) 在a1、a2和a3之间存在“次序”关系 <a1,a2>、<a2,a3> <a2,a1>、<a1,a3> 3214,6587,9345 a1 a2 a3 6587,3214,9345 a2 a1 a3

数据结构的形式定义为： 数据结构是一个二元组 Data_Structures=(D,S) 其中：D是数据元素的有限集，S是D上关系的有限集。这种关系描述的是数据元素之间的逻辑关系，因此又称为数据的逻辑结构。

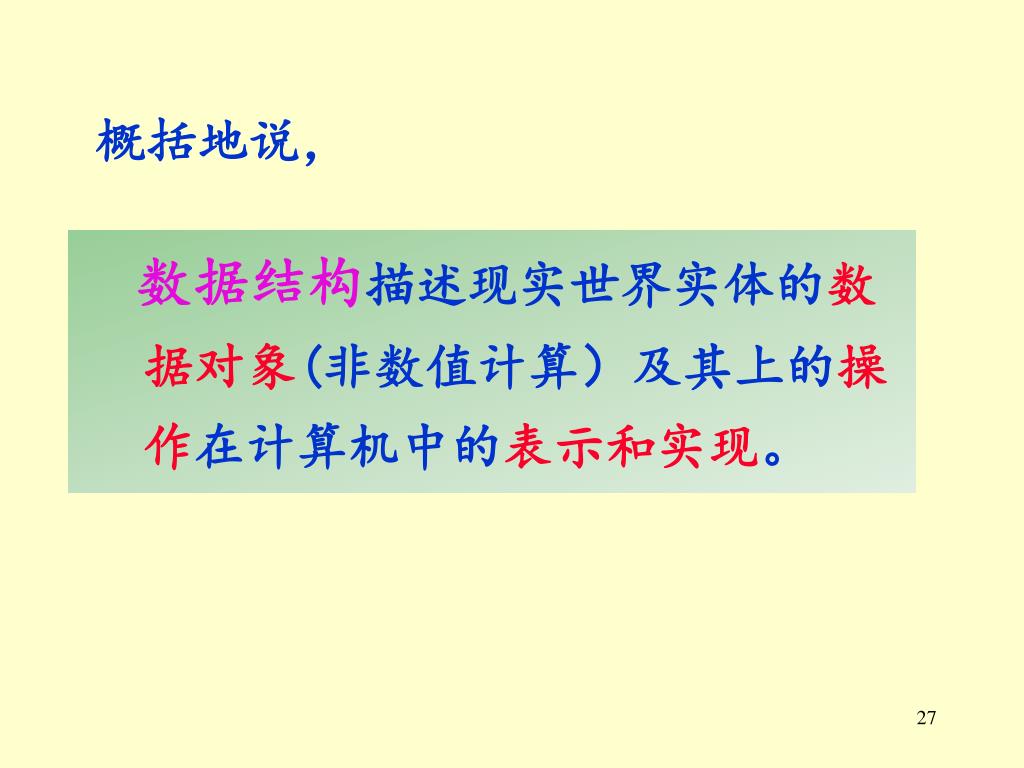

概括地说， 数据结构描述现实世界实体的数据对象(非数值计算）及其上的操作在计算机中的表示和实现。

2.2 数据结构关心的三方面内容 • 逻辑结构 • 数据元素间抽象化的相互关系（简称为数据结构）。 • 与数据的存储无关，独立于计算机，它是从具体问题抽象出来的数学模型。 • 存储结构（物理结构） • 数据元素及其关系在计算机存储器中的存储方式。 • 是逻辑结构用计算机语言的实现 • 它依赖于计算机语言。 • 算法 • 对于一种数据结构，常见的运算有： • 建立数据结构 • 清除数据结构 • 插入一个新的数据元素 • 删除某个数据元素 • 修改某个数据元素 • 排序 • 检索

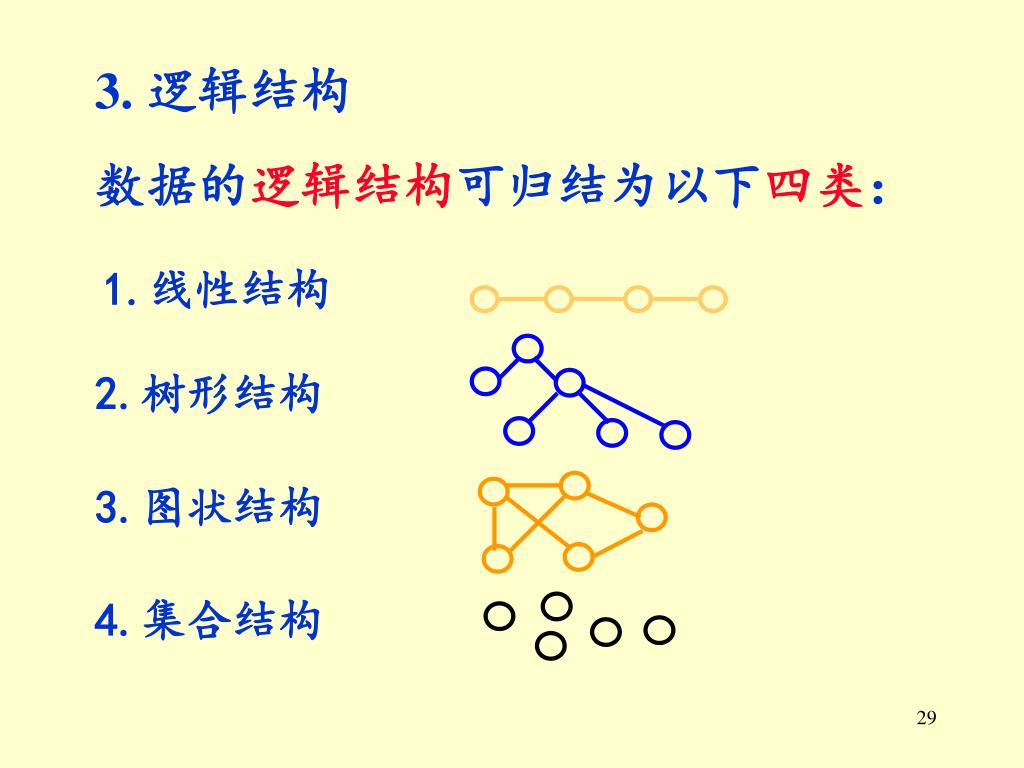

3. 逻辑结构 数据的逻辑结构可归结为以下四类： 1.线性结构 2.树形结构 3.图状结构 4.集合结构

3.1 线性结构 • 线性结构 Linear structure • 仅有一个开始元素，仅有一个最后元素；其余都是内部元素，且都有且仅有一个直接前驱和一个直接后继。 • 线性表B={K，R} • K={k0，k1，…，kn-1} • R={r}，r={<ki-1,ki>|ki∈K,1<i<n}

3.2 非线性结构 • 非线性结构 Nonlinear structure • 各个数据成员不再保持在一个线性序列中。每个数据成员可能与零个或多个其他数据成员发生联系。可分为层次结构和群结构。 • 层次结构 • 按层次划分的数据元素的集合，指定层次上的元素，可以有零个或多个处于下一层次上的，直接的所属元素。例如：树结构（树、二叉树、堆） • 群结构 • 所有元素之间无顺序关系。例：集合就是一种群结构。图结构也属于群结构。 31

p18—p21 3.3 怎样描述逻辑结构？抽象数据类型（Abstract Data Type简称ADT） Definition: An abstract data type (ADT) is a data type that is organized in such a way that the specification of the objects and the specification of the operations on the objects is separated from the representation of the objects and the implementation of the operations. 是一个数据类型,其数据对象和对象上的操作的规格说明独立于对象的存储表示和对象上操作的实现.

抽象数据类型的描述方法 抽象数据类型可用（D,S,P)三元组表示其中，D是数据元素集， S是D上的关系集， P是对D的基本操作集。

structure抽象数据类型名is objects：<数据对象的定义> functions:<基本操作的定义> end抽象数据类型名其中：数据对象的定义用伪码描述，基本操作的定义格式为基本操作名(参数表)::= if (初始条件) return 操作结果; else return 错误;

“初始条件”描述了操作执行之前数据结构和参数应满足的条件，若不满足，则操作失败，并返回相应出错信息。若初始条件为空，则省略之。“初始条件”描述了操作执行之前数据结构和参数应满足的条件，若不满足，则操作失败，并返回相应出错信息。若初始条件为空，则省略之。 “操作结果”说明了操作正常完成之后，数据结构的变化状况和应返回的结果。

ADT Natural_Number Structure Natural_Numberis Objects: 整数的有序子序列,该子序列从0开始,到计算机上的最大整数(INT_MAX)结束. Functions: 对所有x,y ∈Natural_Number; TRUE, FALSE ∈ Boolean且其中+,-,<和 == 是通常所用的整数操作. Nat_No Zero() ::= 0 Boolean Is_Zero(x) ::= if (x) return FALSE Else return TRUE Nat_No Add(x,y) ::= if ((x+y)<=INT_MAX) return x +y Else return INT_MAX Boolean Equal(x,y) ::= if (x==y) return TRUE Else return FALSE; Nat_No Successor(x) ::= if (x == INT_MAX) return x Else return x+1; Nat_No Substract(x,y) ::= if (x < y) return 0; Else return x – y; EndNatural_Number

4. 数据的存储结构 逻辑结构在存储器中的表示。 • 四种基本的存储结构 • 顺序存储方法（结构） • Sequential access • 链接存储方法（链式存储结构） • Linked access • 索引存储方法 • Indexing access • 散列存储方法 • Hash table

4.1 顺序存储结构(Arrays) 以存储位置的相邻表示后继关系。y的存储位置和x的存储位置之间差一个常量C。而C是一个隐含值，因此，整个存储结构中只含数据元素本身的信息。

存储地址 存储内容元素1 Lo 元素2 Lo+c …….. 元素i Lo+(i-1)*c …….. 元素n Lo+（n-1)*c Loc(元素i)=L0+(i-1)*c p4—p5 顺序存储结构 C语言中如何表示顺序存储结构？ * & C语言如何用指针访问数组元素？

p5—p6 4.2 链式存储结构(Linked Lists) 以附加信息（指针）表示后继。 h 元素2 1536 元素3 1346 元素4 ∧ 元素1 1400 Dynamic Memory Allocation

4.3 索引结构

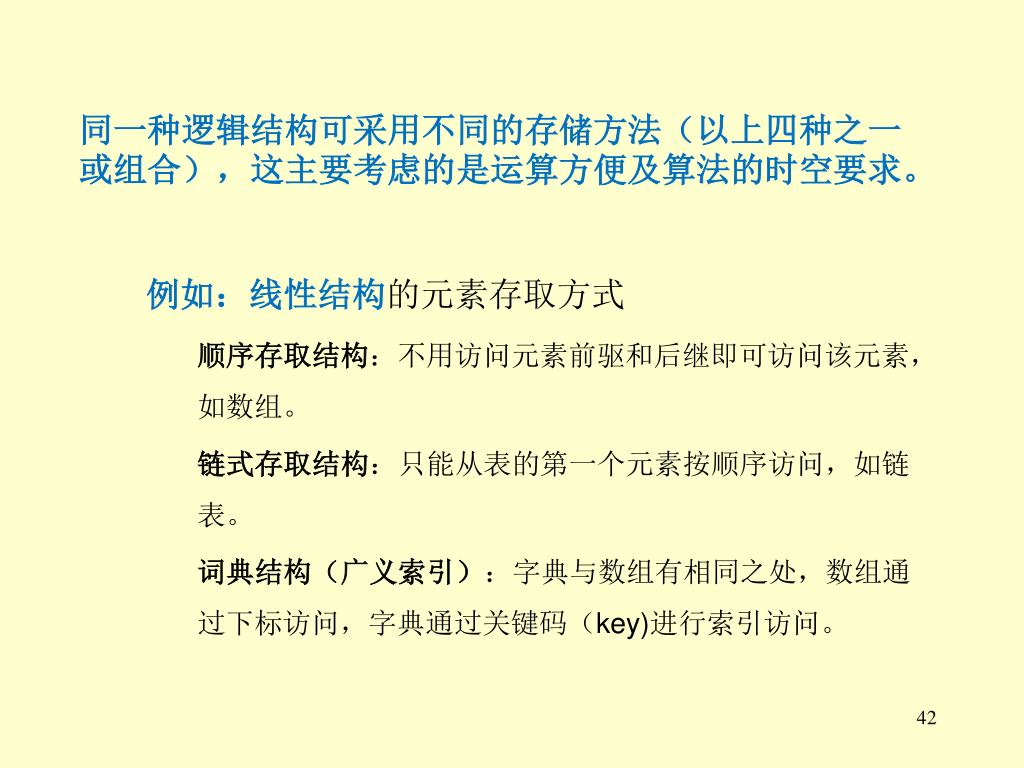

同一种逻辑结构可采用不同的存储方法（以上四种之一或组合），这主要考虑的是运算方便及算法的时空要求。同一种逻辑结构可采用不同的存储方法（以上四种之一或组合），这主要考虑的是运算方便及算法的时空要求。 • 例如：线性结构的元素存取方式 • 顺序存取结构：不用访问元素前驱和后继即可访问该元素，如数组。 • 链式存取结构：只能从表的第一个元素按顺序访问，如链表。 • 词典结构（广义索引）：字典与数组有相同之处，数组通过下标访问，字典通过关键码（key)进行索引访问。

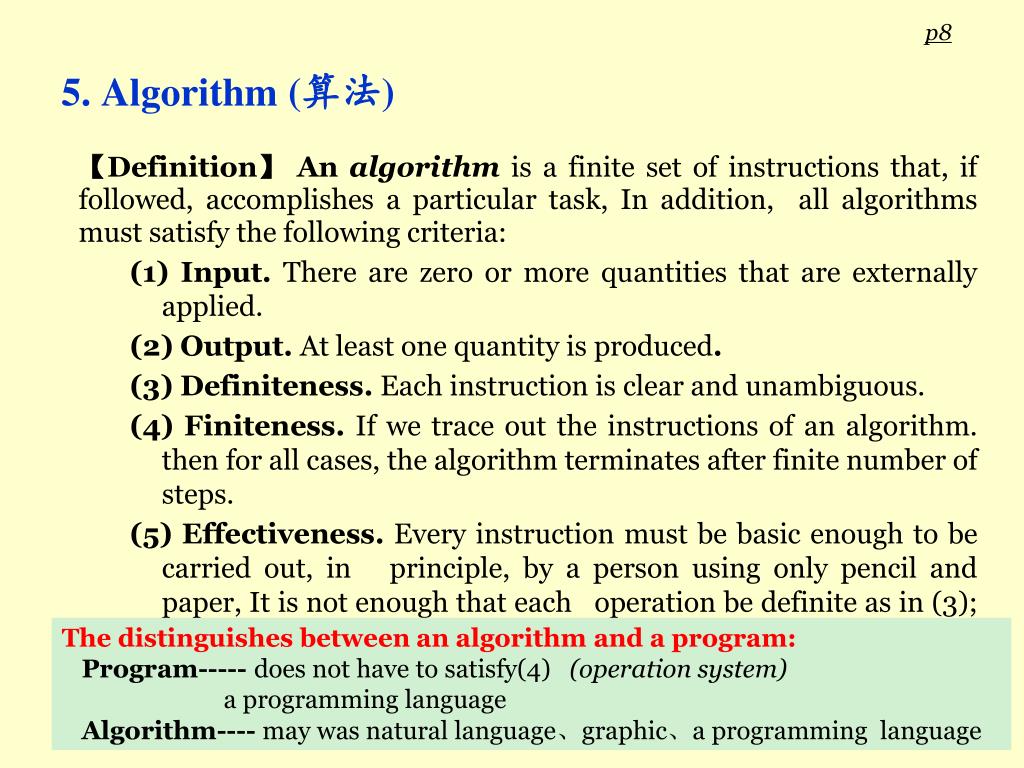

p8 5. Algorithm (算法) 【Definition】 An algorithmis a finite set of instructions that, if followed, accomplishes a particular task, In addition, all algorithms must satisfy the following criteria: (1) Input. There are zero or more quantities that are externally applied. (2) Output. At least one quantity is produced. (3) Definiteness. Each instruction is clear and unambiguous. (4) Finiteness. If we trace out the instructions of an algorithm. then for all cases, the algorithm terminates after finite number of steps. (5) Effectiveness. Every instruction must be basic enough to be carried out, in principle, by a person using only pencil and paper, It is not enough that each operation be definite as in (3); it also must be feasible. The distinguishes between an algorithm and a program: Program----- does not have to satisfy(4) (operation system) a programming language Algorithm---- may was natural language、graphic、a programming language

p9—p11 Example 1.1 [Selection Sort]: Suppose we must devise a program that sorts a set of n≥1 integers. Solution 1: From those integers that are currently unsorted, find the smallest and place it next in the sorted list. Program 1.2: Selection sort algorithm

How to interchange two integers? Program 1.3 Swap function Macro version

How to find the smallest integer in the unsorted list?

p10—p13 Example 1.2 [Binary Search]: Assume that we have n≥1 distinct integers that are already sorted and stored in the array list. That is, list[0]≤list[1] ≤ … ≤ list[n-1]. We must figure out if an integer searchnum is in this list. If it is we should return an index, i, such that list[i]=searchnum. If searchnum is not present, we should return -1. An algorithm is O( log N) if it takes constant (O(1)) time to cut the problem size by a fraction (which is usually 1/2)

Program 1.5: Searching a sorted list Program 1.6: Comparison of two integers

Program 1.7: Searching an ordered list
