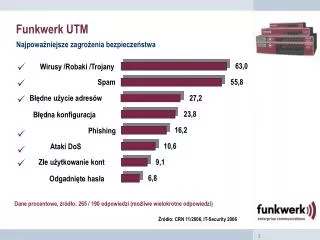

funkwerk utm

63,0

Wirusy /Robaki/Trojany

Spam

55,8

Błędne użycie adresów

27,2

23,8

Błędna konfiguracja

16,2

Phishing

10,6

Ataki DoS

Złe użytkowanie kont

9,1

6,8

Odgadnięte hasła

Dane procentowe, źródło: 265 / 190 odpowiedzi (możliwe wielokrotne odpowiedzi)

Źródło: CRN 11/2006, IT-Security 2006

Funkwerk UTM

Najpoważniejsze zagrożenia bezpieczeństwa

podstawowe poj cia
Podstawowe pojęcia

Definicja UTM

Unified Threat Management (UTM) to termin użyty po raz pierwszy przez IDC w 2004 w celu opisania kategorii systemów bezpieczeństwa integrujących szeroką gamę funkcjonalności w jednym urządzeniu. Zgodnie z definicją urządzenia UTM integrują funkcje…

firewalla, bramy anty-wirusowej, intrusion detection i prevention na jednej platformie!

funkwerk utm1

Firewall

VPN

Authentication

Application

Level

Gateway

Anti-Virus

Intrusion

Prevention

Anti-Spam

Auto

Prevention

Funkwerk UTM

Funkwerk

UTM

przed
Przed: $$$$$$$

Inwestycje w bezpieczeństwo, bez licencji, przykład: € 5.000

A-Virus

Firewall

€ 1.000

IDPS

€ 1.000

A-Spam

€ 2.000

€ 1.000

teraz
Teraz: $$

Inwestycja w bezpieczeństwo zawierająca licencję na pierwszy rok: € 1.099

UTM 1500: € 1.099

przed 1grhhh
Przed: §!1grhhh??%”=

A-Virus

Firewall

IDPS

A-Spam

przed1
Przed

Systemy zabezpieczeń były:

  • bardzo kompleksowe
  • bardzo drogie
  • trudne do integracji
  • trudne w administracji i utrzymaniu
  • interakcja między komponentami znikoma
  • trudne w utrzymaniu aktualności

= tylko dla dużych firm

= ograniczony rynek

A-Virus

Firewall

IDPS

A-Spam

teraz1
Teraz
  • jedno rozwiązanie dla zagrożeń bezpieczeństwa
  • bazuje na korporacyjnych standardach bezpieczeństwa
  • out-of-the-box
  • łatwa implementacja i administracja
  • komponenty bezpieczeństwa domyślnie współpracują ze sobą
  • dobra cena
  • jeden mechanizm aktualizowania

= dla każdej firmy= ogromny rynek

funkwerk utm2
Funkwerk UTM

Komponenty Unified Threat Management

Firewall, Application Level Gateway

  • Multi Inspection Firewall z prostą w obsłudze edycją zasad
  • Application Level Gateway (HTTP, FTP, SMTP, POP3, DNS)
  • Network- i Port-Address-Translation (Redirect Services)
  • Serwer DHCP
  • Ethernet i DSL (PPPoE)

Brama VPN

  • PPTP,L2TP i IPSec
  • Kodowanie: DES, 3DES, AES, Blowfish, Twofish, Serpent, Cast
  • Autentykacja: SHA-1, MD5, IKE certificate
  • IPSec NAT Traversal
  • Serwer certyfikatów
funkwerk utm3
Funkwerk UTM

Komponenty Unified Threat Management

Silnik Intrusion Prevention

  • Blokuje ataki w czasie rzeczywistym zanim dotrą do sieci
  • Chroni przed Robakami, Trojanami, atakami bazującymi na sieci
  • Aktywny wewnątrz strumenia danych
  • Elastyczna i łatwa implementacja

Auto Prevention

  • Łatwe dopasowanie do predefiniowanych

poziomów bezpieczeństwa

  • Definicjez ekipy ekspertów Funkwerk i automatyczna

reakcja na ataki

  • Redukcja zaangażowania administratorów
  • Aktualizacje online poziomów zabezpieczeń
  • Funkcjonalność jedynie w Funkwerk PacketAlarm UTM
funkwerk utm4
Funkwerk UTM

Komponenty Unified Threat Management

Auto/Prevention (Podstawy)

  • Podstawowy silnik IPSoferuje jedynie czystą bazę schematów jednak bez jakiejkolwiek polityki alokacji: co zrobić kiedy zachodzi jakieś zdarzenie.

Administrator czy integrator (reseller) nie otrzymuje żadnego wsparcia co należy zrobić, a co za tym idzie tego typu IPS jest bezwartościową „marketingową implementacją”.

  • Funkwerk Auto Preventionoferuje kompletną, predefiniowaną politykę i logikę IPS za jednym kliknięciemc.
  • Dostępne dwa poziomy bezpieczeństwa: normalnyi wysoki
  • Poziomy mogą zostać przypisane wszystkim grupom ataków lub tylko tym wybranym przez użytkownika
  • Każda nowa aktualizacja sygnatur IPS już posiada klasyfikację bezpieczeństwa automatycznej prewencji => automatyczna prewencja przed nowymi atakami(!)
  • Pojedyncze grupy wzorców mogą być odpowiednio dopasowane

Źródło www.commtouch.com

funkwerk utm5
Funkwerk UTM

Komponenty Unified Threat Management

Anti-Spam

  • Anty-Spam dla SMTP i POP3
  • Aplikacja czasu rzeczywistego zwieloskładnikowymi Blackhole-Lists (RBL + ORDB)
  • Analiza heurystyki zawartości
  • BiałeiCzarne Listy mogą być dodane
  • Weryfikacja nagłówków pod kątem standardu MIME
  • Zdefiniowane reakcje bazujące na klasyfikacji spamu
  • Transmisja parametrów spamu wewnątrz nagłówka

dla użytku indywidualnego

  • Opcjonalnie: Advanced Detection Engine
funkwerk utm6

Problem:

  • metoda generuje błędy (przykłady: moral, s-e-x, wysyłanie tekstu jako grafiki, klient jest na czarnej liście przez przypadek)
  • fine-tuning jest potrzebny ale: Jeśli filtr jest zbyt łagodny wtedy przepuszcza spam (false negative), jeśli filtr jest za silny wtedy traktuje poprawne maile jako spam (false positives)
  • języki
  • brak false positives

(błędne traktowanie jako spam)

  • bez fine-tuning
  • bardzo dobry współczynnik wykrywalności
Funkwerk UTM

Komponenty Unified Threat Management

Anty-Spam (Podstawy)

  • Podstawowe silnikipatrzą z „zewnątrz” na określone parametry emaila, np. wyrazy i zawartość (tekst, html, grafika), temat, nadawcai serwer naczarnych lub białych listach

Silnik Commtouchszuka na całym świecie przypadków pojawienia się masowych emaili i nadaje każdemu listowi indywidualne „odciski palców”

Źródło www.commtouch.com

funkwerk utm7
Funkwerk UTM

Komponenty Unified Threat Management

Anti-Virus, Anti-Spyware, Anti-Phishing

  • Brama ochory przed wirusamidla HTTP, FTP, SMTP, POP3
  • Radzi sobie z wielokrotnie spakowanymi plikami
  • Reakcje: usunięcielub kwarantanna
  • Definicje niepożądanych formatów plików
  • ClamAV dołączony za darmo
  • Opcjonalne rozwinięcie do Kaspersky Scan Engine

Autencykacja użytkownika

  • wewnętrzna baza użytkowników
  • zewnętrzna baza LDAP
  • zewnętrzna baza RADIUS
  • autentykacja Out-of-Band ->
funkwerk utm8

Przykład 2: restrykcje w dostępie użytkownika

https

http, ssh

http, ftp, pop3

Funkwerk UTM

Komponenty Unified Threat Management

Autentykacja Out-of-band

Niezależna od protokołu autentykacja użytkownika w obu kierunkach, wew.do zew.izew.do wew.

Przykład 1: Dostęp zzewnątrz

np. OutlookWebAccess lub SSH

Intranet ….

Z OOBA, niezabezpieczone i wrażliwe usługi mogą być chronione

  • elastyczny: niepotrzebny klient (https)
  • utrzymany dostęp do wrażliwych usług

Z OOBA ma miejsce autentykacja użytkowników

  • elastyczny: niepotrzebny klient (https)
  • niezależne od IP stacji roboczej
funkwerk utm9

Definicja Log Filter bazuje na:

Subsystemach (FW, IPS, …) i

Poziomach (wysoki, średni, niski, info)

Rejestracja

Funkwerk UTM

Komponenty Unified Threat Management

Elastyczne rejestracja zdarzeń

(Sub-) SystemoweZdarzenia

Firewall

Virus

Update

IPS

Mail

.........

Wewnętrzny Log

SMTP

(Email)

Syslog

SNMP V2

(Tivoli, OpenView)

Maks. 100.000 rekordów

Auto usuwanie 1000 najstarszych

funkwerk utm10
Funkwerk UTM

Komponenty Unified Threat Management

Ochrona wielowarstwowa

  • Architektura ochrony wielowarstwowej w Funkwerk UTM dostarcza niezbędnej w dzisiejszych czasach wszechstronnej ochrony zintegrowanej w jeden system.
  • Wszystkie warstwy bezpieczeństwa w Funkwerk UTM mogą być w prosty sposób włączane i wyłączane.
  • Jeśli np. są już zainstalowane Firewall lubsystem anty-wirusowy, moduły te mogą być dezaktywowane w celu pełnej integracji z istniejącym systemem zabezpieczeń.

Auto Prevention

Anty-Spam

Intrusion Detection & Prevention

Anti-Virus

VPN

Firewall

funkwerk utm11
Funkwerk UTM

Linia produktówFunkwerk UTM - Macierz

UTM 2500

(Gigabit)

+50 User

+ 499 €

+50 User

+ 499 €

+Unlim. User

+ 2000 €

UTM 2100

UTM 1500

+25 User

+ 300 €

+25 User

+ 300 €

UTM 1100

Ceny detalicznew € zawierają Software & Pattern Update

Software & Pattern Update dla platform za każdy następny rok (niezależnie od użytkowników)

funkwerk utm12

Odkryte nowe zagrożenie

(atak, podatność, wirus)

Funkwerk UTM

Proces bezpieczeństwa – Aktualizacje to konieczność!

Aktualizacje

oprogramowania

i

wzorców dla:

IPS

Auto Prevention

A-Virus

A-SPAM

Instalacja i aktywacja

wzorca

Opracowany nowy wzorzec

Pobranie nowego wzorca

Nie sprzedajemy jedynie produktu – sprzedajemy długotrwałą usługę !!

bezpiecze stwo e wolucja zagro e
Bezpieczeństwo – Ewolucja zagrożeń

luka systemowa – przykład wykorzystania – worm

2.

1.

3.

jednaluka systemowa

Kilka przykładów wykorzystania

Setki wirusów,ataków hackerskich, worm, itp.

bezpiecze stwo e wolucja zabezpiecze
Bezpieczeństwo – Ewolucja zabezpieczeń

Przykład rozwoju worm’a - I

Luka systemowa (dzień 1)

  • Serwer SMTP oczekuje polecenia

xy………(maks. 20 znaków)na porcie 25

  • Inżynier programista wykrywa, że w przypadku użycia więcej niż 20 znaków w komendzie, serwer SMTP odpowiada „dziwnymi znakami”. Programista umieszcza informację o tym na powszechnie znanej liście mailingowej i kontaktuje się z producentem serwera poczty.
bezpiecze stwo e wolucja zabezpiecze1
Bezpieczeństwo – Ewolucja zabezpieczeń

Przykład rozwoju worm’a - II

Przykład wykorzytania (dzień 5)

  • Ponieważ producent serwera wyjaśnia, że znaleziona luka nie jest groźna, student informatyki na swoim ostatnim semestrze pokazuje, jak można wykorzystać daną lukę i jak za jej pomocą ktoś mógłby uzyskać dostęp root do systemu:
  • xy…… (77 znaków)&%na port 25
bezpiecze stwo e wolucja zabezpiecze2
Bezpieczeństwo – Ewolucja zabezpieczeń

Przykład rozwoju worm’a - III

Worm (dzień 10)

  • Niezadowolony z siebie i ze świata młody 17 letni chłopak czyta o przykładzie wykorzystania luki i następnie integruje go z przed chwilą ściągniętym narzędziem do tworzenia worm’ów. W krótkim czasie chłopak „wypuszcza” worm’a z poniższą zawartością:
    • „Kocham Cię Brunhildo“
    • „Darmowy Linux dla wszystkich“
    • „Bert to małpa“
  • Dużo innych osób w podobny sposób tworzy podobne worm’y z podobną zawartością.
bezpiecze stwo e wolucja zabezpiecze3
Bezpieczeństwo – Ewolucja zabezpieczeń

Czy firewall pomoże?

Luka systemowa (dzień 1)

xy……… (> 20 znaków)na port 25

  • Ponieważ luka systemowa jest na porcie 25, możemy go zablokować na firewall. Niestety, zablokowaliśmy w ten sposób cały ruch e-mail. Poczta nie jest dostępna.

Przykład wykorzystania (dzień 5)

xy…… (77 znaków)&%na port 25

  • Ten sam argument jak powyżej.

Worm (dzień 10)

„Kocham Cię Brunhildo“

  • Ten sam argument jak powyżej.

Nie możesz zablokować worm’a lub ataku hackerskiego na firewall w akceptowalny sposób

bezpiecze stwo e wolucja zabezpiecze4
Bezpieczeństwo – Ewolucja zabezpieczeń

Czy pomoże system antywirusowy ?

Luka systemowa (dzień 1)

xy……… (> 20 znaków)na port 25

  • Brak zabezpieczenia ponieważ skaner antywirusowy sprawdza tylko pliki

Przykład wykorzystania (dzień 5)

xy…… (77 znaków)&%na porcie 25

  • Ten sam argument jak wyżej.

Worm (dzień 10)

„Kocham Cię Brunhildo“

  • Worm z sukcesem atakuje system wykorzystując lukę i kopiuje się w systemie.Wynik ataku może być teraz widoczny przez scaner antywirusowy. Antywirus korzystając z sygnatury szuka słów ‘Kocham Cię Brunhildo’.

Sygnatury dla worm’a mogą zostać utworzone po napisaniu worm’a i jego „wypuszczeniu”. Każda nowa mutacja worm’a wymaga nowej sygnatury (opóźnienie!).

bezpiecze stwo e wolucja zabezpiecze5
Bezpieczeństwo – Ewolucja zabezpieczeń

Czy pomoże łatka systemowa ?

Luka systemowa (dzień 1)

xy……… (> 20 znaków)na port 25

  • „Łatanie” systemu zawsze jest dobrym rozwiązaniem. Łatka (patch) likwiduje lukę.Każdy system posiadający lukę musi zostać uaktualniony.
  • Łatka systemowa limitująca polecenie do 20 znaków musi powstać. Jednak w naszym przykładzie inny producent np. SAP lub Oracle używa tego polecenia z 35 znakami od lat i wykorzystuje tą „lukę” jako dodatkową funkcję.Łatka pozbawia nas tej funkcji i musimy jeszcze raz instalować serwer, co powoduje, że luka systemowa znowu jest obecna. Reakcja SAP lub Oracle jest szybka: 3 dni później publikują oni uaktualnienie do swojego oprogramowania. Inny dostawca, mała firma, już nie istnieje ale jego oprogramowanie także wykorzystuje lukę do pewnej funkcji. Takie oprogramowanie musi zostać odinstalowane i zastąpione innym.

Rozwiązanie długoterminowe. Bardzo dobra metoda… ale jako rozwiązanie krótkoterminowe bardzo niebezpieczne!

bezpiecze stwo e wolucja zabezpiecze6
Bezpieczeństwo – Ewolucja zabezpieczeń

Czy Funkwerk UTM pomoże?

Luka systemowa (dzień 1)

xy……… (> 20 znaków)na port 25

  • Tak. Moduł PacketAlarm IPS sprawdza czy po poleceniu xy występują dalsze znaki, więcej niż 20 (lub w specjalnych przypadkach więcej niż 35 znaków).

Przykład wykorzystania (dzień 5)

xy…… (77 znaków)&%na port 25

  • Tak. Moduł PacketAlarm IPS sprawdza czy po komendzie xy są dalsze znaki, więcej niż 77 oraz ‘&%’. Nie jest to jednak konieczne gdyż luka sama w sobie jest już rozpoznawana..

Worm (dzień 10)

„Kocham Cię Brunhildo“

  • Tak, ale nie jest konieczne, luka jest już rozpoznawana.

Moduł PacketAlarm IPS może zabezpieczyć system przed atakami hackerów i worm jeszcze przed pojawieniem się przykładów wykorzystania i wormów samych w sobie.

jak pomaga funkwerk utm
Jak pomaga Funkwerk UTM

(1) Jeżeli wysłany przez e-mail (2) jeżeli używa niedozwolonych portów

funkwerk utm13
Funkwerk UTM

Docelowy segment klientów

Rynek docelowyUTM:

  • SoHo, małe, średnie i duże firmy oraz korporacje

Przykłady rozwiązań UTM:

  • Rozwiązania niezależne
  • Rozwiązania korporacyjne
  • Rozwiązania mieszane (UTM / Router / VoIP / WLAN)
funkwerk utm14
Funkwerk UTM

Niezależne rozwiązanie

mały

duży

średni

funkwerk utm15
Funkwerk UTM

Niezależne rozwiązanie

LAN to LAN

Routing & Security

LAN to WAN

Routing & Security

LAN, WAN, DMZ

Routing & Security

WAN

WAN

serwer

funkwerk utm16

Centralne zdalne zarządzanie!

Funkwerk UTM

Rozwiązanie korporacyjne

serwer

Bezpieczeństwo przez VPN!

funkwerk utm17
Funkwerk UTM

Router czy UTM ?

Perfekcyjne dopasowanie

UTM

Router

Ethernet, PPPoE

(potrzebny modem DSL)

+

WAN – dostęp do sieci

+

Routing LAN do LAN

NAT, PAT, itp.

+

Routing

+

+

Prosty Firewall

VPN

Content Filter ( <- UTM w Q3 )

Bezpieczeństwo

+

funkwerk utm18
Funkwerk UTM

Rozwiązanie mieszane Router / UTM

Specjalne wymogi

dla WAN

Wsparcie ISDN lub S2M

DSL Modem

X.21, ATM,

FrameRelay, itp.

Bezpieczeństwo

VPN

funkwerk utm19
Funkwerk UTM

Rozwiązanie mieszane UTM / WLAN

Pracownicy terenowi, klienci, gościeitp.

Np. hotele, szpitale, biura …

funkwerk utm20
Funkwerk UTM

Rozwiązania mieszane

funkwerk utm21
Funkwerk UTM

Argumenty w sprzedaży

  • Bezpieczeństwo all-in-one dzięki wielowarstwowej architekturze zabezpieczeń
  • Bardzo prosta instalacja dzięki Setup-Wizard
  • Bardzo prosta konfiguracja i roll-out
  • Funkcjonalność plug-and-secure dzięki Auto-Prevention
  • Bezpieczeństwo w tunelach VPN (ruch VPN również musi przejść przez zabezpieczenia)
  • Zcentralizowana aktualizacja online sygnatur i oprogramowania
  • Basic Spam i Virus Protection dodane w standardzie
  • Skanowanie anty-wirusowe możliwe również dla dużych plików
  • Opcjonalnie silniki Kaspersky i Commtouch
  • Autentykacja użytkownika (OOBA, wewnętrzna, LDAP, Radius, certyfikaty)
  • Rozwiązania zcentralizowanego zdalnego zarządzania
  • Łatwa administracja (nowe FCI)
  • Zewnętrzne zapisywaniepo Syslog, SNMP i SMTP
  • Wszechstronne użycie – niezależny systemlub

element polityki bezpieczeństwa

  • Bardzo niskie TCO
funkwerk enterprise communication

Funkwerk Enterprise Communication

Funkwerk PacketAlarm

IDS i IPS

wprowadzenie problem bezpiecze stwa

SQL Slammer

MS Blaster

Code Red

Nimda

TCP/IP

Ładunek

głębia inspekcji

S

D

P

Wprowadzenie – problem bezpieczeństwa

Poziom głębi inspekcji

Zagrożenia hybrydowe takie jak np. MS Blaster, Nimda, Code Red czy SQL Slammer dowiodły, że Routery, Firewallei Systemy Anty-Wirusowe to niewystarczające zabezpieczenia sieci w firmach.

Firewall

Anty-Wirus

packetalarm bezpiecze stwo najwy szej klasy

TCP/IP

Ładunek

S

D

P

głębia inspekcji

PacketAlarm – Bezpieczeństwo najwyższej klasy

Skalowalna ochrona wysokiego poziomu dla każdego przypadku użycia.

IDS

IPS

UTM

funkcjonalno ci packetalarm ids
Funkcjonalności PacketAlarm IDS

Rozwiązanie: rodzina produktów PacketAlarm

Intrusion Detection System (IDS)

  • Szybki silnikwykrywania intruzów
  • Pełny monitoring ruchu danych w całym segmencie sieci
  • Składowanie szczegółowo opisanych zaatakowane danych i wysyłanie alertów
  • Silny Vulnerability Scanner
  • Niewidoczny wewnątrz sieci
  • Brak wpływu na wydajność i ruch (pasywne węszenie)
  • Detekcja anomalii
  • Korelacja zdarzeń
  • Śledzenie ruchu
  • Automatyczna aktualizacja wzorców i oprogramowania
  • Łatwa i prosta konfiguracja i administracja
  • Centralne zarządzanie i prowadzenie

dochodzenia w systemach złożonych

funkcjonalno ci packetalarm ips
Funkcjonalności PacketAlarm IPS

Rozwiązanie: rodzina produktów PacketAlarm

Intrusion Prevention System (IPS)

  • Szybki silnik zapobiegania atakom
  • Aktywny wewnątrz strumienia danych
  • Aktywnie zapobiega atakom Robaków, Trojanów, atakom na siećitd. Przez blokowanie
  • Składowanie szczegółowo opisanych zaatakowane danych i wysyłanie alertów
  • Automatyczna aktualizacja wzorców i oprogramowania
  • Prosta konfiguracja i administracja
  • Detekcja anomalii
  • Śledzenie ruchu
  • Wykorzystuje techniki wielorakiej korelacji w celu rozwiązywania problemu tzw. „false positive“
  • Łatwa i elastyczna integracja dzięki implementacji w warstwie 2 lub 3
  • Opcja High Availability
  • Centralne zarządzanie i prowadzenie dochodzenia w systemach złożonych
linia produkt w ids ips
Linia produktów IDS/IPS

Rozwiązanie: rodzina produktów PacketAlarm

Linia produktówIDS:

Funkwerk PacketAlarm IDS 100

Nieograniczona liczna użytkowników, dla sieci100 Mbit/s

Funkwerk PacketAlarm IDS 250

Nieograniczona liczba użytkowników, dla sieci1000 Mbit/s

Linia produktówIPS:

Funkwerk PacketAlarm IPS 100

Nieograniczona liczna użytkowników, dla sieci100 Mbit/s

Funkwerk PacketAlarm IPS 250

Nieograniczona liczba użytkowników, dla sieci1000 Mbit/s

Wszystkie produkty Funkwerk PacketAlarm IDS i IPS są również dostępne w wersji software’owej !

funkwerk security
Funkwerk Security

Dziękujemy!
