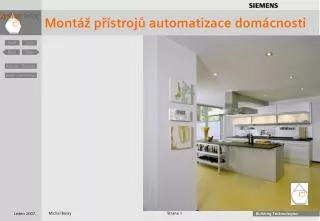

  1. Montáž přístrojůautomatizace domácnosti Michal Bassy

  2. Montáž centrální a prostorové jednotky a meteorologickéhosensoru Centrální bytová jednotka a prostorové jednotky Centrální bytová jednotka QAX910, prostorová jednotka QAW910 a prostorové teplotní čidlo QAA910 Meteorologický senzor (venkovní teplota, atmosférický tlak) RF vysílač QAC910 s odděleným venkovním čidlem QAC34/101 Michal Bassy

  3. Montáž centrální a prostorové jednotky Centrální jednotka QAX910 Centrální jednotka je dodávána včetně Návodu k obsluze, Návodu k montáži a uvedení do provozu a montážního materiálu. Umístění přístroje Centrální jednotka by měla být umístěna ve snadno přístupné místnosti (např. obývací pokoj nebo chodba). Výšku nad podlahou je třeba zvolit tak, aby bylo možné jednotku pohodlně ovládat. Centrální jednotka QAX910 nemá žádné vestavěné teplotní čidlo. Výška nad podlahou, ani umístění nemá vliv na kvalitu regulace. Michal Bassy

  4. Montáž centrální a prostorové jednotky Otvory pro kabely Základová montážní deska je určena jak pro povrchovou , tak pro podomítkovou montáž vodičů. Základová deska má připraven jeden otvor na zadní straně. Po jednom vylamovacím otvoru jsou zvrchu a zespodu. Příslušný otvor je třeba vylomit před montáží desky na stěnu. Michal Bassy

  5. Montáž centrální a prostorové jednotky a meteorologickéhosensoru Otvory Základová deska centrální jednotky se připevňuje na stěnu 3 šrouby s hmoždinkami. Pro vrtání děr do stěny použijte níže uvedený vrtací plánek. Michal Bassy

  6. Montáž centrální a prostorové jednotky a meteorologickéhosensoru Sejměte elektronickou část jednotky ze základové desky Připevněte základovou desku na stěnu Michal Bassy

  7. Montáž centrální a prostorové jednotky a meteorologickéhosensoru Pokyny pro montáž Před montáží přístroje odpojte napájení! Připojovací svorky malého a síťového napětí jsou na opačných stranách přístroje. Při instalaci kabelů je třeba splnit požadavky na třídu bezpečnosti II. Michal Bassy

  8. Montáž centrální a prostorové jednotky a meteorologickéhosensoru Připojovací svorky 1: 2 svorky - výstupní relé (Q13 / Q14) 2: 2 svorky – napájecí napětí AC 230 V (N, L) 3: 4 svorky KNX-TP1 a univerzální vstupy (CE-, CE+, M, B) 4: Konektor pro servisní převodník (RJ45) 1 2 3 4 Montáž elektroniky zpět Kabeláž Michal Bassy

  9. Montáž centrální a prostorové jednotky a meteorologickéhosensoru • Prostorová jednotka QAW910, prostorové teplotní čidlo QAA910a meteorologický senzor QAC910 • Prostorová jednotka, prostorové čidlo a meteorologické čidlo jsou dodávány včetně návodu k montáži, bateriemi a montážním materiálem. • Umístění prostorové jednotky a prostorového teplotního čidla • Prostorová jednotka a prostorové čidlo se montují uvnitř budovy na vnitřní stěnu přibližně 1,5 m nad podlahou. • K zajištění co nejvěrnějšího snímání prostorové teploty je třeba dodržet následující podmínky: • Prostorová jednotka a prostorové čidlo nesmí být montovány na vnější stěny, do výklenků, polic, za dveře nebo závěsy • Měření teploty nesmí být ovlivněno přímým slunečním zářením,nebo dalšími zdroji tepla nebo chladu • Prostorová jednotka musí být snadno přístupná pro pohodlnou obsluhu Michal Bassy

  10. Montáž centrální a prostorové jednotky a meteorologickéhosensoru • Umístění meteorologického čidla(RF vysílač, venkovní čidlo) • RF vysílač se montuje uvnitř budovy. • Venkovní čidlo se montuje zvenku na severní stranu budovy uprostřed výšky budovy, minimálně však 2,5 m nad zemí. • Snímání teploty nesmí být ovlivněno přímým osluněním nebo jinými zdroji tepla nebo chladu. • Venkovní čidlo nesmí být montováno: • Nad okny nebodveřmi, nad výdechy vzduchu nebo jinými zdroji tepla, pod balkóny nebo jinými převisy • Aby se předešlo měřicí chybě vlivem proudění vzduchu okolo vodiče, měl by být kabel utěsněn průchodkou, ucpávkou nebo těsnicím tmelem. Michal Bassy

  11. Montáž centrální a prostorové jednotky a meteorologickéhosensoru Otvory Prostorové teplotní čidlo meteorologické čidlo (RF vysílač) Prostorová jednotka Vrtací plán je shodný pro prostorovou jednotku, prostorové čidlo a RF vysílač meteorologického čidla. Poznámka: Toto se netýká venkovního čidla meteo senzoru. Michal Bassy

  12. Montáž centrální a prostorové jednotky a meteorologickéhosensoru Sejmutí krytu baterií a základové montážní desky Prostorová jednotka Prostorové teplotní čidlo a RF vysílač meteo senzoru Michal Bassy

  13. Montáž centrální a prostorové jednotky a meteorologickéhosensoru Základová deska se montuje přímo na stěnu nebo na podomítkové elektroinstalační krabice Prostorová jednotka Prostorové teplotní čidlo a RF vysílač meteo senzoru Michal Bassy

  14. Montáž centrální a prostorové jednotky a meteorologickéhosensoru Kabeláž meteo senzoru (RF vysílač) Kabel mezi RF vysílačem a venkovním čidlem nesmí být delší než 10 metrů. Propojení je rozpojitelné. Prostorovou jednotku a prostorové teplotní čidlo není třeba připojovat vodiči! Michal Bassy

  15. Montáž centrální a prostorové jednotky a meteorologickéhosensoru Prolamovací otvor RF vysílače meteo senzoru Na prostorové jednotce a prostorovém teplotním čidle není třeba vylamovat žádné otvory! Michal Bassy

  16. Montáž centrální a prostorové jednotky a meteorologickéhosensoru Montáž na základovou desku Prostorové teplotní čidlo a RF vysílač meteo senzoru Prostorová jednotka Michal Bassy

  17. Montáž centrální a prostorové jednotky a meteorologickéhosensoru Vložení baterií Prostorové teplotní čidlo a RF vysílač meteo senzoru Prostorová jednotka Poznámka: Mechanická ochrana proti přepólování baterií!! Michal Bassy

  18. Montáž centrální a prostorové jednotky a meteorologickéhosensoru Sejmutí ochranné folie Michal Bassy

  19. Montáž regulátorů vytápění Regulátory topných okruhů RRV912 a RRV918 Regulační servopohon otopného tělesa SSA955 Michal Bassy

  20. Montáž regulátorů vytápění Regulátory topných okruhů RRV912 and RRV918 Regulátory topných okruhů jsou dodávány včetně návodu k obsluze. Umístění Díky kompaktnímu provedení může být RRV912 montován přímo do rozdělovače vytápění, na stěnu sklepa nebo do rozvaděče. Pro zlepšení rádiové komunikacepoužijte plastové kryty namísto kovových. Michal Bassy

  21. Montáž regulátorů vytápění Ujistěte se, že je na straně připojovacích svorek ponecháno dostatek místa pro kabely ( 30 mm). Nad regulátorem se musí ponechat prostor minimálně 50 mm pro přístup k ovládacím prvkům a pro bezproblémové otevření krytu připojovacích svorek. Michal Bassy

  22. Montáž regulátorů vytápění Otvory RRV912 RRV918 Michal Bassy

  23. Montáž regulátorů vytápění Otevření krytu připojovacích svorek Michal Bassy

  24. Montáž regulátorů vytápění Montáž na DIN lištu Sejmutí regulátoru z lišty Montáž na stěnu Michal Bassy

  25. Montáž regulátorů vytápění Pokyny pro montáž Regulátory vytápění musí být montovány vyškolenými pracovníky a pouze po odpojení napájecího napětí.Kabely a připojovací svorky musí být označeny. Kabely je třeba namontovat tak, aby splnily požadavky třídy bezpečnosti II. Michal Bassy

  26. Montáž regulátorů vytápění Kabeláž Příprava kabelůlanka / dráty Kabeláž Poznámka: Aby se při uvádění do provozu nepomíchaly kabely, doporučujeme označit je podle přiřazení k jednotlivým kanálům / místnostem. Michal Bassy

  27. Montáž regulátorů vytápění Vylamovací otvory Upevnění krytu svorek Michal Bassy

  28. Montáž regulátorů vytápění Regulační servopohon otopného tělesa SSA955 Servopohon je dodáván včetně návodu k obsluze a bateriemi. Umístění Pokud se nepoužije samostatné prostorové teplotní čidlo je třeba, aby regulační servopohon mohl snímat teplotu v prostoru co nejpřesněji. Zajistěte, aby servoponon nebyl montován ve výklencích, za nábytkem, pod kryty, nebo za závěsy a aby snímání teploty nebylo ovlivněno přímým slunečním zářením nebo jinými zdroji tepla a chladu. Michal Bassy

  29. Montáž regulátorů vytápění Regulační servopohon umístěte tak, aby byl dostatek prostoru pro výměnu baterií, pro ovládání multifunkčního tlačítka a pro sledování multifunkční LED. Michal Bassy

  30. Montáž regulátorů vytápění Montáž pohonu na těleso ventilu Typy ventilů Siemens VDN..., VEN..., VUN... ; Siemens VD..., VE..., VU...; Siemens VPD...VPE Siemens 2T.../A; Honeywell MNG;Cazzaniga; Heimeier;TA;Finimetall Oventrop M30x1.5; Junkers; Beulco distributor M30x1.5 Doporučení:Přednastavení ventilu by mělo být nastaveno na maximum (100 %). Např. VDN110: Nastavení na 7  Viz. Návod k montáži ventilů Michal Bassy

  31. Montáž regulátorů vytápění Montáž servopohonu na ventil pomocí adaptéru Adaptéry AV51 Beulco M30x1.0; AV52 Comap; AV53 Danfoss RA-N (RA2000) AV54 Danfoss RAVL; AV55 Danfoss RAV; AV56 Giacomini; AV57 Herz AV58 Oventrop M30x1.0; AV59 Vaillant; AV60 TA; AV61 Markaryd AV100-MLG Siemens Radiagyr Michal Bassy

  32. Montáž regulátorů vytápění Otevření krytu baterií Michal Bassy

  33. Montáž regulátorů vytápění Vložení baterií Poznámka: Mechanická ochrana proti přepólování baterií Michal Bassy
