  1. Vákuový ejektor OVEM

  2. Prehľad vákuových ejektorov OVEM 0,45 – 0,95

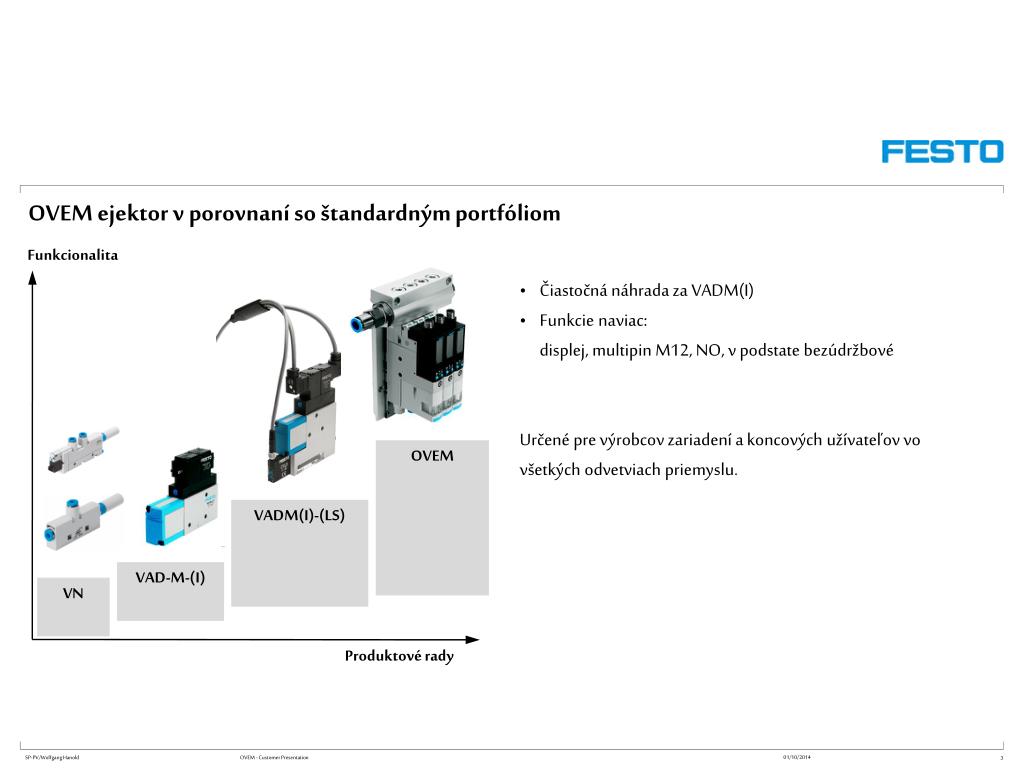

  3. OVEM ejektor v porovnaní so štandardným portfóliom • Čiastočná náhrada za VADM(I) • Funkcie naviac:displej, multipin M12, NO, v podstate bezúdržbové • Určené pre výrobcov zariadení a koncových užívateľov vo všetkých odvetviach priemyslu. Funkcionalita OVEM VADM(I)-(LS) VAD-M-(I) VN Produktové rady

  4. Vákuový ejektor OVEM • Sledovanie procesu s OVEM: zvyšuje spoľahlivosť procesu a znižuje prestoje strojov. OVEM monitoruje zvolené časy evakuácie (odsatia) a odfúknutia pri každom cykle a v prípade chyby automaticky a promptne reaguje chybovou správou. Hladina vákua sa dá odčítať v číselnej podobe, alebo ako “bar graf“ priamo z displeja počas práce. • Výhody • Rýchle, presné a spoľahlivé položenie obrobku vďaka odfukovaciemu impulzu • Je konfigurovateľný podľa potreby so širokými možnosťami funkcií plus 50 skladových typov • Ľahké a jednoduché používanie: všetky ovl. prvky na jednej strane • Priestorovo optimalizovaný: všetky funkcie integrované do jednej jednotky • Takmer bezúdržbový vďaka otvorenému tlmiču a priehľadnému filtru • Jednoduché pripojenie pomocou zásuvky M12

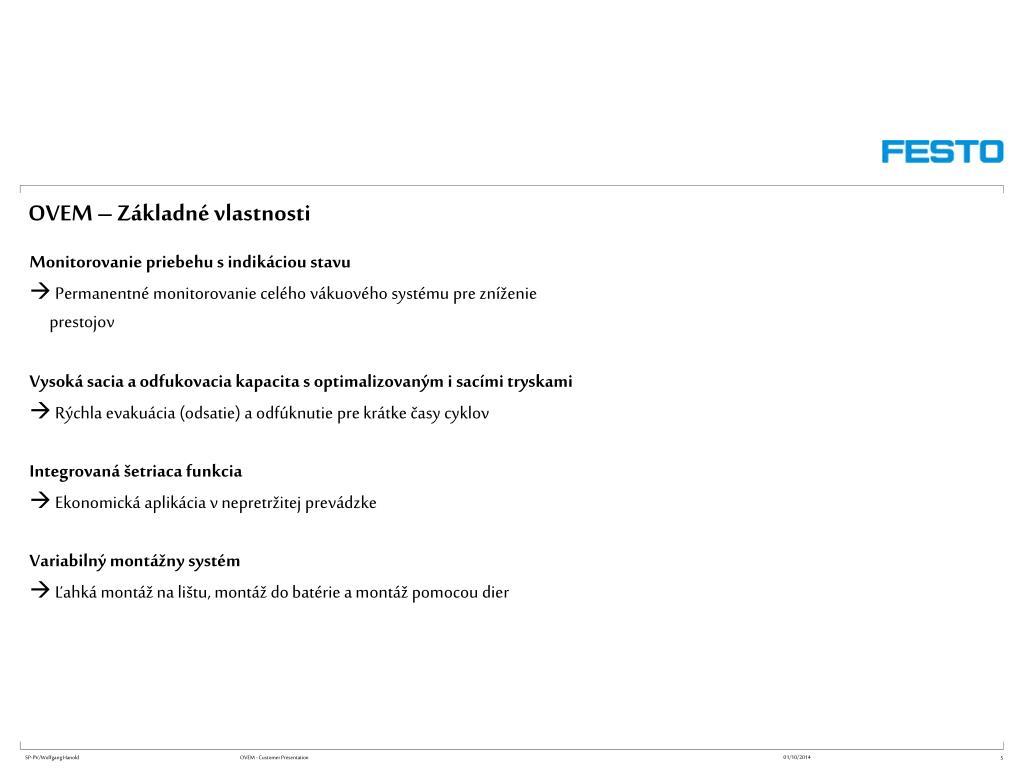

  5. OVEM – Základné vlastnosti Monitorovanie priebehu s indikáciou stavu  Permanentné monitorovanie celého vákuového systému pre zníženie prestojov Vysoká sacia a odfukovacia kapacita s optimalizovaným i sacími tryskami  Rýchla evakuácia (odsatie) a odfúknutie pre krátke časy cyklov Integrovaná šetriaca funkcia  Ekonomická aplikácia v nepretržitej prevádzke Variabilný montážny systém  Ľahká montáž na lištu, montáž do batérie a montáž pomocou dier

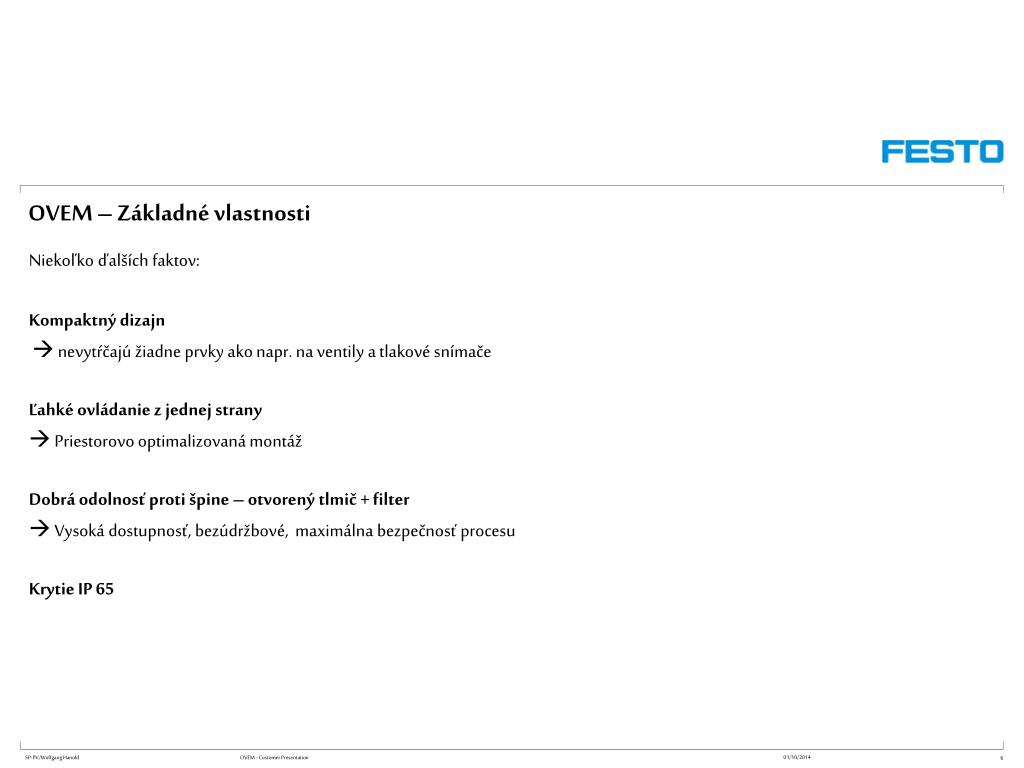

  6. OVEM – Základné vlastnosti • Niekoľko ďalších faktov: • Kompaktný dizajn •  nevytŕčajú žiadne prvky ako napr. na ventily a tlakové snímače • Ľahké ovládanie z jednej strany •  Priestorovo optimalizovaná montáž • Dobrá odolnosť proti špine – otvorený tlmič + filter •  Vysoká dostupnosť, bezúdržbové, maximálna bezpečnosť procesu • Krytie IP 65

  7. OVEM – Technické informácie • Lavalová tryska, menovitá svetlosť: 0.45, 0.7, 0.95, 1.4 mm • Max. vákuum 90 % a max. prietok • Spínacie výstupy: PNP, NPN

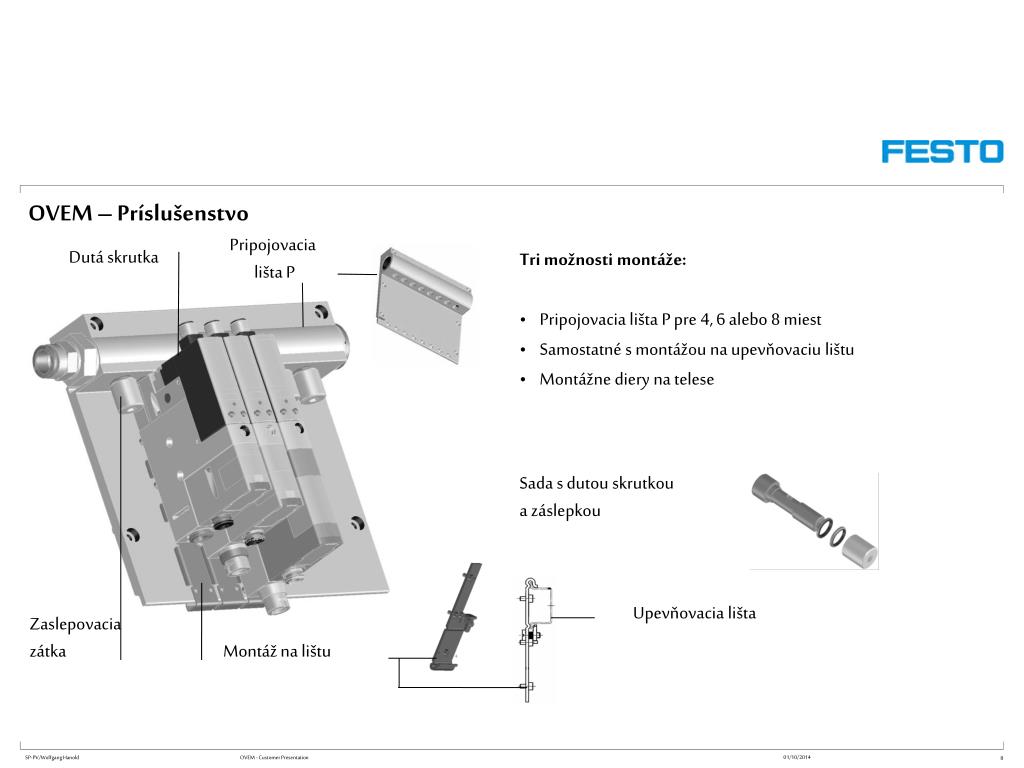

  8. OVEM – Príslušenstvo Pripojovacia lišta P Dutá skrutka • Tri možnosti montáže: • Pripojovacia lišta P pre 4, 6 alebo 8 miest • Samostatné s montážou na upevňovaciu lištu • Montážne diery na telese Sada s dutou skrutkou a záslepkou Upevňovacia lišta Zaslepovacia zátka Montáž na lištu

  9. Displej vákuového snímača • Jednoduché ovládanie, monitorovanie a nastavenie • Ovládanie cez 3 tlačidlá (hore, dole, edit) • Displej • Numerický a “bar graf“ • Stav spínacích výstupov (rozpínač a spínač -> NO/NC) • Nastaviteľné • funkcia s • -> porovnávačom okien ( 2 spínacie body a nastaviteľná hysterézia) a • -> porovnávačom prahových hodnôt ( 1 spínací bod a nastaviteľná hysterézia) • diagnostika

  10. Signál Signál 10 V Signál 1 Hysterézia Hy 20 mA -P 0 0 -P SP SP 4 mA -P Signál 0 1 Hysterézia Hy 0 -P Elektrický výstupný signál Spínač (NO) Analógový napäťový výstup Rozpínač (NC) Analógový prúdový výstup

  11. Vákuový spínač s 2 výstupmi Vákuum • Každý výstup je voliteľný • Aktívne spínacie stavy (NO, NC) • Funkcia ( porovnávač okien, • alebo prahových hodnôt) SP2 (80%) SW SP1 (50%) t Porovnávač prahových hodnôt 1 Výstup 1 (NO) Hy t 0 Porovnávač okien 1 Výstup 2 (NC) Hy t 0

  12. Porovnávač prahových hodnôt, šetriaca funkcia OVEM Vákuum SPV: Horný spínací bod, vákuum dosiahnuté -700 Hysterézia 50 mbar SPRV: Opätovné zap. odsávania -400 SPmV: Dolný spínací bod, min. vákuum -350 Signál odsávania zap./vyp. Potvrdzovací signál, Výstup A [NO], externý

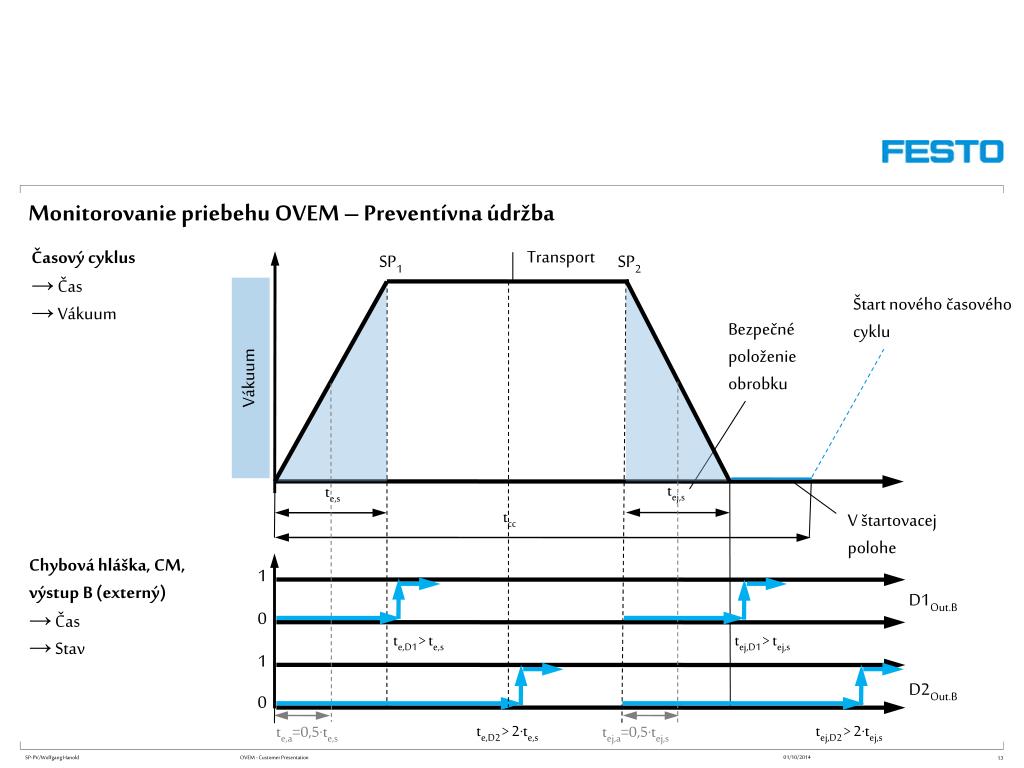

  13. Monitorovanie priebehu OVEM – Preventívna údržba Transport Časový cyklus → Čas → Vákuum SP1 SP2 Štart nového časového cyklu Bezpečné položenie obrobku Vákuum tej,s te,s tcc V štartovacej polohe Chybová hláška, CM, výstup B (externý) → Čas → Stav 1 D1Out.B 0 te,D1 > te,s tej,D1 > tej,s 1 D2Out.B 0 te,D2 > 2·te,s tej,D2 > 2·tej,s te,a=0,5·te,s tej,a=0,5·tej,s

  14. OVEM – Štruktúra produktu

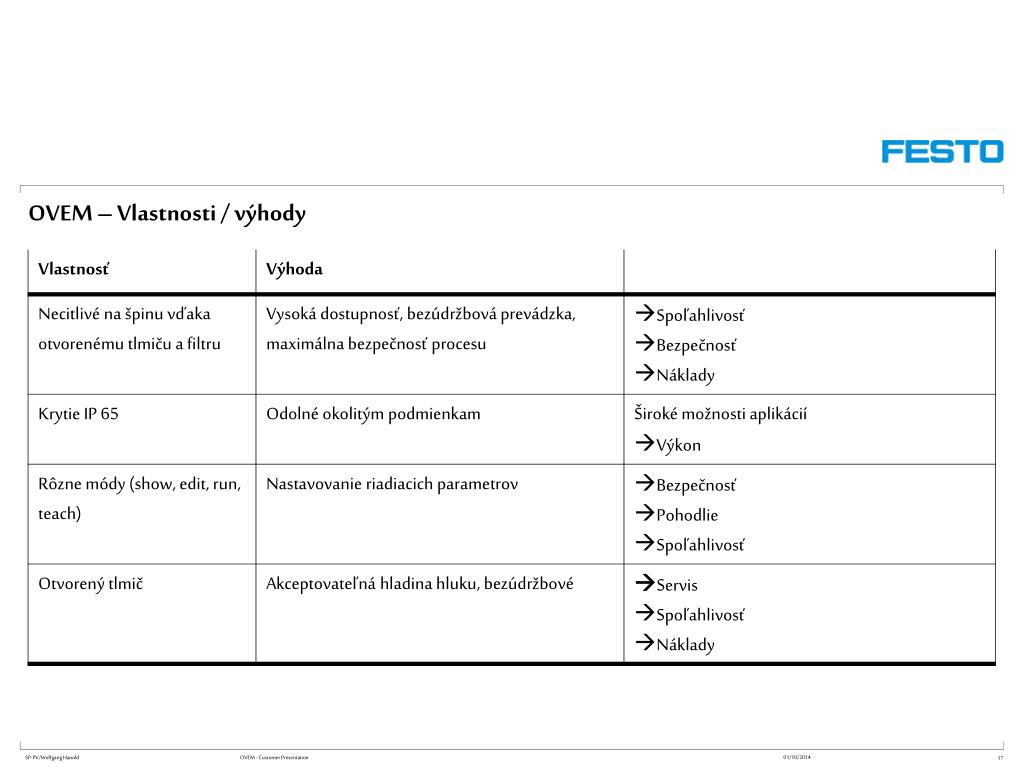

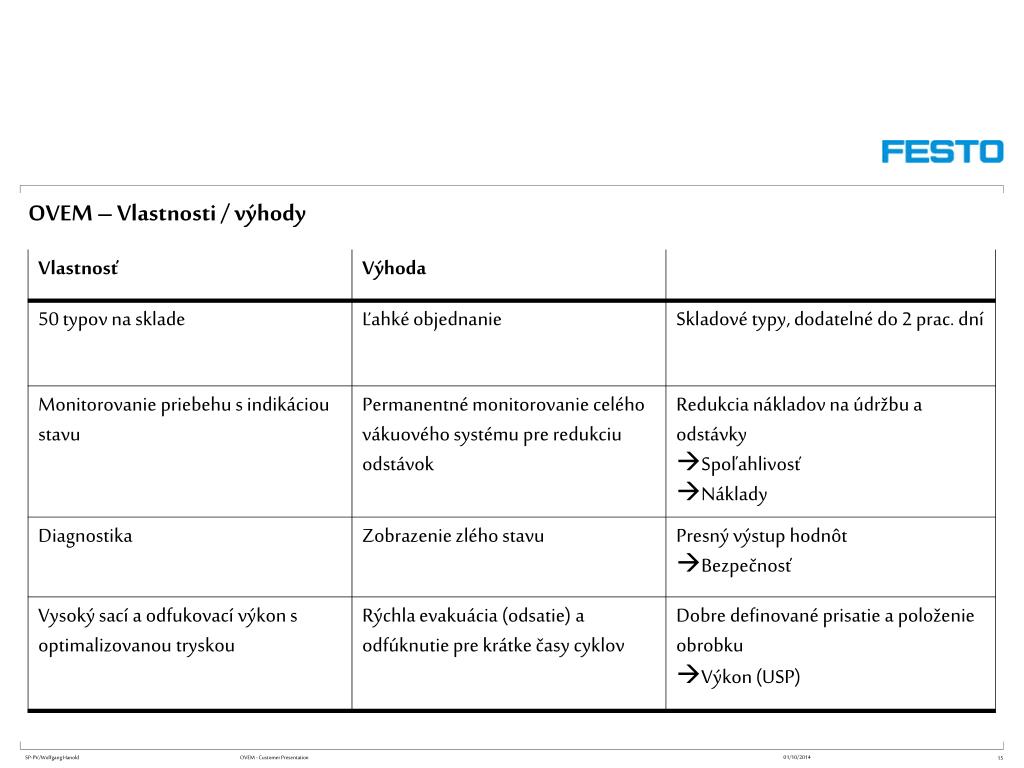

  15. OVEM – Vlastnosti / výhody

  16. OVEM – Vlastnosti / výhody

  17. OVEM – Vlastnosti / výhody

  18. OVEM – Vlastnosti / výhody
