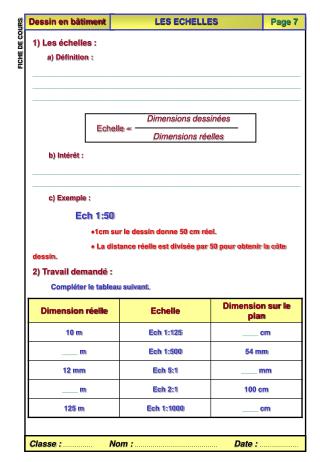

  1. Fiche de cours sur les échelles Dessin en bâtiment LES ECHELLES Page 7 Le planning des travaux d’une habitation individuelle 1) Les échelles : a) Définition : ____________________________________________________________________________________________________________________________________________________________________________________________________________ b) Intérêt : ________________________________________________________________________________________________________________________________________ c) Exemple : Ech 1:50 1cm sur le dessin donne 50 cm réel.  La distance réelle est divisée par 50 pour obtenir la côte dessin. 2) Travail demandé : Compléter le tableau suivant. FICHE DE COURS Dimensions dessinées Echelle = Dimensions réelles Classe :…………… Nom :…………………………………… Date :………………..

  2. Fiche de TD les échelles Dessin en bâtiment LES ECHELLES Page 8 Le planning des travaux d’une habitation individuelle Les échelles 1) On donne : Le cours sur les échelles. Des vues en perspective de trois maisons avec leurs cotes. FICHE DE TD Maison n°1 2) Travail demandé : Observer la vue de la première maison ci-contre. a) Convertir les cotes pour une représentation à l’échelle 1:100 Sur feuille du classeur b) Représenter la vue de dessus extérieure de la maison et indiquer les dimensions (réelles). c) Calculer la surface au sol en m2 de la maison. Représentation des deux autres maisons Pour les deux maisons ci-contre - convertir les cotes - représenter la vue de dessus extérieure - inscrire les cotes réelles - calculer la surface au sol Maison n°2 Maison n°3 Classe :…………… Nom :…………………………………… Date :………………..
