ΔΙΑΧΕΙΡΙΣΗ ΔΙΚΤΥΩΝΕΝΟΠΟΙΗΜΕΝΑ ΕΡΓΑΛΕΙΑ ΔΙΑΧΕΙΡΙΣΗΣ - ΔΙΑΧΕΙΡΙΣΗ ΑΣΦΑΛΕΙΑΣ Β. Μάγκλαρης maglaris@netmode.ntua.gr www.netmode.ntua.gr 20/12/2010

ΕΡΓΑΛΕΙΑ ΔΙΑΧΕΙΡΙΣΗΣ • ICMP: ping, traceroute • tcpdump • net-snmp • snmp_get • snmp_walk • trap • snmp_set • MRTG • RRDtool • Transmission (DWDM, SDH tools): CMIP, TMN, Proprietary • TL1, Q3, Corba

INTEGRATED NETWORK MANAGEMENT

ΟΛΟΚΛΗΡΩΜΕΝΑ ΕΡΓΑΛΕΙΑ • Αυτοματοποιούν διαδικασίες • Ομαδοποιούν λειτουργίες • Open Source • Nagios – Service Monitoring http://www.nagios.org/ • OpenNMS – Network Monitoring http://www.opennms.org/index.php/Main_Page • Ganglia – Cluster Management http://ganglia.info/ • Commercial • HP Openview • IBM Tivoli

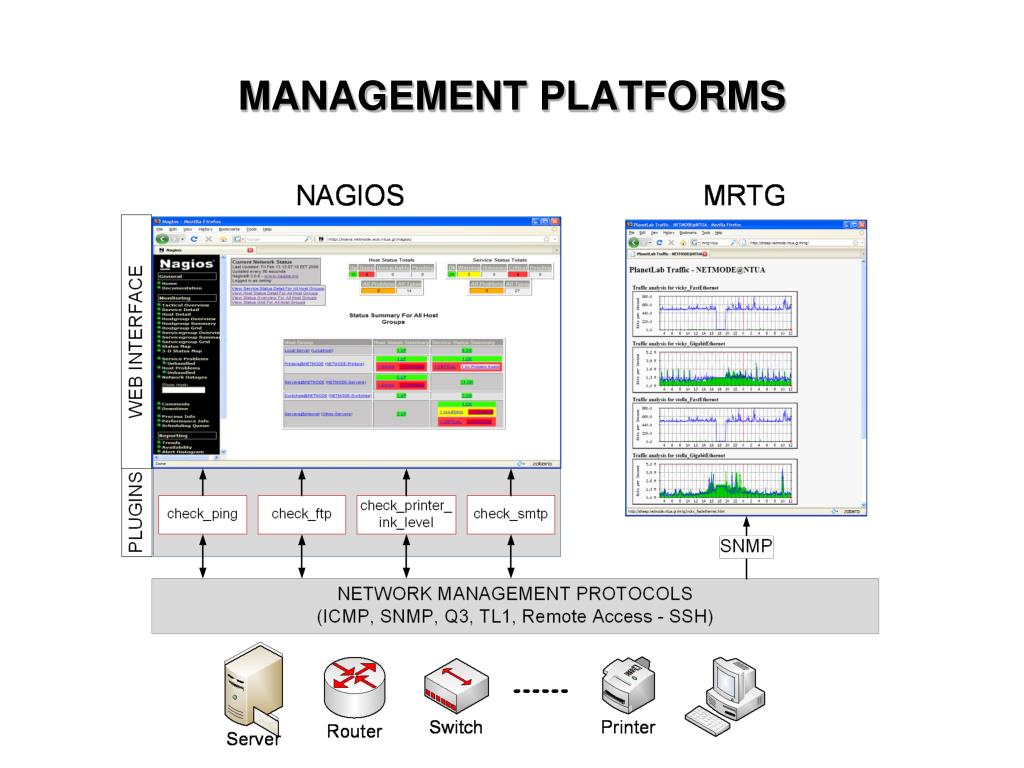

MANAGEMENT PLATFORMS

ΠΑΡΑΔΕΙΓΜΑΤΑ NAGIOS PLUGINS • check_ssh • check_ifstatus • check_ntp_time • check_imap • check_ups • check_ftp • check_http • check_snmp • check_icmp • check_ntp • check_ifoperstatus • check_mrtg Παράδειγμα: Command Line Interface (CLI) check_ping-H <host> -w <wrta>,<wpl>% -c <crta>,<cpl>% Web Interface http://mariana.netmode.ntua.gr/nagios/ Login: netmg Password: netmg

ΘΕΜΑΤΙΚΕΣ ΠΕΡΙΟΧΕΣ ΑΣΦΑΛΕΙΑΣ • Είδη Απειλών και Επιθέσεων • Προστασία • Πολιτικές • Αρχιτεκτονικές Ελέγχου Πρόσβασης (Authorization & Authentication Infrastructures- ΑΑΙ) & Διαχείρισης Δημοσίων Κλειδιών (Public Key Infrastructures - PKI) • Εργαλεία (Access Control Lists – ACL’s, Firewalls) • ΣυστήματαΕντοπισμού Επιθέσεων (Intrusion Detection Systems – IDS) & Ανωμαλιών (Anomaly Detection Systems) • Κρυπτογραφία • Η σίγουρη μέθοδος εξασφάλισης ενός δικτύου:

ΑΠΕΙΛΕΣ ΑΣΦΑΛΕΙΑΣ ΔΙΚΤΥΩΝ • Απόκτηση πληροφοριών για το σύστημα: • Port Scanning • Fingerprinting • Μη εξουσιοδοτημένη πρόσβαση • Υποκλοπή κωδικών • Λάθος διαμορφώσεις (ανοικτά συστήματα) • Από μη εξουσιοδοτημένα σημεία (π.χ. ανοιχτά σημεία ασύρματης πρόσβασης) • Επιθέσεις Άρνησης Υπηρεσίας (Denial of Service Attacks - DoS) • Υποκλοπή και παραποίηση επικοινωνιών • Packet sniffing • "Man-in-the-Middle" attacks • Κακόβουλο λογισμικό (malware) • Ιοί, Δούρειοι ίπποι (trojans) • Αυτόματα διαδιδόμενοι ιοί (worms)

ΤΑΥΤΟΤΗΤΑ ΧΡΗΣΤΗΜη Εξουσιοδοτημένη Πρόσβαση • Ταυτότητα χρήστη (user Global ID – GID): • Μία ταυτότητα αντιστοιχεί σε ένα χρήστη user@netmode.ntua.gr • Πολλαπλές ταυτότητες μπορεί να συνυπάρχουν σε διαφορετικούς παρόχουςuser@netmode.ntua.gr, user@gmail.com …. • Ταυτοποίηση χρήστη: • Με <user_name, password> μόνο • Με ψηφιακό πιστοποιητικό σε κατάλογο χρήστη (ανά σύνοδο - session ή αποθηκευμένο σε κατάλογο χρηστών LDAP στοhome organization ενός χρήστη) • Ταυτοποίηση & Εξουσιοδοτήσεις Χρήστη: Ιδανικά σε Authorization & Authentication Infrastructure, AAI με δυνατότητες περιαγωγής (roaming)τουuser_profile • Κίνδυνοι υποκλοπής από την μεταφορά του user_profile μέσα στο Internet: Περιορισμός της ελάχιστης δυνατής πληροφορίας (π.χ. μέσω των home organizations) • Κίνδυνοι υποκλοπής • "Αδύναμοι" κωδικοί & πρωτόκολλα - onetime passwords? • Κακή προστασία μετάδοσης (π.χ. επικοινωνίες χωρίς κρυπτογράφηση, ανεπαρκώς φυλασσόμενες εγκαταστάσέις) • Φυσική απώλεια (PDA κλπ.) • «Social Engineering»

ΕΠΙΘΕΣΕΙΣ ΑΡΝΗΣΗ ΥΠΗΡΕΣΙΑΣ (1)Denial of Service Attacks - DoS • Επιθέσεις που έχουν σκοπό να αποτρέψουν τη χρήση ενός συστήματοςαπό όλους • Εκμεταλλεύονται προβλήματα του λογισμικού (`Operating System ή εφαρμογές εξυπηρετητών) - Software Exploits • Θεωρητικά κινδυνεύει οποιοδήποτε σύστημα είναι συνδεδεμένο στο δίκτυο • Δρομολογητές και άλλες δικτυακές συσκευές επίσης ευάλωτες • Και ένα μοναδικό πακέτο αρκεί σε κάποιες περιπτώσεις για να θέσει εκτός λειτουργίας κάποιο τρωτό σύστημα • Δεν γίνονται προσπάθειες παραβίασης ή υποκλοπής στοιχείων • Απόκρυψη του επιτιθέμενου με παραποίηση της διεύθυνσης αποστολέα στο πακέτο • Χρησιμοποίηση: Διαμάχες hackers, επίδειξη ικανοτήτων, εκδίκηση, κυβερνοπόλεμος

ΕΠΙΘΕΣΕΙΣ ΑΡΝΗΣΗΣ ΥΠΗΡΕΣΙΑΣ (2)Denial of Service Attacks - DoS • Επιθέσεις εξάντλησης πόρων • Εξάντληση υπολογιστικών ή δικτυακών πόρων • Χρήση μεγάλου αριθμού νόμιμων δικτυακών κλήσεων • Σε κάποιες περιπτώσεις χρησιμοποίηση περισσότερων του ενός συστημάτων επίθεσης– Επιθέσεις Ενίσχυσης (Amplification Attacks) • Επόμενο βήμα: Κατανεμημένες Επιθέσεις Άρνησης Υπηρεσίας – Distributed Denial of Service Attacks – DDoS • Χρήση πολλών "ελεγχόμενων" υπολογιστών από τον επιτιθέμενο • Bots • "Αυτόματη" παραβίαση και έλεγχος τους • Συνεχίζουν να λειτουργούν χωρίς ο χρήστης τους να αντιλαμβάνεται διαφορά • Ιεραρχία ελέγχου τους με ενδιάμεσα στάδια (attack masters)

ΕΠΙΘΕΣΕΙΣ ΤΥΠΟΥ "Smurf" ICMP Echo request Destination: LAN broadcast Source: victim.host Στόχος (web Server) victim.host Επιτιθέμενος ICMP Echo reply Destination:victim.host ICMP Echo reply Destination:victim.host ICMP Echo reply Destination:victim.host Διαχειριστικό Πρόβλημα: Επιτρέπεται το ping στη διεύθυνση broadcast Μη ασφαλισμένο δίκτυο

ΕΠΙΘΕΣΕΙΣ Distributed DoS (DDoS) Attack Master Διαχειριστικό Πρόβλημα: Λειτουργία κακόβουλου λογισμικού Δίκτυο Στόχος "Ζόμπι" ή "bots" Attack Agents X Επιτιθέμενος Attack Master Διαχειριστικό Πρόβλημα 2: Επιτρέπονται πακέτα με παράνομη διεύθυνση προέλευσης

ΥΠΟΚΛΟΠΗ & ΠΑΡΑΠΟΙΗΣΗ ΔΕΔΟΜΕΝΩΝ (1) • Packet sniffing • Μπορεί να συμβεί σε δίκτυα με Hub, μη ασφαλισμένα ασύρματα δίκτυα ή σε περιπτώσεις υπερφόρτωσης του MACTable ενός Switch • Κάθε πληροφορία που κυκλοφορεί μη κρυπτογραφημένη είναι διαθέσιμη σε αυτόν που παρακολουθεί • Telnet passwords • Web passwords • Οικονομικά και προσωπικά στοιχεία (π.χ. προσωπικά email, αριθμοί πιστωτικών καρτών κ.λπ.) • "Man-in-the-Middle" attacks • Κάποιος μπορεί να παρεμβληθεί σε μια επικοινωνία και είτε να υποκλέψει τα στοιχεία είτε να "υποκριθεί" ότι είναι κάποιος τρίτος φορέας • ARP "poisoning" • TCP "session hijacking" • DNS "poisoning" – URL redirection

ΥΠΟΚΛΟΠΗ & ΠΑΡΑΠΟΙΗΣΗ ΔΕΔΟΜΕΝΩΝ (2)Λύσεις • Χρήση κρυπτογραφίας • Αντικατάσταση του telnet με SSH (Secure Shell) • Κρυπτογραφημένη έκδοση του IMAP για e-mail • Γνώση των αδυναμιών των δικτυακών εφαρμογών (αποφυγή μετάδοσης κρισίμων δεδομένων χωρίς κρυπτογράφηση) • Χρήση ψηφιακών πιστοποιητικών (certificates) • Προσφέρουν κρυπτογραφία και ταυτοποίηση (επιβεβαίωση ταυτότητας) • Προσοχή στην επιλογή των σημείων σύνδεσης: • Αν χρησιμοποιείται hub χωρίς δυνατότητες διαχείρισης • Αν χρησιμοποιείται ασύρματη σύνδεση WiFi προτείνονται οι εξής εναλλακτικοί τρόποι ελέγχου πρόσβασης: • Αρχική σύνδεση (ελαφρά κρυπτογραφημένη WPA, WEP) μόνο σε τοπική σελίδα Web εξουσιοδότησης & ταυτοποίησης (authorization & authentication).Η σύνδεση ανοίγει στο Internetμε user_name, password • Access Lists εξουσιοδοτημένων διευθύνσεωνMAC • Πρωτόκολλο 802.11.Xβασισμένο σε καταλόγους authorized χρηστών LDAP και προ-εγκατεστημένο λογισμικό (certificate) στον Η/Υ

ΕΙΔΗ ΚΡΥΠΤΟΓΡΑΦΙΑΣ • Συμμετρική (Ιδιωτικού Κλειδιού, Private Key Cryptography) • Χρήση μοναδικού κλειδιού και από τα δύο μέρη • Κρυπτογράφηση με συγκεκριμένου μήκους κομμάτια κειμένου (block cipher)ή ανά bit σε συνεχή ροή δεδομένων (stream cipher) • Αλγόριθμοι κρυπτογράφησης:DES, triple DES, RC2, RC4, RC5, IDEA, AES • Γρήγορη άλλα έχει προβλήματα στην ασφάλεια διανομής του κλειδιού • Έχει πολλαπλή χρήση: Encryption, authentication, non-repudiation • Μη Συμμετρική (Δημόσιου Κλειδιού, Public Key Cryptography) • Κάθε μέρος έχει ιδιωτικό και δημόσιο κλειδί. Διανέμει το τελευταίο ελεύθερα • Αλγόριθμοι κρυπτογράφησης:RSA, Diffie-Hellman • Αλγόριθμοι κατακερματισμού (hash functions) για εξαγωγή περίληψης μέρους ή του συνόλου ενός μηνύματος: SHA & SHA-1, MD2, MD4, MD5 • Ισχυρά σημεία: • Δεν διανέμονται ιδιωτικά κλειδιά – μόνο τα δημόσια κλειδιά • Αδύνατα σημεία: • Αργή στην εκτέλεση • Αμφισβήτηση εμπιστοσύνης στα δημόσια κλειδιά: γι' αυτό συνιστάται η εγκατάσταση Αρχών Πιστοποίησης (Certification Authorities,CA) και οργανωμένων υποδομών Δημοσίου Κλειδιού (Public Key Infrastructures, PKI) • Έχει πολλαπλή χρήση: Encryption, authentication, non-repudiation

ΚΡΥΠΤΟΓΡΑΦΙΑ ΔΗΜΟΣΙΟΥ ΚΛΕΙΔΙΟΥ (1) • Αποστολέας και Παραλήπτης έχουν ανταλλάξει Δημόσια κλειδιά (π.χ. μέσω SSL ή • Κρυπτογράφηση: Με το δημόσιο κλειδί του Παραλήπτη • Αποκρυπτογράφηση: με το ιδιωτικό κλειδί του Παραλήπτη Αποστολέας Α Παραλήπτης Π Δημόσιο Κλειδί Π Ιδιωτικό Κλειδί Π Μετάδοση Αλγόριθμος Αλγόριθμος Αρχικό Μήνυμα Μήνυμα Κρυπτογραφημένο Μήνυμα Κρυπτ. Μήνυμα

ΚΡΥΠΤΟΓΡΑΦΙΑ ΔΗΜΟΣΙΟΥ ΚΛΕΙΔΙΟΥ (2) • Χρήση για την επιβεβαίωση αποστολέα και τη μη δυνατότητα άρνησης αποστολής (non-repudiation) • Επιβεβαίωση ταυτότητας αποστολέα (ψηφιακή υπογραφή, digital signature) • Χρησιμοποιείται επίσης για την υπογραφή ψηφιακών πιστοποιητικών Παραλήπτης Π Αποστολέας Α Σύγκριση Ιδιωτικό Κλειδί Α Μήνυμα Αλγόριθμος Κατακερματισμού Αλγόριθμος Κατακερματισμού Αλγόριθμος Κρυπτογραφίας Περίληψη Μηνύματος Δημόσιο Κλειδί Α Μετάδοση

ΜΕΙΚΤΟ ΣΧΗΜΑ ΔΗΜΟΣΙΟΥ – ΙΔΙΩΤΙΚΟΥ ΚΛΕΙΔΙΟΥ Συνδυασμός που αξιοποιεί τα πλεονεκτήματα και των 2 σχημάτων σε 2 φάσεις ανά σύνοδο (session) ή μήνυμα: • Φάση hand-shaking(αρχική φάση) • Ταυτοποίηση (Authentication) άκρων επικοινωνίας μέσω Public Key Cryptography • Δημιουργία (συμμετρικών) κλειδιών ανά σύνοδο με ανταλλαγή κρυπτο-μηνυμάτων (και τυχαίων ακολουθιών pseudo random) μέσω Public Key Cryptography • Φάση μετάδοσης δεδομένων σύνδεσης (1 έως πολλά πακέτα) • Χρήση συμμετρικής κρυπτογραφίαςγια περαιτέρω ανταλλαγή πακέτων με δεδομένα που αφορούν στη σύνοδο • Κυρίαρχο σχήμα στο Internet • Secure Shell, SSH:Ταυτοποίηση & κρυπτογράφηση από άκρο σε άκρο, π.χ PuTTY (ασφαλής σύνοδοςTelnet, client↔ SSH Server), SFTP • Secure Socket Layer, SSL: ΤαυτοποίησηWeb server από τους χρήστες – clients μέσω του γνωστού Public Key του server & μετάδοση πακέτων με συμμετρική κρυπτογραφία, π.χ. https(http over SSL over TCP), imaps (IMAP over SSL over TCP), OpenVPN(απαιτείται OpenVPN server και προ-εγκατεστημένο client S/W)

ΨΗΦΙΑΚΑ ΠΙΣΤΟΠΟΙΗΤΙΚΑ (1) • Βεβαιώνουν την ακεραιότητα του Δημόσιου κλειδιού. • Βεβαιώνουν τη σύνδεση ενός δημόσιου κλειδιού με ένα άτομο ή οργανισμό μέσω της Έμπιστης Τρίτης Οντότητας (Trusted Third Party,TTP) – Αρχή Πιστοποίησης (Certification Authority, CA) στο πλαίσιο σχήματος Υποδομής Δημοσίου Κλειδιού (Public Key Infrastructure, PKI) • Ανάλογα με την Αρχή Πιστοποίησης το πιστοποιητικό έχει και διαφορετικό εύρος αναγνώρισης. Συνήθως υπάρχει ιεραρχία πιστοποίησης που ορίζεται από το πρότυπο X.509. • Από τι αποτελείται ένα ψηφιακό πιστοποιητικό: • Κάποια πληροφοριακά στοιχεία για το χρήστη του • Το δημόσιο κλειδί του χρήστη • Το όνομα μιας Αρχής Πιστοποίησης (CA Name) • Την ψηφιακή υπογραφή της Αρχής Πιστοποίησης(CA Digital Signature)

ΨΗΦΙΑΚΑ ΠΙΣΤΟΠΟΙΗΤΙΚΑ (2) • Υπογραφή ενός ψηφιακού πιστοποιητικού με το ιδιωτικό κλειδί της Αρχής Πιστοποίησης (CA)
