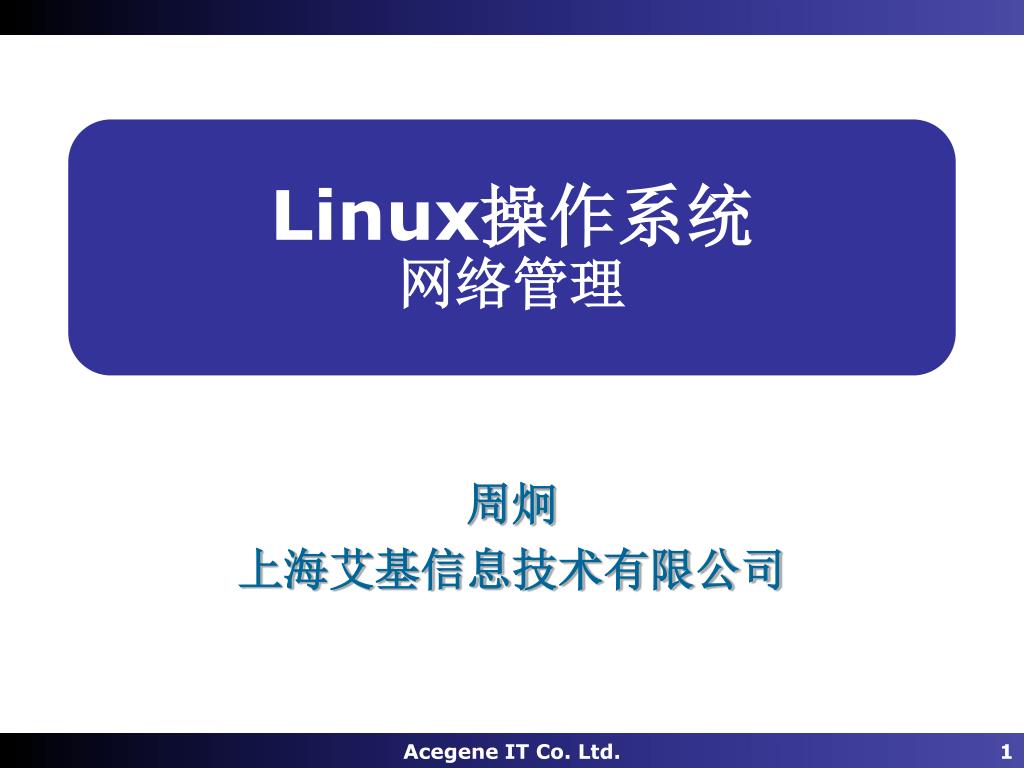

  1. Linux操作系统网络管理 周炯 上海艾基信息技术有限公司 Acegene IT Co. Ltd.

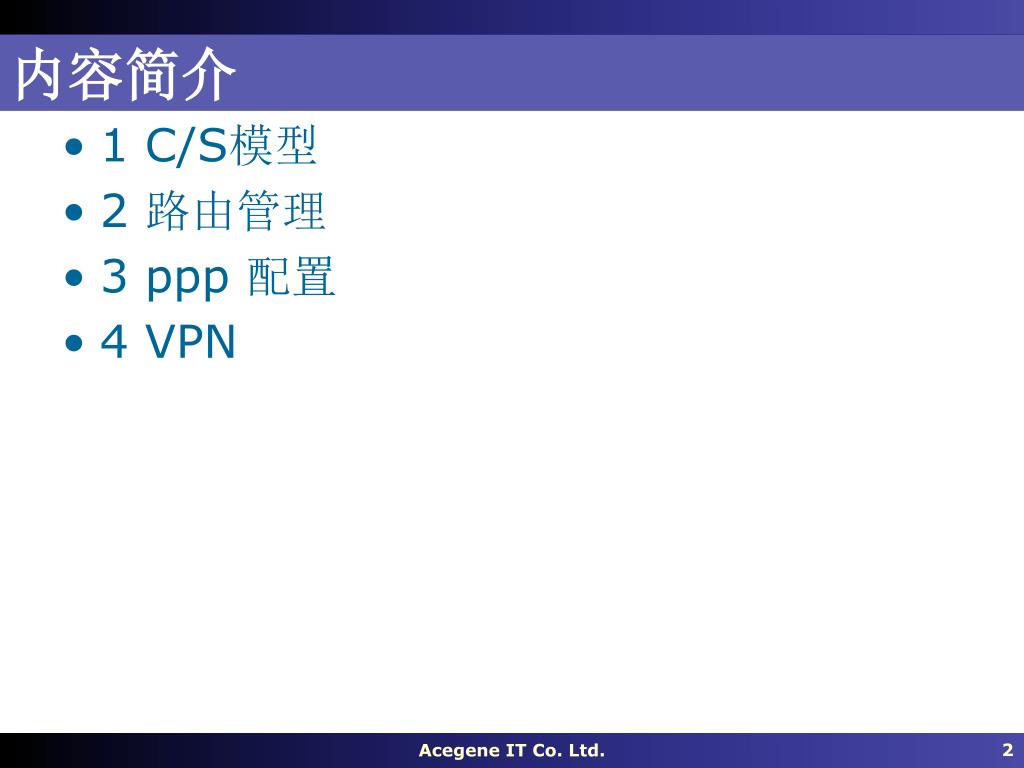

  2. 内容简介 • 1 C/S模型 • 2 路由管理 • 3 ppp 配置 • 4 VPN Acegene IT Co. Ltd.

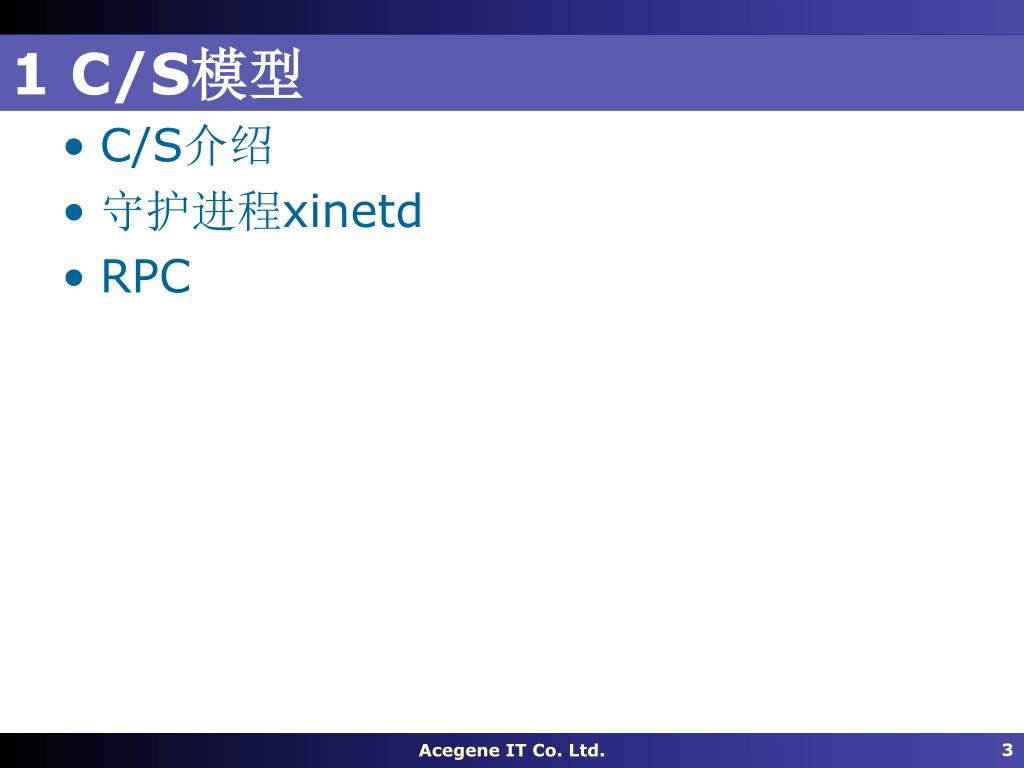

  3. 1 C/S模型 • C/S介绍 • 守护进程xinetd • RPC Acegene IT Co. Ltd.

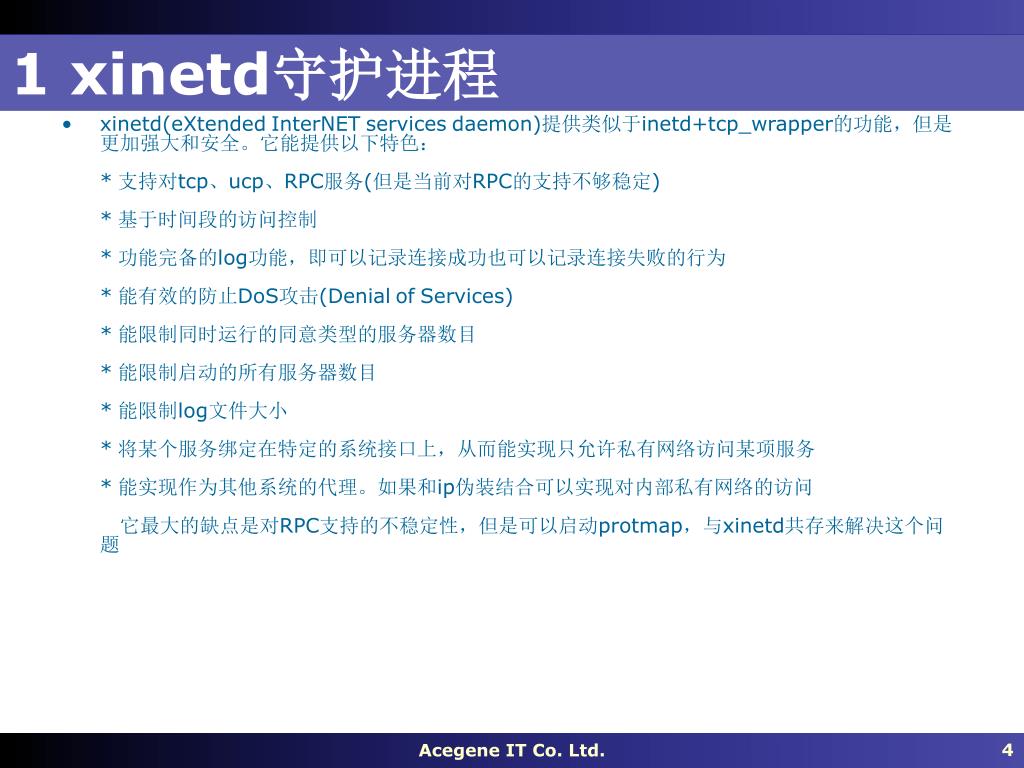

  4. 1 xinetd守护进程 • xinetd(eXtendedInterNETservicesdaemon)提供类似于inetd+tcp_wrapper的功能，但是更加强大和安全。它能提供以下特色：*支持对tcp、ucp、RPC服务(但是当前对RPC的支持不够稳定)*基于时间段的访问控制*功能完备的log功能，即可以记录连接成功也可以记录连接失败的行为*能有效的防止DoS攻击(DenialofServices)*能限制同时运行的同意类型的服务器数目*能限制启动的所有服务器数目*能限制log文件大小*将某个服务绑定在特定的系统接口上，从而能实现只允许私有网络访问某项服务*能实现作为其他系统的代理。如果和ip伪装结合可以实现对内部私有网络的访问　它最大的缺点是对RPC支持的不稳定性，但是可以启动protmap，与xinetd共存来解决这个问题 Acegene IT Co. Ltd.

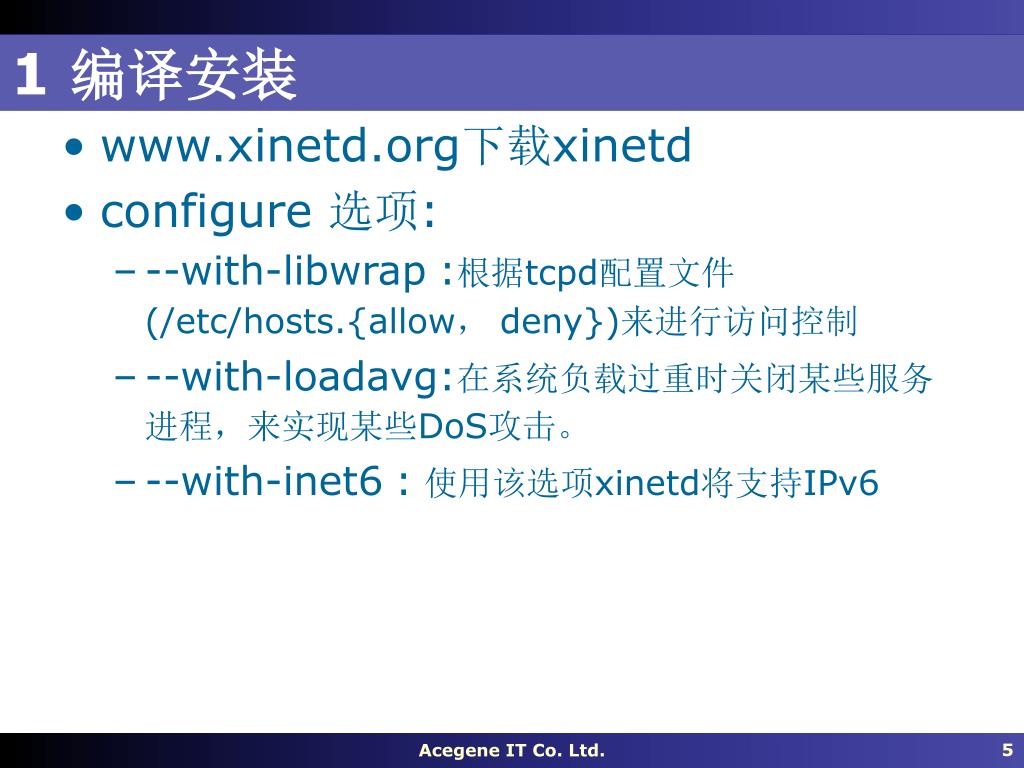

  5. 1 编译安装 • www.xinetd.org下载xinetd • configure 选项: • --with-libwrap:根据tcpd配置文件(/etc/hosts.{allow，deny})来进行访问控制 • --with-loadavg:在系统负载过重时关闭某些服务进程，来实现某些DoS攻击。 • --with-inet6:使用该选项xinetd将支持IPv6 Acegene IT Co. Ltd.

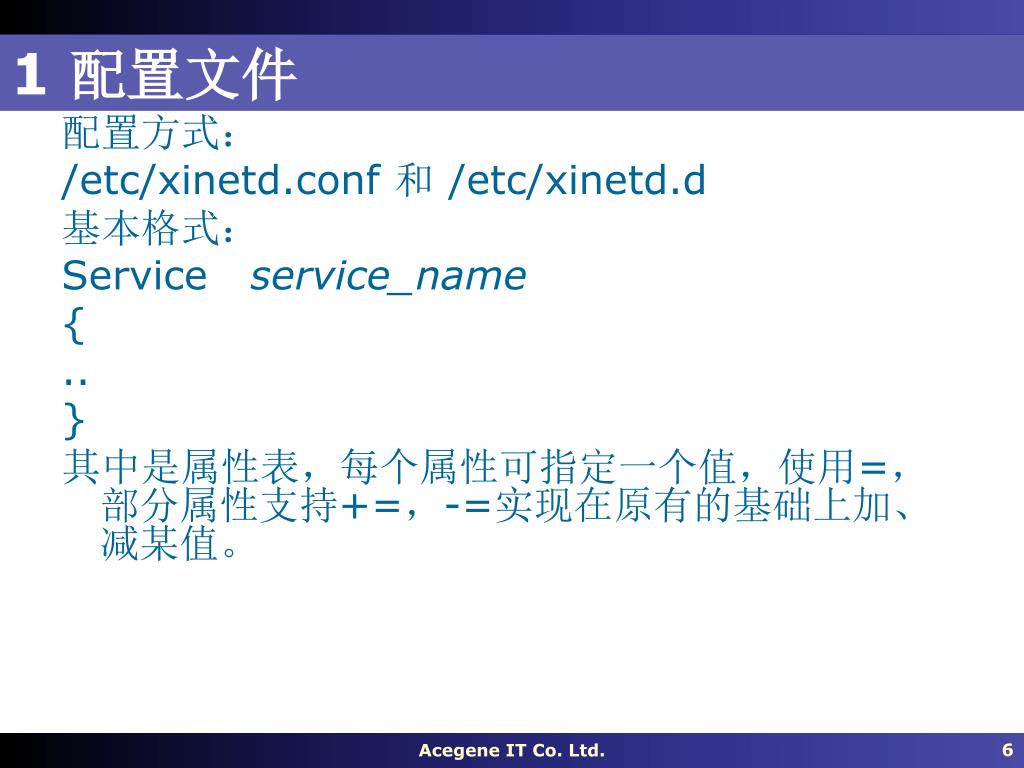

  6. 1 配置文件 配置方式： /etc/xinetd.conf 和 /etc/xinetd.d 基本格式： Service service_name { .. } 其中是属性表，每个属性可指定一个值，使用=，部分属性支持+=，-=实现在原有的基础上加、减某值。 Acegene IT Co. Ltd.

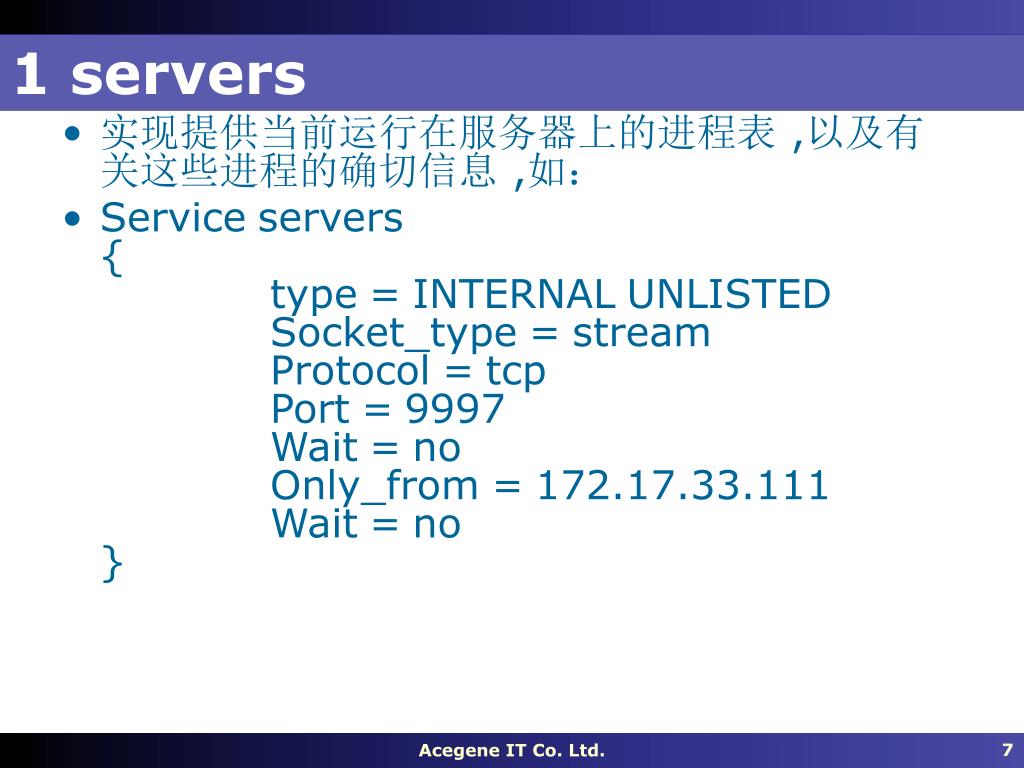

  7. 1 servers • 实现提供当前运行在服务器上的进程表 ,以及有关这些进程的确切信息 ,如： • Serviceservers{type=INTERNALUNLISTEDSocket_type=streamProtocol=tcpPort=9997Wait=noOnly_from=172.17.33.111Wait=no} Acegene IT Co. Ltd.

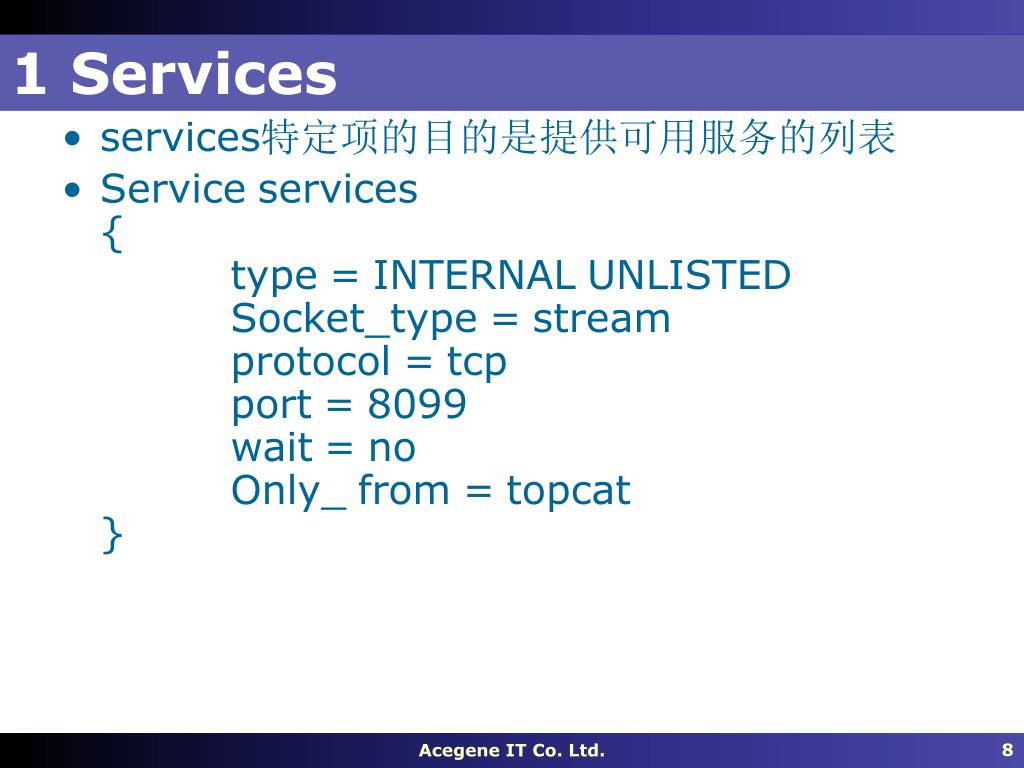

  8. 1 Services • services特定项的目的是提供可用服务的列表 • Serviceservices{type=INTERNALUNLISTEDSocket_type=streamprotocol=tcpport=8099wait=noOnly_from=topcat} Acegene IT Co. Ltd.

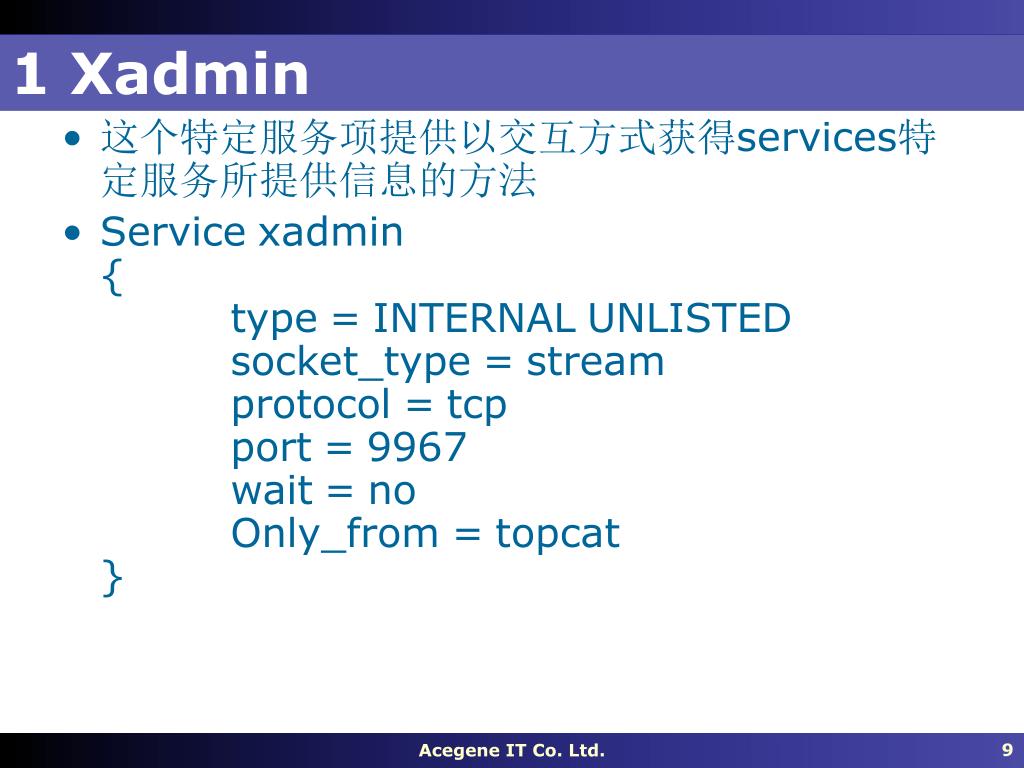

  9. 1 Xadmin • 这个特定服务项提供以交互方式获得services特定服务所提供信息的方法 • Servicexadmin{type=INTERNALUNLISTEDsocket_type=streamprotocol=tcpport=9967wait=noOnly_from=topcat} Acegene IT Co. Ltd.

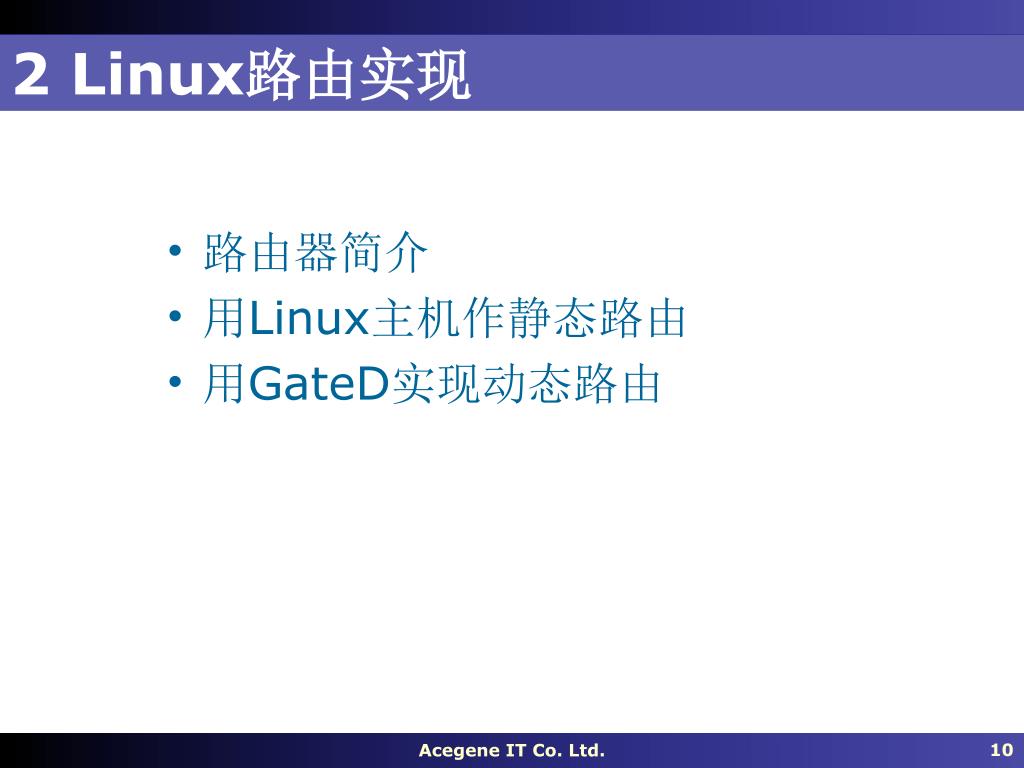

  10. 2 Linux路由实现 • 路由器简介 • 用Linux主机作静态路由 • 用GateD实现动态路由 Acegene IT Co. Ltd.

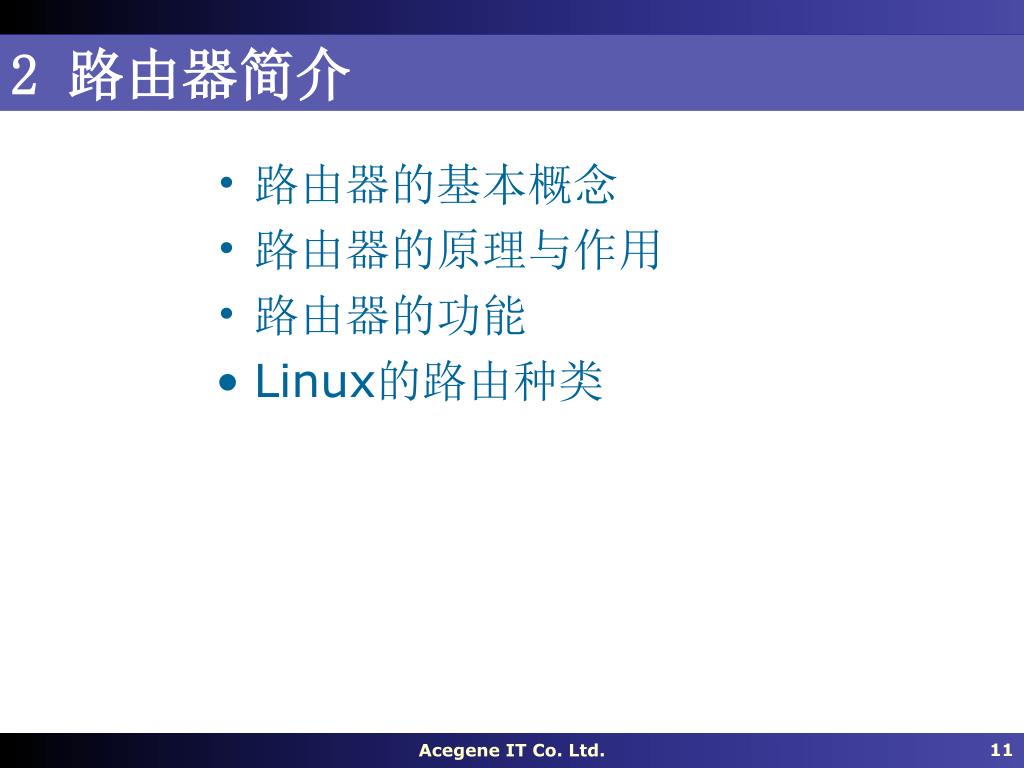

  11. 2 路由器简介 • 路由器的基本概念 • 路由器的原理与作用 • 路由器的功能 • Linux的路由种类 Acegene IT Co. Ltd.

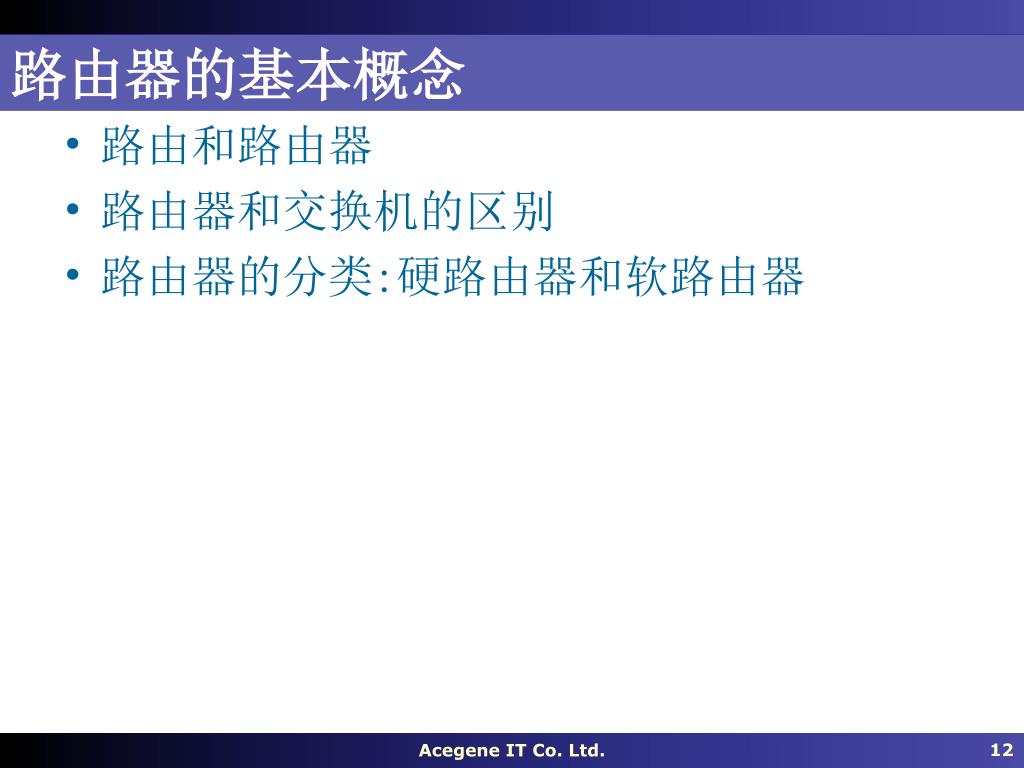

  12. 路由器的基本概念 • 路由和路由器 • 路由器和交换机的区别 • 路由器的分类:硬路由器和软路由器 Acegene IT Co. Ltd.

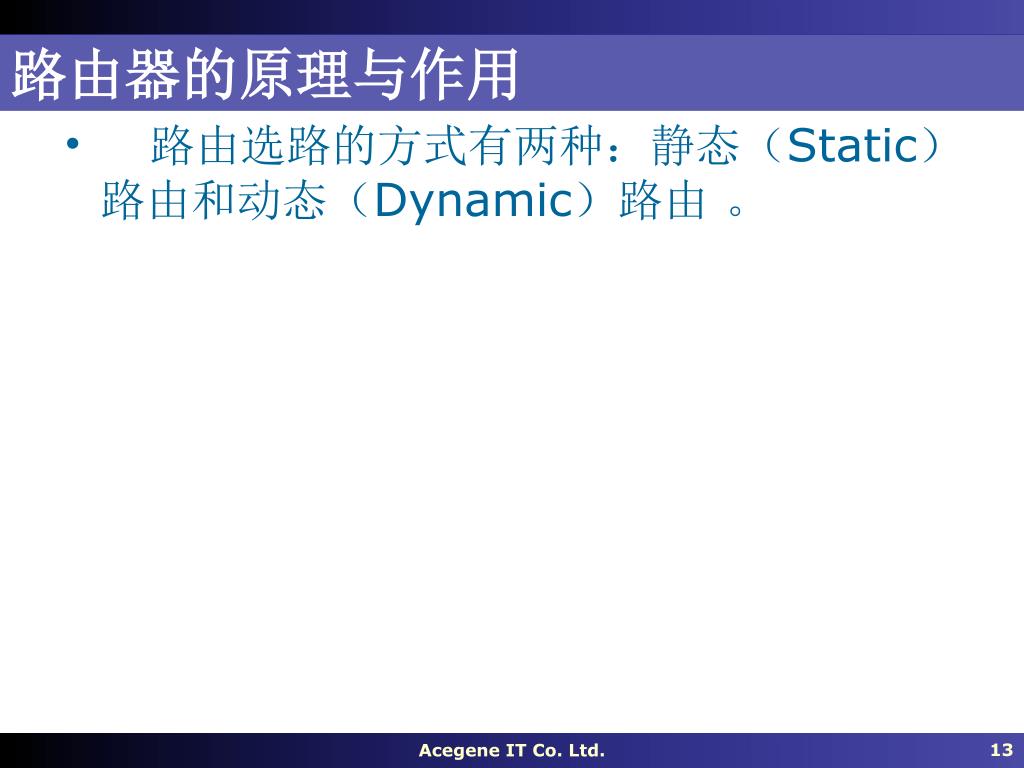

  13. 路由器的原理与作用 • 路由选路的方式有两种：静态（Static）路由和动态（Dynamic）路由 。 Acegene IT Co. Ltd.

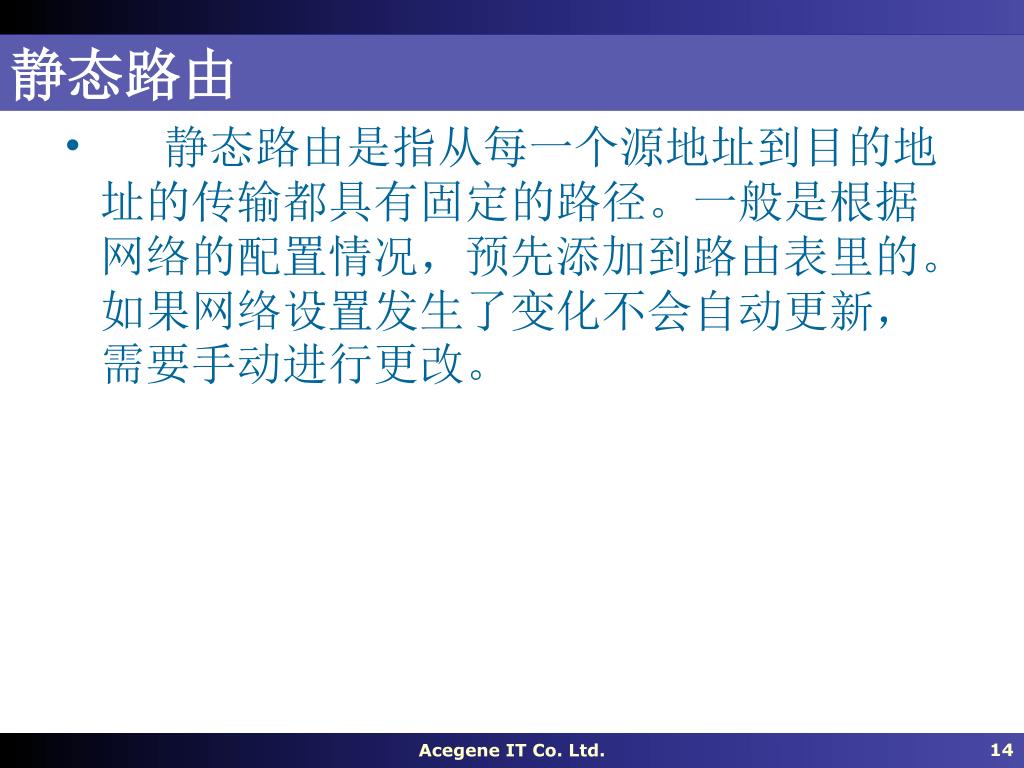

  14. 静态路由 • 静态路由是指从每一个源地址到目的地址的传输都具有固定的路径。一般是根据网络的配置情况，预先添加到路由表里的。如果网络设置发生了变化不会自动更新，需要手动进行更改。 Acegene IT Co. Ltd.

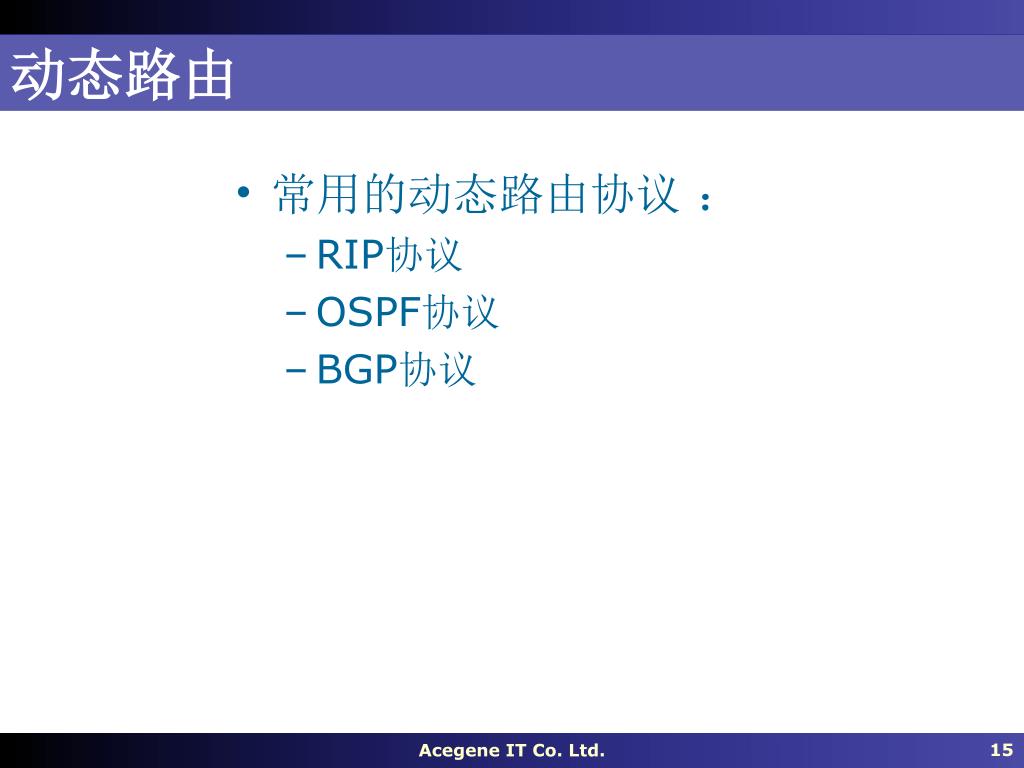

  15. 动态路由 • 常用的动态路由协议 ： • RIP协议 • OSPF协议 • BGP协议 Acegene IT Co. Ltd.

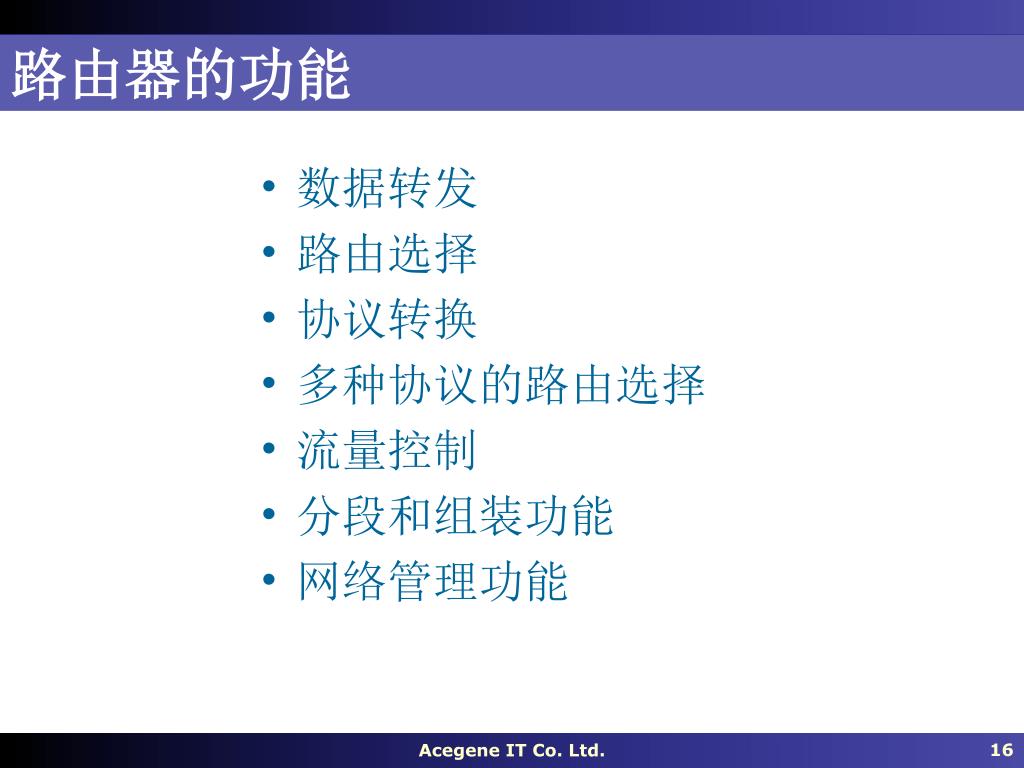

  16. 路由器的功能 • 数据转发 • 路由选择 • 协议转换 • 多种协议的路由选择 • 流量控制 • 分段和组装功能 • 网络管理功能 Acegene IT Co. Ltd.

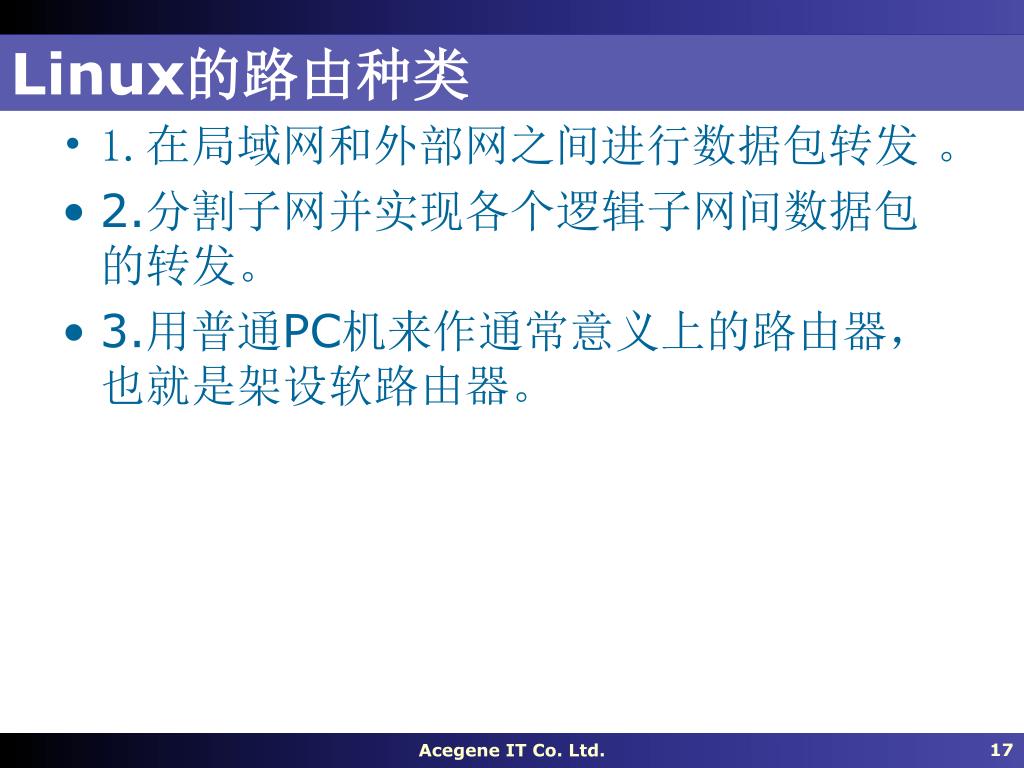

  17. Linux的路由种类 • 1.在局域网和外部网之间进行数据包转发 。 • 2.分割子网并实现各个逻辑子网间数据包的转发。 • 3.用普通PC机来作通常意义上的路由器，也就是架设软路由器。 Acegene IT Co. Ltd.

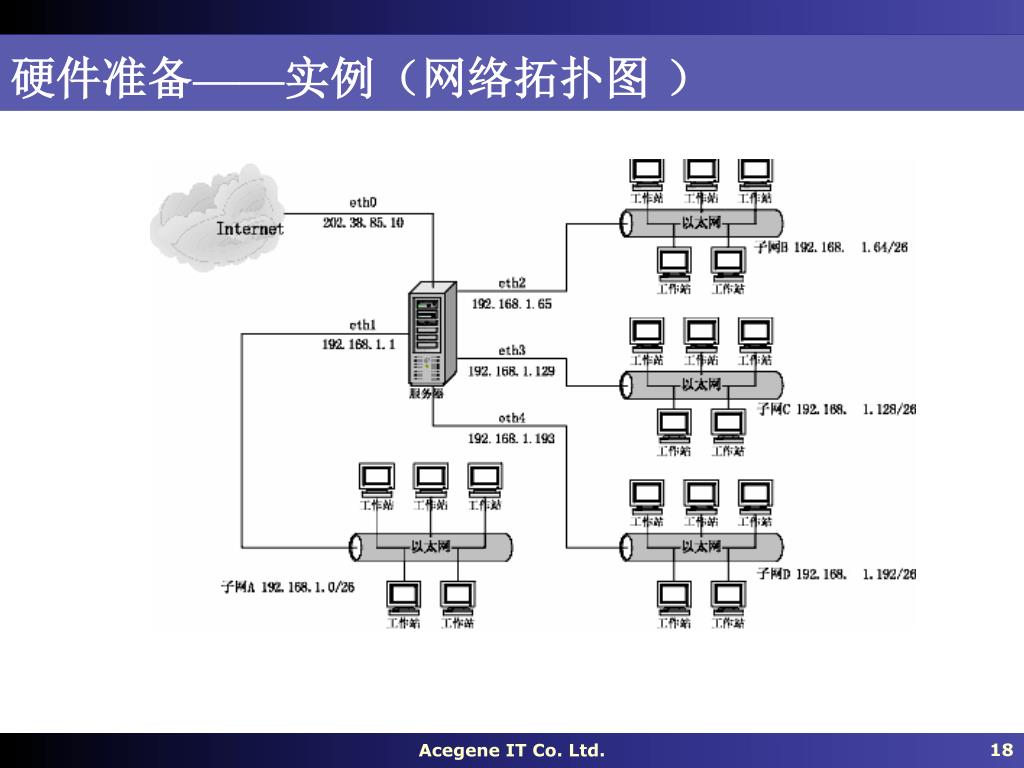

  18. 硬件准备——实例（网络拓扑图 ） Acegene IT Co. Ltd.

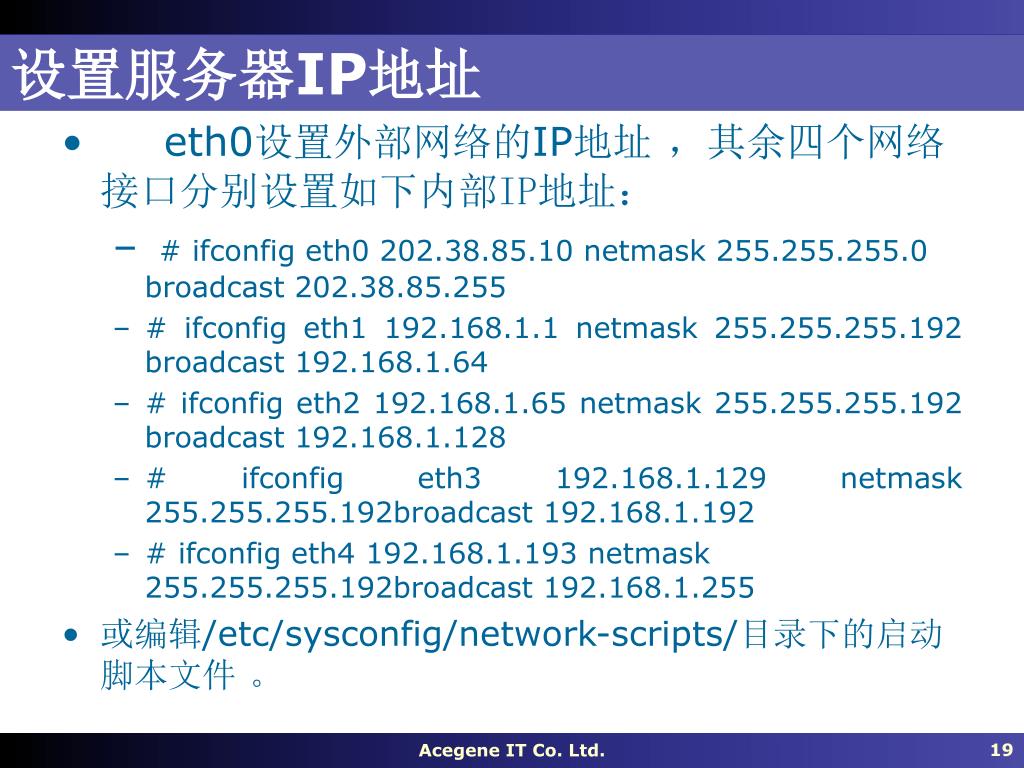

  19. 设置服务器IP地址 • eth0设置外部网络的IP地址 ，其余四个网络接口分别设置如下内部IP地址： • # ifconfig eth0 202.38.85.10 netmask 255.255.255.0 broadcast 202.38.85.255 • # ifconfig eth1 192.168.1.1 netmask 255.255.255.192 broadcast 192.168.1.64 • # ifconfig eth2 192.168.1.65 netmask 255.255.255.192 broadcast 192.168.1.128 • # ifconfig eth3 192.168.1.129 netmask 255.255.255.192broadcast 192.168.1.192 • # ifconfig eth4 192.168.1.193 netmask 255.255.255.192broadcast 192.168.1.255 • 或编辑/etc/sysconfig/network-scripts/目录下的启动脚本文件 。 Acegene IT Co. Ltd.

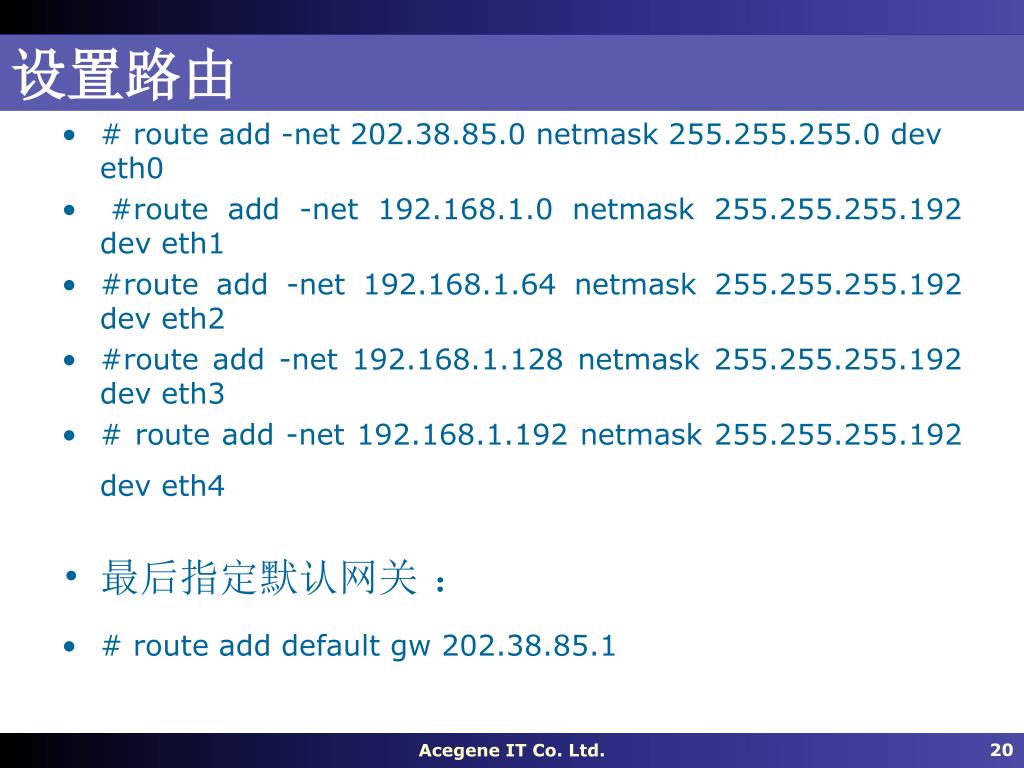

  20. 设置路由 • # route add -net 202.38.85.0 netmask 255.255.255.0 dev eth0 • #route add -net 192.168.1.0 netmask 255.255.255.192 dev eth1 • #route add -net 192.168.1.64 netmask 255.255.255.192 dev eth2 • #route add -net 192.168.1.128 netmask 255.255.255.192 dev eth3 • # route add -net 192.168.1.192 netmask 255.255.255.192 dev eth4 • 最后指定默认网关 ： • # route add default gw 202.38.85.1 Acegene IT Co. Ltd.

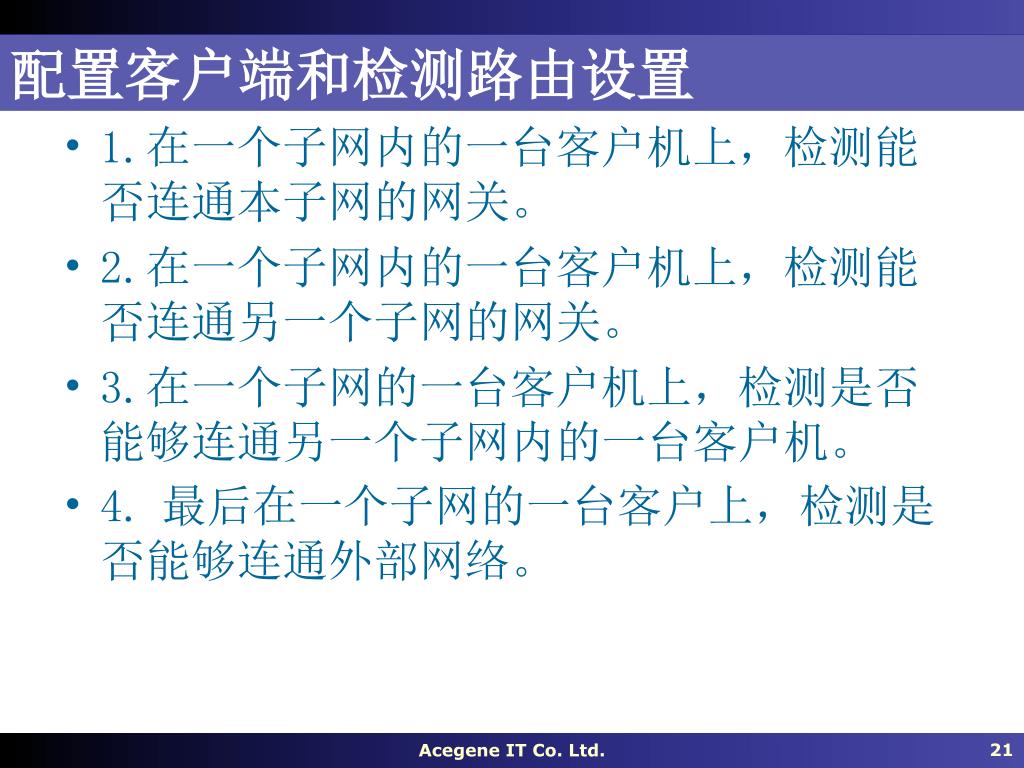

  21. 配置客户端和检测路由设置 • 1.在一个子网内的一台客户机上，检测能否连通本子网的网关。 • 2.在一个子网内的一台客户机上，检测能否连通另一个子网的网关。 • 3.在一个子网的一台客户机上，检测是否能够连通另一个子网内的一台客户机。 • 4.最后在一个子网的一台客户上，检测是否能够连通外部网络。 Acegene IT Co. Ltd.

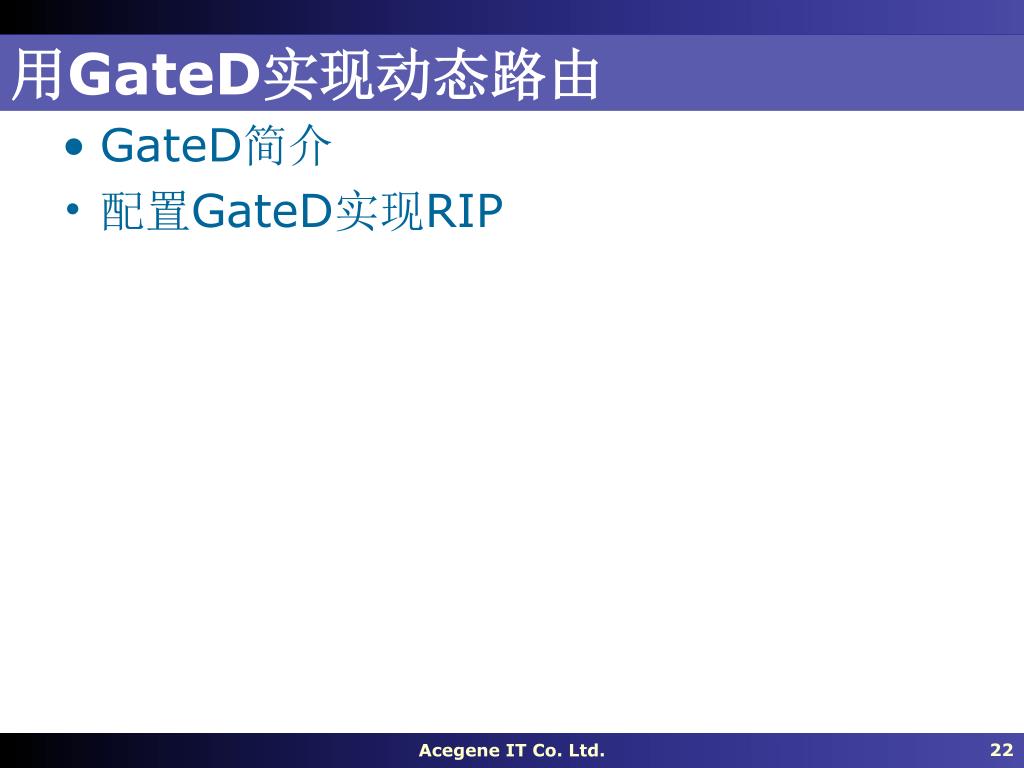

  22. 用GateD实现动态路由 • GateD简介 • 配置GateD实现RIP Acegene IT Co. Ltd.

  23. GateD简介 • GateD是一个基于路由协议之间交换信息产生的路由数据库，来处理动态路由的软件。它采用了模块化的设计，包括核心服务程序、路由信息数据库、以及多种协议的支持模块。GateD支持的路由协议主要有：RIP、DCN HELLO、OSPF、EGP和BGP。GateD最初是被用来连接NSFNET（美国国家科学基金会NSF资助的关于主干网）网络之间的交界区域。 Acegene IT Co. Ltd.

  24. rip简介 • rip报文类型： • 请求报文：查询相邻RIP设备，获得它们的距离向量表 • 响应报文：公告它的本地距离向量表中的信息 • 在以下情况下发出： • 每隔30秒发送一次 • 对另一个RIP结点产生的请求报文的响应 • 如果支持触发式，则在本地距离向量表发生变化时被发出。 • RIP使用520端口发送和接收，每个数据报最大为512字节 Acegene IT Co. Ltd.

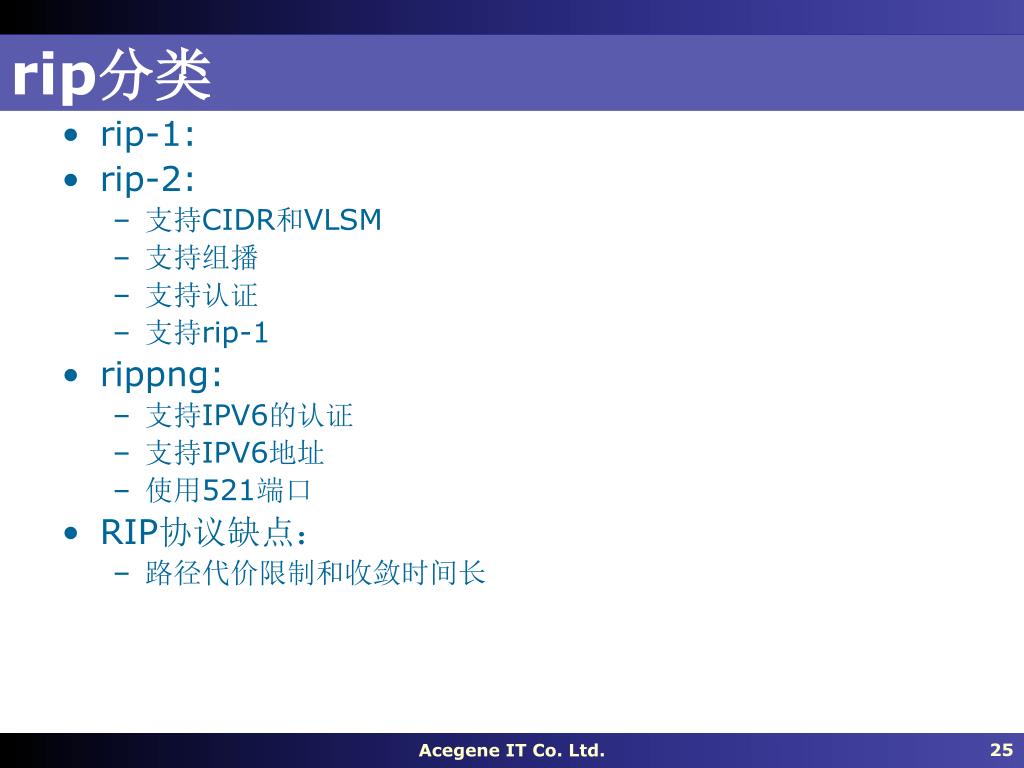

  25. rip分类 • rip-1: • rip-2: • 支持CIDR和VLSM • 支持组播 • 支持认证 • 支持rip-1 • rippng: • 支持IPV6的认证 • 支持IPV6地址 • 使用521端口 • RIP协议缺点： • 路径代价限制和收敛时间长 Acegene IT Co. Ltd.

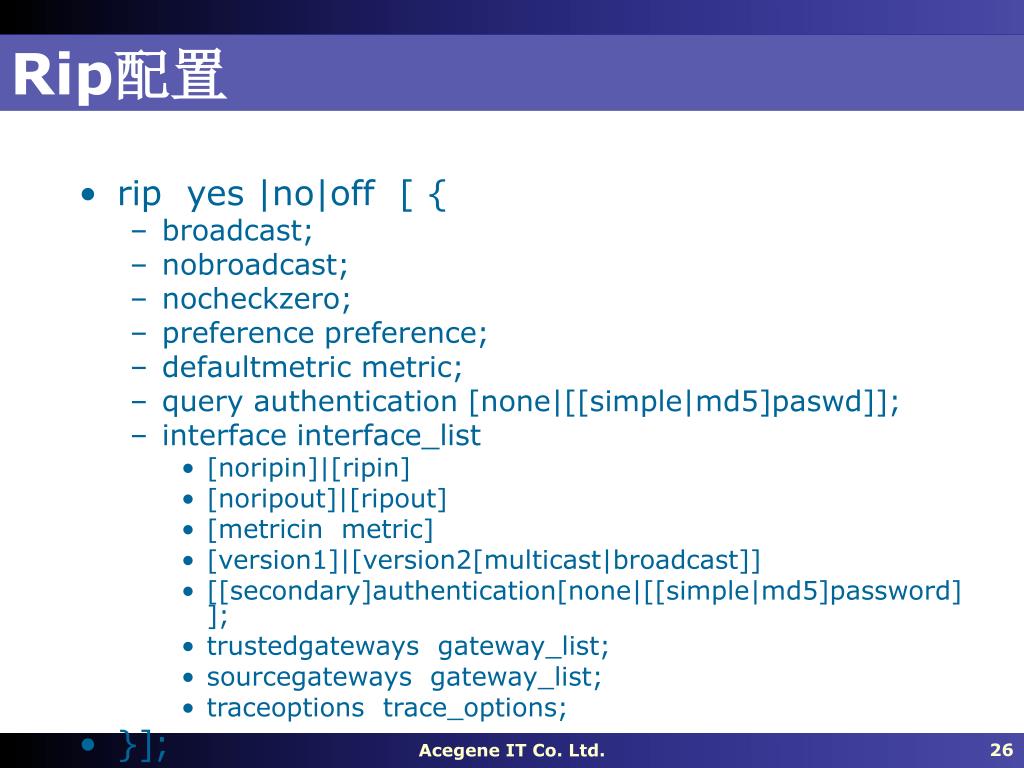

  26. Rip配置 • rip yes |no|off [ { • broadcast; • nobroadcast; • nocheckzero; • preference preference; • defaultmetric metric; • query authentication [none|[[simple|md5]paswd]]; • interface interface_list • [noripin]|[ripin] • [noripout]|[ripout] • [metricin metric] • [version1]|[version2[multicast|broadcast]] • [[secondary]authentication[none|[[simple|md5]password]]; • trustedgateways gateway_list; • sourcegateways gateway_list; • traceoptions trace_options; • }]; Acegene IT Co. Ltd.

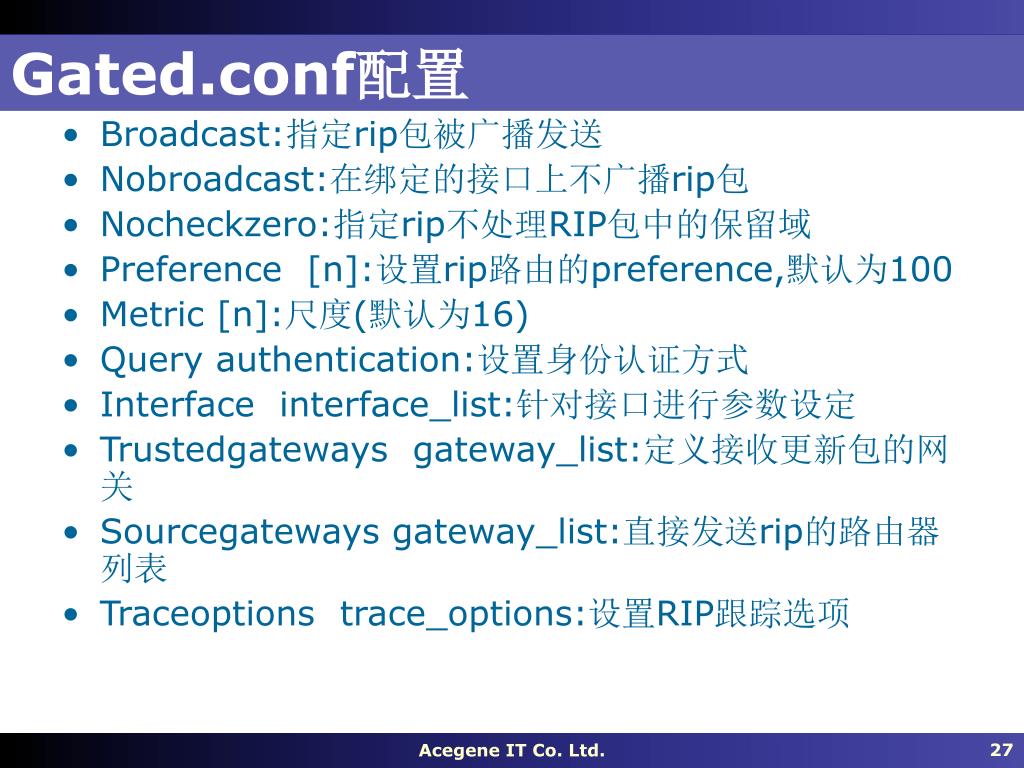

  27. Gated.conf配置 • Broadcast:指定rip包被广播发送 • Nobroadcast:在绑定的接口上不广播rip包 • Nocheckzero:指定rip不处理RIP包中的保留域 • Preference [n]:设置rip路由的preference,默认为100 • Metric [n]:尺度(默认为16) • Query authentication:设置身份认证方式 • Interface interface_list:针对接口进行参数设定 • Trustedgateways gateway_list:定义接收更新包的网关 • Sourcegateways gateway_list:直接发送rip的路由器列表 • Traceoptions trace_options:设置RIP跟踪选项 Acegene IT Co. Ltd.

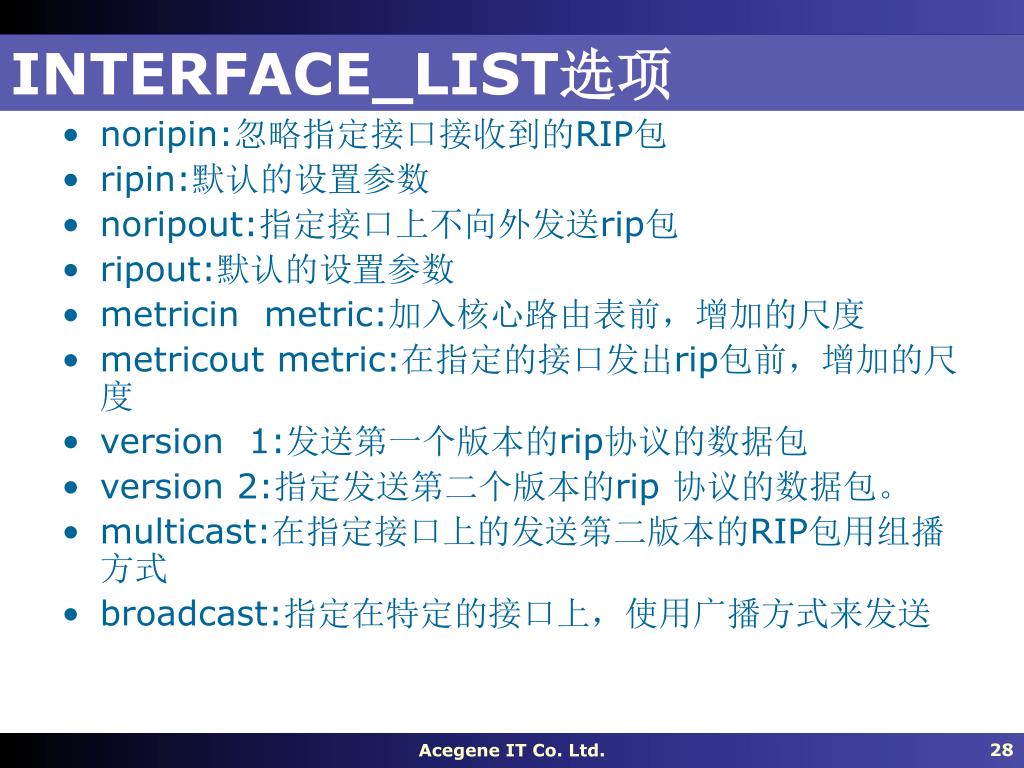

  28. INTERFACE_LIST选项 • noripin:忽略指定接口接收到的RIP包 • ripin:默认的设置参数 • noripout:指定接口上不向外发送rip包 • ripout:默认的设置参数 • metricin metric:加入核心路由表前，增加的尺度 • metricout metric:在指定的接口发出rip包前，增加的尺度 • version 1:发送第一个版本的rip协议的数据包 • version 2:指定发送第二个版本的rip 协议的数据包。 • multicast:在指定接口上的发送第二版本的RIP包用组播方式 • broadcast:指定在特定的接口上，使用广播方式来发送 Acegene IT Co. Ltd.

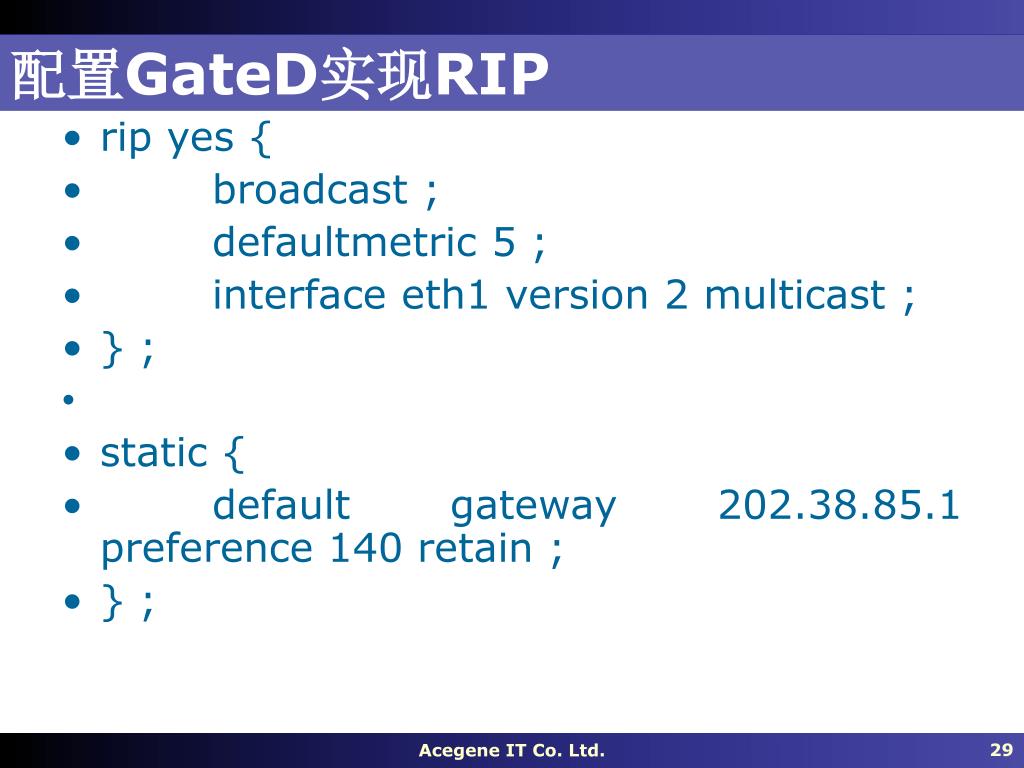

  29. 配置GateD实现RIP • rip yes { • broadcast ; • defaultmetric 5 ; • interface eth1 version 2 multicast ; • } ; • static { • default gateway 202.38.85.1 preference 140 retain ; • } ; Acegene IT Co. Ltd.

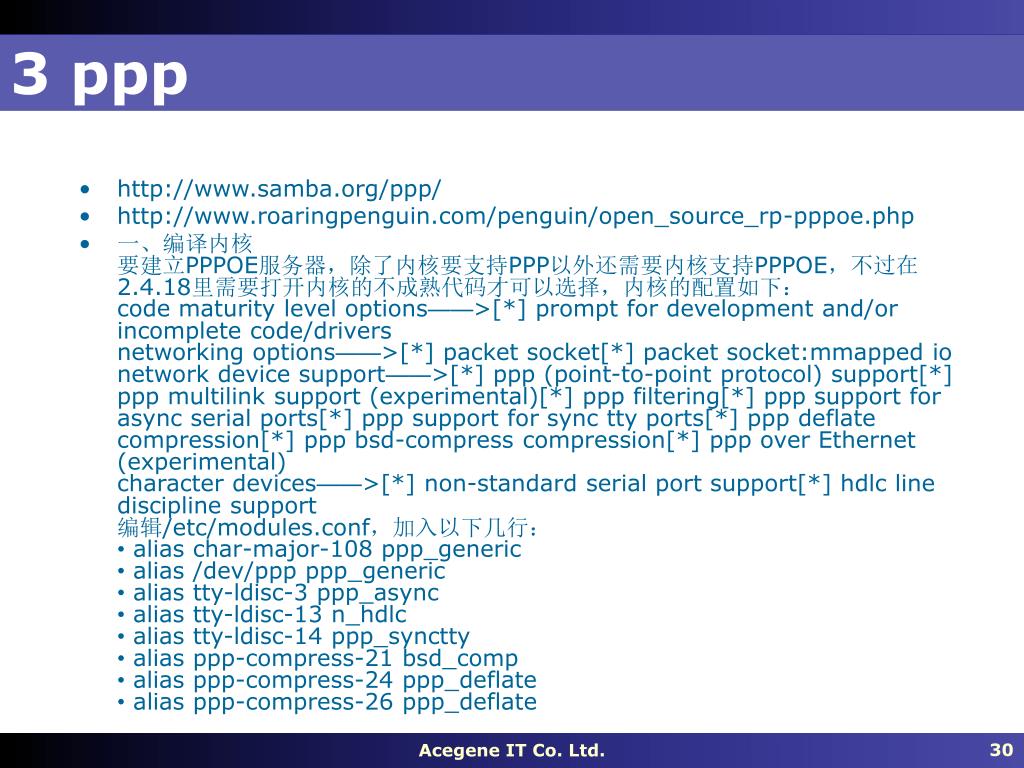

  30. 3 ppp • http://www.samba.org/ppp/ • http://www.roaringpenguin.com/penguin/open_source_rp-pppoe.php • 一、编译内核要建立PPPOE服务器，除了内核要支持PPP以外还需要内核支持PPPOE，不过在2.4.18里需要打开内核的不成熟代码才可以选择，内核的配置如下：code maturity level options——>[*] prompt for development and/or incomplete code/driversnetworking options——>[*] packet socket[*] packet socket:mmapped ionetwork device support——>[*] ppp (point-to-point protocol) support[*] ppp multilink support (experimental)[*] ppp filtering[*] ppp support for async serial ports[*] ppp support for sync tty ports[*] ppp deflate compression[*] ppp bsd-compress compression[*] ppp over Ethernet (experimental)character devices——>[*] non-standard serial port support[*] hdlc line discipline support编辑/etc/modules.conf，加入以下几行：• alias char-major-108 ppp_generic• alias /dev/ppp ppp_generic• alias tty-ldisc-3 ppp_async• alias tty-ldisc-13 n_hdlc• alias tty-ldisc-14 ppp_synctty• alias ppp-compress-21 bsd_comp• alias ppp-compress-24 ppp_deflate• alias ppp-compress-26 ppp_deflate Acegene IT Co. Ltd.

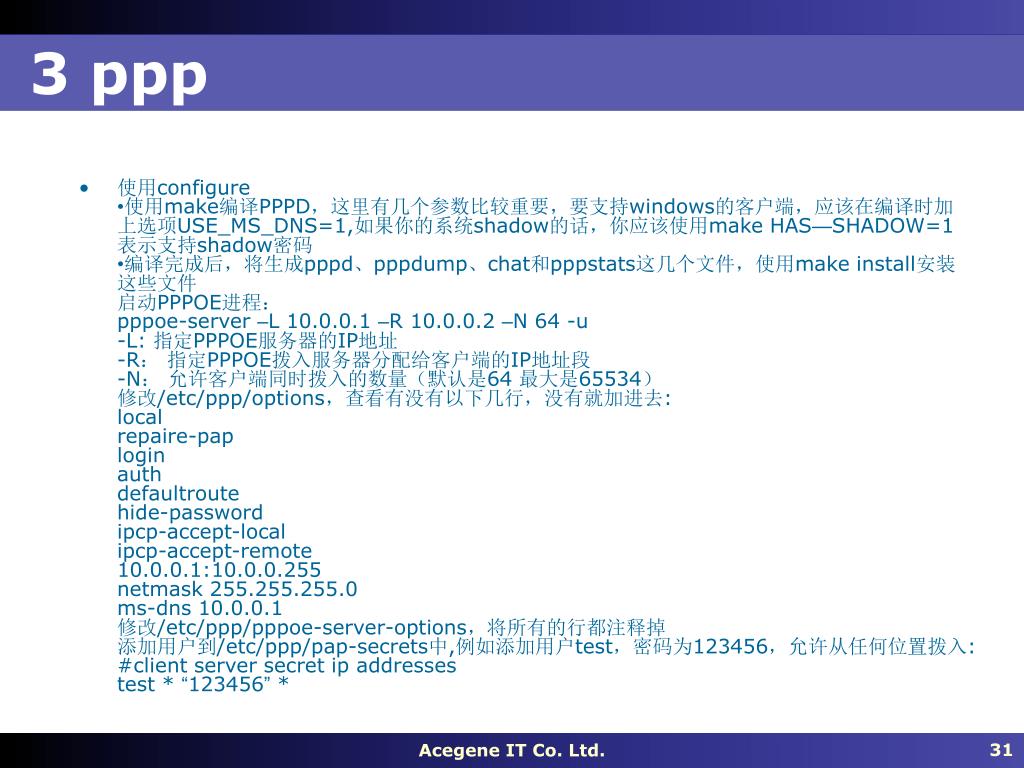

  31. 3 ppp • 使用configure•使用make编译PPPD，这里有几个参数比较重要，要支持windows的客户端，应该在编译时加上选项USE_MS_DNS=1,如果你的系统shadow的话，你应该使用make HAS—SHADOW=1表示支持shadow密码•编译完成后，将生成pppd、pppdump、chat和pppstats这几个文件，使用make install安装这些文件启动PPPOE进程：pppoe-server –L 10.0.0.1 –R 10.0.0.2 –N 64 -u-L: 指定PPPOE服务器的IP地址-R： 指定PPPOE拨入服务器分配给客户端的IP地址段-N： 允许客户端同时拨入的数量（默认是64 最大是65534）修改/etc/ppp/options，查看有没有以下几行，没有就加进去:localrepaire-pap loginauth defaultroute hide-passwordipcp-accept-local ipcp-accept-remote 10.0.0.1:10.0.0.255 netmask 255.255.255.0ms-dns 10.0.0.1 修改/etc/ppp/pppoe-server-options，将所有的行都注释掉添加用户到/etc/ppp/pap-secrets中,例如添加用户test，密码为123456，允许从任何位置拨入:#client server secret ip addressestest * “123456” * Acegene IT Co. Ltd.

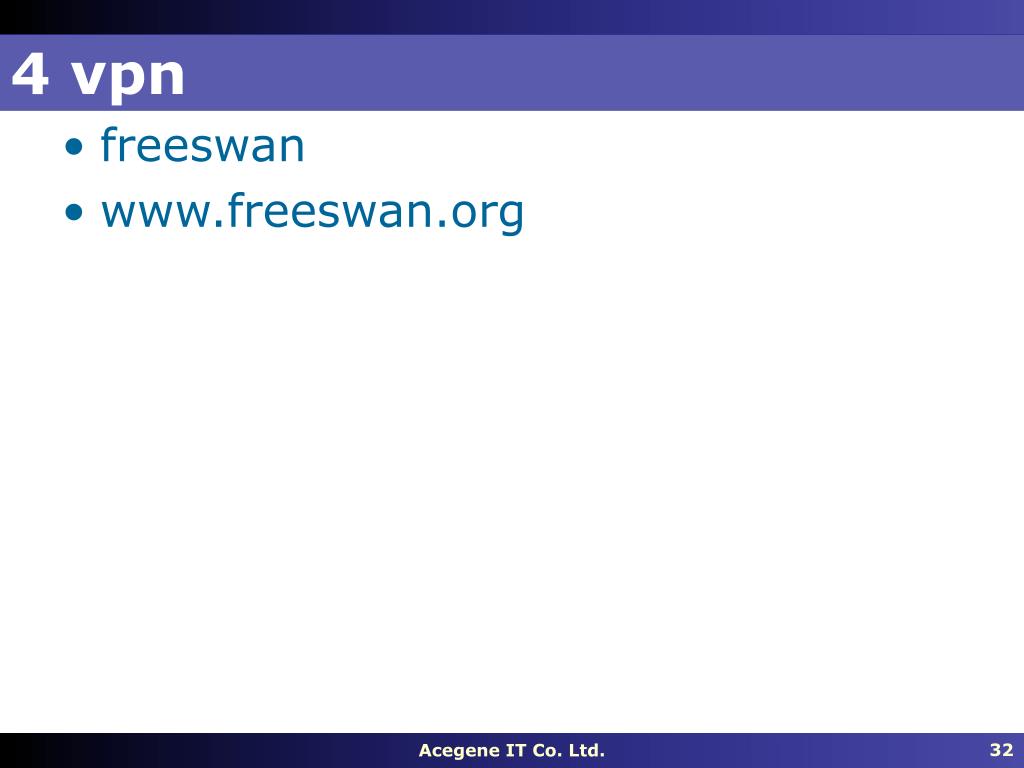

  32. 4 vpn • freeswan • www.freeswan.org Acegene IT Co. Ltd.
