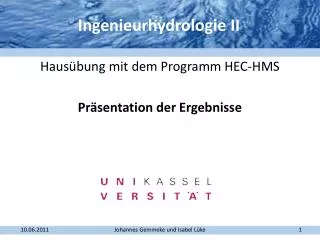

  1. Ingenieurhydrologie II Hausübung mit dem Programm HEC-HMS Präsentation der Ergebnisse

  2. Inhalt • Modellgebiet • Berechnung einer Hochwasserganglinie • Einbinden eines Reservoirs • Zusammenführen unterschiedlicher Einzugsgebiete

  3. Modellgebiet • Untersuchungsgebiet: • Gesamtgröße 6,8 km² • Lage: New Jersey USA • Gesamtgebiet • 6,8 km² • CN 81,11 • EZG Nord • 2,0 km² • CN 85,2 • EZG Süd • 4,8 km² • CN 79,4

  4. Berechnung Hochwasserganglinie (Aufgabe 1) • Abflusskurve nach einem 100-jährigen Niederschlagsereignis im EZG Nord • Gesamtes Untersuchungsgebiet ist ein EZG • Fläche 6,8 km² • CN 81,11

  5. Hochwasserganglinie

  6. Maßgebende Parameter • SCS CurveNumber (CN) • Durchlässigkeit • Versiegelung • Drainage Area • Veränderung der EZG-Größe • Niederschlagsmenge

  7. SCS CurveNumber • Empirischer Parameter • Entwickelt von der USDA • Natural Resources Conservation Service • auchals Soil Conservation Service oder SCS bezeichnet • Wird für direkter Abflüsse oder Infiltration von Regen verwendet • Beziehung auf Bodengruppen (A, B, C…), hydrologischer Bodenzustand (Poor, Fair, Good)

  8. Änderung der Bodendurchlässigkeitswerte Hoher CN-Wert: hoher Oberflächenabfluss Niedriger CN-Wert: geringer Oberflächenabfluss

  9. Abflusskurve in Abhängigkeit der Bodenbeschaffenheit

  10. Abflusskurve in Abhängigkeit der EZG-Größe

  11. Gedämpfter Abfluss mit Reservoir (Aufgabe 2) • Puffereigenschaft eines Reservoirs • Untersuchungsgebiet ist ein EZG • Fläche 6,8 km² • CN 81,11

  12. Abfluss mit/ ohne Hochwasserrückhaltebecken

  13. Abflussverhalten durch Reservoir • Reservoir als Puffer • Abflussspitze wird gedämpft und zeitlich versetzt • Wassermenge bleibt gleich

  14. Zusammenführen unterschiedlicher Einzugsgebiete (Aufgabe 3) Unterteilung des Untersuchungsgebiets in zwei Einzugsgebiete: EZG 1: 2,0 km² CN 85,2 EZG 2: 4,815 km² CN 79,4 Junction Hochwasserrückhaltebecken

  15. Abflusskurven am Zusammenfluss

  16. Zusammenfluss der EZG´s • EZG´s haben unterschiedliche Hochwasserspitzen • Durch Junction werden Spitzen addiert
