  1. XML Framework Demolsky Markus Hiebler Thomas Pindhofer Walter

  2. Agenda • History • Was ist Cocoon? • Sidemap • Pipelines • Komponenten • Control Flow • XSP • Cocoon Forms & Binding Framework • Praktisches Beispiel anhand eines Prototyp • Benutzung Cocoon und zukünftige Ziele

  3. History • 1998 von Stefano Mazzocchi entwickelt • Designziel  Klare Trennung von Inhalt und Layout • 1999 - Veröffentlichung Cocoon 1.x • 2001 - Veröffentlichung Cocoon 2 • Einführung der Sitemap und SAX-event basierter Pipelines • Top Level Project der Apache Software Fondation

  4. Was ist Cocoon? • XML-Publishing System • Input im Format XML und XSL • Cocoon arbeitet intern ausschließlich mit XML • Output in beliebiges Format und Medium • Trennung von Daten, Layout und Logik

  5. Benötigte Elemente • Sitemap • Datenquelle • Layoutbeschreibung • Core: Kernanwendung • Cocoon: Zusatzmodule • Servlet Container

  6. Die Sitemap • Kommandozentrale von Cocoon • Zentrales Dokument in einer Cocoon-Anwendung • XML-Datei (sitemap.xmap) • Konfiguration von Komponenten und Aufrufe • Modellierung logischer Abläufe (=Pipelines) • Wird in eine Java Klasse übersetzt

  7. Sitemap – Struktur 1/3

  8. Sitemap – Struktur 2/3 • <map:components/>Registrierte Komponenten die von der Sitemap verwendet werden. Erzeugen, lesen und transformieren XML-Strukturen • <map:views/>,<map:resources/> und<map:action-set/>Gruppieren registrierte Komponenten und stellen Funktionalitäten zur Verfügung, die aus einer Pipeline verwendet werden können

  9. Sitemap – Struktur 3/3 • <map:flow/>Registrierung der benötigten Flowscripts • <map:pipelines/>Wichtigster Bereich  Definition von Regeln  XML-Dokument wird mit Hilfe der Komponenten erzeugt, konvertiert und in ein bestimmtes Format ausgegeben

  10. Sitemap - Pipelines • Cocoon basiert auf dem Pipeline-Prinzip • Eine Pipeline besteht aus • einem Generator (Einlesen der XML-Datei) • 0-n Transformatoren (Umwandlung der XML-Datei) • einem Serializer (Ausgabe der neuen Datei) • Matcher und Selectoren definieren den Ablauf

  11. Sitemap – Beispieldatei <?xml version="1.0" encoding="UTF-8"?> <map:sitemap xmlns:map="http://apache.org/cocoon/sitemap/1.0"> <map:components> <map:generators> <map:generator name="serverpages" src="org.apache.cocoon.generation.ServerPagesGenerator"/> </map:generators> </map:components> <map:pipelines> <map:pipeline> <map:match pattern="index.html"> <map:generate type="serverpages" src="logic.xsp"/> <map:transform type="xslt" src="style.xsl"/> <map:serialize type="html"/> </map:match> </map:pipeline> </map:pipelines> </map:sitemap>

  12. Komponenten • Definition der „Werkzeuge“ • Vordefiniert oder selbst erstellt (Java) • Gliederung der Komponenten: Bearbeitungs-Komponenten Logik-Komponenten

  13. Matcher • Muster überprüfen • Muster wird mit pattern übergeben • Viele vordefinierte Matcher • Beliebig viel, jedoch eindeutiger Name

  14. Matcher - Beispiel • Definition: <map:matcher name="wildcard" src="org.apache.cocoon.matching.WildcardURIMatcher"/> • Ausführung: <map:match type="wildcard" pattern="index.html"> <!– Hier könnte ihre Werbung stehen --> <!– Platz für Anweisungen --> </map:match >

  15. Matcher - Auflistung • WildCard URI matcher • Regexp URI matcher • Request parameter matcher • Wildcard request parameter matcher • Wildcard session parameter matcher

  16. Selektoren • Matcher mit Verzweigungen • Viele vordefinierte Selektoren • Verschiedene Logiken durch: • <map:when/> • <map:otherwise/>

  17. Selektoren - Beispiel • Definition: <map:selector name="browser" src="org.apache.cocoon.selection.BrowserSelector"> <browser name="explorer" useragent="MSIE"/> <browser name="netscape" useragent="Mozilla"/> </map:selector> • Ausführung: <map:select type="browser"> <map:when test="netscape"> <!-- Anweisungen für Netscape --> </map:when> <map:otherwise> <!-- Anweisungen für alle anderen Browser--> </map:otherwise> </map:select>

  18. Selektoren - Auflistung • BrowserSelector • CodeSelector • HostSelector • ParameterSelector • HeaderSelector • RequestSelector • SessionSelector

  19. Actions • Ausgeführter Java-Code • Klassen befolgen gewisse Richtlinien • Beliebig komplexer Code möglich • Zugriff auf Request- oder Session-Attribute • Action Parameterzugriff: • <map:read src="{filename}"/>

  20. Actions - Beispiel • Definition: <map:actions> <map:action name="myAction" src="foo.bar.MyAction"/> </map:actions> • Ausführung: <map:act type="myAction"> <!-- Nur ausgeführt, wenn eine Java-Map zurück geliefert wird --> </map:act>

  21. Actions - Auflistung • Database Actions • Sendmail Action • Session Action

  22. Generatoren • Dient zum Einlesen von Daten • Beliebige Daten in SAX-Stream verwandeln • XML – Dateien • Daten über HTTP • Daten von Festplatte • Nicht-XML-Strukturen werden bestmöglich „umgewandelt“ weitergegeben

  23. Generatoren - Beispiel • Definition: <map:generators> <map:generator name="file" src="org.apache.cocoon.generation.FileGenerator"/> </map:generators> • Ausführung: <map:generate type="file" src="document.xml"/>

  24. Generatoren - Auflistung • Default: • File Generator • Core: • Director Generator • MP3directory Generator • Request Generator • ... • Optional: • HTML Generator • PHP Generator • …

  25. Transformatoren • Umwandlung SAX-Stream in einen anderen SAX-Stream • Gesteuert über XSLTs

  26. Transformatoren - Beispiel • Definition: <map:transformers> <map:transformator name="xsl" src="org.apache.cocoon.transformation.TraxTransformer"/> </map:transformers> • Ausführung: <map:transform type="xsl" src="document2html.xsl"/>

  27. Transformatoren - Auflistung • XSLT Transformer (Default transformer) • Fragment Extractor Transformer • I18n Transformer • Log Transformer • SQL Transformer • Filter Transformer • Read DOM Session Transformer • …

  28. Serializer • Umwandeln des Streams • Output hat binäres oder textuelles Format • Steht immer am Ende einer Pipeline • Meist letzter Schritt

  29. Serializer - Beispiel • Definition: <map:serializers> <map:serializer name="html" mime-type="text/html„ src="org.apache.cocoon.serialization.HTMLSerializer"/> </map:serializers> • Ausführung: <map:serialize type="html" />

  30. Serializer - Auflistung • HTML Serializer (The default serializer) • XHTML Serializer • XML Serializer • Text Serializer • HSSF (XLS) Serializer (optional) • PDF Serializer (optional) • PS Serializer (optional) • PCL Serializer (optional) • WAP/WML Serializer • SVG Serializer • SVG/XML Serializer • …

  31. Reader • Lesen und Ausgeben von Daten • Kombination von Generatoren und Serializern • Kein Umweg über Transformatoren • Keine Umwandlung in SAX-Stream • zB.: Bilder oder reiner Text

  32. Reader - Beispiel • Definition: <map:readers> <map:reader name="resource" src="org.apache.cocoon.reading.ResourceReader"/> </map:readers> • Ausführung: <map:read type="resource" src="resources/irgendeinbild.jpg" mime-type="image/jpg"/>

  33. Reader - Auflistung • AxisRPC Reader (Optional: Axis block) • Database Reader (Optional: Database block) • Directory ZIP Archiver (Scratchpad) • Image Reader • JSP Reader (Optional: JSP block) • Resource Reader (The default reader)

  34. Control Flow • Bestimmt die Logik von Cocoon • Definiert Ablauf der Webanwendung • Hält Eingaben für die Dauer der Anwendung persistent • Verwendet Javascript als Sprache

  35. Control Flow – Beispiel 1/3 • Implementierung eines einfachen Taschenrechners • Komponenten: • Sitemap.xmap • calculatorController.js • benötigten Html-Dateien

  36. Control Flow – Beispiel 2/3 • Sitemap.xmap <map:flow language=”javascript”> <map:script src=”calculatorController.js”/> </map:flow> <map:pipelines> <map:pipeline> <map:match pattern=”calculator/index.html”> <map:call function=”calculator”/> </map:call> </map:match> </map:pipeline> </map:pipelines>

  37. Control Flow – Beispiel 3/3 • calculatorController.js function calculator() { var a,b,operator; cocoon.sendPageAndWait(”getA.html”); a=cocoon.request.get(”a”); cocoon.sendPageAndWait(”getB.html”); b=cocoon.request.get(”b”); cocoon.sendPageAndWait(”getOperator.html”); operator=cocoon.request.get(”op”); try { if(operator==”plus”) cocoon.sendPage(”result.html”,{result: a + b }); else cocoon.sendPage(”result.html”,{result: a − b }) ; }catch(exception) { cocoon.sendPage(”error.html”,{message: ”Operation failed: ” + exception.toString()}); } }

  38. Control Flow - Continuations • Zustand eines Programms wird festgehalten • Beispiel sendPageAndWait() • Programm hält an • Wartet bis es Informationen bekommt • Submit im HTML-Formular lässt das Programm fortsetzen

  39. XSP – Extensible Server Page • Bettet Logik in ein XML-Dokument ein • XSP Dokument wird durch XSP Parser interpretiert • Sprachenunabhängig, meist aber Java • Control Flow löst XSP immer mehr ab

  40. XSP – Beispiel 1/2 • HelloWorld.xsp <?xml version="1.0" encoding="ISO-8859-1"?> <xsp:page language="java" xmlns:xsp="http://apache.org/xsp"> <xsp:logic> private String S = “Hello World“; private String add() { return S; } </xsp:logic> <page> <title>Überraschung, Hello World</title> <content> Typisch, <xsp:expr>add()</xsp:expr> </content> </page> </xsp:page>

  41. XSP – Beispiel 2/2 • Sitemap.xmap <map:generators> <map:generator name="serverpages" src="org.apache.cocoon.generation.ServerPagesGenerator"/> </map:generators> ... <map:pipeline> <map:match pattern=„HelloWorld"> <map:generate type="serverpages" src=„HelloWorld.xsp" /> <map:serialize type="xml" /> </map:match> </map:pipeline> ...

  42. Cocoon Forms (CForms) • Basis für interaktive Web-Applikationen • Zur Zeit noch in Beta Version • Data Binding, Validation, Datentypen • AJAX Support • Trennung von Datenmodell und Formmodell 2 Bestandteile Form Model Form Template

  43. CForms – Form Model • Beschreibung der Struktur der Form (Form-Definition) • KEINE Präsentationsdaten • Besteht aus einer Menge von Widgets • Widget ist ein Objekt:- Kann seinen Zustand aus dem Request lesen- Kann sich selbst validieren- Besitzt XML-Repräsentation (zB.: Textfeld)

  44. CForms – Form Template • Definiert die Präsentation • Legt fest wo die einzelnen Widgets der Form-Definition platziert werden • Zusammenführung mit dem Form Model im Forms Template Transformer

  45. Funktionsweise von CForms

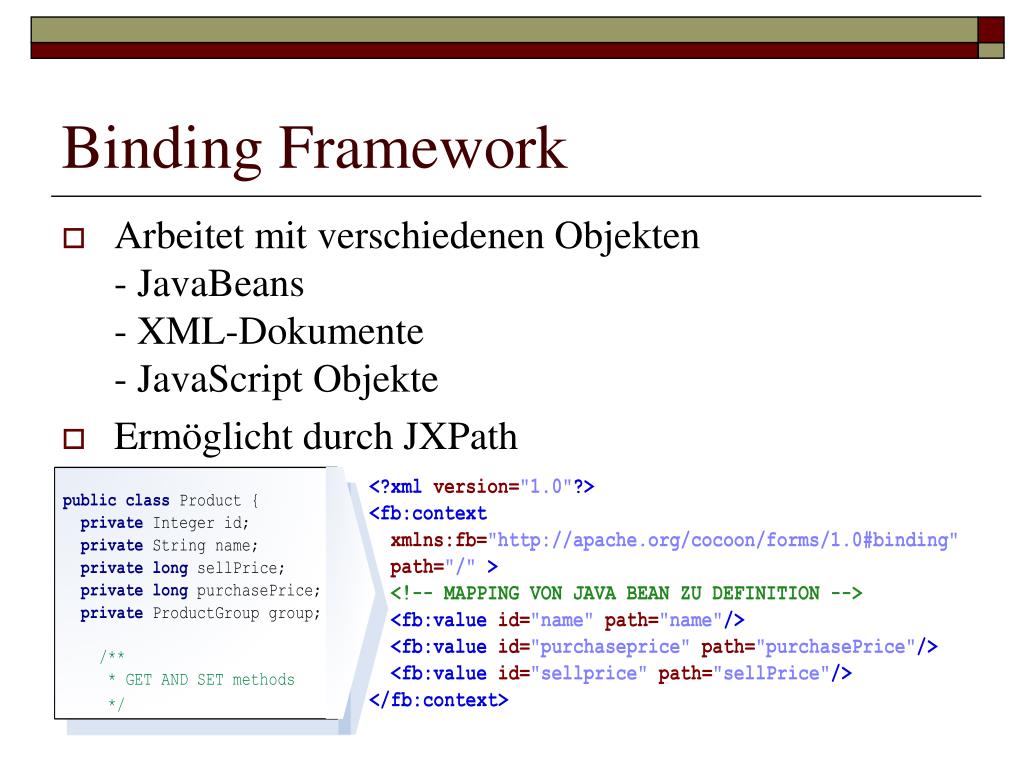

  46. Binding Framework • Arbeitet mit verschiedenen Objekten- JavaBeans- XML-Dokumente- JavaScript Objekte • Ermöglicht durch JXPath

  47. Cocoon Prototyp 1/2 • Produktmanagement • Anlage und Bearbeitung von Produkten • Demonstriert die Basis-Konzepte von Cocoon

  48. Cocoon Prototyp 2/2 - Layers

  49. Benutzen von Cocoon: • Mit kleinen Problemen beginnen • Bestehende Blocks durchsuchen • XML (XSLT, XPath,..) lernen  • Verwende Caching (guter Support von Cocoon) • Für längere Projekte verwenden • Logik von den pipelines und XSLTs fernhalten • Trennung von Design und Content!!!

  50. Zukunft von Cocoon • Kleiner Kern mit vielen performanten „Blocks“ • Einfacher für simple Aufgaben • Steigern Performance • Erleichterung Einstieg • Modularität verstärken • Verstärkter Einbau von AJAX
