PSO800 e PXO400 Descrição do Hardware

1. PSO800 e PXO400 Descrição do Hardware

2. Apresentação • Serviço de voz no PC • Integração com rede PSTN • 4 ou 8 interfaces FXO • Interface PCI 32bits/33Mhz 3.3V/5V r2.2

3. Apresentação PXO400 PSO800

4. Blocos principais

5. Circuito de Proteção • • TVS para proteção entre TIP e RING na placa-base(Não Montado)‏ • • TVS para proteção de TIP e RING para GND na placa-base • • Centelhador tripolar entre TIP, RING e GND na placa-base • • Filtro de modo comum entre TIP e RING no módulo FXO (Não montado)‏ • Filtro “bead” no TIP e no RING

6. Circuito de Proteção

7. Módulo FXO • • CODEC para conversão D/A • • Circuito DAA para linha analógica • • Detecção de gancho • Detecção de ring • • Detecção de tons por hardware • • Interface de controle via SPI

8. Módulo FXO – PS0400 SI3019 SI3050

9. Módulo FXO – PS0400

10. Driver-PSO800/PXO400 Sistema Operacional LINUX ASTERISK Aplicação libsupertone libsupertone Responsável por gerar e detectar tons ZAPTEL ZAPTEL Driver do Asterisk que controla o HW(PSO800)‏ Interface de configuração do HW (Canais FXO)‏ Não faz parte do Asterisk. DRIVER Permite o sistema operacional comunicar-se com hardware (“seta” valores elétricos para interface de linha)‏ HW-PSO800

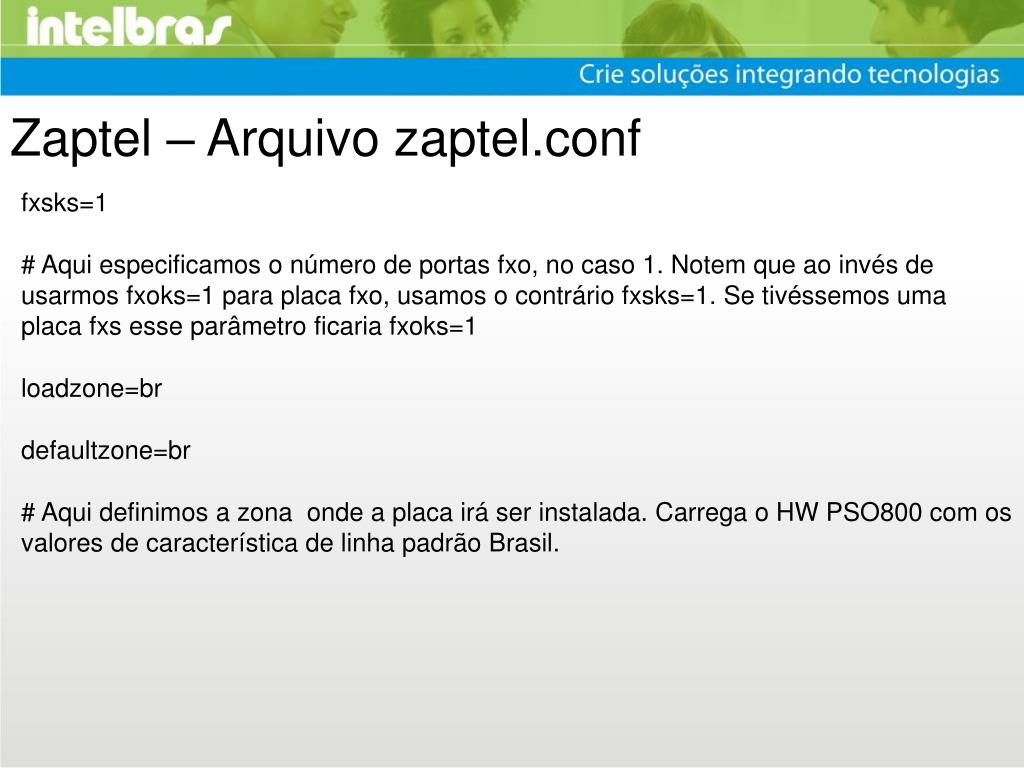

11. Zaptel – Arquivo zaptel.conf fxsks=1 # Aqui especificamos o número de portas fxo, no caso 1. Notem que ao invés de usarmos fxoks=1 para placa fxo, usamos o contrário fxsks=1. Se tivéssemos uma placa fxs esse parâmetro ficaria fxoks=1 loadzone=br defaultzone=br # Aqui definimos a zona onde a placa irá ser instalada. Carrega o HW PSO800 com os valores de característica de linha padrão Brasil.

12. Implementações no Driver • Ganho de RX (importante para detecção de chamada em PABX)‏ • Ajuste no nível de tensão de detecção de ring • Impedância de linha(600/900)‏ • Identificação DTMF (passa os MF's na hora correta. Não faz o caller id, quem faz a identificação é o asterisk).

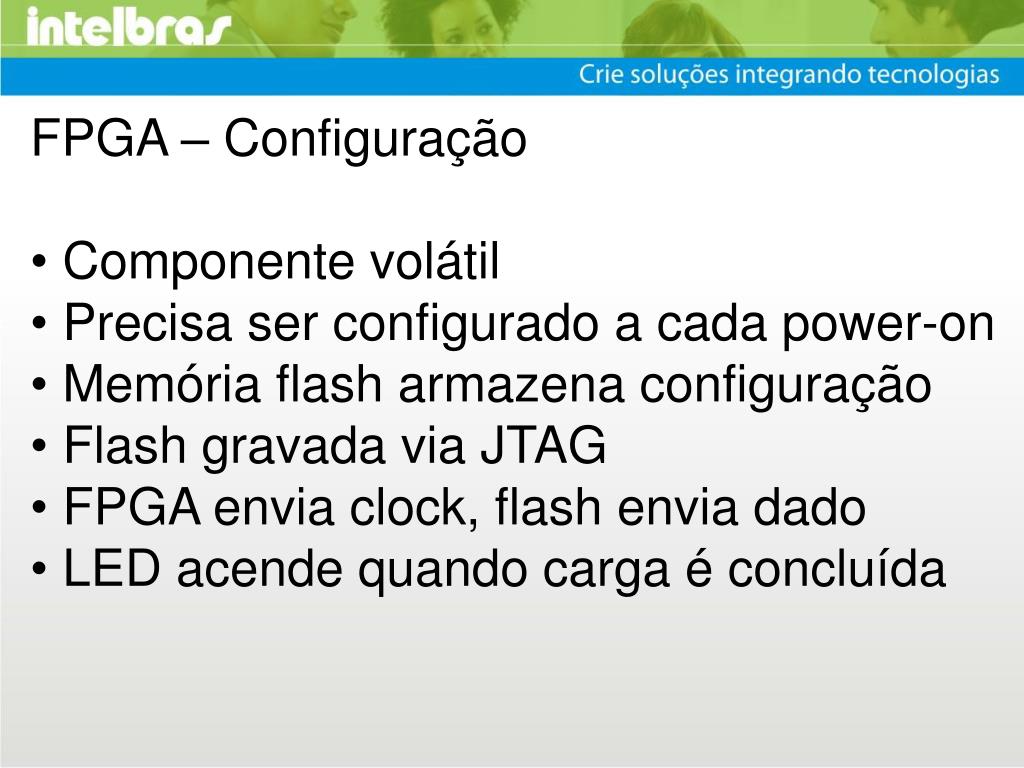

13. FPGA – Configuração • Componente volátil • Precisa ser configurado a cada power-on • Memória flash armazena configuração • Flash gravada via JTAG • FPGA envia clock, flash envia dado • LED acende quando carga é concluída

14. FPGA – Configuração

15. FPGA • Lógica programável com várias funções • Framer: geração de frames para CODECs • Geração de chip selects para CODECs • Interface SPI para configuração dos CODECs • Bufferização dos time-slots • Geração e contagem de IRQs • Interface com o PLX

16. FPGA – I/O

17. Interface PCI • Conexão da placa PSO800 com o PC • Interface implementada pelo PLX9030 • Funciona como um bridge • Escravo para o barramento PCI • Mestre para o barramento local

18. Interface PCI

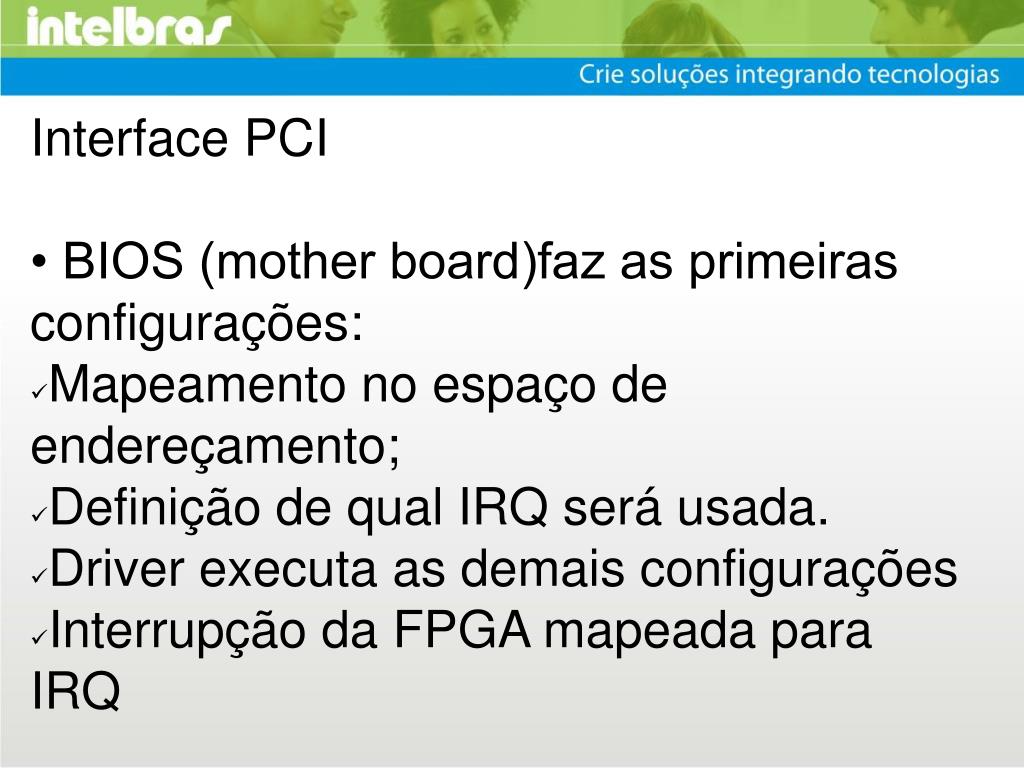

19. Interface PCI • • BIOS (mother board)faz as primeiras configurações: • Mapeamento no espaço de endereçamento; • Definição de qual IRQ será usada. • Driver executa as demais configurações • Interrupção da FPGA mapeada para IRQ

20. Interface PCI • PLX faz a interface com a E2PROM • E2PROM armazena número serial

21. Reguladores de tensão • Tensões geradas a partir dos 5V da PCI • FPGA precisa de 3.3V, 2.5V e 1.2V • Demais componentes: 3.3V • U6 gera 3.3V a partir do 5V • U7 gera 2.5V a partir do 3.3V • U8 gera 1.2V a partir do 3.3V
