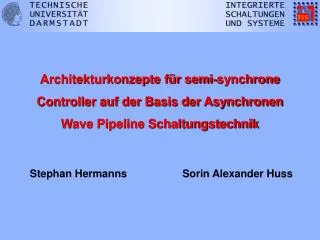

  1. Architekturkonzepte für semi-synchrone Controller auf der Basis der Asynchronen Wave Pipeline Schaltungstechnik Stephan Hermanns Sorin Alexander Huss

  2. Stephan Hermanns: Architekturkonzepte für semi-synchrone Controller auf der Basis der Asynchronen Wave Pipeline Schaltungstechnik

  3. Controller (FSM)         Controller + Waves = unabhängige Automaten Automat N N unabhängigeparallele Automaten Automat 1 (Async.) Wave Pipeline N Datenwellen Request

  4. Folgezustand nAutomat 2 Problem:Synchronisationvon Eingabe- und Zustandswellen 2 Zustand nAutomat 1 1 1 5 4 3 2 1 5 4 3 Folgezustand nAutomat 3ist fast fertig Eingabe nAutomat 1 Welle, Automat 4 5 4 3 Ausgabe nAutomat 3 4 Timing der parallelen Automaten und Synchronisationproblem

  5. Eingangs-signalform InternerGatterzustand Variationen in … Temperatur Geometrie Spannung   Delay und tzz+ nicht exakt bekannt. Aber: Intervall für Zustandswechsel bekannt, wenn Startzeitpunkt der Berechnung bekannt Problem: Delay-Variationen Delay-Variationen in WP-Gatterstrukturen

  6. Anforderungen an WP-Gatterstrukturen Signal 1gültig Überlappungzw. Signal 1/2 Mindestabstandzweier Wellen Meta-/Kontroll-information Zeigt Gültigkeit des2. Signals an Signal 2ungültig/keine Daten

  7. Das wird eng… 2 Maximalabstandwurde überschritten,z. B. durch akkumulierte Delay-Variationen Treff‘ ich michmit 2 oder 3?! 1 3 2 1 5 4 3 Bin gleich fertig Schaltwerke mit WP: Zusätzliche Anforderungen Wellen für NAutomaten brauchen RaumMaximalabstand und -ausdehnung Zustand darf Startzeitpunkt nicht (mit-)bestimmen (Maximalabstand kann überschritten werden)

  8. C Architekturen zur Synchronisation vonEingabe- und Zustandswellen Asynchrones Protokoll durchMuller-C Elemente Eingabe- vor Zustandssignalen stabil Zustands- vor Eingabesignalen stabil

  9. Synchronisation: Asynchrones Protokoll durch Muller-C Elemente Meta-/Kontroll-informationderZustandssignale  C Meta-/Kontroll-informationderEingabesignale  • Nachteile: • Hohe Latenz und längerdauernde Überlappung • C Elemente für Speed-independent Modelle gedacht.WP basiert auf Bounded-Wire-and-Delay Modell • Zustandsdatenwellen bestimmen Startzeitpunkte mit

  10. C Architekturen zur Synchronisation vonEingabe- und Zustandswellen Asynchrones Protokoll durchMuller-C Elemente Eingabe- vor Zustandssignalen stabil Zustands- vor Eingabesignalen stabil

  11. Eingabe Startzeitpunktewerden der Umgebung gemeldet X Zustand  Meta-/Kontroll-informationderZustandssignale Z  Synchronisation: Eingabe- vor Zustandssignalen stabil Eingabe wird vor Zustand gültig • Nachteile: • Zustandsdatenwellen bestimmen Startzeitpunkte • Vorteile: • Niedrige Latenz des Synchronisierers

  12. C Architekturen zur Synchronisation vonEingabe- und Zustandswellen Asynchrones Protokoll durchMuller-C Elemente Eingabe- vor Zustandssignalen stabil Zustands- vor Eingabesignalen stabil

  13. Eingabe Die erste Welle im Burstzeigt denAnfang eines Bursts an X t Zustand  Z Meta-/Kontroll-informationderEingabesignale t  Burst X fest variabel t Synchronisation: Zustands- vor Eingabesignalen stabil Zustand wird vor Eingabe gültig • Nachteile: • Gruppen (Bursts) von NisochronenEingabewellen nötig • Vorteile: • Bursts untereinander anisochron (geringere mittl. Latenz) • Niedrige Latenz des Synchronisierers

  14. T = -5 … 85ºC U = 3,3V keine PV 2,5 ns 3,16 ns 150 ps 600 ps 2 Anwendung: Sequentieller 32bit Multiplizierer Kern: 16bit Brent-Kung Addierer Schaltungstechnik: Self-Resetting CMOS (SRCMOS) Technologie: 0,35µm CSD (AMS)

  15. Vergleich mit synchronen Wave Pipelines Zusammenfassung • Synchrone Wave Pipelines • Die Latenz wird durch den Worst Case bestimmt • explizite Speicherelemente und Taktsignal(e) erforderlich • keine Reduzierung der Leistungsaufnahme wenn Idle • Schaltwerke mit Asynchronen Wave Pipelines • Latenz wird im Mittel reduziert • Keine Speicher außer Parasiten / kein Takt nötig, aber • Verteilung des Request-Signals erfordert ähnliche, lokale Behandlung

  16. Delay-Variation durch Temperatur -5ºC 2,5ns 85ºC 3,16ns

  17. Delay-Variation durch Gatterzustand 2ps

  18. Elliptic Curve Crypto Chip
