F AANYAGÚ TARTÓSZERKEZETEK

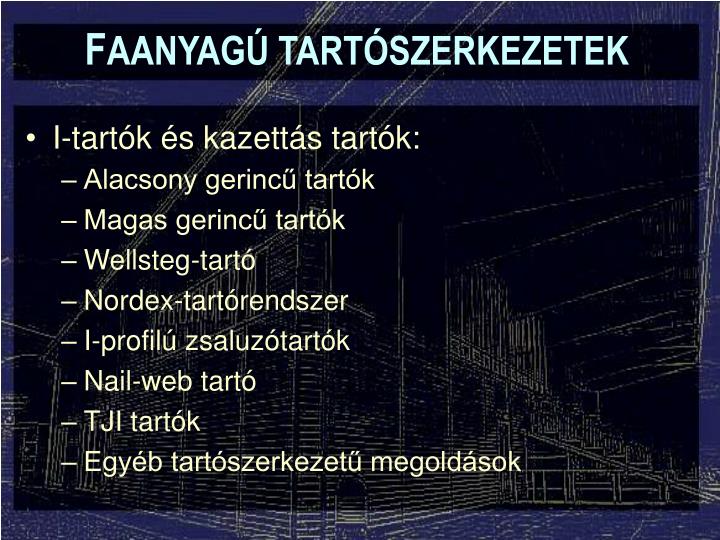

1. FAANYAGÚ TARTÓSZERKEZETEK • I-tartók és kazettás tartók: • Alacsony gerincű tartók • Magas gerincű tartók • Wellsteg-tartó • Nordex-tartórendszer • I-profilú zsaluzótartók • Nail-web tartó • TJI tartók • Egyéb tartószerkezetű megoldások

2. FAANYAGÚ TARTÓSZERKEZETEK • Alacsony gerincű tartók: • T, I és kazettás tartók • Szögezett, ragasztott, vagy szögezett-ragasztott kivitelben • Ált. fűrészelt, ritkábban gyalult elemekből • Geometriai szabályok: ld. könyv

3. FAANYAGÚ TARTÓSZERKEZETEK • Alacsony gerincű tartók:

4. FAANYAGÚ TARTÓSZERKEZETEK • Magas gerincű tartók: • I és kazettás tartók • Övek: I. és II. szil. kat. fűrészáru • Gerinc: egymást keresztező kétrétegű, szögezett kapcsolatú deszkázat v. rétegelt lemez

5. FAANYAGÚ TARTÓSZERKEZETEK • Magas gerincű tartók:

6. FAANYAGÚ TARTÓSZERKEZETEK • Wellsteg tartó (hullámlemez-gerincű tartó)

7. FAANYAGÚ TARTÓSZERKEZETEK • Wellsteg tartó (hullámlemez-gerincű tartó) • Lehet I-tartó, dupla gerincű, vagy „kazettás” • Övelemek: min. II. szil. kat. fűrészelt vagy gyalult fenyő fűrészáru (ékcsapos toldás megengedett) • Gerinclemez: három rétegű víz- és főzésálló bükk vagy nyár rétegeltlemez.A fedőrétegek a tartó hosszára merőlegesek. • A gerinclemez szükség szerint ferde lapolással toldhatók (1:10 rézsű)

8. FAANYAGÚ TARTÓSZERKEZETEK • Wellsteg tartó (hullámlemez-gerincű tartó) • Hullámlemez: jobb stabilítás. • probléma: nagy terhek hatására kiegyenesedik! • Méretek: • I-tartó magassága: 24-50 cm • Kazettás tartó magassága: 46-60 cm • A tartók hossza elvileg tetszőleges, gyakorlatilag max. 20 m

9. FAANYAGÚ TARTÓSZERKEZETEK • Wellsteg tartó (hullámlemez-gerincű tartó) • Előírások: • tartómagasság : hossz = 1 : 15 ~ 1 : 20 • a gerinc és az öv kapcsolata enyhén kónikus • horonymélység: min. a lemezvastagság 2,5-szerese • színuszhullám • a hullámmagasság és a hullámhossz aránya: 1 : 8 ~ 1 : 14

10. FAANYAGÚ TARTÓSZERKEZETEK • Wellsteg tartó (hullámlemez-gerincű tartó) • Előírások:

11. FAANYAGÚ TARTÓSZERKEZETEK • Wellsteg tartó (hullámlemez-gerincű tartó) • Előírások: • hideg ragasztás • rezorcin alapú műgyanta • a gerinclemezen a semleges szál közelében kör alakú áttörések alakíthatók ki • tartóvégek megerősítése • Alkalmazási területek: kis fesztávok; födém, tetőszék, merevítők, zsaluzati elemek, stb.

12. FAANYAGÚ TARTÓSZERKEZETEK • Wellsteg tartó (hullámlemez-gerincű tartó) • Nem alkalmazható: • kültéren vagy vizes helyiségekben • 500 kg/fm terhelés fölött • dinamikus terhelések esetén

13. FAANYAGÚ TARTÓSZERKEZETEK • Nordex tartó rendszer

14. FAANYAGÚ TARTÓSZERKEZETEK • Nordex tartó rendszer • Tartórendszer: eredetileg teljes vázas faházépítási rendszer • Önálló tartókként is alkalmazhatók • Övelemek: I-II. szil. kategóriájú lucfenyő (szükség szerint hossztoldva) • Szelvényméret: 45 x 45 vagy 75 x 45 • Gerinclemez: Mazonite farostlemez • (speciális, hosszú rostú, nagy szilárdságú, kitűnő klímaállóságú farostlemez)

15. FAANYAGÚ TARTÓSZERKEZETEK • Nordex tartó rendszer • Méretek: • gerendák: m = 20-40 cm ; lmax = 12 m • oszlopok: m = 17-30 cm ; l = 4-5 m • merevítő vagy szegélygerendák: m = 17-24 cm ; l = 4-5 m • Alkalmazási területek: főleg fedélszékek, kisebb fesztávolságú tartószerkezetek • Szabadban és vizes helyiségekben nem alkalmazhatók.

16. FAANYAGÚ TARTÓSZERKEZETEK • I-profilú zsaluzótartók • Általában tartórendszerek részeként: • zsaluzó tartók • zsaluzó táblák (tömörfa v. rétegelt lemez) • kapcsoló szerelvények • Jellegzetességek: • egységes méretrendszer • könnyen szerelhető kapcsolati megoldások • többször felhasználható

17. FAANYAGÚ TARTÓSZERKEZETEK • I-profilú zsaluzótartók • Előnyök: • alacsony önsúly • könnyű szerelhetőség • nagy merevség • jó mérettartás • hosszú élettartam • Sokféle megoldás

18. FAANYAGÚ TARTÓSZERKEZETEK • I-profilú zsaluzótartók

19. FAANYAGÚ TARTÓSZERKEZETEK • Nail-web tartók

20. FAANYAGÚ TARTÓSZERKEZETEK • Nail-web tartók • Vegyes anyagú tartók (fa és acél) • Övelemek: legalább II. szil. kategóriájú ékcsaposan toldott, fűrészelt felületű fűrészáru • Gerinclemez: speciális tüzihorganyzott acéllemez • A gerinclemez S-vonalban hajlított, az éle a fára merőleges szakaszokon fogazott; bepréselik a fába • A többi szakaszokon T-alakú mélységhatárolók: behatolás 20 mm mélységig.

21. FAANYAGÚ TARTÓSZERKEZETEK • Nail-web tartók

22. FAANYAGÚ TARTÓSZERKEZETEK • Nail-web tartók • S vonal: a behatoló fogak nem hasítják szét a faanyagot, és nő a tartó stabilítása • Egy- és duplagerincű változatban • A tartóvégek a felfekvésnél megerősítendők • Tartómagasság: 210-410 mm • Tartóhossz: max. 12 m • Alkalmazási területek: födémgerenda, tetőelem, szelemen, fedélszék, stb.

23. FAANYAGÚ TARTÓSZERKEZETEK

24. FAANYAGÚ TARTÓSZERKEZETEK

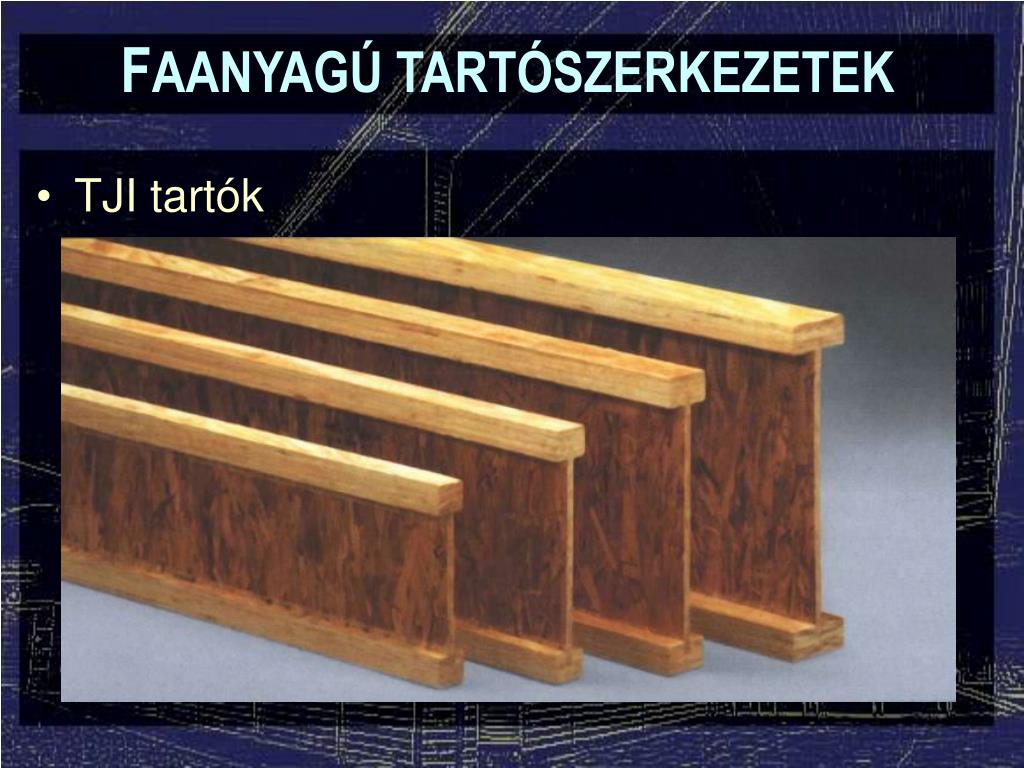

25. FAANYAGÚ TARTÓSZERKEZETEK • TJI tartók

26. FAANYAGÚ TARTÓSZERKEZETEK • TJI tartók • Jellegzetességek: • Övek: LVL, LSL vagy MSR fenyő fűrészáru; • Gerinc: OSB vagy rétegelt lemez • Kónikus kapcsolat • Fenol-rezorcin ragasztóanyag. • Felhasználás: • gerendák, tetőszékek; • készházak. • Csendes padlórendszerek

27. FAANYAGÚ TARTÓSZERKEZETEK • Egyéb tartók • Sokféle lehetőség • Ld. könyv. Rácsos tartók
