  1. Maestría en Ingeniería Electrónica Curso propedéutico Máquinas de estado Finito Sistemas Digitales M.C. Ricardo Álvarez González

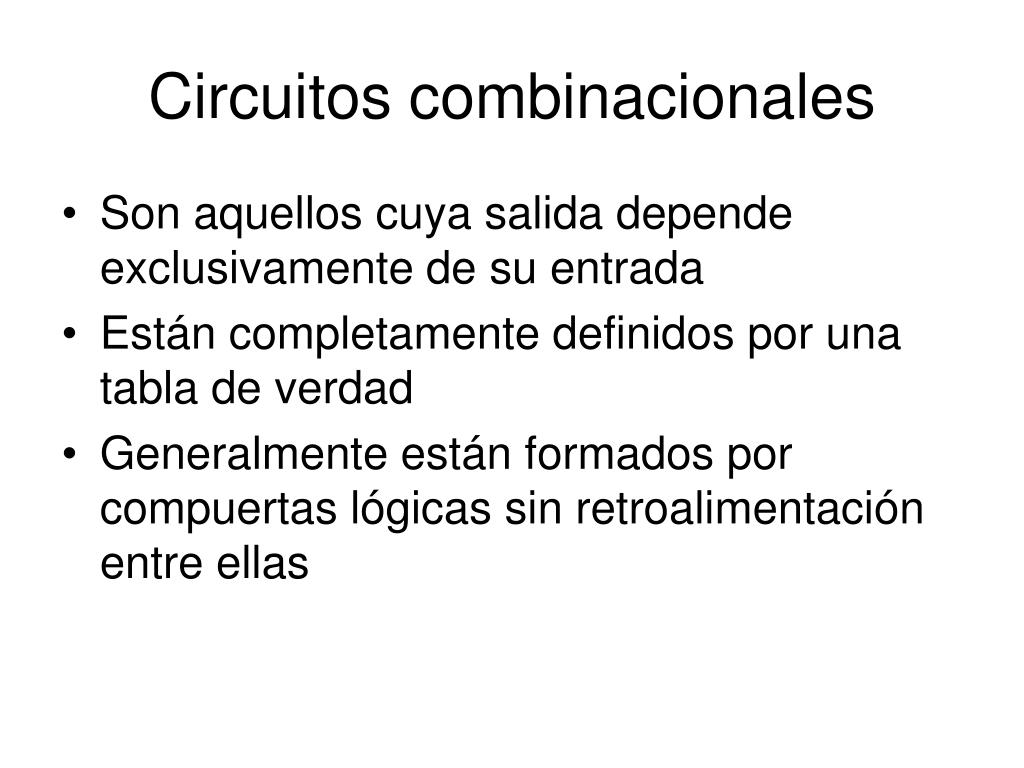

  2. Circuitos combinacionales • Son aquellos cuya salida depende exclusivamente de su entrada • Están completamente definidos por una tabla de verdad • Generalmente están formados por compuertas lógicas sin retroalimentación entre ellas

  3. Circuitos secuenciales • Sus salidas dependen del estado actual de sus entradas y de su estado anterior • Están formados generalmente por un bloque combinacional, algún elemento de memoria y alguna trayectoria de retroalimentación. • Están caracterizados por un diagrama de estados

  4. Máquinas de estado finito • Los circuitos secuenciales están definidos por un diagrama de estados. • El número de estados es finito • Máquinas de estado finito MEF • Si son síncronas, están regidos por una señal de reloj

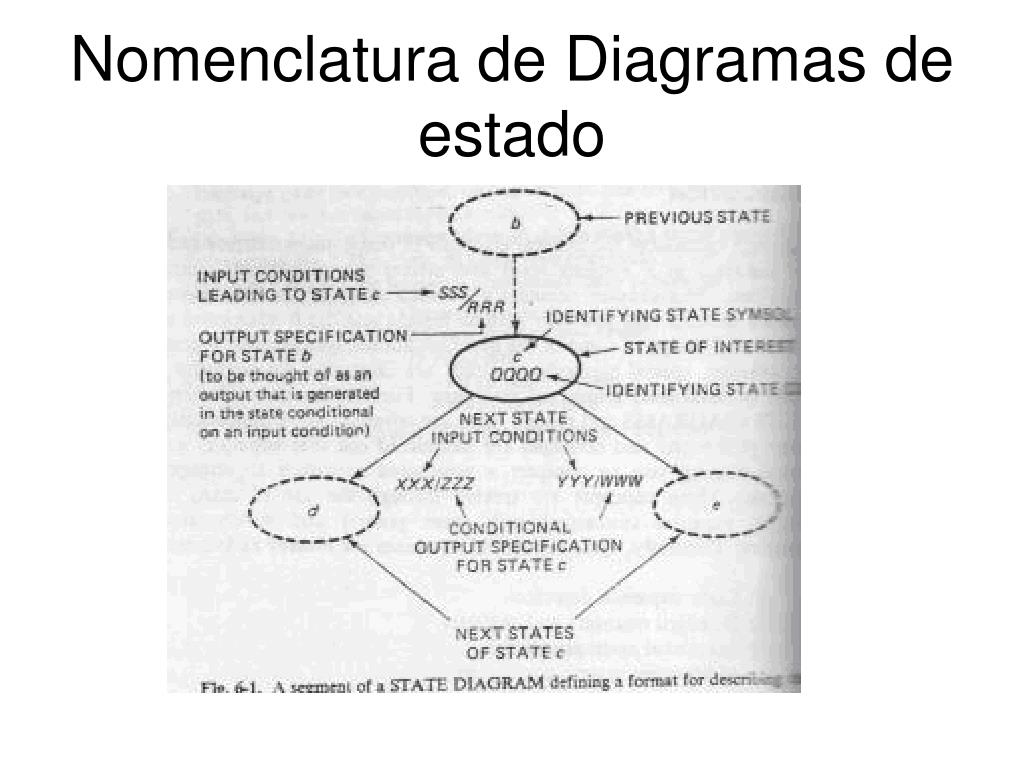

  5. Nomenclatura de Diagramas de estado

  6. Ejemplo de una MEF

  7. Ejemplo de una MEF Suponga que se le proporciona la siguiente especificación verbal que describe el funcionamiento de una MEF: La máquina tiene una entrada de control X, el reloj, y dos salidas A y B. En flancos ascendentes consecutivos del reloj el código de A y B, cambia de 00 a 01 a 10 a 11 y se repite nuevamente si la señal X es verdadera; en cualquier momento que X sea falsa, la máquina mantendrá su estado presente.

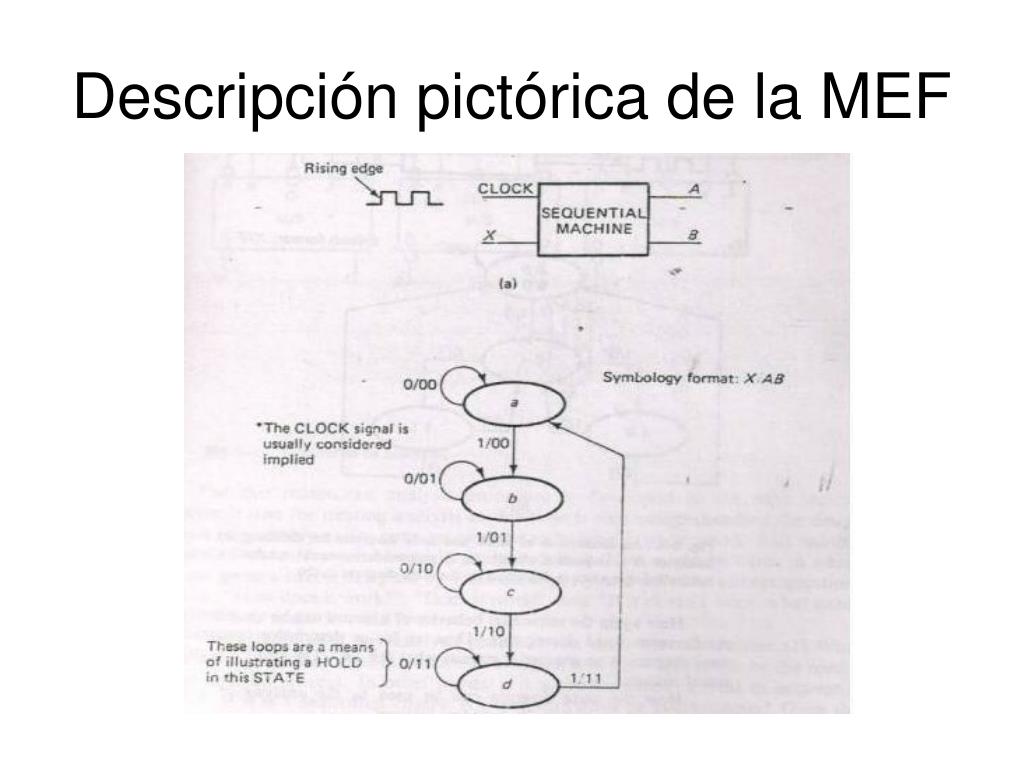

  8. Descripción pictórica de la MEF

  9. Caso particular de una MEF: un contador módulo 6

  10. MEF como controlador

  11. Maquinas algorítmicas de estado • El algoritmo de control juega un papel principal en un diseño digital, por lo cual necesitamos una buena notación para expresar algoritmos de hardware. • Para circuitos síncronos, la técnica de cartas ASM es la notación superior. • ASM Algorithmic State Machine

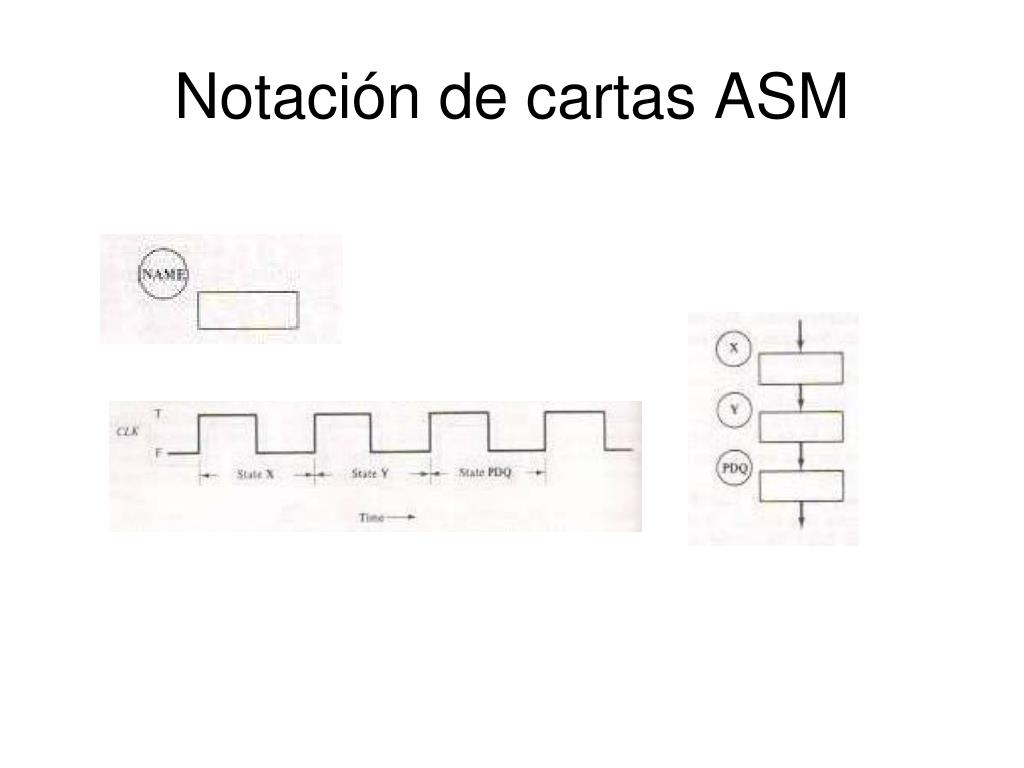

  12. Notación de cartas ASM

  13. Ejemplo de una carta ASM

  14. Métodos de síntesis de cartas ASM • Método Tradicional • Método del Multiplexor (MUX) • Método de One Hot • Método de la ROM
