  1. www.silan.com.cn SILAN LED 照明驱动解决方案 Find what we can do…… Update 2011.9

  2. 电源产品架构 SILAN 电源产品架构 Page2

  3. LED 照明驱动产品及方案 DC-DC LED 照明驱动产品 ◆ SD4252X 系列 -降压型(BUCK) ◆ SD42560 - 升-降压型(BUCK-BOOST) ◆ SD42530 - 4 通道降压型 AC-DC LED 照明驱动产品 ◆ SD7529 – 具有输出短路保护功能的有源功率因数校正器(PFC) ◆ SD6856 –原边控制输出电流(PSR) ◆ SD6857 –原边控制输出电流,有源功率因数校正(PSR + PFC) ◆ SD6858 –原边控制输出电流,有源功率因数校正,兼容可控硅调光 (PSR + PFC + TRIAC Dimming) Page3

  4. DC-DC LED 照明驱动产品及方案

  5. Input Voltage SD42530 Up to 60V Up to 48V Up to 36V Up to 30V SD42560 SD42527 SD42522/4 SD42525 DC-DC LED 照明驱动产品及方案 Page5 Page5 Page5

  6. DC-DC LED Lighting Solutions DC-DC LED 照明驱动产品及方案 SD42522/4 36V / 1A 降压型LED驱动器 主要特点: • 6-36V的输入电压范围 • 高恒流精度±1.5％之内 • 最大1A的输出电流 • 0.40的内置功率MOSFET • 抖频功能 • 热补偿功能（仅SD42524支持） • PWM调光功能（仅SD42524支持） • 280kHz的固定开关频率 • 串接多个LED时，效率可以达到96％以上 • 过温保护 • 每周期的过流保护 封装形式: ESOP8 / SOP8 应用场合 • MR16 射灯 • 普通LED恒流驱动 page6

  7. DC-DC LED Lighting Solutions DC-DC LED 照明驱动产品及方案 SD42525 32V / 1A 降压型LED驱动器 主要特点 • 6~36V 输入电压范围 • 降压型滞环工作模式 • 最大1A输出电流能力 • 最高效率高达96% • 恒流精度±3% • 内置过热、过流保护 • 线性/PWM调光功能，调光比1000：1 • 封装形式: SOT89/SOT23 封装形式: SOP8 / SOT-23 应用场合 • MR16 射灯 • 小体积LED驱动器 page7 page7

  8. DC-DC LED Lighting Solutions DC-DC LED 照明驱动产品及方案 SD42560 36V /1.2A 升/降压型 LED驱动器 主要特点 • 6V~36V 输入电压范围 • 升/降压型平均电流工作模式 • 最大1.2A输出电流能力(降压模式) • 最高效率高达降压96%/升压92%/升降压85% • 恒流精度 ±3% • 内置过热、过流保护 • PWM调光功能，调光比500：1 • 频率抖动 • 封装形式: ESOP8 应用场合 封装形式: ESOP8 • MR16 射灯 • AR111 page8 page8

  9. DC-DC LED Lighting Solutions DC-DC LED 照明驱动产品及方案 SD42527 60V /1A 降压型 LED驱动器 主要特点 • 6V~60V 宽输入电压范围 • 降压型平均电流工作模式 • 最大1 A输出电流能力 • 0.1V参考基准电压 • 最高效率高达96% • 高性能恒流精度±3% • 内置过热、过流保护 • PWM调光功能，调光比500：1 • 频率抖动 • 热补偿功能 • 封装形式: ESOP8/SOP8 应用场合 封装形式: ESOP-8 • 日光灯, 路灯 • 大功率LED驱动器 page9

  10. DC-DC LED Lighting Solutions DC-DC LED 照明驱动产品及方案 SD4253048V 4路输出降压型LED驱动器 主要特点 • 6V~48V 输入电压范围 • 最多四路同时输出 • 降压型平均电流工作模式 • 高恒流精度 ±3% • 输出可共用同一磁芯或四路独立电感 • 300K固定开关频率 • 内置短路/开路保护 • 内置过热、过流保护 • PWM及线性调光功能 • 频率抖动 封装形式: HSOP-28 应用场合 • 大功率LED照明 • 普通室内照明 page10

  11. DC-DC LED Lighting Solutions DC-DC LED 照明驱动产品及方案 SD4253048V 4路输出降压型LED驱动器 主要优势及特点 4*15W 4路LED驱动板 • 最大48V输入 • 最多4路输出 • 输出电感共用同一磁芯,成本低 • 效率高达98% TOP VIEW BOTTOM VIEW page11

  12. AC-DC LED 照明驱动产品及方案

  13. AC-DC LED 照明驱动产品及方案 page13

  14. AC-DC LED Lighting Solutions AC-DC LED 照明驱动产品及方案 SD7529LV/HV功率因数校正控制器 主要特点 封装形式: SOP-8 • 超低启动电流: 0uA • 临界连续工作模式 • 超宽范围VDD工作电压 • 超大VDD迟滞电压 • VDD过压保护,输出过压保护 • 内置软启动电路 • 输出短路保护 典型应用电路(LED驱动) 采样电压信号 实现SCP保护 page14

  15. AC-DC LED Lighting Solutions AC-DC LED 照明驱动产品及方案 SD7529LV/HV功率因数校正控制器 未开机之前,VCC=15V下测试值. 未开机之前,VCC=15V下测试值 page15

  16. AC-DC LED Lighting Solutions AC-DC LED 照明驱动产品及方案 SD7529HV功率因数校正控制器 优势: 1, 较大的VDD迟滞电压和0A的启动电流 较大的启动电阻,较小的VDD电容 减小 启动延时,提高系统效率. 2, 37V最大工作电压 省去线性稳压电路 简化电路设计,降低成本. 3, 38.5V过压保护 防止IC过压损坏. 4, 超宽范围VDD工作电压 输出兼容不同 LED灯串 page16

  17. AC-DC LED Lighting Solutions AC-DC LED 照明驱动产品及方案 SD7529HV功率因数校正控制器 输出短路保护 优势: 1, 在单级反激式PFC系统中, 可提供最有效的输出短路保护. 不需要外加其它 采样保护电路, 简化设计降低成本. 2, 检测到输出短路后,立即关闭门极驱动信号,进行保护. 而不是通过VDD的欠 压保护来关闭系统. 最大程度上减少短路功耗. 保障系统安全. 输出短路时,最大输入功率<0.5W(18W 单级日光灯系统) page17

  18. AC-DC LED Lighting Solutions AC-DC LED 照明驱动产品及方案 SD7529LV 18W 单级日光灯驱动方案 主要特点: • 输入电压: 85V～265Vac • 高功率因数, PF>0.96@265V • 效率>85%(Vin=85V) • 低谐波, THD<15% • 单级,隔离式结构 • 输出短路保护 18W 日光灯DEMO板 SVF7N65F SD7529LV page18

  19. AC-DC LED Lighting Solutions AC-DC LED 照明驱动产品及方案 SD7529LV 18W 单级日光灯驱动方案 LED电流线性调整率测试 不同负载下的效率测试 系统总谐波测试 系统功率因数测试 page19

  20. AC-DC LED Lighting Solutions AC-DC LED 照明驱动产品及方案 SD7529LV 18W 单级日光灯驱动方案 短路功耗测试 VCC Vgs 放大 放大 8mS 保护 普通单级PFC 系统在短路时 输入功率在几 W,甚至十几W 50mS 保护 UVLO page20

  21. AC-DC LED Lighting Solutions AC-DC LED 照明驱动产品及方案 SD7529LV 18W 单级日光灯驱动方案 EMI测试 通过 EN55015B ! page21

  22. AC-DC LED Lighting Solutions AC-DC LED 照明驱动产品及方案 SD7529LV+SD42528 18W 两级日光灯驱动方案 主要特点 • 输入电压: 85～265V • 高功率因数, PF>0.96 • 低谐波, THD<10% • 高电流精度: ±3% • 高效率: >85％ • LED电流纹波(峰-峰值) < 20mA • 输出短路保护 18W 两级日光灯DEMO板 SVF7N65F SD42528 SD7529LV page22

  23. AC-DC LED Lighting Solutions AC-DC LED 照明驱动产品及方案 SD7529LV+SD42528 18W 两级日光灯驱动方案 效率测试曲线 线性调整率测试 系统功率因数测试 系统总谐波测试 page23

  24. AC-DC LED Lighting Solutions AC-DC LED 照明驱动产品及方案 SD7529LV+SD42528 18W 两级日光灯驱动方案 传导测试 page24

  25. AC-DC LED Lighting Solutions AC-DC LED 照明驱动产品及方案 SD6855 PSR LED驱动控制器 应用场合 主要特点: • 超低启动电流: < 3uA • 驱动三极管 • 原边恒流,原边恒压控模式 • VCC过压,欠压保护 • 输出过压,输出开路,输出短路保护 • 恒流精度: ±5% • 射灯,球泡灯 • 室内照明 封装形式: SOT-23-6 典型应用电路 page25

  26. AC-DC LED Lighting Solutions AC-DC LED 照明驱动产品及方案 SD6856 PSR LED驱动控制器 应用场合 主要特点: • 超低启动电流: < 3uA • 驱动MOS管 • 原边恒流,原边恒压控模式 • VCC过压,欠压保护 • 输出过压,输出开路,输出短路保护 • 恒流精度: ±5% • 射灯,球泡灯 • 室内照明 封装形式: SOT-23-6 典型应用电路 page26

  27. AC-DC LED Lighting Solutions AC-DC LED 照明驱动产品及方案 SD6856 7W E27 LED驱动方案 主要特点: 原理图 • 输入输出安全隔离 • 原边控制LED电流 • 无次级反馈元件,低成本 • 输出开路保护,输出短路 保护,内置OTP等全面保护 E27 LED驱动DEMO SD6856 page27

  28. AC-DC LED Lighting Solutions AC-DC LED 照明驱动产品及方案 SD6856 7W E27 LED驱动方案 效率测试 LED 电流线性调整率 传导测试 辐射测试 10dB 裕量 ! page28

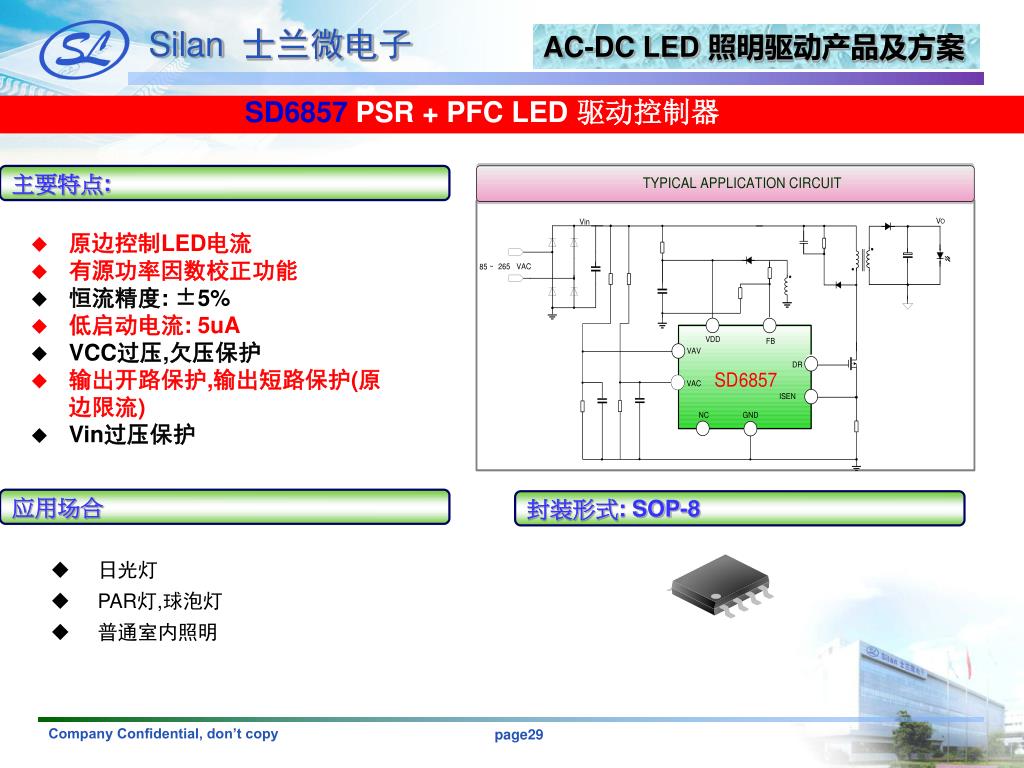

  29. AC-DC LED Lighting Solutions AC-DC LED 照明驱动产品及方案 SD6857 PSR + PFC LED 驱动控制器 主要特点: • 原边控制LED电流 • 有源功率因数校正功能 • 恒流精度: ±5% • 低启动电流: 5uA • VCC过压,欠压保护 • 输出开路保护,输出短路保护(原边限流) • Vin过压保护 应用场合 封装形式: SOP-8 • 日光灯 • PAR灯,球泡灯 • 普通室内照明 page29

  30. AC-DC LED Lighting Solutions AC-DC LED 照明驱动产品及方案 SD6857 PSR + PFC LED 驱动控制器 主要特点: page30

  31. AC-DC LED Lighting Solutions AC-DC LED 照明驱动产品及方案 SD6857 PSR + PFC LED 驱动控制器 几种主流隔离式LED驱动方案的比较 (1) 表示在全输入电压范围内的最低系统功率因数值 (2) 表示在全输入电压范围内的最低系统THD值 对于单级PFC, 输出LED电流纹波大小主要与输出电容有关 好坏的评判标准是短路时的最大输入功率以及原边电流的大小,越小则越好 仅对SD7529LV/HV系统PFC芯片 page31

  32. AC-DC LED Lighting Solutions AC-DC LED 照明驱动产品及方案 SD6857 9W LED 球泡灯驱动方案 DEMO板 主要优势及特点: SD6857 • 输入输出隔离 • 原边控制LED电流 • 高功率因数, PF>0.96 • 低谐波, THD<10% • 无次级反馈元件, 体积减小,成本降至最低 • 输出过压保护,输出开路保护,输出短路保护 • 符合EN55015标准 原理图 SD6857 page32

  33. AC-DC LED Lighting Solutions AC-DC LED 照明驱动产品及方案 SD6857 9W LED 球泡灯驱动方案 基本电气数据测试 page33

  34. AC-DC LED Lighting Solutions AC-DC LED 照明驱动产品及方案 SD6857 9W LED 球泡灯驱动方案 LED电流 Vs 环境温度 当环境温度从-20C到+85C变化时, LED电流变化在2.8%以内! page34

  35. AC-DC LED Lighting Solutions AC-DC LED 照明驱动产品及方案 SD6857 9W LED 球泡灯驱动方案 LED 电流 Vs 变压器原边电感量 最大偏差<1% 电感量在正负10%范围内变化时,输出电流几乎保持不变 ! page35

  36. AC-DC LED Lighting Solutions AC-DC LED 照明驱动产品及方案 SD6857 9W LED 球泡灯驱动方案 传导测试 辐射测试 page36

  37. AC-DC LED Lighting Solutions AC-DC LED 照明驱动产品及方案 SD6857 18W LED 日光灯驱动方案 主要优势及特点: • 输入输出隔离 • 原边控制LED电流 • 高功率因数, PF>0.95 • 低谐波, THD<10% • 无次级反馈元件, 体积减小,成本降至最低 • 输出过压保护,输出开路保护,输出短路保护 • 替代传统单级PFC方案 • 符合EN55015标准 18W 单级DEMO SD6857 page37

  38. AC-DC LED Lighting Solutions AC-DC LED 照明驱动产品及方案 SD6857 18W LED 日光灯驱动方案 基本电气数据测试 page38

  39. AC-DC LED Lighting Solutions AC-DC LED 照明驱动产品及方案 SD6857 18W LED 日光灯驱动方案 不同灯串兼容性测试 输出短路测试 空载待机功耗测试 page39

  40. AC-DC LED Lighting Solutions AC-DC LED 照明驱动产品及方案 SD6857 18W LED 日光灯驱动方案 短路测试波形(Vds) 动态测试波形(Vo) 375V 去载 加载 输出去载时, 电压没有明显过冲 由于原边恒压环作用,使得空载情况下,输出电压稳定. 特殊的控制方式,使得输出短路时 原边MOS管电压以及电流应用都 很小, 输入功率也很小. page40

  41. AC-DC LED Lighting Solutions AC-DC LED 照明驱动产品及方案 SD6857 18W LED 日光灯驱动方案 传导测试 辐射测试 PASS ! page41

  42. AC-DC LED Lighting Solutions AC-DC LED 照明驱动产品及方案 SD6858 PSR+PFC+可控制硅调光 LED驱动控制器 主要特点 • 原边控制LED电流 • 支持可控硅调光 • 有源功率因数校正功能 • 低启动电流: 5uA • VCC过压,欠压保护 • 输出开路保护,输出短路保护(原边限流) • Vin过压保护 应用场合 封装形式: SOP-8 • 室内照明 • 台灯 page42

  43. AC-DC LED Lighting Solutions AC-DC LED 照明驱动产品及方案 SD6858 9W 可调光LED驱动方案 9W DEMO板 LED电流随调光角变化曲线 SD6858 效率测试曲线 page43

  44. AC-DC LED Lighting Solutions AC-DC LED 照明驱动产品及方案 SD6858 9W 可调光LED驱动方案 传导测试 辐射测试 输入接调光器 测试通过 page44

  45. AC-DC LED Lighting Solutions AC-DC LED 照明驱动产品及方案 SD6858 9W 可调光LED驱动方案 可兼容的调光器列表 page45

  46. AC-DC LED Lighting Solutions 高压MOSFET SILAN 高压MOSFET系列 单端反激 半桥 全桥 推挽 …… page46

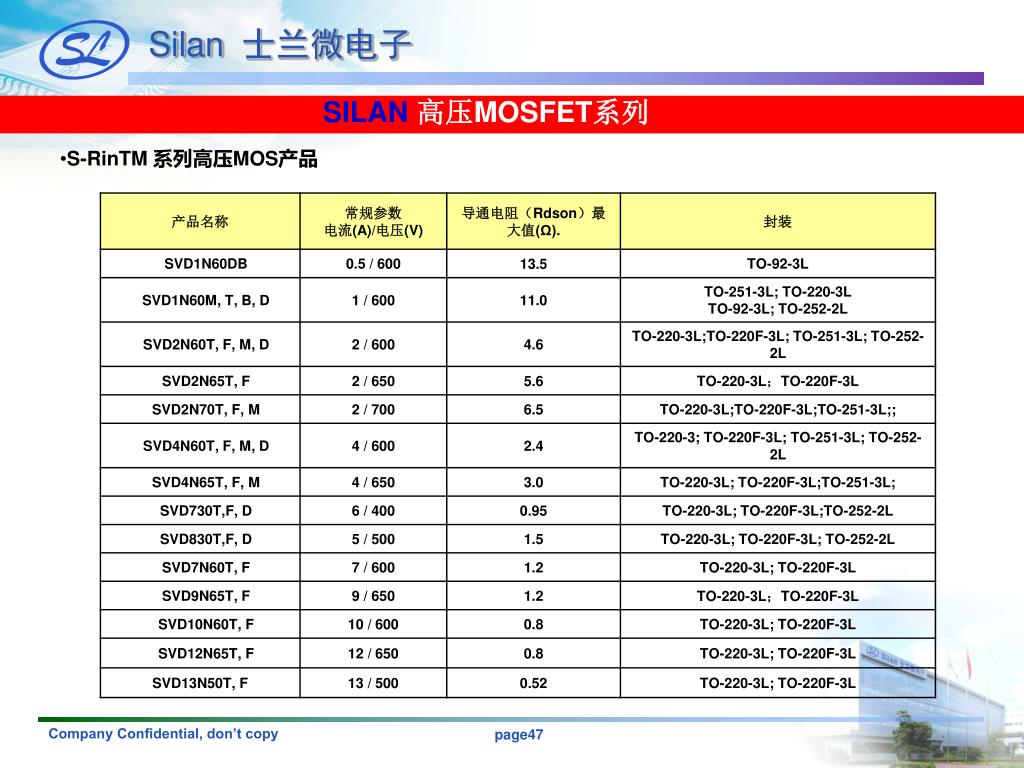

  47. SILAN 高压MOSFET系列 • S-RinTM 系列高压MOS产品 page47

  48. SILAN 高压MOSFET系列 • F-CellTM 系列高压MOS产品 page48

  49. SILAN LED驱动产品选型列表 DC-DC AC-DC page49

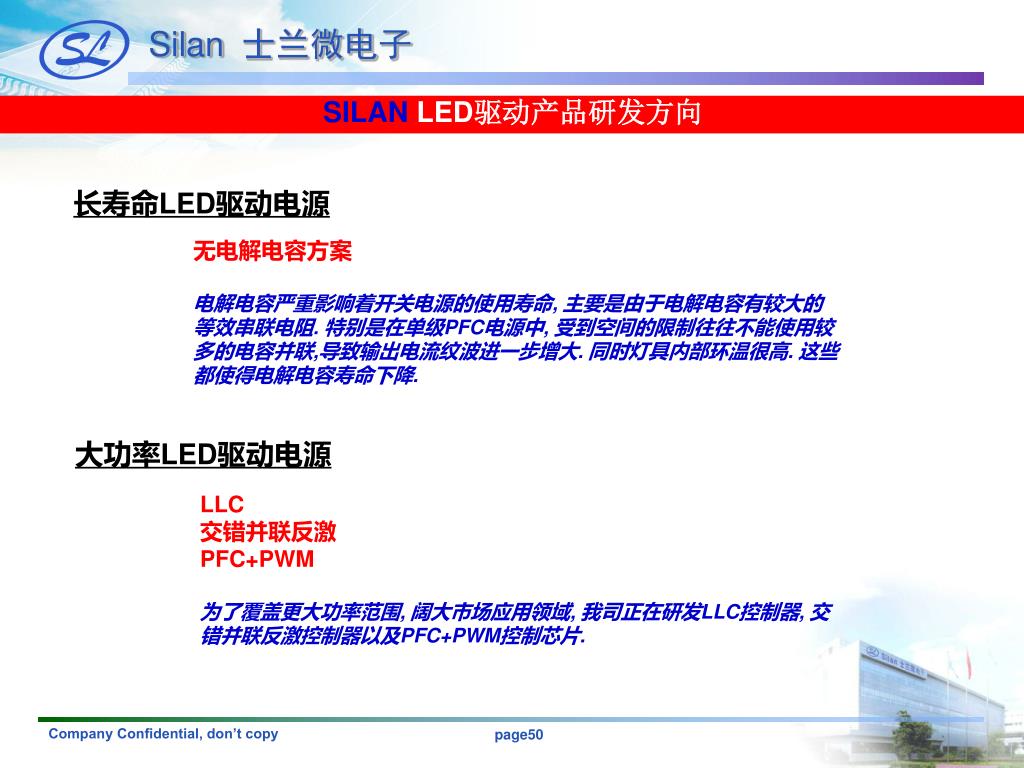

  50. SILAN LED驱动产品研发方向 长寿命LED驱动电源 无电解电容方案 电解电容严重影响着开关电源的使用寿命, 主要是由于电解电容有较大的等效串联电阻. 特别是在单级PFC电源中, 受到空间的限制往往不能使用较多的电容并联,导致输出电流纹波进一步增大. 同时灯具内部环温很高. 这些都使得电解电容寿命下降. 大功率LED驱动电源 LLC 交错并联反激 PFC+PWM 为了覆盖更大功率范围, 阔大市场应用领域, 我司正在研发LLC控制器, 交错并联反激控制器以及PFC+PWM控制芯片. page50
