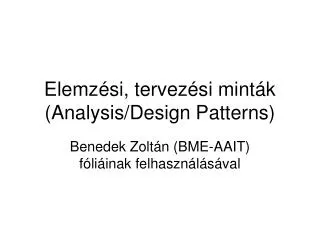

Elemzési, tervezési minták (Analysis/Design Patterns). Benedek Zoltán (BME-AAIT) fóliáinak felhasználásával. Történelem, személyiségek, hivatkozások. 1987: OOPSLA’87, Orlando, Ward Cunningham, Kent Beck: „Using pattern languages for Object Oriented Programs” (Smalltalk, GUI)

melvyn
Download Presentation

Elemzési, tervezési minták (Analysis/Design Patterns)

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript


  1. Elemzési, tervezési minták (Analysis/Design Patterns) Benedek Zoltán (BME-AAIT) fóliáinak felhasználásával

  2. Történelem, személyiségek, hivatkozások • 1987: OOPSLA’87, Orlando, Ward Cunningham, Kent Beck: „Using pattern languages for Object Oriented Programs” (Smalltalk, GUI) • 1991: Jim Coplien: Advanced C++ programming styles and idioms. • Gang of four (G4, GoF, Négyek bandája), Erich Gamma, Richard Helm, Ralph Johnson, John Vlissides különböző könyvek külön majd együtt

  3. Irodalom • Erich Gamma, Richard Helm, Ralph Johnson, John Vlissides: Design PatternsElements of Reusable Object Oriented SoftwareAddison-Wesley 1994. • James W. Cooper: The Design Patterns Java CompanionAddison-Wesley Design Pattern Series 1998. • www.martinfowler.com

  4. Világháló • Minták Honlapja: http://hillside.net/patterns/patterns.html • A Portland Mintatár: http://www.c2.com/ppr/ • Ward Cunningham WikiWiki-je: http://c2.com/cgi/wiki?WelcomeVisitors • Patletek adatbázisa: http://hillside.net/patterns/patlet/?FrontPage • Cetus Links Minták százai: http://www.objenv.com/cetus/oo_patterns.html • Brad Appleton Szoftver Mintagyűjtemény http://www.bradapp.net/links/sw-pats.html • AG Communications Rendszerminták http://www.agcs.com/patterns/ • Szervezeti minták honlapja: http://www.bell-labs.com/cgi-user/OrgPatterns/OrgPatterns

  5. A (Tervezési) Minták és a speciális relativitáselmélet (avagy „sok igazság van a filozófiában”) • NEM SZENTÍRÁS!!!NEM A BÖLCSEK KÖVE!!! • NEM CÉL!!! HANEM ESZKÖZ!!! • MINDEN RELATÍV!!! (ne keverjük össze az ágyút a verébbel vagy a túzokkal!) • KONKRÉT VISZONYOKHOZ ILLESZTENI KELL!!! • LÉTEZIK MÁSFÉLE FILOZÓFIA IS!!!

  6. Minták fogalmai • „Utasításjellegű információrög, ami bizonyos környezetben és erőviszonyok között felmerülő és visszatérő feladatok sikeres megoldáscsaládjainak lényegét és alapelképzelését rögzíti.” • 3oldalú reláció: „környezet”, „erőviszonyok”, „szoftver konfiguráció”: amely lehetővé teszi, hogy az erők magukat megoldják • 3oldalú reláció: „környezet”, „feladat”, „megoldás”: a környezet és a feladat által megadott kézenfekvő megoldás • Egy dolog, ami előfordul – egy utasítás a dolog létrehozására. Egyszerre dolog és folyamat – egy élő dolog és az őt létrehozó folyamat leírása.

  7. Minták fogalma • A folyamat, ami létrehozza a dolgot, és a dolog, amit a folyamat létrehozott • 3-as szabály. Legalább 3 környezetben tesztelve… • Leendő minták: „proto-patterns”, „patlets” • Anti-patterns: 1. Elrettentő példák 2. Elrettentő helyzetet megfordító példák… • Best practices… (esettanulmány). Általános / általánosítható / jellegzetes / újrahasznosítható esetek, de ennél SOKKAL TÖBB • Hasznos, használható és használt! • „Kérdéses” műfaj. (Az eredmény mellett a filozófia, a megoldáshoz vezető út is érdekes)…

  8. Minták fajtái • Szervezeti minták – ezzel nem foglalkozunk • Felépítmény (architectural) minták • Elemzési minták • Fogalmi (conceptual) minták • Tervezési (design) minták • Kódolási (programkészítési) minták (idiómák)

  9. Tervezési minták fajtái (G4) • Mi a célja az adott mintának? • Létrehozó (creational) minták: nem „egyszerűen” példányosítunk… • Szerkezeti (structural) minták: egyszerűbb objektumokból bonyolultabb szerkezetek felépítése • Viselkedésmegadó (behavioral) minták • A minta hatóköre: • (Objektum): osztályok kapcsolata, öröklődés • (Osztály): objektumok kapcsolata, asszociáció

  10. Model-View-Controller (Smalltalk)(Document/View Microsoft) Megjelenítés vezérlés GUI eszközök (controls) Kétirányú kapcsolat (szinkron/aszinkron) adatábrázolás

  11. Minta:Időpont • Időpont ábrázolása valamilyen felbontásban, valamilyen helyen- milyen felbontásban? (évjárat  dátum  Timestamp)- milyen helyen? (időzónák)- műveletek különböző pontosságú adatok között

  12. Kétféle megoldás a Date típusra Felület (interface) csak műveletdefiníciók Tulajdonságok: adatmodell / megvalósítási modell

  13. Burkolóosztályok (adapterek, wrapperek) Burkolóosztály, amelyben az alaposztály összetevő Burkolóosztályképzés alosztályképzéssel

  14. Általános TimePoint specifikációja

  15. Range (Szakasz) • Összehasonlítható/rendezhető típusok felett • Műveletek: szakaszba esés, átlapolás • Osztálymintákkal (template) megvalósítható • Sorbarendezés, mint extra művelet • Nyitott végű szakasz

  16. Accounting Entry (Számla tétel) • Időpont • Összeg • Partner • Helyszín • Hány számlánk van? (Kinek?)

  17. Account (Számla) • Tételek halmaza, ahol a tételek összegezhetőek (+(x:Entry):Entry) • A tételek, a történetük maguk fontosabbak, mint az összegük • Nem feltétlenül pénztől van szó (fogyasztás, csapadék, teljesítmény stb.) • Indirekciós lehetőség, szűrhető a tételek többi körülményei alapján

  18. Időfüggés, időgép • Diszkrét időfüggés: a változás ugrásszerű • Milyen változásokat kell rögzíteni? Csak jelenidejű változások. Tranzakcióba foglalás • Csak háttérben tárolt (perzisztens) objektumokra • Alapesetben a legfrissebb adatokkal dolgozunk • Az időgép bármilyen korábbi dátumra visszaállítható • Időbeli változások egyetlen elemre • Egy konkrét objektumháló (pillanatfelvétel) időben összeegyeztethető (konzisztens)-e • Időfüggő adatok köre • Időfüggés finomsága (az egész rendszerre/egy objektumra/egy tulajdonságra) • Idődimenziók száma (bi-temporal, 2 idődimenzió)

  19. Temporal Property • Lekérdezés (accessor) – időpont függvényében • Módosítások- hozzáfűző – az idősor végén, múltbeli, jelen, jövőbeli- módosító – az időszakaszok egymást kizárják?- beszúró – egyéb konzisztenciakérdések- törlő – (!!!) • Megvalósítás: 1. egyszerű lineáris vektor 2. Időfüggő gyűjtemény (temporal collection)

  20. Temporal Object • Időben változó objektum: változás, tartalom  állandóság, identitás. • Pillanatkép: vagy az egészre, vagy egy tulajdonságra nézve • Történet, módosítás • Csak az objektum változik, vagy a hálózat (a kapcsolatok változásait is modellezni kell-e)

  21. Explicit változatok Időfüggés kétirányú láncolt listával

  22. Egy konkrét megoldás

  23. Egy időfüggő osztályból 2 osztály (állandó/változó) keletkezik • TempEnabled alaposztályból származik az állandó, örökli az időfüggés kezelését • Temporal alaposztályból származik a változó rész • Egy időfüggő kapcsolat örököl a Temporary kapcsolóosztálytól • Rendezett, idő szerint indexelt gyűjtemény • Új változat létrehozása csak aktuális időben, tranzakcióba foglalva/explicit hívásra

  24. Műveletek • - oldest: a művelet előállítja a legöregebb adat időpontját • - actual: a művelet előállítja a legfiatalabb adat időpontját • -  létrehozás (constructor). Az alaposztály létrehozása során az időfüggő vektornak is létrejön a legelső eleme. • -időfüggő tulajdonságok elérése: az időfüggő objektumra mutató navigációval, az időadat szerinti indexeléssel. Az indexelés algoritmikus megoldása olyan részletkérdés, amelyet nem tárgyalunk. • - consistent: ellenőrzi, hogy a paraméterként megadott időpontban az objektum összes időfüggő összetevője élő-e • - renew: újabb időfüggő példány létrehozása. A példány tulajdonságai a létrehozás után teljesen megegyeznek a korábbi példányéval. A tulajdonságértékek ezek után a tulajdonság-elérő műveletekkel módosíthatók.

  25. Gang Of Four (GoF) minták • Könyv: Kiskapu kiadó • Létrehozó: (creational) • A minták általában a megadott osztályok további kidolgozásával és példányosítással, illetve példányosításra használhatók… • Szerkezeti: (structural) • A minták objektumösszetételekre épülnek • Viselkedési (behavioral): • A minták a megadott osztályok példányai közötti kommunikációra épülnek

  26. GoF létrehozó minták • Singleton: egypéldányú osztályok létrehozására • Prototype: létező objektumok lemásolására • Builder: összetett szerkezetek létrehozására • Factory Method: • AbstractFactory: közös témához köthető objektumok létrehozására szolgál

  27. Singleton • Olyan osztály megadása, amely megakadályozza, hogy többszörösen példányosítsák. • Ezt úgy éri el, hogy az osztály tartalmazza saját egyetlen példányát (statikus, osztály hatókörű) • Az egyetlen példány elérése statikus (osztály hatókörű) elérő (accessor) művelettel • A Singleton konstruktora csak privát lehet! (hogy ne tudjok bárki új példányt létrehozni belőle) • Késői kezdőértékezés • Vigyázat a statikus accessorral! Nem származtatható le belőle újabb osztály • Globális változóhoz hasonló működésmód (állandónak látszó környezeti információk tárolása vagy csak funkcionális osztály) • Singleton törlése… (?)

  28. Builder • Cél: valamilyen külső reprezentáció beolvasásakor a reprezentáció felismerését és az adatszerkezet létrehozását különválasztani • Megoldás: a Director a Builder burkolója (Builder része Directornak). • A Director:construct eljárása létrehozza a teljes Product szerkezetet. • A construct eljárás meghívja a Builder:buildPart1(), …buildPartN() eljárásait, amelyek a Builderen belül létrehozzák a Product részeit. • A létrehozás után a Builder:getResult:Product eljárással lehet az eredményt megkapni.

  29. Prototype A Prototype típusú objektumból új példányokat úgy hozhatunk létre, hogy meghívjuk a clone():Prototype módszert. Ez létrehozza az alapobjektum egy másolatát.

  30. Factory Method A munkához szükséges objektumokat a ConcreteCreator:factoryMethod állítja elő. Ennek az eredménye az absztrakt Product típus. A változatlan specifikáció mellett egy vagy több ConcreteProduct létezik, a factoryMethod természetesen konkrét típusú objektumokat állít elő.

  31. AbstractFactory A munkához szükséges objektumokat a programban nem a new operátorral állítjuk elő, hanem a Factory osztály createProduct (polimorf) hívásával. A Factory osztályban nemcsak egyetlen createProduct eljárás van, hanem ilyenekből egy csokorra való. Ha új ConcreteProduct típusra van szükségünk, akkor nem szükséges az absztrakt kódot módosítani, hanem csak a megfelelő ConcreteFactory osztályt kell létrehozni. Ilyen módon hozzuk létre pl. a CORBA objektumokat (a távoli szerverről csak a Factory objektum azonosítóját szerezzük meg, a többit már a megfelelő hívások eredményeképpen kapjuk meg).

  32. GoF szerkezeti minták • Adaptor: • Bridge: • Composite: • Decorator: • Facade: • Flyweight: • Proxy:

  33. Adaptor • Klasszikus Wrapper osztályszerkezet/Objektum adapter/objektumkompozícióval • Target: interface, definíció, ezt kapja/használja/várja az ügyfél • Client: ügyfél, aki használja • Adapter: olyanná alakítja az Adaptee interfészt, amilyet a kliens szeretne • Adaptee: ezen végzünk átalakítást

  34. Adaptor • Adapter osztályszerkezet többszörös öröklődéssel (osztály adapter) • Target: interface, definíció, ezt kapja/használja/várja az ügyfél • Client: ügyfél, aki használja • Adapter: olyanná alakítja az Adaptee interfészt, amilyet a kliens szeretne • Adaptee: ezen végzünk átalakítást

  35. Bridge • Abstraction-Implementor felületek: a szokásos Wrapper szerkezet • RefinedAbstraction, ConcreteImplementor: konkrét megvalósítások • Eredmény: a megvalósítás teljesen függetlenedik a definíciótól

  36. Composite • Összetett objektumok kezelése, amikor objektumok egy csoportját úgy kezeljük, mintha egyetlen objektum volna. • A ténylegesen egyszerű (Leaf) és az összetett (Composite) objektumok egyöntetű kezelése (Component felület) • Az objektumok egy faszerkezetet feszítenek ki • operation() { for each g in children g.operation(); } 0..* children

  37. Decorator • Decorator egy burkolóosztály, amivel új műveleteket adunk az eredeti (Component) osztályhoz. • Decorator() (konstruktor) paramétere a kibővítendő Component példány. • Valójában a ConcreteDecorator adja hozzá az új műveleteket. • Előbb a Component objektumot hozzuk létre, majd ezzel létrehozzuk a Decoratort

  38. Facade (homlokzat) • A Facade osztály több különböző osztályhoz biztosít egyszerűsített felületet. Ilyen lehet pl. több osztály, alrendszer, vagy nagyobb lélegzetű objektumkönyvtár.

  39. Proxy • Objektum helyett egy helyettesítő objektumot használ, ami szabályozza az objektumhoz való hozzáférést. • Pl. Szövegszerkesztő, sok nagyméretű képpel. Csak akkor jelenítjük meg/töltjük be a képeket, ha odagörgetünk • Egyetlen példányt hozunk létre, és (szükség szerint) proxy példányt. • Minden műveletet a megvalósított osztálypéldány végez el • Ha a proxy megszűnik, akkor megszűnhet a megvalósított példány is

  40. Proxy • Subject: közös interfészt biztosít a Subject és a Proxy számára (ezáltaltud a minta működni, ez a lényeg!) • RealSubject: a valódi objektum, amit a proxy elrejt • Proxy: helyettesítő objektum. Tartalmaz egy referenciát a tényleges objektumra, hogy el tudja azt érni. Szabályozza a hozzáférést a tényleges objektumhoz, feladata lehet a tényleges objektum létrehozása és törlése is. • Távoli Proxy • Távoli objektumok lokális megjelenítése átlátszó módon. A kliens nem is érzékeli, hogy a tényleges objektum egy másik címtartományban, vagy egy másik gépen van • Virtuális Proxy • Nagy erőforrás igényű objektumok igény szerinti létrehozása (pl. kép) • Védelmi Proxy • A hozzáférést szabályozza különböző jogok esetén • Smart Pointer • Egy pointer egységbezárása, hogy bizonyos esetekben automatikus műveleteket hajtson végre (pl.:lockolás)

  41. Flyweight (lepkesúly) • Ha nagyon nagyszámú objektumot kezelünk, akkor fontos, hogy csak kevés felesleges adatot tároljunk • Nincsenek osztályfüggvényeik, hogy a vtable pointer ne foglaljon helyet • Pl: egy word-processor karakterei. Nem tárolhatunk minden betűt a formattálásával együtt – csupán egy hivatkozást tárol a formattálásra • Azonosan formattált szövegszakaszok összefogása egyetlen blokkba

  42. GoF viselkedési minták • Chain of Responsibility • Command • Interpreter • Iterator • Mediator • Memento • Observer • State • Strategy • TemplateMethod • Visitor

  43. Template Method • Cél • Egy műveleten belül algoritmus vázat definiál, és a váz néhány lépésének implementálását a leszármazott osztályra bízza. • Példa: Framework-ben dokumentum megnyitása • A framework-ben legyen adott két osztály, Application és Document. Ezekből kell a programozónak egy-egy saját osztályt leszármaztatnia, amikben megvalósítja az alkalmazás specifikus viselkedést.

  44. Template method • A példában az OpenDocument egy ún. template method • Meghatározza a műveletek sorrendjét • Meghív néhány absztrakt műveletet, melyeket a leszármazott osztályban felül kell definiálni, hogy meghatározott viselkedést rendeljünk hozzá az aktuális igényeknek megfelelően // Az Application osztály a framework része public class Application { public void OpenDocument (string name) { if (!CanOpenDocument(name)) { // cannot handle this document return; } // a DoCreateDocument-et a adott alkalmazás megírásakor az // az Application-ból leszármazottMyApplication osztályban // felül kell definiálni, itt lesz majd értelmesen „kitöltve” Document doc = DoCreateDocument(); if (doc != null) { _docs.AddDocument(doc); AboutToOpenDocument(doc); doc.Open(); doc.DoRead(); } }

  45. Template method • Struktúra
