  1. TEHNIČKI FAKULTET Sveučilišta u Rijeci PUMPEDinamičke pumpe Brodski sustavi, pomoćni strojevi i uređaji, dio 4.

  2. KARAKTERISTIKA CJEVOVODA Otvoreni cjevovod

  3. KARAKTERISTIKA CJEVOVODA ekspanzijska posuda Zatvoreni (cirkulacijski) cjevovod

  4. KARAKTERISTIKA CJEVOVODA

  5. RADNA TOČKA PUMPE (n = konst.) Stabilna radna točka Radna točka radijalne (centrifugalne) pumpe

  6. Nestabilna radna točka Granica radnog područja Stabilna radna točka Radna točka aksijalne pumpe

  7. REGULACIJA PROTOKA PUMPE • Regulaciju protoka pumpe moguće je provoditi na nekoliko načina: • Kod pumpi s mogućnošću regulacije • regulacija brzine vrtnje (pomoću tiristorski upravljanih elektromotora ili putem hidrostatskih prijenosnika • regulacija kuta nagiba krila rotora pri konstantnoj brzini vrtnje (kod dijagonalnih i aksijalnih pumpi Značajke aksijalne pumpe pri promjeni brzine vrtnje i kuta lopatica na rotoru

  8. REGULACIJA PROTOKA PUMPE • Kod pumpi bez mogućnosti regulacije • regulacija prigušivanjem - (kod radijalne pumpe) • regulacija obilaznim cjevovodom (by pass-om) - (kod aksijalne pumpe) Regulacija prigušivanjem

  9. REGULACIJA PROTOKA PUMPE Za Q = Q' Q'' = 0 Za Q < Q' Q'' > 0 Regulacija obilaznim cjevovodom (by pass-om)

  10. PARALELNI RAD DVIJU JEDNAKIH PUMPI A A

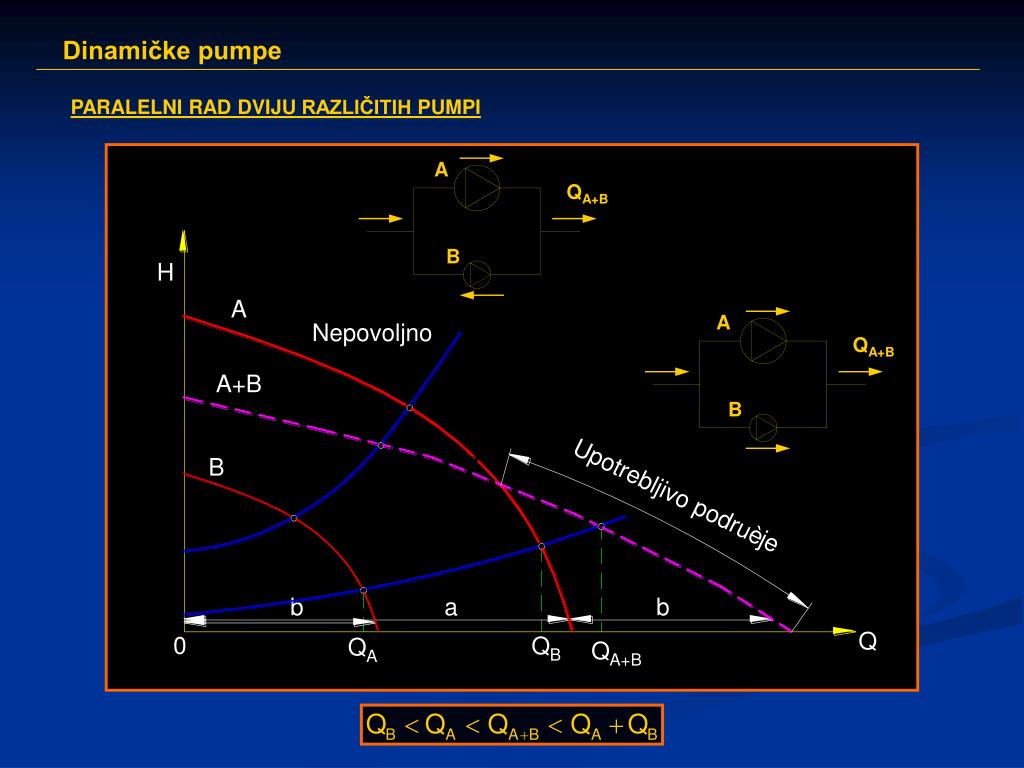

  11. QA+B QA+B PARALELNI RAD DVIJU RAZLIČITIH PUMPI A B A B

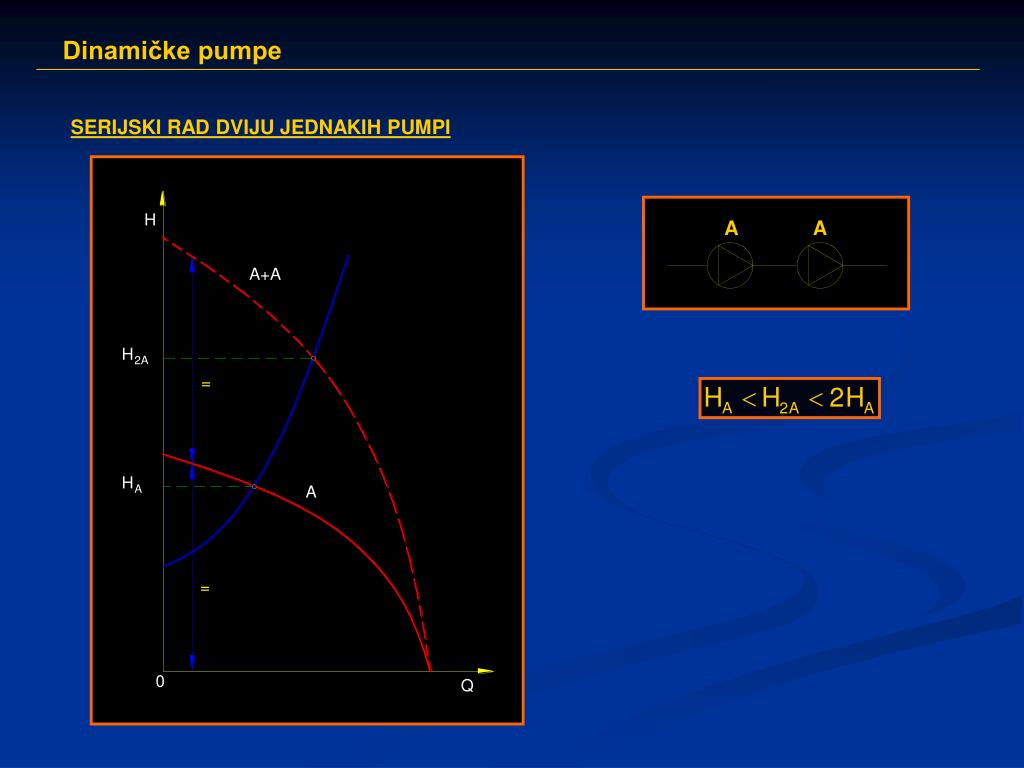

  12. SERIJSKI RAD DVIJU JEDNAKIH PUMPI A A

  13. SERIJSKI RAD DVIJU RAZLIČITIH PUMPI A B

  14. Primjer 1. Pri ispitivanju centrifugalne pumpe, na usisnoj i tlačnoj strani pumpe izmjereni su sljedeći relativni tlakovi: p1 = -40 kPa i p2 = 300 kPa. Promjer usisne cijevi iznosi 300 mm, a promjer tlačne cijevi je 250 mm. Izlazni otvor pumpe nalazi se 1 m iznad usisnog otvora. Dobava pumpe iznosila je 0,1 m3/s. Potrebno je odrediti napor pumpe.

  15. Primjer 2. Potrebno je pumpati vodu centrifugalnom pumpom čije su karakteristike prikazane na slici dolje. Voda se pumpa iz jednog spremnika u drugi spremnik s visinskom razlikom od 28 m, kroz cjevovod duljine 200 m i promjera 400 mm. Otpori i gubici u cjevovodu predstavljeni su konstantnim faktorom trenja  = 0,03. Potrebno je odrediti radnu točku i snagu potrebnu za pogon pumpe.

  16. Primjer 2.

  17. Primjer 3. Potrebno je pumpati vodu centrifugalnom pumpom iz jednog spremnika u drugi spremnik s visinskom razlikom od 2 m, kroz cjevovod čiji se otpori mogu prikazati funkcijom 200 · V2 pri čemu je protok vode mjeren u m3/s. Na raspolaganju je aksijalna pumpa čija je karakteristika prikazana u tablici koja slijedi: • Potrebno je odrediti protok u radnoj točki sistema za sljedeće slučajeve: • a) za jednu pumpu • b) za dvije jednake pumpe u paralelnom spoju • c) za dvije jednake pumpe u serijskom spoju Paralelni rad pumpi

  18. Karakteristika cjevovoda Karakteristika cjevovoda Serijski rad pumpi Paralelni rad pumpi Jedna pumpa Primjer 3. Serijski rad pumpi a) V = 0,09 m3/s b) V = 0,11 m3/s c) V = 0,13 m3/s
