  1. SP100 TM 产品介绍

  2. 百年松普 世界布线领域的领航员 宽带最高性能的倡导者 We help you to connect the world

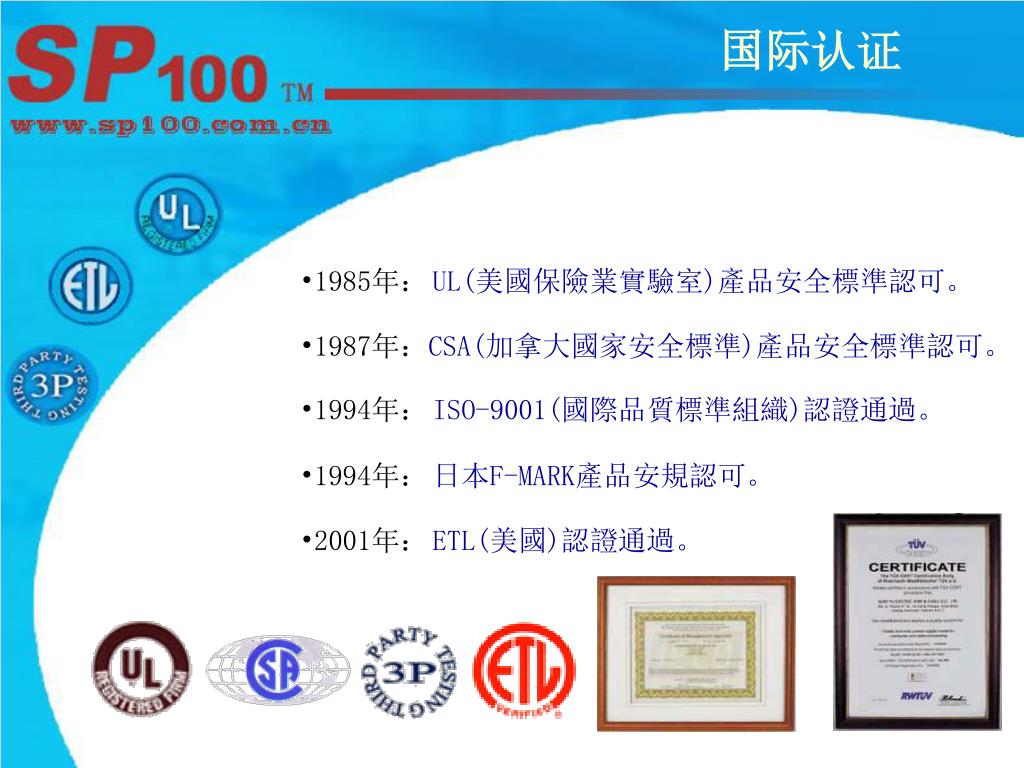

  3. 国际认证 • 1985年： UL(美國保險業實驗室)產品安全標準認可。 • 1987年： CSA(加拿大國家安全標準)產品安全標準認可。 • 1994年： ISO-9001(國際品質標準組織)認證通過。　 • 1994年： 日本F-MARK產品安規認可。 • 2001年： ETL(美國)認證通過。

  4. 我们服务　–　终身质保 • SP布线产品及应用系统，最长可扩展至终身的性能品质保证 • 获得SP工程认证的结构化布线系统将享受业内最全面的质量保证计划 • 25年以上的材料和工艺质量保证。 • 由PICC共同承担的保证

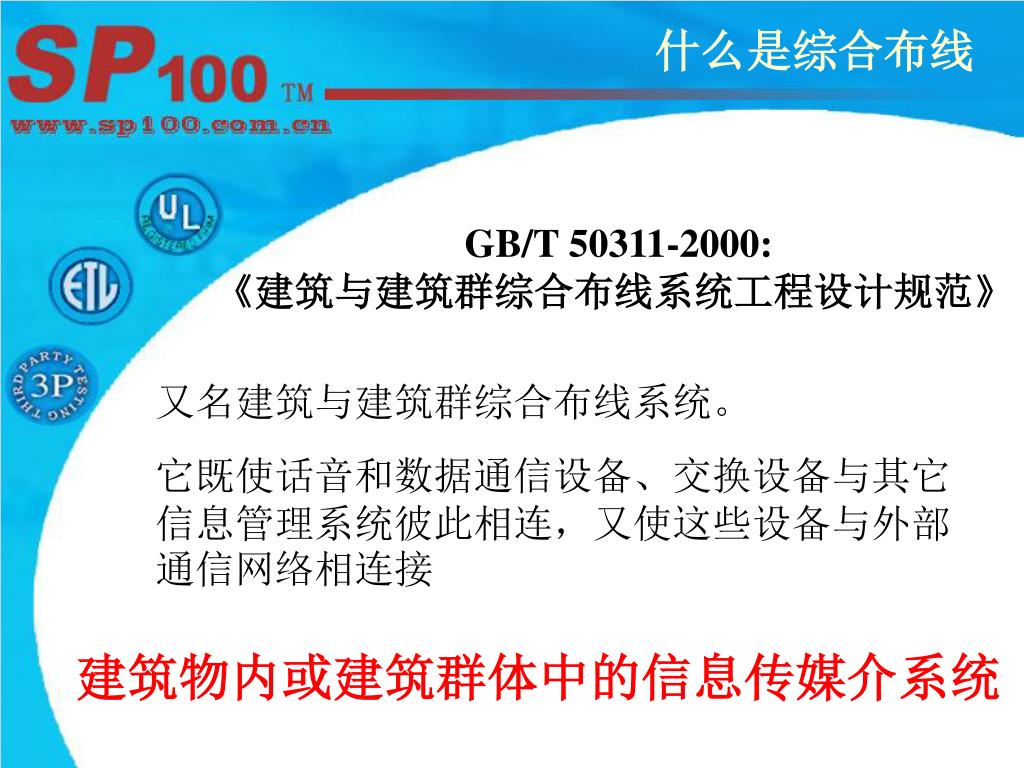

  5. 什么是综合布线 GB/T 50311-2000: 《建筑与建筑群综合布线系统工程设计规范》 又名建筑与建筑群综合布线系统。 它既使话音和数据通信设备、交换设备与其它信息管理系统彼此相连，又使这些设备与外部通信网络相连接 建筑物内或建筑群体中的信息传媒介系统

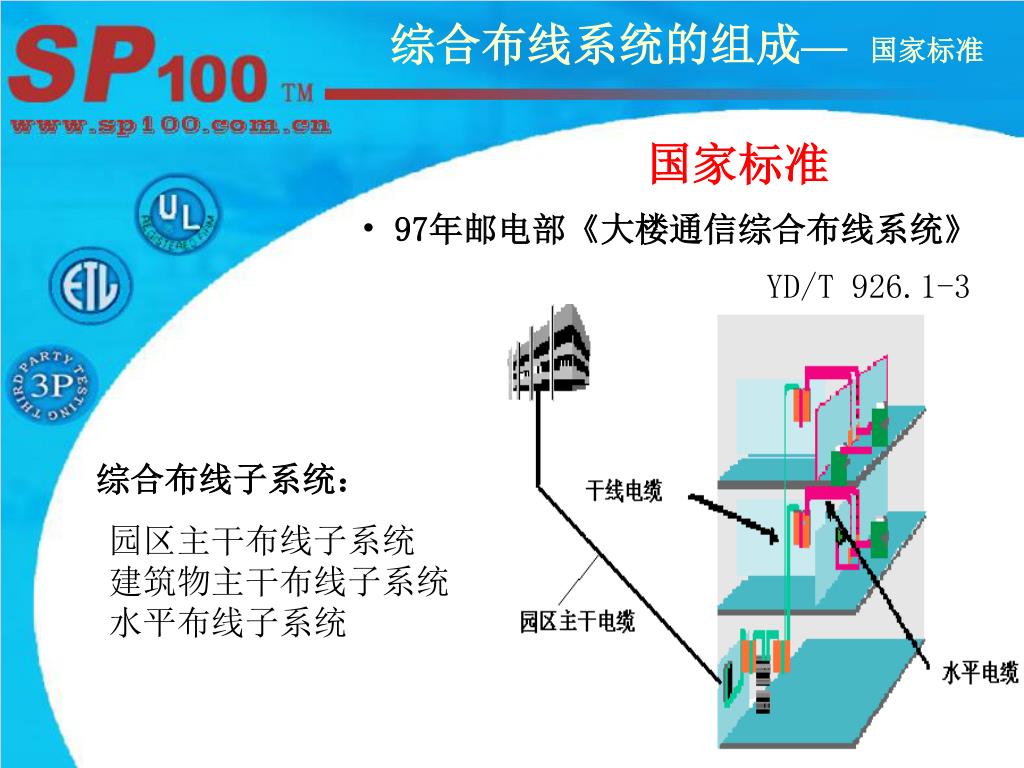

  6. 综合布线系统的组成—国家标准 国家标准 • 97年邮电部《大楼通信综合布线系统》 • YD/T 926.1-3 综合布线子系统： 园区主干布线子系统 建筑物主干布线子系统 水平布线子系统

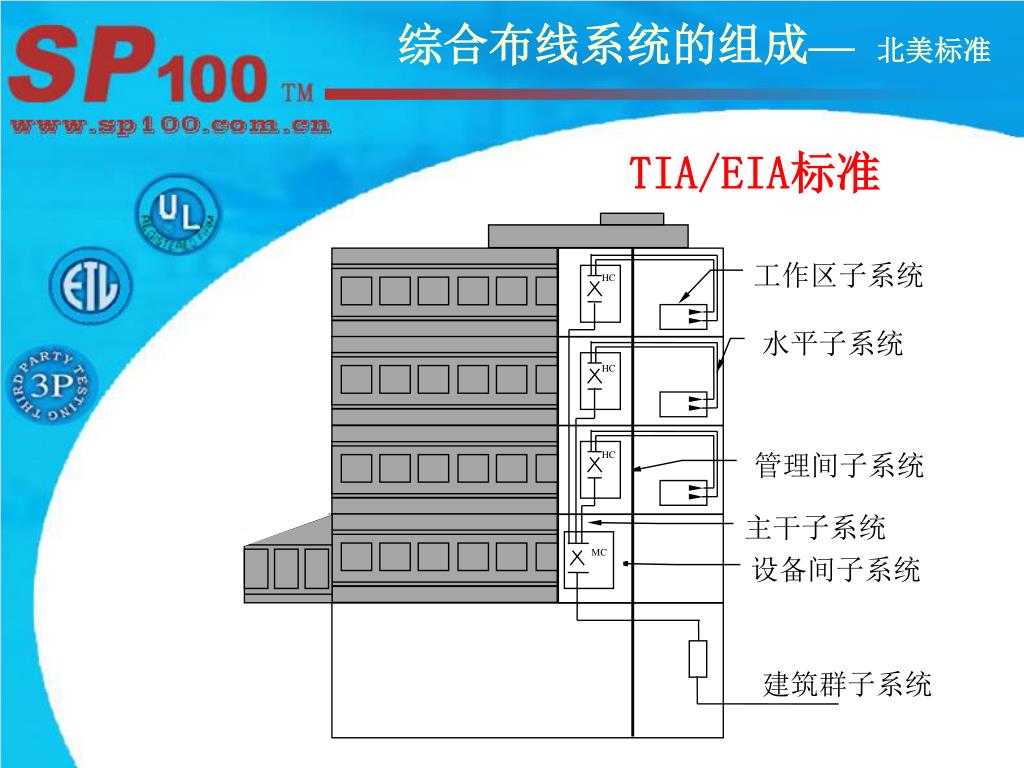

  7. 工作区子系统 HC 水平子系统 HC 管理间子系统 HC 主干子系统 MC 设备间子系统 建筑群子系统 综合布线系统的组成—北美标准 TIA/EIA标准

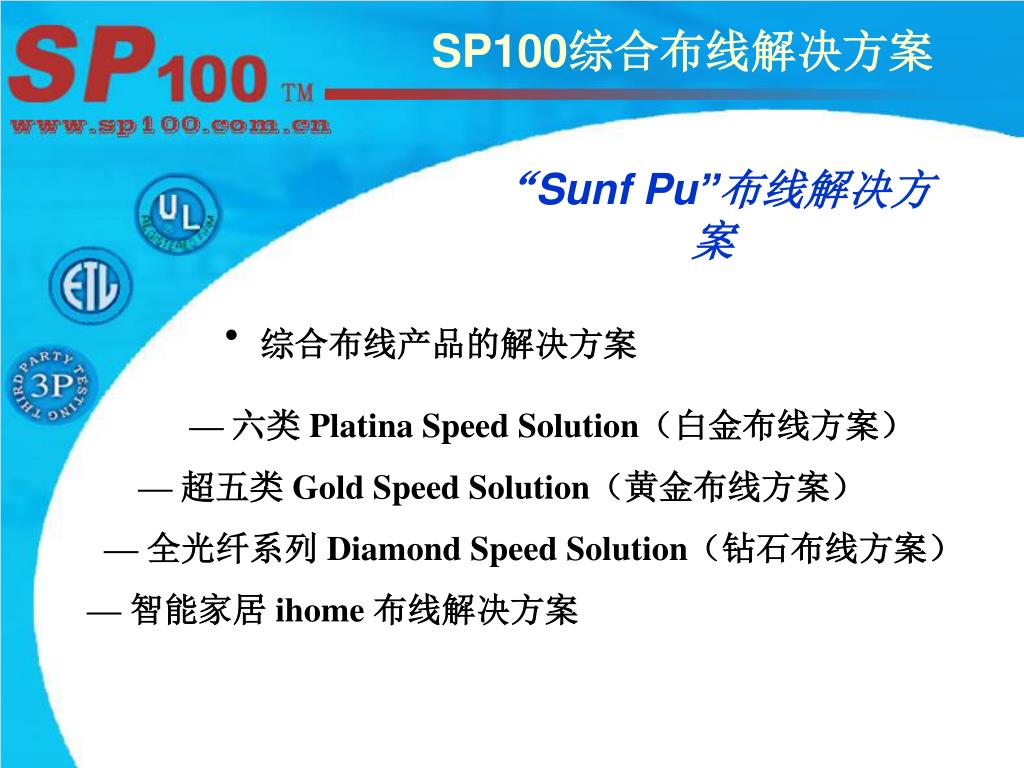

  8. SP100综合布线解决方案 “Sunf Pu”布线解决方案 • · 综合布线产品的解决方案 • — 六类 Platina Speed Solution（白金布线方案） • — 超五类 Gold Speed Solution（黄金布线方案） • — 全光纤系列 Diamond Speed Solution（钻石布线方案） • — 智能家居 ihome 布线解决方案

  9. 白金布线方案 六类 Platina Speed Solution（白金布线方案）

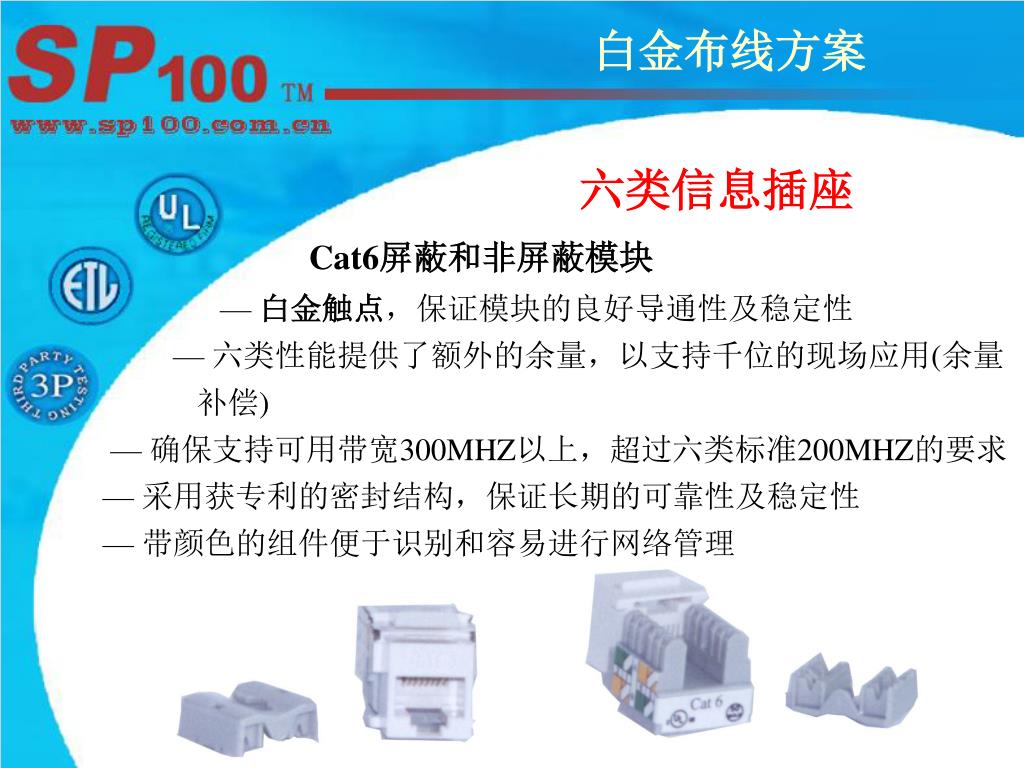

  10. 白金布线方案 六类信息插座 Cat6屏蔽和非屏蔽模块 — 白金触点，保证模块的良好导通性及稳定性 — 六类性能提供了额外的余量，以支持千位的现场应用(余量 补偿) — 确保支持可用带宽300MHZ以上，超过六类标准200MHZ的要求 — 采用获专利的密封结构，保证长期的可靠性及稳定性 — 带颜色的组件便于识别和容易进行网络管理

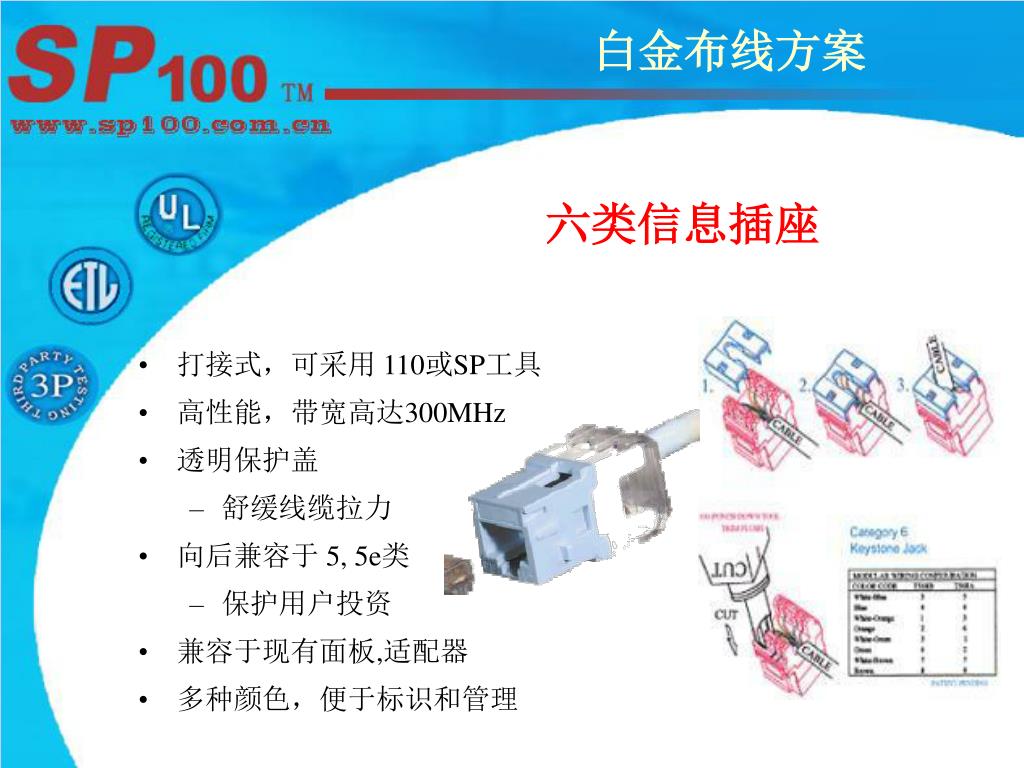

  11. 白金布线方案 六类信息插座 • 打接式，可采用 110或SP工具 • 高性能，带宽高达300MHz • 透明保护盖 • 舒缓线缆拉力 • 向后兼容于 5, 5e类 • 保护用户投资 • 兼容于现有面板,适配器 • 多种颜色，便于标识和管理

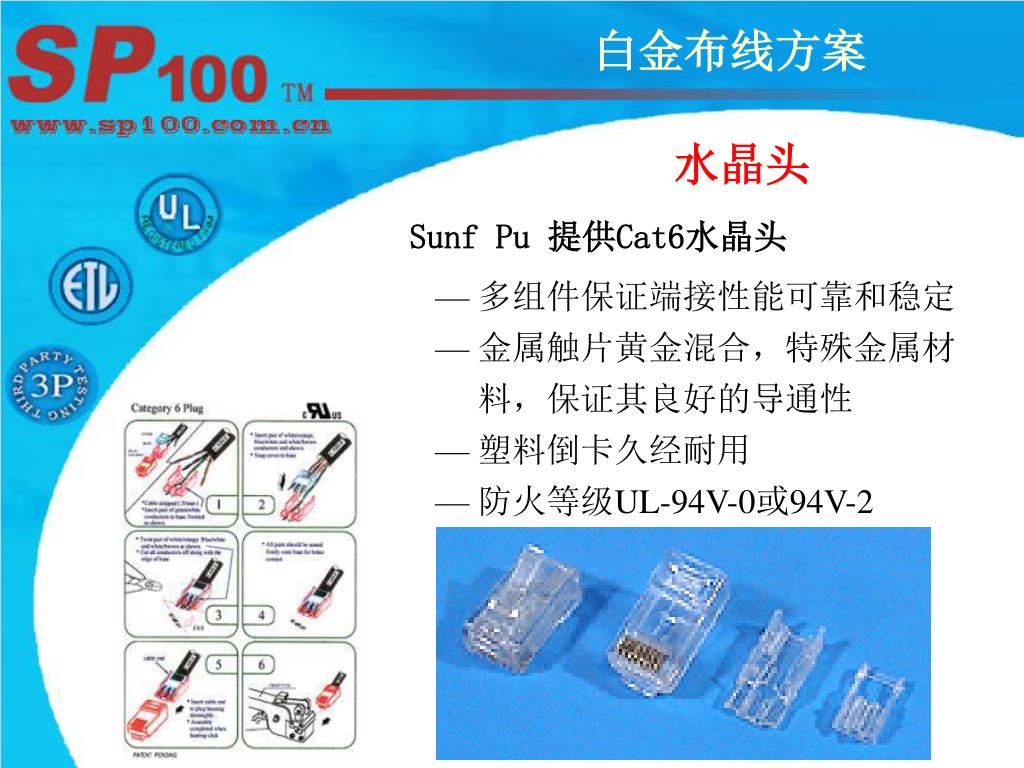

  12. 白金布线方案 水晶头 Sunf Pu 提供Cat6水晶头 — 多组件保证端接性能可靠和稳定 — 金属触片黄金混合，特殊金属材 料，保证其良好的导通性 — 塑料倒卡久经耐用 — 防火等级UL-94V-0或94V-2

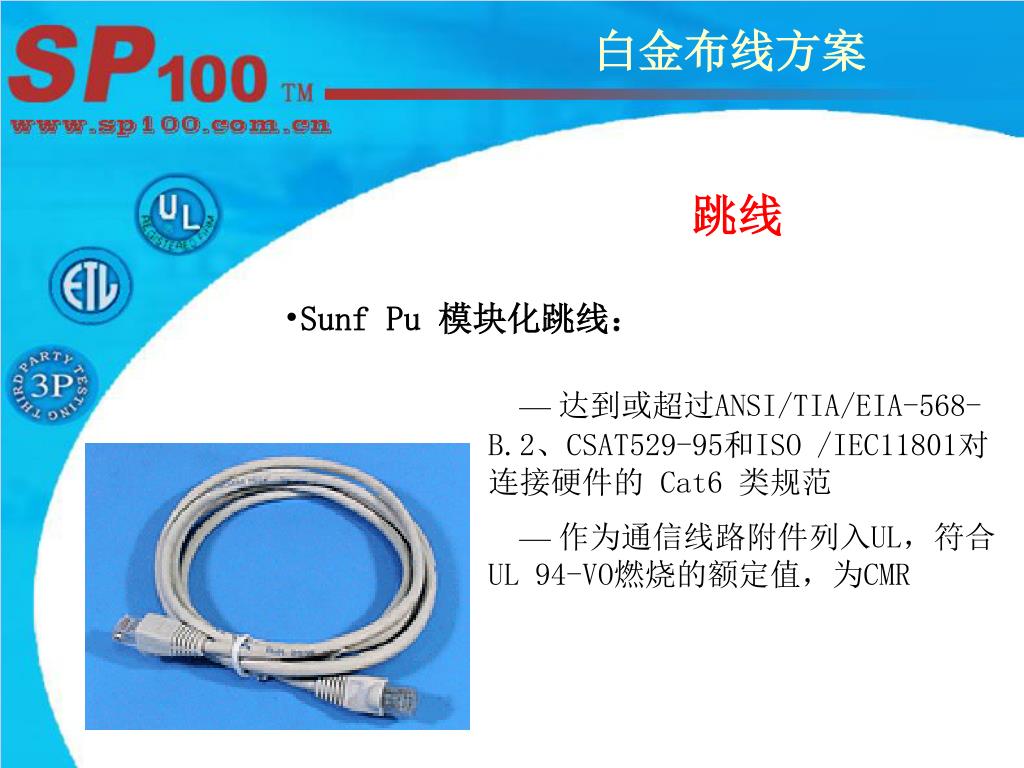

  13. 白金布线方案 跳线 • Sunf Pu 模块化跳线： — 达到或超过ANSI/TIA/EIA-568-B.2、CSAT529-95和ISO /IEC11801对连接硬件的 Cat6 类规范 — 作为通信线路附件列入UL，符合UL 94-VO燃烧的额定值，为CMR

  14. 参数 数值 6类标准 NEXT 55.1dB >= 51.0 dB PSNEXT 52.0dB >= 49.0 dB FEXT 49.8 dB >= 43.1 dB PSFEXT 46.9 dB >= 40.1 dB Cable 衰减 0.10 dB <= 0.23 dB Cable Boot Management Bar 回损 27.0 dB >= 22.0 dB Modular Plug 白金布线方案 跳线结构 • Sunf Pu模块化跳线 • 结构紧凑 • 整体护套 • 线缆管理条 • 100%性能测试

  15. 白金布线方案 跳线结构 • Sunf Pu 提供的模块化跳线 • — 带颜色的组件便于识别和容易进行网络管理 • — 七股导体软跳线（很好的柔韧性，更小的弯曲半径） • — 水晶头金属触片表面加厚镀金，保证了良好的接触 • 与信号传输性能

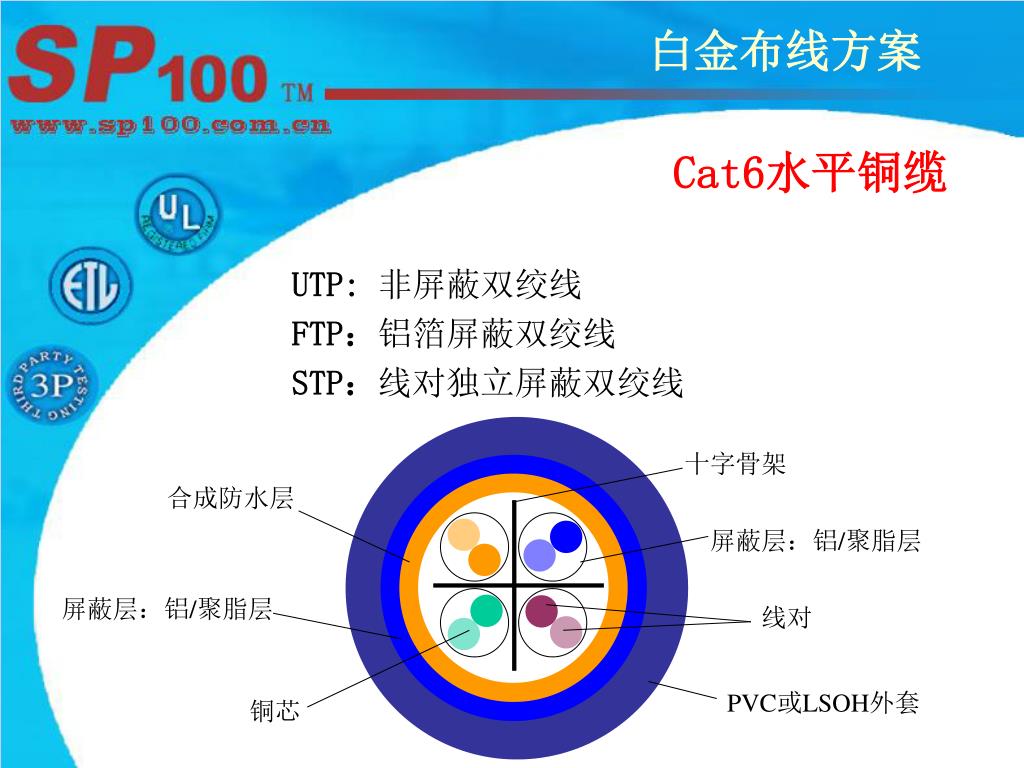

  16. 白金布线方案 Cat6水平铜缆 UTP: 非屏蔽双绞线 FTP：铝箔屏蔽双绞线 STP：线对独立屏蔽双绞线 十字骨架 合成防水层 屏蔽层：铝/聚脂层 屏蔽层：铝/聚脂层 线对 PVC或LSOH外套 铜芯

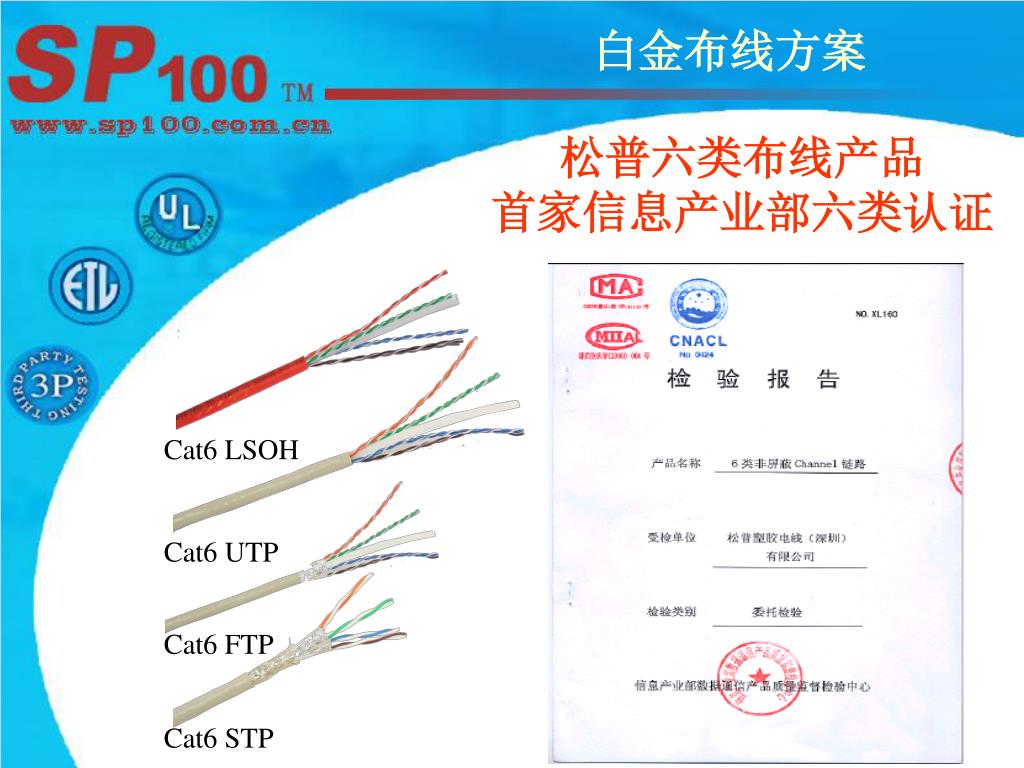

  17. Cat6 LSOH Cat6 UTP Cat6 FTP Cat6 STP 白金布线方案 Cat6类水平电缆 松普六类布线产品首家信息产业部六类认证

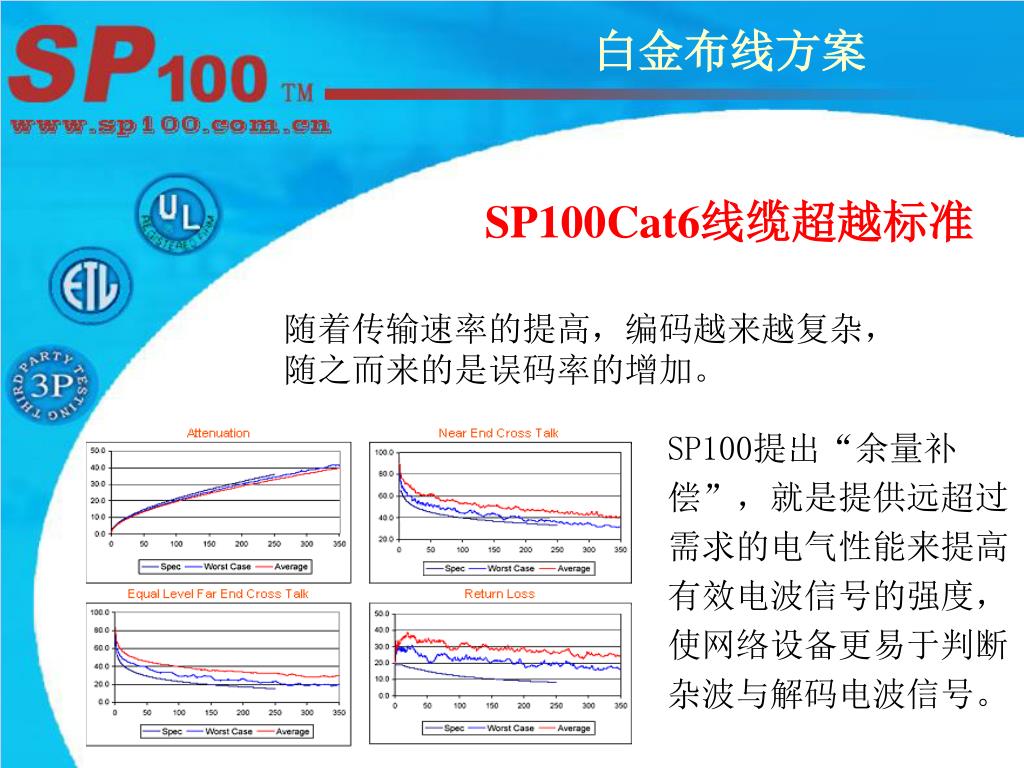

  18. 白金布线方案 SP100Cat6线缆超越标准 随着传输速率的提高，编码越来越复杂，随之而来的是误码率的增加。 SP100提出“余量补偿”，就是提供远超过需求的电气性能来提高有效电波信号的强度，使网络设备更易于判断杂波与解码电波信号。

  19. 优异的性能

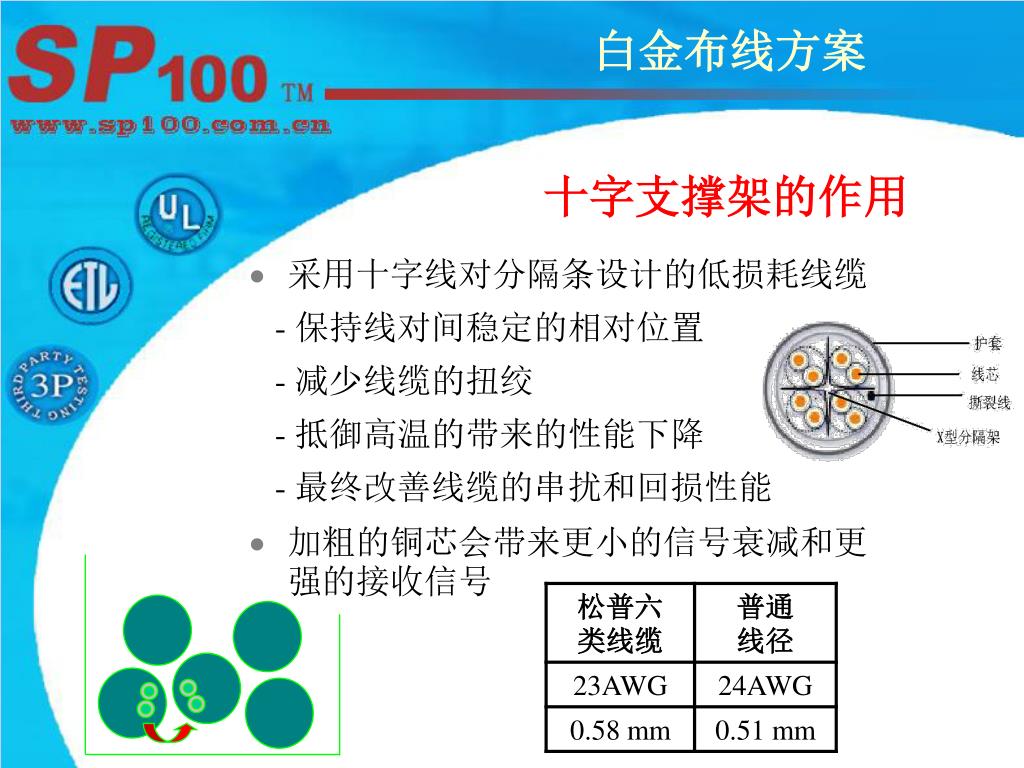

  20. 白金布线方案 十字支撑架的作用 • 采用十字线对分隔条设计的低损耗线缆 - 保持线对间稳定的相对位置 - 减少线缆的扭绞 - 抵御高温的带来的性能下降 - 最终改善线缆的串扰和回损性能 • 加粗的铜芯会带来更小的信号衰减和更强的接收信号

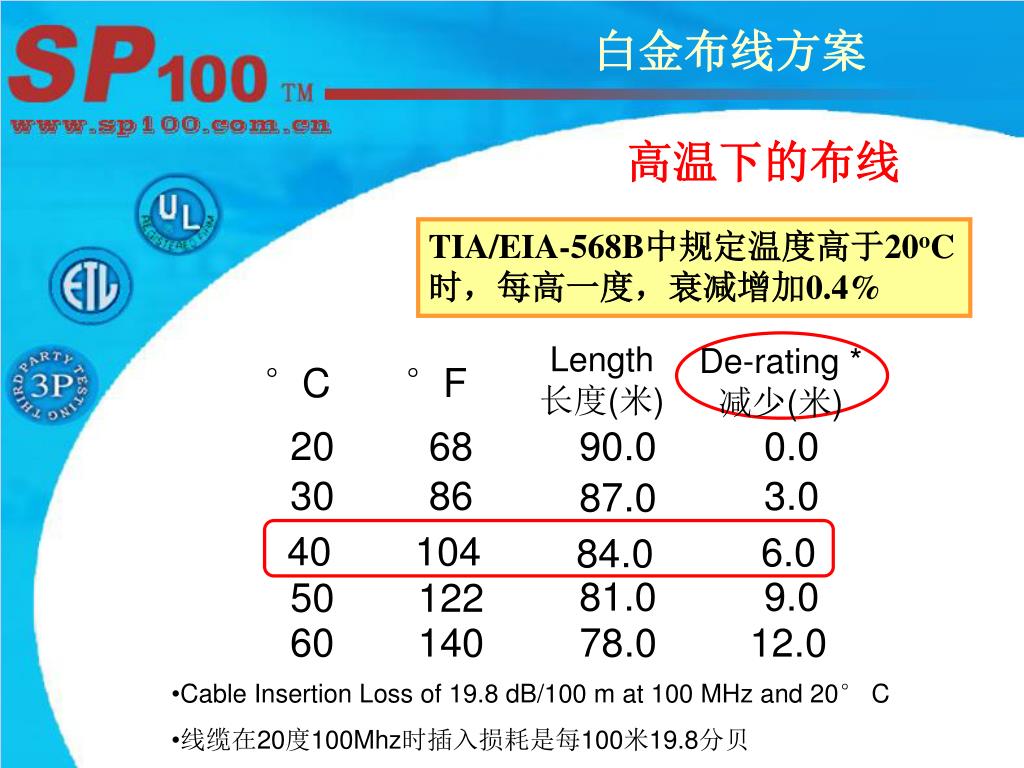

  21. De-rating * 减少(米) °C °F 20 68 90.0 0.0 30 86 3.0 87.0 40 104 6.0 84.0 81.0 9.0 50 122 60 140 78.0 12.0 白金布线方案 高温下的布线 TIA/EIA-568B中规定温度高于20oC时，每高一度，衰减增加0.4% Length 长度(米) • Cable Insertion Loss of 19.8 dB/100 m at 100 MHz and 20° C • 线缆在20度100Mhz时插入损耗是每100米19.8分贝

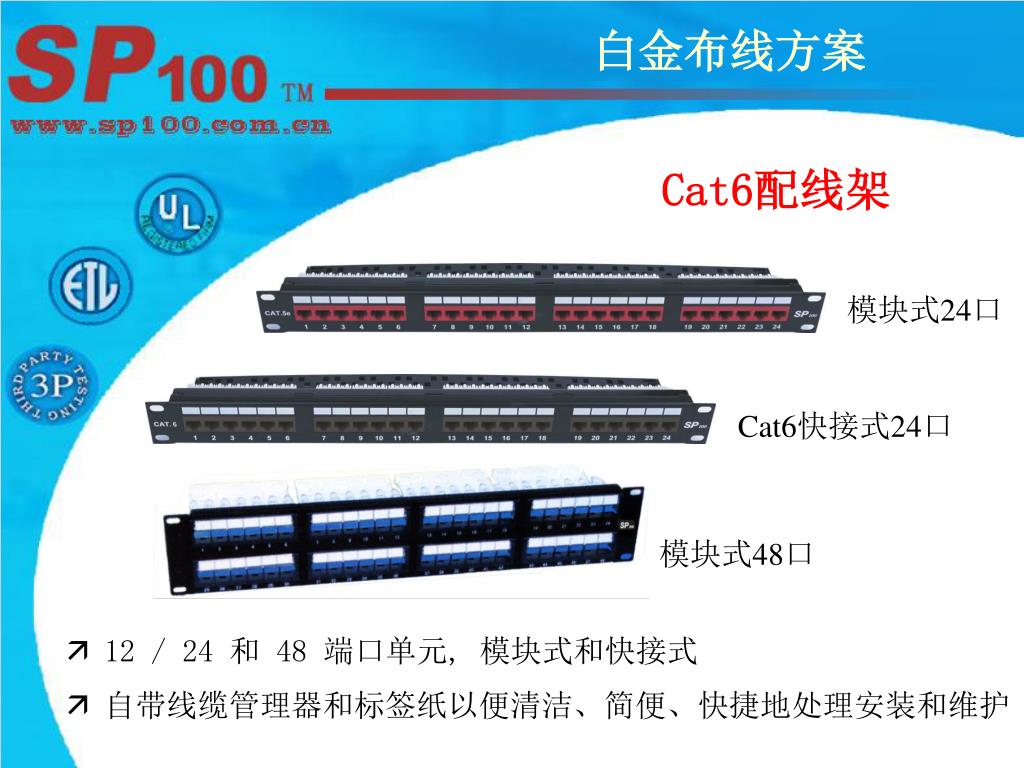

  22. 白金布线方案 Cat6配线架 模块式24口 Cat6快接式24口 模块式48口 • 12 / 24 和 48 端口单元, 模块式和快接式 • 自带线缆管理器和标签纸以便清洁、简便、快捷地处理安装和维护

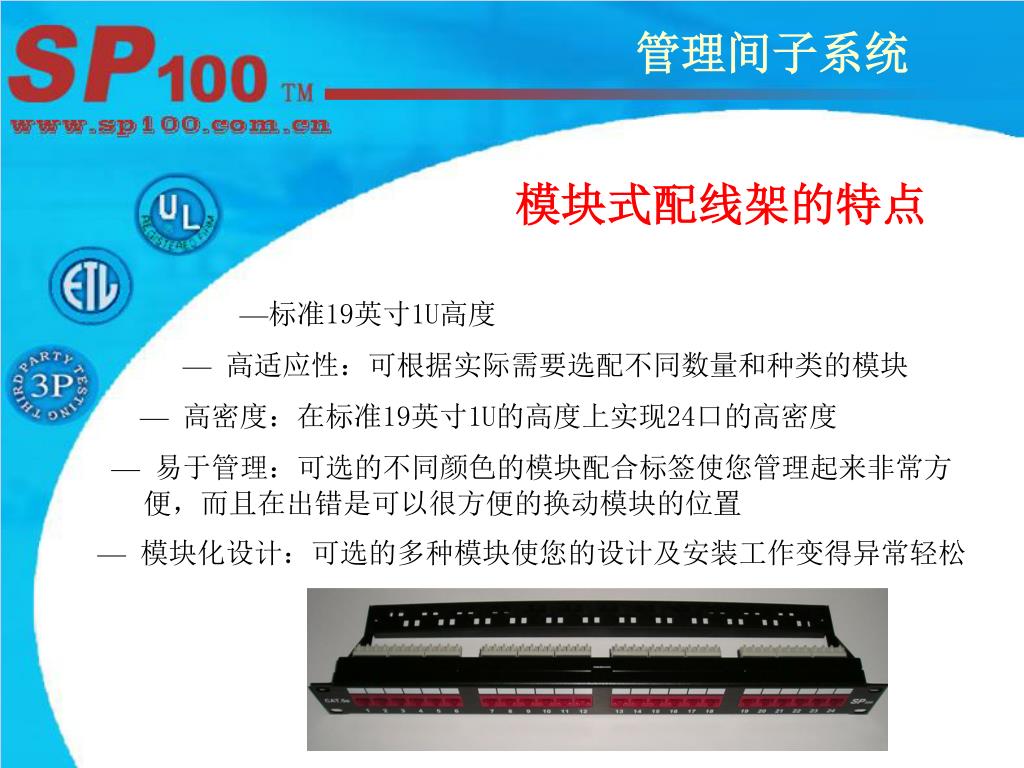

  23. 管理间子系统 模块式配线架的特点 —标准19英寸1U高度 —高适应性：可根据实际需要选配不同数量和种类的模块 —高密度：在标准19英寸1U的高度上实现24口的高密度 —易于管理：可选的不同颜色的模块配合标签使您管理起来非常方便，而且在出错是可以很方便的换动模块的位置 —模块化设计：可选的多种模块使您的设计及安装工作变得异常轻松

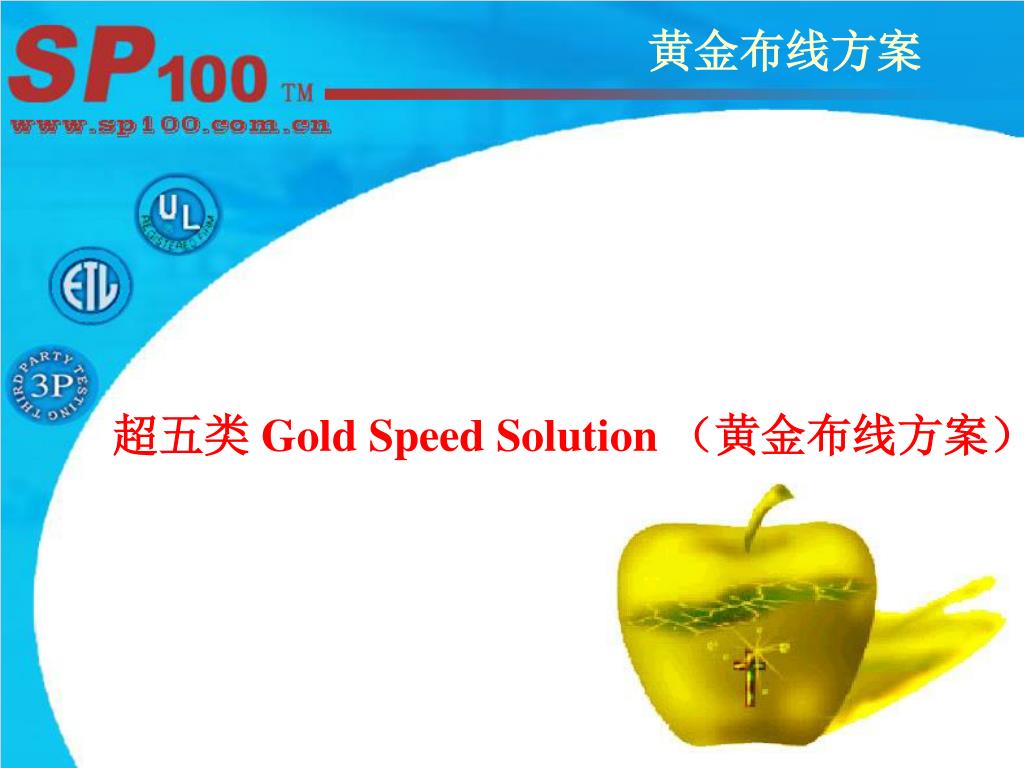

  24. 黄金布线方案 超五类 Gold Speed Solution （黄金布线方案）

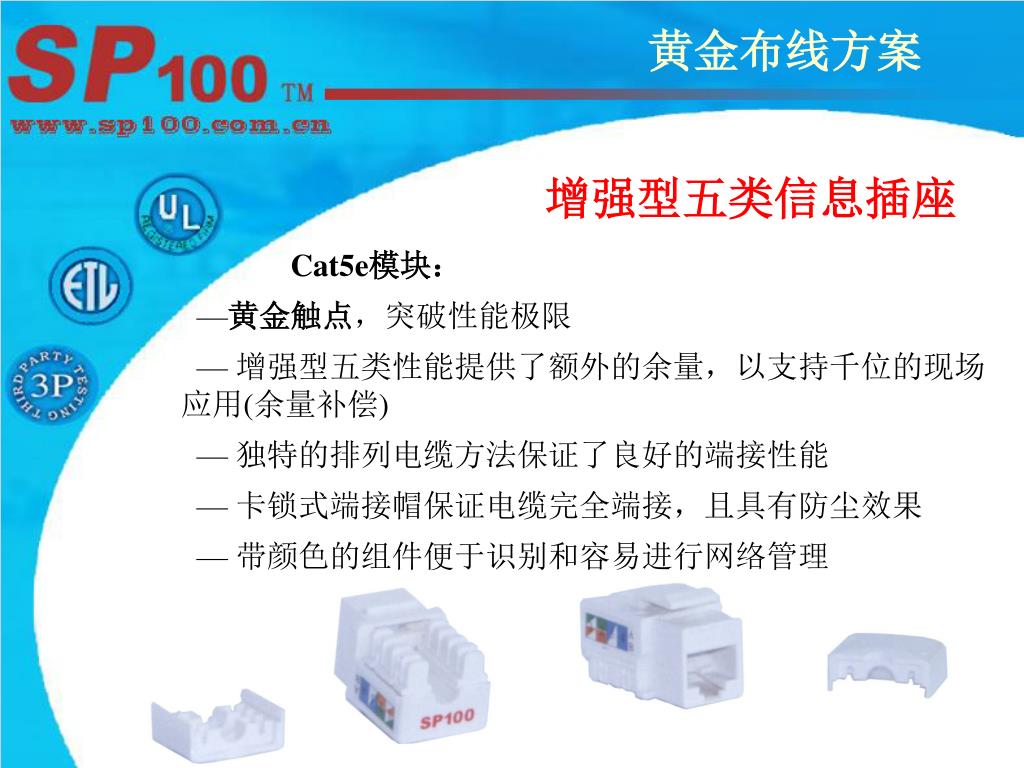

  25. 黄金布线方案 增强型五类信息插座 Cat5e模块： —黄金触点，突破性能极限 — 增强型五类性能提供了额外的余量，以支持千位的现场应用(余量补偿) — 独特的排列电缆方法保证了良好的端接性能 — 卡锁式端接帽保证电缆完全端接，且具有防尘效果 — 带颜色的组件便于识别和容易进行网络管理

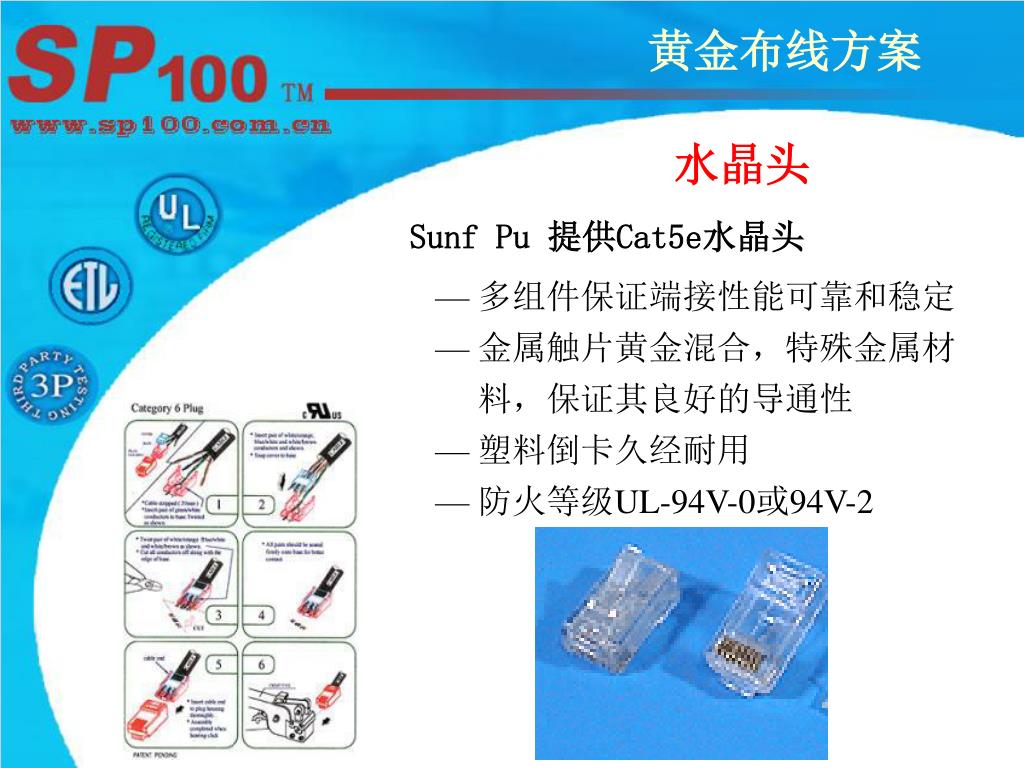

  26. 黄金布线方案 水晶头 Sunf Pu 提供Cat5e水晶头 — 多组件保证端接性能可靠和稳定 — 金属触片黄金混合，特殊金属材 料，保证其良好的导通性 — 塑料倒卡久经耐用 — 防火等级UL-94V-0或94V-2

  27. 白金布线方案 跳线结构 • Sunf Pu 提供的模块化跳线 • — 带颜色的组件便于识别和容易进行网络管理 • — 多股导体软跳线（很好的柔韧性，更小的弯曲半径） • — 水晶头金属触片表面加厚镀金，保证了良好的接触 • 与信号传输性能

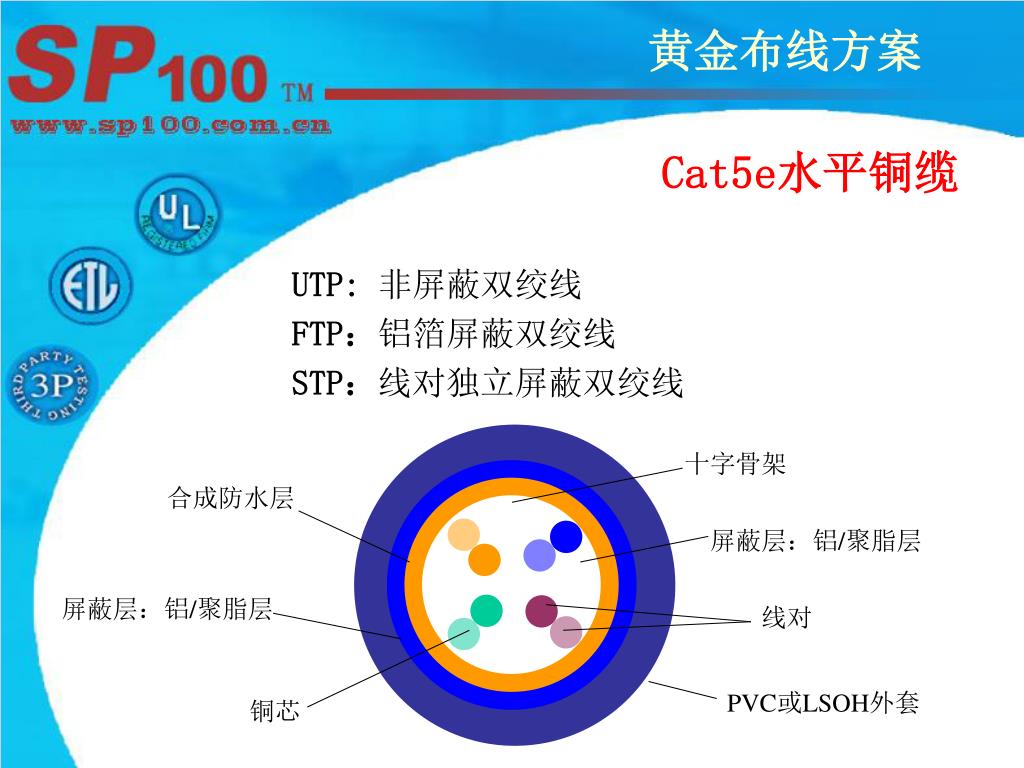

  28. 黄金布线方案 Cat5e水平铜缆 UTP: 非屏蔽双绞线 FTP：铝箔屏蔽双绞线 STP：线对独立屏蔽双绞线 十字骨架 合成防水层 屏蔽层：铝/聚脂层 屏蔽层：铝/聚脂层 线对 PVC或LSOH外套 铜芯

  29. Cat5e水平电缆 松普超五类布线产品多家权威检测机构测试认证

  30. 黄金布线方案 超五类的性能 • 产品特点 • 信号的平衡(LCL)既控制了电磁干扰也控制了噪音的影响 • 选用高质量的材料制成,保证50年性能不变 • 对电缆长度有增减距离标记,减少了浪费 • 最优化的传输参数平衡,以适用于同步并行传输协议

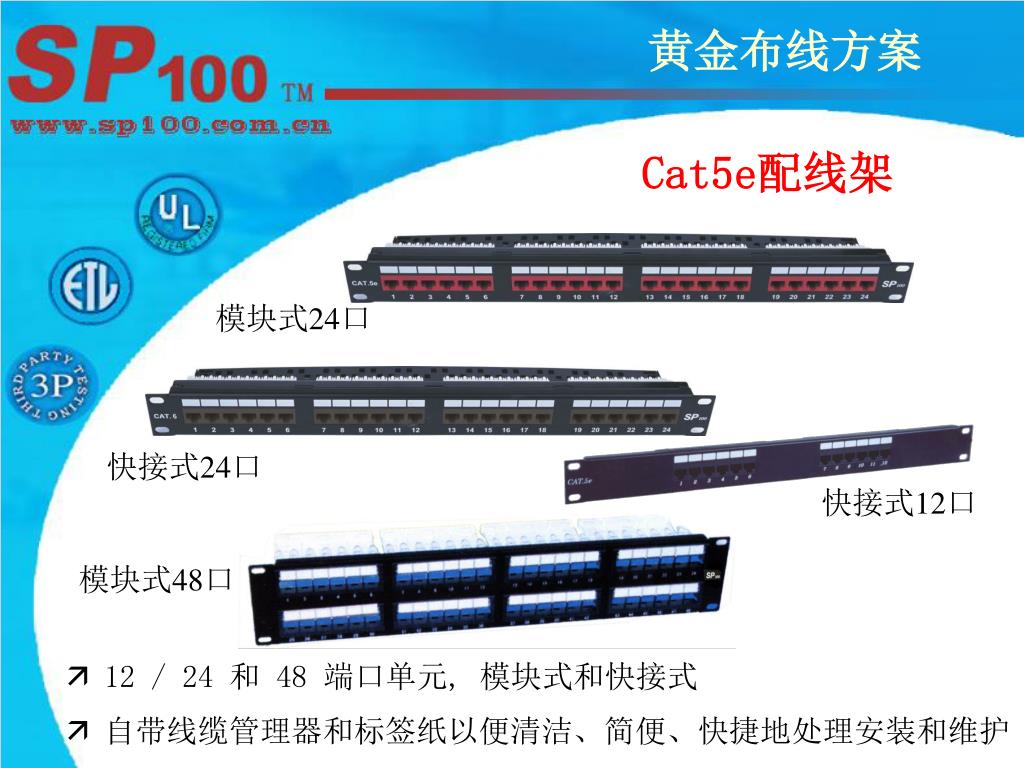

  31. 黄金布线方案 Cat5e配线架 模块式24口 快接式24口 快接式12口 模块式48口 • 12 / 24 和 48 端口单元, 模块式和快接式 • 自带线缆管理器和标签纸以便清洁、简便、快捷地处理安装和维护

  32. 黄金布线方案 大对数铜缆 25对：Cat3\Cat5 50对：Cat3\Cat5 100对：Cat3\Cat5 • SP 提供CMR级五类多对UTP水平电缆 • SP 提供LSOH五类25对大对数 • 性能超出TIA/EIA-568A中对五类的要求 • 适用于水平布线或主干布线

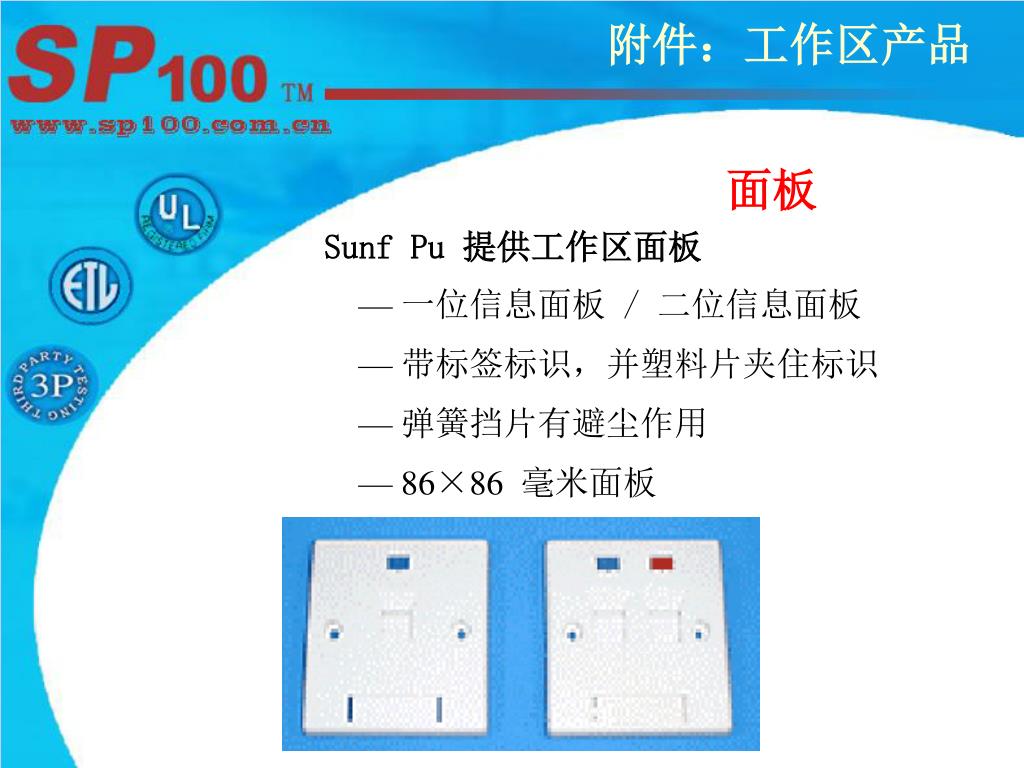

  33. 附件：工作区产品 面板 Sunf Pu 提供工作区面板 — 一位信息面板 / 二位信息面板 — 带标签标识，并塑料片夹住标识 — 弹簧挡片有避尘作用 — 86×86 毫米面板

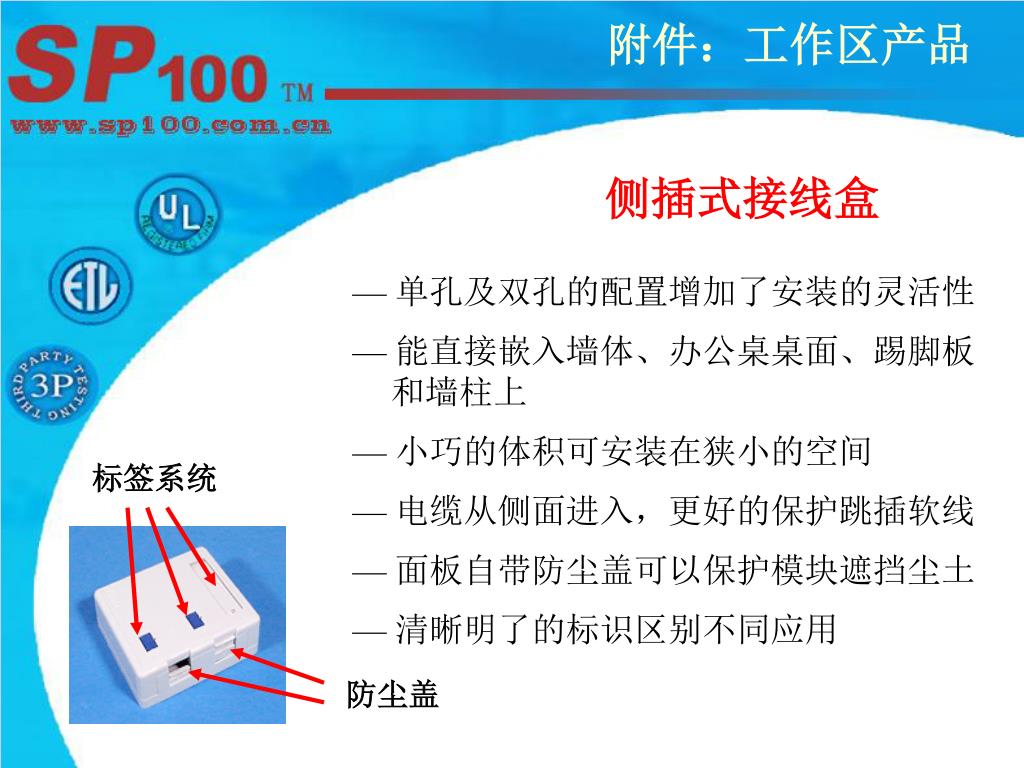

  34. 标签系统 防尘盖 附件：工作区产品 侧插式接线盒 — 单孔及双孔的配置增加了安装的灵活性 — 能直接嵌入墙体、办公桌桌面、踢脚板和墙柱上 — 小巧的体积可安装在狭小的空间 — 电缆从侧面进入，更好的保护跳插软线 — 面板自带防尘盖可以保护模块遮挡尘土 — 清晰明了的标识区别不同应用

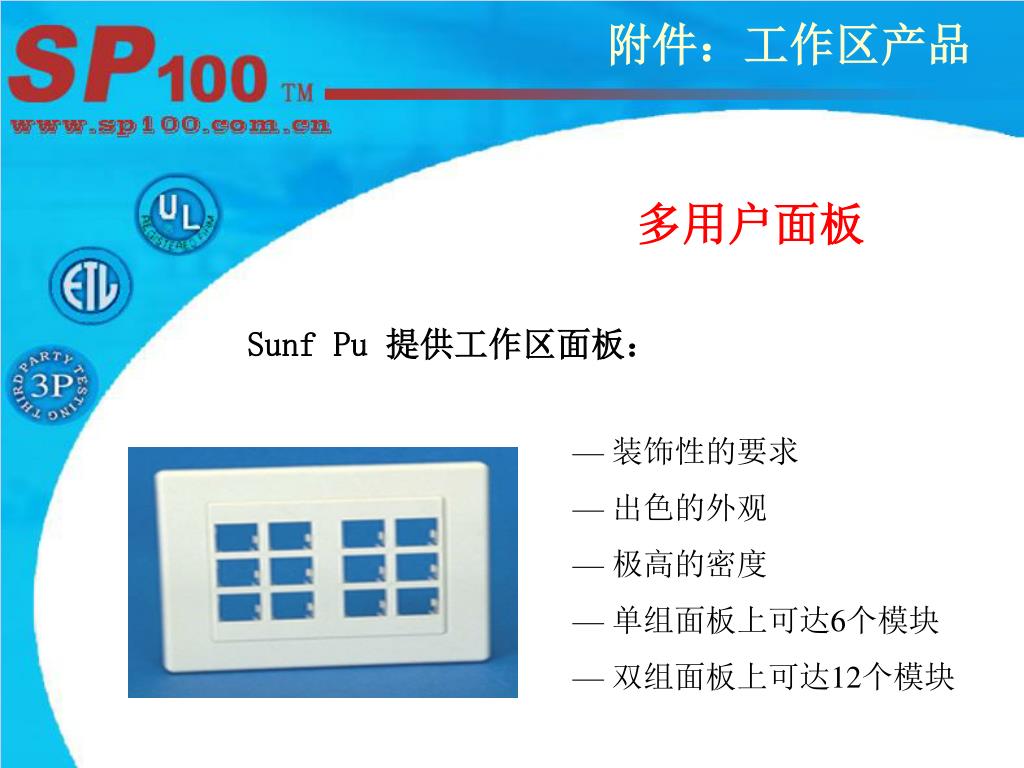

  35. 附件：工作区产品 多用户面板 Sunf Pu 提供工作区面板： — 装饰性的要求 — 出色的外观 — 极高的密度 — 单组面板上可达6个模块 — 双组面板上可达12个模块

  36. 附件：110语音系统产品 110语音系列产品 铜介质产品 • 提供Cat5的性能－最高的密度，最低的成本 • 所需墙壁空间比系统少 －特别适用 于拥挤的小间 • 对于最终用户而言，具有高性能价格比 • 对于安装者而言，是坚固的产品，易于安装和操作

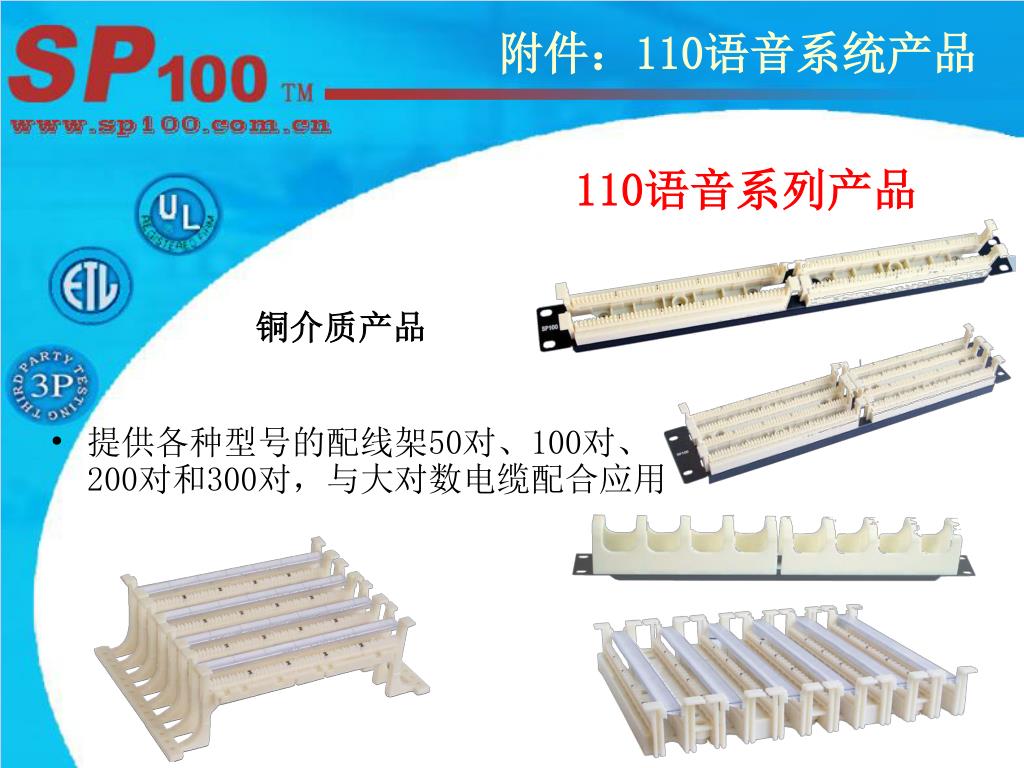

  37. 附件：110语音系统产品 110语音系列产品 铜介质产品 • 提供各种型号的配线架50对、100对、200对和300对，与大对数电缆配合应用

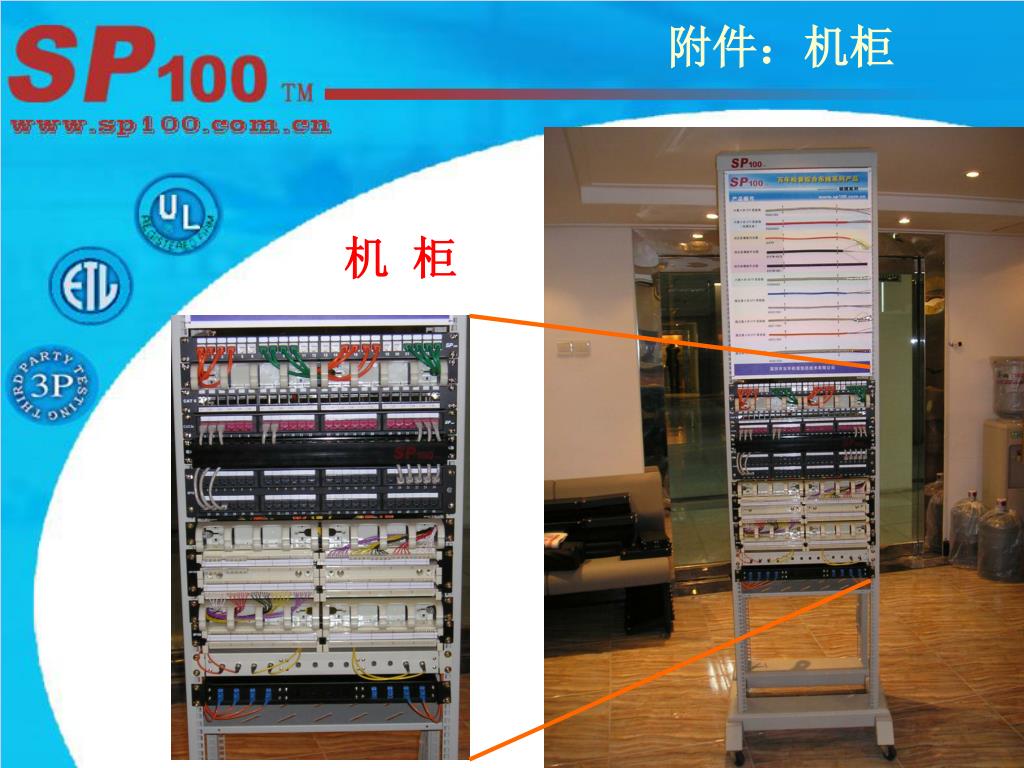

  38. 附件：机柜 机 柜

  39. 钻石布线方案 全光系列Diamond Speed Solution （钻石布线方案）

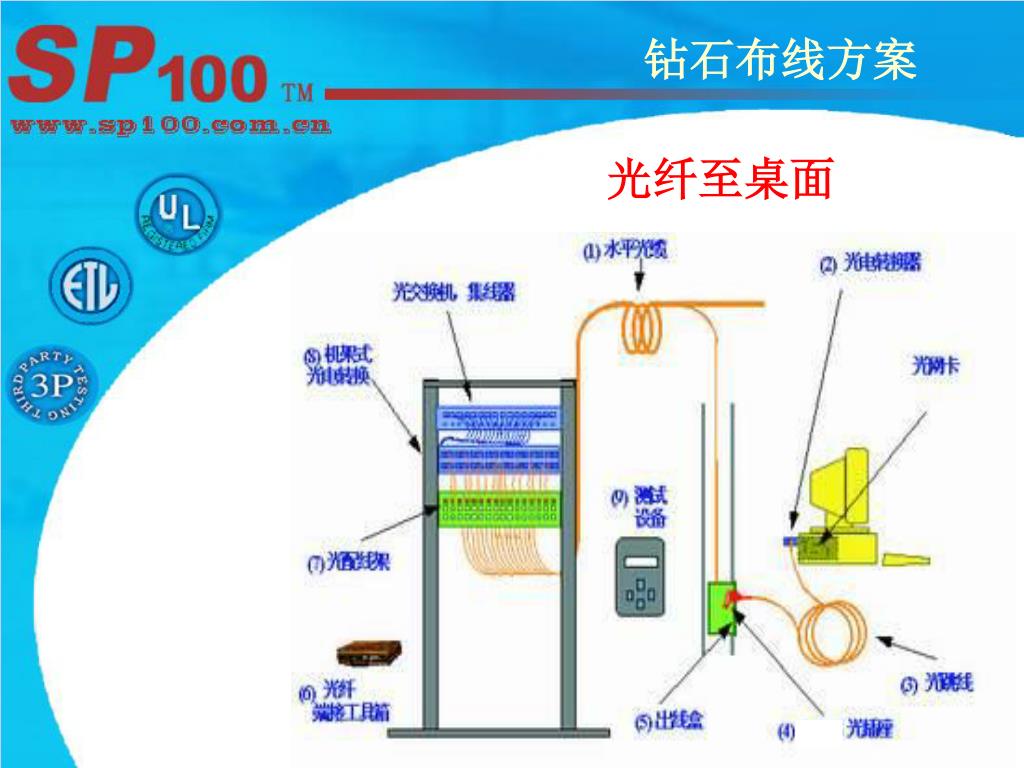

  40. 钻石布线方案 光纤至桌面

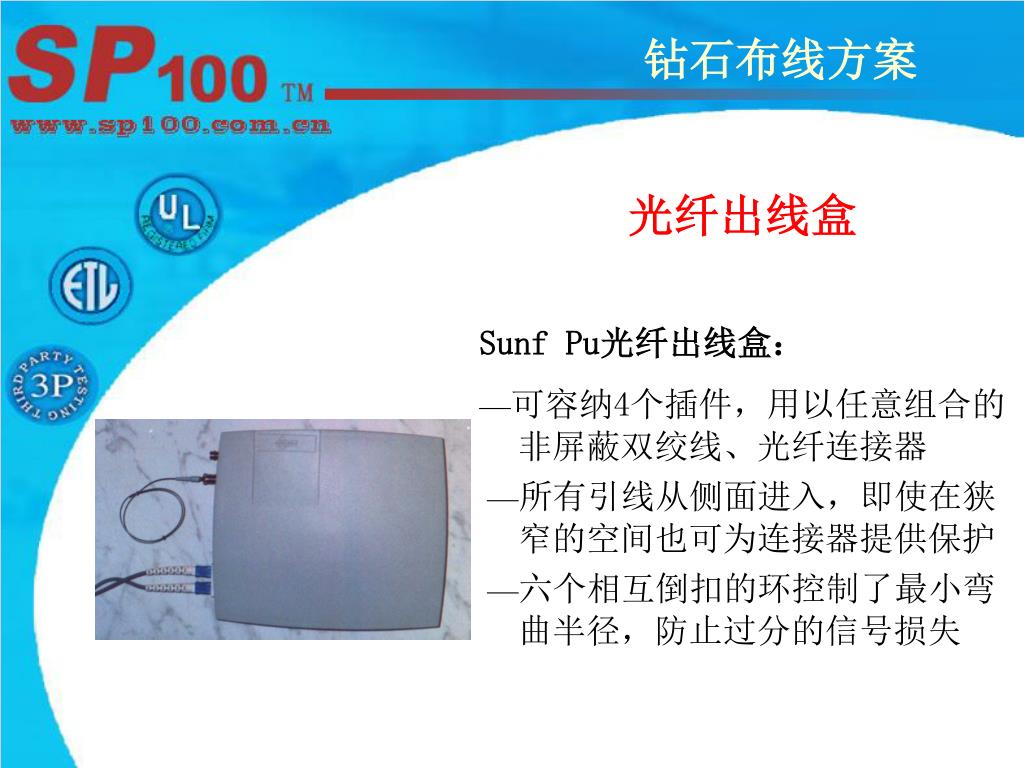

  41. 钻石布线方案 光纤出线盒 Sunf Pu光纤出线盒： —可容纳4个插件，用以任意组合的非屏蔽双绞线、光纤连接器 —所有引线从侧面进入，即使在狭窄的空间也可为连接器提供保护 —六个相互倒扣的环控制了最小弯曲半径，防止过分的信号损失

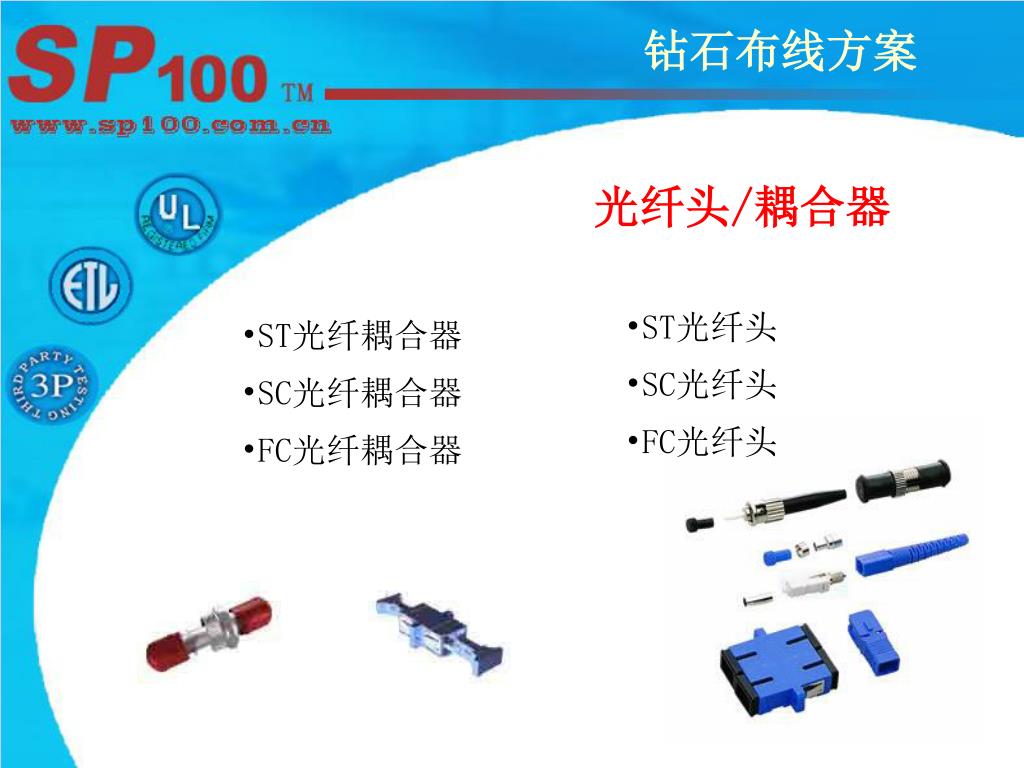

  42. 钻石布线方案 光纤头/耦合器 • ST光纤头 • SC光纤头 • FC光纤头 • ST光纤耦合器 • SC光纤耦合器 • FC光纤耦合器

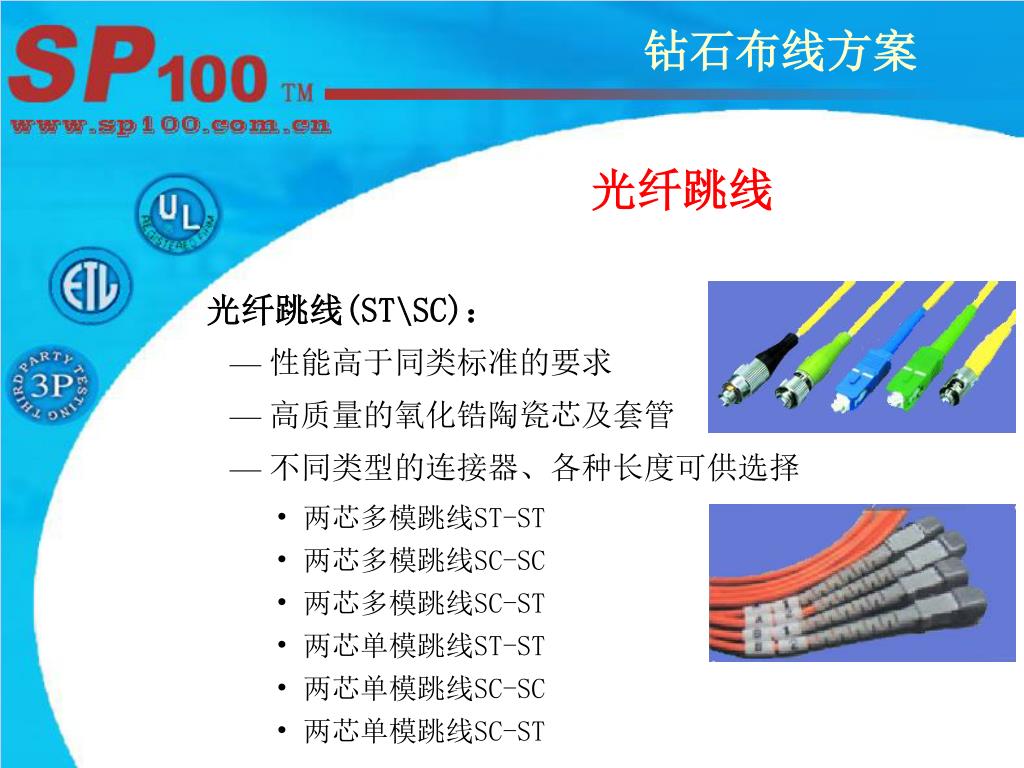

  43. 钻石布线方案 光纤跳线 光纤跳线(ST\SC)： — 性能高于同类标准的要求 — 高质量的氧化锆陶瓷芯及套管 — 不同类型的连接器、各种长度可供选择 • 两芯多模跳线ST-ST • 两芯多模跳线SC-SC • 两芯多模跳线SC-ST • 两芯单模跳线ST-ST • 两芯单模跳线SC-SC • 两芯单模跳线SC-ST

  44. 管理间子系统 光纤配线架 光介质产品 • 8/12/24/48 光纤单元 • 可选择 ST兼容及 SC连接器 • 高强的钢结构可长久使用 • 消除光纤变形的设计、松散存放、控制弯曲半径并保护连接器 • 小规格和灵活通路选择，简化了安装和管理 8口壁挂式光纤盒

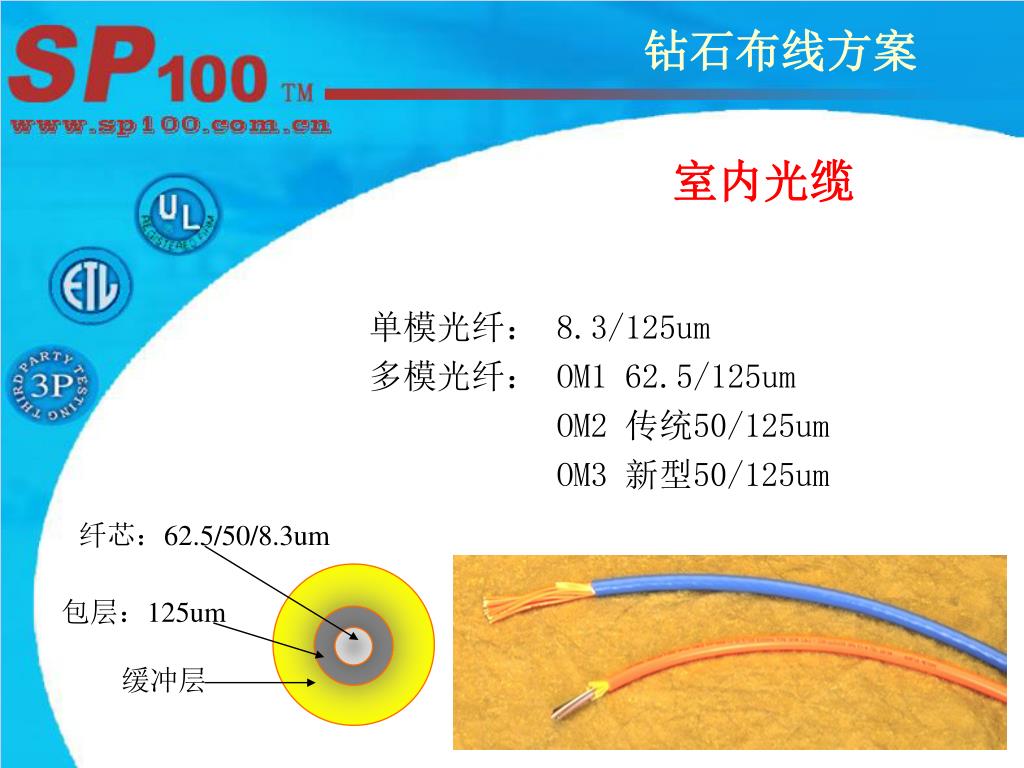

  45. 纤芯：62.5/50/8.3um 包层：125um 缓冲层 钻石布线方案 室内光缆 单模光纤： 8.3/125um 多模光纤： OM1 62.5/125um OM2 传统50/125um OM3 新型50/125um

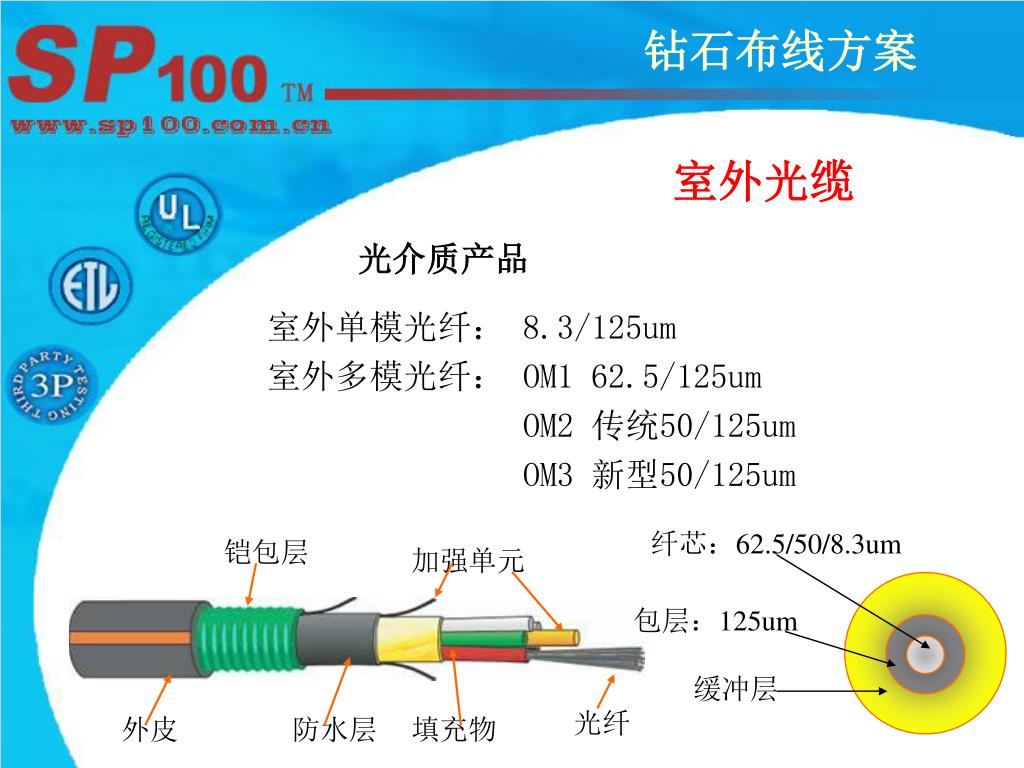

  46. 纤芯：62.5/50/8.3um 铠包层 加强单元 包层：125um 缓冲层 光纤 外皮 防水层 填充物 钻石布线方案 室外光缆 光介质产品 室外单模光纤： 8.3/125um 室外多模光纤： OM1 62.5/125um OM2 传统50/125um OM3 新型50/125um

  47. 钻石布线方案 SP100光缆 • 多芯多模室内光缆 • 多芯多模室外光缆 • 多芯单模室外光缆 • 多芯单模室内光缆

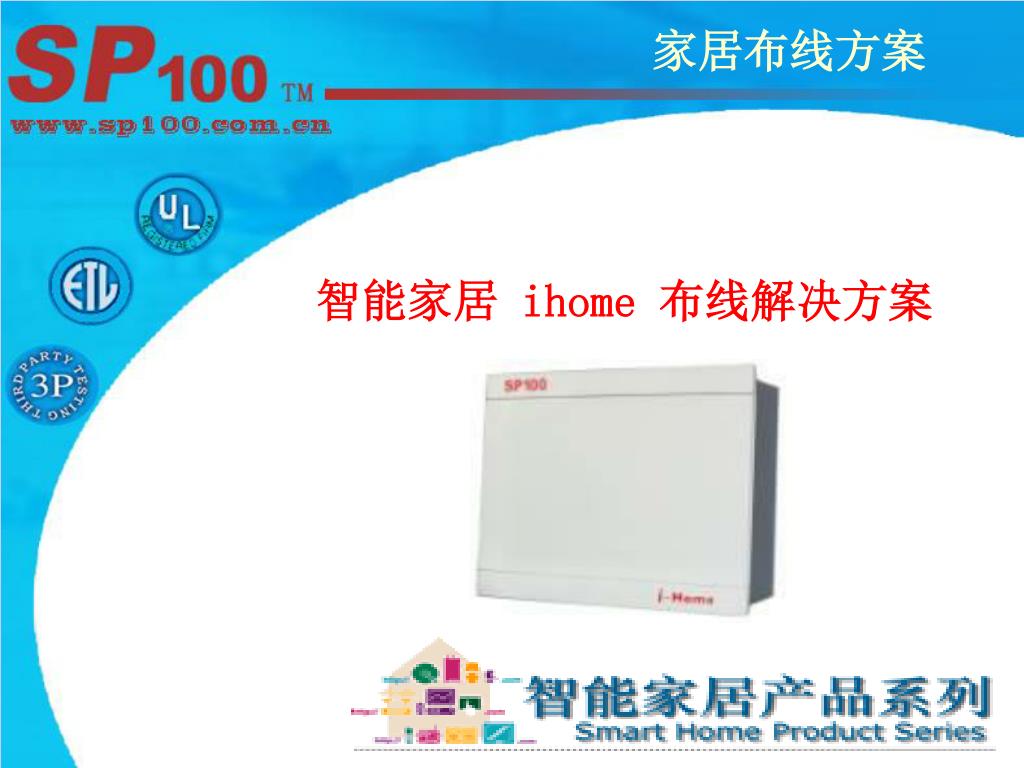

  48. 家居布线方案 • 智能家居 ihome 布线解决方案

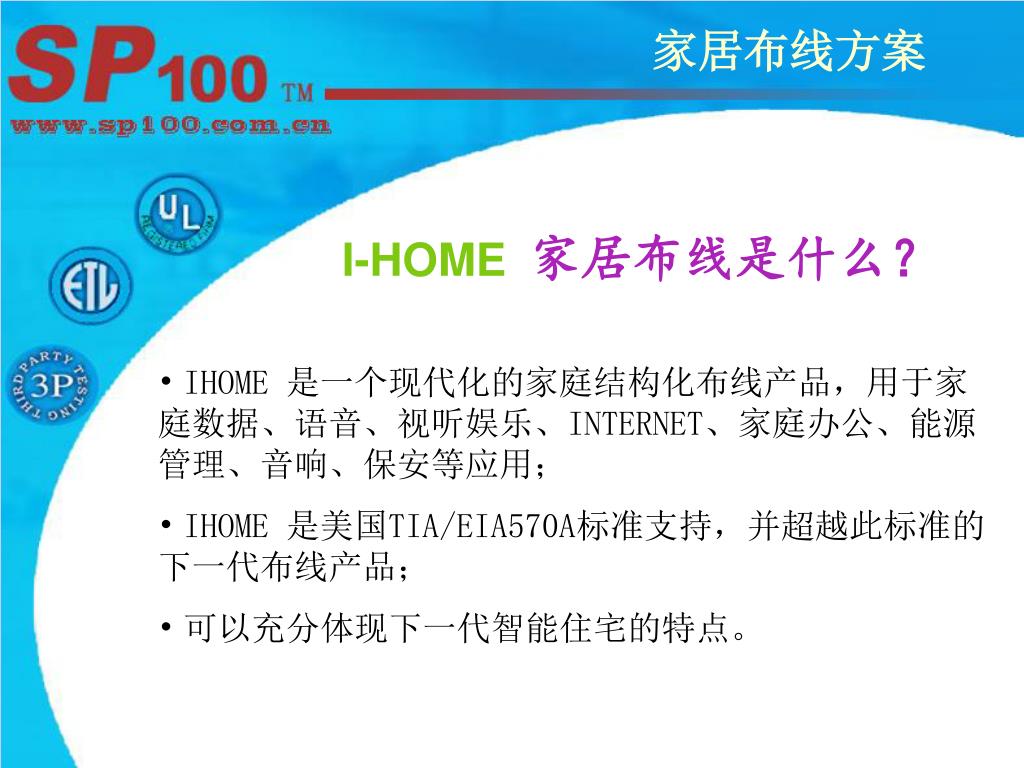

  49. I-HOME 家居布线方案 I-HOME家居布线是什么？ • IHOME 是一个现代化的家庭结构化布线产品，用于家庭数据、语音、视听娱乐、INTERNET、家庭办公、能源管理、音响、保安等应用； • IHOME 是美国TIA/EIA570A标准支持，并超越此标准的下一代布线产品； • 可以充分体现下一代智能住宅的特点。

  50. 智能化住宅的要求！ 家居布线方案 • 通讯自动化 • 家庭办公自动化 • 物业管理自动化 • 社区服务自动化
