1. APORTES DEL SISTEMA DE TRANSMISIÓN AL DESARROLLO REGIONAL CONEXIÓNDE LA SUBESTACIÓN SOGAMOSO AL SISTEMA DE TRANSMISIÓN NACIONAL

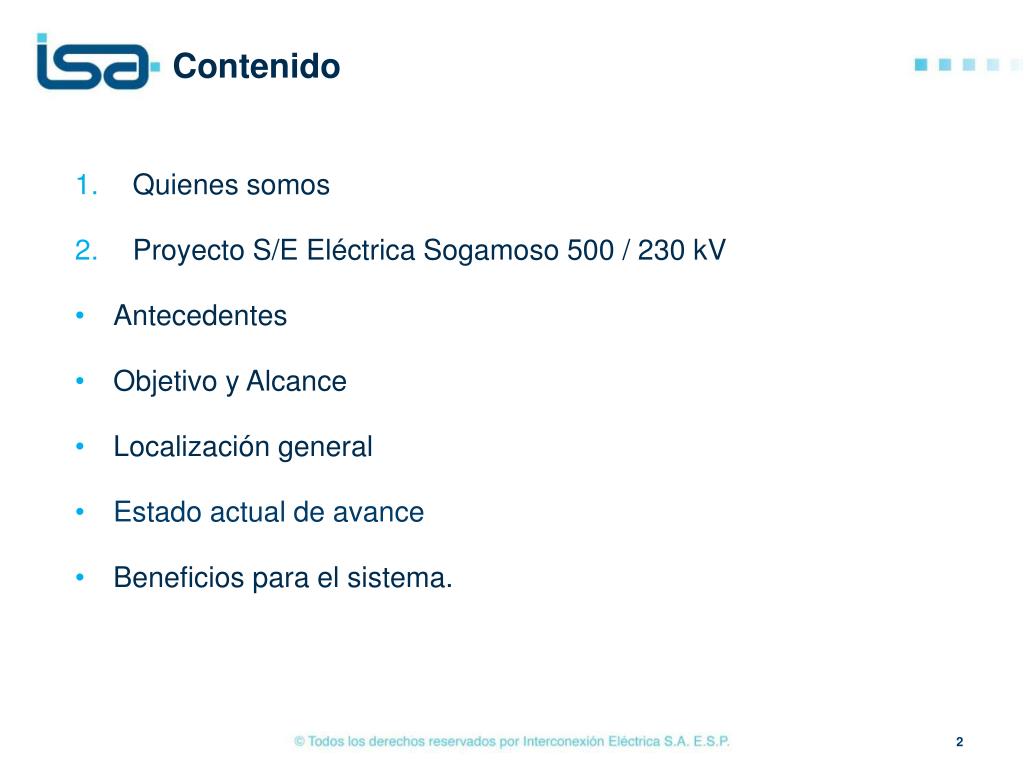

2. Contenido • Quienes somos • Proyecto S/E Eléctrica Sogamoso 500 / 230 kV • Antecedentes • Objetivo y Alcance • Localización general • Estado actual de avance • Beneficios para el sistema. tonta 2

3. 1. Quienes somos 3

4. ISA en Latinoamérica

5. Nuestros accionistas

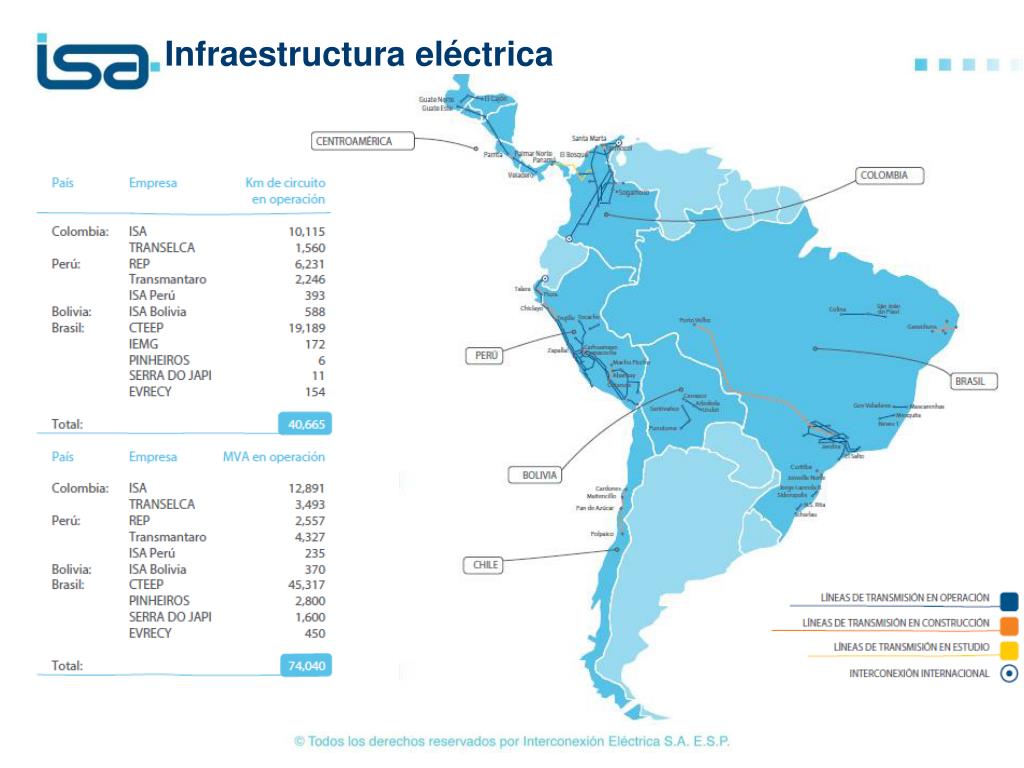

6. Infraestructura eléctrica

7. La red de transmisión de ISAestá distribuida en 4 CTE Km de circuito Noroccidente Oriente Subestaciones Centro Suroccidente

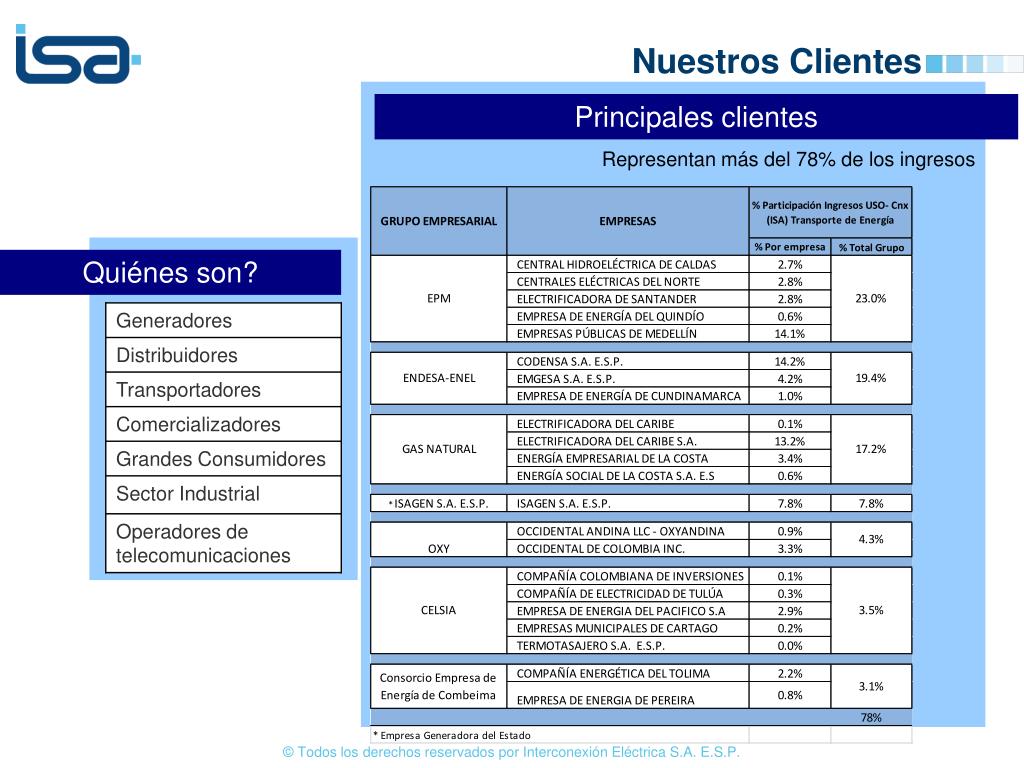

8. Nuestros Clientes Principales clientes Representan más del 78% de los ingresos Quiénes son?

9. tonta 2. Subestación Sogamoso 500 / 230 kV 9

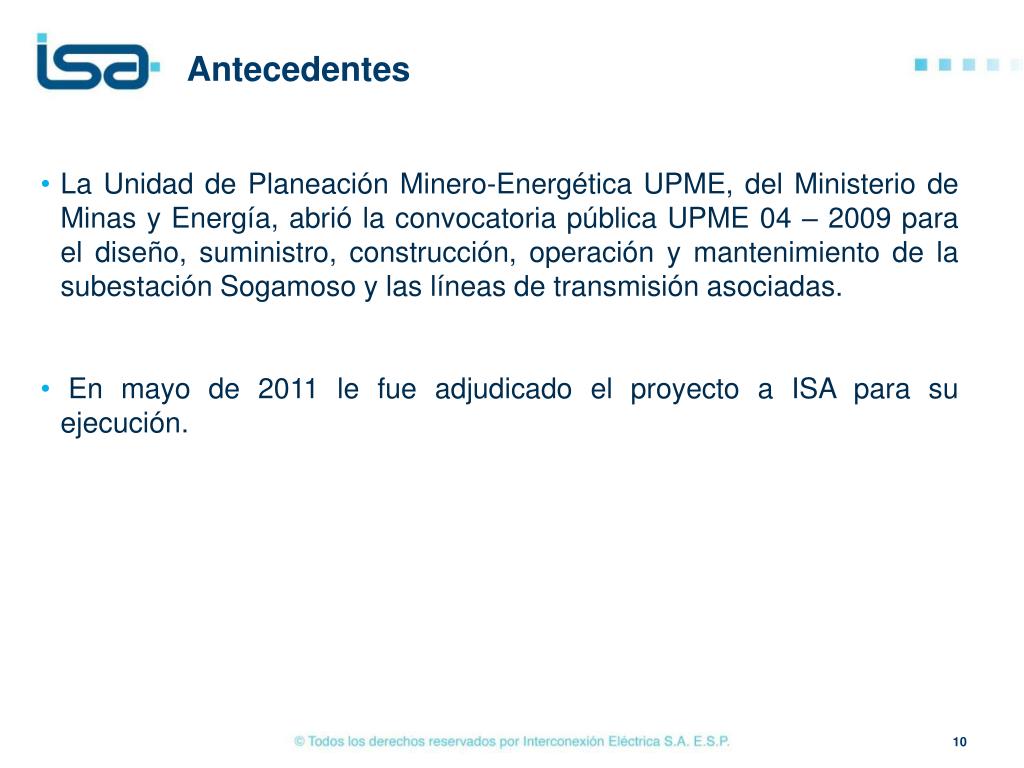

10. Antecedentes • La Unidad de Planeación Minero-Energética UPME, del Ministerio de Minas y Energía, abrió la convocatoria pública UPME 04 – 2009 para el diseño, suministro, construcción, operación y mantenimiento de la subestación Sogamoso y las líneas de transmisión asociadas. • En mayo de 2011 le fue adjudicado el proyecto a ISA para su ejecución. tonta 10

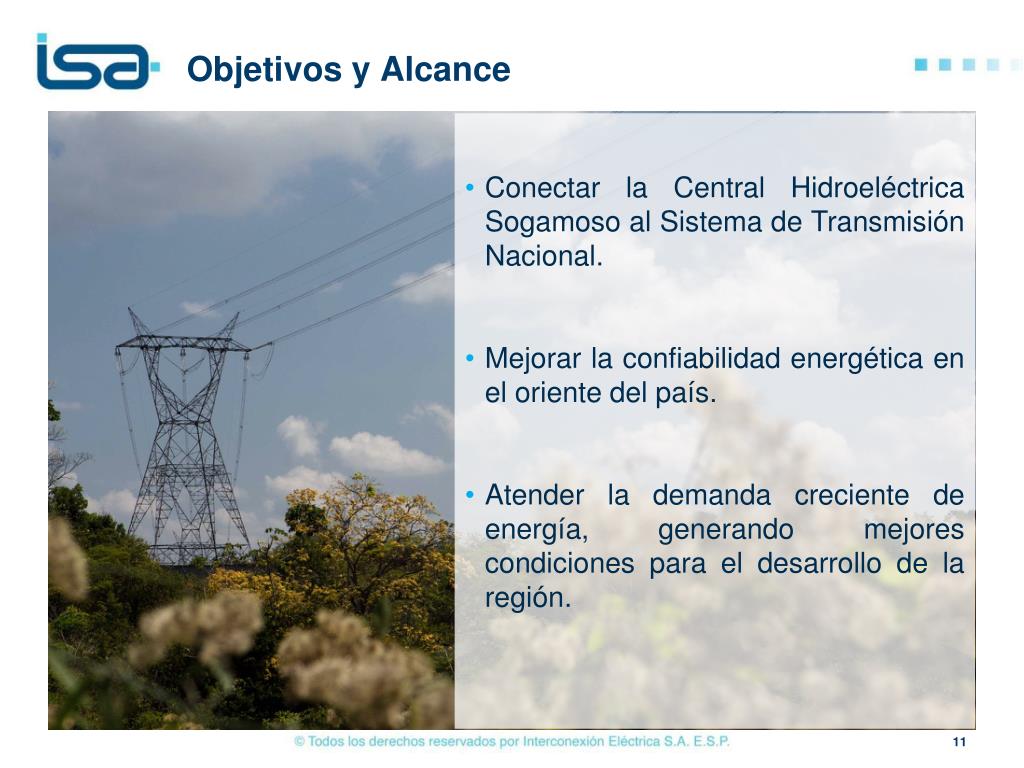

11. Objetivos y Alcance • Conectar la Central Hidroeléctrica Sogamoso al Sistema de Transmisión Nacional. • Mejorar la confiabilidad energética en el oriente del país. • Atender la demanda creciente de energía, generando mejores condiciones para el desarrollo de la región. 11

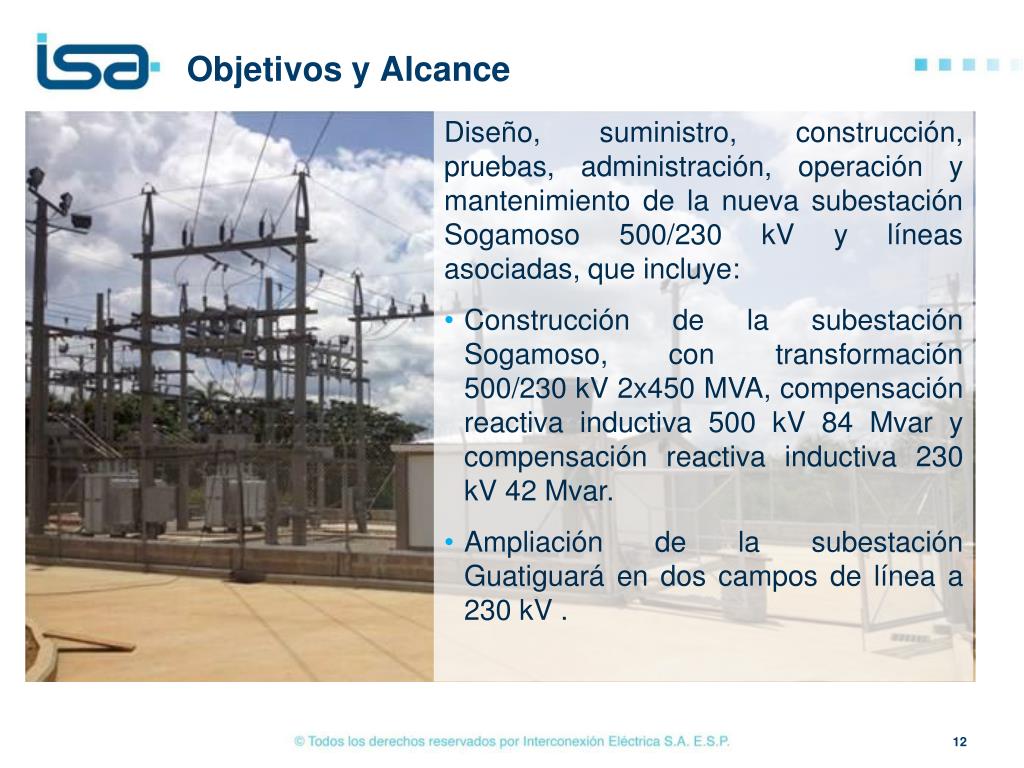

12. Objetivos y Alcance • Diseño, suministro, construcción, pruebas, administración, operación y mantenimiento de la nueva subestación Sogamoso 500/230 kV y líneas asociadas, que incluye: • Construcción de la subestación Sogamoso, con transformación 500/230 kV 2x450 MVA, compensación reactiva inductiva 500 kV 84 Mvar y compensación reactiva inductiva 230 kV 42 Mvar. • Ampliación de la subestación Guatiguará en dos campos de línea a 230 kV . 12

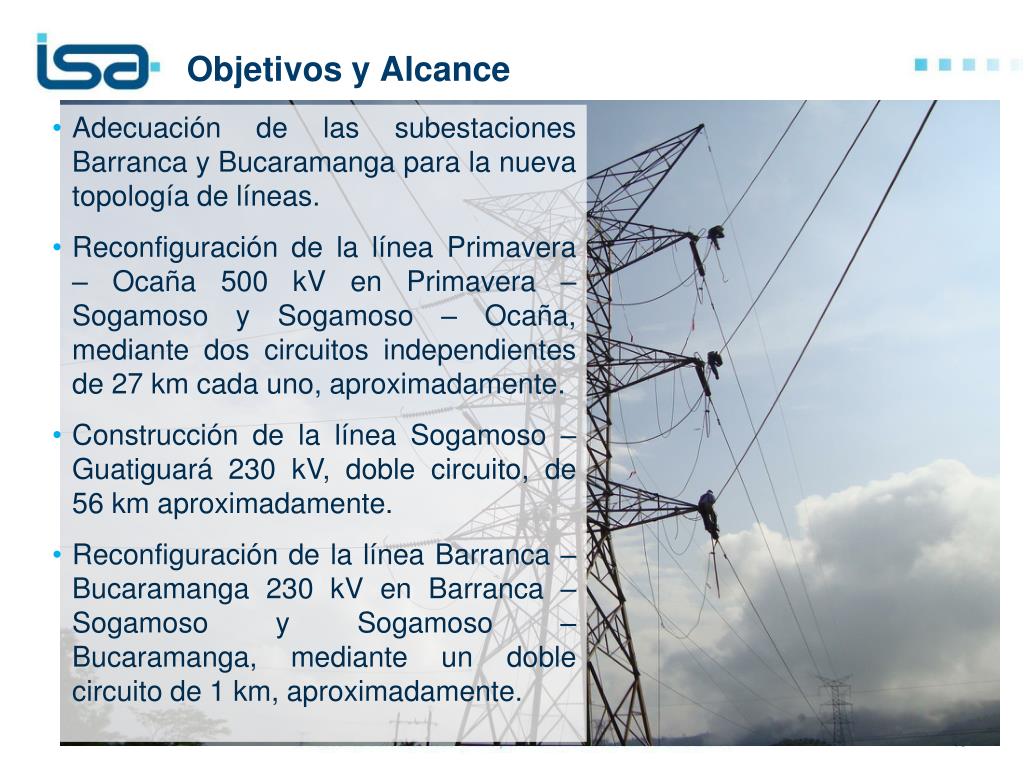

13. Objetivos y Alcance • Adecuación de las subestaciones Barranca y Bucaramanga para la nueva topología de líneas. • Reconfiguración de la línea Primavera – Ocaña 500 kV en Primavera – Sogamoso y Sogamoso – Ocaña, mediante dos circuitos independientes de 27 km cada uno, aproximadamente. • Construcción de la línea Sogamoso – Guatiguará 230 kV, doble circuito, de 56 km aproximadamente. • Reconfiguración de la línea Barranca – Bucaramanga 230 kV en Barranca – Sogamoso y Sogamoso – Bucaramanga, mediante un doble circuito de 1 km, aproximadamente. 13

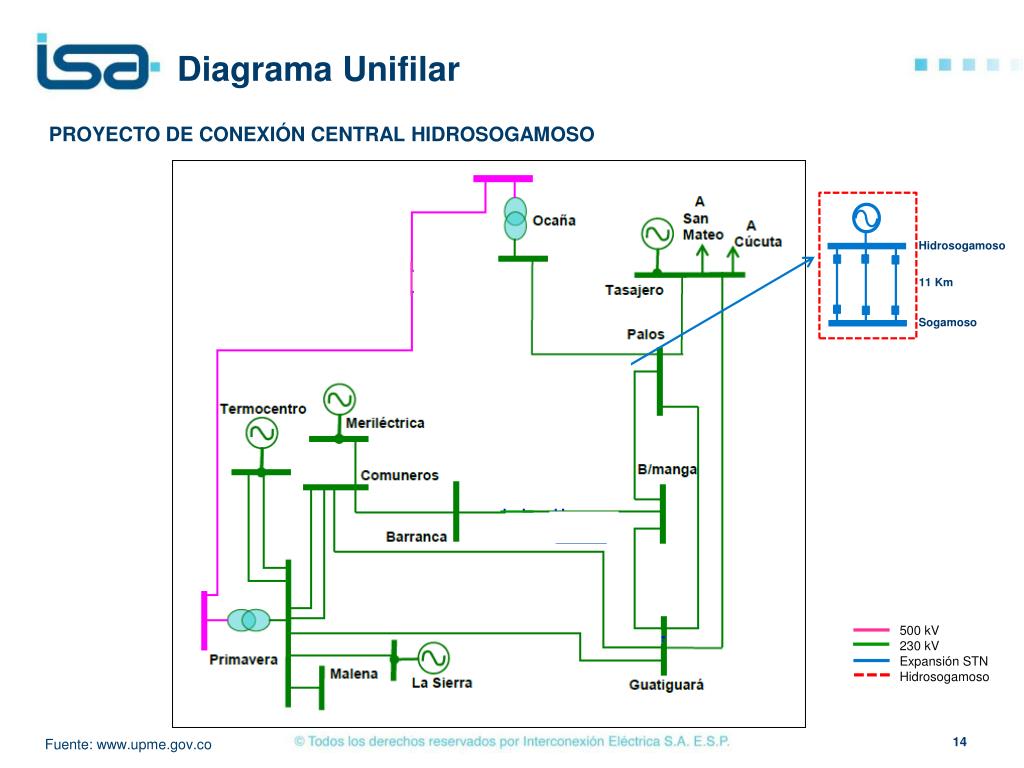

14. Diagrama Unifilar • PROYECTO DE CONEXIÓN CENTRAL HIDROSOGAMOSO Hidrosogamoso 11 Km Sogamoso 2x450 MVA 820 MW 500 kV 230 kV Expansión STN Hidrosogamoso Fuente: www.upme.gov.co

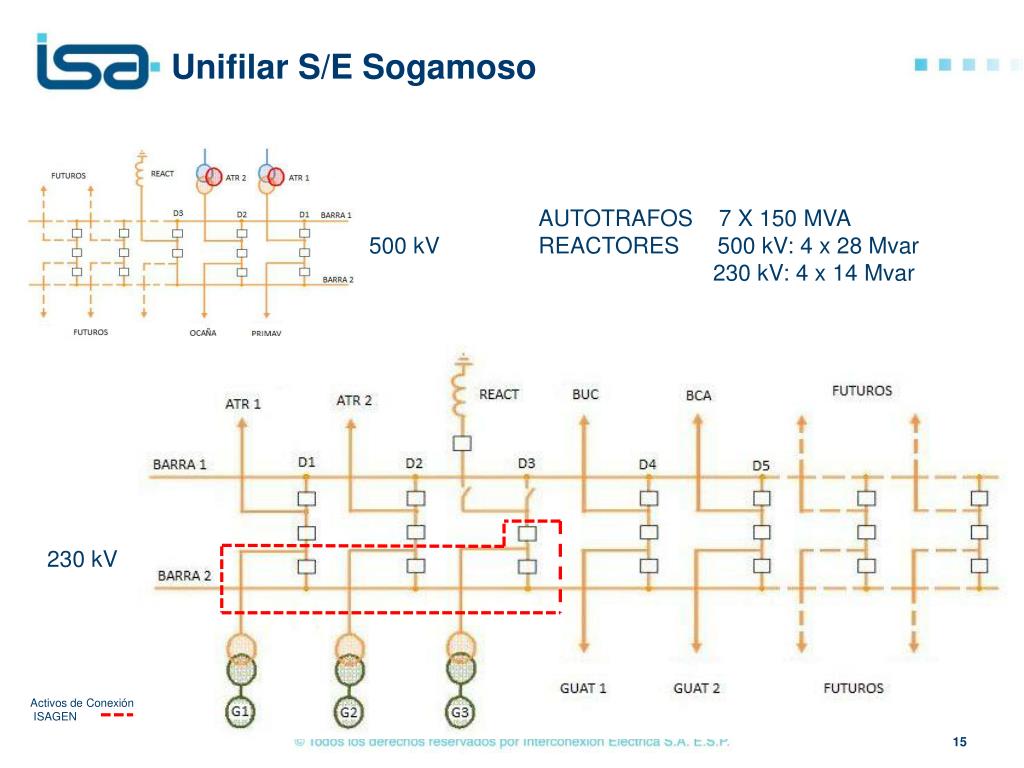

15. Unifilar S/E Sogamoso AUTOTRAFOS 7 X 150 MVA REACTORES 500 kV: 4 x 28 Mvar 230 kV: 4 x 14 Mvar 500 kV 230 kV Activos de Conexión ISAGEN

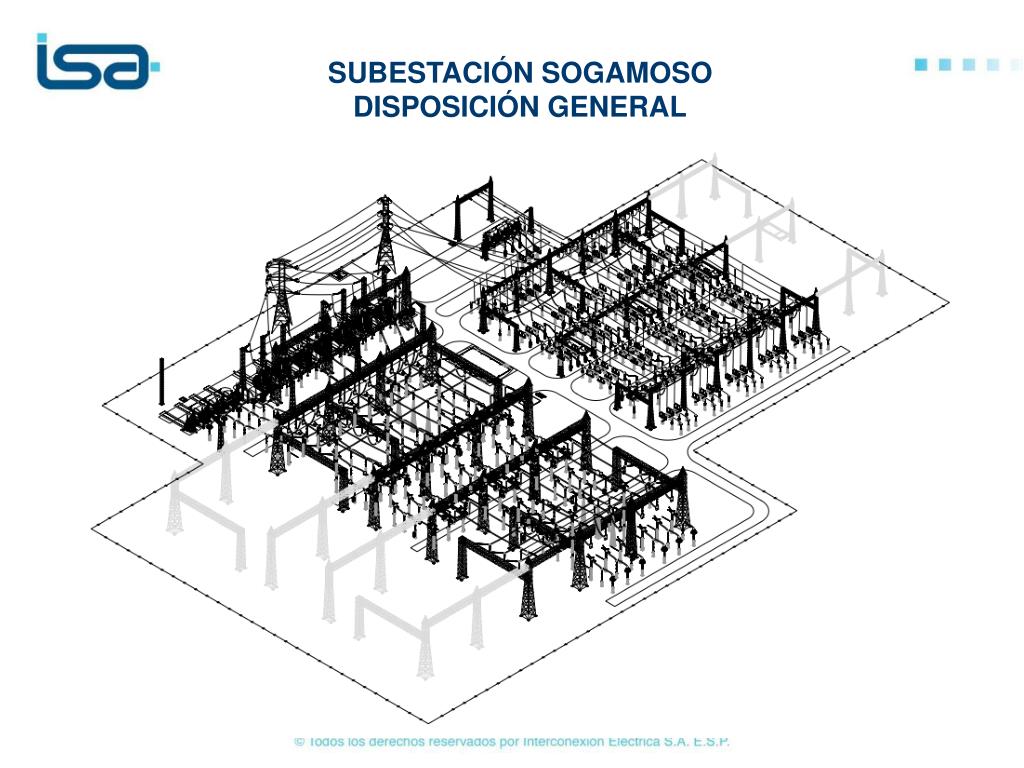

16. SUBESTACIÓN SOGAMOSO DISPOSICIÓN GENERAL

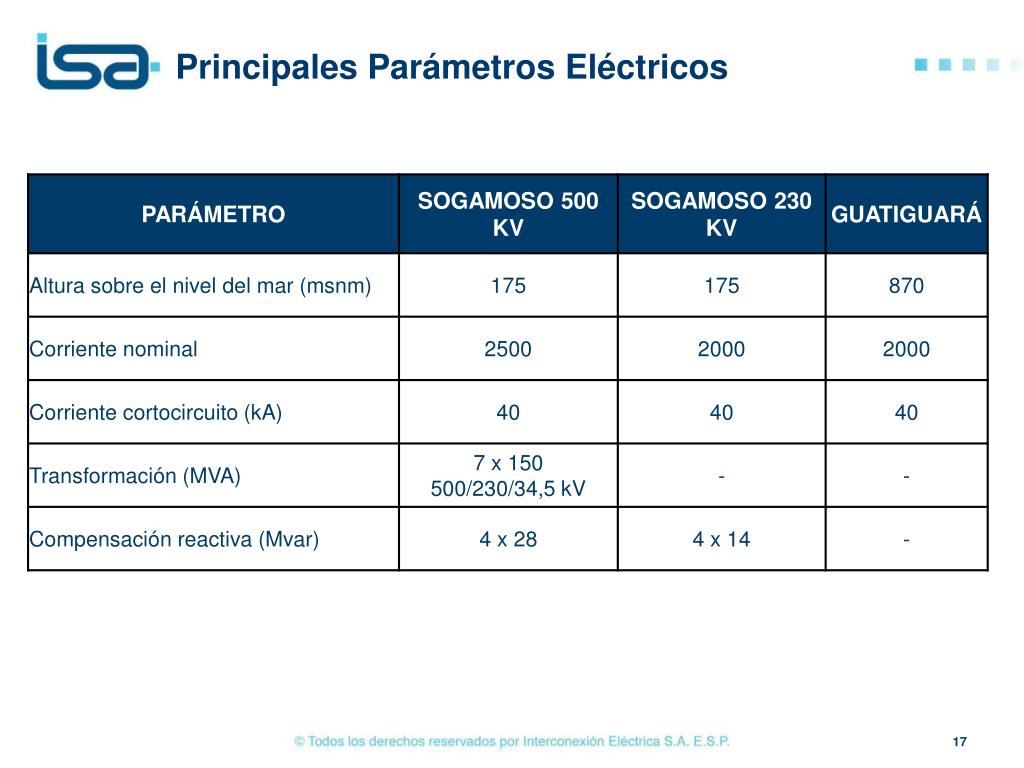

17. Principales Parámetros Eléctricos

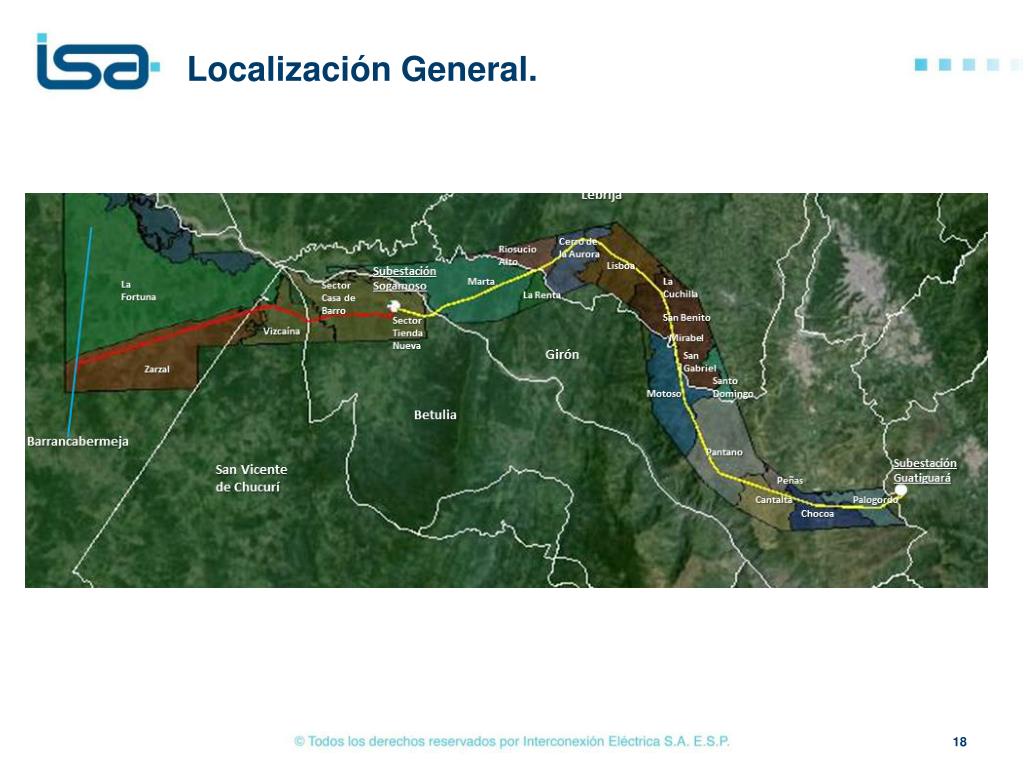

18. Localización General. tonta 18

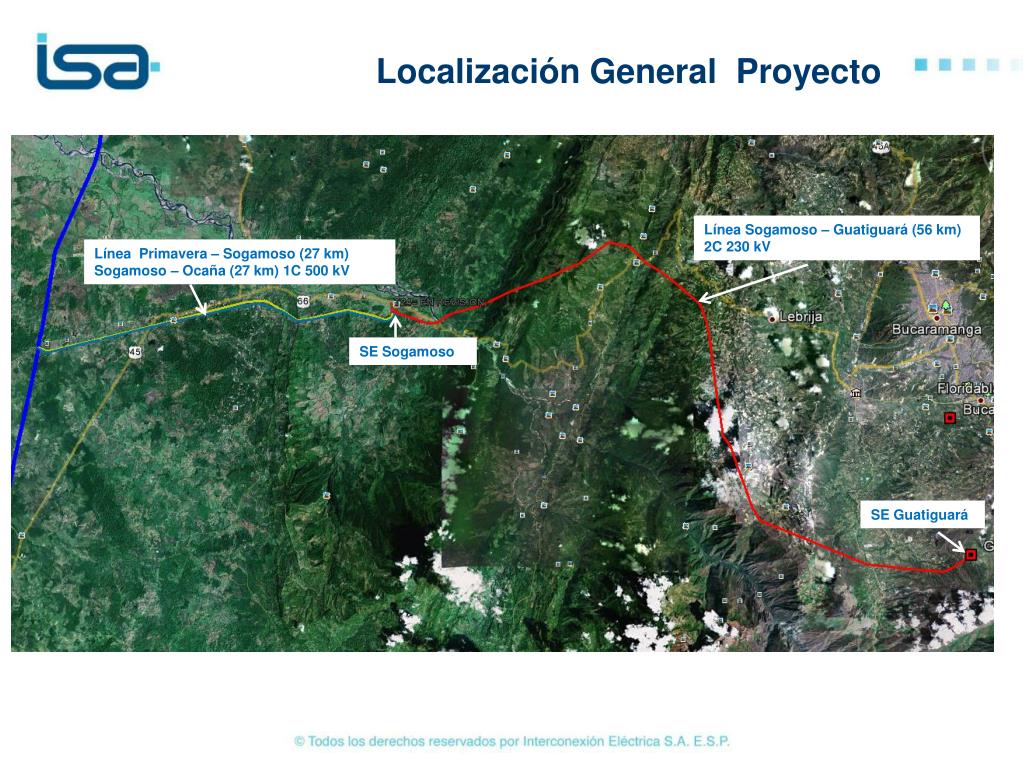

19. Localización General Proyecto Línea Sogamoso – Guatiguará (56 km) 2C 230 kV Línea Primavera – Sogamoso (27 km) Sogamoso – Ocaña (27 km) 1C 500 kV SE Sogamoso SE Guatiguará

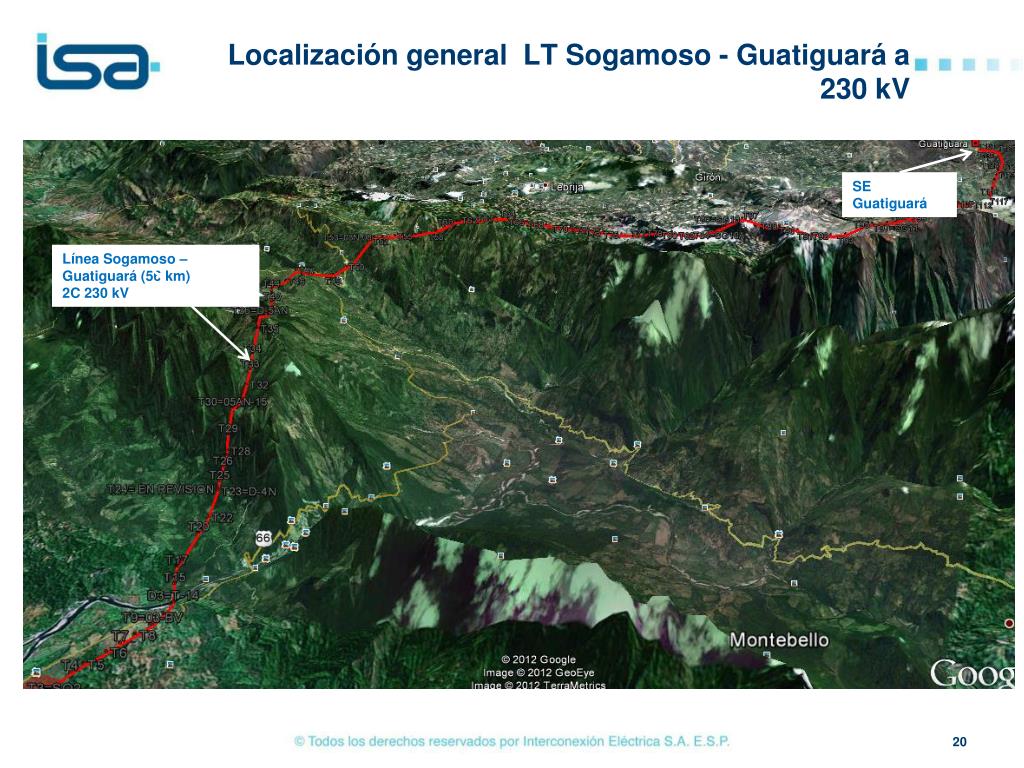

20. Localización general LT Sogamoso - Guatiguará a 230 kV SE Guatiguará Línea Sogamoso – Guatiguará (56 km) 2C 230 kV

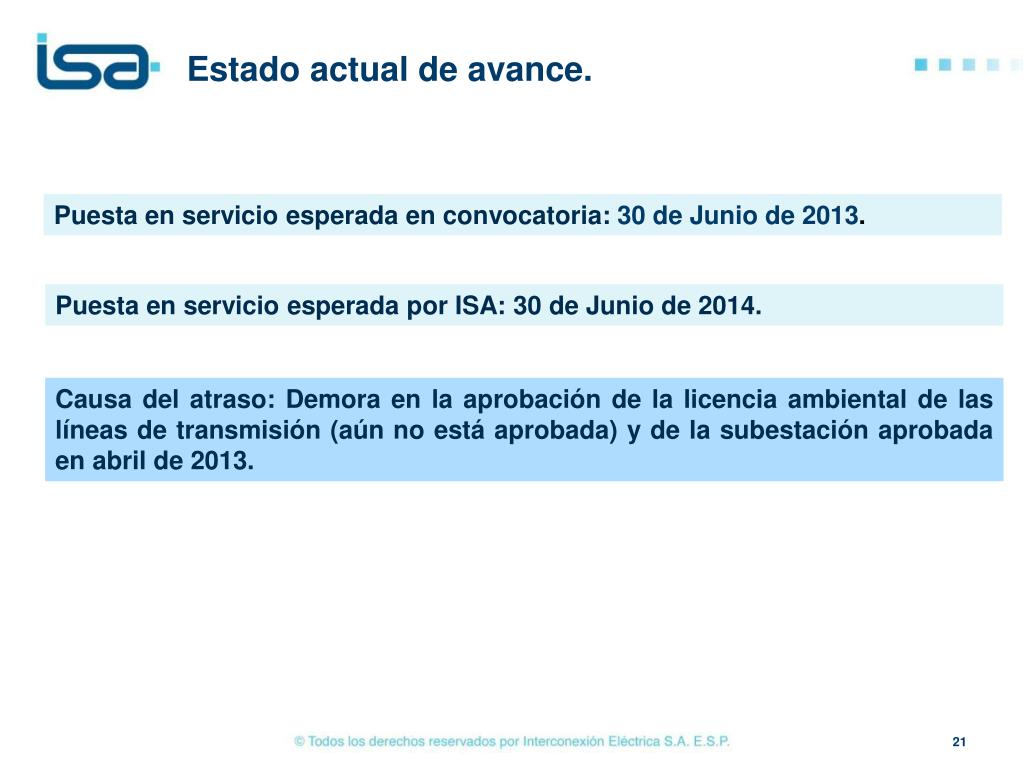

21. Estado actual de avance. Puesta en servicio esperada en convocatoria:30 de Junio de 2013. Puesta en servicio esperada por ISA: 30 de Junio de 2014. Causa del atraso: Demora en la aprobación de la licencia ambiental de las líneas de transmisión (aún no está aprobada) y de la subestación aprobada en abril de 2013. 21

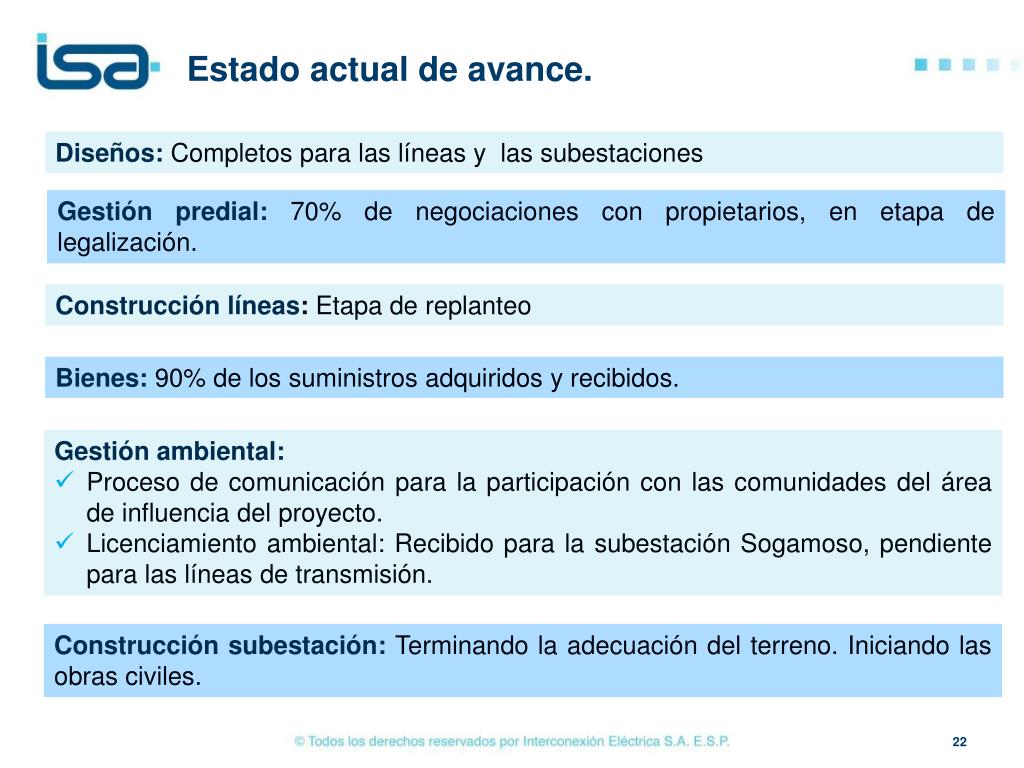

22. Estado actual de avance. Diseños:Completos para las líneas y las subestaciones Gestión predial: 70% de negociaciones con propietarios, en etapa de legalización. Construcción líneas: Etapa de replanteo Bienes:90% de los suministros adquiridos y recibidos. • Gestión ambiental: • Proceso de comunicación para la participación con las comunidades del área de influencia del proyecto. • Licenciamiento ambiental: Recibido para la subestación Sogamoso, pendiente para las líneas de transmisión. Construcción subestación: Terminando la adecuación del terreno. Iniciando las obras civiles. 22

23. Beneficios del proyecto En el balance de restricciones vs obras (XM – CND Junio 2013), se indica para el área Nordeste: • Restricciones identificadas: Bajas tensiones en el área ante contingencia de activos estratégicos. • Impacto: Riesgo de desatención de demanda. • Obras definidas y/o recomendadas: Nueva S/E Sogamoso 500/230 kV reconfigurando la línea Primavera – Ocaña 500 kV y obras asociadas en 220 kV.   • Observaciones adicionales: El proyecto Sogamoso reduce el impacto de la restricción.

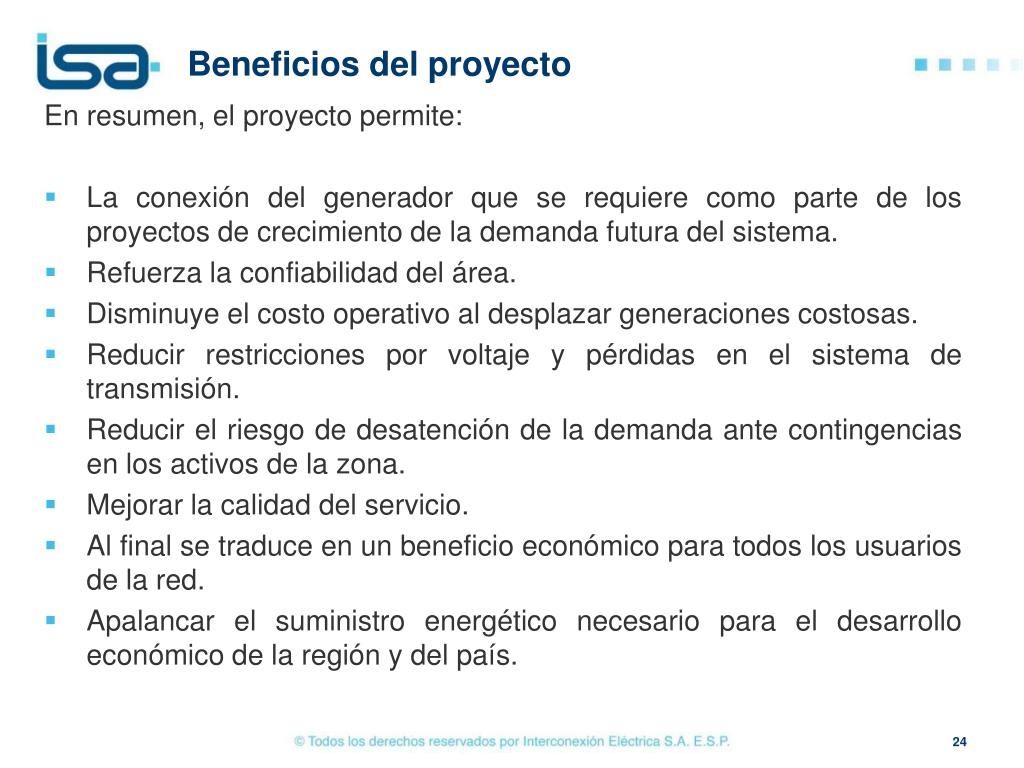

24. Beneficios del proyecto En resumen, el proyecto permite: • La conexión del generador que se requiere como parte de los proyectos de crecimiento de la demanda futura del sistema. • Refuerza la confiabilidad del área. • Disminuye el costo operativo al desplazar generaciones costosas. • Reducir restricciones por voltaje y pérdidas en el sistema de transmisión. • Reducir el riesgo de desatención de la demanda ante contingencias en los activos de la zona. • Mejorar la calidad del servicio. • Al final se traduce en un beneficio económico para todos los usuarios de la red. • Apalancar el suministro energético necesario para el desarrollo económico de la región y del país.
