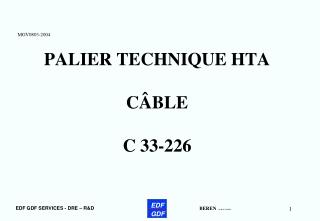

slide1

MGV0803-2004

PALIER TECHNIQUE HTA

CÂBLE

C 33-226

BERENMORIN GILBERT

historique c ble hta
HISTORIQUE CÂBLE HTA

CÂBLES C.P.I

  • à ceinture jusqu ’en 1968
  • Unipolaires période 1958 à 1977
  • Triplombs période 1961 à 1972
  • Trimétallisés période 1961 à 1980

BERENMORIN GILBERT

historique c ble hta1
HISTORIQUE CÂBLE HTA

CÂBLES ISOLATION SYNTHETHIQUE

  • 1 ère génération période 1958 à 1985
  • NF C33-223

depuis 1979 : épaisseur isolant 5,5 mm , gaine PVC, 0/35°C

en 1993 : suppression de la câblette

  • UTE C33-223 : ne concerne que le câble 150 et 240

optimisation isolant ( 4,5 mm )

BERENMORIN GILBERT

rappel de la d marche d volution du c ble
RAPPEL DE LA DÉMARCHE D’ÉVOLUTION DU CÂBLE

But : réduire les coûts d ’achat

  • Abandon des normes descriptives (constructives)
        • NFC 33-223 et UTE C33-233 (câble 2000)
  • Spécification fonctionnelle câble HTA (C 33-226)
        • ELLE PRECISE LES CONDITIONS DE FONCTIONNEMENT DES CABLES

BERENMORIN GILBERT

historique c ble hta2
HISTORIQUE CÂBLE HTA

2002 CÂBLES NPT NF C 33-226

  • Epaisseur isolant 4,5 mm (sauf pour le 50 et 95 : 5,5mm )
  • Gaine : PE ou PVC avec option C2, AT, T pose -10/+50°C
  • Semi conducteur externe : pelable (lisse ou annelé) ou non pelable lisse
  • : (la gaine se modifie si T>100°)
  • confection accesssoire : tolérance plus faible
  • interopérabilité assurée avec câble C33-223,câble 2000, accessoires
  • nécessite un nouvel outillage

n ’ont plus la fonction surcharge

BERENMORIN GILBERT

c ble hta c 33 226
Câble HTA C 33-226

BERENMORIN GILBERT

mise en place c ble hta c 33 226
MISE EN PLACE CÂBLE HTA  C 33-226

Version de base souterraine

Couleur rouge (alerte câble du palier C 33-226)

Les Options :

      • Non propagateur de la flamme (couleur Grise)
      • Antitermites
      • Température de pose (-10 °C + 50 °C)

Modèle aérien

  • La version aérienne est forcément non propagatrice de la flamme: couleur grise

Fonction de surcharge (120 °C 24 h / an par fraction de 3 h)

    • N’existe plus

BERENMORIN GILBERT

le c ble hta c 33 226

LE CÂBLE HTA C 33-226

Gaine d’épaisseur variable, rouge ou grise (grise si tenue à la flamme)

Le PE est plus dur, plus résistant, moins perméable, moins sensible aux écarts de températures, mais moins malléable

Le semi conducteur externe est pelable ou non pelable, lisse ou cannelé, d’épaisseur variable.

Les produits d ’étanchéité sont soit sous forme de poudre, soit sous forme de rubans gonflants.

LA CONSEQUENCE EST :

L ’utilisation d ’outils réglables devient impératif sur tous les câbles synthétiques de toutes génération afin de ne pas multiplier les outils.

BERENMORIN GILBERT

les outillages

LES OUTILLAGES

ILS SONT RÉGLABLES

Certains peuvent également être polyvalents en tout ou partie (gaine externe, semi conducteur, isolant semi conducteur interne).

Très simple d ’emploi avec qualité du réglage appréciable à l ’œil nu

Prise en main rapide.

Outils INTERDITS : PG3, LHM1R, M3I, KMS

Outils retiré (homogénéité) : BRMrd1

BERENMORIN GILBERT

modes op ratoires c 33 226
Modes opératoires C 33 226

BERENMORIN GILBERT

marquage c ble hta c 33 226 marquage en relief ou en creux
MARQUAGE CÂBLE HTA C 33-226(marquage en relief ou en creux)

Marquage « normatif »

  • C 33-226 12/20(24)kV Année 150 Al Fabricant  Lot

Marquage « complémentaire »

  • Modes opératoires identifiés par nom de code (POPY, NIKOL, VINYL)
  • Indication des épaisseurs de gaine et de semi
  • Indication des options, éventuellement
  • POPY G 2 SC 0.5 T-10/50 AT

BERENMORIN GILBERT

les fabricants au march mod les rouge

Constituant

/

MO

General Cable

POPY

Nexans

POPY

NKT

NIKOL

Ame

Câblée, mêmes dimensions

SC interne

Epaisseurs variables

Isolant

PR, mêmes épaisseurs que pour le câble 2000 (sauf 630 mm²)

SC externe

Pelable, lisse

Pelable, cannelé

Non pelable, lisse

Etanchéité

Ruban gonflant, semi-conducteur

Poudre

1 ruban gonflant (disposé avec un autre ruban SC)

Ecran

0,2 mm

0,15 mm

0,2 mm

Gaine

PE 2 mm

PE 2,5 mm

PE 2,5 mm

Les fabricants au marché (modèles rouge)

BERENMORIN GILBERT

slide14

NOTA : Ce tableau résume les choix possibles conseillés pour la grande majorité des utilisations courantes.SECTIONS : On utilisera la section S+1 directement supérieure en cas de forte densité de câble suivant directives des BERE des Unités .C2 / non C2 : C2, câble non-propagateur de la flamme ; non C2 est l’inverse.Anti-termite : Suivant zone de pose, en générale moitié sud de la France.Plage de température : La plage élargie –10/+50 concerne les poses de câbles en hivers ou en été suivant moyenne tri horaire de température de la période.Résistance au UV : Le câble C 33-226 a passé avec succès les mêmes essais que les câbles UTE C 33-223.

RECOMMANDATION DE CHOIX DE POSE

BERENMORIN GILBERT

slide17

La température de pose

Mesurée sur la gaine du câble au moyen d’un appareil approprié, doit être comprise entre :

0 °C et 35 °C

(sauf pour les câbles à plage de température élargie : –10/+50°).

(En cas de forte chaleur, il est recommandé d’assurer le stockage des câbles sur site de manière à éviter une montée

en température trop importante de la gaine: bâches, hangar, etc.)

BERENMORIN GILBERT

slide18

EFFORTS DE TRACTION

Les efforts de traction ne doivent pas dépasser 3 daN/mm² (sur l’âme aluminium), soit :

(*) : effort limité à 2 000 daN si on utilise le rayon minimal défini ci-dessous en cas de déroulage avec traction (cf GTE 126).

BERENMORIN GILBERT

slide19

RAYON DE COURBURE

1/Déroulage avec traction

2/ Déroulage sans traction

rayon de courbure minimum : 1 m en tout point du câble.

BERENMORIN GILBERT

slide20

RAYON DE COURBURE

APRES POSE DU CABLE
