  1. RTG fázová analýza

  2. Úvod • 1895 - Wilhelm C. Röntgen • W. L. Bragg a M. Laue - difrakce RTG záření na krystalické mříži • struktura jednoduchých halogenidů • Databáze Powder Diffraction Files

  3. Princip rentgenky • Vakuová trubice s wolframový drátem • Vysoké napětí urychluje elektrony • Ty naráží na anodu • materiál: měď, železo, kobalt, chrom • Vzniká RTG záření

  4. Braggova rovnice • Krystalická mřížka • Dopad záření na mřížku – difrakce – odraz

  5. Laueho experiment • první experiment difrakce RTG na krystalové mřížce • polychromatické záření • monokrystal • detekováno na zpětný odraz na film.

  6. a) Si (111) b) SiO2 (100)

  7. RTG fázová analýza • difraktometr Bragg-Brentanově uspořádání • monochromatické světlo, polykrystaly • podmínky: • chromová anoda (vlnová délka 2,291 Å(=10-1nm)) • napětí rentgenky: 30 kV • proud v rentgence: 24 mA • skenovaná oblast 2Θ: 20º až 120º • krok skenování Δ2Θ: 0,25º • doba setrvání detektoru v jedné poloze: 5 s • rotace vzorku v průběhu měření

  8. Výsledek: závislost intenzity difraktovaného záření na difrakčním úhlu θ • Přepočítání podle Braggovy rovnice na závislost intenzity difraktovaného záření na mezirovinné vzdálenosti • Každá krystalická látka je jednoznačně určena souborem mezirovinných vzdáleností ve své krystalové struktuře. • Lze užít k její identifikaci. • Porovnání s databází PDF. • Výsledek: hexagonální SiO2.

  9. Závislost intenzity difraktovaného záření na mezirovinné vzdálenosti

  10. Karta SiO2 z databáze PDF

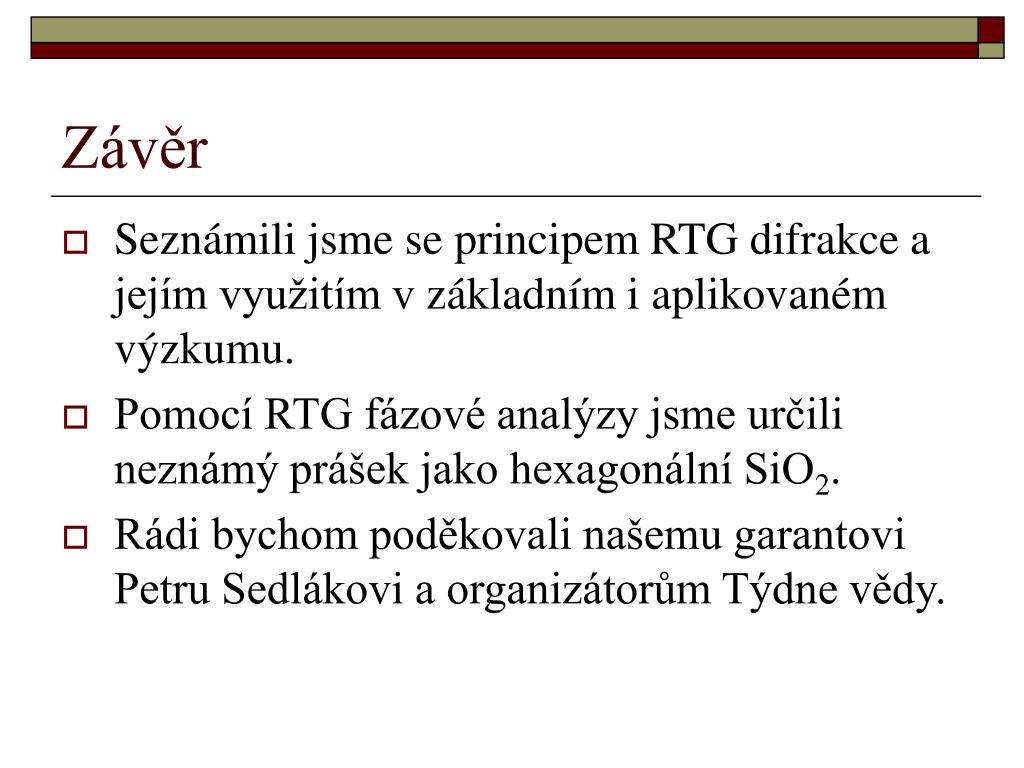

  11. Závěr • Seznámili jsme se principem RTG difrakce a jejím využitím v základním i aplikovaném výzkumu. • Pomocí RTG fázové analýzy jsme určili neznámý prášek jako hexagonální SiO2. • Rádi bychom poděkovali našemu garantovi Petru Sedlákovi a organizátorům Týdne vědy.
