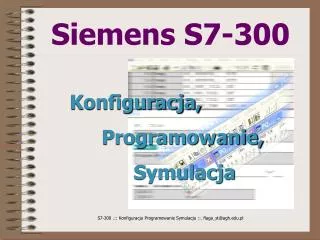

  1. Siemens S7-300 Konfiguracja, Programowanie, Symulacja S7-300 .:: Konfiguracja Programowanie Symulacja ::. flaga_st@agh.edu.pl

  2. Oprogramowanie • aby wykorzystać możliwości sterowników z rodziny S7, należy zainstalować oprogramowanie STEP 7, • aby możliwe było uruchomienie projektu bez posiadania fizycznego sterownika należy zainstalować symulator S7-PLCSIM S7-300 .:: Konfiguracja Programowanie Symulacja ::. flaga_st@agh.edu.pl

  3. Elementy sterownika S7 S7-300 .:: Konfiguracja Programowanie Symulacja ::. flaga_st@agh.edu.pl

  4. STEP 7 / Simatic Manager W skład STEP 7 wchodzi wiele aplikacji realizujących określone zadania. Zautomatyzowano ich wykorzystanie poprzez wprowadzenie nadrzędnej aplikacji o nazwie SIMATIC MANAGER Każdy program zapisywany jest w postaci projektu. W projekcie poza częścią programową zawarta jest również deklaracja konfiguracji sprzętowej, która powinna zadany program realizować Poniżej przedstawiona zostanie procedura tworzenia nowego projektu S7-300 .:: Konfiguracja Programowanie Symulacja ::. flaga_st@agh.edu.pl

  5. Nazwa projektu Ikona Simatic Managera Lista zrealizowanych projektów Ścieżka do projektu Wstawiamy stację sprzętową Deklaracja konfiguracji sprzętowej Zawartość elementów Projektu Strukturaprojektu S7-300 .:: Konfiguracja Programowanie Symulacja ::. flaga_st@agh.edu.pl

  6. Moduł wejść/wyjść analogowych Uruchamiamy HARDWARE CONFIGURATION Deklaracja konfiguracji sprzętowej Pozycja 1 zarezerwowana dla zasilacza CPU może być tylko w slocie nr 2 Pozycja 3 zarezerwowana dla modułu interfejsowego S7-300 .:: Konfiguracja Programowanie Symulacja ::. flaga_st@agh.edu.pl

  7. Konfiguracja połączenia z programatorem S7-300 .:: Konfiguracja Programowanie Symulacja ::. flaga_st@agh.edu.pl

  8. OZNACZENIA • CPU - Central Processinng Unit, • MPI - MultiPoint Interface, S7-300 .:: Konfiguracja Programowanie Symulacja ::. flaga_st@agh.edu.pl
