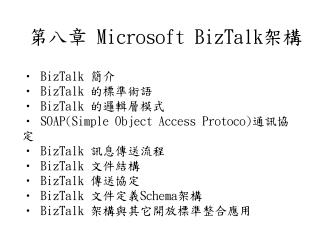

  1. 第八章 Microsoft BizTalk架構 • BizTalk 簡介 • BizTalk 的標準術語 • BizTalk 的邏輯層模式 • SOAP(Simple Object Access Protoco)通訊協定 • BizTalk 訊息傳送流程 • BizTalk 文件結構 • BizTalk 傳送協定 • BizTalk 文件定義Schema架構 • BizTalk 架構與其它開放標準整合應用

  2. BizTalk簡介 • Microsoft 以XML為標準制定的標示語言 • 透過網際網路傳輸之XML商業文件加以標準化 • 一種在電子商務環境的Language of Business

  3. BizTalk簡介(續) • 企業雙方利用BizTalk架構系統,便可以利用網路環境進行商業溝通 • 一個開放的電子商務訊息交換架構 • BizTalk架構只提供開放的傳送機制標準,並不提供商業文件Schema內容標準

  4. BizTalk簡介(續) • 微軟將藉重BizTalk架構以支援其 BizTalk Server、Commerce Server及SQL Server等下一代電子商務工具和解決方案,而在符合BizTalk開放架構的條件下,其他業者亦可提供相關之軟、硬體產品。

  5. BizTalk主要包括 • 技術規範:BizTalk架構之技術規範定義使用XML之一致性方法 • 標籤集合:BizTalk架構由一組"必要性"及"選擇性"標籤所構成,這些標籤集合使XML相關工具得以透過一致性的方法,有效處理Biz alk文件。

  6. BizTalk主要包括(續) • BizTalk入口網站:該網站網址為:http://www.biztalk.org。Biz Talk網站主要包括BizTalk Schema儲存庫(repository)和相關工具,其主要目的是欲降低企業或組織,利用XML-based文件進行資訊交換的進入障礙。值得注意的是Biz Talk的Schema係使用微軟提議的XDR語法。

  7. BizTalk基本架構圖

  8. BizTalk發展方向 • 研究描述XML文件內容的封包 • XML訊息傳遞程序以及設計規則 • 各使用者依據不同產業的特性及需要,訂定其商業文件(Business Document)資訊交易的標準(即制定各種產業專屬的訊息Schema)

  9. BizTalk 架構所遵循的規則 • 利用XML-Data Reduced(XDR)格式來定義BizTalk邏輯,Schema結構及商業訊息文件結構,Schema的結構包含商業訊息文件中,應包括那些元素、屬性,以及組成方式

  10. BizTalk 架構所遵循的規則(續) • 在SOAP1.1封包訊息中使用BizTalk架構標籤 • 定義attachment的邏輯結構,以便應用程式自動將其編入分類目錄中

  11. BizTalk的標準術語 一.BizTalk Framework Compliant Server (BFC Server): 符合在BizTalk Framework規格書中,所律定的各項訊息處理機制之服務功能的伺服器

  12. BizTalk的標準術語(續) 二.Application: 儲存與執行商業資料,或邏輯的商業系統,也可以包含外加的轉換程式,及與BFC伺服器溝通 三.Business Document: 是一份正確合法的XML文件,包含商業交易所需的資料

  13. BizTalk的標準術語(續) 四.Schema: 用來敘述XML文件的內容與結構的metadta 五.BizTalk Document: (1)Business Documents (2)特定的BizTalk標頭項目資料

  14. BizTalk的標準術語(續) 六.BizTag: 用來處理特定Business Document的文件標籤集合 七.BizTalk Message: BFC伺服器之間連線層級資料交換的基本單元

  15. BizTalk的標準術語(續) 八.Transport: BFC伺服器使用的通訊機制 九.Attachment: 其他不能成為適當Business Document的資訊格式或內容

  16. BizTalk的邏輯層模式 • 採用分層(layers)的架構 • 提供相同功能且相容於BizTalk架構規格書中的規定,就可以使用其他不同的邏輯分層結構

  17. BizTalk的邏輯層 • Application(適當的轉換程式adapters) • BFC伺服器 • Transport(通訊機制)

  18. BizTalk分層架構圖

  19. SOAP通訊協定 • SOAP(Simple Object Access Protocol)的組成 • The SOAP envelop: 定義一個封包結構及如何處理的方法,包SOAP訊息內容

  20. SOAP通訊協定(續) • The SOAP encoding rules: 定義一組可描述應用程式的資料型態規則 • The SoAP RPC representation: 能處理遠端程序呼叫與回應的方法

  21. SOAP訊息結構

  22. SOAP訊息實例 <SOAP-ENV:ENVELOPE xmlns:SOAP-ENV=“http://Schemas.xmlsoap.org/soap/envelope/” SOAP-ENV:encodingStyle="http://schemas.xmlsoap.org/soap/encoding/"/> <SOAP-ENV:Header> <t:Transaction xmlns:t="some-URI" SOAP-ENV:mustUnderstand="1"> 5 </t:Transaction> </SOAP-ENV:Header>

  23. SOAP訊息實例(續) <SOAP-ENV:Body> <m:GetLastTradePrice xmlns:m="Some-URI"> <symbol>DEF</symbol> </m:GetLastTradePrice> </SOAP-ENV:Body> </SOAP-ENV:Envelope>

  24. SOAP的優點 • 跨平台 • 標準化 • Programming model 無關 • SOAP可望成為溝通各種 programming model 或平台的協定標準

  25. BizTalk訊息傳送流程

  26. BizTalk訊息傳送流程(續) • 產生傳送BizTalk需求,並發生應用程式的事件 • 應用程式或轉換程式會依照已經發佈的BizTalk Message 的Schema來產生一個以SOAP標準定義的BizTalk Document

  27. BizTalk訊息傳送流程(續) • 應用程式將所產生的BizTalk Document 傳送給BFC 伺服器 • 發送 BFC 伺服器將BizTalk Document加上傳輸所需要的Transport資訊,成為BizTalk Message 傳送給目的地的 BFC 伺服器

  28. BizTalk訊息傳送流程(續) • 目的地的 BFC 伺服器收到BizTalk Message 後,先對於此BizTalk Message做驗證,然後再將此BizTalk Message 送往目的地應用程式處理

  29. 簡單的BizTalk文件例子 <SOAP-ENV:ENVELOPE xmlns:SOAP-ENV=“http://Schemas.xmlsoap.org/soap/envelope/” xmlns:xsi="http://www.w3.org/1999/XMLSchema-instance"> <SOAP-ENV:Header> <dlv:delivery SOAP-ENV:mustUnderstand="1" xmlns:dlv="http://Schemas.biztalk.org/btf-2-0/delivery" xmlns:agr="http://www.trading-agreements.org/types/">

  30. 簡單的BizTalk文件例子(續) <dlv:to> <dlv:address xsi:type="agr:department">Book Order Department</dlv:address> </dlv:to> <dlv:from> <dlv:address xsi:type="agr:organization:>Booklovers Anonymous</dlv:address> <dlv:from> </dlv:delivery> <prop:properties SOAP-ENV:mustUnderstand="1" xmlns:prop="http://Schemas.biztalk.org/ btf-2-0/properties">

  31. 簡單的BizTalk文件例子(續) <prop:identity>uuid:74b9f5d0-33fb-4a81-b02b- 5b760641c1d6</prop:identity> <prop:sentAt>2000-05-14T03:00:00+08:00<prop:sentAt> <prop:expiresAt>2000-05T04:00:00+08:00 </prop:expiresAt> <prop:topic>http://electocommerce.org/purchase_order/ </prop:topic> </prop:properties>

  32. 簡單的BizTalk文件例子(續) </SOAP-ENV:Header> <SOAP-ENV:body> <po:purchaseOrder xmlns:po="http://electrocommerce.org/ purchase_order/"> <po:Title>Essential BizTalk</po:Title> </po:PurchaseOrder> </SOAP-ENV:body> </SOAP-ENV:Envelope>

  33. BizTalk 文件結構 • 為一個特定應用的Business Document,此文件擁有為了該應用所定義的XML Namespace,此Business Document 為SOAP Message的主體

  34. BizTalk 文件結構(續) • BizTalk 的特定SOAP標頭項目<delivery>與<properties>,使用標準BizTag Namespace 所定義BizTages及BizTalk規格書所定義的Schema及語意(semantics)來組成 • BizTalk Document的標頭部分(<SOAP-ENV:Header>…</SOAP-ENV:Header>)

  35. BizTalk 文件結構(續) • BizTalk Document的主體部分(<SOAP-ENV:Body>…< /SOAP-ENV:Body>) • 文件內部的BizTags是沒用的,只會當成被處理的資料

  36. BizTalk文件主體 • SOAP訊息的<Body>元素構成一個BizTalk Document • 相關的Business Documents通常都會分享內容,SOAP針對資料可讓多個來源參考(multipe references)有一個很直接的機制,它使用XML的ID屬性和相關URIs

  37. BizTalk Document 標頭項目 • 文件繞徑與遞送 • 文件辨識與屬性 • 文件類別 • 程序管理

  38. 文件繞徑與遞送 a.繞徑(Document routing)使用<delivery>BizTag b.包含BizTalk Document的來源和目標資訊 c.提供穩定遞送(reliable delivery)所需要的資訊

  39. 文件繞徑與遞送-子標籤 • <to>包含BizTalk Document要傳送到的商業實體伺服器或應用程式 • <from>包含BizTalk Document從那個商業實體伺服器或應用程式傳送出來的資訊

  40. 文件繞徑與遞送-子標籤(續) • <address>包含商業實體的識別名稱,使用的元素必須要包含xsi:type屬性 • <reliability>包含穩定遞送 BizTalk Document 所需要的資訊

  41. 文件繞徑與遞送-子標籤(續) • <sendReceiptTo>指定transport address的URL (一般是在來源商業實體),此為BizTalk Document 的收據,需要回寄的地址 • <receiptRequiredBy>包含需要回寄收據給接收BizTalk Document 的伺服器的絕對立即時間

  42. 文件繞徑與遞送-例子 <dlv:delivery SOAP-ENV:mustUnderstand="1" xmlns:SOAP-ENV=“http://Schemas.xmlsoap.org/soap/envelope/” xmlns:xsi="http://www.w3.org/1999/XMLSchema-instance" xmlns:dlv="http://Schemas.biztalk.org/btf-2-0/delivery" xmlns:agr="http://www.trading-agreements.org/types/"> <dlv:to> <dlv:address xsi:type="agr:department">Book OrderDepartment </dlv:address> </dlv:to>

  43. 文件繞徑與遞送-例子(續) <dlv:from> <dlv:address xsi:type="agr:organization:>Booklovers Anonymous </dlv:address> <dlv:from> <dlv:reliability> <dlv:sendReceiptTo>www.we-love-books.org/po/confirmations </dlv:sendReceiptTo> <dlv:receiptRequiredBy>2000-05-14T03:00:00+08:00 </dlv:receiptRequiredBy> </dlv:reliability> </dlv:delivery>

  44. 文件辨識與屬性 • 在SOAP標頭訊息中的<properities>BizTag指定了文件辨識其他屬性的資訊 • <properties>元素的編碼必須永遠包含SOAP-ENV:mustUnderstand=“1”屬性

  45. 文件辨識與屬性-子標籤 • <identity>是一個URI參考,可以用於登入(logging),追蹤(tracking),錯誤處理(error handing)或其他文件的處理及相關需求(correlation requirements),當成唯一識別BizTalk Document的目的 • <sentAt>傳送文件的時間戳記

  46. 文件辨識與屬性-子標籤(續) • <topic>包含URI參考(URI reference),此URI參考是用來辨識BizTalk Document的整體目的 • <expiresAt>為文件的過期時間戳記

  47. 文件辨識與屬性-例子 <prop:properties SOAP-ENV:mustUnderstand="1" xmlns:SOAP-ENV=“http://Schemas.xmlsoap.org/ soap/envelope/” xmlns:dlv="http://Schemas.biztalk.org/btf-2-0/ properties"> <prop:identity>uuid:74b9f5d0-33fb-4a81-b02b-5b760641c1d6 </prop:identity>

  48. 文件辨識與屬性-例子(續) <prop:sentAt>2000-05-14T03:00:00+08:00<prop:sentAt> <prop:expiresAt>2000-05T04:00:00+08:00 </prop:expiresAt> <prop:topic>http://electocommerce.org/purchase_order/ </prop:topic> </prop:properties>

  49. 文件類別 • <manifest>BizTag是用來指定文件類別資訊,用來檢查BizTalk內容的一致性,完整性及驗證機制

  50. 文件類別-子標籤 • <reference> • <uri>是一個URI參考值 • <Description>是Bussiness Document 或attachment的文件的文件描述
