Presentation Transcript

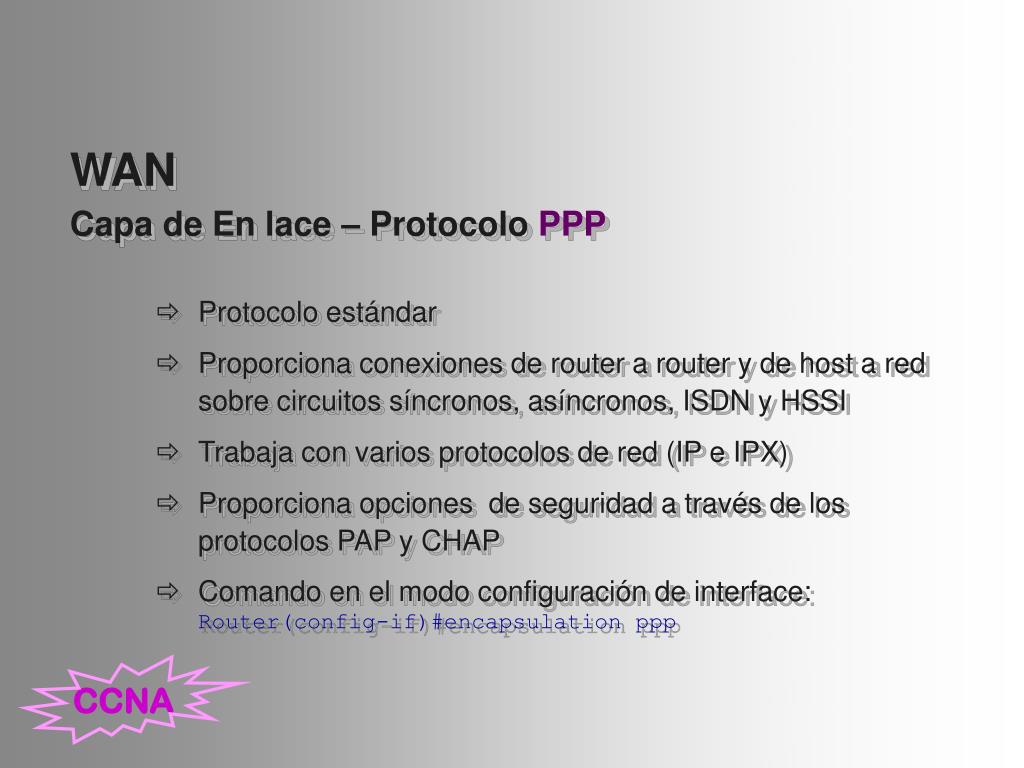

slide2

CCNA

WAN

Capa de En lace – ProtocoloPPP

  • Protocolo estándar
  • Proporciona conexiones de router a router y de host a red sobre circuitos síncronos, asíncronos, ISDN y HSSI
  • Trabaja con varios protocolos de red (IP e IPX)
  • Proporciona opciones de seguridad a través de los protocolos PAP y CHAP
  • Comando en el modo configuración de interface:Router(config-if)#encapsulation ppp

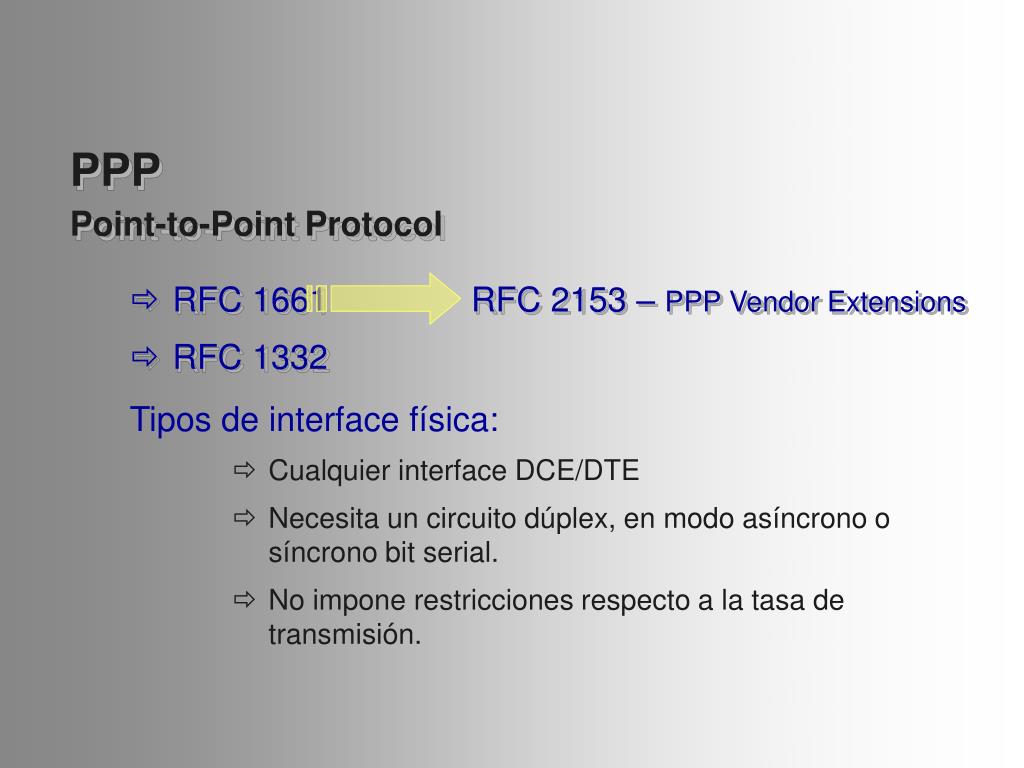

slide3

PPP

Point-to-Point Protocol

  • RFC 1661
  • RFC 1332

RFC 2153 – PPP Vendor Extensions

Tipos de interface física:

  • Cualquier interface DCE/DTE
  • Necesita un circuito dúplex, en modo asíncrono o síncrono bit serial.
  • No impone restricciones respecto a la tasa de transmisión.
slide4

Procolos de subcapas

  • NCP – Network Control Program
      • Permite encapsular diversos procolos de capa 3IP – IPX – Apple Talk.
  • LCP – Link Control Protocol
      • Negocia y configura opciones de control sobre el enlace de datos WAN.

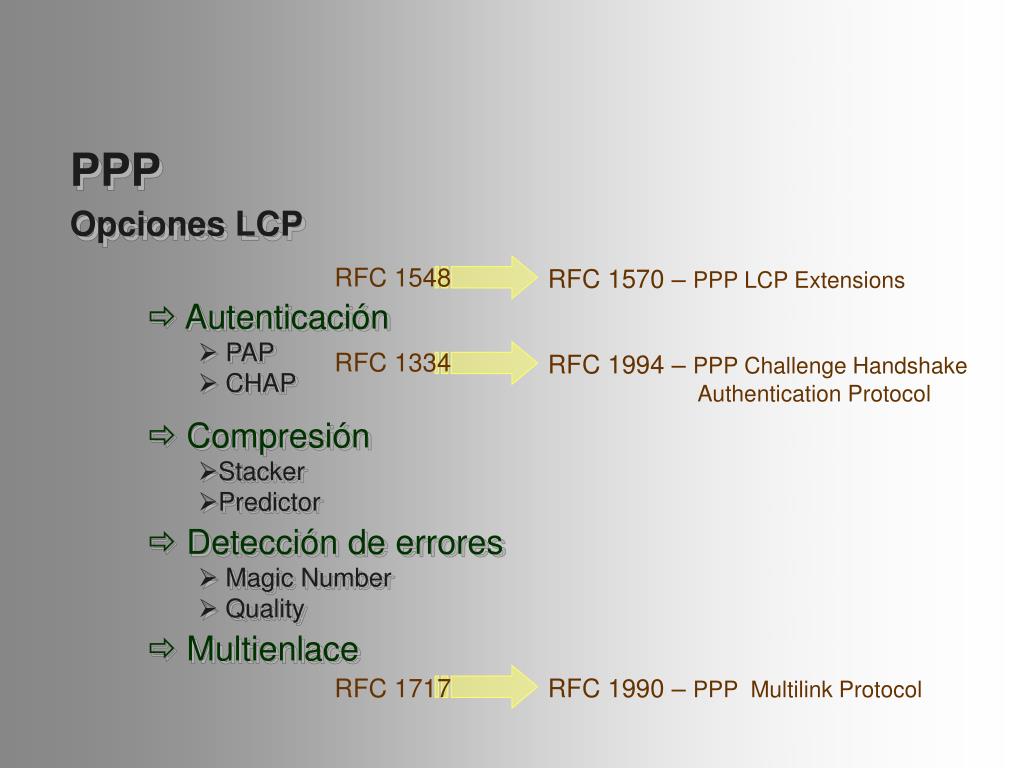

slide5

PPP

Opciones LCP

RFC 1548

RFC 1570 – PPP LCP Extensions

  • Autenticación
    • PAP
    • CHAP
  • Compresión
    • Stacker
    • Predictor
  • Detección de errores
    • Magic Number
    • Quality
  • Multienlace

RFC 1334

RFC 1994 – PPP Challenge Handshake Authentication Protocol

RFC 1717

RFC 1990 – PPP Multilink Protocol

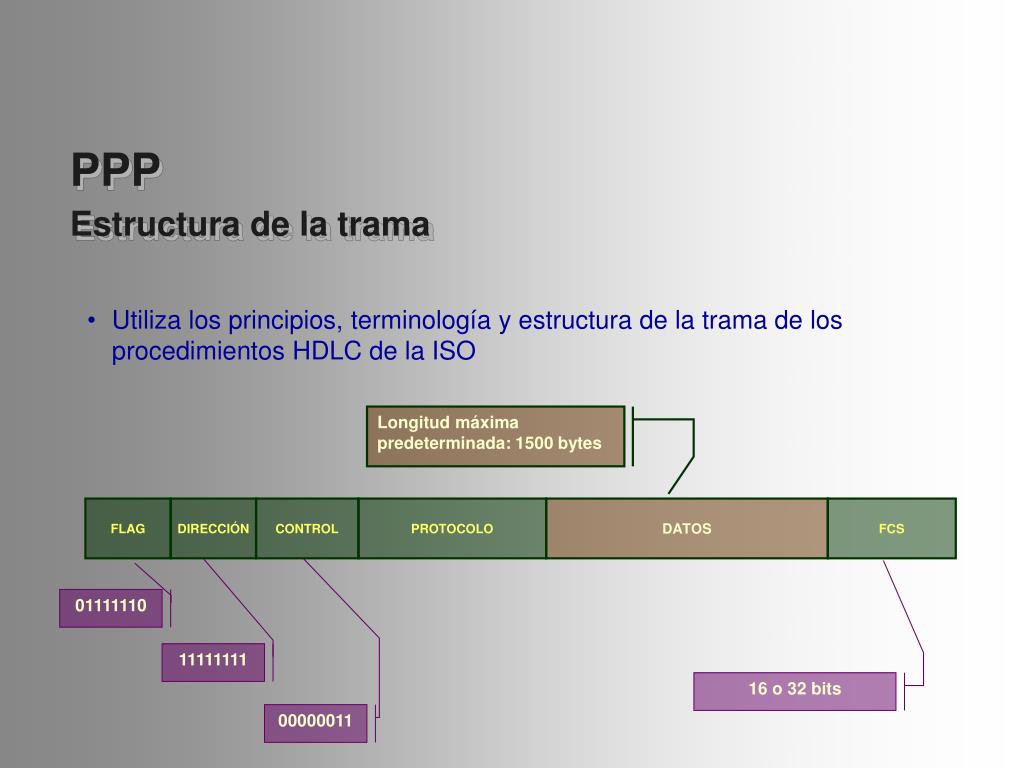

slide6

PPP

Estructura de la trama

  • Utiliza los principios, terminología y estructura de la trama de los procedimientos HDLC de la ISO

Longitud máxima predeterminada: 1500 bytes

FLAG

DIRECCIÓN

CONTROL

PROTOCOLO

DATOS

FCS

01111110

11111111

16 o 32 bits

00000011

slide7

PPP

Establecimiento de una conexión

  • Fase de establecimiento del enlace

Cada dispositivo envía paquetes LCP para configurar y comprobar el estado del enlace.

El paquete LCP tiene un campo opción que permite negociar el uso de opciones: MTU, compresión, autenticación.

  • Fase de autenticación (opcional)

Tiene lugar antes de la entrada en la fase de protocolo de capa de red.

  • Fase de protocolo de capa de red

Los dispositivos envían paquetes NCP para elegir y configurar uno o más protocolos de capa de red.

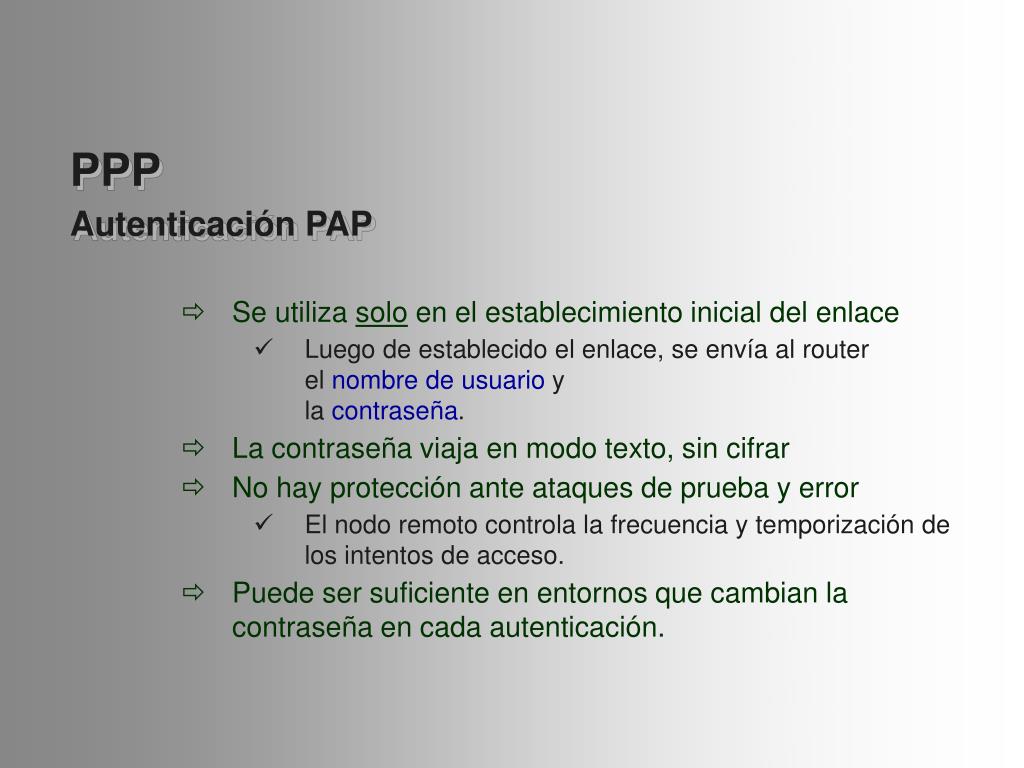

slide8

PPP

Autenticación PAP

  • Se utiliza solo en el establecimiento inicial del enlace
    • Luego de establecido el enlace, se envía al routerel nombre de usuario yla contraseña.
  • La contraseña viaja en modo texto, sin cifrar
  • No hay protección ante ataques de prueba y error
    • El nodo remoto controla la frecuencia y temporización de los intentos de acceso.
  • Puede ser suficiente en entornos que cambian la contraseña en cada autenticación.

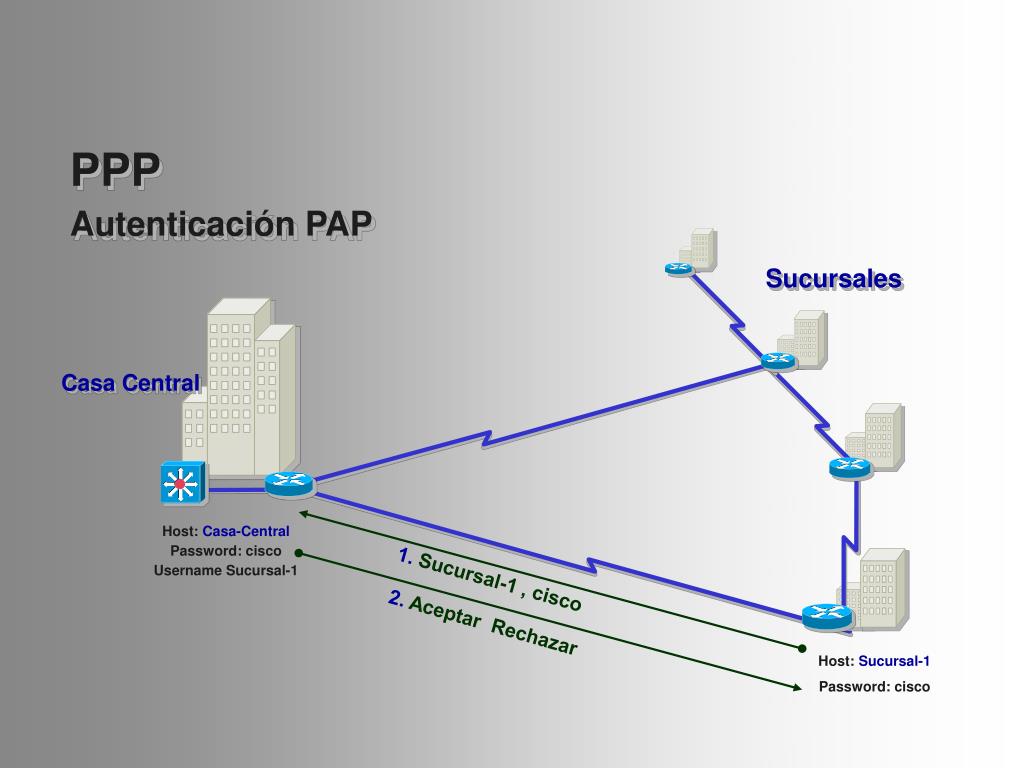

slide9

Sucursales

Casa Central

PPP

Autenticación PAP

Host: Casa-Central

Password: cisco

Username Sucursal-1

1.Sucursal-1 , cisco

2.Aceptar Rechazar

Host: Sucursal-1

Password: cisco

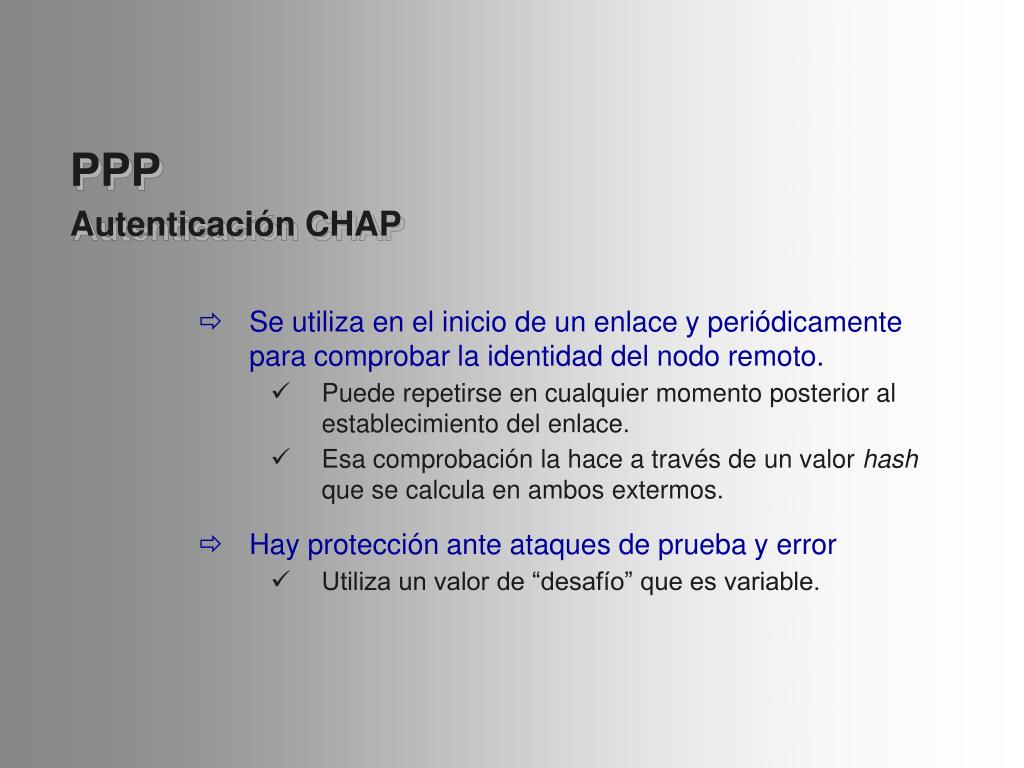

slide10

PPP

Autenticación CHAP

  • Se utiliza en el inicio de un enlace y periódicamente para comprobar la identidad del nodo remoto.
    • Puede repetirse en cualquier momento posterior al establecimiento del enlace.
    • Esa comprobación la hace a través de un valor hash que se calcula en ambos extermos.
  • Hay protección ante ataques de prueba y error
    • Utiliza un valor de “desafío” que es variable.

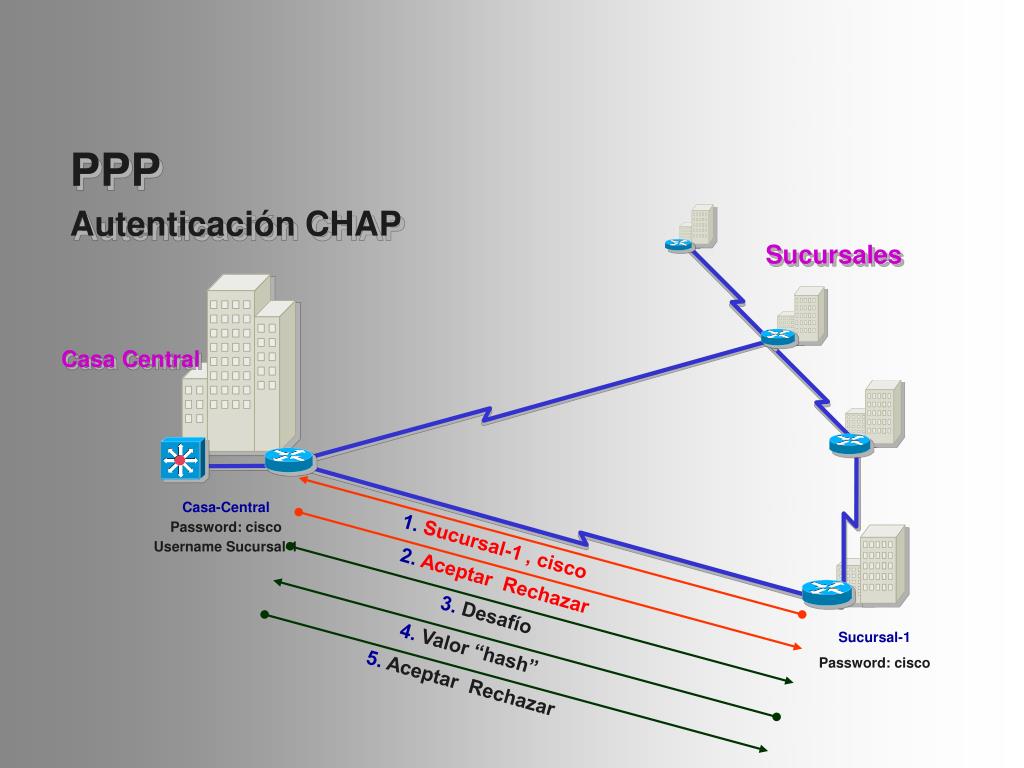

slide11

Sucursales

Casa Central

PPP

Autenticación CHAP

Casa-Central

Password: cisco

Username Sucursal-1

1. Sucursal-1 , cisco

2. Aceptar Rechazar

3.Desafío

Sucursal-1

Password: cisco

4.Valor “hash”

5.Aceptar Rechazar
