rocas

Rocas

Arq. Alejandro de la Vega Calderón

arq alejandro de la vega

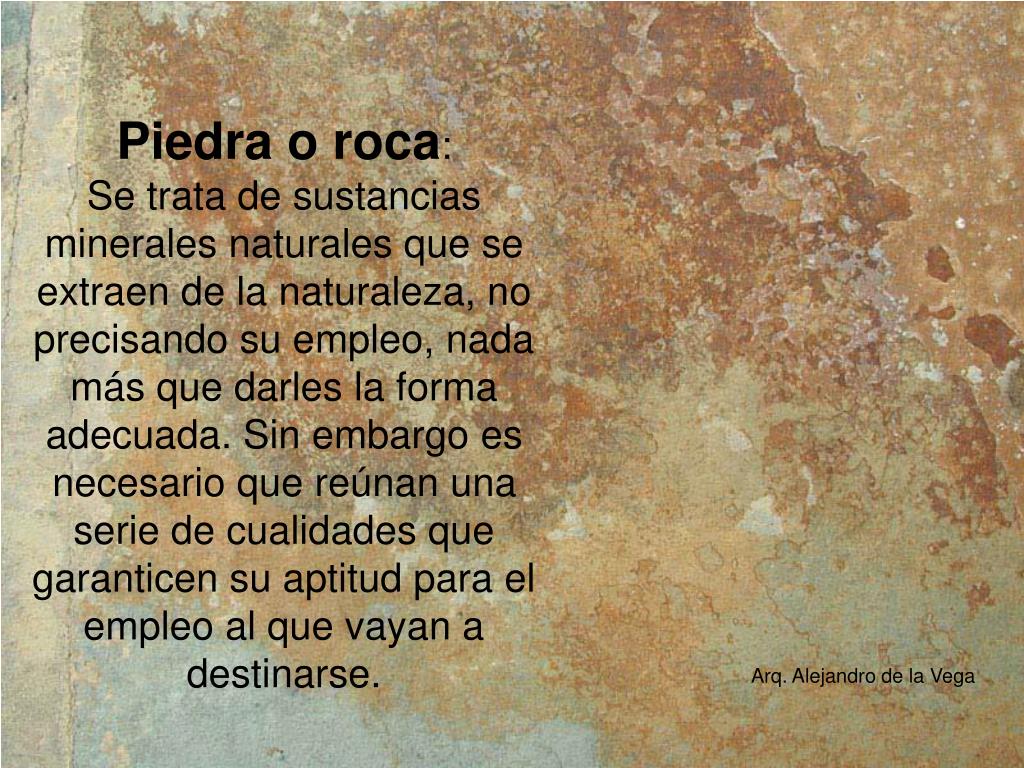

Piedra o roca:Se trata de sustancias minerales naturales que se extraen de la naturaleza, no precisando su empleo, nada más que darles la forma adecuada. Sin embargo es necesario que reúnan una serie de cualidades que garanticen su aptitud para el empleo al que vayan a destinarse.

Arq. Alejandro de la Vega

slide3

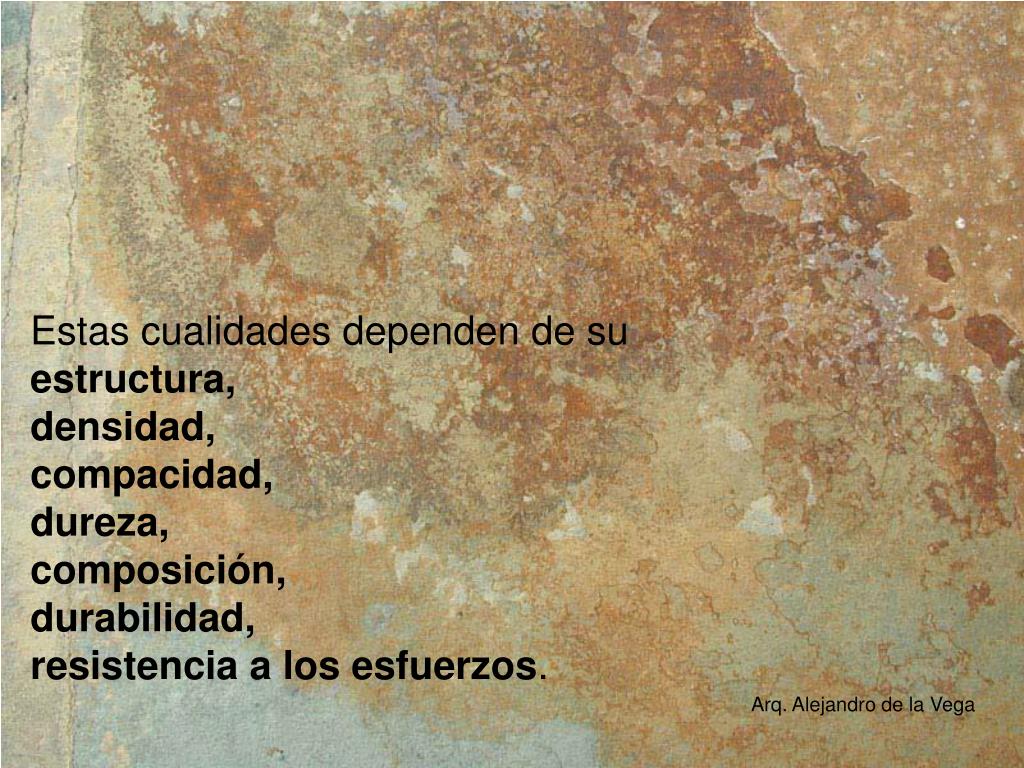

Estas cualidades dependen de su estructura, densidad, compacidad, dureza, composición, durabilidad,resistencia a los esfuerzos.

Arq. Alejandro de la Vega

arq alejandro de la vega1

Estructura:La estructura depende del proceso de formación y varía según la disposición que presentan los elementos que componen la roca.Existen dos grandes grupos de estructuras, la cristalina y la amorfa, y un tercero formado por las rocas porosas.

Arq. Alejandro de la Vega

arq alejandro de la vega2

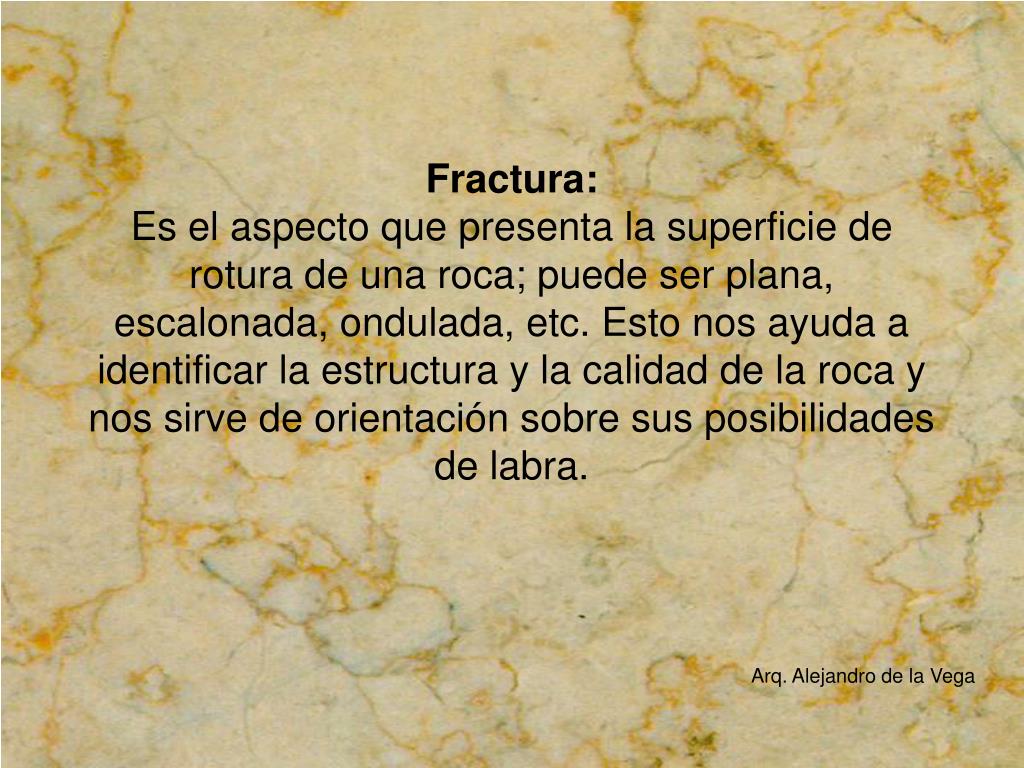

Fractura:Es el aspecto que presenta la superficie de rotura de una roca; puede ser plana, escalonada, ondulada, etc. Esto nos ayuda a identificar la estructura y la calidad de la roca y nos sirve de orientación sobre sus posibilidades de labra.

Arq. Alejandro de la Vega

arq alejandro de la vega3

Densidad:Con esta denominación se define la relación entre el peso de la roca y su volumen, dado que como la mayoría de los sólidos, se dan dos tipos de volúmenes, el aparente y el real. La densidad de una roca es proporcional a su dureza, pero no guarda ninguna relación con su durabilidad ni con su resistencia.

Arq. Alejandro de la Vega

compacidad y porosidad la compacidad es la relaci n de la densidad aparente y la densidad real

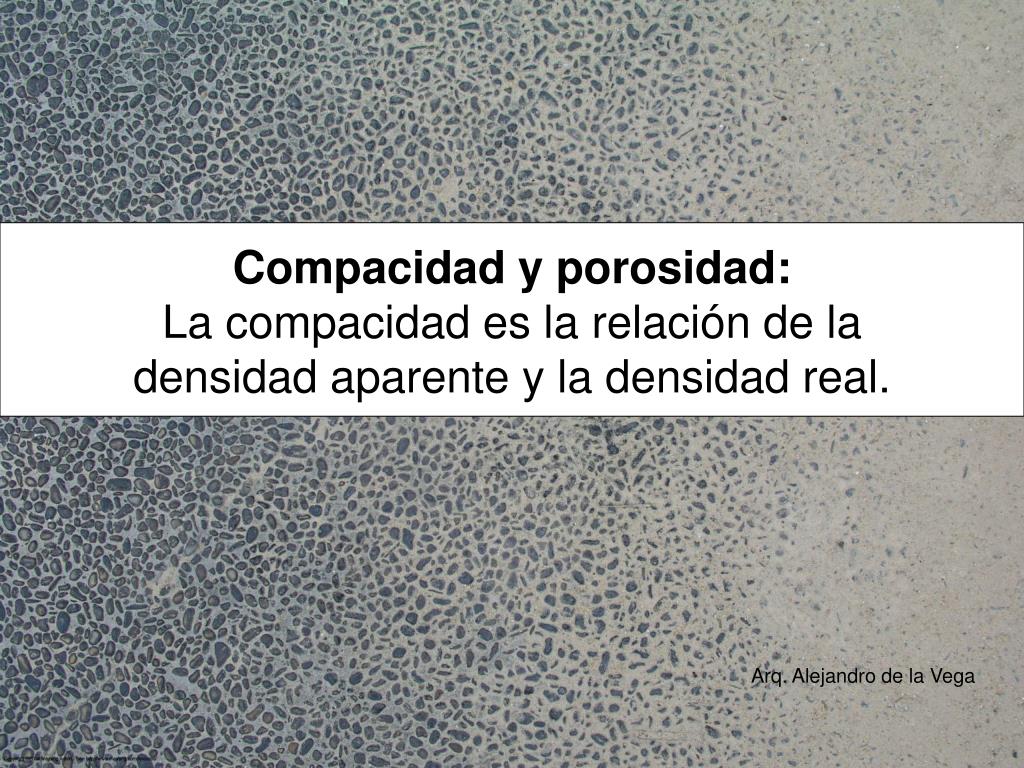

Compacidad y porosidad:La compacidad es la relación de la densidad aparente y la densidad real.

Arq. Alejandro de la Vega

slide8

Helacidad:Esta denominación marca la tendencia de las rocas a disgregarse por la acción de las heladas.

Arq. Alejandro de la Vega

arq alejandro de la vega4

Dureza:Resistencia que las rocas oponen a ser rayadas por otros cuerpos. La dureza se mide según la escala de Mohs, formada por 10 minerales en orden creciente:

Talco

Yeso

Calcita

Fluorita

Apatita

Feldespato

Cuarzo

Topacio

Corindón

Diamante

Arq. Alejandro de la Vega

arq alejandro de la vega5

Resistencia a la compresión:Las rocas apenas si pueden trabajar en otros esfuerzos que no sean los de compresión simple, al resistir muy mal cualquier otro tipo de esfuerzo.

Arq. Alejandro de la Vega

arq alejandro de la vega6

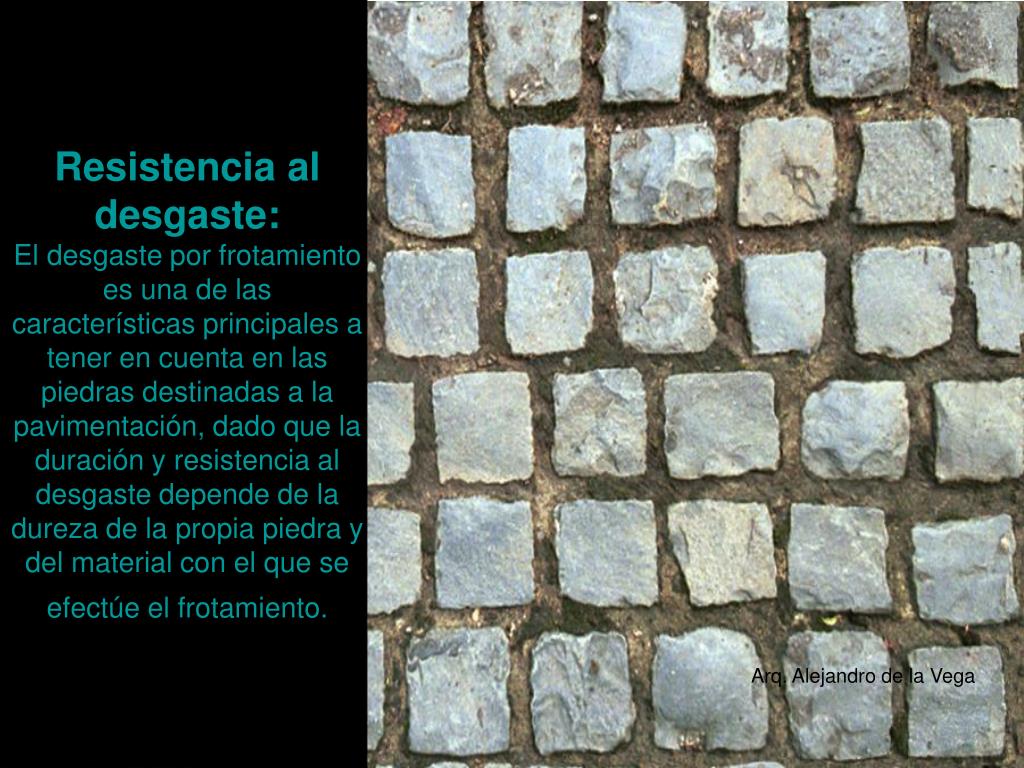

Resistencia al desgaste:El desgaste por frotamiento es una de las características principales a tener en cuenta en las piedras destinadas a la pavimentación, dado que la duración y resistencia al desgaste depende de la dureza de la propia piedra y del material con el que se efectúe el frotamiento.

Arq. Alejandro de la Vega

arq alejandro de la vega7

Las pizarras son las que resisten mejor el deterioro, seguidas de las granitas, pórfidos y basaltos. Las areniscas y las calizas tienen un desgaste cuatro o cinco veces mayor que el granito.

Arq. Alejandro de la Vega

arq alejandro de la vega8

Resistencia a la elaboración:Este dato sirve para medir la aptitud de las piedras para dejarse trabajar según determinadas formas o métodos y con especial características de superficie de acabado, siendo las dos principales acciones de elaboración:el aserrado,el pulimento y el labrado.

Arq. Alejandro de la Vega

slide14

Aserrado:depende de la dureza del material de la cohesión y de la cementación de las partículas minerales que lo componen.

Arq. Alejandro de la Vega

arq alejandro de la vega9

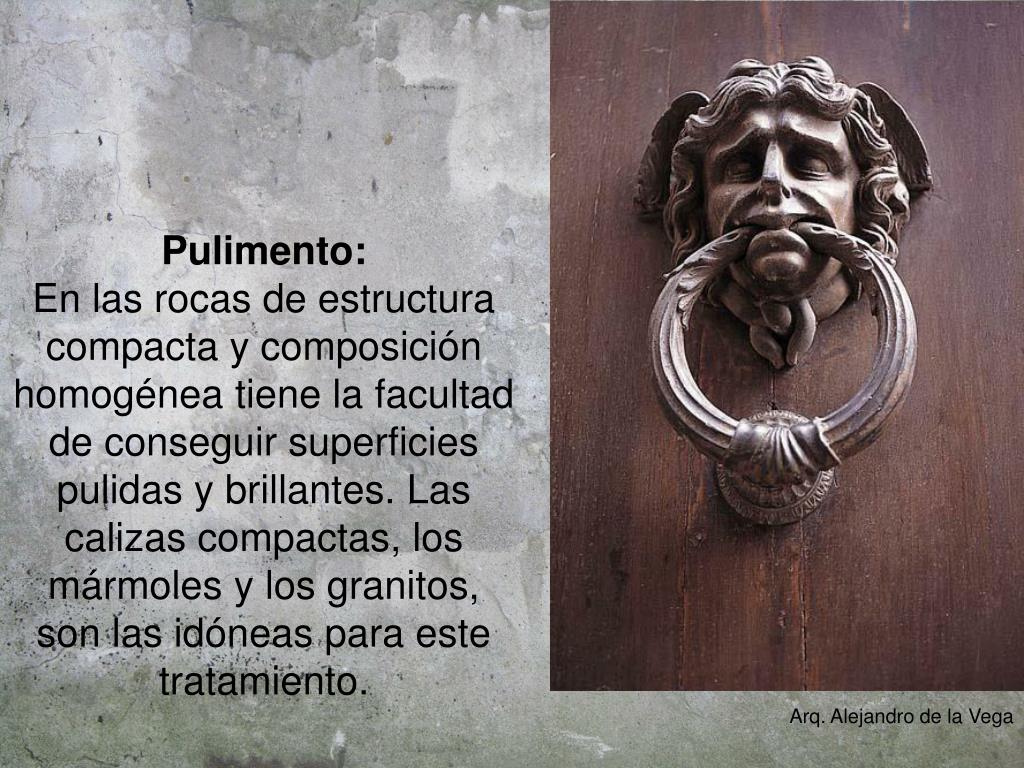

Pulimento:En las rocas de estructura compacta y composición homogénea tiene la facultad de conseguir superficies pulidas y brillantes. Las calizas compactas, los mármoles y los granitos, son las idóneas para este tratamiento.

Arq. Alejandro de la Vega

las rocas porosas tobas areniscas y calizas blandas no admiten pulido

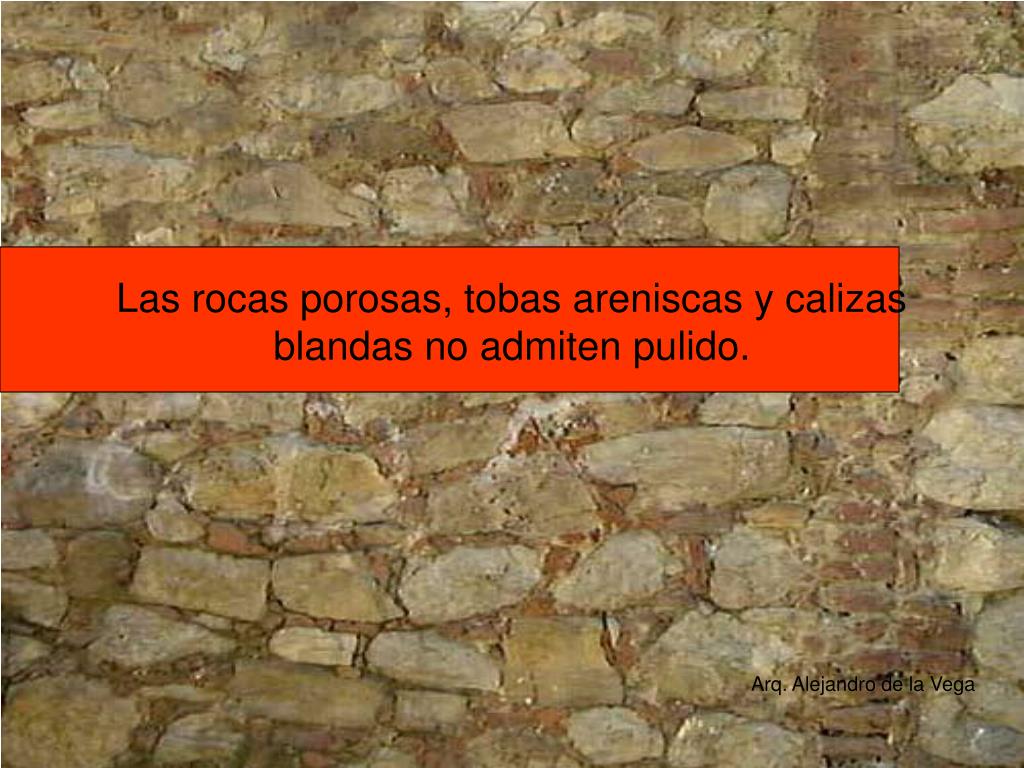

Las rocas porosas, tobas areniscas y calizas blandas no admiten pulido.

Arq. Alejandro de la Vega

arq alejandro de la vega10

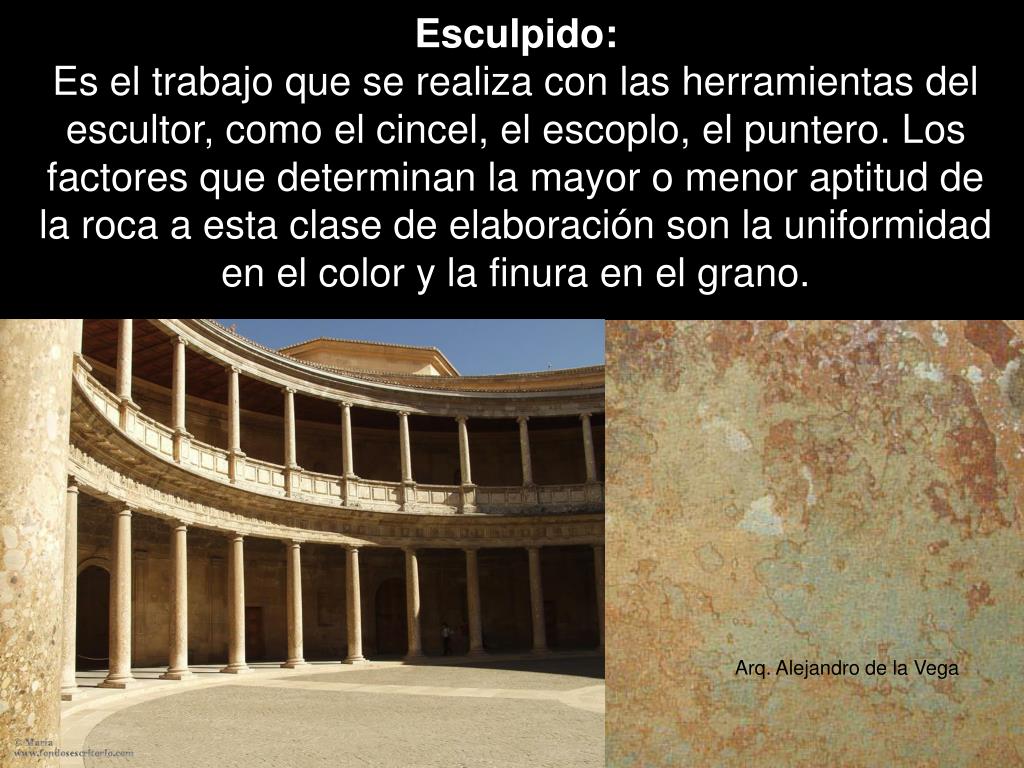

Esculpido:Es el trabajo que se realiza con las herramientas del escultor, como el cincel, el escoplo, el puntero. Los factores que determinan la mayor o menor aptitud de la roca a esta clase de elaboración son la uniformidad en el color y la finura en el grano.

Arq. Alejandro de la Vega

arq alejandro de la vega11

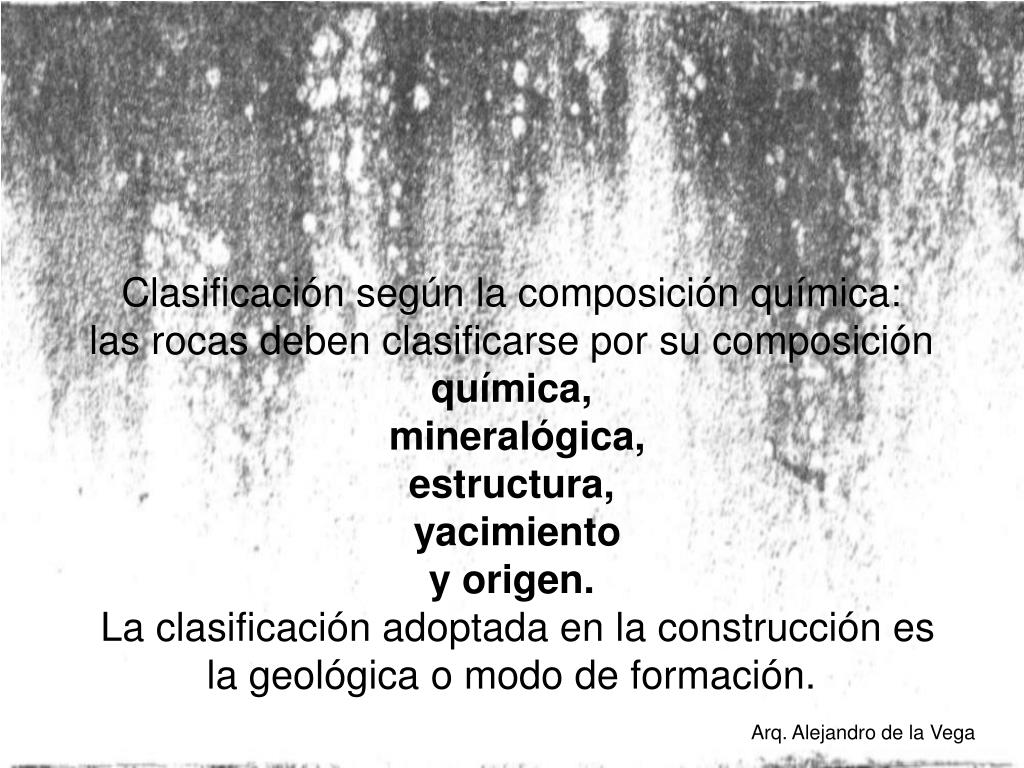

Clasificación según la composición química:las rocas deben clasificarse por su composición química, mineralógica, estructura, yacimiento y origen.La clasificación adoptada en la construcción es la geológica o modo de formación.

Arq. Alejandro de la Vega

arq alejandro de la vega12

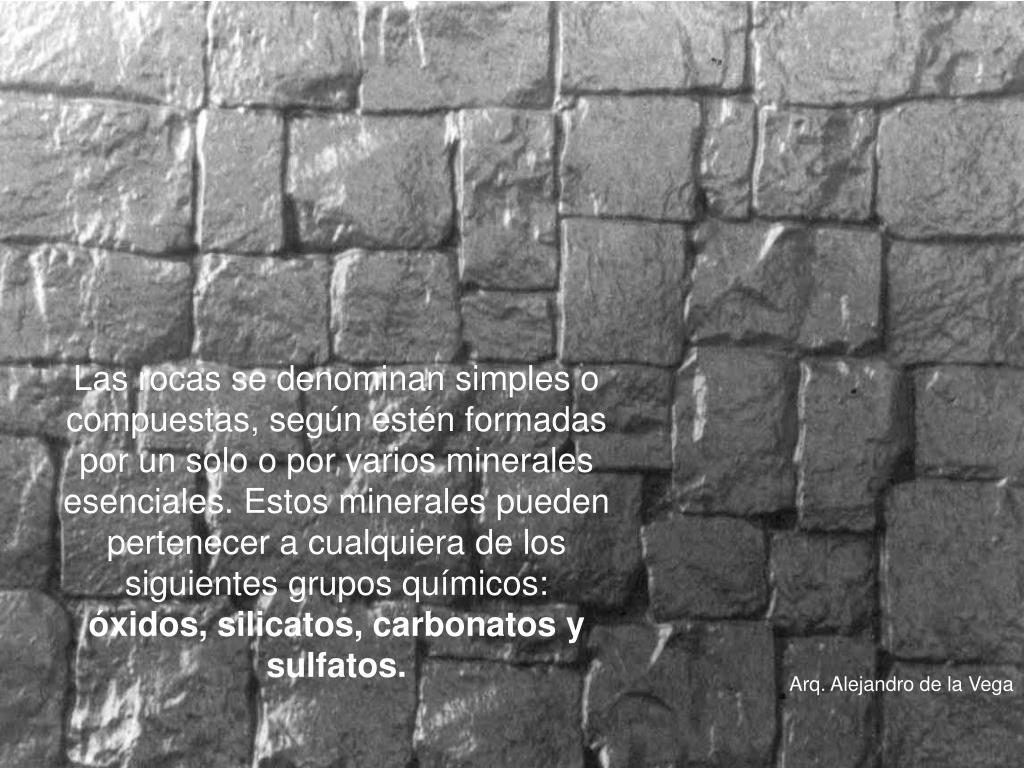

Las rocas se denominan simples o compuestas, según estén formadas por un solo o por varios minerales esenciales. Estos minerales pueden pertenecer a cualquiera de los siguientes grupos químicos:óxidos, silicatos, carbonatos y sulfatos.

Arq. Alejandro de la Vega

xidos s lice cuarzo uno de los elementos b sicos del s lice p rfidos aren scas gneis
Óxidos:Sílice Cuarzo (uno de los elementos básicos del sílice) Pórfidos areníscas gneis

Arq. Alejandro de la Vega

silicatos feldespatos pot sico y c lcico augita hornablenda mica

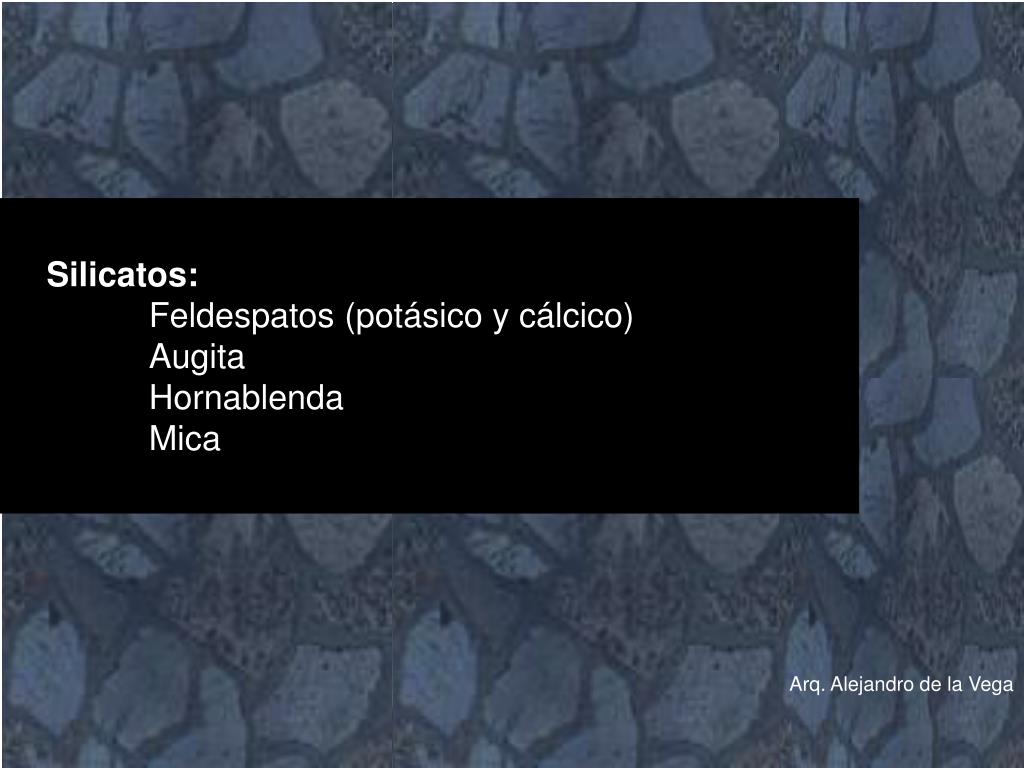

Silicatos:Feldespatos (potásico y cálcico) Augita Hornablenda Mica

Arq. Alejandro de la Vega

carbonatos calcita carbonato c lcico esencial en los m rmoles y calizas magnesita dolom a
Carbonatos:calcita (carbonato cálcico) esencial en los mármoles y calizas magnesita dolomía

Arq. Alejandro de la Vega

arq alejandro de la vega13

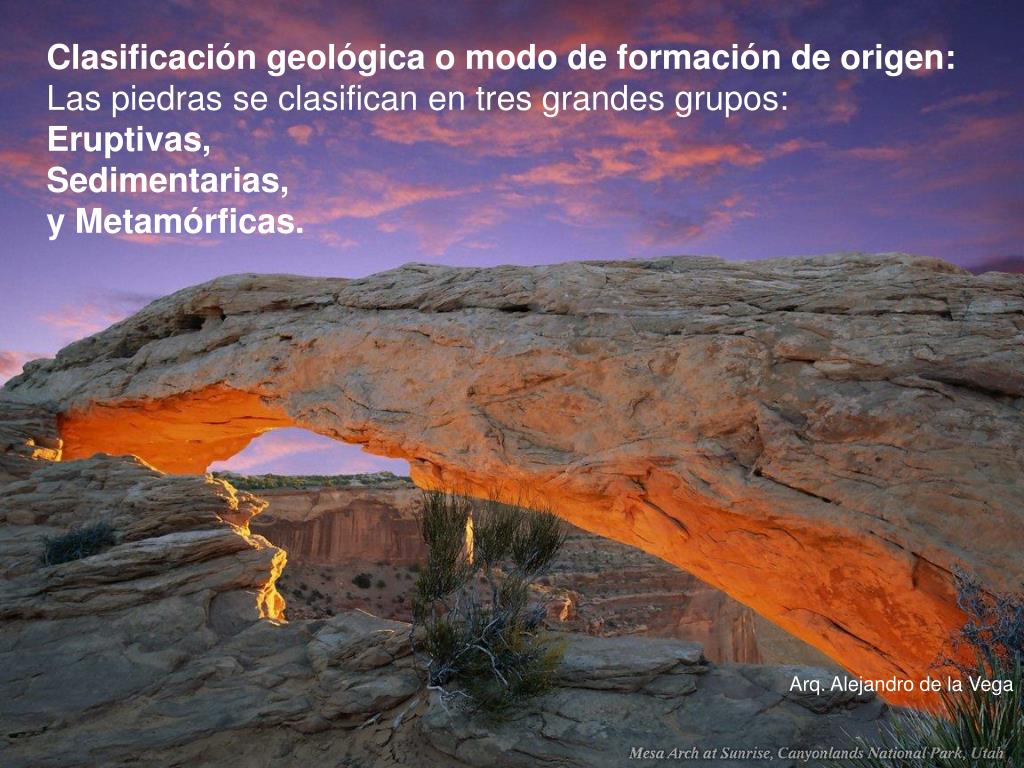

Clasificación geológica o modo de formación de origen:Las piedras se clasifican en tres grandes grupos:Eruptivas,Sedimentarias,y Metamórficas.

Arq. Alejandro de la Vega

arq alejandro de la vega14

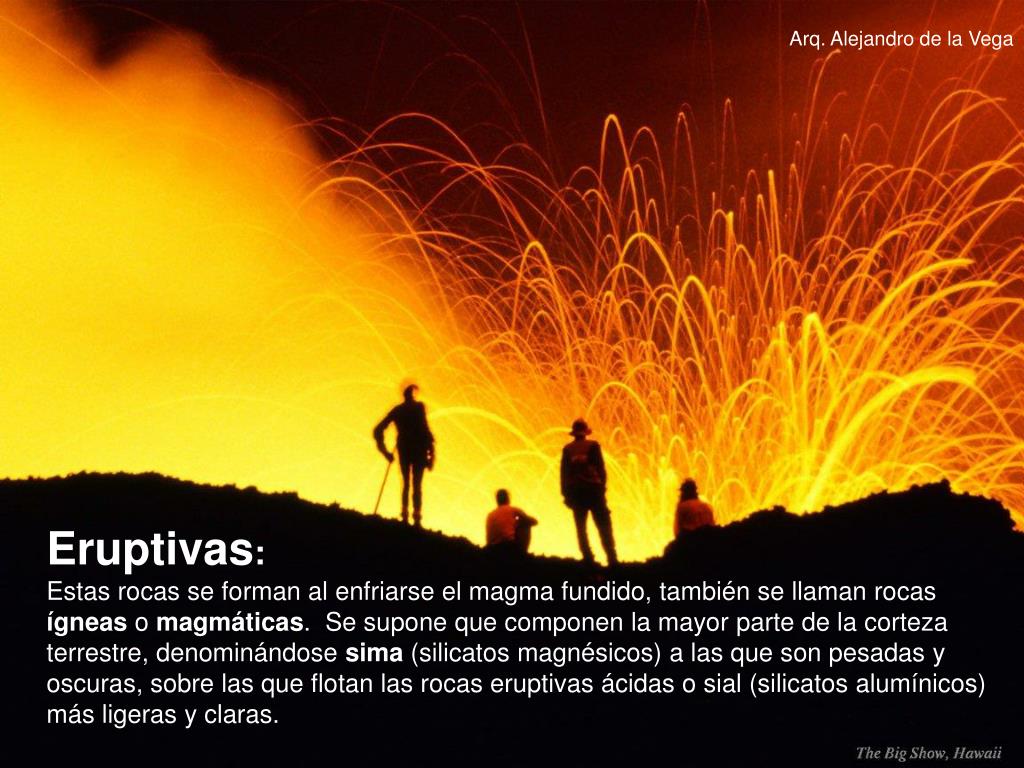

Eruptivas:Estas rocas se forman al enfriarse el magma fundido, también se llaman rocas ígneas o magmáticas. Se supone que componen la mayor parte de la corteza terrestre, denominándose sima (silicatos magnésicos) a las que son pesadas y oscuras, sobre las que flotan las rocas eruptivas ácidas o sial (silicatos alumínicos)más ligeras y claras.

Arq. Alejandro de la Vega

eruptivas las rocas eruptivas se subdividen en tres grupos plut nicas filoneadas volc nicas

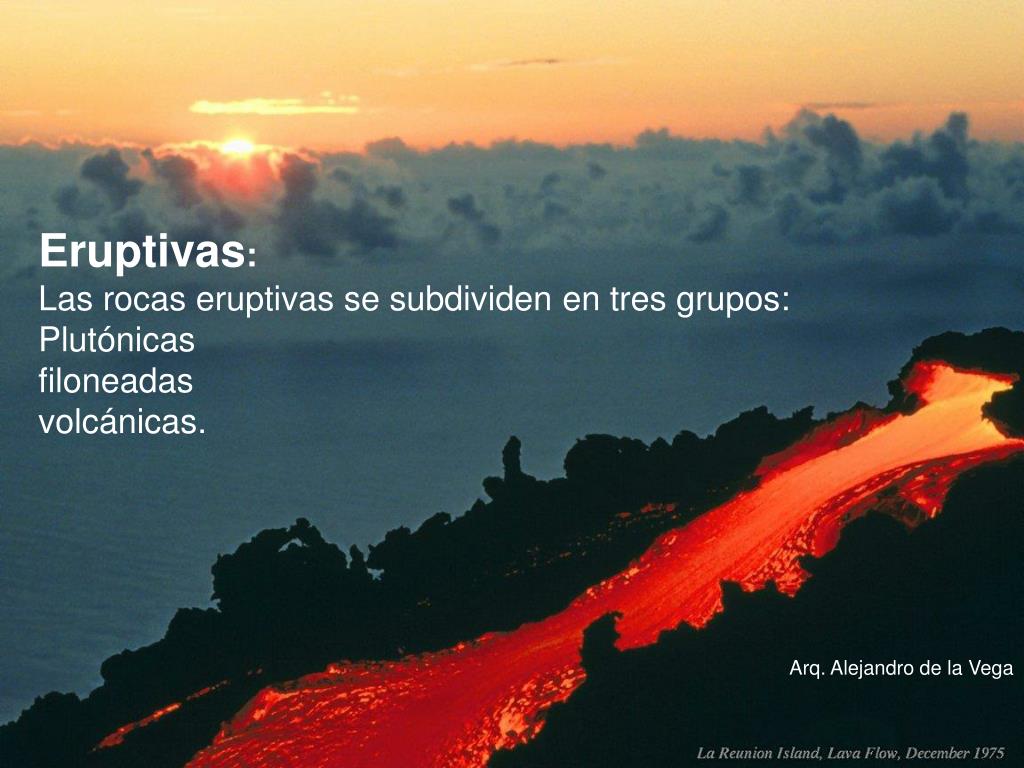

Eruptivas:Las rocas eruptivas se subdividen en tres grupos:Plutónicasfiloneadasvolcánicas.

Arq. Alejandro de la Vega

arq alejandro de la vega15

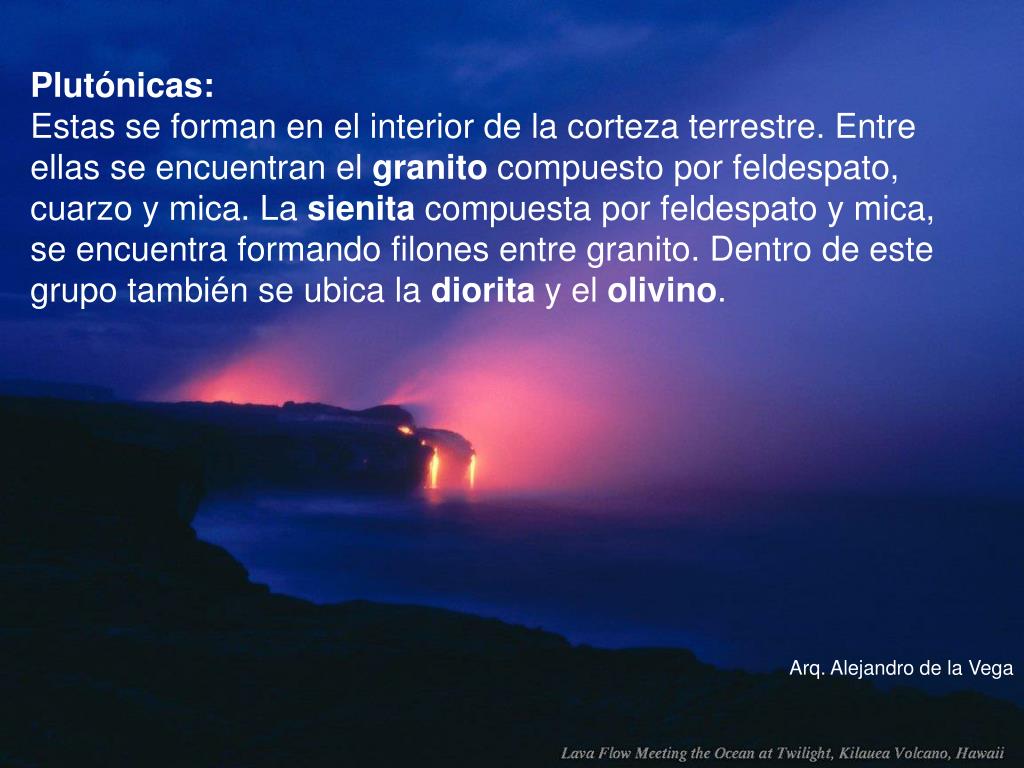

Plutónicas:Estas se forman en el interior de la corteza terrestre. Entre ellas se encuentran el granito compuesto por feldespato, cuarzo y mica. La sienita compuesta por feldespato y mica, se encuentra formando filones entre granito. Dentro de este grupo también se ubica la diorita y el olivino.

Arq. Alejandro de la Vega

arq alejandro de la vega16

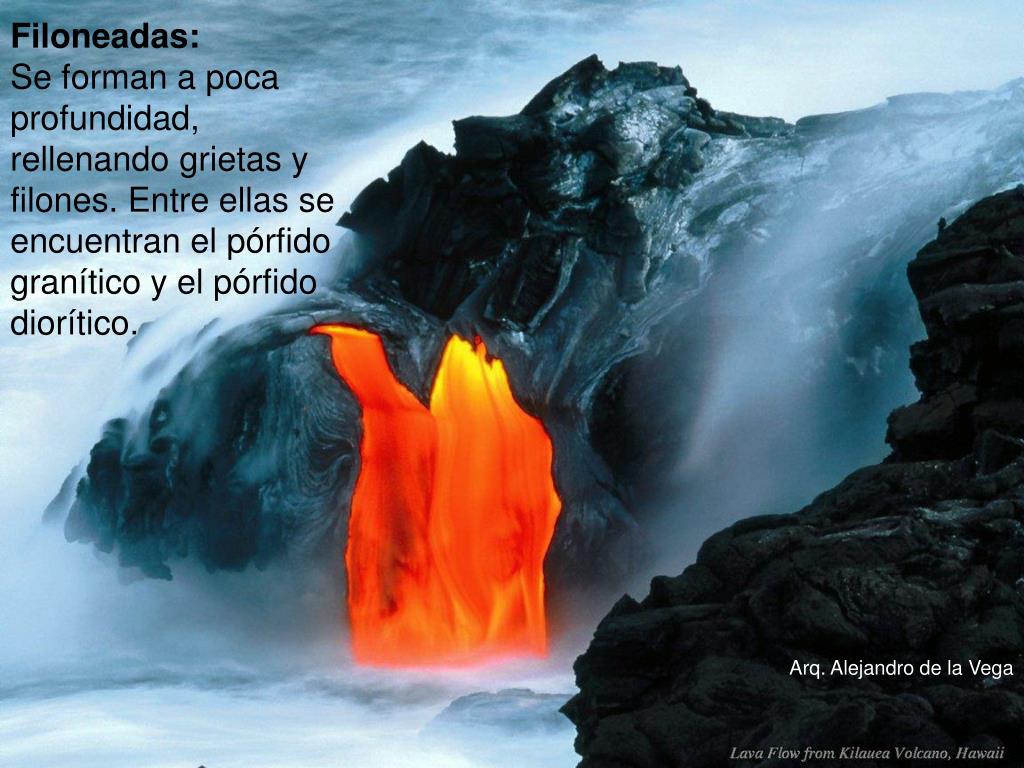

Filoneadas:Se forman a poca profundidad, rellenando grietas y filones. Entre ellas se encuentran el pórfido granítico y el pórfido diorítico.

Arq. Alejandro de la Vega

arq alejandro de la vega17

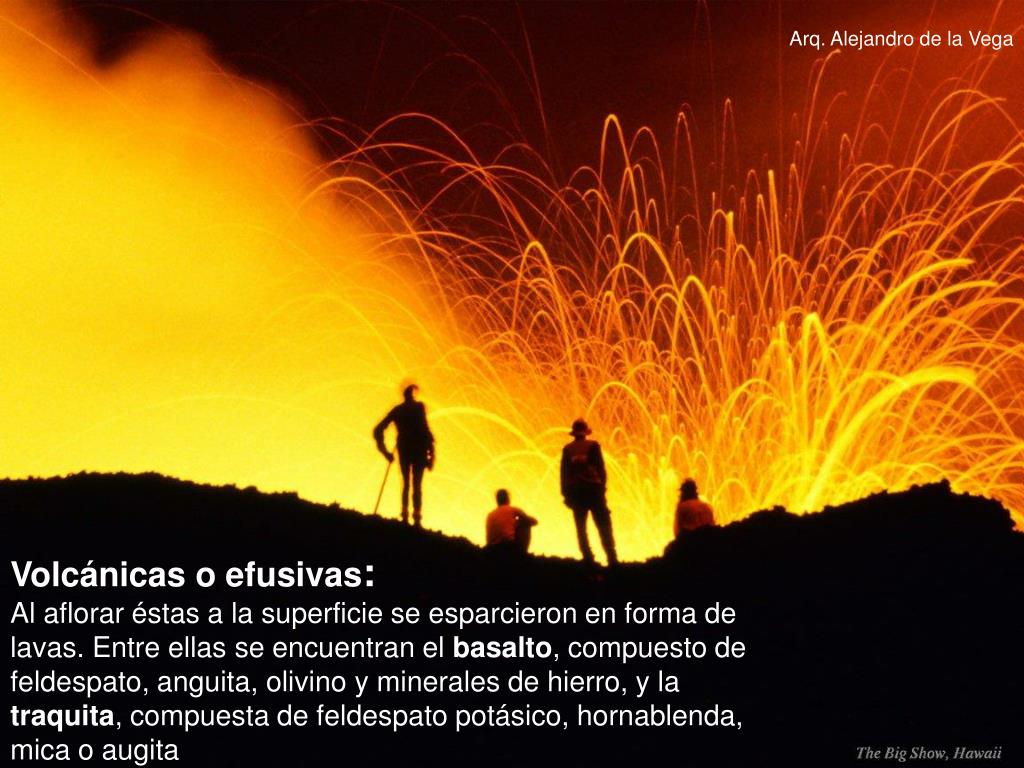

Volcánicas o efusivas:Al aflorar éstas a la superficie se esparcieron en forma de lavas. Entre ellas se encuentran el basalto, compuesto de feldespato, anguita, olivino y minerales de hierro, y la traquita, compuesta de feldespato potásico, hornablenda, mica o augita

Arq. Alejandro de la Vega

arq alejandro de la vega18

Sedimentarias:Las rocas sedimentarias se forman al depositarse fragmentos de rocas eruptivas y metamórficas, por cristalización de sustancias disueltas en agua, acumulación de restos orgánicos o producto de explosiones volcánicas, presentándose en estratos superpuestos.

Arq. Alejandro de la Vega

arq alejandro de la vega19

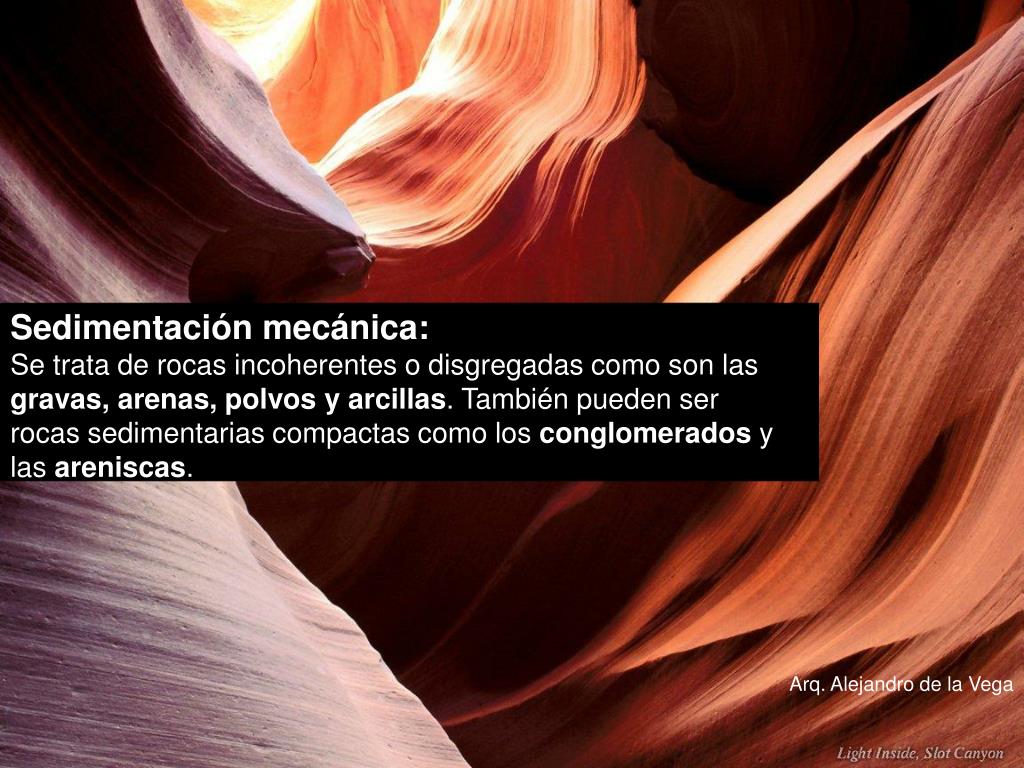

Sedimentación mecánica:Se trata de rocas incoherentes o disgregadas como son las gravas, arenas, polvos y arcillas. También pueden ser rocas sedimentarias compactas como los conglomerados y las areniscas.

Arq. Alejandro de la Vega

arq alejandro de la vega20

Sedimentación química:En este apartado de las rocas sedimentarias encontramos el yeso o algez, compuesto por sulfato cálcico dihidratado cristalizado y, como variedades de éste, el alabastro y la anhidrita. Asimismo la caliza, roca formada por sulfato cálcico, y las margas, compuestas de carbonato cálcico y arcilla. Finalmente, la dolomía, formada de carbonato cálcico y magnesio.

Arq. Alejandro de la Vega

arq alejandro de la vega21

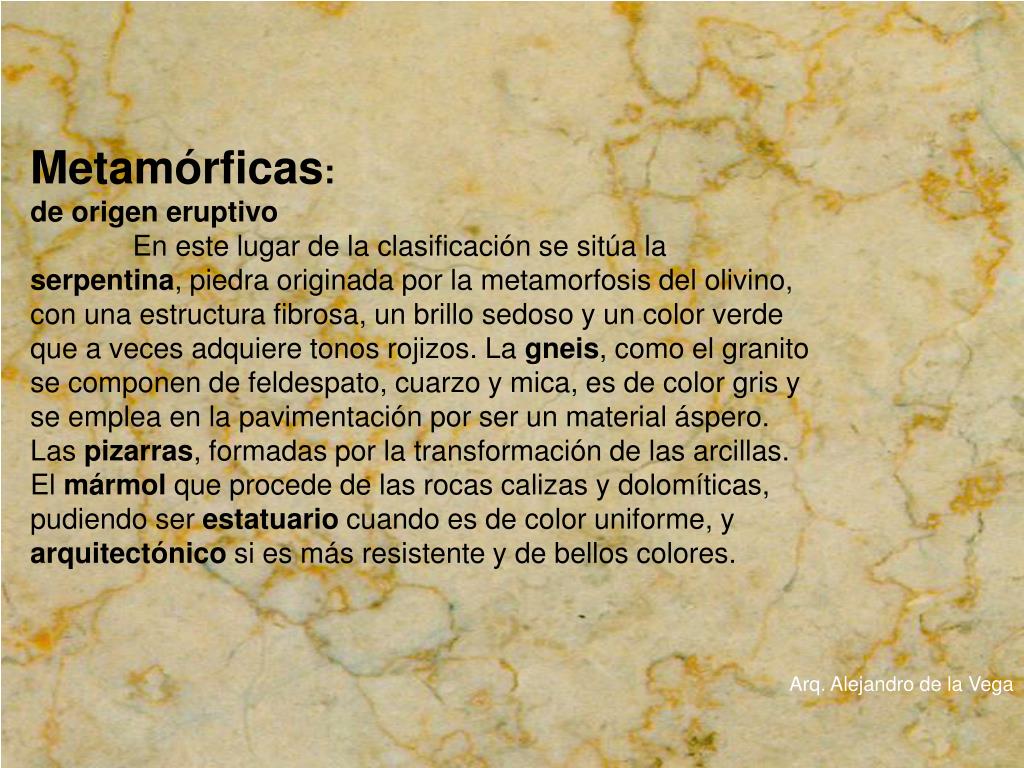

Metamórficas:de origen eruptivo En este lugar de la clasificación se sitúa la serpentina, piedra originada por la metamorfosis del olivino, con una estructura fibrosa, un brillo sedoso y un color verde que a veces adquiere tonos rojizos. La gneis, como el granito se componen de feldespato, cuarzo y mica, es de color gris y se emplea en la pavimentación por ser un material áspero. Las pizarras, formadas por la transformación de las arcillas. El mármol que procede de las rocas calizas y dolomíticas, pudiendo ser estatuario cuando es de color uniforme, y arquitectónico si es más resistente y de bellos colores.

Arq. Alejandro de la Vega
