3cao sio2 2cao sio2 3cao al2o3 4cao al2o3 fe 2 o 3
Download
1 / 18

C 3 S - PowerPoint PPT Presentation


  • 171 Views
  • Uploaded on

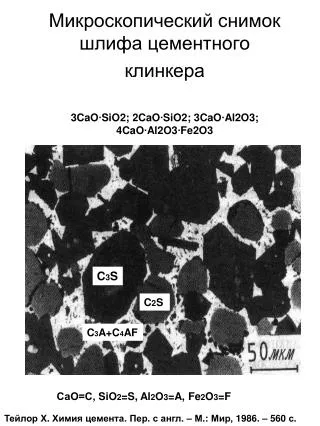

Микроскопический снимок шлифа цементного клинкера 3CaO∙SiO2; 2CaO∙SiO2; 3CaO∙Al2O3; 4CaO∙Al2O3∙Fe 2 O 3. C 3 S. C 2 S. C 3 A+C 4 AF. СаО=С, SiO 2 = S , Al 2 O 3 = A , Fe 2 O 3 = F. Тейлор Х. Химия цемента. Пер. с англ. – М.: Мир, 1986. – 560 с.

loader
I am the owner, or an agent authorized to act on behalf of the owner, of the copyrighted work described.
capcha
Download Presentation

PowerPoint Slideshow about 'C 3 S' - meda


An Image/Link below is provided (as is) to download presentation

Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author.While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server.


- - - - - - - - - - - - - - - - - - - - - - - - - - E N D - - - - - - - - - - - - - - - - - - - - - - - - - -
Presentation Transcript
3cao sio2 2cao sio2 3cao al2o3 4cao al2o3 fe 2 o 3

Микроскопический снимок шлифа цементного клинкера3CaO∙SiO2; 2CaO∙SiO2; 3CaO∙Al2O3; 4CaO∙Al2O3∙Fe2O3

C3S

C2S

C3A+C4AF

СаО=С, SiO2=S, Al2O3=A, Fe2O3=F

Тейлор Х. Химия цемента. Пер. с англ. – М.: Мир, 1986. – 560 с.


C 3 s
Химические превращения при взаимодействии цемента с водой

  • С3S (C2S) + H2O -> C-S-H-гель + Ca(OH)2

  • C3A + H2O -> C2AH8+C4AH19->C3AH6

  • C3A + 3 + 26H2O -> (Ca3Al(OH)6·12H2O)2·(SO4)3·2H2O или (эттрингит)

  • СаО=С, SiO2=S, Al2O3=A, Fe2O3=F, Н=Н2О, =SO3


C 3 s
Гидратационная активность соединений, образующих фазы портландцементного клинкера

C3A

C3A+CSH2

C3S

C2S

20 40 60 80 100

Время, дни

Степень гидратации, %


C 3 s
Гидравлическая активность соединений, образующих фазы портландцементного клинкера

Прочность, МПа

Время, сут


C s h
Гель соединений, C-S-H и сростки кристаллов портландита в структуре затвердевшего камня

С3S (C2S) + H2O = C-S-H-гель + Ca(OH)2


C 3 a
Частица соединений, C3A и гидроалюминаты кальция

C3A + H2O -> C2AH8 +C4AH19


C 3 s

Электронно-микроскопические фотографии эттрингита

C3A + 3 + 26H2O ->

Штарк И., Вихт Б. Долговечность бетона - Пер. с нем. Киев: Оранта, 2004, 301 с.


C s h1
Гель фотографии эттрингитаC-S-H волокнистой и дендритоподобной морфологии


C 3 s
Развитие микроструктуры при гидратации портландцемента


C 3 s
Структура цементной пасты гидратации портландцемента

возраст, сут: 1 – 1; 2 – 3; 3 - 28


C 2 s
Структура ортосиликата кальция ( гидратации портландцементаC2S) и тоберморитоподобного геля

Мостиковый тетраэдр

Спаренные тетраэдры


C 3 s
Содержание кремнезема в пастах С гидратации портландцемента3S в виде мономера, димера и полимера

Содержание кремнезема в пастах С3S

в виде мономера, димера и полимера

дни годы время


C 3 s
Интегральные и дифференциальные кривые гидратации портландцемента (C3S)

Q, α

dQ/dτ, dα/dτ

I - начальный период; II - индукционный период, III - период ускорения, IV - период замедления, V - период медленного взаимодействия

пунктирной линией обозначены кривые гидратации в присутствии добавки-ускорителя


Cao sio 2
Зависимость концентрации кривые гидратации портландцемента (CaO и SiO2 в цементной пасте от времени

С3S (C2S) + H2O = C-S-H-гель + Ca(OH)2


C 3 s
Влияние силикатов натрия на схватывание и твердение ПЦ

% sodium silicate

10th Int. Cong. Chem. Cem.: Proceed. - Gothenburg, 1997. V. 3. Р. 3iii024 (8pp).


C 3 s
Зависимость величины рН схватывание и твердение ПЦцементных паст от времени

мин

1 – контрольная паста;

2 – добавка метасиликата натрия Na2O·SiO2·5H2O;

3 – добавка гидросиликата натрия Na2O·2.8SiO2·3H2O

ЖПХ. 2006. Т. 79. № 4. С. 533-536.


C 3 s
Концентрация кальция (ммоль/л) в жидкой фазе цементных паст в зависимости от времени

Na2O·SiO2·5H2O

Na2O·2.8SiO2·3H2O

40 80 120 τ, мин

1- экспериментальные значения;

2 – расчетные (равновесные) концентрации


C s h2
Нуклеация и рост жидкой фазе цементных паст в зависимости от времениC-S-H фазы на частицах минеральных добавок

Advances in Construction Materials. 2007. P. 531-538.


ad
