室内设计透视（ 1 ）

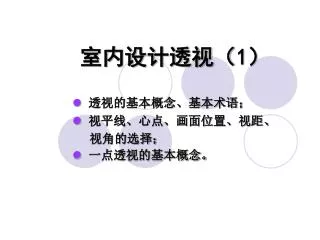

1. 室内设计透视（1） 透视的基本概念、基本术语； 视平线、心点、画面位置、视距、 视角的选择； 一点透视的基本概念。

2. 二、透视图中的基本术语及简写 ☆P.P（画面） ☆G.P（基面） ☆G.L（基线） ☆S（视点） ☆C.V（心点） ☆视心线（视距） ☆H.L（视平线） ☆S.P（站点） ☆H（视高） ☆V.P（消失点） ☆透视线 视心线(视距)、视平线、基线称为画面上的基本三线，也是作透视图的主要三线。

3. ★心点的选择 心点是确定透视图的主视线方向。心点是可以在视平线上任意移动的，可以根据画面的构图需要来选择，但是心点不能超出画面之外，大约在画面横长的l／3的地方较为理想。 适用于重点表现室内右边的家具； 适用于重点表现室内左边的家具。

4. ★画面位置的选择 一般情况下，通常取建筑物主立面与画面夹角在30。左右，这时所求得的透视图主立面与次立面分明，建筑形象符合人们的视觉习惯。

5. ★ 视距、视角的选择 视距 如果视高已定，视点与画面近 ,立方体上水平方向的轮廓线的透视就会收敛的过于急剧，墙面显得狭窄，因此透视效果不佳。 若将站点移后，视距增大，两灭点相距远些，这时水平方向线条的透视显得平缓，墙面宽阔，透视效果较理想。

6. ★ 视距、视角、画幅的关系 视距等于底圆直径时，视角大致为53。，视距取3倍底圆直径时，视角约为18。。一般视角常选用37。～28。之间。 画幅和视距之间的尺寸关系为1:1.5时被认为是最理想的画面角度。

7. 一点透视的基本作图法 （一） （二） （三） （四）

8. 利用“距点法”作办公桌的一点透视图 已知办公桌三视图

9. 步骤1： 定出视平线H. L、，心点C. V和基线G. L。根据画面需要定出视距C.V S，并以此为半径画圆在H. L上，交得两点即左距点D1和右距点D2。再把侧视图、主视图(看作立方体)分别放在视心线左右两边的基线上。

10. 步骤2:由C.V分别向侧视图a、b、c、d和主视图A、B、C、D引透视线；步骤2:由C.V分别向侧视图a、b、c、d和主视图A、B、C、D引透视线； 以a点起向右把长度尺寸量放在G. L上，以B点起向左把宽度尺寸量放在G. L上； 再由左距点D1和右距点D2分别向G. L上的长度尺寸点和宽度尺点连线，在a C．V 和B C.V透视线上交得各点； 而后由a’和b’点分别起铅垂线和平行于H .L的水平线，再连透视线，即作出办 公桌的立方体透视。

11. 步骤3：以作主视图透视为例，分别通过1、2、3、4点作平行于H. L的水平线，再把长 度尺寸上的各点向C. V连透视线，这样便作出了办公桌地平面图的透视； 分别在地平面图的交点处向上起铅垂线，把主视图上的抽屉各点向C. V分别连 透视线，在交点处再作平行于H .L的水平线，即作出办公桌抽屉的透视。

12. 步骤4：作出办公桌侧面支架和后挡板的透视，即得出办公桌主视图的一点透视。步骤4：作出办公桌侧面支架和后挡板的透视，即得出办公桌主视图的一点透视。

13. 利用“距点法”+“加增法”作沙发的一点透视利用“距点法”+“加增法”作沙发的一点透视 已知沙发的三视图

14. 步骤1：首先把沙发看作一个立方体(不含沙发座位探出的部分)。步骤1：首先把沙发看作一个立方体(不含沙发座位探出的部分)。 作沙发一点透视图的开始部分与作办公桌透视图采用的作图方法相同。

15. 步骤2：用“加增法”作沙发座位探出部分。在基线A点右侧量出沙发探出部分的尺寸a点，连接D2和a点的延长线与C.V和A点的延线相交得到B点。

16. 步骤3：以B点分别作平行于H．L的水平线和竖铅垂线，即求作出沙发座位探出 部分的尺寸； 再把沙发座位主视图原来的尺寸，分别向C.V连延长线至C点、D点竖起 的铅垂线相交得到四个点，分别连线，作出沙发座位探出部分的透视图。

17. 步骤4：擦去作图的辅助线，即完成了用“距点法”和“加增法”作出的沙发一点透视图。步骤4：擦去作图的辅助线，即完成了用“距点法”和“加增法”作出的沙发一点透视图。

18. 二、用距点法求作透视地网格 (1) 画出G. L，在H．L上定出C. V，画出G. L，再把地网格平面的尺寸量在G .L上， 并分别向C．V连透视线。 (2)由G．L上的B点向D2连线，与透视线相交的各点便是地网格平面的透视深度。 (3)由各交点再分别作平行线，即完成透视地网格。

19. 三、透视图中局部的简捷画法 １．直线的透视分割 AB直线延伸至心点，从A点起作出水平线并量出所需要的等分，在H .L上定出距点D2并分别向AC线上各点连线，在直线上交得各点，如再分割可继续作透视线和水平线，即完成了直线的透视分割。

20. 2．不规则的分割 步骤1：过A作基线G. L，在G. L上按已知尺寸取分割点，把端点T和B连接起来，并延长交于H. L上，得到M点。 步骤2：连接M点和G L线上各分割点与AB线相交，便得到透视图的分割点，即完成不规则的分割。

21. 3．正方形的透视分割 如：在正方形(矩形)中作对角线，在交点处作垂线或水平线，便可以分出2等分，同时交点也是正中点。

22. 4．长方形的分割 在长方形（矩形）中，在垂竖边作3、4、5……等分，而后向灭点连线，把所需求的等分作对角线，即完成所需长方形(矩形)的透视分割。

23. 5．扩展 先画好一个正方形(或矩形)，而后连接Ce对角线并延长，它与正方形(或矩形)AB、CD的延长线相交，即完成扩展。

24. 四、用网格法作室内一点透视图 １．由外向里 已知卧室的地、顶平面图和立面图 步骤1：首先在平面图上，按尺寸画出正方形网格(如图:每格代表500mm)。

25. 步骤2：在图纸上按比例画出图框(房间装修后高度为2 .5m、长度为3. 5m、深度为4m)，在1.70m左右定出视平线H. L，确定心点C. V和距点D1(这里距点的位置约等于画面的长度)。 步骤3：通过距点向画框角连线(对角线)，由C. V向画框各尺寸点连线，与对角线相交得到各点，再作水平线，作出室内地平面图网格的透视。

26. 步骤4：根据平面图中墙壁、门窗、家具等所在网格的位置，利用透视图中局部的简捷画法，尽可能准确地定出墙壁、门窗、家具等在透视网格中的位置，画出整个室内环境透视平面，并分别竖垂线。步骤4：根据平面图中墙壁、门窗、家具等所在网格的位置，利用透视图中局部的简捷画法，尽可能准确地定出墙壁、门窗、家具等在透视网格中的位置，画出整个室内环境透视平面，并分别竖垂线。

27. 　　步骤5：在视平线上按家具的尺寸向C.V引透视线，找到家具所放置的位置，再作垂直线，作出家具在空间的透视。

28. ２．由里向外 已知客厅地、顶平面图及立面图(房间长8m、宽7.3m、房高3m。每格代表1m)

29. 　　步骤１：根据需要画出房间内框A、B、C、D，定出C.V、H．L，并由C.V分别向房间内框作透视线,延长CD线(G. L)，并把进深的尺寸量在上面，在6.5m处向上引垂线，在H .L上交得距点D1。

30. 　　步骤２：由距点分别向G. L上的各点连线，并在C.V延长线上交得各点，再作平行线和透视线，即作出地面透视网格，分别作出墙面、天花板的透视网格，在透视地网格中画出家具、墙面、门窗的透视平面。

31. 剩下的作图步骤与前面所讲的“由外向里”的作图方法相同。剩下的作图步骤与前面所讲的“由外向里”的作图方法相同。

32. 作业：宿舍的一点透视练习 要求：平面图（A3，标注清楚尺寸和网格）， 一点透视图(A3)各一张，上墨线， 透视图要保留铅笔作图痕迹。
