第 2 章 8086 微处理器

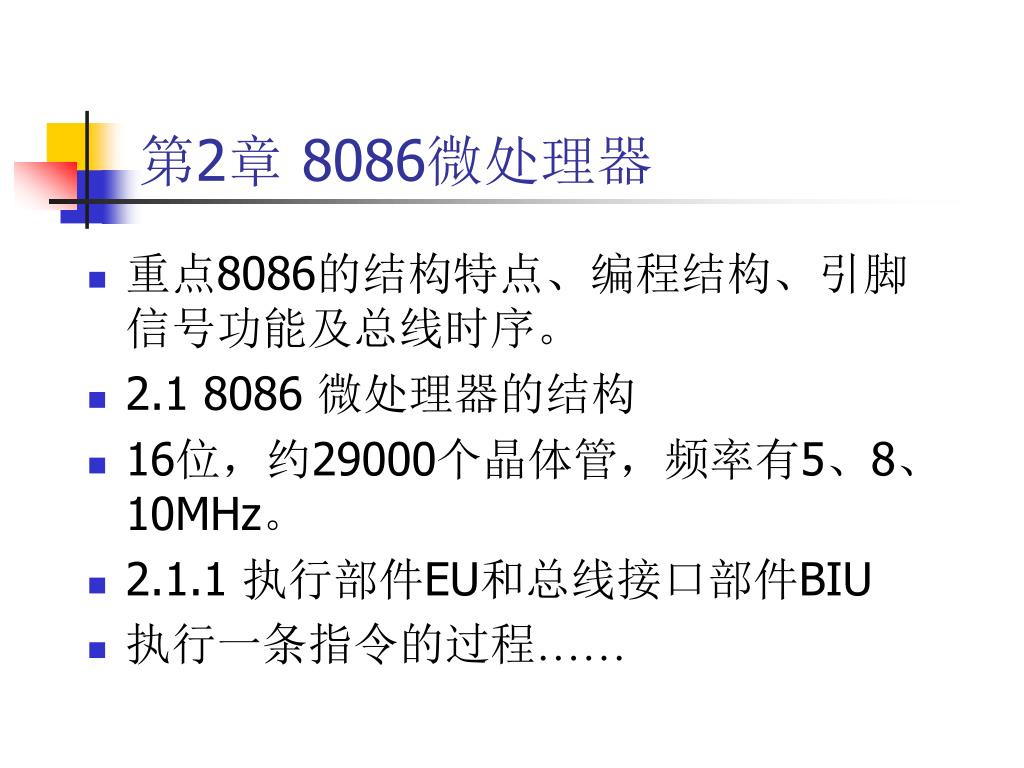

1. 第2章 8086微处理器 • 重点8086的结构特点、编程结构、引脚信号功能及总线时序。 • 2.1 8086 微处理器的结构 • 16位，约29000个晶体管，频率有5、8、10MHz。 • 2.1.1 执行部件EU和总线接口部件BIU • 执行一条指令的过程……

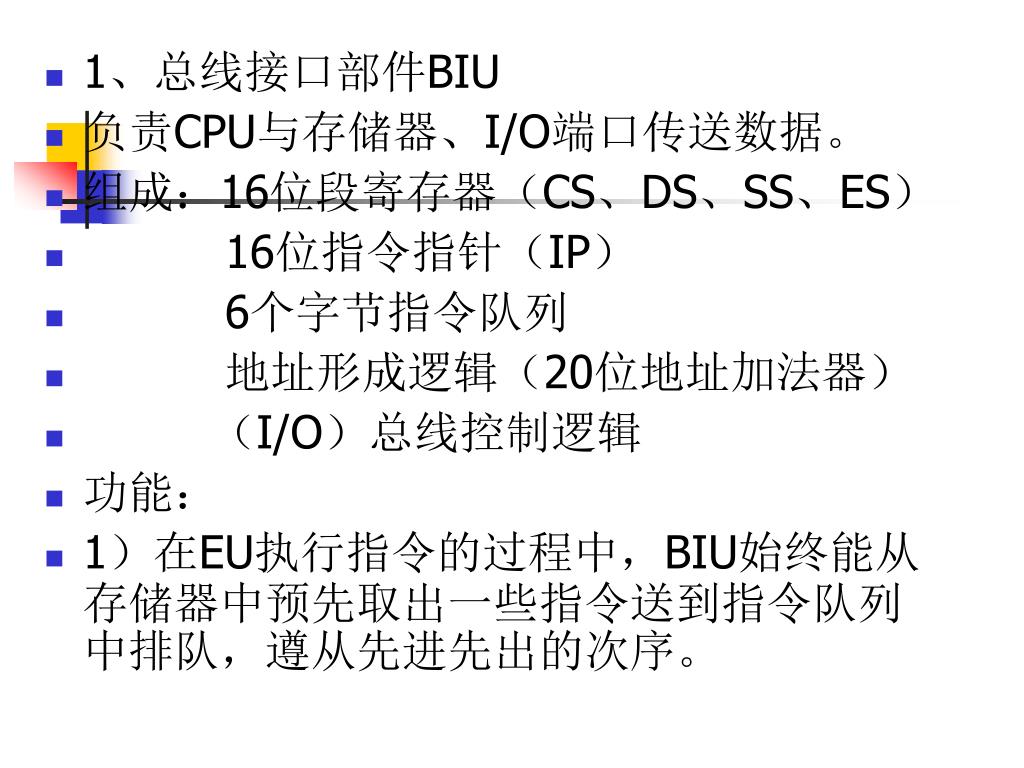

2. 1、总线接口部件BIU • 负责CPU与存储器、I/O端口传送数据。 • 组成：16位段寄存器（CS、DS、SS、ES） • 16位指令指针（IP） • 6个字节指令队列 • 地址形成逻辑（20位地址加法器） • （I/O）总线控制逻辑 • 功能： • 1）在EU执行指令的过程中，BIU始终能从存储器中预先取出一些指令送到指令队列中排队，遵从先进先出的次序。

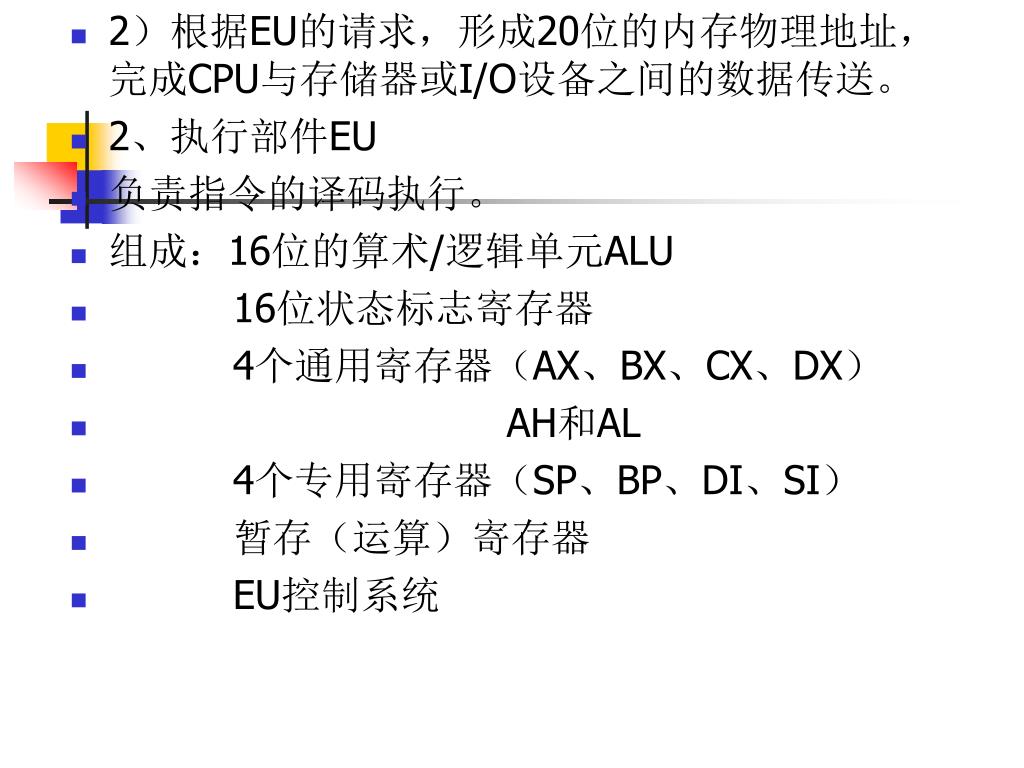

3. 2）根据EU的请求，形成20位的内存物理地址，完成CPU与存储器或I/O设备之间的数据传送。2）根据EU的请求，形成20位的内存物理地址，完成CPU与存储器或I/O设备之间的数据传送。 • 2、执行部件EU • 负责指令的译码执行。 • 组成：16位的算术/逻辑单元ALU • 16位状态标志寄存器 • 4个通用寄存器（AX、BX、CX、DX） • AH和AL • 4个专用寄存器（SP、BP、DI、SI） • 暂存（运算）寄存器 • EU控制系统

4. 注： • 1）寄存器组和数据传输通路间可进行快速传输。 • 2）EU不与系统总线相联。 • 功能： • 1）从BIU的指令队列中获取指令、译码执行指令。 • 2）向BIU发出请求，提供数据和所需访问的内存或I/O端口的地址信息。 • 3）对通用寄存器和标志寄存器进行管理， • 主要操作类型： • 1）算术/逻辑运算、串处理、BCD码调整。 • 2）计算寻址要求的单元地址的位移量，EU将这个16位位移量送BIU。

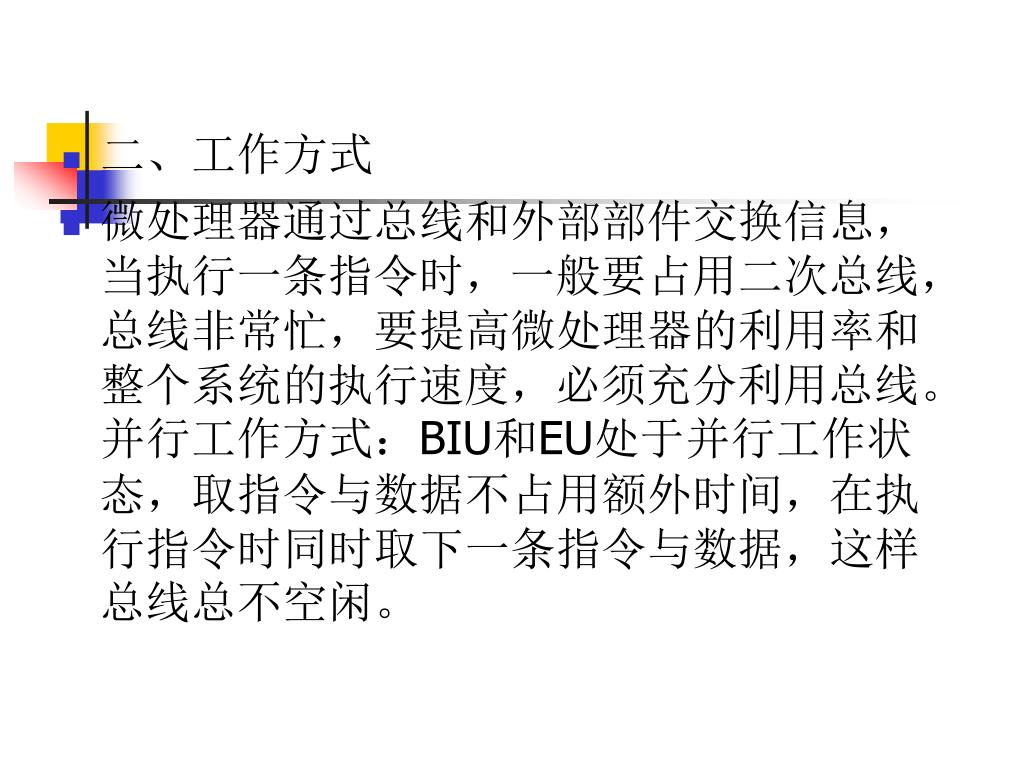

5. 二、工作方式 • 微处理器通过总线和外部部件交换信息，当执行一条指令时，一般要占用二次总线，总线非常忙，要提高微处理器的利用率和整个系统的执行速度，必须充分利用总线。并行工作方式：BIU和EU处于并行工作状态，取指令与数据不占用额外时间，在执行指令时同时取下一条指令与数据，这样总线总不空闲。

6. 2.1.2 8086的编程结构 • 基本结构寄存器 • 系统级寄存器（主要用于简化设计） • 调试和测试寄存器（主要用于对操作系 统进行调试） • 浮点寄存器(80486用)

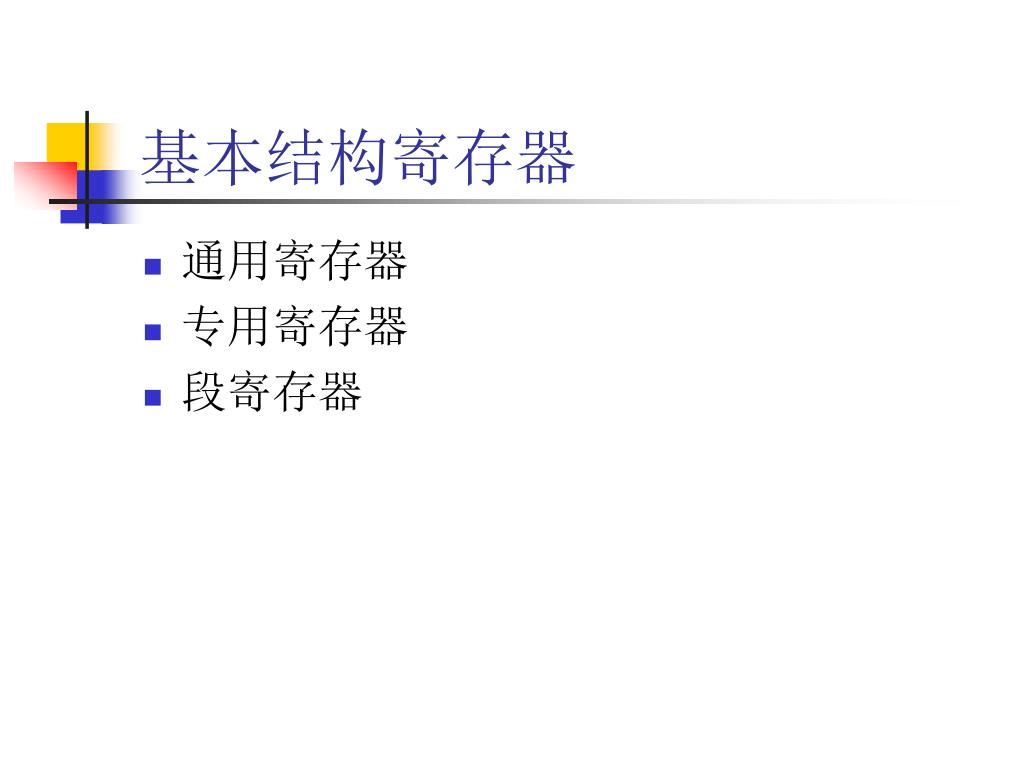

7. 基本结构寄存器 • 通用寄存器 • 专用寄存器 • 段寄存器

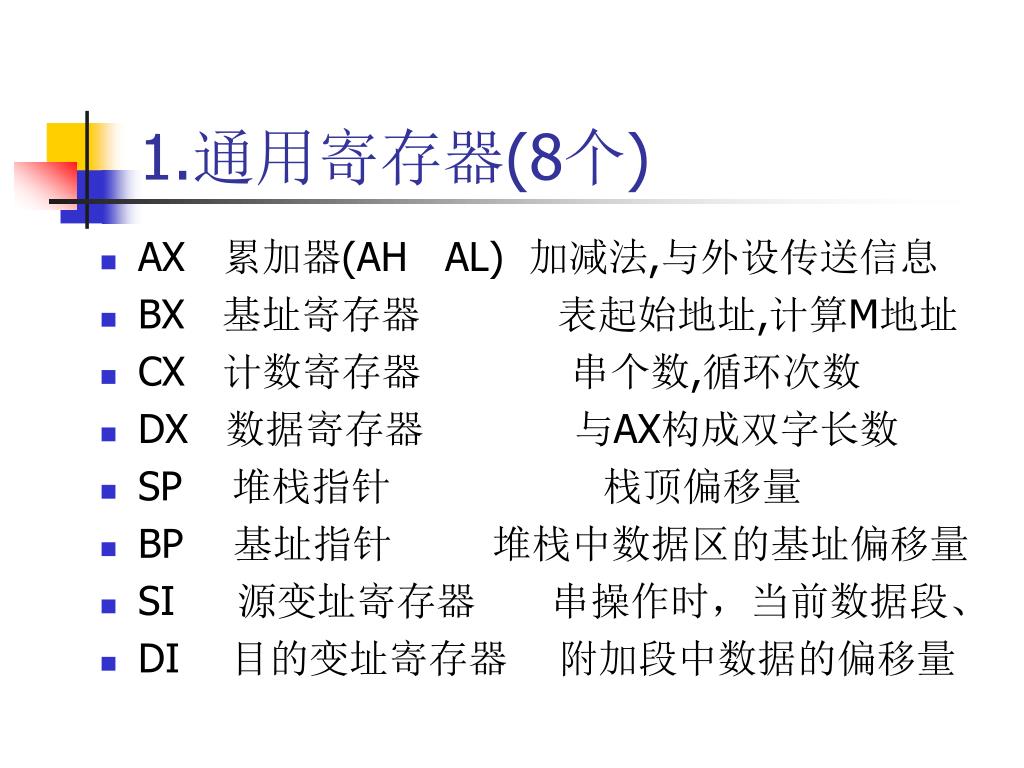

8. 1.通用寄存器(8个) • AX 累加器(AH AL) 加减法,与外设传送信息 • BX 基址寄存器 表起始地址,计算M地址 • CX 计数寄存器 串个数,循环次数 • DX 数据寄存器 与AX构成双字长数 • SP 堆栈指针 栈顶偏移量 • BP 基址指针 堆栈中数据区的基址偏移量 • SI 源变址寄存器 串操作时，当前数据段、 • DI 目的变址寄存器 附加段中数据的偏移量

9. 2.专用寄存器 • 1、指令指针IP • 指出下一条要执行的指令在当前代码段中偏移量 • BIU从内存中取出一个字节后,IP自动加1 • 能对IP操作的只有转移指令、返回指令和中断处理

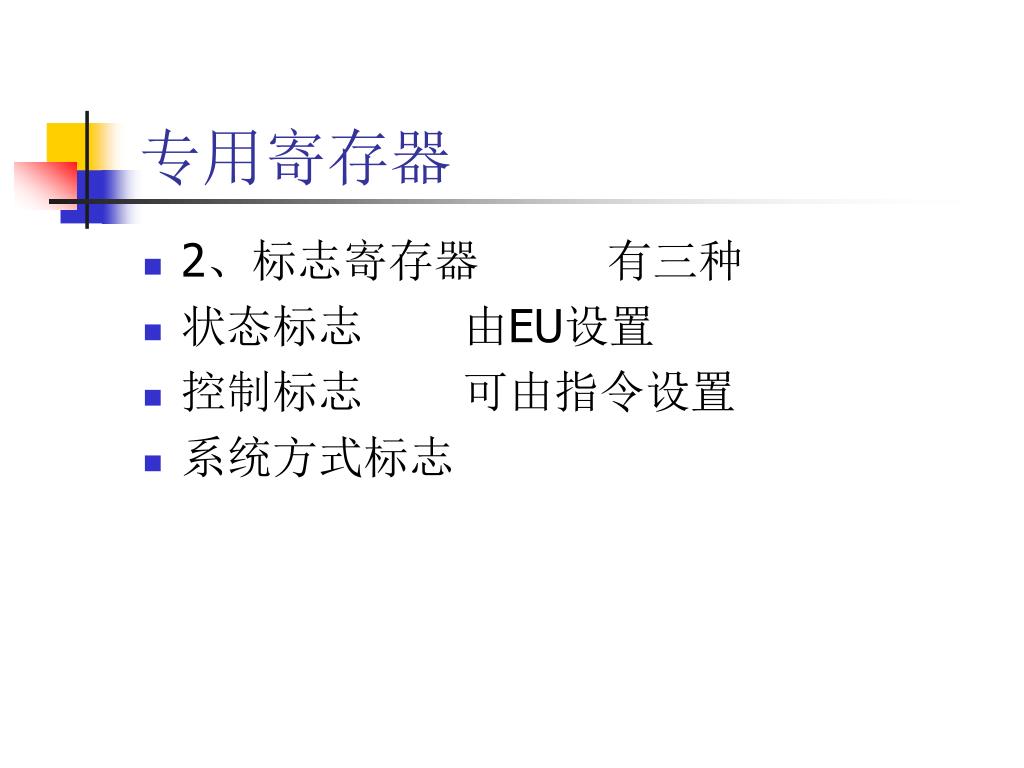

10. 专用寄存器 • 2、标志寄存器 有三种 • 状态标志 由EU设置 • 控制标志 可由指令设置 • 系统方式标志

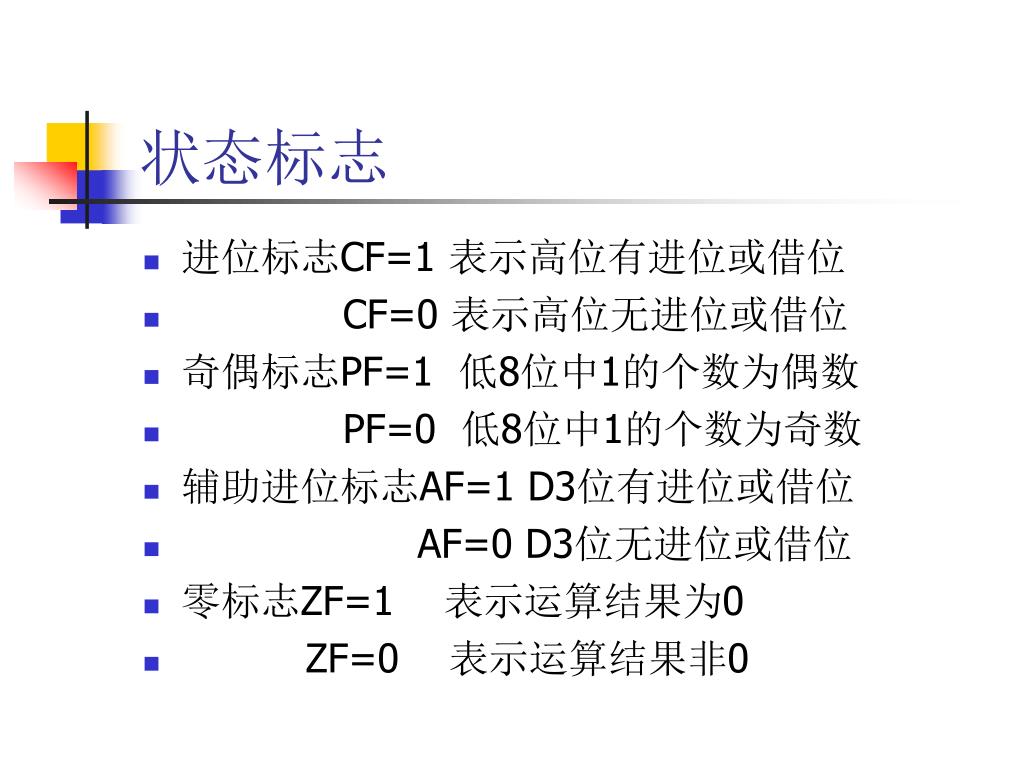

11. 状态标志 • 进位标志CF=1 表示高位有进位或借位 • CF=0 表示高位无进位或借位 • 奇偶标志PF=1 低8位中1的个数为偶数 • PF=0 低8位中1的个数为奇数 • 辅助进位标志AF=1 D3位有进位或借位 • AF=0 D3位无进位或借位 • 零标志ZF=1 表示运算结果为0 • ZF=0 表示运算结果非0

12. 状态标志 • 符号标志SF=1表示运算结果为负数 • SF=0表示运算结果为正数 • 溢出标志OF=1运算结果超出机器所能表示的数值范围 • OF=0运算结果无溢出 • 注意：溢出和进位不同 • 例：指出运算5439+456A后的状态标志

13. 控制标志 • 陷阱标志TF=1微处理器处于单步工作方式 • TF=0微处理器执行正常程序 • 中断允许标志IF=1 开中断 • IF=0 关中断 • 方向标志DF=1地址递减 • DF=0地址递增（用于字串操作）

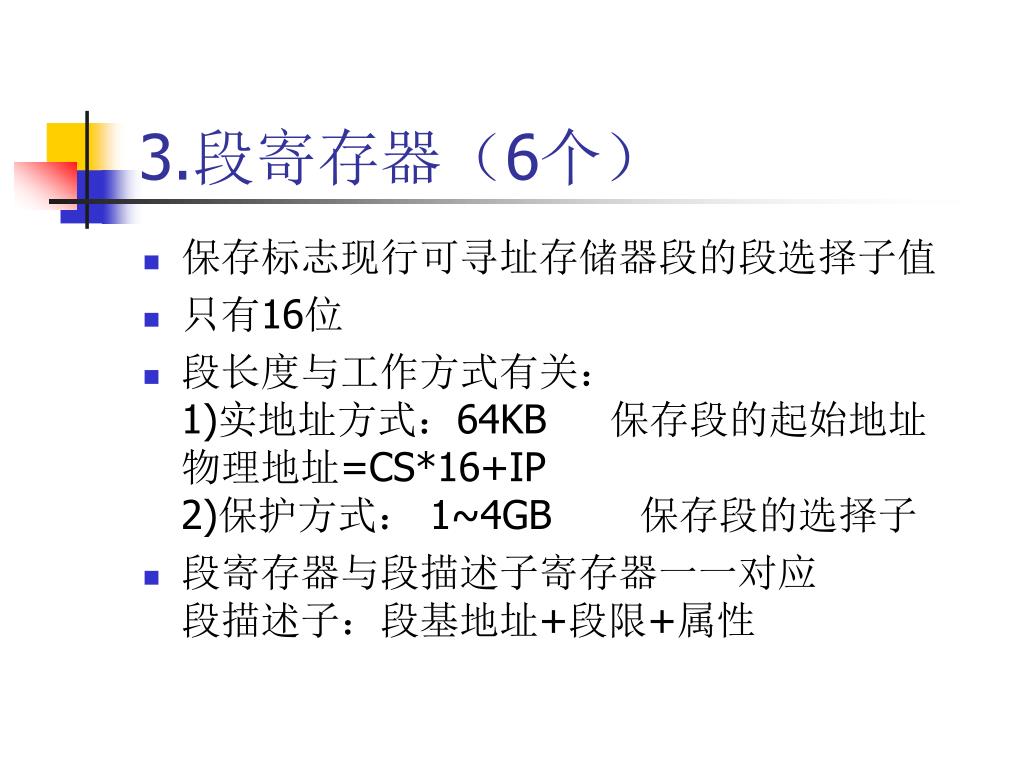

14. 3.段寄存器（6个） • 保存标志现行可寻址存储器段的段选择子值 • 只有16位 • 段长度与工作方式有关： 1)实地址方式：64KB 保存段的起始地址 物理地址=CS*16+IP 2)保护方式： 1~4GB 保存段的选择子 • 段寄存器与段描述子寄存器一一对应 段描述子：段基地址+段限+属性

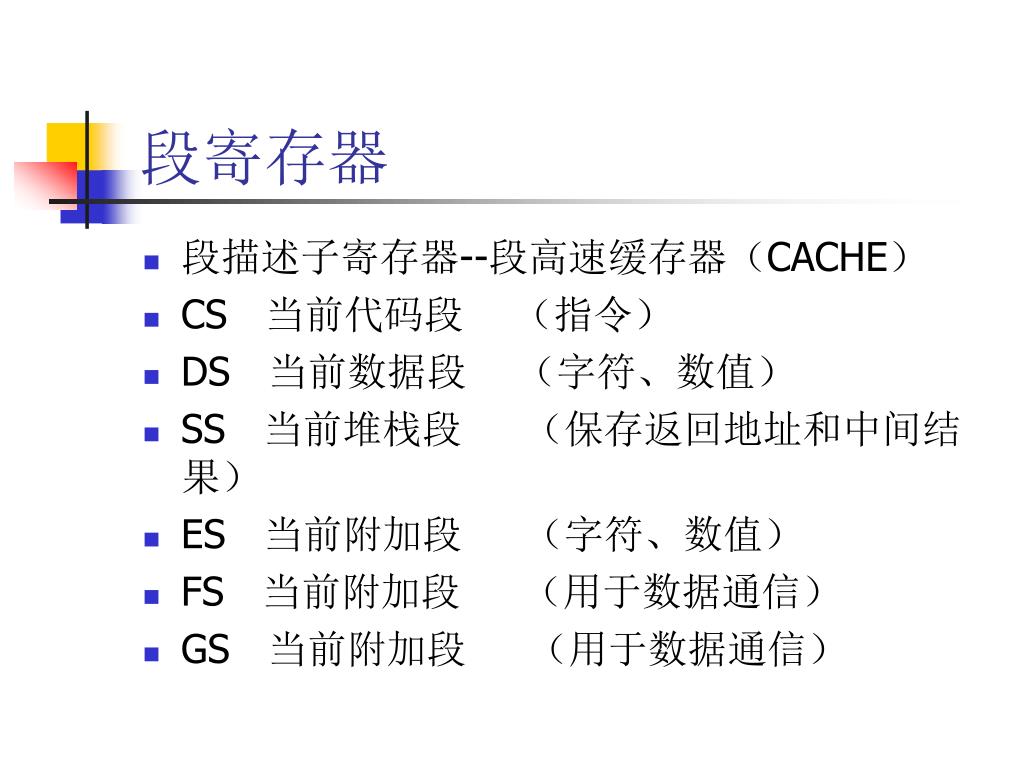

15. 段寄存器 • 段描述子寄存器--段高速缓存器（CACHE） • CS 当前代码段 （指令） • DS 当前数据段 （字符、数值） • SS 当前堆栈段 （保存返回地址和中间结果） • ES 当前附加段 （字符、数值） • FS 当前附加段 （用于数据通信） • GS 当前附加段 （用于数据通信）

16. 取操作数的段： 1)默认的段； 2)在指令前加前缀指令指定，但偏移量由SP计算来的，用当前堆栈段，串操作目标操作数用当前附加段

17. 2.1.3 8086系统中的存储器组织 • 1.存储器组织 • 1）存储器分段 地址只能为16位，所以1MB空间分成存储段。每段长度可达64KB，第一字节位置称”段起始地址“（段基址），必须能被16整除，高16位为”段基值“。段基值左移4位即成段起始地址。浮动装配时，只需确定段基址即可，程序中采用相对转移或相对调用。当程序超过64KB，则必须给段寄存器重新送新值。 几个段可互相重叠，也可指向同一个64KB，可进行程序压缩，但要求不破坏数据。

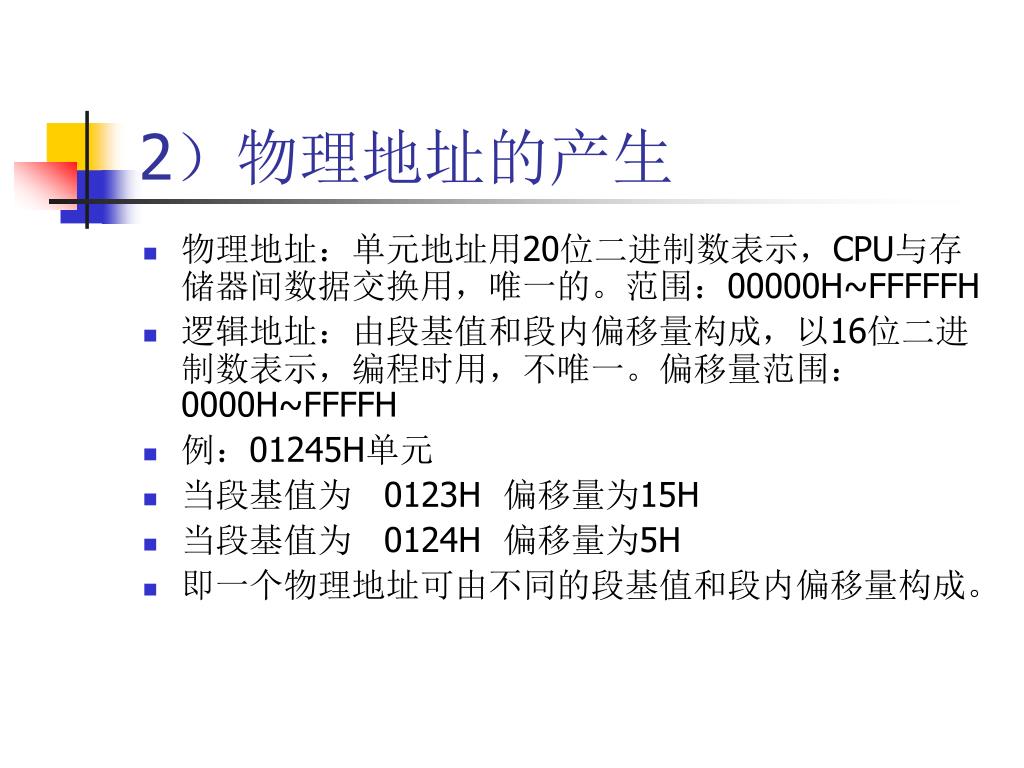

18. 2）物理地址的产生 • 物理地址：单元地址用20位二进制数表示，CPU与存储器间数据交换用，唯一的。范围：00000H~FFFFFH • 逻辑地址：由段基值和段内偏移量构成，以16位二进制数表示，编程时用，不唯一。偏移量范围：0000H~FFFFH • 例：01245H单元 • 当段基值为 0123H 偏移量为15H • 当段基值为 0124H 偏移量为5H • 即一个物理地址可由不同的段基值和段内偏移量构成。

19. 物理地址的产生 • 物理地址=段基址+段内偏移量（有效地址EA） • 偏移量寄存器：SP、BP、SI、DI、IP。 BIU根据执行操作的种类和要取的数据类型分别从不同寄存器中取值。 指令 CS IP 堆栈操作 SS SP或BP 操作数（变量） DS BX、SI或DI（若段操作前缀 • 指令指定可用CS、ES、SS） • 串操作目的操作数 ES DI • 逻辑地址来源见表2-20

20. 2.2 8086微处理器的引脚功能 • 8086是16位CPU，40引脚，双列直插式

21. 2.2.1 引脚功能说明 • 分四部分： 地址总线 数据总线 控制和状态总线 其他（电源和定时线） • 说明：1）某些引脚能传送多于一种类型的信 • 息，叫分时复用 • 2） MN/MX（最小/最大方式控制线） • +5V 最小方式，接地 最大方式 图2-6中括号内为最大方式

22. 1、地址和数据总线 （1）地址总线 20位 单向三态 CPUM和I/O端口 数据总线 16位 双向三态 CPUM和I/O端口 为节省管脚,采用多路转换方法,即分时复用技术. (2)AD15~AD0: T1时,作低16位地址；其余时间,为数据线；中断响应或DMA方式时，高阻。AD0作低8位数据的选通信号。

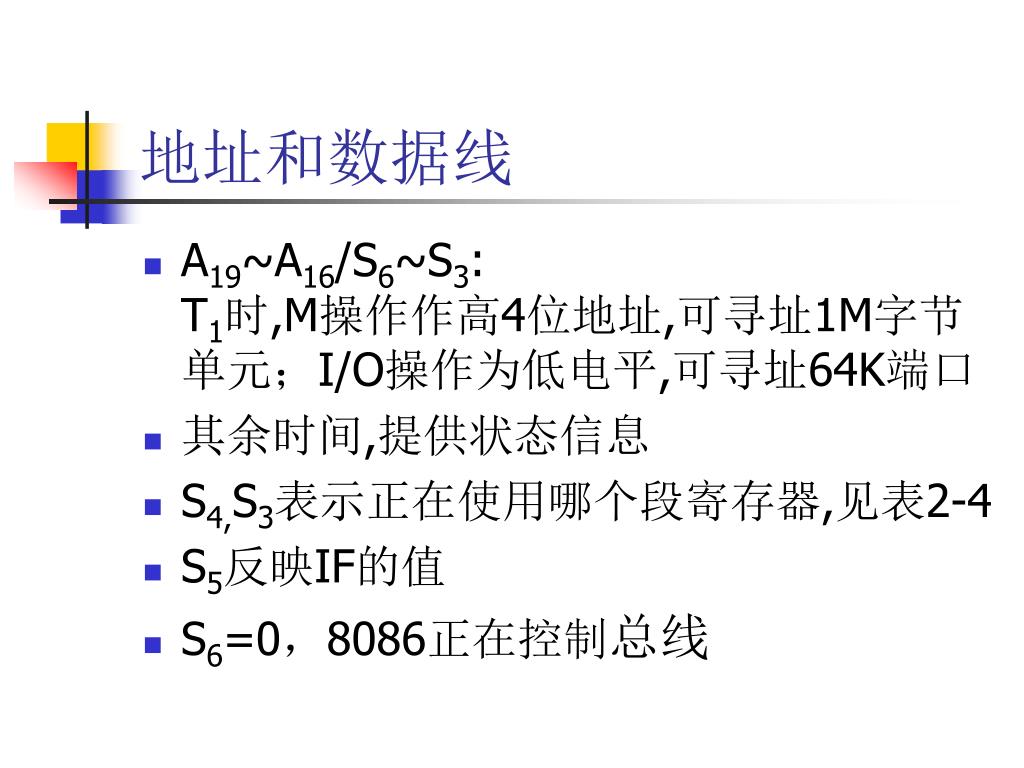

23. 地址和数据线 • A19~A16/S6~S3: T1时,M操作作高4位地址,可寻址1M字节单元；I/O操作为低电平,可寻址64K端口 • 其余时间,提供状态信息 • S4,S3表示正在使用哪个段寄存器,见表2-4 • S5反映IF的值 • S6=0，8086正在控制总线

24. 地址和数据线 • BHE-/S7: • T1时作总线高半部分允许信号,BHE-=0,8位数据与AD15~AD8连通,与AD0配合决定是高字节还是低字节 • 其余时间提供状态信息,暂不用 • 在DMA方式时,高阻

25. 2、控制和状态总线 • 有些输出，有些输入；还受MN/MX上电平的影响，以控制最小方式和最大方式。 • 最小方式用于单处理机系统 • 最大方式用于多处理机和协处理机结构

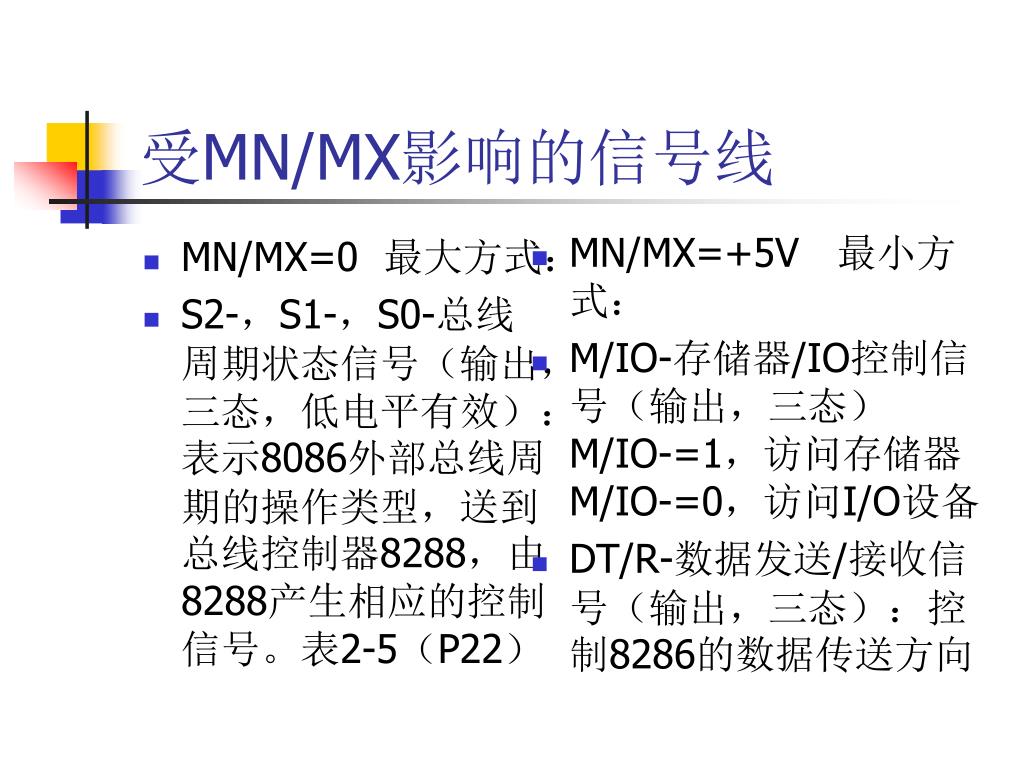

26. MN/MX=0 最大方式： S2-，S1-，S0-总线周期状态信号（输出，三态，低电平有效）：表示8086外部总线周期的操作类型，送到总线控制器8288，由8288产生相应的控制信号。表2-5（P22） MN/MX=+5V 最小方式： M/IO-存储器/IO控制信号（输出，三态） M/IO-=1，访问存储器M/IO-=0，访问I/O设备 DT/R-数据发送/接收信号（输出，三态）：控制8286的数据传送方向 受MN/MX影响的信号线

27. S2-区分M和I/O的标志 S1-指示操作是输入还是输出 在T3或TW返回无效状态 DT/R-=1，数据放到系统总线 DT/R-=0，从系统总线上取进数据 DEN-数据允许信号（输出，三态，低电平有效）：控制8286收发器，允许缓冲器(数据总线)连到系统总线或局部总线上。 这3个在DMA方式高阻 最大方式 最小方式

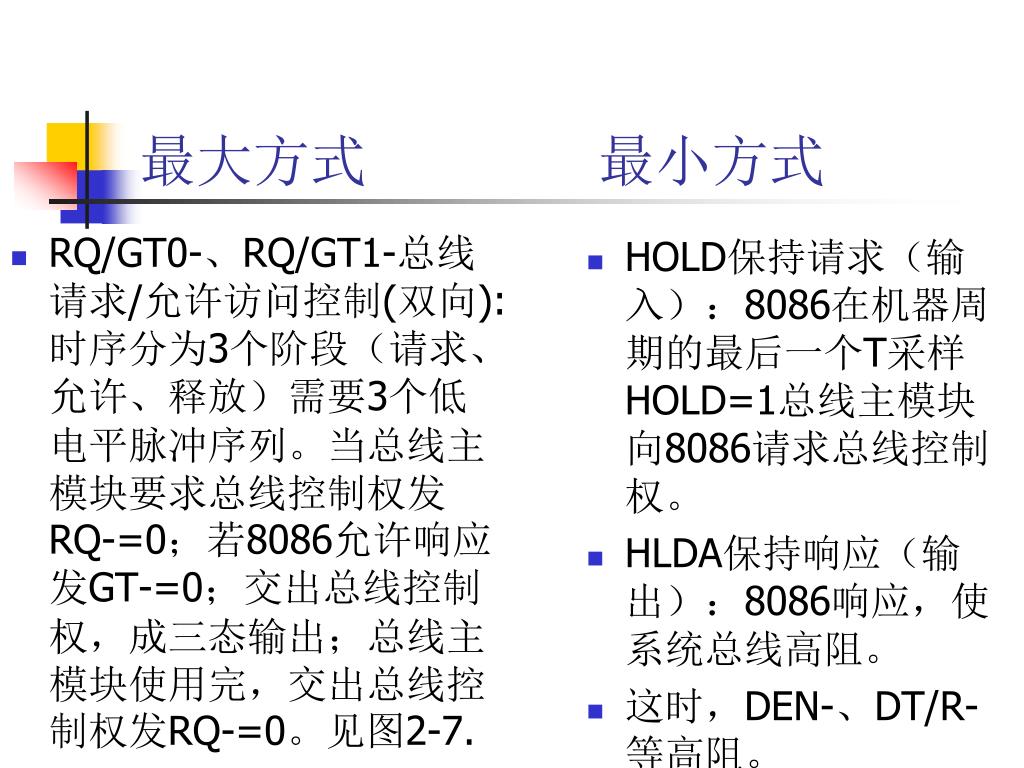

28. RQ/GT0-、RQ/GT1-总线请求/允许访问控制(双向):时序分为3个阶段（请求、允许、释放）需要3个低电平脉冲序列。当总线主模块要求总线控制权发RQ-=0；若8086允许响应发GT-=0；交出总线控制权，成三态输出；总线主模块使用完，交出总线控制权发RQ-=0。见图2-7.RQ/GT0-、RQ/GT1-总线请求/允许访问控制(双向):时序分为3个阶段（请求、允许、释放）需要3个低电平脉冲序列。当总线主模块要求总线控制权发RQ-=0；若8086允许响应发GT-=0；交出总线控制权，成三态输出；总线主模块使用完，交出总线控制权发RQ-=0。见图2-7. HOLD保持请求（输入）：8086在机器周期的最后一个T采样HOLD=1总线主模块向8086请求总线控制权。 HLDA保持响应（输出）：8086响应，使系统总线高阻。 这时，DEN-、DT/R-等高阻。 最大方式 最小方式

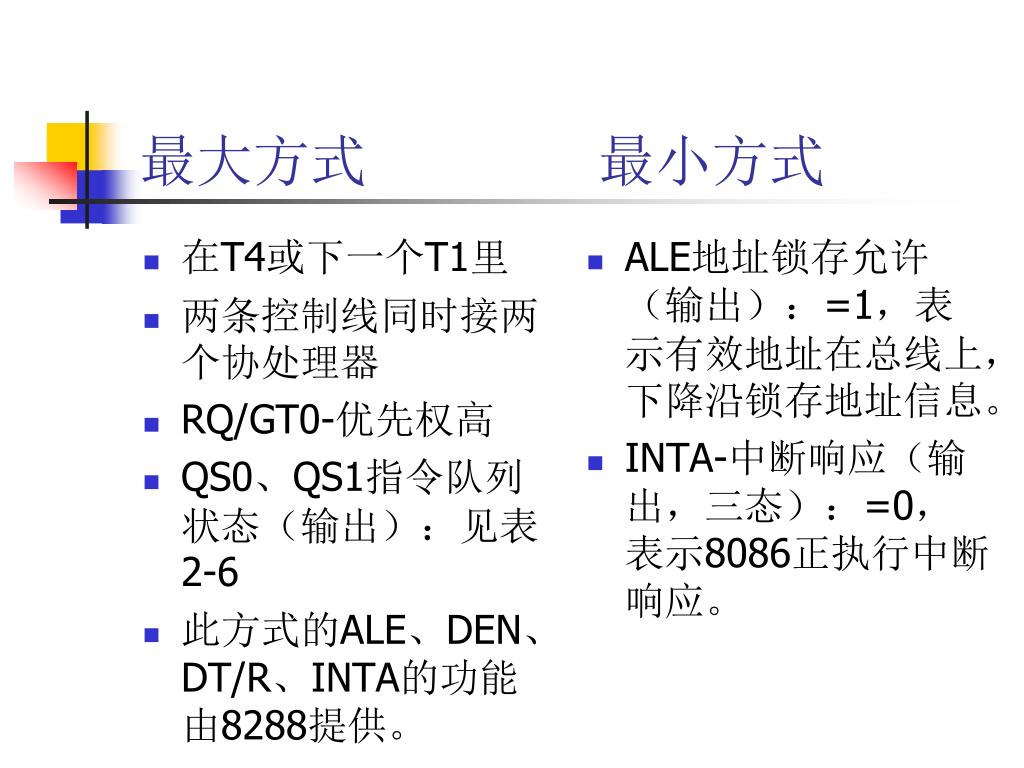

29. 在T4或下一个T1里 两条控制线同时接两个协处理器 RQ/GT0-优先权高 QS0、QS1指令队列状态（输出）：见表2-6 此方式的ALE、DEN、DT/R、INTA的功能由8288提供。 ALE地址锁存允许（输出）：=1，表示有效地址在总线上，下降沿锁存地址信息。 INTA-中断响应（输出，三态）：=0，表示8086正执行中断响应。 最大方式 最小方式

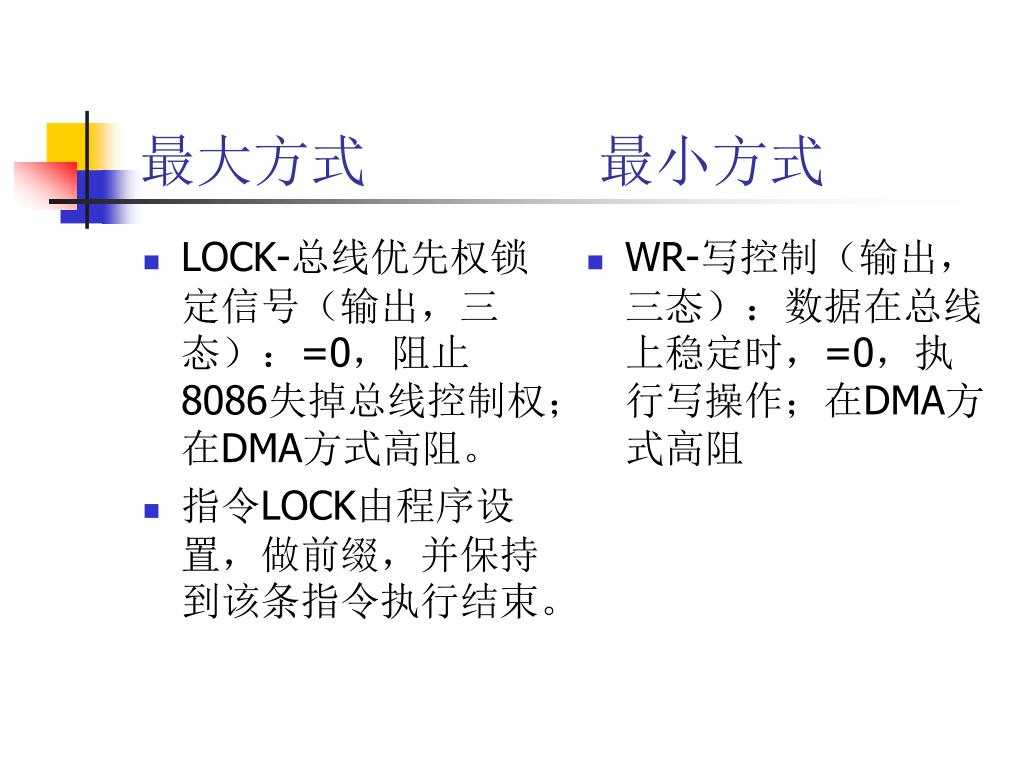

30. LOCK-总线优先权锁定信号（输出，三态）：=0，阻止8086失掉总线控制权；在DMA方式高阻。LOCK-总线优先权锁定信号（输出，三态）：=0，阻止8086失掉总线控制权；在DMA方式高阻。 指令LOCK由程序设置，做前缀，并保持到该条指令执行结束。 WR-写控制（输出，三态）：数据在总线上稳定时，=0，执行写操作；在DMA方式高阻 最大方式 最小方式

31. 不受MN/MX影响的信号线 • RD-读控制（输出，三态）： T2~T3、TW时，=0，8086从M或IO设备读数据；在DMA方式高阻 • READY等待状态控制（输入）： =1，表示被选中的M或IO准备就绪； =0，使8086处于等待状态（插入1或几个TW） • TEST-等待测试控制（输入）： =1，8086等待，停止操作； =0，脱离WAIT指令的等待状态，继续执行指令。 （CPU每5T采样TEST-）

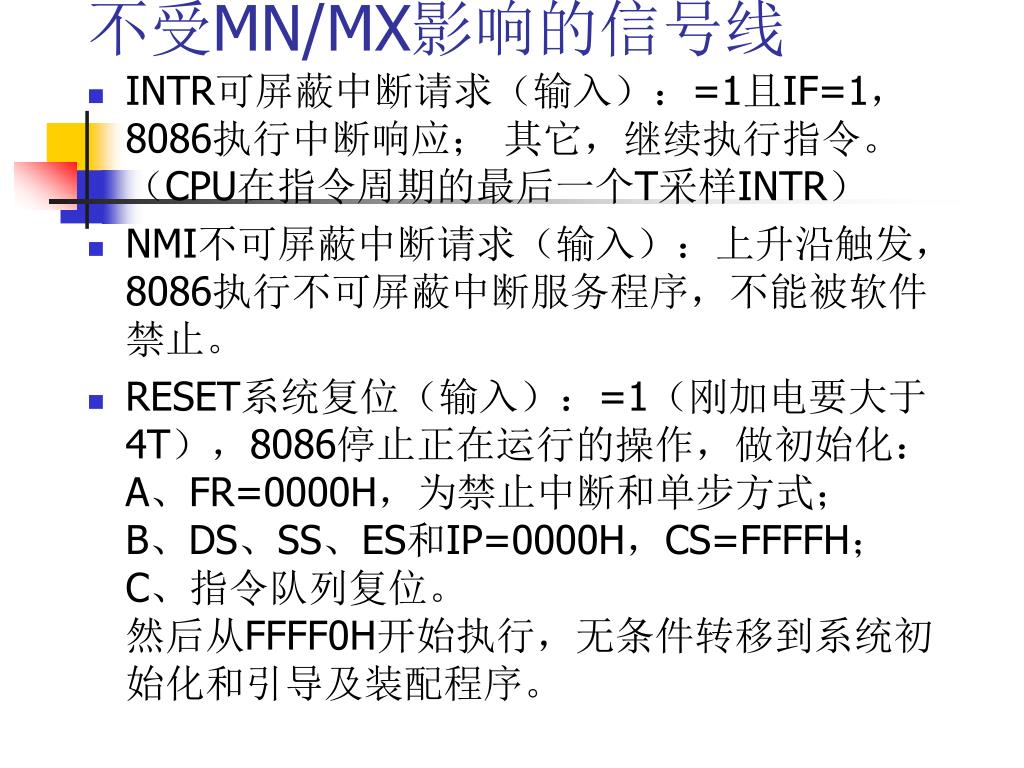

32. 不受MN/MX影响的信号线 • INTR可屏蔽中断请求（输入）：=1且IF=1，8086执行中断响应； 其它，继续执行指令。 （CPU在指令周期的最后一个T采样INTR） • NMI不可屏蔽中断请求（输入）：上升沿触发，8086执行不可屏蔽中断服务程序，不能被软件禁止。 • RESET系统复位（输入）：=1（刚加电要大于4T），8086停止正在运行的操作，做初始化：A、FR=0000H，为禁止中断和单步方式； B、DS、SS、ES和IP=0000H，CS=FFFFH； C、指令队列复位。 然后从FFFF0H开始执行，无条件转移到系统初始化和引导及装配程序。

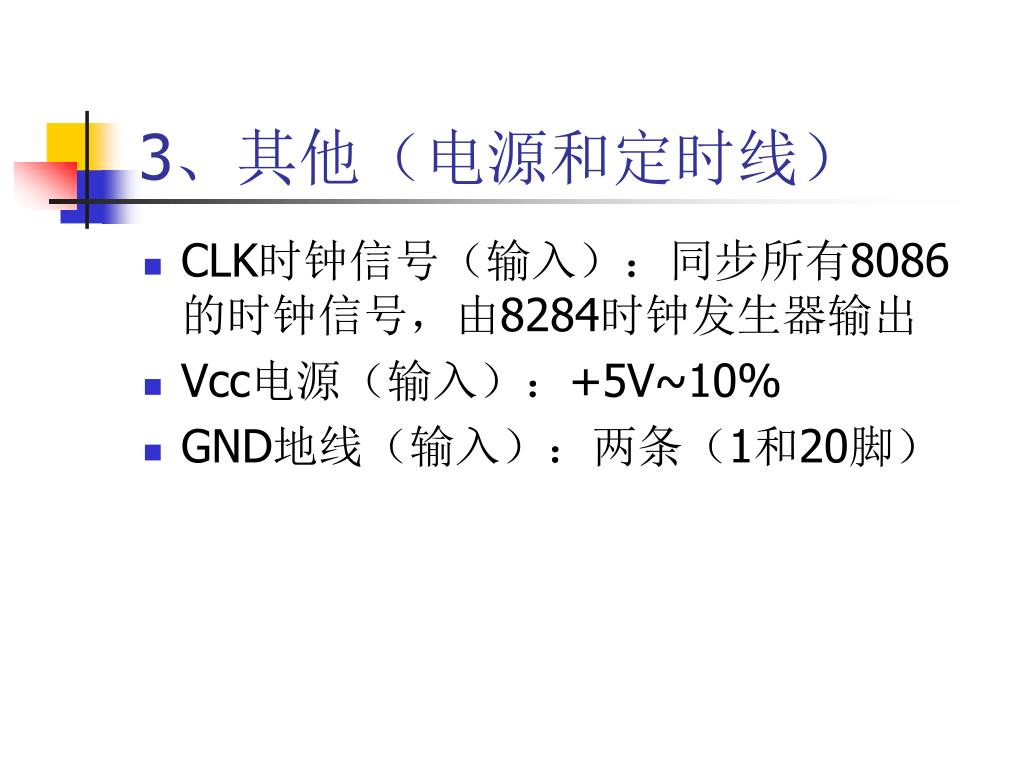

33. 3、其他（电源和定时线） • CLK时钟信号（输入）：同步所有8086的时钟信号，由8284时钟发生器输出 • Vcc电源（输入）：+5V~10% • GND地线（输入）：两条（1和20脚）

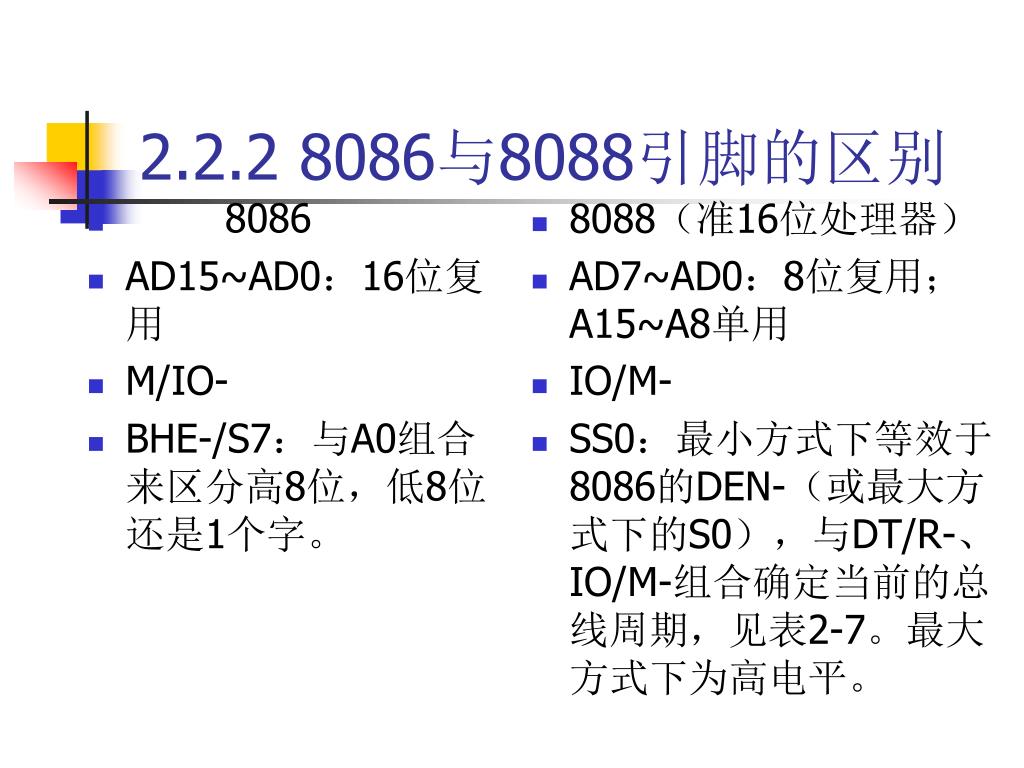

34. 8086 AD15~AD0：16位复用 M/IO- BHE-/S7：与A0组合来区分高8位，低8位还是1个字。 8088（准16位处理器） AD7~AD0：8位复用；A15~A8单用 IO/M- SS0：最小方式下等效于8086的DEN-（或最大方式下的S0），与DT/R-、IO/M-组合确定当前的总线周期，见表2-7。最大方式下为高电平。 2.2.2 8086与8088引脚的区别

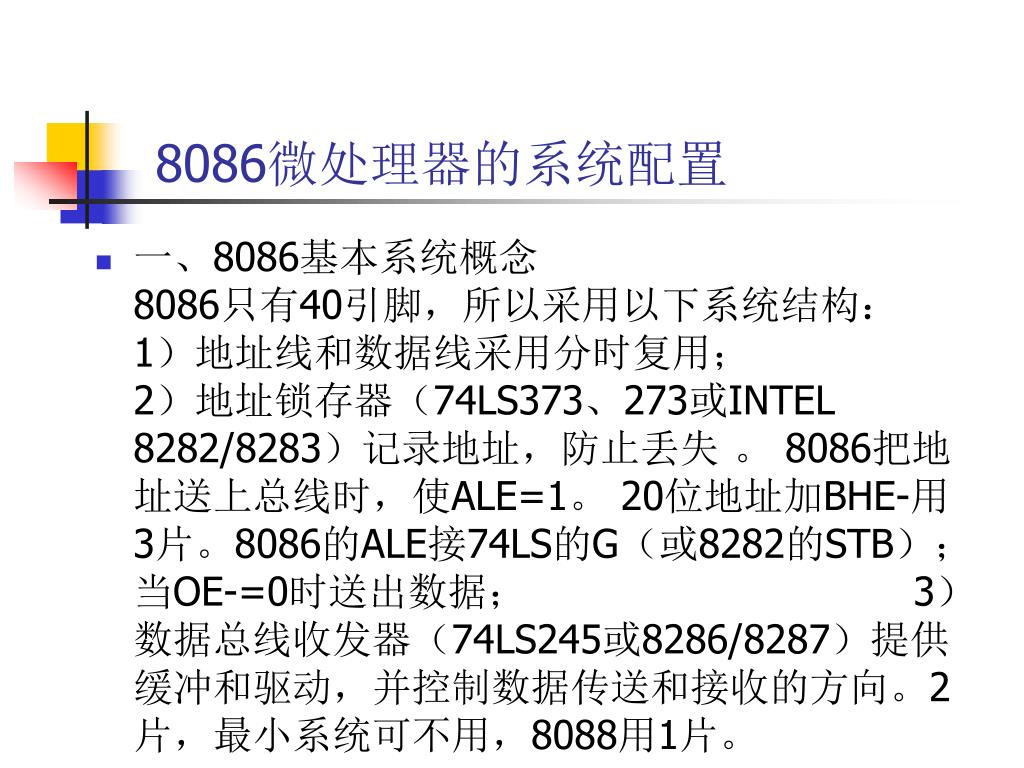

35. 8086微处理器的系统配置 • 一、8086基本系统概念 8086只有40引脚，所以采用以下系统结构： 1）地址线和数据线采用分时复用； 2）地址锁存器（74LS373、273或INTEL 8282/8283）记录地址，防止丢失 。 8086把地址送上总线时，使ALE=1。 20位地址加BHE-用3片。8086的ALE接74LS的G（或8282的STB）；当OE-=0时送出数据； 3）数据总线收发器（74LS245或8286/8287）提供缓冲和驱动，并控制数据传送和接收的方向。2片，最小系统可不用，8088用1片。

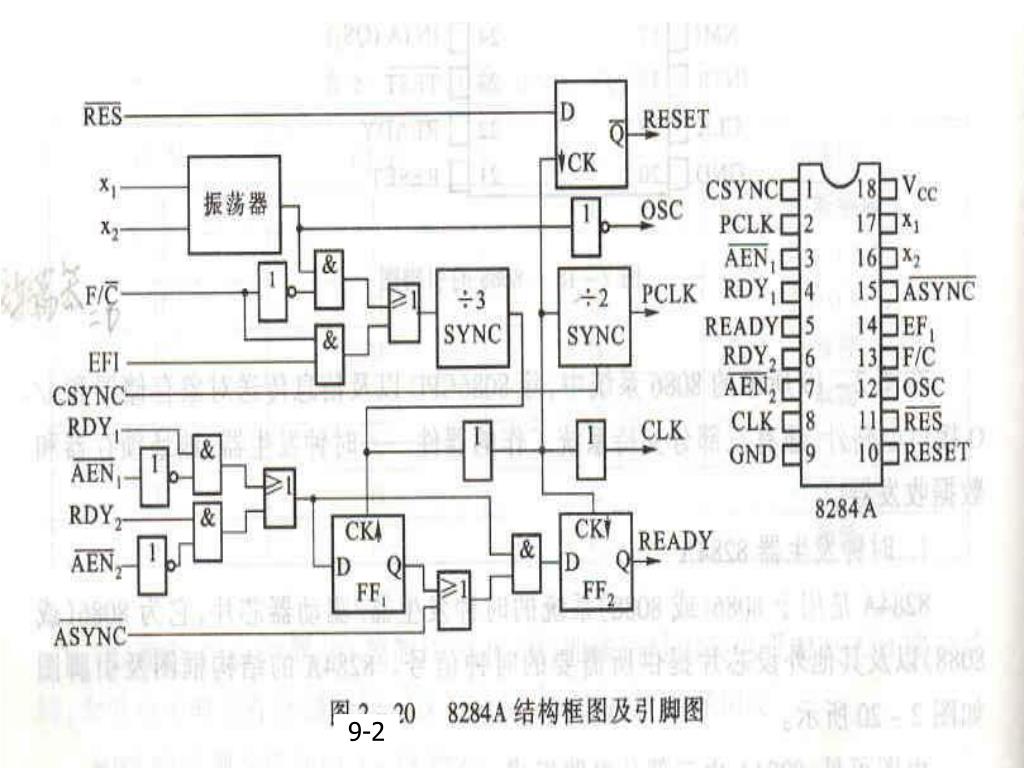

36. 8086基本系统概念 • 8086的DT/R-接74LS245的DIR（或8286的T，=1输入；=0输出）；8086的DEN-接74LS245的G-（或8286的OE-）。T2后开始工作。 4）时钟信号发生器（8284A）：产生时钟脉冲频率是振荡源频率的1/3。提供： CLK， 接8086CPU的CLK； PCLK外部设备时钟，频率是CLK频率的1/2；READY等待状态请求，要求同步增加TW周期；RESET复位，和8086的RESET同步。

37. 9-2

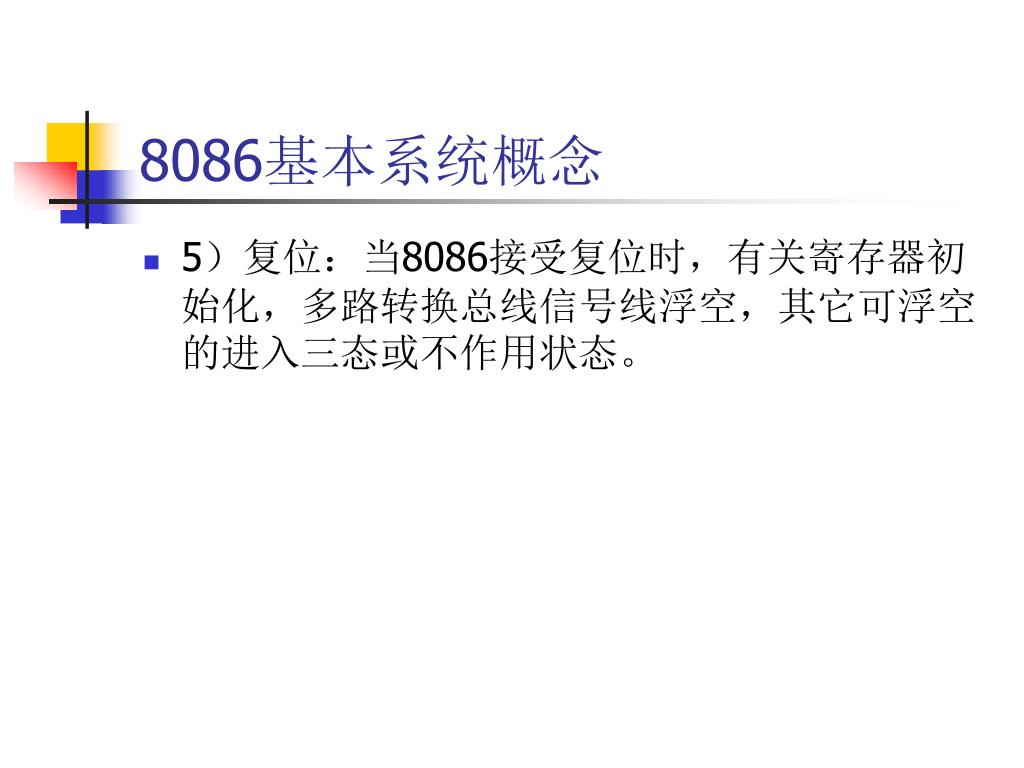

38. 8086基本系统概念 • 5）复位：当8086接受复位时，有关寄存器初始化，多路转换总线信号线浮空，其它可浮空的进入三态或不作用状态。

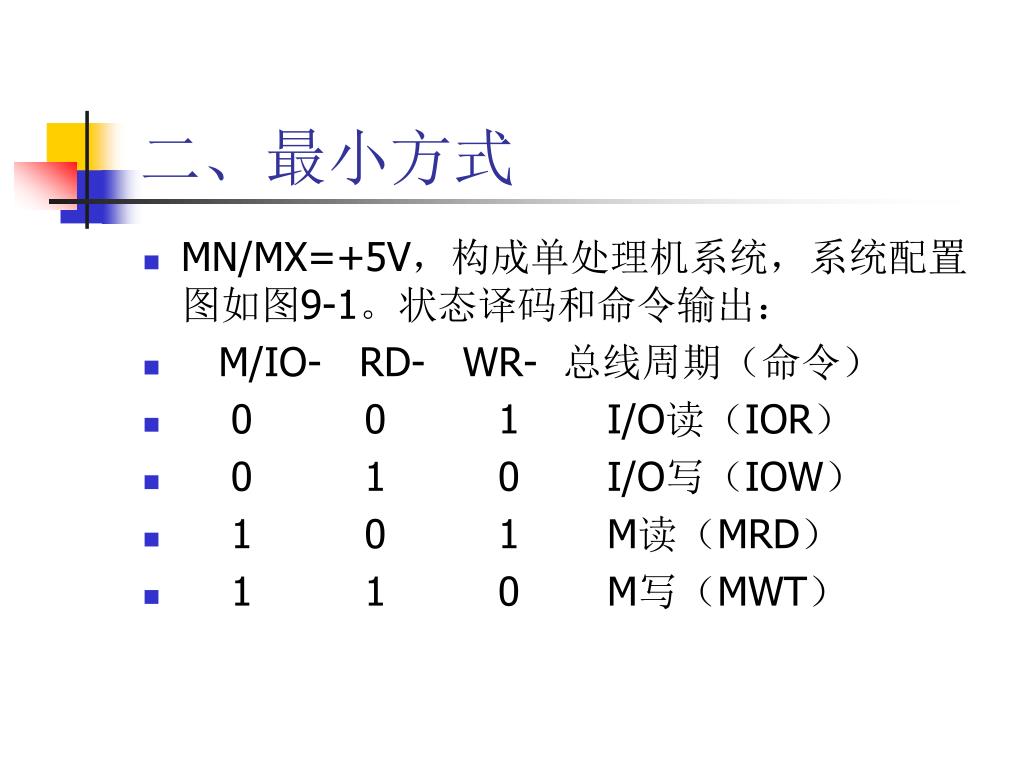

39. 二、最小方式 • MN/MX=+5V，构成单处理机系统，系统配置图如图9-1。状态译码和命令输出： • M/IO- RD- WR- 总线周期（命令） • 0 0 1 I/O读（IOR） • 0 1 0 I/O写（IOW） • 1 0 1 M读（MRD） • 1 1 0 M写（MWT）

40. 9-1

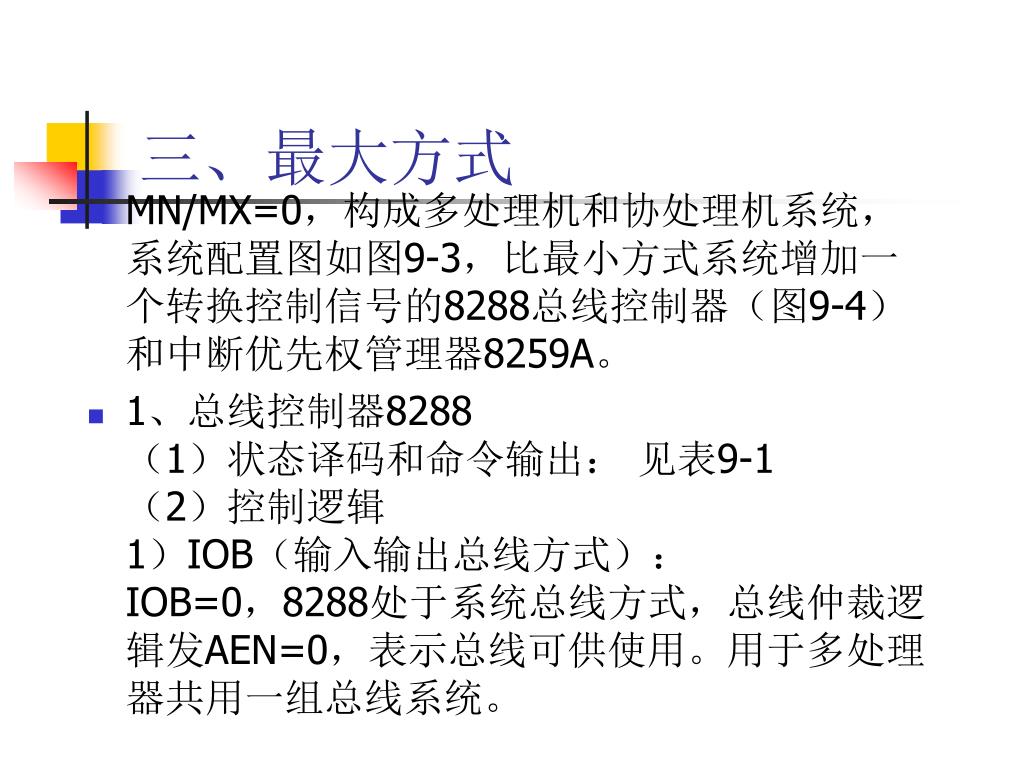

41. 三、最大方式 • MN/MX=0，构成多处理机和协处理机系统，系统配置图如图9-3，比最小方式系统增加一个转换控制信号的8288总线控制器（图9-4）和中断优先权管理器8259A。 • 1、总线控制器8288 （1）状态译码和命令输出： 见表9-1 （2）控制逻辑 1）IOB（输入输出总线方式）： IOB=0，8288处于系统总线方式，总线仲裁逻辑发AEN=0，表示总线可供使用。用于多处理器共用一组总线系统。

42. 9-3

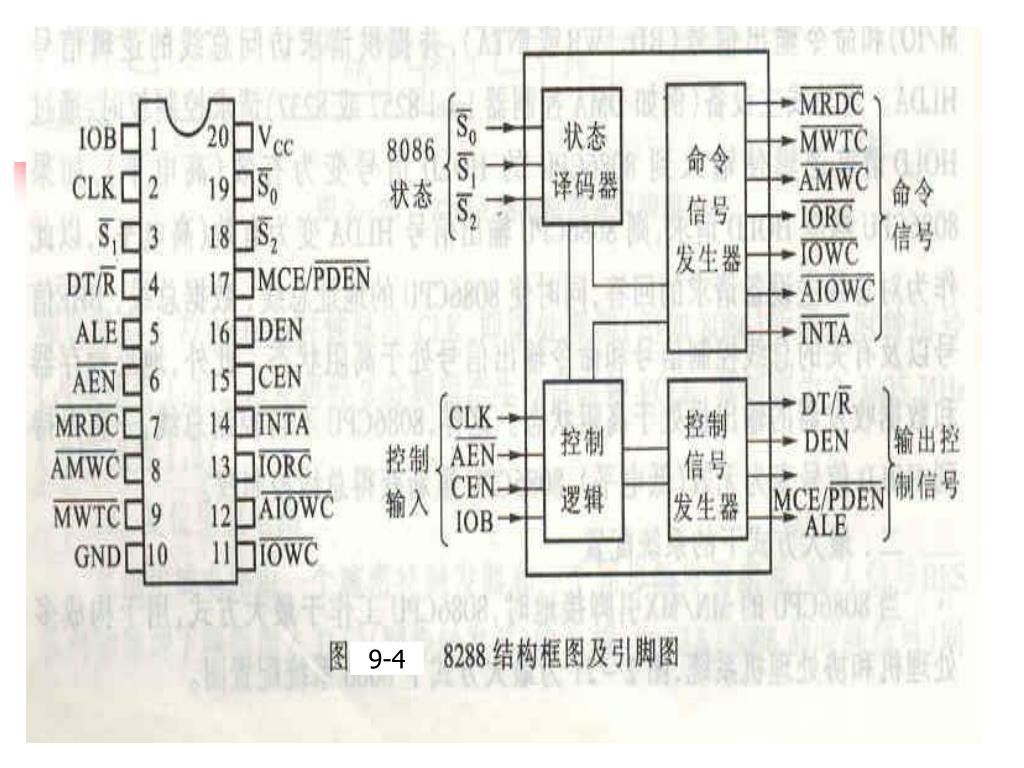

43. 9-4

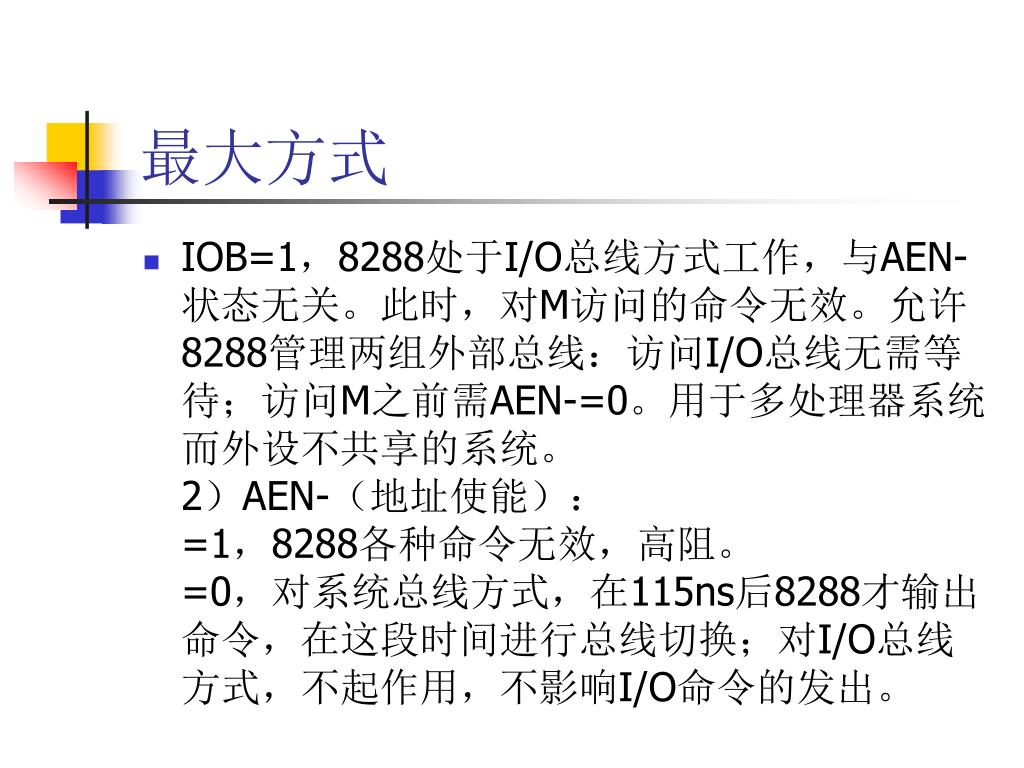

44. 最大方式 • IOB=1，8288处于I/O总线方式工作，与AEN-状态无关。此时，对M访问的命令无效。允许8288管理两组外部总线：访问I/O总线无需等待；访问M之前需AEN-=0。用于多处理器系统而外设不共享的系统。 2）AEN-（地址使能）： =1，8288各种命令无效，高阻。 =0，对系统总线方式，在115ns后8288才输出命令，在这段时间进行总线切换；对I/O总线方式，不起作用，不影响I/O命令的发出。

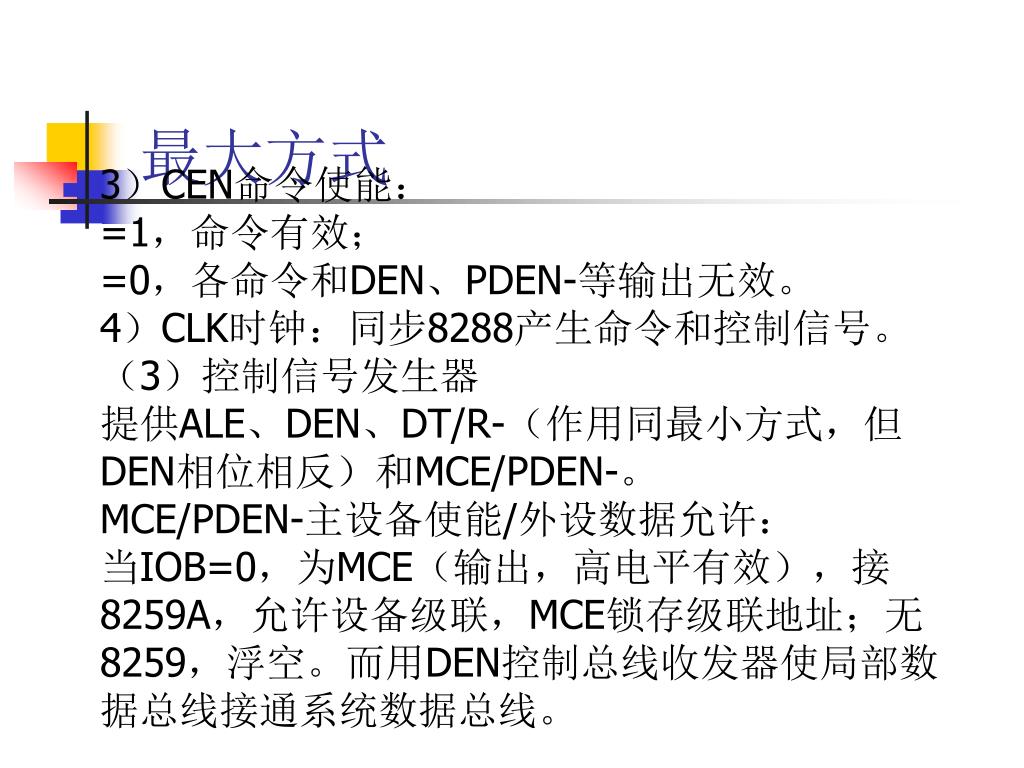

45. 最大方式 • 3）CEN命令使能： =1，命令有效； =0，各命令和DEN、PDEN-等输出无效。 4）CLK时钟：同步8288产生命令和控制信号。（3）控制信号发生器 提供ALE、DEN、DT/R-（作用同最小方式，但DEN相位相反）和MCE/PDEN-。 MCE/PDEN-主设备使能/外设数据允许： 当IOB=0，为MCE（输出，高电平有效），接8259A，允许设备级联，MCE锁存级联地址；无8259，浮空。而用DEN控制总线收发器使局部数据总线接通系统数据总线。

46. 最大方式 • 当IOB=1，为PDEN -（输出，低电平有效），作用同DEN，做总线收发器的开启信号，用于多总线结构的多处理机系统。 • CEN、AEN-、IOB供多处理机系统用。 2、其他信号 RQ/GT0-同8087（协处理器）连； RQ/GT1-同8089（I/O处理器即双通道处理器）连。 INTA-： • 当系统是两个以上主CPU的多处理器系统，要接到总线仲裁器8289，再与DEN与非后接74LS245的G-（或8286的OE-）。

47. 2.3 8086微处理器的基本时序 • 2.3.1 指令周期、总线周期和时钟周期 指令周期：执行一条指令所需时间 总线周期：取指令和数据传送，由CPU的BIU执行所需时间 时钟周期：同步所有操作的时钟脉冲周期 时钟周期=1/主频 • 一个指令周期由一个或几个总线周期组成 • 基本总线周期由4个时钟周期组成，分别叫T1、T2、T3、T4状态。

48. 8

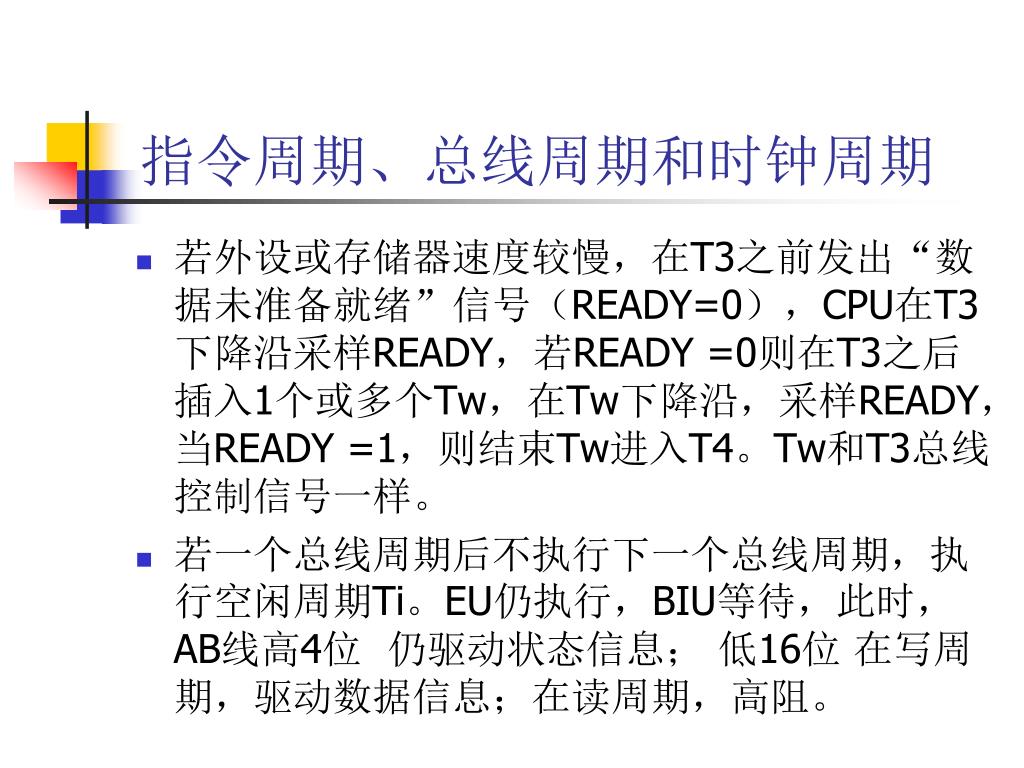

49. 指令周期、总线周期和时钟周期 • 若外设或存储器速度较慢，在T3之前发出“数据未准备就绪”信号（READY=0），CPU在T3下降沿采样READY，若READY =0则在T3之后插入1个或多个Tw，在Tw下降沿，采样READY，当READY =1，则结束Tw进入T4。Tw和T3总线控制信号一样。 • 若一个总线周期后不执行下一个总线周期，执行空闲周期Ti。EU仍执行，BIU等待，此时，AB线高4位 仍驱动状态信息； 低16位 在写周期，驱动数据信息；在读周期，高阻。

50. 2.3.2几种基本时序的分析 • 8086CPU的操作：内操作，与用户无关；外操作，系统对CPU控制或CPU对系统的控制。
