  1. Menu, Form, danKotak Dialog

  2. MohonSelamaPerkuliahan , TidakMenjadiManusia Multitasking !!!

  3. Outline Materi • Struktur menu • Organisasi semantic menu • Urutanpresentasi item • Tata letak menu • Formulirisianelektronik • Kotak dialog

  4. STRUKTUR MENU Single menu Linear Sequence Tree Structure Cyclic Network Acyclic Network

  5. Organisasi Semantik Menu • Single menus (menu tunggal) • Binary menus • Multiple-item menus / radio buttons • Multiple selection menus • Pull-down and pop-up menus

  6. Actor: Connery, Sean A C DE G H J KN O R S TV Z Organisasi Semantik Menu (Lanj.) 03 / 07 - 13 • Scrolling & two-dimensional menus • Alphasliders • Embedded links • Iconic menus, toolbars, or palettes

  7. Organisasi Semantik Menu (Lanj.) 03 / 08 - 13 • Linear sequences & multiple menus • Tree-structured menus • Ketika kumpulan item berkembang dan menjadi sulit dipelihara dalam kendali intelektual, perancang dapat membentuk kategori item-item yang serupa, membentuk struktur tree. • Contoh pengelompokan: • Laki-laki, perempuan • Hewan, sayuran, mineral • Fonts, size, style, spacing

  8. Linear Sequences & Multiple Menus

  9. Organisasi Semantik Menu (Lanj.) 03/ 010 - 13 • Depth versus Breadth: • Depth: jumlah level. • Breadth: jumlah item per level. • Pengelompokan semantik: • Kelompokkan item-item yang serupa secara logis. • Bentuk kelompok yang melingkupi semua kemungkinan. • Pastikan item tidak overlap. • Gunakan peristilahan yang dikenal. • Acyclic & cyclic menu networks • Kadang-kadang lebih cocok daripada struktur tree. • Memungkinkan jalur dari bagian tree yang berbeda, tidak mengharuskan pemakai memulai dari menu utama. • Secara alami terdapat pada: • Hubungan sosial. • Jalur transportasi. • Kutipan dalam jurnal ilmiah. • Membutuhkan penelusuran balik.

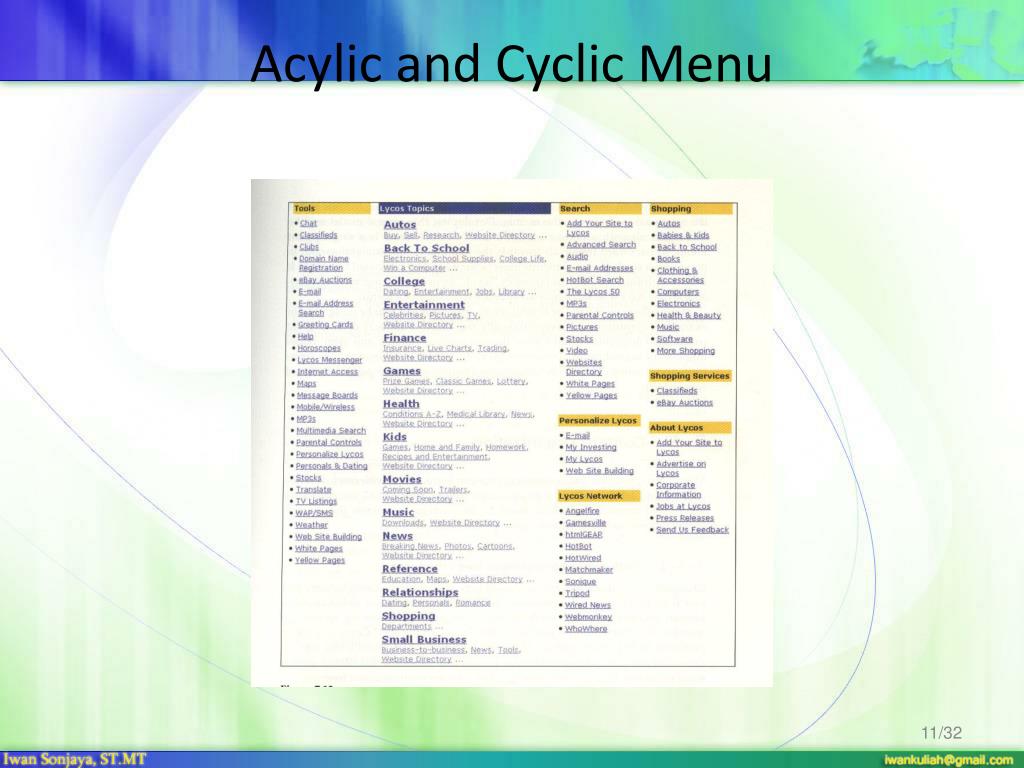

  10. Acylic and Cyclic Menu

  11. Urut-urutan Presentasi Item • Ketika item-item menu telah dipilih, urutan presentasinya perlu diperhatikan. • Beberapa dasar pengurutan: • Waktu (kronologis). • Numeris (menaik atau menurun). • Sifat fisik (panjang, luas, volume dsb. Secara menaik atau menurun). • Banyak kasus pengurutan tidak mempunyai aturan pengurutan yang berhubungan dengan tugas, sehingga perlu dipertimbangkan: • Pengurutan alfabetis istilah-istilah. • Pengelompokan item-item serupa (dibatasi dengan pemisah antarkelompok). • Yang sering digunakan ditempatkan di awal. • Yang paling penting ditempatkan di awal.

  12. Formulir Isian • Formulir isian cocok dipakai jika banyak field data dibutuhkan. • Pendekatan formulir isian menarik karena: • Kelengkapan penuh informasi terlihat. • Seperti formulir kertas. • Sedikit petunjuk diperlukan. • Pedoman perancangan formulir isian: • Judul yang berarti. • Instruksi yang dapat dipahami. • Pengelompokan dan pengurutan field yang logis. • Tata letak yang menarik secara fisual. • Label field yang dikenal. • Ruang kosong dan batas field yang perlu diisi harus jelas terlihat. • Pergerakan kursor yang leluasa. • Koreksi kesalahan untuk karakter dan field. • Pencegahan kesalahan. • Pesan kesalahan untuk nilai yang tak dapat diterima.

  13. Formulir Isian (Lanj.) • Field optional jelas ditandai, atau sebaliknya field yang wajib diisi ditandai. • Pesan penjelasan bagi field jika perlu. • Tanda selesai. Hindari penyelesaian automatis. • Beberapa variasi isian field: • Combo box: kombinasi list box dan text box. • Coded fields: mempunyai mask untuk format isian khusus. Mis.: • Telepon – (___)___-_____ • Social Security Number -- ___-__-____ • Waktu -- __:__ __ • Tanggal -- __/__/____ • Nilai uang -- $_____.00

  14. Contoh

  15. Kotak Dialog • Kotak dialog adalah kombinasi teknik menu dan formulir isian yang banyak digunakan di GUI modern. • Pedoman tata letak internal kotak dialog: • Judul berarti, gaya konsisten. • Pengurutan dari atas kiri ke bawah kanan. • Pengelompokan dan penegasan. • Tata letak yang konsisten. • Peristilahan, font, penggunaan huruf besar, justifikasi yang konsisten. • Tombol standar (OK, Cancel). • Pencegahan kesalahan. • Pedoman hubungan eksternal kotak dialog: • Penampilan dan penutupan halus. • Dapat dibedakan tapi batasnya kecil. • Ukuran cukup kecil (minimalkan overlap). • Dekat dengan item yang sesuai. • Tidak menghalangi item yang harus dilihat. • Mudah ditutup (dibuat menghilang). • Jelas penyelesaian/pembatalannya.

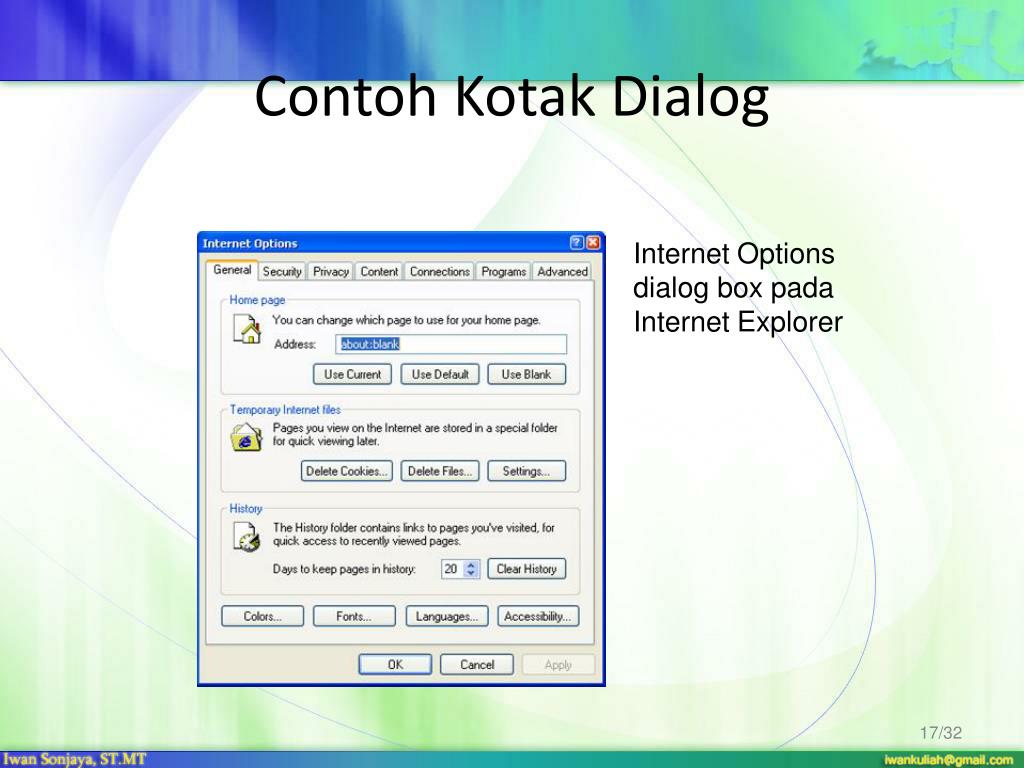

  16. Contoh Kotak Dialog Internet Options dialog box pada Internet Explorer

  17. Contoh Kotak Dialog Open dialog box pada Macromedia Flash MX

  18. Pergerakan Cepat pada Menu • Menu dengan typeahead • Nama menu atau bookmarks • Menu macros

  19. Menu dengan Typeahead • Penting jika menu sudah sering digunakan sementara waktu respons atau kecepatan tampil lambat. • Pendekatan BLT(Bacon, Lettuce, Tomato Sandwich): pembentukan mnemonik dari penggabungan huruf-huruf pilihan menu.

  20. Nama Menu atau Bookmarks • Penamaan sederhana memudahkan pemakai mengakses menu secara langsung. • Web browser menyediakan bookmarks atau favorites sebagai jalan pintas bagi pemakai untuk menuju situs yang pernah dikunjungi.

  21. Menu Macros • Perintah yang sering digunakan dapat direkam dan disimpan sebagai makro. • Pada beberapa software, makro dapat ditempatkan di toolbar sebagai ikon.

  22. Tata Letak Menu • Judul • Penamaan pilihan menu • Tata letak dan desain grafis

  23. Tata Letak Menu: Judul • Menu tunggal: Judul yang deskriptif. • Menu tree: Nama pilihan harus sama dengan judul halaman yang dipanggil.

  24. Tata Letak Menu: Penamaan Pilihan Menu • Gunakanperistilahan yang dikenaldankonsisten. • Pastikan item dapatdibedakandaripilihan lain. • Gunakanpemilihankata yang konsistendansingkat.

  25. Tata Letak Menu: Tata Letak dan Desain Grafis • Perhatikan kendala seperti lebar dan tinggi layar, kecepatan tampil, character set, dan highlighting. • Buat pedoman/panduan untuk komponen-komponen: judul, penempatan item, petunjuk, pesan kesalahan, dan laporan status.

  26. Pedoman Tata Letak Internal Kotak Dialog • Judul berarti, gaya konsisten. • Pengurutan dari atas kiri ke bawah kanan. • Pengelompokan dan penegasan. • Tata letak yang konsisten. • Peristilahan, font, penggunaan huruf besar, justifikasi yang konsisten. • Tombol standar (OK, Cancel). • Pencegahan kesalahan.

  27. Pedoman Hubungan Eksternal Kotak Dialog • Penampilan dan penutupan halus. • Dapat dibedakan tapi batasnya kecil. • Ukuran cukup kecil (minimalkan overlap). • Dekat dengan item yang sesuai. • Tidak menghalangi item yang harus dilihat. • Mudah ditutup (dibuat menghilang). • Jelas penyelesaian/pembatalannya.

  28. Menu Long List

  29. Embedded menu

  30. Two demensional menu
