kran al usg

KRANİAL USG

Dr. Şükriye Vural

slide2
Kranial USG, yenidoğan ve bebeklik döneminde kranial yapıları değerlendirmede kullanılan oldukça uygun bir tanı ve takip yöntemdir.
kranial usg
Kranial USG
  • BT ve MR’ye göre avantajlıdır.(portabl,düşük maliyet, radyasyon içermemesi,sedasyona ihtiyaç duyulmaması)
  • Hemorajisi olan prematür infantlarda, yüksek spesifite ve sensitivite
  • Kitle, enfeksiyon sekelleri, beyin anomalilerinin tanı ve takibinde
kran al usg end kasyonlari
KRANİAL USG ENDİKASYONLARI
  • Hidrosefali
  • İntrakranial kanama
  • Konjenital anomaliler
  • Hipoksik hasar
  • Konvülsiyonlar
  • Mikrosefali
  • İntrakranial basınç artışı
  • Travma
  • İntrauterin enfeksiyon
  • Menenjit sonrası akuaduktus stenozu,apse,ventrikülit, subdural effüzyon gibi sekellerin ekartasyonu
sonograf k tarama tekn kler
SONOGRAFİK TARAMA TEKNİKLERİ
  • Tarama anterior fontanelden yapılır.
  • 7.5 mHz’lik transduserler kullanılır.(Yoksa 5 mHz)
  • Standart tarama şekli koronal ve sagital plandadır.
  • Aksiyel tarama da yapılabilir.
konjen tal anomal ler

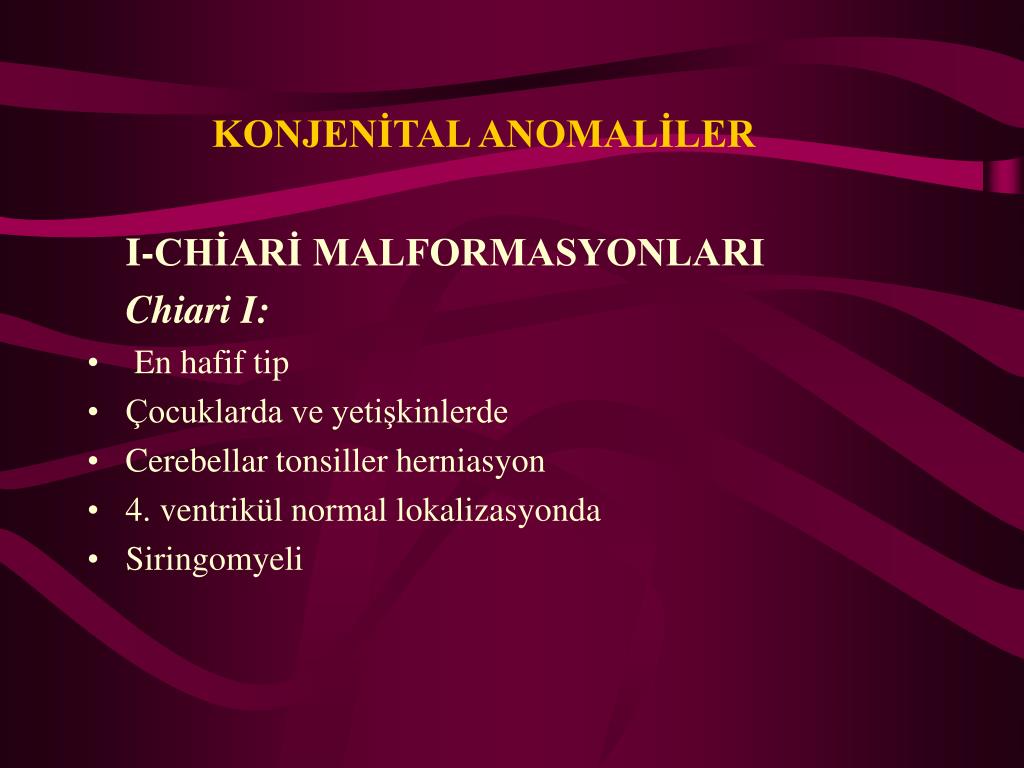

KONJENİTAL ANOMALİLER

I-CHİARİ MALFORMASYONLARI

Chiari I:

  • En hafif tip
  • Çocuklarda ve yetişkinlerde
  • Cerebellar tonsiller herniasyon
  • 4. ventrikül normal lokalizasyonda
  • Siringomyeli
slide15
Chiari II (Arnold Chiari Deformitesi)
  • En yaygın tip
  • Yenidoğan ve bebeklik döneminde
  • Ektopik serebellar tonsiller
  • Beyin sapı ve inferior serebellar vermiste aşağı yerleşim
  • 4. ventrikülde kaudale yer değiştirme ve genişleme
  • Hidrosefali
  • Siringomyeli + meningosel/meningomyelosel ile birliktelik
  • Hipoplazik posterior fossa
  • Hipoplazik/penetre falks serebri (interdigitasyon)
  • Kemik anomalileri (Laküner kafa,klivus ve petroz kemikte çentiklenme,geniş ve deforme foremen magnum)
slide16
Chiari III :
  • Tüm arka beyin ektopik
  • Serebellum yüksek tip servikal meningosel içerisindedir.
  • Chiari IV :
  • Çok nadir
  • Cerebellumda şiddetli hipoplazi
slide20
II-DANDY-WALKER MALFORMASYONU
  • Foramen Magandi ve Luschkalarda agenezi
  • 4. ventrikülde kistik dilatasyon
  • Hidrosefali
  • Posterior fossada genişleme
  • Hipoplastik serebellar hemisferlerde, anterolaterale yer değiştirme
  • Korpus kollozum agenezisi (sık)
  • Rudimenter/agenezik inferior vermis
  • Tentorium,straigt ve transvers sinuste elevasyon
  • Posterior fossada kemik değişiklikleri
  • % 68 olguda diğer anomaliler (+) (Mikrosefali,ensefalosel,infindubular hamartom, akuaduktus stenozu,posterior fossa lipomu,heterotopi..)
slide21
Ayırıcı tanı:

Mega sisterna magna

Retroserebellar araknoid kist

Epandimal kist

Kistik hemanjioblastom

Kistik astrositom

  • Dandy-Walker Varyantı:

Malformasyondan daha sıktır.

Hidrosefali çok az/yoktur.

slide24

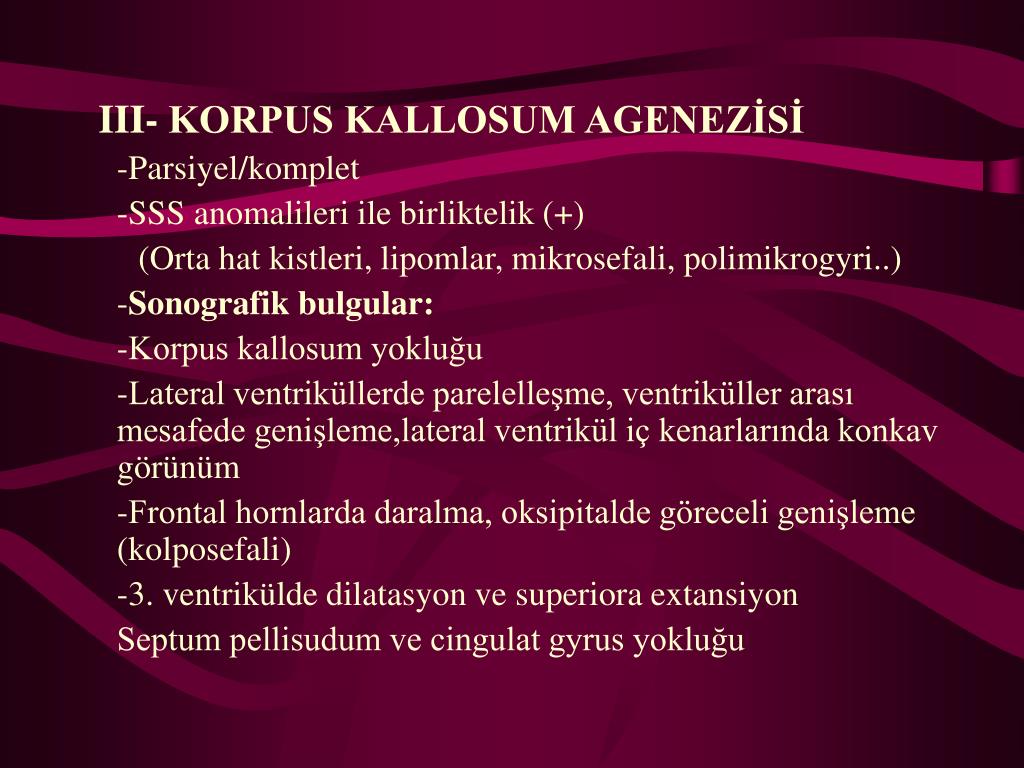

III- KORPUS KALLOSUM AGENEZİSİ

-Parsiyel/komplet

-SSS anomalileri ile birliktelik (+)

(Orta hat kistleri, lipomlar, mikrosefali, polimikrogyri..)

-Sonografik bulgular:

-Korpus kallosum yokluğu

-Lateral ventriküllerde parelelleşme, ventriküller arası mesafede genişleme,lateral ventrikül iç kenarlarında konkav görünüm

-Frontal hornlarda daralma, oksipitalde göreceli genişleme (kolposefali)

-3. ventrikülde dilatasyon ve superiora extansiyon

Septum pellisudum ve cingulat gyrus yokluğu

slide27
IV-HOLOPROSENSEFALİ
  • Gebelik 4-8 hf, prosensefalonun divertükülasyonunda yetersizlik
  • Alobar, semilobar, lobar
  • Yüz ve kalvaryum anomalileri (+)
  • ALOBAR:

-En ciddi tip

-Separasyon yoktur.Orta hatta at nalı biçimli ventrikül, periferinde ince primitif serebral parankim

-İnterhemisferik fissür yokluğu

-Serebral hemisferler ve talamuslarda füzyon

-3. ventrükül yok/az gelişmiş

-Pakigyri o.b

-Fasial anomaliler (+)

slide28
SEMİLOBAR

-Tek ventrikül (+), ancak daha fazla beyin parankimi mevcut

-Sepere oksipital boynuzlar

-İnterhemisferik fissürde, posteriora doğru oksipital korteks içine gelişme

-Korpus kallosum agenezisi

-Rudimenter 3. ventrikül

-Fasial anomaliler daha az

  • LOBAR

-En hafif tip

-İki serebral hemisfer ve iki ventrikülde parsiyel seperasyon

-Anterior hornlarda füzyon, oksipital hornlarda seperasyon

-Septum pellusidum yokluğu

slide30
V-HYDRANENSEFALİ
  • Fetal gelişim sırasında bilateral İCA oklüzyon
  • BOS dolu kalvaryum
  • Serebral kortekste total destrüksiyon
  • Talamus,beyin sapı,serebellum,posterior koroid pleksus, komplet/inkomplet falks izlenebilir.
  • Karotislerde doopler sinyali alınmaz

Ayırıcı tanı: Porensefali

Alobar prosensefali

Masif hidrosefali

h drosefal
HİDROSEFALİ
  • BOS absorbsiyonunda azalma / yapım artışı sonucu ventrikül volümünde aktif ve progresif artış
  • 1- İntraventriküler obstrüktif hidrosefali (nonkomminike)

2- Ekstraventriküler obstrüktif hidrosefali (komminike)

  • Ety:Enfeksiyon, hemoraji, konjenital anomaliler(akuadukt stenozu), foramen monro fibrozisi, tümörler, travma
  • Tanı: -Sagital ve koronal görüntülerde ventriküler çap artışının izlenmesi

-Aksiyel görüntülerde ventriküler oranın 1/3’den fazla olması

germ nal matr x hemoraj ler
GERMİNAL MATRİX HEMORAJİLERİ
  • Prematüre infantlarda sık
  • Y.d döneminde hemorajinin belirlenmesinde, takibinde, komplikasyonların tanımlanmasında US en etkin tetkikdir
  • Sonografik incelemede : -Akut dönemde hemoraji homojen, hiperekojen

-Koroidde fokal, hiperekojen genişleme

-Eski hemoraji daha az ekojen

-Rezolüsyon sonrası nekroz/subepandimal kist/porensefali

slide35
SINIFLAMA:
  • Grade I: Subepandimal hemoraji
  • Grade II: Hidrosefali olmaksızın intraventriküler kanama
  • Grade III: Hidrosefali + İntraventriküler kanama
  • Grade IV: Hidrosefali var/yok + intraparankimal kanama
slide39

:

SUBDURAL ve EPİDURAL KANAMALAR:

US ile görüntülenebilmesi için en az 1 cm olmalı

  • Supratentoriyal koronal ve sagital görüntülerde İnfratentorial posterior fontanel ve f.magnumdan izlenir.
  • US’de bilateral/unilateral hipoekoik sıvı koleksiyonları

SAK:

  • US ile iyi tanınmayabilir.
  • Sulkus ve fissürlerde genişleme, ekojenitede artış
per ventr k ler l komalas
PERİVENTRİKÜLER LÖKOMALASİ
  • Hipoksi/iskemiye sekonder beyaz cevherde nekroz
  • Frontal ve parietooksipital bölgede sık
  • Sonografide:

-Başlangıç normal

-2 hf periventriküler beyaz cevher ekojenitesinde artış

-3 hf bu bölgede kistik değişiklikler

-Kistler tek/multipl, bilateral ve simetriktir

slide42
ENFARKT:
  • Nadirdir.
  • Sıklıkla ACM dağılım alanındadır.
  • Sonografide:İlk 2 hf

-Ekojenik parankim

-Ödem

-Gyral alanların netliğinde azalma

-Arterial pulsasyonda azalma

-Doopler sinyallerinde azalma

  • 2 hf sonra:

-Ekojen alaanlarda kistik değişiklikler

-Atrofi ve ventriküler genişleme

ÖDEM:

-Parankimde diffüz artmış ekojenite

-Ventriküler kompresyon

-Parankimal detaylarda silinme

-

enfeks yonlar
ENFEKSİYONLAR
  • KONJENİTAL
  • 1) CMV:

En sık

Prenatal beyin gelişiminde ciddi hasar

Sonografide:-Mikrosefali

-Periventriküler ekojenite artışı (erken)

-Periventriküler kalsifikasyonlar (tipik)

- Subepandimal sekel kistler

  • 2) HERPES:

Mikrosefali

Saçılmış tarzda parankimal kalsifikasyonlar

Periventriküler beyaz cevherde kistik ensefalomalasi

slide46
3) TOKSOPLAZMA:
    • Şiddetli nörolojik hasar
    • Parankimde saçılmış kalsifikasyonlar
    • Bazal ganglion ve periventriküler kalsifikasyonlar
    • Hidrosefali
    • Şiddetli vakalarda multikistik ensefalomalasi, porensefali

4) RUBELLA:

    • Mikrosefali
    • Subepandimal kistler
    • Bazal ganglionlarda ekojen kalsifikasyonlar
slide49
AKKİZ
  • 1) MENENJİT:

-İnceleme komplikasyonlara yönelik

-Serebrit/infarkt parankim alanlarında yama/diffüz tarzda ekojenite artışı

-Sulkus ve gyruslar arasında artmış ekojenite

-Hidrosefali, ekstraaksiyel sıvı birikimi o.b

  • 2) VENTRİKÜLİT:

-Ventrikül içinde ekojen debrisler,fibröz septalar

-Epandimal hat boyunca ekojenite artışı

-Hidrosefali

ntrakran al k tleler
İNTRAKRANİAL KİTLELER

1) BEYİN TÜMÖRLERİ:

  • İnfantlarda 2. en sık neoplazm
  • 2 yaş altında çoğu konjenital
  • Kibas + suturlarda açılma
  • US ile kitle lokalizasyon, boyut, komşuluk, kistik/solid/vasküler kompanentler
  • Çoğu tümör ekojenik
  • Obstriktif hidrosefali
slide57
2)KİSTİK LEZYONLAR

A) Araknoid kist:

  • En yaygın gerçek
  • Araknoidin iki tabakası arasına sıkışmış bos alanları
  • Primer / sekonder
  • Yerleşim: -Orta kranial fossa anteriorunda

-Suprasellar bölge

-Posterior fossa

-Qadrigeminal bölge

-Serebral konveksite

-İnterhemisferik fissürde

slide58
B) Porensefalik kist:
  • Ety: Parankimal hemoraji, enfeksiyon,cerrahi
  • Beyin nekrozu + kavitasyon
  • Ventriküler sistemle devamlılık

C) Koroid pleksus kistleri:

  • Asemptomatik
  • Koroid pleksus içinde iyi sınırlı kistik kitle
  • Obstrüktif hidrosefali olabilir.

D) Subepandimal kistler:

  • Hemoraji,enfeksiyon, bazı sendromlarla ilişkili
  • En sık neden germinal matrix kanaması
slide62
3) GALEN VEN ANEVRİZMASI:
  • Lateral ventriküller arasında, anekoik kistik kitle
  • 3.ventrikül arkasında geniş galen veni izlenir.
  • Konjestif kalp yetmezliği+kranial üfürüm
  • Tanı: Doopler yararlı
