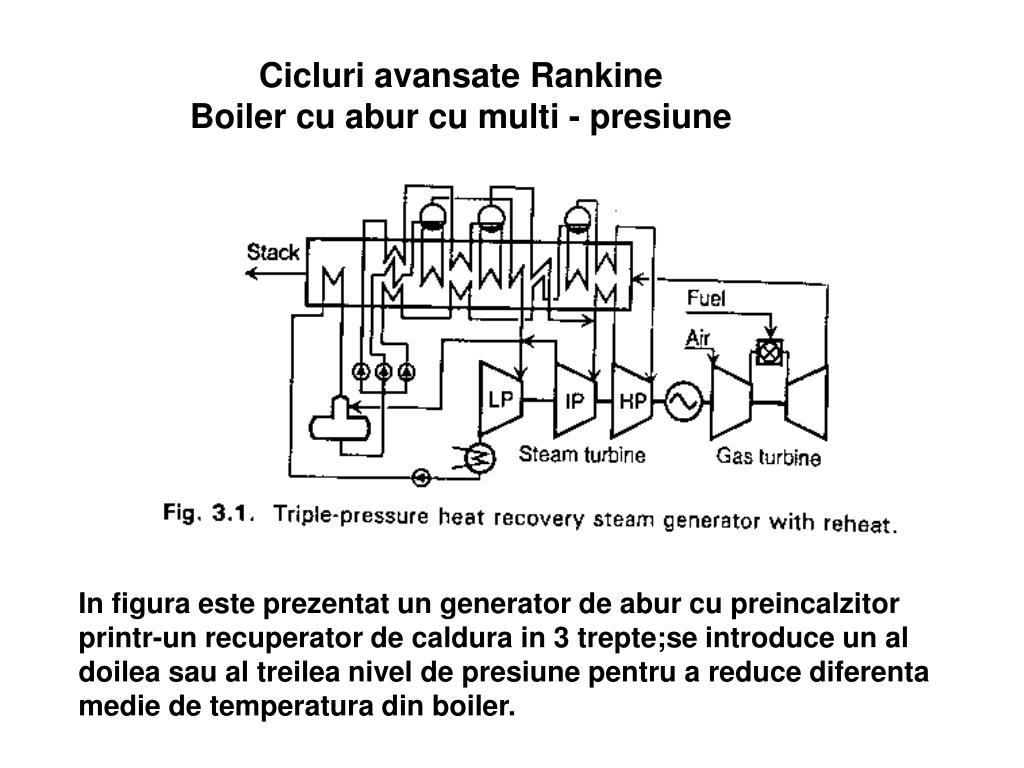

cicluri avansate rankine boiler cu abur cu multi presiune
Cicluri avansate RankineBoiler cu abur cu multi - presiune

In figura este prezentat un generator de abur cu preincalzitor printr-un recuperator de caldura in 3 trepte;se introduce un al doilea sau al treilea nivel de presiune pentru a reduce diferenta medie de temperatura din boiler.

vaporizare brusca recomprimarea aburului
Vaporizare bruscaRecomprimarea aburului

Vaporizarea brusca creeaza un al doilea nivel de presiune mai scazut prin extragerea apei saturate si presurizate din tamburul-vaporizator si transformata in abur in recipientul reductor.Modelul acesta a fost propus de Dechamps in 1994.

Un al doilea model a fost propus de Cheng in 1978.Cele doua modele sunt prezentate in figura de mai jos:a)-sistem de turbina cu evaporator de apa;b)-turbina cu recompresare de abur.

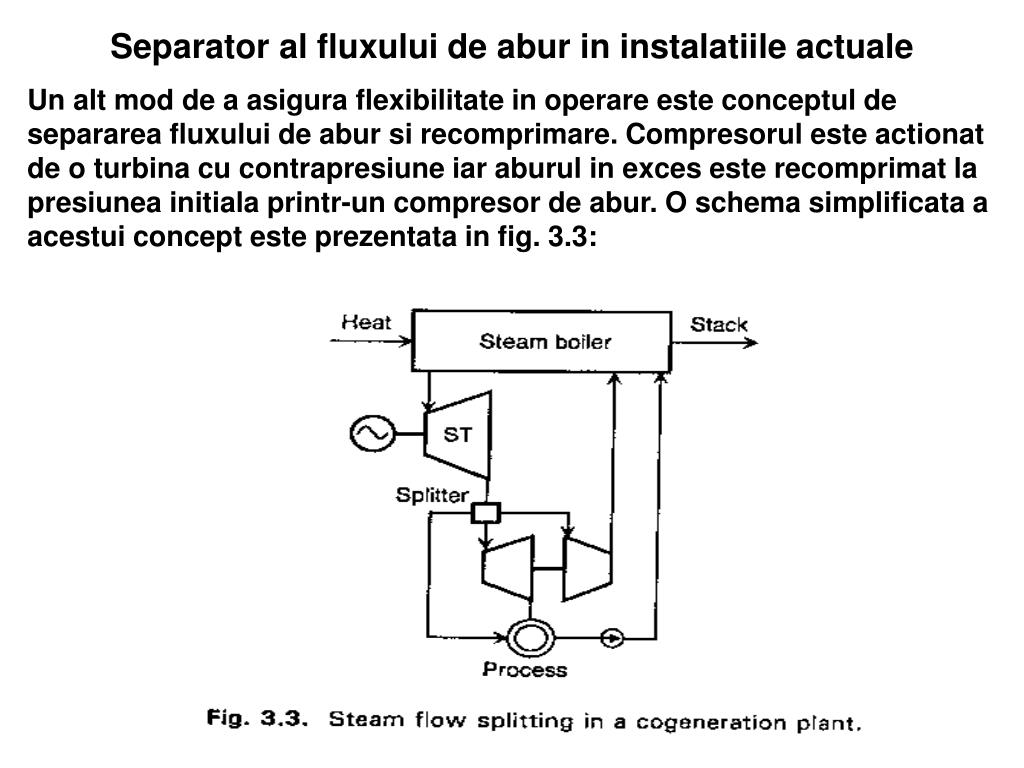

separator al fluxului de abur in instalatiile actuale
Separator al fluxului de abur in instalatiile actuale

Un alt mod de a asigura flexibilitate in operare este conceptul de separarea fluxului de abur si recomprimare. Compresorul este actionat de o turbina cu contrapresiune iar aburul in exces este recomprimat la presiunea initiala printr-un compresor de abur. O schema simplificata a acestui concept este prezentata in fig. 3.3:

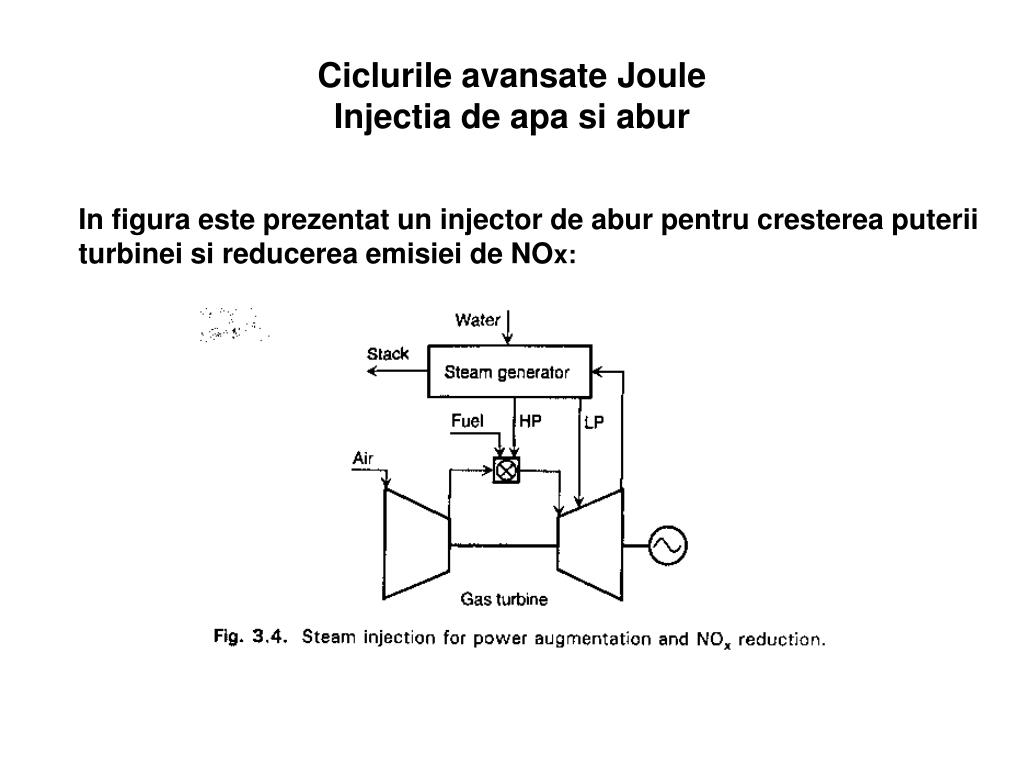

ciclurile avansate joule injectia de apa si abur
Ciclurile avansate JouleInjectia de apa si abur

In figura este prezentat un injector de abur pentru cresterea puterii turbinei si reducerea emisiei de NOx:

configurarea turbinei pe gaz cu injectie de abur
Configurarea turbinei pe gaz cu injectie de abur

In figura “a” este prezentat o turbina STIG cu o turbina cu abur cu contra-presiune unde aburul este la inceput dilatat in turbina cu contra-presiune si dupa injectat in combustor.In figura “b” este prezentat un Turbo STIG- turbina cu gaze cu alimentare TURBO si injectie de abur

slide7

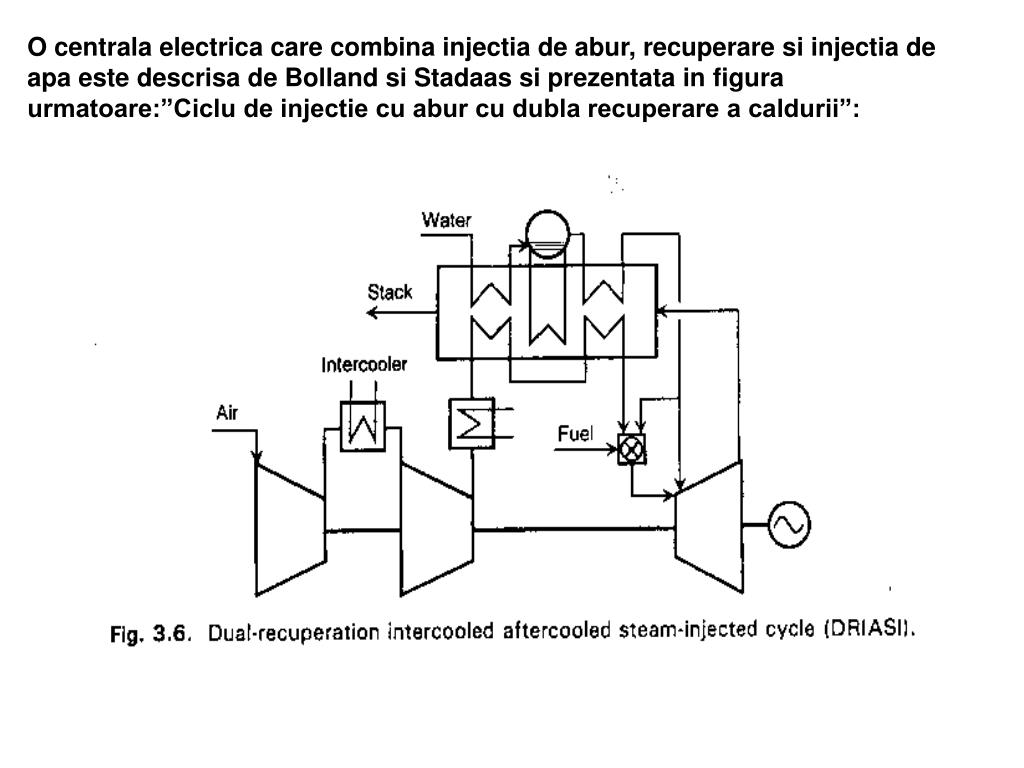

O centrala electrica care combina injectia de abur, recuperare si injectia de apa este descrisa de Bolland si Stadaas si prezentata in figura urmatoare:”Ciclu de injectie cu abur cu dubla recuperare a caldurii”:

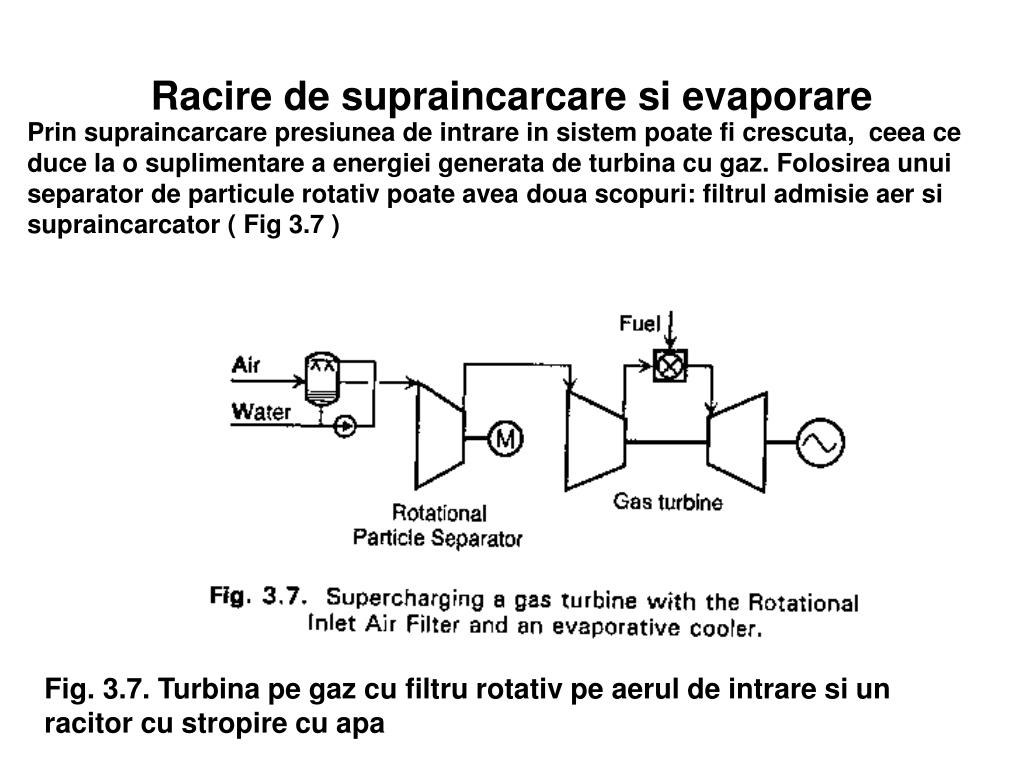

racire de supraincarcare si evaporare
Racire de supraincarcare si evaporare

Prin supraincarcare presiunea de intrare in sistem poate fi crescuta, ceea ce duce la o suplimentare a energiei generata de turbina cu gaz. Folosirea unui separator de particule rotativ poate avea doua scopuri: filtrul admisie aer si supraincarcator ( Fig 3.7 )

Fig. 3.7. Turbina pe gaz cu filtru rotativ pe aerul de intrare si un racitor cu stropire cu apa

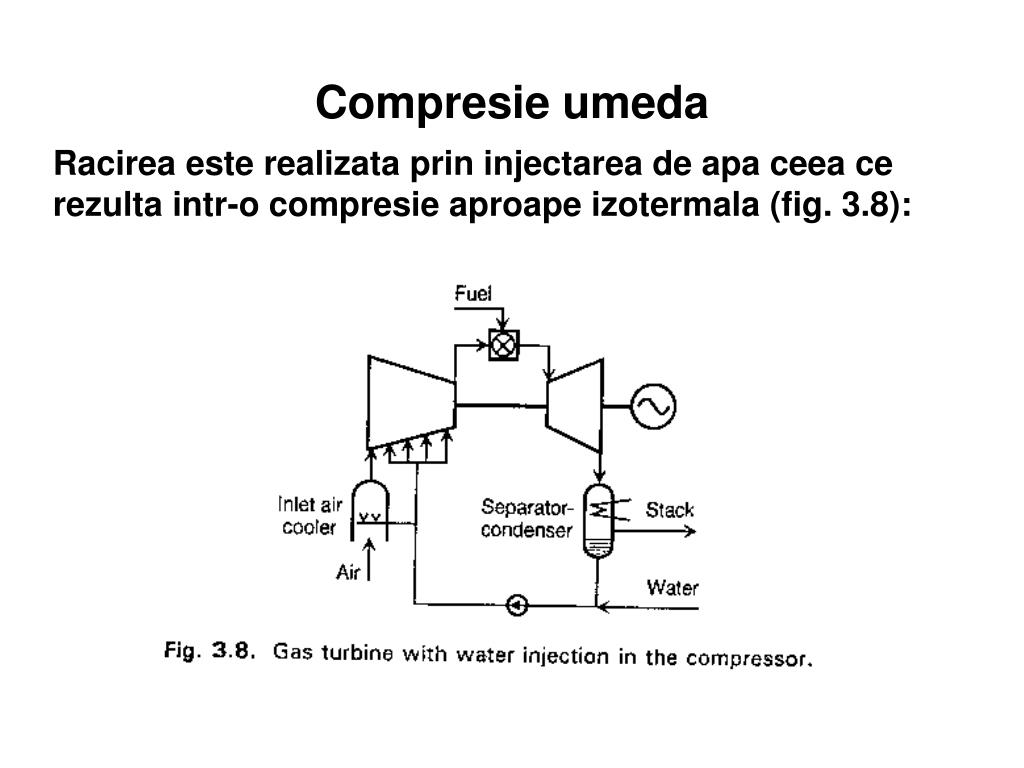

compresie umeda
Compresie umeda

Racirea este realizata prin injectarea de apa ceea ce rezulta intr-o compresie aproape izotermala (fig. 3.8):
