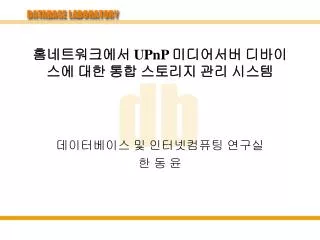

홈네트워크에서 UPnP 미디어서버 디바이스에 대한 통합 스토리지 관리 시스템

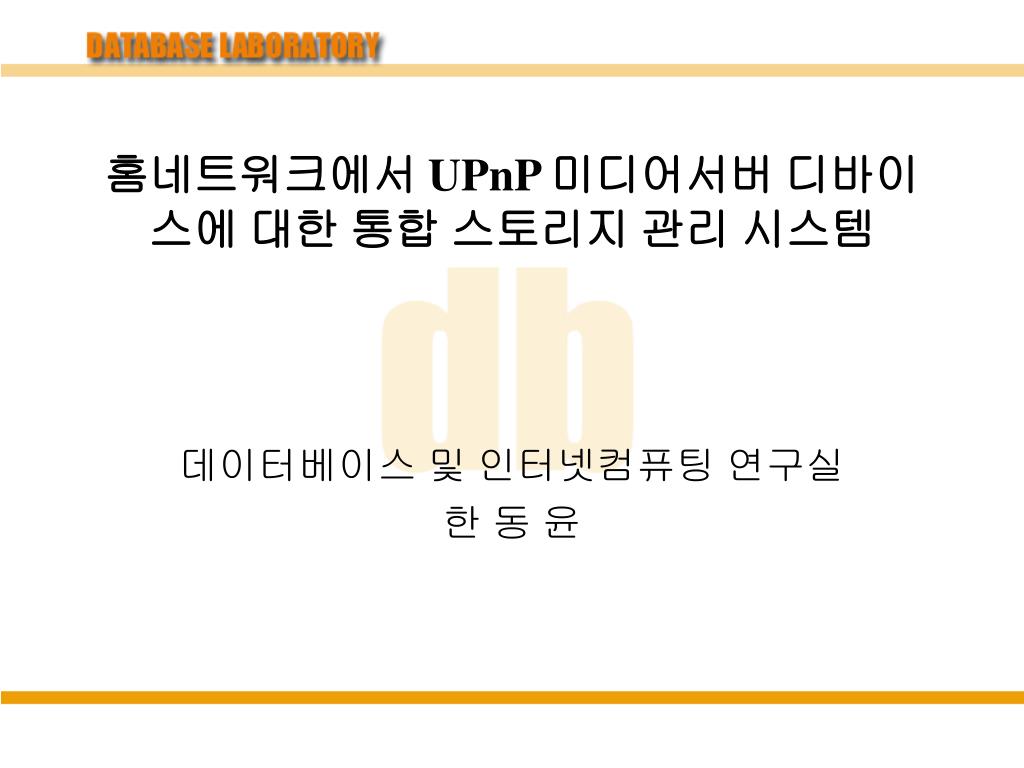

홈네트워크에서 UPnP 미디어서버 디바이스에 대한 통합 스토리지 관리 시스템 데이터베이스 및 인터넷컴퓨팅 연구실 한 동 윤

Contents • 서 론 • 홈네트워크 연구 동향 • 홈네트워크 통합 미들웨어 시스템 • UPnP 미디어서버 표준 • 홈네트워크 미디어 스토리지 관리 시스템 • 결론 및 향후 전망 2005. 11. 25

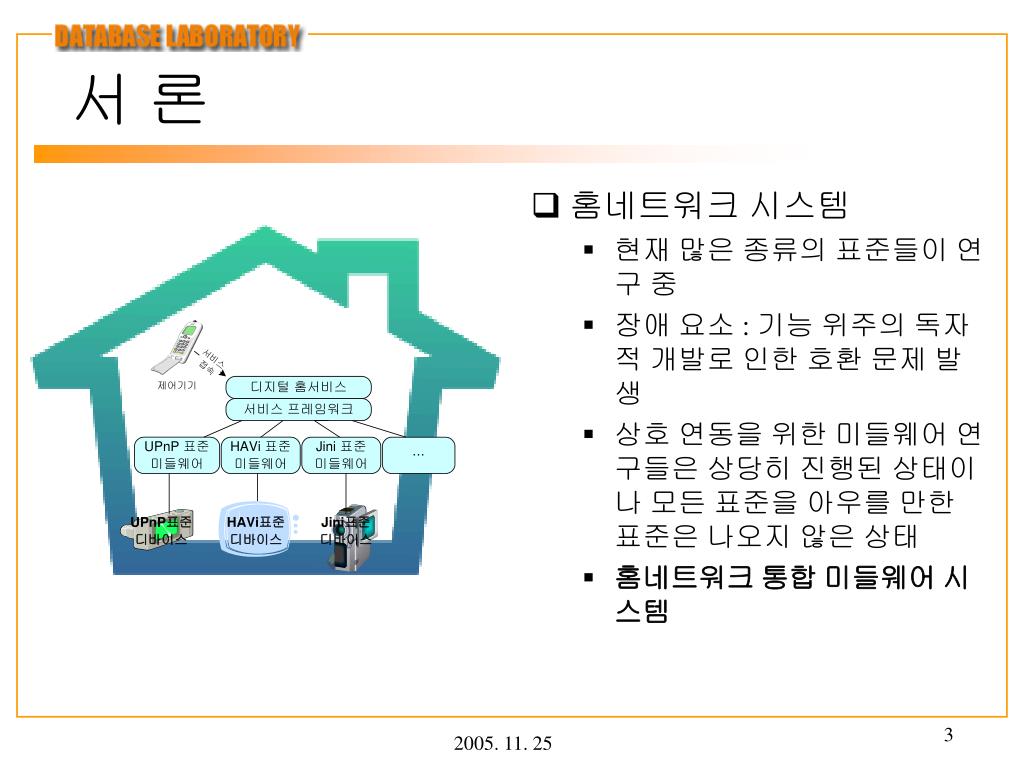

서 론 • 홈네트워크 시스템 • 현재 많은 종류의 표준들이 연구 중 • 장애 요소 : 기능 위주의 독자적 개발로 인한 호환 문제 발생 • 상호 연동을 위한 미들웨어 연구들은 상당히 진행된 상태이나 모든 표준을 아우를 만한 표준은 나오지 않은 상태 • 홈네트워크 통합 미들웨어 시스템 2005. 11. 25

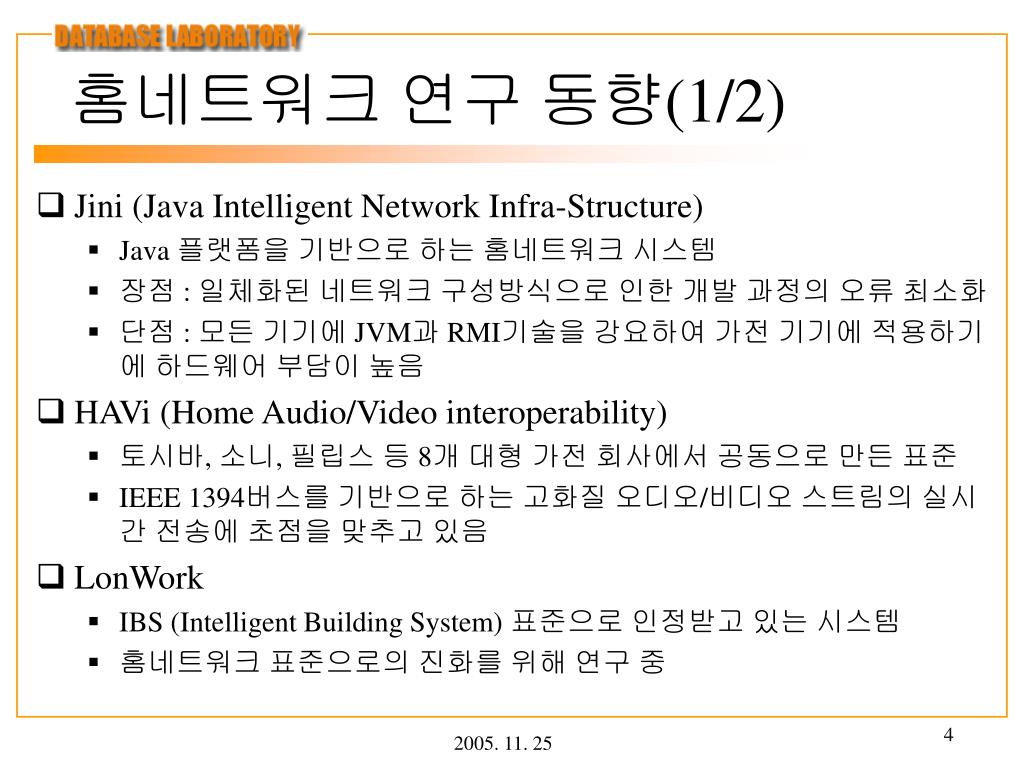

홈네트워크 연구 동향(1/2) • Jini (Java Intelligent Network Infra-Structure) • Java 플랫폼을 기반으로 하는 홈네트워크 시스템 • 장점 : 일체화된 네트워크 구성방식으로 인한 개발 과정의 오류 최소화 • 단점 : 모든 기기에 JVM과 RMI기술을 강요하여 가전 기기에 적용하기에 하드웨어 부담이 높음 • HAVi (Home Audio/Video interoperability) • 토시바, 소니, 필립스 등 8개 대형 가전 회사에서 공동으로 만든 표준 • IEEE 1394버스를 기반으로 하는 고화질 오디오/비디오 스트림의 실시간 전송에 초점을 맞추고 있음 • LonWork • IBS (Intelligent Building System) 표준으로 인정받고 있는 시스템 • 홈네트워크 표준으로의 진화를 위해 연구 중 2005. 11. 25

홈네트워크 연구 동향(2/2) • UPnP (Universal Plug and Play) • IP, TCP, UDP, HTTP, XML 을 기반으로 하는 홈네트워크를 위한 프로토콜의 집합 • 그 외의 기술동향 • HnCP (Home Network Control Protocol) • 표준간 호환을 위한 연구들 • DHWG (Digital Home Working Group) • OSGi (Open Service Gateway Initiative) • 한계 : 하나의 표준에 다른 표준들을 종속적으로 추가시킨다. • PC 중심의 홈네트워크와 CE 중심의 홈네트워크 2005. 11. 25

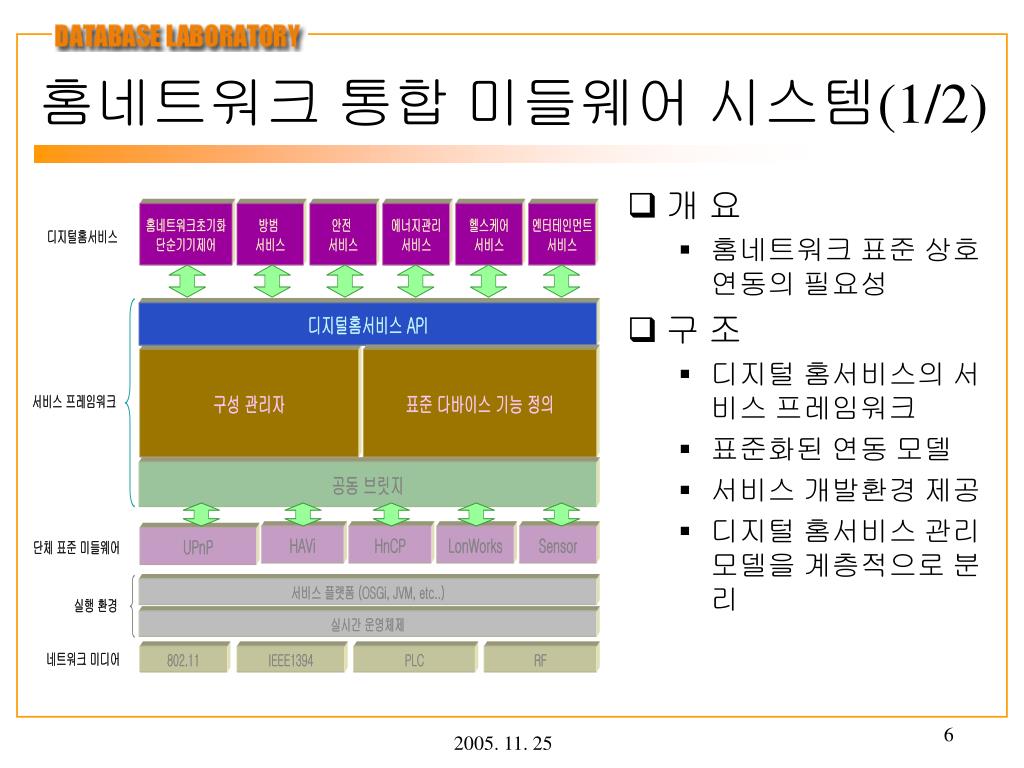

홈네트워크 통합 미들웨어 시스템(1/2) • 개 요 • 홈네트워크 표준 상호 연동의 필요성 • 구 조 • 디지털 홈서비스의 서비스 프레임워크 • 표준화된 연동 모델 • 서비스 개발환경 제공 • 디지털 홈서비스 관리 모델을 계층적으로 분리 2005. 11. 25

홈네트워크 통합 미들웨어 시스템(2/2) • 표준 디바이스 기능 정의 • 디바이스 종류별로 표준 기능을 정의 • 실행 객체 또는 메시지 매핑 테이블의 형태로 구현 2005. 11. 25

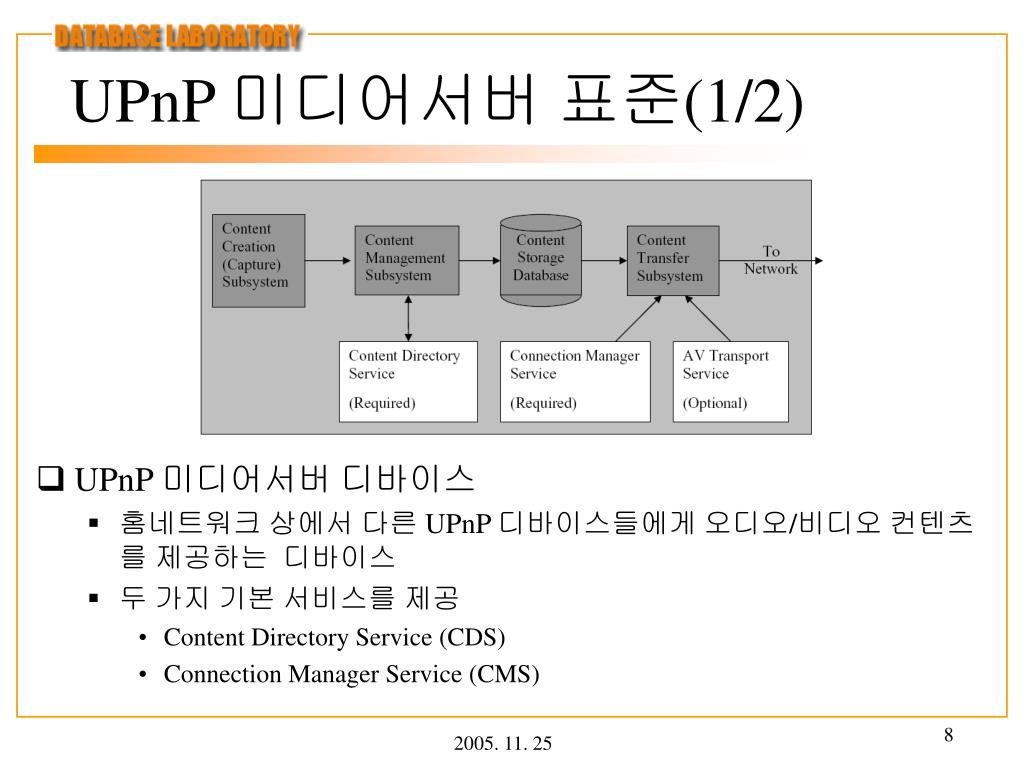

UPnP 미디어서버 표준(1/2) • UPnP 미디어서버 디바이스 • 홈네트워크 상에서 다른 UPnP 디바이스들에게 오디오/비디오 컨텐츠를 제공하는 디바이스 • 두 가지 기본 서비스를 제공 • Content Directory Service (CDS) • Connection Manager Service (CMS) 2005. 11. 25

UPnP 미디어서버 표준(2/2) • UPnP 미디어 서비스 모델 • 컨트롤 포인트 : 디바이스로부터 컨텐츠의 목록과 각종 서비스를 제공받음. • 미디어렌더러 : 재생에 관련된 컨트롤을 할 수 있음 • 사용자 : 컨트롤 포인트를 통해 미디어서버로부터 정보를 받아 AVTransport서비스를 이용하여 미디어를 재생할 수 있음 2005. 11. 25

HMS 관리 시스템(1/7) • 목적 • UPnP 미디어서버 디바이스들이 제공하는 컨텐츠 정보를 통합 관리하고 백업을 통한 장치 유동성의 제공 • 기능 시나리오 • MP3 플레이어 시나리오 • 홈서버에 실행되고 있는 HMS서비스는 홈네트워크에 존재하는 미디어파일이 분류/관리되기 위한 컨텐츠 디렉토리 목록을 관리한다. • 사용자가 MP3 플레이어를 홈네트워크에 연결한다. • 사용자가 HMS관리 시스템에 접속하여 미디어파일 목록을 보면 컨텐츠 디렉토리 형태로 보여진다. 특정 디렉토리를 선택하여 MP3 플레이어로 전송하는 명령을 실행하면, 해당 컨텐츠 디렉토리 내에 있는 모든 미디어파일이 MP3 플레이어로 전송된다. • 사용자가 컨텐츠 디렉토리 화면을 보면서 미디어파일을 분리관리할 수 있다. 2005. 11. 25

HMS 관리 시스템(2/7) • 기능별 시나리오 2005. 11. 25

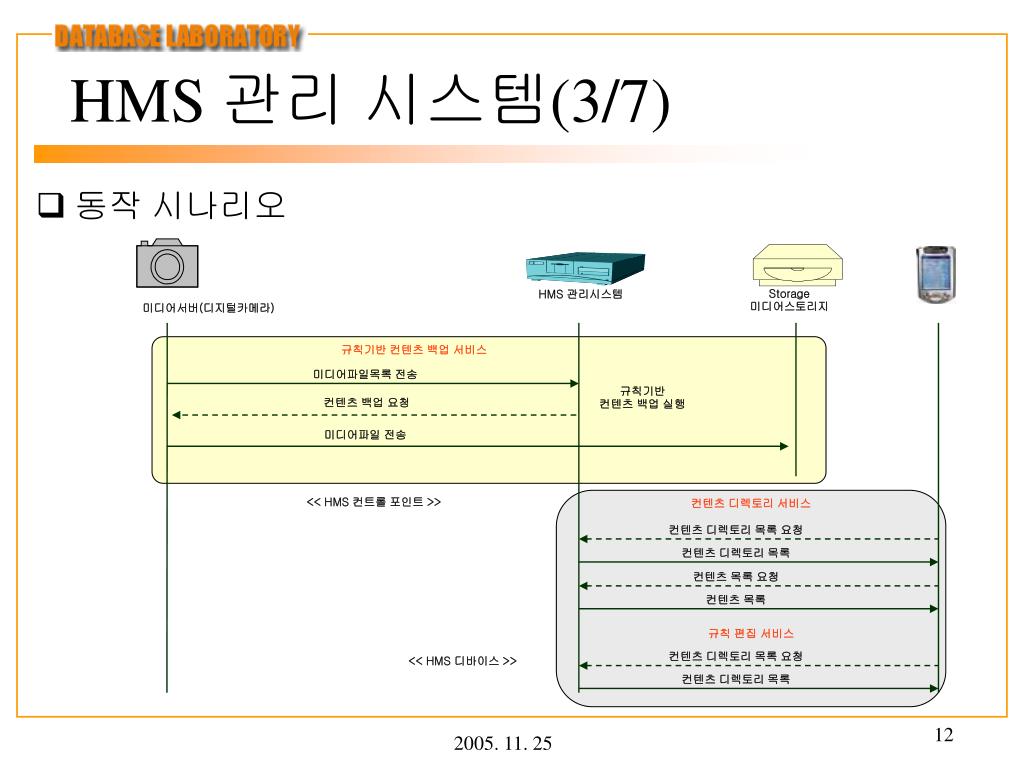

Storage미디어스토리지 HMS 관리시스템 미디어서버(디지털카메라) 규칙기반 컨텐츠 백업 서비스 미디어파일목록 전송 규칙기반 컨텐츠 백업 실행 컨텐츠 백업 요청 미디어파일 전송 << HMS 컨트롤 포인트 >> 컨텐츠 디렉토리 서비스 컨텐츠 디렉토리 목록 요청 컨텐츠 디렉토리 목록 컨텐츠 목록 요청 컨텐츠 목록 규칙 편집 서비스 컨텐츠 디렉토리 목록 요청 << HMS 디바이스 >> 컨텐츠 디렉토리 목록 HMS 관리 시스템(3/7) • 동작 시나리오 2005. 11. 25

HMS 관리 시스템(4/7) • 구현 기능 • UPnP 디바이스의 기본 기능 • 컨텐츠 목록 수집, 정리, 통합, 제공 • 구현 환경 • Linux, C언어 • Intel에서 제공하는 각종 소프트웨어 2005. 11. 25

HMS 관리 시스템(5/7) • HMS 디바이스 • 가상 디렉토리 형성 • 가상 디렉토리 구조를 바탕으로 서비스 구현 • 부가 서비스 • 전체 목록 Browse • 한 컨텐츠에 대한 Browse • 한 컨텐츠 Backup • 디바이스 전체 컨텐츠 Backup • 컨텐츠 검색 2005. 11. 25

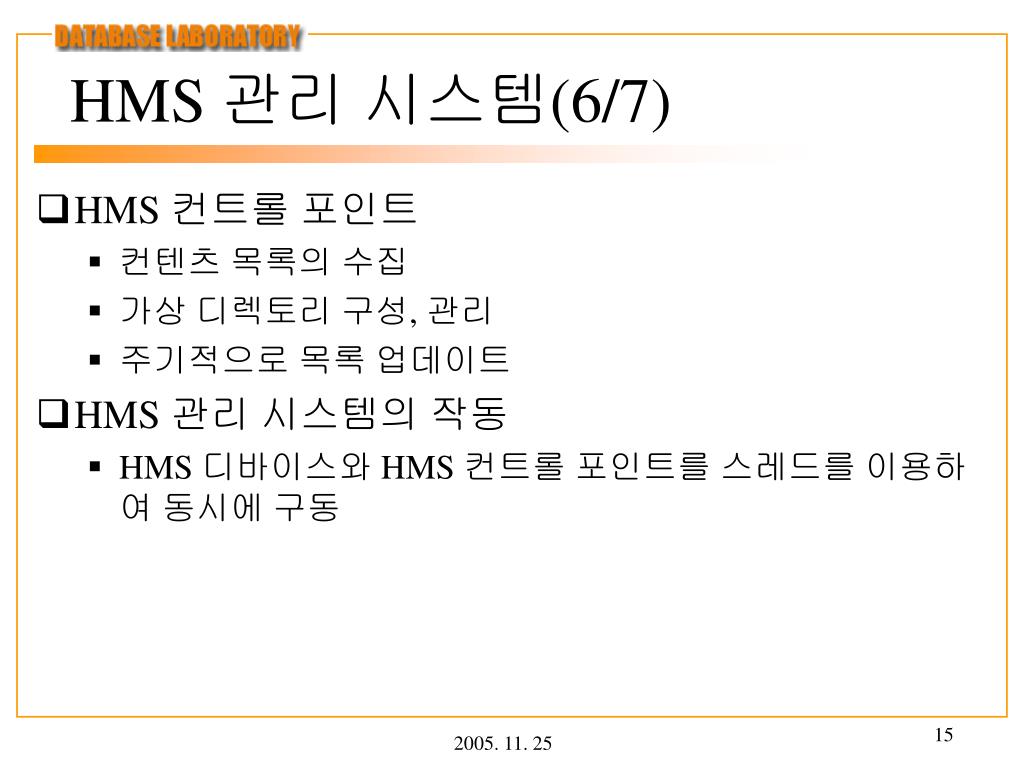

HMS 관리 시스템(6/7) • HMS 컨트롤 포인트 • 컨텐츠 목록의 수집 • 가상 디렉토리 구성, 관리 • 주기적으로 목록 업데이트 • HMS 관리 시스템의 작동 • HMS 디바이스와 HMS 컨트롤 포인트를 스레드를 이용하여 동시에 구동 2005. 11. 25

HMS 관리 시스템(7/7) 2005. 11. 25

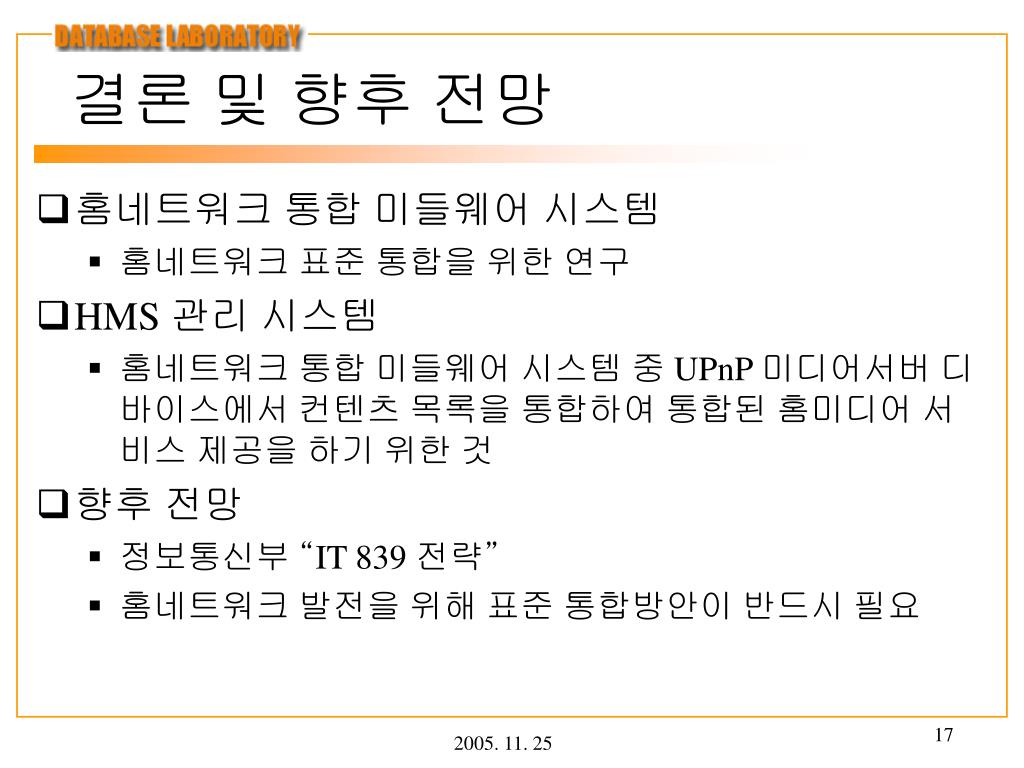

결론 및 향후 전망 • 홈네트워크 통합 미들웨어 시스템 • 홈네트워크 표준 통합을 위한 연구 • HMS 관리 시스템 • 홈네트워크 통합 미들웨어 시스템 중 UPnP 미디어서버 디바이스에서 컨텐츠 목록을 통합하여 통합된 홈미디어 서비스 제공을 하기 위한 것 • 향후 전망 • 정보통신부 “IT 839 전략” • 홈네트워크 발전을 위해 표준 통합방안이 반드시 필요 2005. 11. 25
