  1. RiSD, PRiM e herança em i* Aluna: Turah Xavier de Almeida Professor: Jaelson Castro

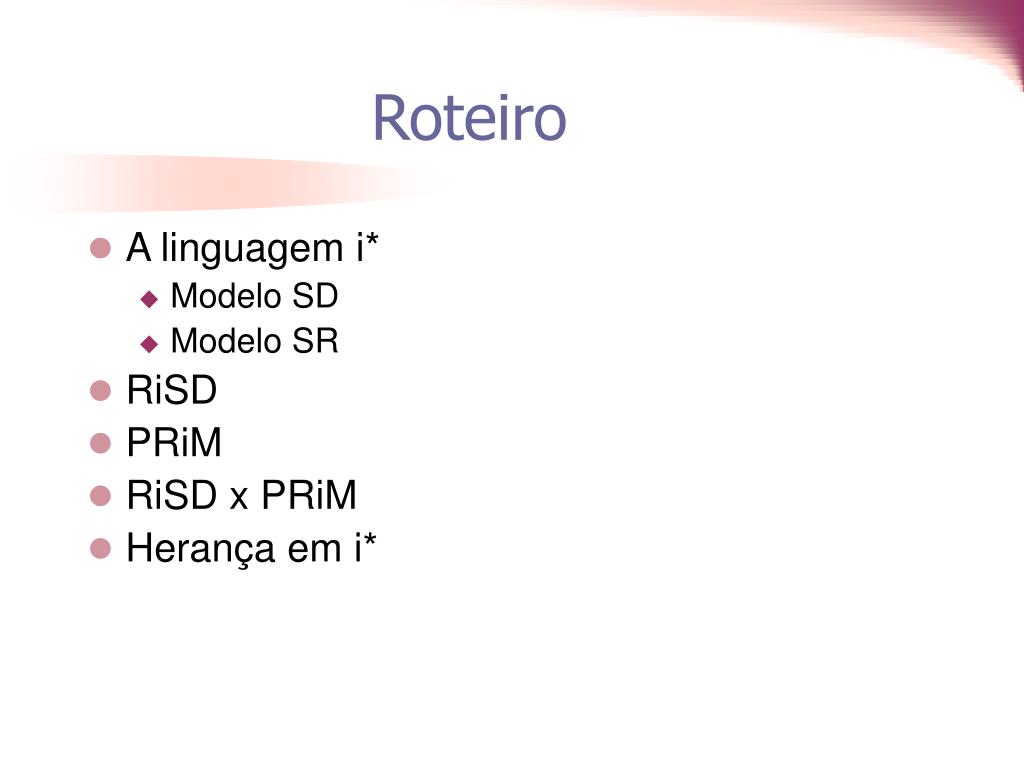

  2. Roteiro • A linguagem i* • Modelo SD • Modelo SR • RiSD • PRiM • RiSD x PRiM • Herança em i*

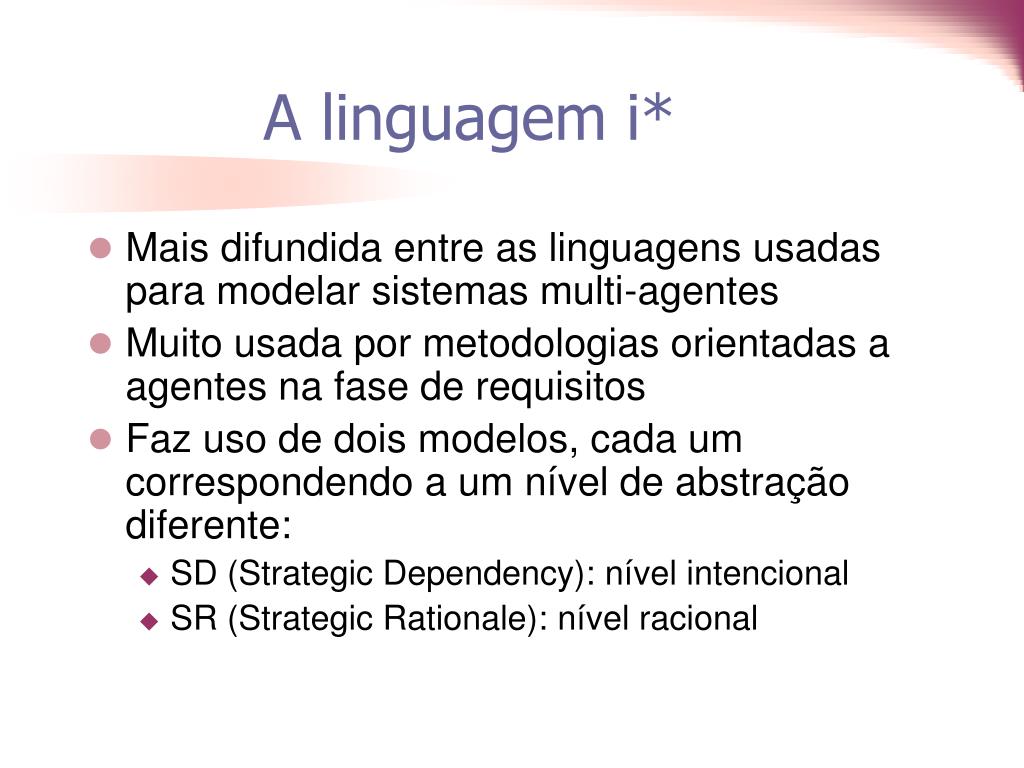

  3. A linguagem i* • Mais difundida entre as linguagens usadas para modelar sistemas multi-agentes • Muito usada por metodologias orientadas a agentes na fase de requisitos • Faz uso de dois modelos, cada um correspondendo a um nível de abstração diferente: • SD (Strategic Dependency): nível intencional • SR (Strategic Rationale): nível racional

  4. Modelo SD

  5. Modelo SR

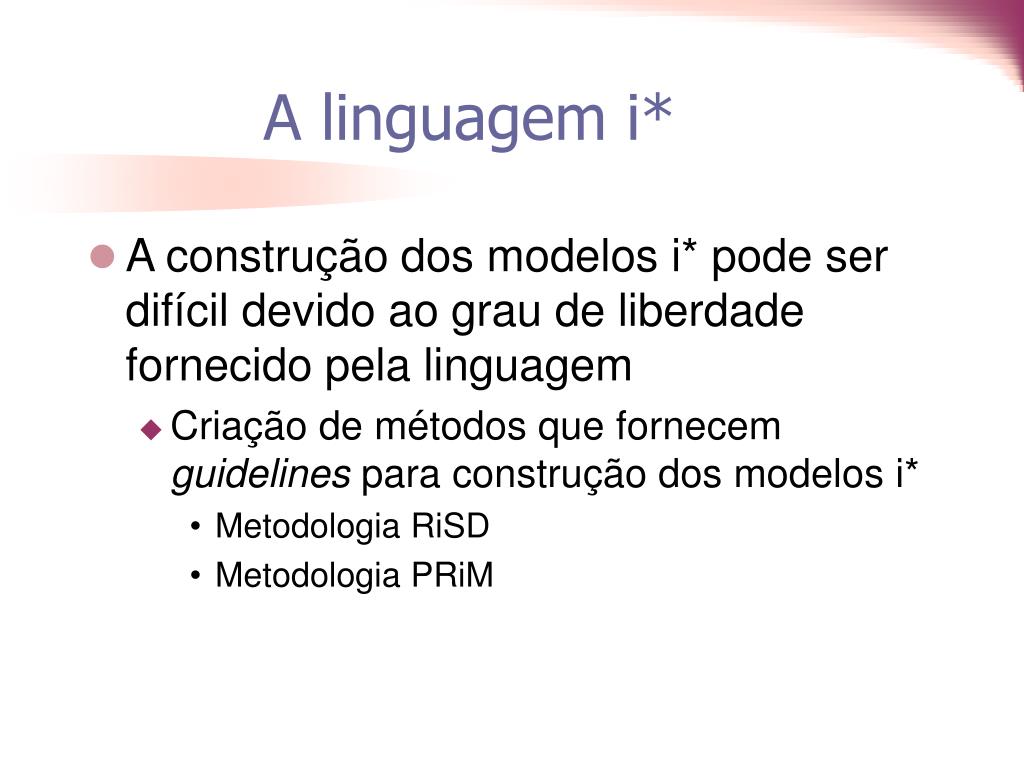

  6. A linguagem i* • A construção dos modelos i* pode ser difícil devido ao grau de liberdade fornecido pela linguagem • Criação de métodos que fornecem guidelines para construção dos modelos i* • Metodologia RiSD • Metodologia PRiM

  7. RiSD • Construir modelos i* SD reduzidos para sistemas de software (Reduced i*SD) • Conjunto de atividades estruturadas em duas fases: • 1ª fase: construção do sistema social, não inclui o sistema de software. • 2ª fase: inclui o sistema de software

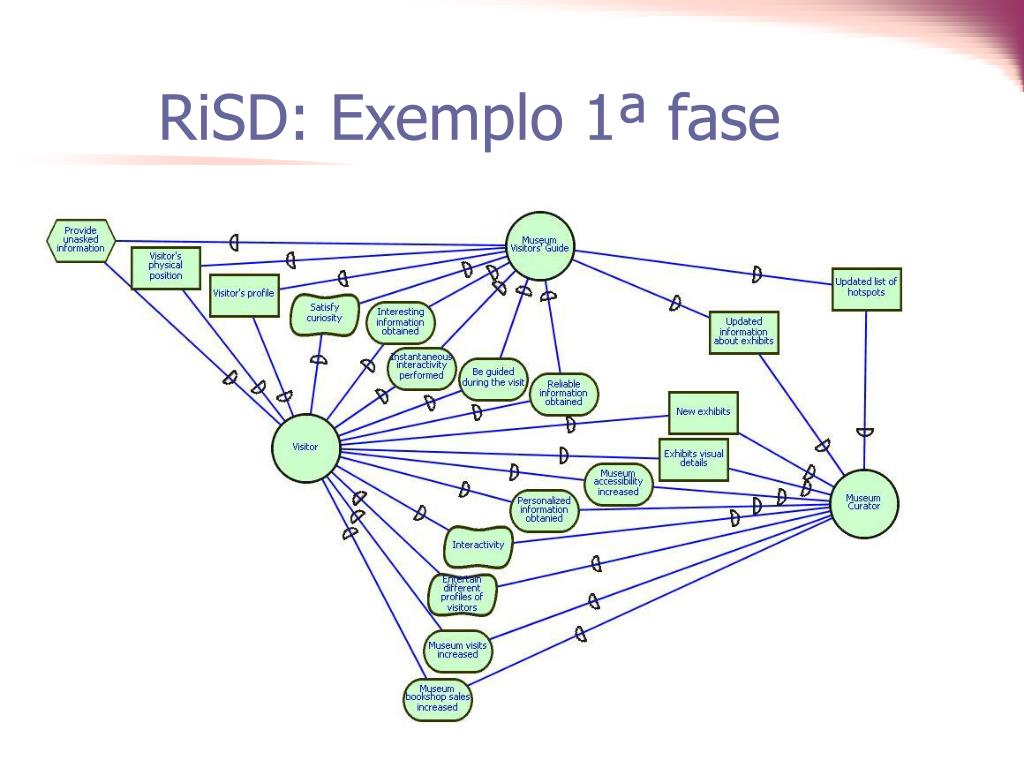

  8. RiSD: Exemplo 1ª fase

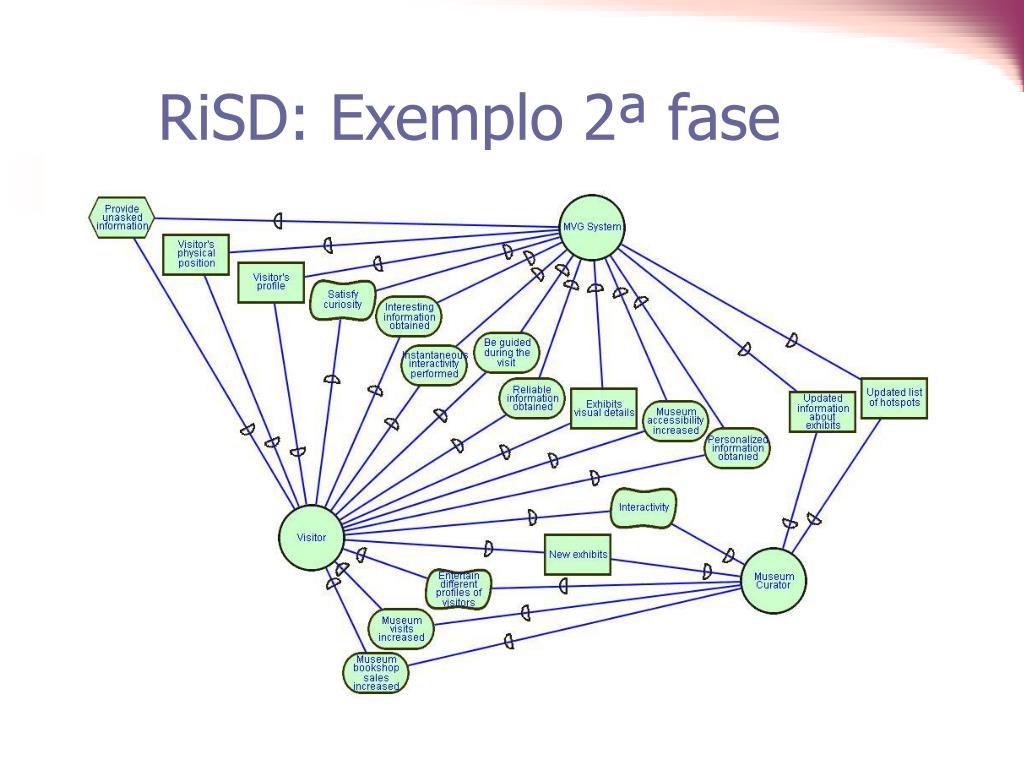

  9. RiSD: Exemplo 2ª fase

  10. PRiM • Desenvolvimento do sistema é um processo de reengenharia • Especificação do sistema a ser construído a partir da observação e análise do sistema atual, passando pela construção e avaliação de alternativas de processo

  11. PRiM • Metodologia composta por cinco fases: • 1ª fase: Processo atual é analisado e a informação obtida é armazenada em DIS (Detailed Interaction Scripts) para fases futuras. • 2ª fase: construção do modelo i*(SD e SR) através de um guideline

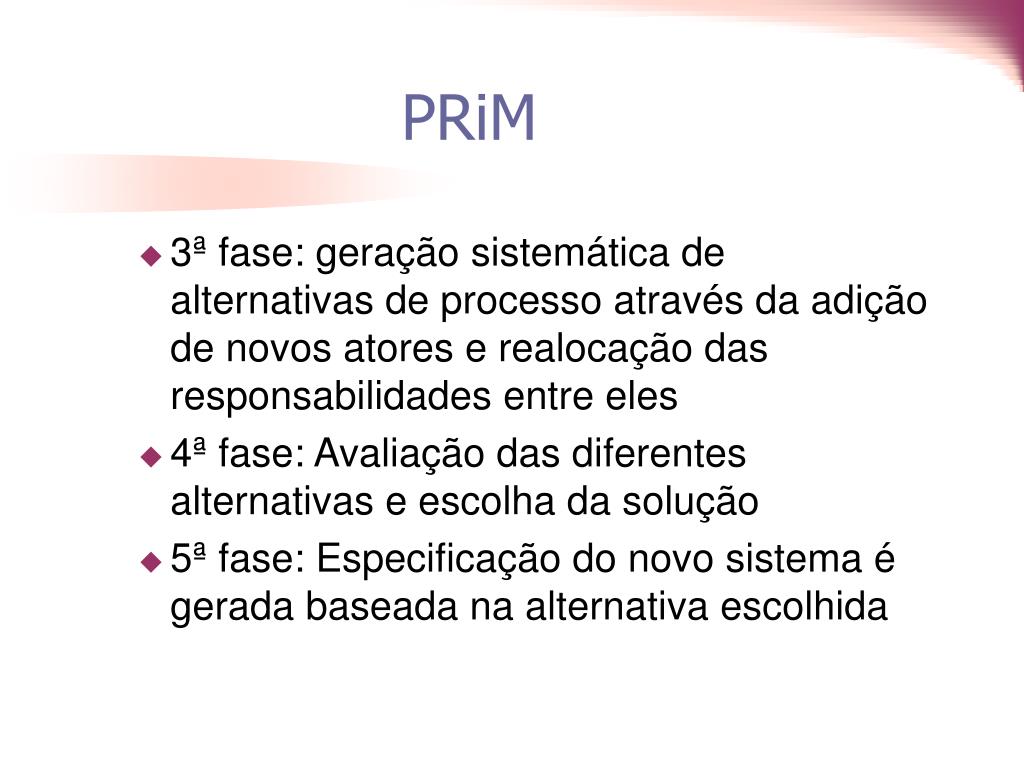

  12. PRiM • 3ª fase: geração sistemática de alternativas de processo através da adição de novos atores e realocação das responsabilidades entre eles • 4ª fase: Avaliação das diferentes alternativas e escolha da solução • 5ª fase: Especificação do novo sistema é gerada baseada na alternativa escolhida

  13. RiSD x PRiM

  14. RiSD x PRiM

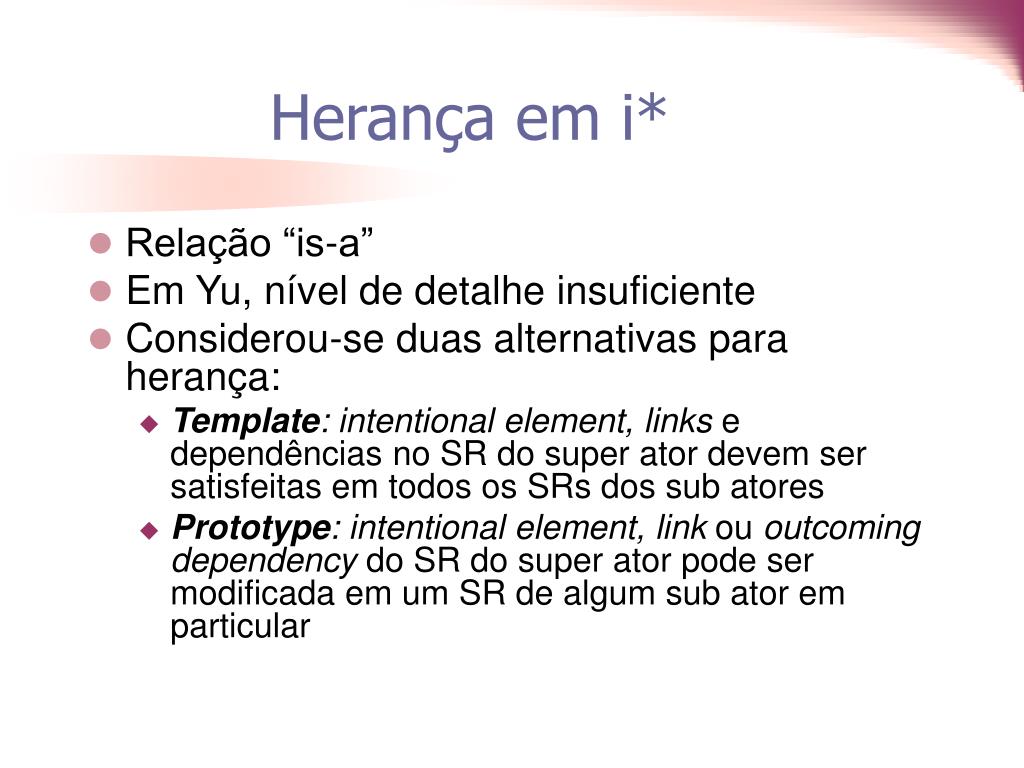

  15. Herança em i* • Relação “is-a” • Em Yu, nível de detalhe insuficiente • Considerou-se duas alternativas para herança: • Template: intentional element, links e dependências no SR do super ator devem ser satisfeitas em todos os SRs dos sub atores • Prototype: intentional element, link ou outcoming dependency do SR do super ator pode ser modificada em um SR de algum sub ator em particular

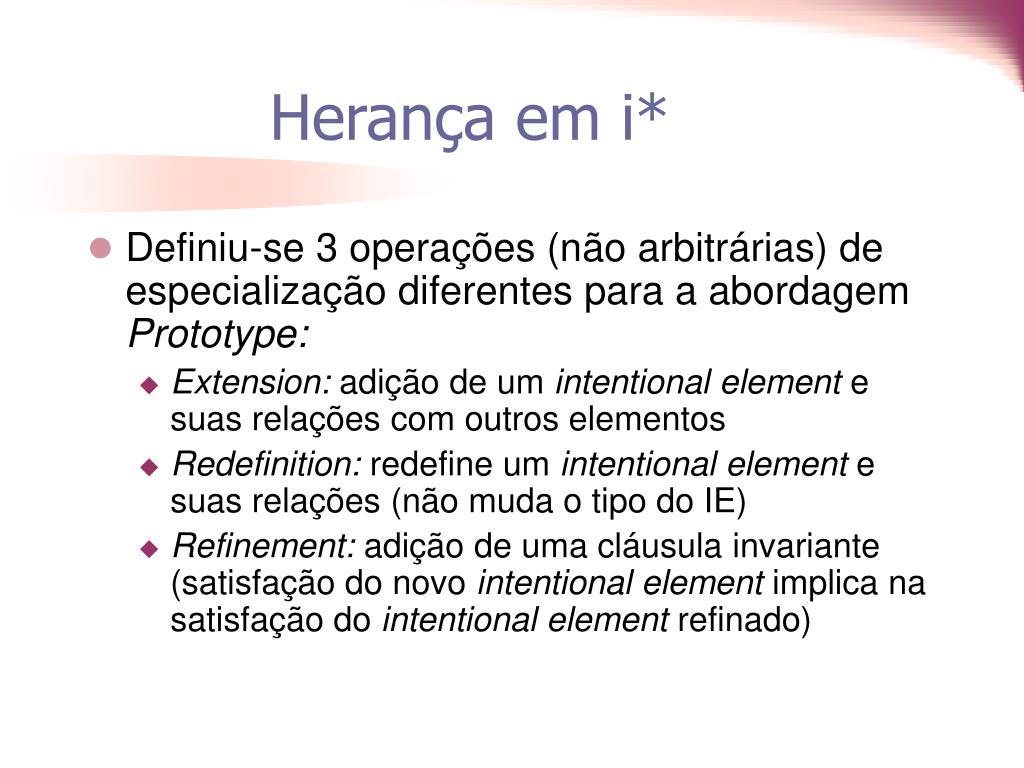

  16. Herança em i* • Definiu-se 3 operações (não arbitrárias) de especialização diferentes para a abordagem Prototype: • Extension: adição de um intentional element e suas relações com outros elementos • Redefinition: redefine um intentional element e suas relações (não muda o tipo do IE) • Refinement: adição de uma cláusula invariante (satisfação do novo intentional element implica na satisfação do intentional element refinado)

  17. Extension

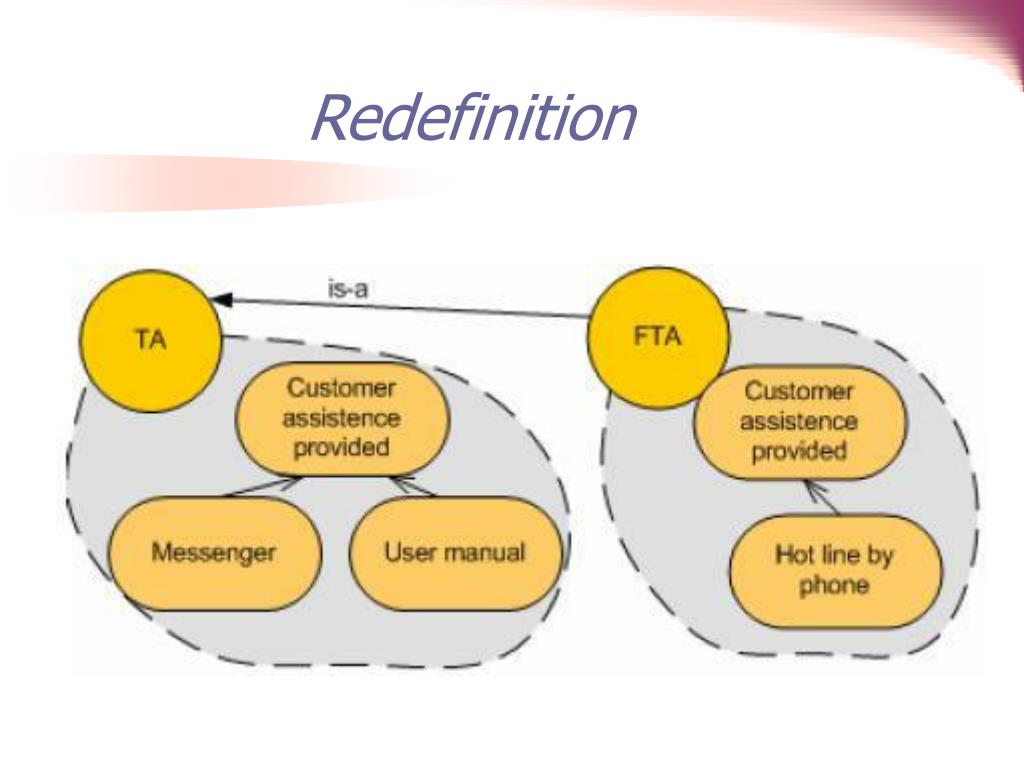

  18. Redefinition

  19. Refinement

  20. Referências • Clotet R., Franch X., López L., Marco J., Seyff N., Grünbacher P., The Meaning of Inheritance in i*, 17th International Workshop on Agent-oriented Information Systems (AOIS-2007), Trondheim, Norway • Gemma Grau, Carlos Cares, Xavier Franch, Fredy Navarrete: A Comparative Analysis of i*Agent-Oriented Modelling Techniques. SEKE 2006: 657-663 • "RiSD: A Methodology for Building i* Strategic Dependency Models"Grau, Gemma; Franch, Xavier; Mayol, Enric; Ayala, Claudia; Cares, Carlos; Haya, Mariela; Navarrete, Freddy; Botella, Pere; Quer, Carme Seventeenth International Conference on Software Engineering and Knowledge Engineering. SEKE'05. Howard International House, Taipei, Taiwan. July, 2005. • "A Goal-Based Round-Trip Method for System Development"Grau, Gemma; Franch, Xavier; Maiden, Neil Proceedings of the 11th International Workshop on Requirements Engineering: Foundations for Software Quality (REFSQ'05). Erik Kamsties, Vincenzo Gervasi, Pete Sawyer, Essener Informatik Beiträge. ISBN:3-922602-98-3. 2005.
