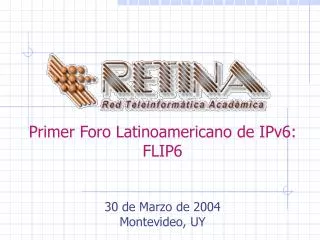

  1. Primer Foro Latinoamericano de IPv6: FLIP6 30 de Marzo de 2004 Montevideo, UY

  2. Agenda Parte 1: • Qué es RETINA? • Topología v4 y v6 • Proyecto CLARA Parte 2: • Qué son los RR A6 • Implementación en RETINA • Ventajas – Problemas encontrados

  3. Parte 1 Qué es RETINA? “Red TeleINformática Académica” Red de Investigación y educación de Argentina Alrededor de 60 instituciones de CyT (36 Universidades Nacionales) Conexión a Internet2 y redes avanzadas (Clara)

  4. ARN CONAE CNEA CLACSO TANDAR MRECIC SFP SAFJP AMSAT UDESA IFEVA UNA UTN Antorchas Arauz Tarea Darwinion UNCPBA UNGS UNGSM UNLM UNLP UNLZ UNLu UNMP UNQ UNref Red actual (IPv4)

  5. IPv6 en RETINA - Objetivos • Testear el protocolo sobre distintos tipos de tecnologías de acceso y transporte • Probar y experimentar las facilidades y características del mismo • Estudiar los mecanismos de transición • Probar aplicaciones tradicionales y avanzadas • Implementar servicios avanzados sobre IPv6 (QoS, Multicast, VPN) • Generar documentación que sirva a las instituciones integradas a RETINA

  6. IPv6 en RETINA - Historia • Enero de 2002: Primer Bloque pNLA, delegado por UNAM (3ffe:8070:1019::/48) • Primeros túneles: UNAM, RAU, ITESM, RedIRIS, UACH, UBA, UTN-FRLP, CRIBBAB y UNSL. • Creación del subdominio ipv6.retina.ar. • 2003: Obtención de un bloque del 6BONE (3ffe:401a::/32) • Túneles con: UTN y UNSJ • Noviembre de 2003: Asignación de un bloque de producción a través de LACNIC (2001:1318::/32). • Diciembre de 2003: IPv6 nativo en el NOC de RETINA y en su conexión con UTN. • Redes IPv6 de RETINA (y sus peering) anunciadas hacia Internet2.

  7. Nuestra Topología v6 HOY

  8. Corrientes Córdoba SanJuan Santa Fe Rosario Río IV Mendoza Buenos Aires San Luis La Plata Bahía Blanca Fin de 2003 Durante 2004 Troncal Avanzada: Topología actual y proyectada

  9. Troncal Avanzada • IPv6 en modo nativo en cada nodo • Multicast nativo en cada nodo • Prefijo 2001:1318::/32 para conexiones en IPv6 nativo • Implementación de IPv6 y Multicast en las instituciones de la troncal: 2004-2006.

  10. Proyecto CLARA • Cooperación Latino Americana en Redes Avanzadas • Troncal Académica de Latinoamérica (todos los países) • Soporte de IPv6 y Multicast nativos • Operación: Junio 2004

  11. Topología de CLARA • AR-BR-CL-MX-PA: • 155 Mbps • Demás países: • 10/45 Mbps • Conexión Europa: • 622 Mbps • Conexión EEUU: • nx155 Mbps

  12. Parte 2 RETINA: Implementación de Servicios de DNS a traves de Registros A6.

  13. Qué son los registros A6? • Se utilizan para mapear nombres a direcciones IPv6 • Son el equivalente a los Registros “A” de un archivo de zona IPv4 y a los Registros “AAAA” en IPv6.

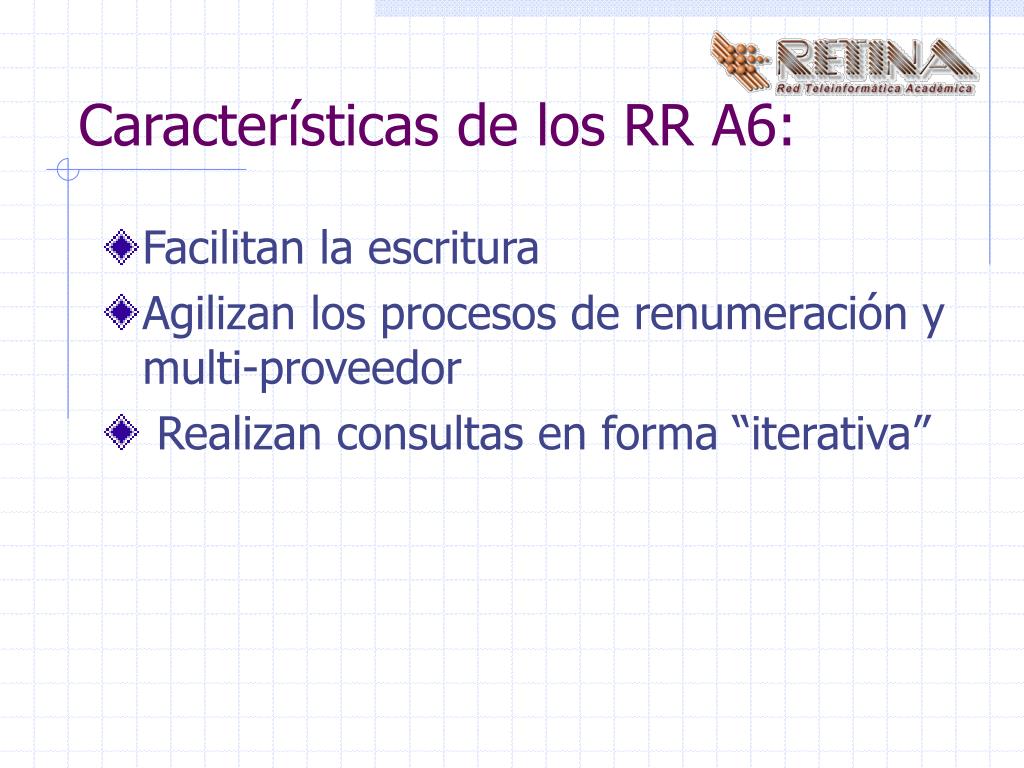

  14. Características de los RR A6: • Facilitan la escritura • Agilizan los procesos de renumeración y multi-proveedor • Realizan consultas en forma “iterativa”

  15. a.b.c A6 <NN> <address-suffix> <name> Formato de un registro A6 Donde: a.b.c es el nombre del dominio NN es el largo del prefijo = 128 - <address-suffix> Address-suffix es la parte de la dirección que resuelve este registro. Name es el próximo registro que resuelve la otra parte de la dirección. Es nulo si NN = 0. A6 0 == AAAA

  16. Formato de un registro A6 (Cont.) Ejemplo: pc1.retina.ar A6    64   ::4444:00e:7db0:7295   sla.retina.ar sla.retina.ar     A6    0       3ffe:b00:c18:1234::

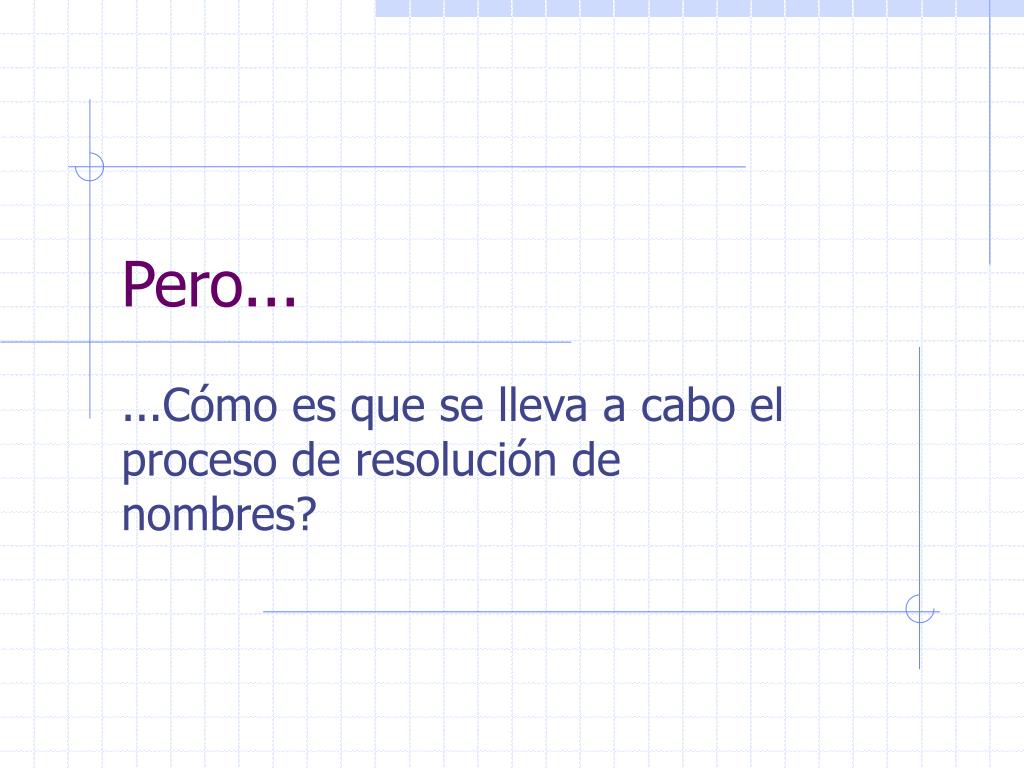

  17. Pero... ...Cómo es que se lleva a cabo el proceso de resolución de nombres?

  18. Registros A6 • Para resolver un nombre pueden ser necesarias varias consultas • Debe haber un proceso que se encargue de ensamblar las respuestas • No es tan simple: las aplicaciones necesitarán ayuda externa

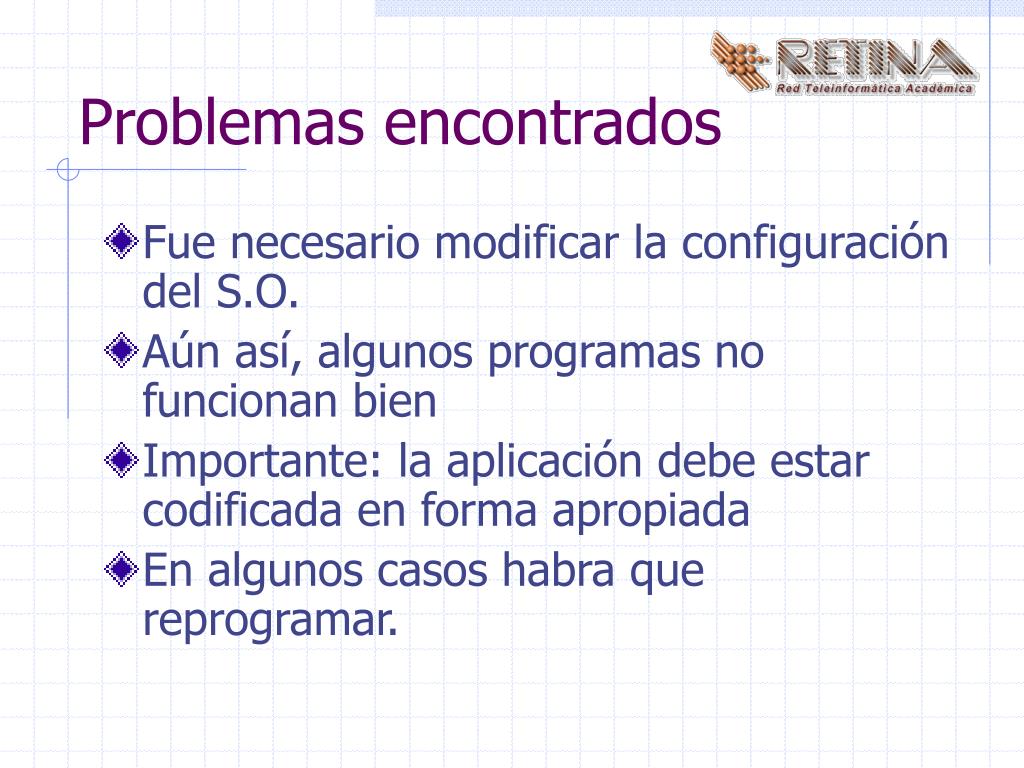

  19. Problemas encontrados • Fue necesario modificar la configuración del S.O. • Aún así, algunos programas no funcionan bien • Importante: la aplicación debe estar codificada en forma apropiada • En algunos casos habra que reprogramar.

  20. RESUMEN de nuestro trabajo...

  21. RETINA: DNS con RR A6 • Cuáles son nuestros Objetivos: • Facilitar la administración de los servicios de DNS bajo IPv6 en la red académica. • Colaborar con los futuros procesos de renumeración y conexiones multi-proveedor.

  22. RETINA: DNS con RR A6 (Cont.) • Qué hicimos: • Configuramos un DNS con Bind 9. • Agregamos los registros A6 en los archivos de zonas. • Configuramos nuestros clientes para que las consultas recursivas puedan llevarse a cabo con éxito. • Capacitamos a nuestro personal para dar soporte a las instituciones que deseen implementar este tipo de registro.

  23. RETINA: DNS con RR A6 (Cont.) • Qué esperamos con este tema? • Difundir su implementación, porque: • Es útil y necesario para la comunidad IPv6 • Aún queda mucho por hacer para refinar y mejorar la implementación. • El verdadero beneficio se verá cuando mas lo necesitemos (renumeración y conexiones multiproveedor)

  24. RETINA: DNS con RR A6 (Cont.) • Qué Proponemos: • Contactarse con nosotros para trabajar juntos (ipv6@retina.ar) • Documentación en: www.ipv6.retina.ar/doc-final.pdf

  25. Referencias: • www.isc.org/products/BIND/bind9.html • www.isc.org/ml-archives/bind9-users/2000/07/msg00025.html • http://resin.csoft.net/cgi-bin/man.cgi?section=8&topic=lwresd • www.arsys.es/soporte/productos/guia/dns.htm • www.ietf.org/rfc/rfc1034.txt • www.ietf.org/rfc/rfc1035.txt Agradecimientos: Se agradece al personal técnico de RETINA por la colaboración en la experimentación e implementación del protocolo IPv6. A Daniel Bellomo en particular por su trabajo en la configuración de túneles con otras instituciones.

  26. Muchas Gracias Mariela Rocha – mrocha@retina.ar Guillermo Cicileo – gcicileo@retina.ar www.ipv6.retina.ar

  27. Resolución de nombres con A6: detalle de implementación Apéndice

  28. DNS Server 1) Llamado a Subrutina 3) Respuesta DNS 2) Consulta DNS (UDP) 4) Respuesta del Resolver (Argumentos) Aplicación Librerias del resolver DNS Client

  29. Lightweight Resolver para IPv6 • Encargado de seguir cadenas de A6 o DNAME • Proceso deamon que corre en el sistema local: lwresd • La aplicación utiliza otras librerías • La comunicación con lwresd se realiza mediante un protocolo mucho más simple que el DNS.

  30. 1) System Calls 3) Consulta DNS (UDP) 2) Protocolo Lightweight resolver (UDP) DNS Server Aplicación Librerias lwresd lwresd DNS Client

  31. Para utilizar resolución a través de RR A6: • La aplicación debe: • Estar codificada utilizando las librerías lwres • Lwres_getaddrinfo • Lwres/netdb.h • Utilizar módulo nss_lwres (cualquiera de las 2 alternativas es válida)

  32. Nss_lwres Module • Creado por Mark Kettenis • Soporte para el “lightweight resolver” en sistemas que utilizan nsswitch.conf • En el nsswitch.conf se deberá incluir: • hosts: files lwres

  33. En síntesis: • Compilar el módulo nss_lwres • Configurar hosts en nsswitch.conf para que utilice lwres • Dejar corriendo lwresd que viene con Bind9
